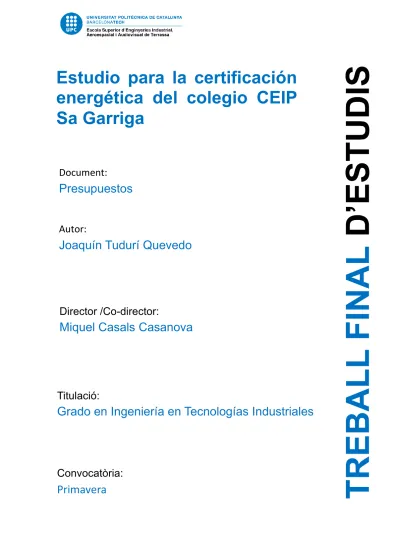

TREBALL
FINAL
D
’E
STUDIS
Estudio para la certificación
energética del colegio CEIP
Sa Garriga
Autor:
Joaquín Tudurí Quevedo
Director /Co-director:
Miquel Casals Casanova
Titulació:
Grado en Ingeniería en Tecnologías Industriales
Convocatòria:
Primavera
Document:
ÍNDICE
1. PRESUPUESTO DEL ESTUDIO... 4
2. COSTE DE LAS MEDIDAS DE MEJORA ESTUDIADAS ... 5
2.1. Presupuesto de la incorporación de aire acondicionado con la unidad interior en los
conductos de aire primario ... 5
2.2. Presupuesto de la incorporación de láminas de protección solar sobre los
acristalamientos de fachadas ... 9
2.3. Presupuesto de la incorporación de un sistema solar fotovoltaico ... 10
ÍNDICE DE TABLAS
Tabla 1. Presupuesto desglosado del estudio. ... 4
ÍNDICE DE FIGURAS
1. PRESUPUESTO DEL ESTUDIO
El proyecto que se ha realizado ha supuesto un total de 315 horas de trabajo, las cuales
por haber sido elaborado por un estudiante en ingeniería en Tecnologías Industriales
han sido cobradas a 15€/hora. En la siguiente tabla puede observarse el desglose de las
tareas realizadas y el tiempo destinado a cada una.
CONCEPTO
HORAS
PRECIO UNITARIO
(€/hora)
TOTAL (€)
Antecedentes y estado del arte
35
15
525
Metodología a aplicar
20
15
300
Formación con el programa CE3X
25
15
375
Recopilación de información
técnica del edificio en estudio
30
15
450
Certificación energética
simplificada
20
15
300
Certificación energética exhaustiva
25
15
375
Análisis de los consumos reales
15
15
225
Comparaciones de los resultados
20
15
300
Estudio de mejoras de eficiencia
energética
40
15
600
Gestión de los recursos
5
15
75
Elaboración de los documentos
80
15
1.200
TOTAL
4.725
Tabla 1. Presupuesto desglosado del estudio.
2. COSTE DE LAS MEDIDAS DE MEJORA ESTUDIADAS
A continuación pueden encontrarse los presupuestos desglosados de las diferentes
medidas de mejora que se han estudiado a lo largo del estudio. La plataforma de
generador de precios de la construcción. España. CYPE Ingenieros, S.A. nos ha permitido
obtener presupuestos muy aproximados a la realidad [1].
2.1. Presupuesto de la incorporación de aire acondicionado
con la unidad interior en los conductos de aire primario
ICN040 Ud Equipo de aire acondicionado con unidad interior con distribución por conducto rectangular, sistema aire-aire split 1x1.
Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZBAG100A "DAIKIN", potencia frigorífica nominal 9,5 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 10,8 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 6,47 (clase A++), SCOP 4,36 (clase A+), consumo de energía anual estacional en refrigeración 514 kWh, consumo de energía anual estacional en calefacción 2505 kWh, formado por una unidad interior de techo con distribución por conducto rectangular FBA100A, con ventilador de 3 velocidades, caudal de aire en refrigeración a velocidad alta/baja 29/23 m³/min, caudal de aire en calefacción a velocidad alta/baja 29/23 m³/min, presión disponible a velocidad nominal/alta 40/150 Pa, dimensiones 245x1400x800 mm, peso 46 kg, presión sonora en refrigeración a velocidad alta/baja 34/30 dBA, presión sonora en calefacción a velocidad alta/baja 36/30 dBA, potencia sonora 58 dBA, control remoto multifunción, color blanco, Madoka BRC1H519W7, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG100NV1, caudal de aire en refrigeración 70 m³/min, caudal de aire en calefacción 62 m³/min, gas refrigerante R-32, compresor swing, dimensiones 1430x940x320 mm, peso 92 kg, presión sonora en refrigeración 47 dBA, presión sonora en calefacción 51 dBA, potencia sonora 51 dBA, longitud máxima de tubería 85 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m, con adaptador con comunicación vía Wi-Fi para control de la unidad interior desde un smartphone, tablet o PC, modelo BRP069A81, con kit de desagüe para unidad exterior, modelo EKDK04. Incluso elementos
antivibratorios de suelo para apoyo de la unidad exterior y elementos para suspensión del techo para la unidad interior. El precio no incluye la canalización ni el cableado eléctrico de alimentación.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt42dai0 04eye
Ud Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZBAG100A "DAIKIN", potencia frigorífica nominal 9,5 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 10,8 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8",
alimentación monofásica (230V/50Hz), SEER 6,47 (clase A++), SCOP 4,36 (clase A+), consumo de energía anual estacional en refrigeración 514 kWh, consumo de energía anual estacional en calefacción 2505 kWh, formado por una unidad interior de techo con distribución por conducto rectangular FBA100A, con ventilador de 3 velocidades, caudal de aire en refrigeración a velocidad alta/baja 29/23 m³/min, caudal de aire en calefacción a velocidad alta/baja 29/23 m³/min, presión disponible a velocidad nominal/alta 40/150 Pa, dimensiones 245x1400x800 mm, peso 46 kg, presión sonora en refrigeración a velocidad alta/baja 34/30 dBA, presión sonora en calefacción a velocidad alta/baja 36/30 dBA, potencia sonora 58 dBA, control remoto multifunción, color blanco, Madoka BRC1H519W7, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la
temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG100NV1, caudal de aire en refrigeración 70 m³/min, caudal de aire en calefacción 62 m³/min, gas refrigerante R-32, compresor swing, dimensiones 1430x940x320 mm, peso 92 kg, presión sonora en refrigeración 47 dBA, presión sonora en calefacción 51 dBA, potencia sonora 51 dBA, longitud máxima de tubería 85 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m.
mt42dai5 75b
Ud Kit de desagüe para unidad exterior, modelo EKDK04 "DAIKIN".
1,000 66,00 66,00
mt42dai4 75a
Ud Adaptador con comunicación vía Wi-Fi para control de la unidad interior desde un smartphone, tablet o PC, modelo
BRP069A81 "DAIKIN", mediante aplicación para IOS (iPhone y iPad) y Android o con navegador web.
1,000 197,00 197,00
mt42dai9 00
m Cable bus de 2 hilos, de 0,5 mm² de sección por hilo
3,000 0,80 2,40
mt35aia0 90ma
m Tubo rígido de PVC, enchufable, curvable en caliente, de color negro, de 16 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).
3,000 0,85 2,55
mt42www 090
Ud Kit de soportes para suspensión del techo, formado por cuatro varillas roscadas de acero galvanizado, con sus tacos, tuercas y arandelas correspondientes.
1,000 22,00 22,00
mt42www 080
Ud Kit de amortiguadores antivibración de suelo, formado por cuatro amortiguadores de caucho, con sus tornillos, tuercas y arandelas correspondientes.
1,000 8,00 8,00
Subtotal materiales: 4860,95
2 Mano de obra
mo005 h Oficial 1ª instalador de climatización. 2,000 19,56 39,12
mo104 h Ayudante instalador de climatización. 2,000 18,01 36,02
Subtotal mano de obra: 75,14
3 Costes directos complementarios
Coste de mantenimiento decenal: 1.409,75€ en los primeros 10
años. Costes directos (1+2+3):
5034,81
ICN040 Ud Equipo de aire acondicionado con unidad interior con distribución por conducto rectangular, sistema aire-aire split 1x1.
Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZBAG140A "DAIKIN", potencia frigorífica nominal 13,4 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 15,5 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 6,42, SCOP 4,11, consumo de energía anual estacional en refrigeración 1252 kWh, consumo de energía anual estacional en calefacción 3243 kWh, formado por una unidad interior de techo con distribución por conducto rectangular FBA140A, con ventilador de 3 velocidades, caudal de aire en refrigeración a velocidad alta/baja 34/23,5 m³/min, caudal de aire en calefacción a velocidad alta/baja 34/23,5 m³/min, presión disponible a velocidad nominal/alta 50/150 Pa, dimensiones 245x1400x800 mm, peso 46 kg, presión sonora en refrigeración a velocidad alta/baja 37/32 dBA, presión sonora en calefacción a velocidad alta/baja 38/32 dBA, potencia sonora 62 dBA, control remoto multifunción, color blanco, Madoka BRC1H519W7, con programación semanal, posibilidad de
seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG140NV1, caudal de aire en refrigeración 83 m³/min, caudal de aire en calefacción 62 m³/min, gas refrigerante R-32, compresor swing, dimensiones 1430x940x320 mm, peso 92 kg, presión sonora en refrigeración 51 dBA, presión sonora en calefacción 52 dBA, potencia sonora 52 dBA, longitud máxima de tubería 85 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m, con adaptador con comunicación vía Wi-Fi para control de la unidad interior desde un smartphone, tablet o PC, modelo
BRP069A81, con kit de desagüe para unidad exterior, modelo EKDK04. Incluso elementos antivibratorios de suelo para apoyo de la unidad exterior y elementos para suspensión del techo para la unidad interior. El precio no incluye la canalización ni el cableado eléctrico de alimentación.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt42dai 004gKg
Ud Equipo de aire acondicionado, sistema aire-aire split 1x1, bomba de calor, gama Sky Air, serie Alpha, modelo ZBAG140A "DAIKIN", potencia frigorífica nominal 13,4 kW (temperatura de bulbo seco en el interior 27°C, temperatura de bulbo húmedo en el interior 19°C, temperatura de bulbo seco en el exterior 35°C), potencia calorífica nominal 15,5 kW (temperatura de bulbo seco en el interior 20°C, temperatura de bulbo seco en el exterior 7°C, temperatura de bulbo húmedo en el exterior 6°C), diámetro de conexión de la tubería de líquido 3/8", diámetro de conexión de la tubería de gas 5/8", alimentación monofásica (230V/50Hz), SEER 6,42, SCOP 4,11, consumo de energía anual estacional en refrigeración 1252 kWh, consumo de energía anual estacional en calefacción 3243 kWh, formado por una unidad interior de techo con distribución por conducto rectangular FBA140A, con ventilador de 3 velocidades, caudal de aire en refrigeración a velocidad alta/baja 34/23,5 m³/min, caudal de aire en calefacción a velocidad alta/baja 34/23,5 m³/min, presión disponible a velocidad nominal/alta 50/150 Pa, dimensiones 245x1400x800 mm, peso 46 kg, presión sonora en refrigeración a velocidad alta/baja 37/32 dBA, presión sonora en calefacción a velocidad alta/baja 38/32 dBA, potencia sonora 62 dBA, control remoto multifunción, color blanco, Madoka BRC1H519W7, con programación semanal, posibilidad de seleccionar modo estándar o simplificado de hoteles, función marcha/paro, cambio de modo de funcionamiento, limitación de la temperatura de consigna, selección de la velocidad del ventilador y funciones avanzadas a través de App para smartphone
con conectividad Bluetooth Low Energy (BLE), y una unidad exterior RZAG140NV1, caudal de aire en refrigeración 83 m³/min, caudal de aire en calefacción 62 m³/min, gas refrigerante R-32, compresor swing, dimensiones 1430x940x320 mm, peso 92 kg, presión sonora en refrigeración 51 dBA, presión sonora en calefacción 52 dBA, potencia sonora 52 dBA, longitud máxima de tubería 85 m, diferencia máxima de altura entre la unidad exterior y la unidad interior 30 m. mt42dai
575b
Ud Kit de desagüe para unidad exterior, modelo EKDK04 "DAIKIN".
1,000 66,00 66,00
mt42dai 475a
Ud Adaptador con comunicación vía Wi-Fi para control de la unidad interior desde un smartphone, tablet o PC, modelo BRP069A81 "DAIKIN", mediante aplicación para IOS (iPhone y iPad) y Android o con navegador web.
1,000 197,00 197,00
mt42dai 900
m Cable bus de 2 hilos, de 0,5 mm² de sección por hilo 3,000 0,80 2,40 mt35aia
090ma
m Tubo rígido de PVC, enchufable, curvable en caliente, de color negro, de 16 mm de diámetro nominal, para canalización fija en superficie. Resistencia a la compresión 1250 N, resistencia al impacto 2 julios, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP547 según UNE 20324, propiedades eléctricas: aislante, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22. Incluso abrazaderas, elementos de sujeción y accesorios (curvas, manguitos, tes, codos y curvas flexibles).
3,000 0,85 2,55
mt42w ww090
Ud Kit de soportes para suspensión del techo, formado por cuatro varillas roscadas de acero galvanizado, con sus tacos, tuercas y arandelas correspondientes.
1,000 22,00 22,00
mt42w ww080
Ud Kit de amortiguadores antivibración de suelo, formado por cuatro amortiguadores de caucho, con sus tornillos, tuercas y arandelas correspondientes.
1,000 8,00 8,00
Subtotal materiales: 6869,95
2 Mano de obra
mo005 h Oficial 1ª instalador de climatización. 2,000 19,56 39,12
mo104 h Ayudante instalador de climatización. 2,000 18,01 36,02
Subtotal mano de obra:
75,14
3 Costes directos complementarios
% Costes directos complementarios 2,000 6945,09 138,90
Coste de mantenimiento decenal: 1.983,52€ en los primeros 10 años. Costes directos
(1+2+3):
7083,99
DIC115 m² Desmontaje de conducto rectangular.
Desmontaje de conducto rectangular metálico, montado sobre soportes, con medios manuales, y carga manual sobre camión o contenedor. El precio incluye el desmontaje de los elementos de anclaje y sujeción.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Mano de obra
mo011 h Oficial 1ª montador. 0,150 19,56 2,93
mo080 h Ayudante montador. 0,150 18,05 2,71
Subtotal mano de obra: 5,64
2 Costes directos complementarios
% Costes directos
complementarios
2,000 5,64 0,11
2.2. Presupuesto de la incorporación de láminas de
protección solar sobre los acristalamientos de fachadas
LVL010 m² Lámina de control solar, sobre acristalamiento de fachada.
Lámina adhesiva transparente, de control solar, de 91x100 cm y 50 µm de espesor, color plata, a base de resinas termoplásticas y sedimento de aleaciones metálicas, aplicada en la cara interior del acristalamiento de fachada. Incluso solución jabonosa, para la limpieza de la superficie del vidrio y la colocación de láminas adhesivas.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt21lmc030a l Líquido limpiador a base de solución jabonosa al 6% en agua, para aplicar con pulverizador, para la limpieza de la superficie del vidrio y la colocación de láminas adhesivas.
0,150 0,23 0,03
mt21lmc010a m² Lámina adhesiva transparente, de control solar, de 91x100 cm y 50 µm de espesor, color plata, a base de resinas termoplásticas y sedimento de aleaciones metálicas, para su aplicación en la cara interior del
acristalamiento.
1,050 22,56 23,69
Subtotal materiales: 23,72
2 Mano de obra
mo055 h Oficial 1ª cristalero. 0,118 19,85 2,34
mo110 h Ayudante cristalero. 0,118 18,75 2,21
Subtotal mano de obra: 4,55
3 Costes directos complementarios
% Costes directos complementarios 2,000 28,27 0,57
2.3. Presupuesto de la incorporación de un sistema solar
fotovoltaico
IEF001 Ud Módulo solar fotovoltaico.
Módulo solar fotovoltaico de células de silicio monocristalino, modelo SI-ESF-M-M156-72-335W "SOLAR INNOVA", potencia máxima (Wp) 335 W, tensión a máxima potencia (Vmp) 38,6 V, intensidad a máxima potencia (Imp) 8,68 A, tensión en circuito abierto (Voc) 47 V, intensidad de cortocircuito (Isc) 9,22 A, eficiencia 17,1%, 72 células de 156x156 mm, vidrio exterior templado de 4 mm de espesor, capa adhesiva de
etilvinilacetato (EVA), capa posterior de polifluoruro de vinilo, poliéster y polifluoruro de vinilo (TPT), marco de aluminio anodizado, temperatura de trabajo -40°C hasta 85°C, dimensiones 1954x982x45 mm, resistencia a la carga del viento 245 kg/m², resistencia a la carga de la nieve 551 kg/m², peso 29 kg, con caja de conexiones con diodos, cables y conectores. Incluso accesorios de montaje y material de conexionado eléctrico. El precio no incluye la estructura soporte.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt35sol025bCJ Ud Módulo solar fotovoltaico de células de silicio monocristalino, modelo SI-ESF-M-M156-72-335W "SOLAR INNOVA", potencia máxima (Wp) 335 W, tensión a máxima potencia (Vmp) 38,6 V, intensidad a máxima potencia (Imp) 8,68 A, tensión en circuito abierto (Voc) 47 V, intensidad de cortocircuito (Isc) 9,22 A, eficiencia 17,1%, 72 células de 156x156 mm, vidrio exterior templado de 4 mm de espesor, capa adhesiva de etilvinilacetato (EVA), capa posterior de polifluoruro de vinilo, poliéster y polifluoruro de vinilo (TPT), marco de aluminio anodizado, temperatura de trabajo -40°C hasta 85°C, dimensiones 1954x982x45 mm, resistencia a la carga del viento 245 kg/m², resistencia a la carga de la nieve 551 kg/m², peso 29 kg, con caja de conexiones con diodos, cables y conectores.
1,000 134,00 134,00
Subtotal materiales: 134,00
2 Mano de obra
mo009 h Oficial 1ª instalador de captadores solares. 0,370 19,56 7,24
mo108 h Ayudante instalador de captadores solares. 0,370 18,01 6,66
Subtotal mano de obra: 13,90
3 Costes directos complementarios
% Costes directos complementarios 2,000 147,90 2,96
Figura 1. Precio de la estructura de placas solares. (Fuente: Rebacas, 2021) [2].
IEF020 Ud Inversor fotovoltaico.
Inversor trifásico, potencia máxima de entrada 75 kW, voltaje de entrada máximo 1000 Vcc, rango de voltaje de entrada de 500 a 800 Vcc, potencia nominal de salida 50 kW, potencia máxima de salida 50 kVA, eficiencia máxima 98,1%, dimensiones 569x621x733 mm, peso 84 kg, con pies de apoyo, indicador del estado de funcionamiento con led, comunicación vía Wi-Fi para control remoto desde un smartphone, tablet o PC, dos puertos Ethernet, y protocolo de comunicación Modbus. Incluso accesorios necesarios para su correcta instalación.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt35ifg050a Ud Inversor trifásico, potencia máxima de entrada 75 kW, voltaje de entrada máximo 1000 Vcc, rango de voltaje de entrada de 500 a 800 Vcc, potencia nominal de salida 50 kW, potencia máxima de salida 50 kVA, eficiencia máxima 98,1%, dimensiones 569x621x733 mm, peso 84 kg, con pies de apoyo, indicador del estado de
funcionamiento con led, comunicación vía Wi-Fi para control remoto desde un smartphone, tablet o PC, dos puertos Ethernet, y protocolo de comunicación Modbus. 1,000 4630,28 4630,28 Subtotal materiales: 4630,28 2 Equipo y maquinaria mq04cag010 a
h Camión con grúa de hasta 6 t. 0,500 49,45 24,73
Subtotal equipo y maquinaria:
3 Mano de obra
mo003 h Oficial 1ª electricista. 1,000 19,56 19,56
mo102 h Ayudante electricista. 1,000 18,01 18,01
Subtotal mano de obra: 37,57
4 Costes directos complementarios
% Costes directos complementarios 2,000 4692,58 93,85
Coste de mantenimiento decenal: 717,96€ en los primeros 10 años. Costes directos
(1+2+3+4):
4786,43
IEF050 Ud Armario de conexiones.
Armario monobloc de poliéster reforzado con fibra de vidrio, de 500x600x230 mm, color gris RAL 7035, con grados de protección IP66 e IK10. Instalación en superficie.
Código Unidad Descripción Rendimiento
Precio
unitario Importe
1 Materiales
mt35aeg010f Ud Armario monobloc de poliéster reforzado con fibra de vidrio, de 500x600x230 mm, color gris RAL 7035, con grados de protección IP66 e IK10.
1,000 94,00 94,00
Subtotal materiales: 94,00
2 Mano de obra
mo003 h Oficial 1ª electricista. 0,233 19,56 4,56
mo102 h Ayudante electricista. 0,233 18,01 4,20
Subtotal mano de obra: 8,76
3 Costes directos complementarios
% Costes directos complementarios 2,000 102,76 2,06
