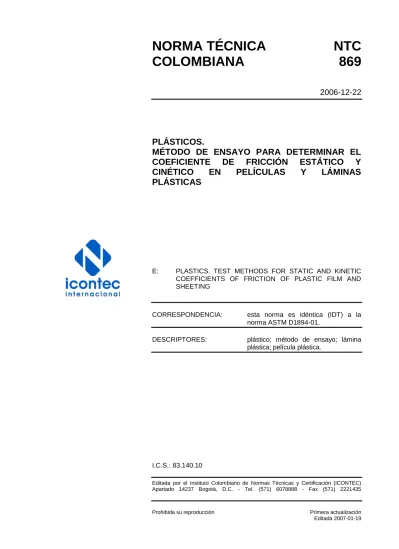

NORMA TÉCNICA
NTC
COLOMBIANA
869
2006-12-22
PLÁSTICOS.
MÉTODO DE ENSAYO PARA DETERMINAR EL
COEFICIENTE
DE
FRICCIÓN
ESTÁTICO
Y
CINÉTICO
EN
PELÍCULAS
Y
LÁMINAS
PLÁSTICAS
E: PLASTICS. TEST METHODS FOR STATIC AND KINETIC COEFFICIENTS OF FRICTION OF PLASTIC FILM AND SHEETING
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM D1894-01.
DESCRIPTORES: plástico; método de ensayo; lámina plástica; película plástica.
I.C.S.: 83.140.10
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2007-01-19
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 869 (Primera actualización) fue ratificada por el Consejo Directivo de 2006-12-22. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 92 Embalajes de plástico.
3M COLOMBIA S.A. ABOMIN LTDA. ACOPLÁSTICOS AJOVER ALPINA BIOFILM
COMESTIBLES RICOS LTDA. COMPAÑÍA DE EMPAQUES COMPAÑÍA DE GALLETAS NOEL CORPLAS
ENSACAR
ESCUELA COLOMBIANA DE CARRERAS INDUSTRIALES
FLEXO SPRING S.A. GEON ANDINA
INTERNATIONAL SUPPLIES MICROPLAST
MULTIDIMENSIONALES PLÁSTICOS Y BOLSAS E.U. PROPILCO
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ABC GOTULPLAS ABOCOL S.A.
ALFAN EMPAQUES FLEXIBLES S.A. ALMAGRAN ALUSUD S.A. ANDI ASOCOLPACK BAXTER LABORATORIOS BAYER S.A.
BOTELLAS PET Y CIA S. EN C. CAJAS PLASTICAS S.A.
CAMARA DE COMERCIO DE BOGOTÁ
CARVAJAL S.A. CENPACK CIPLAS S.A. CIPP- U. ANDES CLARIANT CLOROX DE COLOMBIA COENPLAS
COMPAÑIA NACIONAL DE CHOCOLATES COMPTQ
CORAMER COSALCO DIPLAST LTDA.
DISTRITEC LTDA. ECSI S.A.
EMPAQUES FLEXIBLES DE COLOMBIA LTDA.
ENVASAR LTDA. ENVASEP
ENVASES LTDA.
ESCOBAR & MARTÍNEZ
ESPECIALIZADOS DE EMPAQUES BOLTEN LTDA. EXTRUCOL FEHRMANN B.C.P. FORMA PLAST FORMAPLAC LTDA * FRUGAL S.A.
FUNDACIÓN PARA EL DESARROLLO INTEGRAL
GRASCO S.A. INCAUCA INDUCOL INDUPLAS S.A.
INDUSTRIAS ALIADAS S.A. INDUSTRIAS MAQUIN LTDA
INDUSTRIAS PLÁSTICAS M.M. S.A. INDUSTRIAS PLÁSTICAS UER-S INGENIO MANUELITA INGENIO PICHICHI INTALPEL INTECO INTECPLAST LTDA. INTERPLAST
JUAN CARLOS RÍOS MANUFACTURAS SADUR MAO PLÁSTICOS S.A. MATRIPLAST LTDA. MINIPACK
MINISTERIO DE DESARROLLO ECONÓMICO
MOLD PLAST LTDA.
MONOMEROS NESTLÉ OPTIFORMAS LTDA. PANAMCO S.A. PARAPLÁSTICOS S.A. PARMALAT PELPAK S.A. PETCO S.A.
PLÁSTICOS AVANZADOS DE COLOMBIA PLÁSTICOS EXTRUFLEX
PLÁSTICOS RAMOS LTDA. PLÁSTICOS TRUHER S.A. PLASTILENE S.A.
PLASTIVALLE LTDA. PLUS PACK LTDA. POLIEMPAK POLY TAC LTDA.
PREPAC COLOMBIANA LTDA. PRODUCTORA DE ENVASES S.A. PRODUCTOS QUÍMICOS ANDINOS S.A. PROENFAR S.A. PROENPLAS LTDA. PROEXPORT PROQUINAL S.A. QUALYPLÁSTICOS REJIPLAS S.A. REPRESENTACIONES INDUSTRIALES HORACIO JARAMILLO RETYCOL SISTEMAS ESPECIALIZADOS DE EMPAQUES BOLTEN LTDA.
SOLO MOLDES LTDA.
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO TAPAS LA LIBERTAD TAPÓN CORONA TECNOPOR S.A. VOLCÁN S.A.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 869 (Primera actualización)
RESUMEN
CONTENIDO Página 1. ALCANCE ... 1 2. DOCUMENTOS DE REFERENCIA ... 1 2.1 NORMAS ASTM ... 1 2.2 NORMAS ISO/DIS ... 2 3. TERMINOLOGÍA ... 2 3.1 DEFINICIONES ... 23.2 DEFINICIONES DE LOS TÉRMINOS ESPECÍFICOS A ESTA NORMA ... 2
4. SIGNIFICADO Y USO ... 2
5. EQUIPOS ... 3
5.1 DESLIZADOR ... 3
5.2 PLANO ... 4
5.3 TIJERAS O MÁQUINA CORTADORA ... 4
5.4 CINTA ADHESIVA ... 4
5.5 CINTA ADHESIVA ... 4
5.6 MONOFILAMENTO DE NYLON ... 4
5.7 CADENA DE TRANSMISIÓN ... 4
5.8 POLEAS DE BAJA FRICCIÓN ... 4
5.9 MECANISMO DE MEDICIÓN DE FUERZA ... 4
5.10 BASE DE SOPORTE ... 4
NORMA TÉCNICA COLOMBIANA
NTC 869 (Primera actualización)
RESUMEN
Página
6. PROBETAS ENSAYO ... 5
7. PREPARACIÓN DEL EQUIPO ... 5
8. ACONDICIONAMIENTO ... 7 8.1 ACONDICIONAMIENTO ... 7 8.2 CONDICIONES DE ENSAYO ... 7 9. PROCEDIMIENTO ... 7 10. CÁLCULOS ... 9 11. REPORTE ... 10 12. PRECISIÓN Y DESVIACIÓN ... 10 12.1 PRECISIÓN... 10 13. PALABRAS CLAVE ... 12 14. DOCUMENTO DE REFERENCIA ... 12 TABLAS Tabla 1. Datos de precisión a 23 °C. ... 11
Tabla 2. Datos de repetibilidad a 38 °C... 11
FIGURAS Figura 1. Cinco métodos para ensamblar el aparato para determinar los coeficientes de fricción de películas plásticas ... 6
NORMA TÉCNICA COLOMBIANA
NTC 869 (Primera actualización)
RESUMEN
1 de 12
PLÁSTICOS.
MÉTODO DE ENSAYO PARA DETERMINAR EL COEFICIENTE DE FRICCIÓN ESTÁTICO Y CINÉTICO EN PELÍCULAS Y LÁMINAS PLÁSTICAS
1. ALCANCE
1.1 Este método de ensayo se aplica en la determinación de coeficientes de fricción cinético y estático en películas y láminas plásticas, cuando se deslizan sobre sí mismas o sobre otros materiales bajo condiciones específicas. Este procedimiento permite el uso de una placa deslizante estática con un plano móvil, o una placa deslizante móvil con un plano estático. Ambos procedimientos producen los mismos valores de coeficientes de fricción para una muestra dada.
NOTA 1 Las características de fricción para las películas plásticas parcialmente enrolladas alrededor de un cilindro, véase el método de ensayo ASTM G143 el cual está a cargo subcomité ASTM G02.50.
1.2 Los datos obtenidos mediante este método son apropiados y pueden ser usados para el diseño de ingeniería.
1.2.1 Como una opción de este ensayo, los coeficientes de fricción pueden ser evaluados a
temperaturas diferentes a 23 °C calentando sólo el plano, mientras que el deslizador está a temperatura ambiente.
1.3 Los valores expresados en unidades SI se consideran como normativos. Los valores en paréntesis se dan sólo como información.
1.4 Esta norma no pretende señalar todos los problemas de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer las prácticas de seguridad y salud y determinar la aplicabilidad de las limitaciones regulatorias antes de usarse. En la Nota 7 se da una cláusula de precaución específica.
NOTA 2 Este método de ensayo y la norma ISO 8295 no son equivalentes.
2. REFERENCIAS NORMATIVAS 2.1 NORMAS ASTM
ASTM D618, Practice for Conditioning Plastics and Electrical Insulating Materials for Testing. ASTM D883, Terminology Relating to Plastics.
NORMA TÉCNICA COLOMBIANA
NTC 869 (Primera actualización)
RESUMEN
2
ASTM D3574, Test Method for Flexible Cellular Materials – Slab Bonded and Molded Urethane Foams.
ASTM D4000, Classification System for Specifying plastic Materials.
ASTM E691, Practice for Conducting an Interlaboratory Study to Determine the Precision of a Test Method.
ASTM G143, Test Method for Measurement of Web/Roller Friction Characteristics.
2.2 NORMAS ISO/DIS
ISO 8295, Plastics. Film and Shettings. Determination of Coefficients of Friction.
3. TERMINOLOGÍA 3.1 DEFINICIONES
3.1.1 Fricción – n. Resistencia relativa al movimiento entre dos cuerpos en contacto.
3.1.1.1 Coeficiente de fricción. Es la relación entre la fuerza requerida para mover una
superficie sobre otra y el total de la fuerza normal aplicada a esas superficies.
3.1.1.2 Coeficiente de fricción cinético. Es la relación entre la fuerza requerida para mover
una superficie sobre otra y el total de la fuerza normal aplicada a esas superficies, una vez que el movimiento está en progresa.
3.1.1.3 Coeficiente de fricción estático. Es la relación entre la fuerza requerida para mover
una superficie sobre otra y el total de la fuerza normal aplicada a esas superficies, en el instante en el que inicia el movimiento.
3.2 DEFINICIONES DE LOS TÉRMINOS ESPECÍFICOS A ESTA NORMA
3.2.1 Deslizamiento en películas de plástico. Lubricación de dos superficies deslizantes en
contacto una con la otra.
...
NORMA TÉCNICA COLOMBIANA
NTC 869 (Primera actualización)
RESUMEN
3
