55

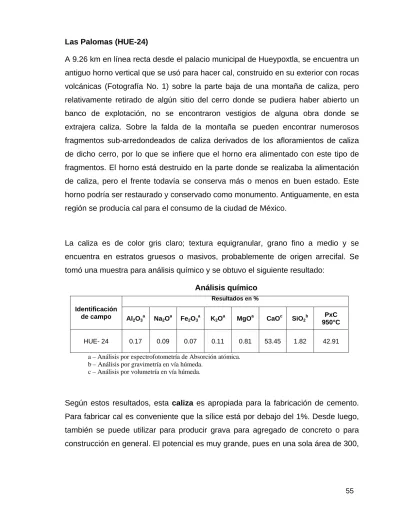

Las Palomas (HUE-24)
A 9.26 km en línea recta desde el palacio municipal de Hueypoxtla, se encuentra un antiguo horno vertical que se usó para hacer cal, construido en su exterior con rocas volcánicas (Fotografía No. 1) sobre la parte baja de una montaña de caliza, pero relativamente retirado de algún sitio del cerro donde se pudiera haber abierto un banco de explotación, no se encontraron vestigios de alguna obra donde se extrajera caliza. Sobre la falda de la montaña se pueden encontrar numerosos fragmentos sub-arredondeados de caliza derivados de los afloramientos de caliza de dicho cerro, por lo que se infiere que el horno era alimentado con este tipo de fragmentos. El horno está destruido en la parte donde se realizaba la alimentación de caliza, pero el frente todavía se conserva más o menos en buen estado. Este horno podría ser restaurado y conservado como monumento. Antiguamente, en esta región se producía cal para el consumo de la ciudad de México.
La caliza es de color gris claro; textura equigranular, grano fino a medio y se encuentra en estratos gruesos o masivos, probablemente de origen arrecifal. Se tomó una muestra para análisis químico y se obtuvo el siguiente resultado:
Análisis químico Resultados en % Identificación de campo Al 2O3 a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2
b PxC
950°C
HUE- 24 0.17 0.09 0.07 0.11 0.81 53.45 1.82 42.91
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
Según estos resultados, esta caliza es apropiada para la fabricación de cemento. Para fabricar cal es conveniente que la sílice está por debajo del 1%. Desde luego, también se puede utilizar para producir grava para agregado de concreto o para construcción en general. El potencial es muy grande, pues en una sola área de 300,
por 300 m y un espesor medio de 60 m, se tiene un volumen potencial de
5’400,000 m3 o 13’500,000 toneladas métricas de caliza.
La Parada II (HUE-28)
Este prospecto se ubica a 8.12 km en línea recta al N franco del palacio municipal de Hueypoxtla. Consiste de una loma de caliza de color gris claro. Es masiva y presenta carsticidad superficial incipiente. Ocasionalmente se observan nódulos de pedernal. Los estratos tienen un rumbo general de N70°W y echado de 74°N20°E. El afloramiento de caliza en la loma, mide 400 m de longitud, y potencia de 260 m. No se conoce qué tanto profundiza los estratos, pero al menos son 20 m como promedio. Con esta información, se tiene un volumen potencial de 2’080,000 m3 o bien, 5’200,000 toneladas métricas.
Fotografía 14. Cerro Las Palomas. Zona de explotación subterránea de calcita colapsada. La parte superior es de caliza, del que se obtenía la caliza para alimentar
57
La muestra HUE-28 enviada al laboratorio para análisis químico resultó con la composición que a continuación se presenta:
Análisis químico Resultados en % Identificación de campo Al2O3a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2
b PxCb
950°C
HUE- 28 0.17 0.07 0.07 0.08 0.32 53.33 1.09 43.49
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
Esta caliza por su bajo contenido de magnesio, también es de muy buena calidad para fabricar cemento; la sílice aunque en porcentaje menor que los demás yacimientos, está por encima de 1%, por lo que no se recomienda para fabricar cal, pero puede servir también para producir grava para concreto o para construcción en general.
Loma de Bartolo (HUE-29)
Esta es una loma de caliza de muy buena calidad. Se localiza a 6.33 km en línea recta al N04°E desde la sede de la presidencia municipal de Hueypoxtla. La loma mide 700 m de largo, por 300 m de ancho y una potencia media de afloramiento de 25 m.
La caliza es de color claro a gris oscuro, con textura de grano fino. Se presenta en capas del orden de 80 cm con escasos nódulos de pedernal en algunos horizontes; presenta un echado de 20° al S14°W. Esta caliza ya ha sido trabajada mediante un tajo en semicírculo de 50 m de diámetro y una altura máxima de 16 m, y se encuentra hacia la parte baja de la ladera norte de la mencionada loma.
Se tomó una muestra compósito en las paredes del tajo, para análisis químico, con el siguiente resultado: Análisis químico Resultados en % Identificación de campo Al2O3a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2
b PxCb
950°C
HUE-29 0.11 0.03 0.06 0.02 0.25 54.15 0.56 43.25
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
Esta es una caliza muy pura, por su bajo contenido de sílice es recomendable para fabricar cal química, y también para fabricar cemento por su bajo tenor de magnesio. Claro está que también sirve para producir grava para concreto o para construcción en general, pero estas dos últimas aplicaciones se podrían considerar como un desperdicio, dada la pureza de la roca. El volumen potencial de 5’250,000 m3 o bien 13’125,000 toneladas de caliza, es el que se calcula en esta localidad.
59
La Presa II (HUE-31)
Se localiza a 1.30 km en línea recta al SE 80°, desde el palacio municipal de Hueypoxtla. Es una caliza lacustre que aflora en la margen sur del vaso de la presa “Luis Espinosa” y también inmediatamente sobre la margen izquierda del arroyo, aguas abajo de la cortina de dicha presa, lugar donde se ubicó el prospecto. Es de color crema claro a blanco, consolidada, que intemperiza en fragmentos de gravilla. Se encuentra en afloramientos sensiblemente horizontales y presenta bandeamiento dentro de algunos de los estratos.
En el sitio seleccionado como prospecto, aflora por 200 m a lo largo de la margen izquierda del arroyo y se extiende sin encape hasta 100 m al oriente. Más allá, se encuentra cubierta por capas de pumicita. La potencia que aflora es de 15 m.
Fotografía 16. Caliza Loma de Bartolo. Se notan el espesor de los estratos y el plano de una fractura, al lado derecho
El volumen potencial que se tiene es de 300,000 m3 ó 750,000 toneladas métricas de caliza aflorando. Una muestra para análisis químico dio el resultado siguiente:
Análisis químico Resultados en % Identificación de campo Al 2O3 a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2 b
PxCb a 950°C
HUE-31 0.59 0.09 0.19 0.06 0.69 52.13 2.99 42.56
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
Esta caliza se puede utilizar en la fabricación de cemento y para producir grava para construcción en general. No se recomienda para fabricar cal por su relativamente alto contenido de sílice.
61
Zeolita y Toba vitrocristalina La Piedra Verde (HUE-21)
Se localiza a 11.01 km en línea recta al N franco, del palacio municipal de Hueypoxtla. Se trata de una brecha volcánica de color verde pistache, formada por cristales de cuarzo, biotita, escasa hornblenda y líticos de colores gris oscuro, marrón y verde oscuro, empacados en una matriz de color verde pistache.
El tajo mediante el cual se explota esta roca, en planta burdamente tiene la forma de un semicírculo de 150 m de diámetro y aflora una potencia media de 15 m. El piso de la obra, al ras del camino, sigue en este mismo material.
Se colectó una muestra compósito para análisis químico y Difracción de Rayos X, para comprobar que se trata de una roca zeolítica y los resultados fueron como sigue:
Fotografía 17. Estratos de caliza lacustre, cubierta parcialmente por arcilla pumicítica. Nótese la falta de vegetación en la caliza descubierta
Análisis químico: Resultados en % Identificación de campo Al 2O3 a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2 b
PxCb a 950°C
HUE-21 9.38 0.98 1.24 2.32 1.16 9.79 61.63 13.43
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
Estudio con Difracción de Rayos X Proporción/Especie Muestra Mayor (> del 25%) Mediana (10 a 25%) Menor (1 a <10%) Escasa 0.1 a <1 % Clasificación HUE-21 --- Clinoptilolita y calcita Cuarzo, biotita y plagioclasa Clorita, hematita Y ortoclasa Zeolita de clinoptilolita
Se comprueba entonces que se trata de una roca zeolítica de la especie clinoptilolita. La clinoptilolita es un mineral del grupo de las zeolitas que normalmente se forma a partir de tobas depositadas en un sistema abierto desde el punto de vista hidrológico. En muchas partes del mundo se utiliza como agregado para la fabricación de cemento puzolánico, pero cuando la clinoptilolita viene acompañada de una arcilla mineral llamada montmorillonita el uso para cemento queda limitado. En el presente caso, el estudio con Difracción de Rayos X no detectó dicha arcilla, razón por la cual esta roca zeolítica resulta ideal como ingrediente en la elaboración de cemento puzolánico.
Otra característica de la zeolita de clinoptilolita es que, debido a su origen en tobas, los depósitos normalmente son de grandes espesores. Esta roca actualmente está bajo explotación por el Ejido de Santa María Ajoloapan y se vende a las cementeras de la región de Apaxco para ser utilizada como agregado puzolánico en la fabricación de cemento.
63
El volumen potencial es de 300,000 m3 o 750,000 toneladas, considerando una extensión de 20,000 m2 y solo 15 m de potencia que afloran; pero por cada metro que la roca profundice, habrá 20,000 m3 o 50,000 toneladas más.
Las Peñas Blancas (HUE-36)
Este lugar se localiza a12.32 km, en línea recta al N11°E, respecto del palacio municipal de Hueypoxtla. Queda sobre la falda noreste del cerro El Picacho, aproximadamente a 1.3 km al N56°E, sobre la ladera norte de la barranca Ahuehuetes. El acceso a este lugar es por un camino que parte hacia el suroeste, rumbo al Picacho, desde cerca de la iglesia de San Juan Tianguistongo; a los 1.8 km de recorrido se llega a un tajo abandonado de roca amarillenta, y a partir de aquí, se continúa rumbo al norte, por un camino pedregoso en muy malas condiciones. Se sigue el camino por 3.3 km hasta el final de unas magueyeras y de este punto, se recorren a pie 500 m para llegar al lugar de interés.
Fotografía 18. Mina La Piedra Verde. Explotación de zeolita clinoptilolítica para ser utilizada como material puzolánico en la industria cementera
La roca es una toba de cristales de composición riolítica; se presenta en una serie de capas en las que los minerales están semiconsolidados y arenosos, alternadas con otras en las que los minerales están bien consolidados con aspecto de toba soldada. Predominan los primeros y los segundos se presentan principalmente en las partes altas. El rumbo general de las capas es de N64°E y un echado de 60° al N26°W.
Una muestra enviada para estudio petrográfico fue descrita de color gris claro, estructura compacta, masiva, textura clástica; con vidrio, cuarzo, sanidino y plagioclasa como minerales esenciales y cuarzo amorfo, hematita e illita como minerales secundarios y biotita como mineral accesorio. Fue clasificada como Toba Vitro
cristalina, de origen vulcanoclástico.
También se envió al laboratorio una muestra para análisis químico y se encontró lo que se indica en el siguiente cuadro:
Análisis químico Resultados en % Identificación de campo Al 2O3 a Na2O a Fe2O3 a K2O a
MgOa CaOc SiO2 b
PxCb a 950°C
HUE-36 11.88 1.62 1.14 3.76 0.99 0.71 74.26 5.44
a – Análisis por espectrofotometría de Absorción atómica. b – Análisis por gravimetría en vía húmeda.
c – Análisis por volumetría en vía húmeda.
La roca es alta en sílice y alúmina y baja en los demás compuestos, por lo que se considera que puede servir en la fabricación de cemento.
En caso de que se quiera aprovechar este material, será necesario reacondicionar el camino, principalmente en el tramo de 3.3 km y construir otros 700 m.
65
En cuanto a su potencial, si se considera una extensión de 4 hectáreas con un espesor de material aprovechable de 20 m como promedio, se cuenta con un volumen
potencial de 800,000 m3 o 2’000,000 de toneladas.
Fotografía 19. Toba vitrocristalina Las Peñas Blancas. La parte blanca está formada de material arenoso, principalmente de cuarzo y plagioclasa, entre otros minerales. La
IV.2. LOCALIDADES MINERALES DE ROCA DIMENSIONABLE
TABLA DE LOCALIDADES MINERALES DE ROCA DIMENSIONABLE
CLAVE NOMBRE SUBSTANCIA POTENCIAL ALTERACIÓN ORIGEN
HUE-37 Cerro Sotula Laja andesítica Indeterminado ---- Volcánico
Cerro Sotula (HUE-37)
Se localiza en el extremo nororiental del municipio, en el ejido San Francisco Zacacalco, a 13.67 km en línea recta al NE 62° desde la presidencia municipal de Hueypoxtla. El camino de brecha de acceso pasa a 250 m del punto de interés. Es una roca de color gris claro a gris oscuro, con cristales de plagioclasa de 1 a 2 mm. en una matriz afanítica de color gris oscuro. Se encuentra formando un cerro de grandes dimensiones. La parte del cerro que se consideró de interés presenta lajeamiento y se ubica a la mitad de la falda noreste, a 40 m sobre un angosto valle. El lajeamiento tiene
Fotografía 20. Las Peñas Blancas. Acercamiento para mostrar las intercalaciones de toba arenosa blanca y de toba soldada
67
un rumbo de N48°W y un echado de 70° al S32°W. Las lajas miden de 4 a 7 cm de espesor, pero predominan las de 4 a 5 cm. Los planos de lajeamiento no mantienen un perfecto paralelismo por lo que las lajas no resultan de muy buena calidad. La zona de lajas mide 50 m a rumbo, por 30 m de ancho, y está encajonada por rocas de la misma naturaleza andesítica, que no presentan lajeamiento.
Se envió una muestra de la laja para estudio petrográfico y resultó lo siguiente:
Roca de color gris, estructura compacta (muestra de mano), textura porfiroafanítica. Entre los minerales esenciales se encontraron plagioclasa y vidrio; hematita y cuarzo como secundarios; y como accesorios, sanidino, hornblenda, piroxena y magnetita. Se clasificó como Andesita.
No fue posible determinar la profundidad a la que puede llegar la zona de lajas, por lo que no se pudo determinar su potencial. Esta roca puede explotarse para fabricar adoquín y baldosas.
IV.3. LOCALIDADES MINERALES DE AGREGADOS PÉTREOS
Dentro de esta clasificación, se encontraron 13 localidades, entre las cuales cinco son de basalto o andesita; seis de tezontle; una de pórfido riolítico, y una de aglomerado calizo.
TABLA DE LOCALIDADES MINERALES DE AGREGADOS PÉTREOS
CLAVE NOMBRE SUBSTANCIA POTENCIAL (m3) ALTERACIÓN ORIGEN
HUE-03 Nopala II Basalto 300,000 Volcánico
HUE-04 El Cerrito Andesita 600,000 Volcánico
HUE-07 Cerro Blanco I Pórfido riolítico 400,000 Ligera caolinización ígneo intrusivo
HUE-09 El Registro Basalto 600,000 Volcánico
HUE-11 Tezontlalpan I Andesita 400,000 Cloritización leve Volcánico
HUE-12 Tezontlalpan II Escoria basáltica 80,000 Volcánico
HUE-13 Tezontlalpan III Escoria basáltica 800,000 Oxidación Volcánico
HUE-14 El Gis Escoria basáltica 50,000 Volcánico
HUE-15 Cerro de La Arena Escoria basáltica 100,000 Volcánico
HUE-16 Cerro Colorado Escoria basáltica 200,000 Oxidación Volcánico
HUE-17 Santa María I Basalto 800,000 Volcánico
HUE-18 Santa María II Escoria basáltica 160,000 Oxidación Volcánico
HUE-19 Loma Blanca Aglomerado de caliza 2’000,000 Formación de caliche Aluvionar
Fotografía 21. Afloramiento de laja de andesita en el Cerro Sotula. El espesor de la laja no es uniforme
69
Nopala II (HUE-03)
Este prospecto se localiza a 7.43 km en línea recta al N57°E del palacio municipal de Hueypoxtla. Queda sobre la falda suroeste del Cerro Apanda, nombrado así en el plano INEGI, y a 350 m al oriente del prospecto de arcilla HUE-02. Se seleccionó este lugar en atención a un camino de brecha fuera de servicio el que sería muy fácil de rehabilitar y además, porque la distancia a la carretera pavimentada es de 800 m, lo que permite una explotación segura.
El Cerro Apanda está constituido de basalto, de color gris oscuro, y en la roca fresca se le ven cristales de olivino; es vesicular en las partes superficiales de las coladas y en las inferiores tiende a ser masivo o con vesículas más pequeñas y escasas.
Se considera para su explotación un área de 200, por 50 m y una potencia media de 30 m, por lo que su volumen potencial es de 300,000 m3. En este sitio, la topografía favorece su explotación. De esta roca se puede producir grava para agregado de concreto y para construcción en general.
El Cerrito (HUE-04)
Este lugar forma parte de un grupo de elevaciones pequeñas conocido como Los Cerritos. Son de origen volcánico y están en medio de un valle agrícola. Se localiza a 10 km en línea al S81°E desde el palacio municipal de Hueypoxtla. A partir del poblado de San Francisco Zacacalco la distancia hasta el pie de este Cerrito, es de aproximadamente 2 km, por caminos de brecha en buenas condiciones. En San Francisco Zacacalco pasa la carretera procedente de Santa María Ajoloapan, que a 7 km de recorrido, entronca hacia el Este con la carretera federal México-Pachuca. La autopista México-Pachuca queda aproximadamente a 1 km de este entronque.
La roca es de color gris oscuro, estructura compacta traquítica, masiva, textura afanítica y sus afloramientos presentan marcadas líneas de flujo orientadas al N43°E y echado de 60° al N42°W. Solamente se visitó el Cerrito que queda dentro del municipio
Fotografía 22. Basalto del prospecto Nopala II. Nótese el gran potencial de esta localidad
71
de Hueypoxtla, puesto que los demás se localizan dentro del municipio de Tizayuca, Hgo. El cerro tiene 200 m de largo en dirección S67°W y de ancho mide 100 m; su altura respecto al valle que le rodea es de alrededor de 30 m, por lo que el volumen
potencial es de 600,000 m³.
La muestra HUE-04 fue clasificada en los laboratorios del SGM, en Chihuahua, como
Andesita basáltica, con plagioclasa, vidrio y augita como minerales esenciales y con
magnetita y apatita como minerales accesorios.
Esta roca puede servir para producir grava como agregado pétreo para concreto, pero se recomienda se le practiquen pruebas de trituración para conocer el grado de lajeamiento que pudiera tener, ya que las rocas con estructura traquítica, al ser trituradas dan como resultado fragmentos aplanados o “lajeados”, indeseables como agregados pétreos para concreto.
Cerro Blanco I (HUE-07)
Este es un prospecto de roca para construcción en general, localizado cerca de la población de Batha. Queda a 8.73 km en línea recta al N75°E, a partir del palacio municipal de Hueypoxtla. Consiste en un cerro de forma burdamente dómica de 250, por 150 m en planta y 30 m de altura máxima, respecto al terreno que lo rodea. La roca es de color marrón claro a gris claro, estructura compacta masiva, en partes con aspecto ignimbrítico; textura porfídica, con cuarzo bipiramidal en una matriz afanítica. En algunas zonas contiene calcedonia en fracturas y diseminada.
El estudio petrográfico de una muestra indica que los minerales esenciales que la componen son vidrio, cuarzo, sanidino y plagioclasa; como minerales secundarios se identificaron feldespato y hematita y entre los accesorios, biotita, apatita y magnetita. La roca fue clasificada como riolita esferulítica.
Fotografía 23. El Cerrito, formado de andesita con textura traquítica. Está rodeado de terrenos agrícolas
73
Considerando solamente 2 hectáreas y 20 m de potencia, resulta un volumen
potencial de 400,000 m3. El material podrá servir para construcción en general.
El Registro (HUE-09)
Este prospecto se localiza a 8.49 km en línea recta al N72°E respecto de la presidencia municipal de Hueypoxtla. Queda a 1 km al oriente del poblado Nopala. Se considera como prospecto para la producción de grava de basalto para ser utilizada como agregado pétreo para concreto denso. La roca es de color gris claro a gris oscuro, masiva, densa, compacta, equigranular de grano fino a medio, con muy escasas vesículas pequeñas. En el campo se clasificó como basalto de olivino.
Para una eventual explotación, se considera solamente el lado poniente del extremo sur del cerro alargado que se desprende de la gran estructura dómica del Cerro Apando. Las dimensiones de la zona recomendada para aprovechar este material son
de 200 m, por 100 m en planta y 30 m de potencia media, por lo que se calcula un
volumen potencial de 600,000 m3.
El lugar se encuentra suficientemente alejado de la población y las condiciones topográficas favorecen su explotación.
Tezontlalpan I (HUE-11)
Es un cerro ubicado en terrenos pertenecientes a la comunidad de Tezontlalpan, a 15.71 km en línea recta al N33°E del palacio municipal de Hueypoxtla. Se trata de un cerro constituido por andesita de color gris claro, con estructura almohadillada a escala de afloramiento, principalmente en las partes altas del cerro. La roca es dura, textura equigranular de grano fino a medio. El lugar se visitó a petición de algunas gentes de la localidad, para ver que utilidad se le puede dar a esta roca.
Se envió al laboratorio la muestra HUE-11, para estudio petrográfico y resultó que se trata de una roca de color gris, de estructura masiva, compacta; de textura
75
afanítica y presenta como minerales esenciales plagioclasa y vidrio; como secundarios calcita y hematita y como accesorios augita, magnetita y apatita. Presenta microtextura traquítica (que viene a ser la expresión microscópica de la estructura en almohadilla observada en los afloramientos).
El lugar seleccionado donde se podría llevar al cabo una eventual explotación, presenta un volumen potencial de 400,000 m3.
El uso que se le puede dar a esta roca es para construcción en general. No es recomendable para producción de grava para concreto, debido a que las rocas con textura traquítica tienden a producir fragmentos aplanados o “lajeados”.
Tezontlalpan II (HUE-12)
Este tajo donde se ha explotado tezontle negro, se localiza a 16.85 km en línea recta al N35°E desde la presidencia municipal de Hueypoxtla. Queda a 800 m al
Fotografía 26. Prospecto Tezontlalpan I. Afloramiento de andesita almohadillada, en la parte alta del cerro
norte del poblado de Tezontlalpan. En el corte del tajo se puede ver el tezontle negro en forma de lapilli, dispuesto en un paquete sensiblemente horizontal, con ligera inclinación de 3° hacia el oeste. Predominan los tamaños de ½ a ¾ de pulgada, aunque los hay menores y mayores hasta de 1 pulgada en menor proporción. Los fragmentos son vesiculares, de baja densidad. En algunos horizontes se pueden ver bombas y zonas delgadas de basalto.
El tajo mide 60 m de diámetro y la potencia media descubierta es del orden de 4 m, pero el piso está en tezontle, por lo que se desconoce el verdadero espesor.
Si se consideran 2 hectáreas de terreno hacia el oeste del tajo y los mismos 4 m de espesor, se tiene un volumen potencial de 80,000 m3 de tezontle tipo lapilli.
Se podría instalar una fábrica de tabiques en el poblado de Tezontlalpan que podría darle empleo a unas 6 personas o más, dependiendo de la capacidad de producción.
77 Fotografía 27. Corte en el tajo abandonado Tezontlalpan II, donde se ha explotado
tezontle negro tipo “lapilli”
Fotografía 28. Acercamiento al tezontle negro tipo “lapilli” en el corte del tajo Tezontlalpan II. Nótese la bomba de basalto. La moneda es de 10 pesos
Tezontlalpan III (HUE-13)
Muy cerca del yacimiento de tezontle negro (HUE-12) se localiza otro depósito de tezontle, pero éste, de color rojo ladrillo, típico del que se utiliza en los acotamientos de muchas carreteras mexicanas. Este sitio se ubica a 16.85 km en línea recta al N35°E desde el palacio municipal de Hueypoxtla. Este material ya ha sido trabajado mediante un tajo alargado Este-Oeste, en 150 m y 40 m de ancho. El espesor promedio de tezontle es de 7 m, pero el piso sigue en el mismo material y topográficamente puede rebajarse por 20 m más. El echado general del paquete de tezontle es de 50° al oriente.
El material es de color rojo ladrillo y de granulometría que va de arena a gravilla predominantemente de ¼ a 2 pulgadas, aunque hay fragmentos de 3 y hasta de 4 pulgadas. Contiene también bombas y fragmentos de basalto. Los fragmentos son vesiculares.
El área que contiene este tipo de material es de 4 hectáreas aproximadamente y se estima que el espesor puede llegar a 20 m. Por lo tanto, se puede decir que el
volumen potencial es de 800,000 m3.
Este material puede ser usado en revestimiento de caminos, pistas deportivas, acotamiento de carreteras y en fabricación de tabiques.
79
El Gis (HUE-14)
Este prospecto de tezontle se encuentra a 14.29 km en línea al N48°E desde el palacio municipal de Hueypoxtla. Queda dentro de terrenos del Ejido de San Pedro de la comunidad La Gloria. El camino de acceso desde el poblado La Gloria, es una brecha que se encuentra en muy malas condiciones, la que se tendría que arreglar en el caso de que fuera necesario explotar este material; además, a partir de esta brecha se tendría que construir un camino de unos 300 a 350 m para llegar al depósito.
Consiste en una loma de una hectárea en planta, formada por una capa de escoria vesicular, de tamaño lapilli, color gris claro, sensiblemente horizontal, de 5 m de potencia. El tamaño predominante de los fragmentos es de ¼ a ½ pulgada. El volumen potencial es de 50,000 m3.
Fotografía 29. Tajo abandonado en la localidad Tezontlalpan III, donde se explotaba tezontle rojo. Todavía hay material abundante
Aunque el material es adecuado para emplearlo en la fabricación de tabiques, no se recomienda la explotación inmediata de este depósito, toda vez que el tezontle negro de la localidad HUE-12 y el rojo de la HUE-13, ofrecen un mayor potencial, cuentan con buen acceso, están más cercano a una población y ya han sido trabajados, por lo tanto cuentan con preparación de mina.
Cerro de la arena (HUE-15)
Este sitio se encuentra a 15.11 km en línea recta al N48°E, desde la presidencia municipal de Hueypoxtla. Queda ubicado en el Ejido de San Pedro de la comunidad de La Gloria.
El camino de acceso desde el poblado de La Gloria, que es el mismo mencionado en el prospecto El Gis, está en muy malas condiciones, por lo que la explotación económica de este material tendrá que esperar a que se cuente con un buen camino de acceso.
El prospecto consiste en un afloramiento de arena y gravilla de naturaleza basáltica presentando diminutas vesículas, de color gris claro a gris oscuro; el tamaño de los fragmentos es de 1/8 de pulgada predominantemente, y en menor
proporción de ¼ de pulgada.
Este material se pudo reconocer dentro de 2 hectáreas y se estima un espesor de 5 m en promedio, por lo que el volumen potencial es de 100,000 m3. El uso que se le puede dar a esta gravilla es para construcción en general y para fabricación de tabiques.
81
Cerro Colorado (HUE-16)
Este prospecto se localiza en el Ejido La Gloria, a 14.36 km en línea recta al NE 46°, medidos desde el palacio municipal de Hueypoxtla.
El tezontle aflora en una pequeña excavación, hasta donde llega un camino en malas condiciones. El material consiste en fragmentos de escoria de color rojo ladrillo, en tamaños que van de 1 a 4 pulgadas y algunos mayores hasta de 20 cm, que se encuentran en gran parte piroconsolidados. El material se extiende por 2 hectáreas y se estima una potencia promedio de 10 m, con lo que se obtiene un
volumen potencial de 200,000 m3. Este material podrá servir para revestimiento
de pistas deportivas, acotamientos en carreteras y revestimiento de caminos.
Fotografía 30. Afloramiento de “lapilli” fino en el Cerro de la Arena. El “lapillí”, corresponde a las partes oscuras donde están parados los señores; las partes más
Cuando sea necesario extraer este recurso, previamente habrá que acondicionar el camino desde el poblado de La Gloria.
Santa María I (HUE-17)
Este prospecto se localiza sobre la parte baja de la falda occidental del Cerro Apanda, más conocida como Cerro de Nopala, a 400 m de la carretera que va de Santa María Ajoloapan a Nopala. Respecto del palacio municipal de Hueypoxtla, se sitúa a 15.11 km en línea recta al N48°E. La roca es de color gris claro, compacta y moderadamente vesicular.
Se envío una muestra a los laboratorios del SGM, para estudio petrográfico y el resultado fue que se trata de una roca color gris, estructura masiva, compacta y textura porfiroafanítica. Entre sus minerales esenciales contiene plagioclasa y vidrio; entre los secundarios se le encontró iddingsita y hematita, y entre los
Fotografía 31. Tezontle rojo en el Cerro Colorado. Prácticamente no ha sido explotado debido a las malas condiciones del camino
83
accesorios olivino, magnetita y apatita. Presenta una microtextura intragranular afieltrada. Fue clasificada como andesita basáltica.
De esta roca se puede producir grava para utilizarla como agregado de concreto o en construcción en general. El volumen potencial es de 800,000 m3.
Santa María II (HUE-18)
Es un cerro de tezontle que ya ha sido trabajado en parte. Se localiza en San José Tezontle, a 600 m de la carretera pavimentada que va de Santa María Ajoloapan rumbo a La Gloria. Queda a 18.52 km en línea recta al N35°E, respecto del palacio municipal de Hueypoxtla.
Fotografía 32. Prospecto de basalto Santa María I. El cerro que está en segundo plano, es el que se recomienda para comenzar la explotación. Al fondo continúa el basalto. En
Es un cerro alargado norte sur de 600 m de longitud, por 300 m de ancho. El tezontle se trabajó intensamente en este lugar. Hay un tajo de forma irregular en planta de 15,000 m2 en el que se puede ver que se ha explotado un espesor promedio de 8 m.
El tezontle es de color marrón ladrillo, típico de este material, es vesicular, en fragmentos de menos de ¼ a 3 pulgadas, con predominio de 1 a 2 pulgadas. El material está ligeramente pirocementado. En algunos sitios se puede ver como la escoria está atravesada de abajo hacia arriba por intrusiones de lava basáltica, en forma de agujas, de color gris claro a gris oscuro.
Actualmente ya no se explota este tezontle, pero todavía lo hay alrededor del tajo, en 2 hectáreas, y si se considera el mismo espesor de 8 m, se tiene un volumen
potencial de 160,000 m3.
Este tezontle se puede utilizar en recubrimiento de caminos, pistas deportivas, acotamientos en carreteras o para fabricar tabiques.
85 Fotografía 33. Vista parcial del tajo de tezontle rojo, Santa María II. Todavía queda
Loma Blanca (HUE-19)
Se ubica a 10.12 km, en línea recta, al NE 05° del palacio municipal de Hueypoxtla. Se encuentra partiendo por el camino que sale de Santa María Ajoloapan rumbo al Cerro Picacho., por el camino que conduce a La Piedra Verde.
Dicha loma está constituida por un aglomerado de grava y cantos rodados de caliza, empacados en una matriz de arenilla y arcilla calcáreas. Los fragmentos presentan tamaños que van de gravilla, grava, cantos rodados y bloques hasta de 20 cm y ocasionalmente hasta 30 cm. Estos fragmentos se encuentran sueltos dentro de una matriz arcillo arenosa calcárea, según se ve en los cortes del camino y solo en la parte superficial están cementados por una delgada capa de caliche.
Fotografía 34. Inyección de basalto, en forma de “Y” en el tezontle del Tajo Santa María II
87
El material se extiende dentro de 25 hectáreas y respecto del nivel del camino la potencia media es de 30 m, con lo que se tiene un volumen potencial de
2’500,000 m3 de fragmentos de caliza. La caliza que constituye los fragmentos
es de color gris claro a oscuro, de grano fino a medio, de textura sacaroide, y de probable origen arrecifal.
Se recomienda para producir grava de caliza que pueda servir como agregado pétreo en concreto; para producir cal y para extraer material para la construcción de caminos. La ventaja principal del prospecto es que no es necesario usar dinamita. Después de minado solo será necesario cribar los fragmentos para clasificarlos por tamaños de acuerdo a lo que se requiera. Se necesitará una trituradora para reducir de tamaño los cantos rodados y los bloques, pero no habrá necesidad de quebradoras primarias.
IV.4. LOCALIDADES DE MINERALES METÁLICOS
Se incluyen en esta clasificación siete localidades consideradas como anómalas desde el punto de vista geoquímico, en su contenido de oro.
TABLA DE LOCALIDADES DE MINERALES METÁLICOS
CLAVE NOMBRE SUBSTANCIA ENCAJONANTE ROCA POTENCIAL (m3) ALTERACIÓN ORIGEN
HUE-10 El Picachito Oro Andesita No determinado Cloritización y oxidación de roca de caja Hidrotermal
HUE-20 La Controlada I Oro Andesita 600,000 Oxidación y argilitización Hidrotermal
HUE-25 La Piedra Rosa I Oro Toba soldada 1’500,000 Oxidación y caolinización Hidrotermal
HUE-26 La Piedra Rosa II Oro Toba soldada 800,000 Oxidación y caolinización Hidrotermal
HUE-27 La Parada I Oro Caliza No determinado Silicificación Hidrotermal
HUE-33 La Pila II Oro y plata Riodacita caolinizada No determinado Caolinización y oxidación Hidrotermal
El Picachito (HUE-10)
Este lugar se visitó porque llama la atención la forma cónica del cerro El Picachito, separado de los demás cerros cercanos. Al caminar hacia la parte alta se fueron encontrando fragmentos “flotantes” de roca oxidada, con limonitas indígenas, hasta llegar a su origen que resultó ser un lugar donde hay un pequeño afloramiento de una roca muy oxidada en forma de brecha, destapada por un escarbadero muy superficial que no llega a ser una cata.
Este afloramiento se localiza justamente en contacto con una roca andesítica epidotizada y cloritizada, ubicada al alto de la zona de oxidación. Se tomó una muestra (HUE-10) del material oxidado y los resultados del análisis químico se presentan a continuación en partes por millón.
Fotografía 35. Loma constituida por un aglomerado de rodados de caliza, cubierta por una delgada capa de caliche
89 Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 10 ND 4 2.099 309 28
El oro fue analizado por el método de “ensaye al fuego” y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
El valor a ley de oro resulta de interés, el contenido de arsénico es ligeramente anómalo y los valores de los demás elementos se encuentran dentro de rangos normales. Es probable que el oro sea del tipo residual, atrapado en la estructura de las limonitas, después de la oxidación de sulfuros. Por lo tanto esta localidad es de interés para explorarla en detalle por medio de un levantamiento geológico para identificar el tipo de rocas, su alteración hidrotermal y estructuras mineralizadas. Al mismo tiempo realizar un muestreo de suelos y de roca para buscar zonas geoquímicamente anómalas.
De acuerdo con lo que resulte de una exploración detallada, se podrá decidir si se programan o no mayores trabajos de exploración. Actualmente no es posible establecer el potencial de este prospecto.
Fotografía 36. Afloramiento de una brecha andesítica oxidada en el cerro El Picachito
Fotografía 37. Cerro El Picachito formado de rocas de naturaleza andesítica, en el que se localiza la brecha de la fotografía 36
91
La Controlada I (HUE-20)
En este lugar se extrae material para utilizarlo en reparación de caminos. Se localiza a 10.49 km, en línea recta al N03°E, respecto del palacio municipal de Hueypoxtla. Es una loma formada de una toba andesítica, color amarillento, textura afanítica y deleznable. Contiene limonitas indígenas diseminadas. La roca está muy intemperizada y es deleznable, por lo que se presta para su fácil explotación. Actualmente la trabaja el municipio de Hueypoxtla a través del Ejido de San Juan Tienguistongo.
Debido a la presencia de limonitas, se envió una muestra para analizarla por algunos elementos metálicos y el resultado fue el siguiente:
Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 20 ND 3 0.043 136 68
El oro fue analizado por el método de ensaye al fuego y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
Aunque ninguno de los valores encontrados tiene importancia minera inmediata, desde el punto de vista geoquímico sí presentan interés, ya que comparados con la abundancia promedio en la corteza terrestre, el contenido del arsénico es ligeramente anómalo (el promedio es de 1 a 2.5 partes por millón, pero el valor del oro es 10 veces mayor que dicho valor promedio que es de 0.004 partes por millón (4 partes por billón). En cambio los valores del manganeso y el zinc están por debajo de los valores promedio y la plata ni siquiera se detectó.
Esta localidad se explota como agregado pétreo, pero para fines de este informe, se clasifica como prospecto metálico, con objeto de llamar su atención, por su contenido anómalo de oro. El potencial de esta roca es de consideración, se extiende en una superficie de 4 hectáreas con un espesor medio aflorando de
unos 15 m, con lo que se tiene un volumen potencial de 600,000 m3 o 1’500,000 toneladas métricas de roca.
La Piedra Rosa I (HUE-25)
Este tipo de roca se ubica a 8.72 km, en línea recta, al N12°W del palacio municipal de Hueypoxtla. Es una roca color rosa, textura porfídica, con fenocristales de cuarzo y una matriz afanítica con manchas de óxidos, lo que le da un aspecto agradable a la vista; la roca se encuentra muy fracturada y con limonitas indígenas en una cerrada red de vetillas, y diseminada. Se pudiera clasificar como dimensionable debido a que se utiliza para adornar fachadas de casas y bardas, pero no se pueden obtener grandes bloques para hacer placas debido a su fracturamiento, sino que a los bloques que se logran extraer se les busca su mejor cara y se van acomodando en las fachadas, conforme a las dimensiones y forma propias de los fragmentos, haciendo algunos cortes de ajuste con marro o martillo según se va necesitando.
Fotografía 38. Explotación de tobas andesíticas, utilizadas para reparación de caminos. Al fondo se ven calizas de la Formación El Doctor
93
Esta roca se ha explotado desde tiempos de la colonia, aunque en los últimos años solo se extrae esporádicamente por los ejidatarios de Santa María Ajoloapan. Hay un tajo de 250, por 200 m, con paredes de 25 m de altura, excavado en una gran loma formada por este mismo tipo de roca.
Se envió una muestra para estudio petrográfico y fue descrita y clasificada como sigue: Roca de color rosa con puntos oscuros, de estructura compacta, masiva y de textura piroclástica. Entre sus componentes esenciales contiene vidrio, fenocristales de cuarzo alfa subhedral, fragmentos líticos principalmente de pómez, y sanidino; como secundarios contiene cuarzo alfa amorfo disperso en la matriz y hematita; tiene magnetita como mineral accesorio. Fue clasificada como
toba vitrocristalina con soldamiento, de origen vulcanoclástico.
En atención a las limonitas que contiene la roca y al gran potencial de ésta, en cuanto a volumen, se envió una muestra al laboratorio del SGM, para su análisis químico y se obtuvo el siguiente resultado:
Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 25 1 37 0.039 15 13
El oro fue analizado por el método de “ensaye al fuego” y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
De los cinco elementos analizados, el oro y el arsénico resultaron geoquímicamente anómalos. El contenido promedio de oro en la corteza terrestre es de 0.004 ppm (partes por millón) y en este prospecto es casi 10 veces dicho valor, por éso se considera geoquímicamente anómalo. El arsénico es un elemento guía del oro, es decir que es común que acompañe al oro. Su promedio en la corteza terrestre es de 1.8 ppm y en este caso, el valor resulta ser de casi 26 veces mayor, por lo que también se considera anómalo.
En cuanto al potencial del área, localmente se le puede considerar una extensión adicional al tajo, de 6 hectáreas con un espesor aflorando de 25 m, con lo que se tiene un volumen potencial de 1’500,000 m3 o 3’750,000 toneladas métricas de la roca descrita. Pero con seguridad el volumen o tonelaje es mayor puesto que el piso del tajo esta en el mismo tipo de roca. Hace falta realizar un estudio geoquímico detallado y sí el resultado es positivo, programar trabajos de geofísica y de perforación. Para llamar la atención sobre este prospecto para oro, la localidad se clasificó como prospecto metálico.
La Piedra Rosa II (HUE-26)
Esta localidad forma parte de la misma loma en que se encuentra “La Piedra Rosa I”, y está constituida por el mismo tipo de roca descrita en esta última. Se ubica a 8.33 km en línea recta al N12°W del palacio municipal de Hueypoxtla. Respecto de
Fotografía 40. Tajo abandonado La Piedra Rosa I. La roca de naturaleza riolítica esta muy fracturada y contiene limonitas en fracturas y diseminadas. Se explotaba para obtener materiales de construcción, para bardas y fachadas, y también para la industria
95
“La Piedra Rosa I”, queda a 398 m al S19°E. Ambas forman parte de la misma loma de la “Piedra Rosa”.
La roca de aquí se ha explotado para utilizarla en fachadas de casas y en bardas. Hay un tajo burdamente circular en planta, de 150 m de diámetro, con cortes de 20 m de altura, y el piso en la misma toba rosa de naturaleza riolítica. La roca está muy fracturada y tiene limonitas indígenas tanto en vetillas como diseminada.
Considerando 4 hectáreas, distribuidas alrededor del tajo con 20 m de espesor, se tiene un volumen potencial de 800,000 m3 o 2’000,000 de toneladas métricas de roca. En este sitio se colectó una muestra para análisis químico, el resultado es el siguiente: Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 26 ND 12 0.133 13 13
El oro fue analizado por el método de ensaye al fuego y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
Igual que en la localidad HUE-25, los valores del oro y del arsénico son geoquímicamente anómalos, mientras que la plata, el manganeso y el zinc, están por debajo del promedio en la corteza terrestre. El oro es 33 veces mayor y el arsénico casi 7 veces, que el promedio de dichos elementos en la corteza terrestre. Debido a esta anomalía geoquímica se optó por clasificar este sitio como prospecto metálico.
En esta localidad (igual que para “La Piedra Rosa I”), se recomienda realizar un estudio geoquímico detallado y sí el resultado es positivo, programar trabajos de geofísica y de perforación.
Estas dos localidades identificadas como HUE-25 y HUE-26, por sus características y por encontrarse dentro de una misma unidad litológica, para fines prácticos forman un solo prospecto para exploración geoquímica por oro. Al considerarlas así, el potencial crece en forma importante porque se toma en cuenta toda la loma dentro de la que se encuentran y no solamente las zonas aledañas a cada tajo. De esta forma se tendrá un área por estudiar de 1,000 m de longitud, por 400 de ancho en planta y una profundidad mínima de 20 m, con lo que se tienen 8’000,000 m3 o bien 20’000,000 de toneladas métricas de roca de interés.
La Parada I (HUE-27)
Esta localidad se encuentra a 8.06 km, en línea recta, al N01°W respecto al palacio municipal de Hueypoxtla. Es una veta de calcedonia, que aflora entre la caliza de la loma La Parada (HUE-2). La veta aflora a lo largo de 20 m, con un rumbo N36°W y un echado de 60° al N54°E y tiene una potencia de 6 m en promedio. La calcedonia es de color crema a blanco, con zonas oscuras, es opaca, de brillo graso y su fractura es concoidal. La veta ha sido explorada superficialmente al alto, a lo largo de los 20 m, por medio de una zanja de 1 a 2 m
Fotografía 41. Tajo abandonado La Piedra Rosa II. Aquí el fracturamiento tiende a ser vertical y la roca riolítica también contiene limonitas en fracturas y diseminada
97
de profundidad. Se dice que el interés no era por la calcedonia, sino por búsqueda de oro.
Ante esa sospecha, se colectó una muestra compósito de la veta para análisis químico y resultó lo siguiente:
Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 27 ND 21 0.051 54 12
El oro fue analizado por el método de “ensaye al fuego” y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
Los valores encontrados para la plata, el manganeso y el zinc, son menores que sus respectivos promedios en la corteza terrestre. Pero el arsénico es casi 11 veces mayor que el promedio y el oro es casi 13 veces el valor de su promedio en la corteza terrestre. Es decir el valor de oro es geoquímicamente anómalo, pero carece de interés económico por tratarse de una veta de corta longitud. Pero es indicativo de que en la región hay valores de oro anómalos. No fue posible
La Pila II (HUE-33)
Esta zona de brecha se localiza a 1.15 km al N52°E sobre la falda del cerro El Picacho. Respecto del palacio municipal de Hueypoxtla, queda a 10.89, en línea recta al N12°E.
Se trata de una brecha de 100, por 50 m de profundidad desconocida. La roca al parecer es de naturaleza riolítica, está caolinizada, con fracturamiento en enrejado (stock work) y limonitas exóticas en las fracturas e indígenas diseminadas. Aparentemente está en contacto con un depósito de bentonita cálcica, pero no fue posible determinar si la brecha la está atravesando o si ésta quedó al descubierto por erosión parcial de la bentonita. La profundidad de la brecha tampoco se pudo determinar.
Fotografía 42. Veta de calcedonia La Parada I. Se dice que este lugar se trabajó buscando oro. La veta está encajonada en las calizas del prospecto La Parada I
99
Se colectó una muestra y fue analizada por los siguientes elementos.
Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 33 8 13 0.037 18 23
El oro fue analizado por el método de “ensaye al fuego” y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
En este caso, resultaron anómalos la plata, el arsénico y el oro. El valor de oro es 9 veces mayor que el promedio de este elemento en la corteza terrestre y el contenido de plata es 114 veces mayor que el contenido promedio también en la corteza terrestre. Aunque estas cantidades no son de importancia económica inmediata, resultan de interés para efectuar un estudio geoquímico.
No se pudo determinar el potencial en cuanto al volumen de la brecha, por
La Controlada II (HUE-35)
La roca de este tajo es del mismo tipo que el de La Controlada I. Se localiza a 11.03 km, en línea recta al N15°E, desde el palacio municipal de Hueypoxtla. La roca es una toba andesítica de color verde amarillento, afanítica, deleznable, con algunas manchas de limonita diseminadas y óxidos de manganeso como pátina en los planos de fractura.
La roca está muy intemperizada y se disgrega fácilmente, por lo que para su explotación no se requiere dinamita. Fue trabajada por el Ejido de San Juan Tianguistengo. Actualmente el tajo está abandonado y el material que se extrajo se utilizó en construcción y reparación de caminos.
Fototografía 43. Brecha La Pila II. La roca esta caolinizada y contiene limonitas diseminadas
101
El afloramiento mide aproximadamente 300, por 200 m y 15 de potencia media, por lo que se tiene un volumen potencial de 900,000 m3 o 2’250,000 toneladas métricas de roca. Debido a la presencia de limonitas, se colectó una muestra para análisis químico con el resultado siguiente:
Análisis químico Identificación de campo Ag (ppm) As (ppm) Au (ppm) Mn (ppm) Zn (ppm) HUE- 35 ND 6 0.033 127 76
El oro fue analizado por el método de “ensaye al fuego” y la plata, el arsénico, el manganeso y el zinc, por el método de plasma óptico.
Igual que en la Controlada I, los contenidos de arsénico y de oro son de interés geoquímico.
TABLA GENERAL DE LOCALIDADES MINERALES
ID NOMBRE C.UTM-Y C.UTM-X SUBST. POTENCIAL (m3) ENCAJON. ROCA USOS HUEYPOXTLA EN KM. ACCESO DESDE
HUE-01 San Miguel 2206904 496132 Arcilla 30,000 Cerámica estructural Pavim 10.00, terca 1.72
HUE-02 Nopala I 2205046 497696 Arcilla determinado No Fabricación de cemento Pavim 12.1, brecha 0.45
HUE-03 Nopala II 2205050 498062 Basalto 300,000 Grava para concreto Pavim 13.7, brecha 0.80
HUE-04 El Cerrito 2199522 501725 Andesita 600,000 Construcción Pavim 22.8, brecha 2.10
HUE-05 El Caracol 2196944 496485 Arcilla 40,000 Cerámica estructural y cemento Pavim 8.20, brecha 1.10
HUE-06 Jilotzingo 2196533 495040 Arcilla 60,000 Cerámica estructural y cemento Pavimento 7.60
HUE-07 Cerro Blanco I 2203273 500266 Pórfido riolítico 400,000 Grava para cemento y
construcción
Pavimento 20.0, brecha 2.20
HUE-08 Cerro Blanco II 2203347 500407 Arcilla 40,000 Fabricación de ladrillos Pavim 20, brecha 2.20
HUE-09 El Registro 220588 499925 Basalto 600,000 Grava para concreto y
construcción Pavim 20.0, brecha 3.20
HUE-10 El Picachito 2203461 500619 Oro determinado No Andesita Joyería, acuñación de
monedas y electrónica Pavim 20.0, brecha 2.50
HUE-11 Tezontlalpan I 2214165 500312 Andesita 400,000 Construcción Pavim 19.8, brecha 1.10
HUE-12 Tezontlalpan II 2214747 501479 Escoria basáltica 80,000 Fabricación de tabique ligero;
revestimiento de caminos Pavim 19.8, brecha 0.50
HUE-13 Tezontlalpan III 2214891 501677 basáltica Escoria 800,000 pistas deportivas y zonas de Revestimiento de caminos,
acotamiento en carreteras
Pavim 19.8, brecha 0.9
HUE-14 El Gis 2210445 502527 basáltica Escoria 50,000 Fabricación de tabique ligero;
revestimiento de caminos
Pavim 14.6, brecha 3.10 Vereda 0.30
HUE-15 Cerro de La Arena 2211140 502992 Escoria basáltica 100,000 Fabricación de tabique ligero;
revestimiento de caminos Pavim 14.6, brecha 4.10
HUE-16 Cerro Colorado 2210978 502117 basáltica Escoria 200,000 pistas deportivas y zonas de Revestimiento de caminos,
acotamiento en carreteras
Pavim 14.6, brecha 3.30
HUE-17 Santa María I 2205679 497457 Basalto 800,000 Grava para concreto y
construcción Pavim 13.1, brecha 0.40
HUE-18 Santa María II 2209645 497874 basáltica Escoria 160,000 pistas deportivas y zonas de Revestimiento de caminos,
acotamiento en carreteras
Pavim 13.7, brecha 0.70
HUE-19 Loma Blanca 2211026 492749 Aglomera- do caliza 2’000 000 Construcción de caminos,
agregado pétreo para concreto Pavim 10.0, terrac 3.50
HUE-20 La Controlada I 2211424 492388 Oro 600,000 andesítica Toba Joyería, acuñación de
monedas y electrónica Pavim 10.0, terrac 4.40
HUE-21 La Piedra Verde 2211952 491794 zeolítica Roca 300,000 Como puzolana en cemento Pavim 10.0, terrac 5.30
HUE-22 Rincón de Los Álamos 2211069 491898 Arcilla ben tonítica 30,000
Moldeo en fundición de metales no ferrosos; decolorante y clarificante en aceites, vinos,
cerveza y sidra.
Pavim 10.0, terca 6.20
HUE-23 Las Carboneras 2210840 491930 Caliza, 3’200,000 Fabricación de cemento o
Grava, pétreo para concreto.
Pavim 10.0, terrac 6.90
HUE-24 Las Palomas 2210413 491547 Caliza 5’400,000 Fabricación de cemento, grava
para concreto y construcción. Pavim 10.0, terrac 8.00
HUE-25 La Piedra Rosa I 2209497 490033 Oro 1’500,000 Toba riolítica soldada Joyería, acuñación de
monedas y electrónica
Pavim 10.0, terrac 1.20, brecha 5.00
HUE-26 La Piedra Rosa II 2209122 490162 Oro 800,000 Toba riolítica soldada Joyería, acuñación de
monedas y electrónica
Pavim 10.0, terrac 1.20, brecha = 5.30
HUE-27 La Parada I 2209025 491767 Oro No
determinado Caliza
Joyería, acuñación de monedas y electrónica
Pavim 10.0, terrac 1.20, brecha = 3.30
HUE-28 La Parada II 2208988 491777 Caliza 2’080,000 Fabricación de cemento, grava
para concreto y construcción
Pavim 10.0, terrac 1.20, brecha = 3.30
103
ID NOMBRE C.UTM-Y C.UTM-X SUBST. POTENCIAL (m3) ENCAJON. ROCA USOS HUEYPOXTLA EN KM. ACCESO DESDE
HUE-30 La Presa I 2200817 493525 Arcilla 280,000 Fabricación de cemento Pavim 2..0, terrac 0.50
HUE-31 La Presa II 2200752 493476 lacustre Caliza 300,000 Aluvión y pumicita. Fabricación de cemento, grava
para concreto y construcción Pavim 2.0, terrac 0.50
HUE-32 La Pila I 2211825 494188 Arcilla ben tonítica
1‘600,000
Moldeo en fundición de metales no ferrosos; decolorante y clarificante en aceites, vinos,
cerveza y sidra
Pavim 13.0, terrac 1.80, vereda 0.49
HUE-33 La Pila II 2211795 494090 Oro, plata No
determinado
Riodacita
caolinizada monedas y electrónica Joyería, acuñación de Pavim 13.0, terrac 1.80, vereda 0.49
HUE-34 La Pila III 2211625 494189 Caolín No
determinado
Conglome-rado calizo mesa y cemento blanco Cerámica sanitaria , de Pavim 13.0, brecha 1.8, vereda 0.45
HUE-35 La Controlada II 2211826 494572 Oro 900,000 Andesita Joyería, acuñación de
monedas y electrónica Pavim 13.0, brecha 1.80
HUE-36 Las Peñas blancas 2213216 494239 Toba ácida arenosa 800,000 Fabricación de cemento Pavim 13.0, brecha 5.1, Vereda 0.5
HUE-37 Cerro Sotula 2207383 503916 Laja andesítica No
determinado Andesita
Baldosas para pisos rústicos y banquetas
Pavim 22.0, terrac 5.3, vereda 0.25
V. CONCLUSIONES Y RECOMENDACIONES
V.1. CONCLUSIONES
En el municipio Hueypoxtla se ubicaron en el campo un total de 37 localidades de minerales, clasificadas 16 como Minerales No Metálicos, 13 como Agregados Pétreos, 1 como Roca Dimensionable y 7 como Minerales Metálicos. La porción norte del municipio es la que presenta mayor interés desde el punto de vista minero y es donde se ubican las localidades que resultaron de importancia.
Actualmente se trabajan dos localidades, La Controlada I (HUE-20), donde se extrae material de una toba andesítica intemperizada, utilizado en reparación de calles y caminos vecinales. La otra localidad es La Piedra Verde (HUE-21), donde se explota una zeolita clinoptilolítica utilizada como puzolana en la industria cementera. Aparte de las dos localidades mencionadas, resultan de interés las siguientes:
Minerales No Metálicos:
De las nueve localidades de arcilla visitadas, dos son de importancia: El Rincón
de Los Alamos (HUE-22) con un volumen potencial de 30,000 m3, y La Pila I
(HUE-32) con un volumen potencial de 1’600,000 m3; ambas formadas
principalmente de montmorillonita cálcica, comercialmente conocida como
bentonita cálcica. Estos depósitos de bentonita cálcica, presentan importancia
por sus características tecnológicas y por su gran volumen potencial. La Pila
(HUE-34) es un caolín silicoso, que puede servir para cerámica sanitaria o para
la industria del cemento.
Entre las localidades de caliza, por las condiciones de los depósitos y su potencial en cuanto a volumen o tonelaje, las 4 siguientes resultan favorables para su
105
utilización: Las Carboneras (HUE-23) con potencial de 3’200,000 m3, que por su bajo contenido de MgO puede ser utilizada para la fabricación de cemento; la caliza cubre mantos de calcita parcialmente explotados por el método de salones y pilares, pero se colapsaron las minas y otras están a punto de colapsarse. Las
Palomas (HUE-24) con 5’400,000 m3 y La Parada II (HUE-28), con 2’080,000 m3,
son localidades de caliza que pueden servir para la fabricación de cemento, considerando su bajo contenido de MgO. En la localidad Loma de Bartolo, la caliza, con un volumen potencial de 5’250,000 m3 resultó ser la más pura, muy baja en SiO2 y demás compuestos y por lo tanto alta en CaO y en pérdida por
calcinación. Podría ser utilizada en la fabricación de cal química.
Agregados pétreos:
Se encontraron 13 localidades, 5 corresponden a basalto o andesita, 6 a tezontle; 1 a pórfido riolítico y 1 a aglomerado calizo. De todas éstas, son de importancia las siguientes: Tres localidades de basalto que pueden ser explotadas; Nopala II
(HUE-03), con 300,000 m3, El Registro (HUE-09) con 600,000 m3 y Santa María I
(HUE-17) con 800,000 m3 con condiciones topográficas, de ubicación y acceso,
que permiten su explotación para producir grava de basalto.
Entre las localidades de tezontle destacan con caminos de acceso, las localidades
Tezontlalpan II (HUE-12), con 80,000 m3, de color negro, tipo lapilli, y puede ser utilizado para fabricar tabique ligero, Tezontlalpan III (HUE-13) con 800,000 m3 y
Santa María II (HUE-18) con 160,000 m3, en donde el tezontle es de color rojo y
puede ser utilizado para revestimiento de pistas deportivas, de caminos o para acotamiento de carreteras. La localidad Loma Blanca (HUE-19) es un prospecto de aglomerado calcáreo con un potencial de 2’000,000 de m3 y de fácil acceso, que puede ser explotado para construcción de carreteras sin necesidad de usar explosivos.
Roca Dimensionable:
La única localidad que se visitó carece de importancia.
Minerales Metálicos:
Dentro de esta clasificación se encontraron siete localidades, de las cuales seis resultaron de interés, una de ellas con una ley de oro atractiva y en las otras cinco, el valor de oro es geoquímicamente anómalo y una con valor de plata geoquímicamente anómalo.
La localidad El Picachito (HUE-10) es un pequeño afloramiento de una brecha en rocas andesíticas donde se colectó una muestra con un resultado de 2.49 g/t de oro. En los siguientes prospectos el valor de oro es de 8 a 10 veces mayor que el contenido promedio en la corteza terrestre que es de 4 partes por billón. La
Controlada I (HUE-20) y La Controlada II (HUE-35), están constituidas por una
toba andesítica muy alterada que se ha explotado para revestimiento de caminos vecinales y calles. La Piedra Rosa I (HUE-25) y La Piedra Rosa II (HUE-26), corresponden a dos tajos donde se ha explotado la roca para mampostería y para cemento. La Pila II (HUE-33), está en una brecha probablemente riodacítica, caolinizada, que presenta también el valor anómalo en plata.
V.2. RECOMENDACIONES Minerales No Metálicos:
De las localidades de bentonita calcica El Rincón de Los Alamos y La Pila I, se recomienda evaluar los depósitos con un muestreo detallado mediante catas o barrenos con perforadora “auger” y muestrear los cortes en los arroyos. Efectuar los estudios de laboratorio procedentes para conocer las variaciones en la composición y características tecnológicas de la arcilla y efectuar pruebas de desarenado para conocer el aumento relativo de la montmorillonita. Si todo resulta
107
favorable, sería conveniente investigar la demanda que la industria tenga de bentonita cálcica. En la localidad La Pila como caolín silicoso, se recomienda realizar un muestreo detallado en el tajo, y efectuar perforaciones a través de 1 ó 2 metros de conglomerado calizo, para conocer su continuidad y calidad a profundidad.
En la localidad Las Carboneras se recomienda promover la explotación de la caliza, de manera que queden al descubierto los mantos de calcita para explotarlos a cielo abierto. Previamente se tendrá que realizar un levantamiento geológico superficial que permita programar perforaciones para conocer el espesor tanto de la caliza como del manto de calcita subyacente y de esa manera, conocer la calidad de los materiales y establecer un plan de minado eficiente. En
Las Palomas, en La Parada II y en la localidad Loma de Bartolo, antes de
explotar la caliza, se recomienda realizar un levantamiento geológico y un muestreo detallado, tanto superficial como mediante perforación de barrenos, que permita conocer en definitiva su calidad y promover su explotación.
En las tres localidades de basalto que pueden ser explotadas; Nopala II, El
Registro y Santa María I, se presentan condiciones topográficas, de ubicación y
acceso, que permiten su explotación para producir grava de basalto y ser utilizada como agregado de concreto de alta densidad; se recomienda promover su aprovechamiento. En las localidades de tezontle que cuentan con mejor acceso como Tezontlalpan II, Tezontlalpan III y Santa María II, se recomienda rehabilitar los tajos, mediante un plan adecuado de minado, para llevar a cabo una explotación racional del material. La localidad Loma Blanca es un prospecto de aglomerado calcáreo con un gran potencial, que se recomienda promover su aprovechamiento en construcción de carreteras.
Minerales Metálicos
La localidad El Picachito con una muestra que ensayó 2.49 g/t de oro, se recomienda efectuar un levantamiento geológico y muestreo geoquímico de todo el cerro, para determinar su verdadera importancia. En los prospectos La
Controlada I, La Controlada II, La Piedra Rosa I, La Piedra Rosa II y La Pila II,
se recomienda realizar un muestreo geoquímica de detalle, para determinar si los valores anómalos persisten y en su caso recomendar lo que proceda.
109
BIBLIOGRAFÍA
CRM, 1996, Monografía Geológico Minera del Estado de México, Pachuca, Hgo., México, 148 pp.
EMM, 2005, (Enciclopedia de los Municipios de México), Instituto Nacional para el Federalismo y el Desarrollo Municipal, Gobierno del Estado de México, Hueypoxtla,
hhtp://www:elocal.gob.mx/work/template/enciclo/mexico/mpios/pres.htm.
Geyne, A. R., Carl Fries Jr., Kenneth Segestrom, R. F. Black y I. F. Wilson, 1963, Geología y Yacimientos Minerales del Distrito de Pachuca-Real del Monte, Estado de Hidalgo, México., Publicación 5-E del Consejo de Recursos Naturales No Renovables, 221 pp.
INEGI, 2001, Síntesis de Información Geográfica del Estado de México: Instituto Nacional de Estadística Geografía e Informática, Edición 2001, 139 pp.
