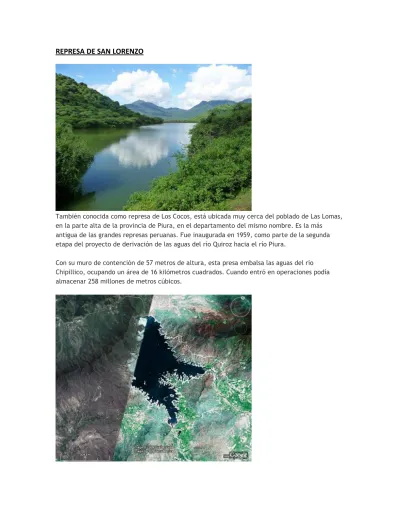

REPRESA DE SAN LORENZO
También conocida como represa de Los Cocos, está ubicada muy cerca del poblado de Las Lomas, en la parte alta de la provincia de Piura, en el departamento del mismo nombre. Es la más antigua de las grandes represas peruanas. Fue inaugurada en 1959, como parte de la segunda etapa del proyecto de derivación de las aguas del río Quiroz hacia el río Piura.
Con su muro de contención de 57 metros de altura, esta presa embalsa las aguas del río Chipillico, ocupando un área de 16 kilómetros cuadrados. Cuando entró en operaciones podía almacenar 258 millones de metros cúbicos.
Gracias a ella, a tres canales principales (Yuscay, Tablazo y Tejedores) y a una extensa red de canales secundarios, se puede irrigar casi 50 mil hectáreas de tierras situadas en la zona de los ríos Chipillico, Piura y Chira.
Represa de poechos
LA REPRESA DE POECHOS En la década del 70 se inicia la ejecución del Proyecto Chira-Piura y se construye la represa de Poechos. En enero de 1976 el pueblo de Lancones tuvo que ser reubicado en las pampas de Zapallal, jurisdicción del distrito de Querecotillo. Los pobladores se instalaron en casetas pre-fabricadas hasta que en 1978 el nuevo Lancones fue concluido. Sin embargo, muchos lanconeños emigraron a tierras lejanas para nunca volver.
Ubicada en el distrito de Lancones. Cerca a la represa se encuentran restos de la fortaleza de Poechos, donde llegaron los ejércitos de Huayna Capac, Huáscar y
Atahualpa y,
posteriormente, desde Tumbes llega el sanguinario Pizarro.
A principios de la década de 1980, cuando se registró una gran sequía, el reservorio quedó totalmente seco y en el fondo de esta laguna, entre el barro y los sedimentos, aún se podía
DE DAMS IT POECHOS In the decade of the 70 the execution of the Project Chira-Piura begins and it is built the it dams of
Poechos. In January of 1976 the town of Lancones had to be relocated in the pampas of Zapallal, jurisdiction of the district of Querecotillo. The residents settled in pre-manufactured huts until in 1978 the new Lancones was concluded. However, many lanconeños emigrated to distant lands it never stops to return.
Located in the district of Lancones. It fences to it dams it they are remains of the strength of Poechos, where the armies of Huayna arrived Capac, Huáscar and Atahualpa and, later on, from you Knock down the sanguinary Pizarro it arrives.
At the beginning of the decade of 1980, when registering a great drought, it dams it it was completely dry and in the bottom, between the mud and the silts, one could still observe the old town of Lancones,
DE DÄMME ES POECHOS Im Jahrzehnt der 70 die Ausführung des Projektes Chira-Piura fängt an, und es wird gebaut das es staut von Poechos. In Januar von 1976 die Stadt von
Lancones hatte in den Pampas von Zapallal verlegt zu werden, Gerichtsbarkeit vom Gebiet von
Querecotillo. Die Bewohner entschieden sich in vor-hergestellten Hütten bis in 1978, die der neue Lancones geschlossen wurde. Aber viele lanconeños emigrierten nie zu entfernten Ländern, die es anhält, um
zurückzukommen. Fand im Gebiet von Lancones. Es ficht dazu, staut es, sie sind Überreste von der Stärke von Poechos, wo die Armeen von Huayna Capac, Huáscar und Atahualpa ankamen, und, später, von Ihnen Schlag den derben Pizarro entlang es kommt an.
Am Anfang vom Jahrzehnt von 1980, wenn es eine große Trockenheit
registriert, staut es es, es war vollkommen trocken,
observar el antiguo pueblo
de Lancones, con restos de su iglesia y dispersas viviendas.
Cuando el reservorio se llena, su “cola” llega hasta el límite con Ecuador y semeja un impresionante lago artificial rodeado de la belleza natural del valle y en
la parte de su
desembocadura se
encuentra la monumental estructura arquitectónica de las compuertas y diques de la represa
.
La sala de máquinas y controles se ubican debajo de las compuertas. Al lado derecho se ubica la compuerta donde se inicia el legendario canal “Miguel Checa”, y a la izquierda el canal de derivación hacia el río Piura.with remains of their temple and you disperse housings.
When being filled it it dams, its “line” it arrives until the limit with Ecuador and it looks like an impressive surrounded artificial lake of the natural beauty of the valley and the monumental architectural structure of the floodgates and dikes is in the part of their outlet of it dams it. The room of machines and controls are located under the
floodgates. To the right side the floodgate is
located where the legendary channel begins “Miguel Checa”, and to the left the derivation channel toward the river Piura.
und im Boden, zwischen dem Schlamm und den Schlicken, könnte man die Altstadt von Lancones noch beobachten, mit Überreste ihres
Tempels und Sie verstreuen Unterbringungen.
Als werdend davon es staut gefüllt, sein “Linie” es kommt bis die Begrenzung mit Ekuador an, und es sieht wie ein beeindruckender umgebener künstlicher See von der natürlichen
Schönheit vom Tal und der enormen architektonischen Struktur von den
Schleusentoren und den Deichen aus, ist im Teil von ihrem Abfluß davon, staut es. Das Zimmer von Maschinen und Kontrollen wird unter den
Schleusentoren gefunden. Zum Recht ergreifen Sie, das Schleusentor wird gefunden, wo der legendäre Kanal anfängt, “Miguel Checa”, und zur Linke der Abstammung-Kanal zum Fluß Piura.
Compuerta derecha y punto de inicio del legendario canal "Miguel Checa"
Mediante este reservorio se desvían las aguas del río Chira al río Piura ganando tierras de cultivo y aprovechando al máximo las aguas del Chira, evitando que se pierdan en el océano. Con esto, la apreciación del sabio Antonio Raimondi se hace realidad cuando en 1868 comentaba: “...y que en breve ni una gota del río del Chira vaya a derramarse inútilmente al mar, y que todo sirva para vivificar estos fértiles terrenos y hacerlos producir abundantes cosechas...”
En la represa de Poechos se ha desarrollado un interesante proyecto de piscicultura con el cultivo de especies de agua dulce, destacando la tilapia, la trucha y el paiche, y que hoy es parte de nuestra alimentación.
También, se puede practicar deportes como la motonáutica, sky acuático y la pesca
Para llegar a este lugar se utiliza la vía que conduce a Lancones en la margen
derecha del río Chira y por la izquierda, se sigue el canal de derivación, aguas arriba, hasta la misma compuerta.
POECHOS
La Presa Poechos, está ubicada en el cauce del río Chira a 40 Km al Nor Este de la Ciudad de Sullana. Es una presa de tierra de tipo terraplenado con una altura máxima de 48 m., y con cota en la corona de la presa de 108 m.s.n.m. La integran, el Dique Principal que cierra el lecho del río Chira, los diques laterales Izquierdo y
Derecho; formando, un embalse de 1,000 MMC de capacidad.
Para la construcción de la Presa se emplearon de relleno 18 MMC de tierra de 14 tipos de materiales diferentes, y se excavaron 9.2 MMC. En las obras de concreto armado, se emplearon 401,000 m3 de hormigón.
La estabilidad de la presa está garantizada por el estudio geotécnico realizado, y las medidas correctivas llevadas a cabo antes y después de la construcción.
La obra fue construída por ENERGOPROJEKT y supervisada por BINNIE & PARTNERS CORPORACION PERUANA DE INGENIERIA S.A. Se construyó entre el 24 de Junio de 1972 al 04 de Junio de 1976.
ALIVIADERO DE COMPUERTAS.- Constituido por tres compuertas radiales, de 10 m,
de ancho por 12 m. de altura y 210 toneladas de peso c/u. La función del aliviadero es controlar las descargas de agua hacia el río Chira en época de avenidas . Su capacidad máxima de descarga por el aliviadero principal de compuertas, es de 5,500 m3/Seg.
ALIVIADERO DE EMERGENCIA.- Está localizado en el dique izquierdo de la Presa. Es
un solado de concreto de 400 m. de longitud con muros laterales, tiene 4 cuerpos individuales de 100 m. c/u, sobre el cual existe un relleno fusible de tierra provisto para ser erosionado cuando las aguas excedan al nivel máximo de seguridad de la presa (105 m.s.n.m.). La capacidad máxima de descarga es de 10,000 m3/seg.
CANAL DE DERIVACION CHIRA – PIURA.- Ubicado en el dique izquierdo de la
Presa, tiene dos compuertas radiales al final de dos conductos de 2.4 m de diámetro. El canal es de sección trapezoidal totalmente revestido de concreto, su capacidad máxima es de 70 m3/Seg. y 54 Km de longitud
SALIDA DE FONDO.- Estructura de concreto armado con blindaje. Tiene 300 m3/Seg
de capacidad y 415 m de longitud. Consta de compuertas de rueda de 4.50 m de diámetro, válvula de mariposa y compuerta radial. Con salidas a los canales laterales Miguel Checa y Huaypirá.
OPERACIÓN DEL RESERVORIO DE POECHOS
La operación se realiza en base a un procesamiento de datos hidrológicos de la cuenca, y a las demandas de los planes de cultivo y riego de los valles Chira y Piura. El
embalse permite controlar avenidas y descargas máximas en el río Chira, para que no se produzcan desastres en las partes bajas. El nivel normal de operacion es la cota 103 m.s.n.m con el cual se forma un espejo de agua de 63.1 Km2. La masa de agua
almacenada es utilizada básicamente para fines agrícolas, utilizándose también para fines hidroenergéticos y pesqueros.
Actualmente abastece de agua a través del Canal de Derivación para funcionamiento de la Central Hidroeléctrica "CURUMUY" ubicada en el km. 54 del canal de derivación; y en un futuro inmediato se atenderá a la Central Hidroeléctrica POECHOS I
actualmente en construcción.
en el desarrollo agrícola con tendencia a ser empleada también en otros usos como pesquería, Energía, Navegación y/o turismo.
CARACTERISTICAS TECNICAS DE LA PRESA DE POECHOS Año de Construcción : 1972 Inicio de Operación : 1976
Vida Util : 50 AÑOS
Altitud : 108 m.s.n.m
Tipo : Presa de Tierra
Altura : 48 M
Volumen de Diseño : 1000 MMC Cota Máxima de Operación : 103 Volumen Operativo en la Cota 103 : 885 MMC Superficie del espejo de agua al 100% de su capacidad
original : 62 Km2
Superficie del espejo de agua al 60% : 47 KM2 Capacidad de descarga : 5.500 M3/Seg. Area Bajo Riego : 81,800 Ha.
VALLE DEL CHIRA 37,000 Ha.
VALLE DEL MEDIO Y BAJO PIURA 44,800 Ha
La colmatación de la presa Poechos , en 26 años de funcionamiento ha alcanzado 389 MMC, que representa el 43 % del volumen operativo de 885 MMC
En el proceso de colmatación debemos indicar que hasta antes de la presencia del fenómeno del niño extraordinario de 1983, el volumen anual de colmatación se presentaba dentro de los niveles previstos en el diseño es decir entre 8 a 9 MMC/año. Durante los fenómenos del niño extraordinarios de 1983 y 1998 el volumen de colmatación alcanzó un promedio de alrededor de 75 MMC/año.
El proceso de colmatación tiene su origen principalmente, en el arrastre de sedimentos por el río chira provenientes de la erosión laminar o hídrica que se produce en las zonas desprotegidas de la cuenca alta, así mismo de las prácticas culturales que se realizan en los lechos de quebradas importantes como la solana , donde anualmente se depositan mas de 2 MMC de suelo agrícola que en los periodos de avenida es arrastrado al vaso de la presa.
Entre las medidas alternativas que se vienen planteando para contrarrestar este proceso de colmatación se tienen las siguientes :
Utilización de técnicas y métodos de descolmatación, al respecto, debemos indicar que son muy caras y con resultados inciertos.
Elevación de la cortina de la presa
Establecimientos de embalses conexos en la cuenca Catamayo Chira y Cuencas afluentes.
Trabajos de protección en la cuenca alta
Racionalizar la demanda de agua
Situada en la provincia de Sullana, departamento de Piura, es la más grande del país. Gracias a su muro de contención de 48 metros de altura, puede almacenar 1,000 millones de metros cúbicos. Es la infraestructura principal del proyecto de irrigación Chira-Piura.
En noviembre del 2010 se declaró de interés y necesidad pública la ejecución en ella de obras de afianzamiento, así como la reconstrucción del cuenco amortiguador, el revestimiento del canal Miguel Checa y obras complementarias a la III etapa del Proyecto Especial Chira – Piura.
Gallito ciego
Represa de Gallito Ciego
Ubicada en la localidad de Tembladera, distrito de Yonán, provincia de Contumazá, departamento de Cajamarca. Es la tercera represa más grande del país, después de las
de Poechos y Lagunillas.
Embalsa las aguas del río Jequetepeque, con el fin de que puedan ser trasvasadas hacia las tierras del departamento de Lambayeque.
Tiene una capacidad de almacenamiento de 400 millones de metros cúbicos. Posee un muro de contención de tierra zonificada de sección trapezoidal, de 105.4 metros de altura, uno de los más altos del mundo (el mismo que se aprecia en la parte derecha de la primera foto).
La enorme cascada que se observa en primer plano en la segunda foto es el aliviadero de demasías, por donde se evacúa el agua sobrante.
Aparte del riego, el agua embalsada se emplea, metros más abajo, en la Central Hidroeléctrica
de Gallito Ciego.
RESERVORIO GALLITO CIEGO DATOSGENERALES
* Cuenca del Río Jequetepeque :
Coordenadas: Latitudes 6º48' y 7º30' Sur Longitudes 78º22' y 79º41' Oeste
Altitud: entre 00 y 4188 m.s.n.m. * Reservorio Gallito Ciego:
Ubicación: Distrito de Yonán, Provincia de Contumazá, Cajamarca Coordenadas: 7º13’ latitud Sur y 79º10’ longitud Oeste.
Altitud media: 350 m.s.n.m.
El 26 de octubre de 1977 fue creado el proyecto Hidroenergético Jequetepeque – Zaña con la finalidad de almacenar y regular las aguas del Rio Jequetepeque, que comprende tres provincias del departamento de Cajamarca y dos provincias del departamento de La Libertad (Anexo 1), para riego y generación de energía eléctrica, y entre las obras ejecutadas se encuentra el Reservorio Gallito Ciego (Anexo 2).
El Reservorio Gallito Ciego se localiza sobre la parte inferior del río Jequetepeque (Anexo 3), en un estrechamiento del valle con laderas inclinadas, formando un vaso de
aproximadamente 12 km de largo y de 1 a 2 km de ancho, con un área de aprox. 14 km2. Posee un volumen útil de 400.4 millones de metros cúbicos y un volumen para
sedimentos de 86 millones de metros cúbicos, constituyéndose como el segundo de mayor capacidad en el Perú. Este reservorio permite la optimización del riego de más de 35 000 hectáreas, además de otras 7000 hectáreas, en el departamento de La Libertad. Adicionalmente, se encuentra operando la central hidroeléctrica de Gallito Ciego con una potencia máxima de 34000 Kw.
Este embalse fue diseñado para una vida útil de 50 años, pero en la actualidad existen complicaciones a causa de la rápida colmatación del reservorio por los sedimentos. Los cálculos iniciales de aporte de sedimentos que se hicieron no fueron muy exactos, ya que se utilizaron series cortas de concentraciones solidas y análisis de caudales excluyendo los años excesivamente húmedos. Hasta el año 1997 la acumulación de sedimentos registrados fue de 9,559 millones de m3, pero con el fenómeno del Niño de 1997 y 1998 estos incrementaron en forma impresionante, llegando hasta el año 2000 a 65 millones de m3(Anexo 4), de los cuales 41,7 millones de m3 se encuentran ocupando el volumen útil en la cola del embalse 15,1 millones de m3 ocupa la zona cercana a la presa y
estructuras de captación, mientras que los 8,2 millones de m3 restantes se encuentran distribuidos a lo largo del vaso de almacenamiento. Con lo cual, según el informe de barimetría de la Dirección de Operación y Mantenimiento de la DEJEZA, el volumen útil del reservorio ha disminuido en 34,78 millones de m3. Por otro lado, la represa no cuenta con compuertas de purga, y siendo el embalse alargado los sedimentos se acumulan casi en su totalidad.
La razón de la acumulación de sedimentos en la represa se debe a la erosión de los suelos que se encuentran alrededor de la cuenca. Si bien la parte media y alta de la cuenca del río Jequetepeque es el flanco oriental de la Cordillera de los Andes, con lo
cual presenta rocas sedimentarias, poseen condiciones favorables al proceso de erosión debido a su inestabilidad por ser una cuenca joven del Pacífico, con suelos de altas pendientes y desprotegidos de vegetación, zonas susceptibles a los procesos de
intemperismo y lluvias; no es la causa principal. Las actividades humanas han generado graves consecuencias en el proceso de erosión del suelo de la cuenca, siendo entre las principales: la construcción de carreteras y caminos, donde no se toman en cuenta medidas para controlar el efecto de la desestabilización de los taludes; la destrucción y/o alteración de los causes naturales de los ríos, sobre todo mediante la invasión de los mismos y la eliminación de la vegetación en la ribera lo que impide el flujo adecuado del agua; el sobre y mal uso del suelo, generado por el sobre pastoreo, deforestación y la construcción de diques, casas y pueblos en los mismos causes de ríos y quebradas; las explotaciones mineras, que además de erosionar el suelo por remoción de extensas áreas, generan acumulación de relaves facilitando su arrastre a los cauces de los ríos. Como solución al problema de deforestación existente en la zona alta de la cuenca de Jequetepeque, el Proyecto Compensación Equitativa por Servicios Ambientales Hidrológicos (CESAH) inició plantaciones forestales y frutales en 1 975 hectáreas en cuatro sistemas de intervención; agroforestería, silvopasturas, reforestación y protección de bosques naturales con especies de taya, molle, espino, quinual, retama, capulí, tuna, chirimoya, palto, manzana, entre otros; con la finalidad de disminuir la contribucion de sedimentos que viene afectando represa Gallito Ciego. Este proyecto promueve y apoya el cambio de uso de las tierras y la mejora de prácticas de cultivo y manejo de suelos, ya que en los estudios previos al proyecto, se demostró que las prácticas inadecuadas, como la labranza en sentido de la pendiente y deforestación, que realizan los productores de las Microcuencas de la parte alta constituyen gran parte del aporte de los sedimentos.
Este proyecto tiene como meta la distribución de 719,000 plantones que serán financiados por el Gobierno Regional de Cajamarca, el Proyecto Especial Jequetepeque Zaña
(PEJEZA) y la Central Hidroeléctrica, pero al cuidado de los productores. BIBLIOGRAFIA CONSULTADA
* DELGADO L, RAFAELA. 2000. “Estudio inicial de aporte de sedimentos del Río Jequetepeque al Embalse Gallito Ciego”
* ROJAS V. GODOFREDO “Manejo y Aprovechamiento del agua en la cuenca del Rio Jequetepeque” }
