SERVICIO: MANTENIMIENTO GENERAL A UNIDADES AUTOMOTRICES DE LA

(1)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

SERVICIO: MANTENIMIENTO GENERAL A UNIDADES AUTOMOTRICES DE LA SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS MONTERREY

AUTOS Y CAMIONETAS

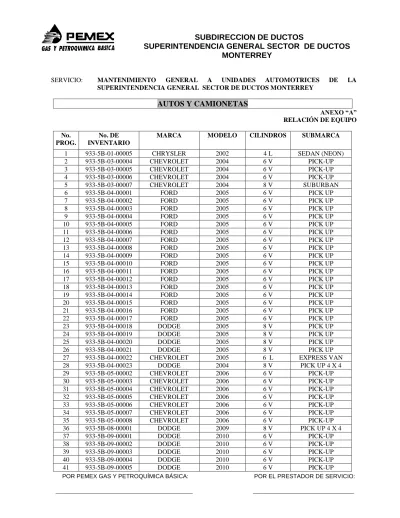

ANEXO “A” RELACIÓN DE EQUIPO No. PROG. No. DE INVENTARIO

MARCA MODELO CILINDROS SUBMARCA

1 933-5B-01-00005 CHRYSLER 2002 4 L SEDAN (NEON)

2 933-5B-03-00004 CHEVROLET 2004 6 V PICK-UP 3 933-5B-03-00005 CHEVROLET 2004 6 V PICK-UP 4 933-5B-03-00006 CHEVROLET 2004 6 V PICK-UP 5 933-5B-03-00007 CHEVROLET 2004 8 V SUBURBAN 6 933-5B-04-00001 FORD 2005 6 V PICK UP 7 933-5B-04-00002 FORD 2005 6 V PICK UP 8 933-5B-04-00003 FORD 2005 6 V PICK UP 9 933-5B-04-00004 FORD 2005 6 V PICK UP 10 933-5B-04-00005 FORD 2005 6 V PICK UP 11 933-5B-04-00006 FORD 2005 6 V PICK UP 12 933-5B-04-00007 FORD 2005 6 V PICK UP 13 933-5B-04-00008 FORD 2005 6 V PICK UP 14 933-5B-04-00009 FORD 2005 6 V PICK UP 15 933-5B-04-00010 FORD 2005 6 V PICK UP 16 933-5B-04-00011 FORD 2005 6 V PICK UP 17 933-5B-04-00012 FORD 2005 6 V PICK UP 18 933-5B-04-00013 FORD 2005 6 V PICK UP 19 933-5B-04-00014 FORD 2005 6 V PICK UP 20 933-5B-04-00015 FORD 2005 6 V PICK UP 21 933-5B-04-00016 FORD 2005 6 V PICK UP 22 933-5B-04-00017 FORD 2005 6 V PICK UP 23 933-5B-04-00018 DODGE 2005 8 V PICK UP 24 933-5B-04-00019 DODGE 2005 8 V PICK UP 25 933-5B-04-00020 DODGE 2005 8 V PICK UP 26 933-5B-04-00021 DODGE 2005 8 V PICK UP

27 933-5B-04-00022 CHEVROLET 2005 6 L EXPRESS VAN

28 933-5B-04-00023 DODGE 2004 8 V PICK UP 4 X 4 29 933-5B-05-00002 CHEVROLET 2006 6 V PICK-UP 30 933-5B-05-00003 CHEVROLET 2006 6 V PICK-UP 31 933-5B-05-00004 CHEVROLET 2006 6 V PICK-UP 32 933-5B-05-00005 CHEVROLET 2006 6 V PICK-UP 33 933-5B-05-00006 CHEVROLET 2006 6 V PICK-UP 34 933-5B-05-00007 CHEVROLET 2006 6 V PICK-UP 35 933-5B-05-00008 CHEVROLET 2006 6 V PICK-UP 36 933-5B-08-00001 DODGE 2009 8 V PICK UP 4 X 4 37 933-5B-09-00001 DODGE 2010 6 V PICK-UP 38 933-5B-09-00002 DODGE 2010 6 V PICK-UP 39 933-5B-09-00003 DODGE 2010 6 V PICK-UP 40 933-5B-09-00004 DODGE 2010 6 V PICK-UP 41 933-5B-09-00005 DODGE 2010 6 V PICK-UP

(2)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

42 933-5B-09-00006 DODGE 2010 6 V PICK-UP 43 933-5B-09-00007 DODGE 2010 6 V PICK-UP 44 933-5B-09-00008 DODGE 2010 6 V PICK-UP 45 933-5B-09-00009 DODGE 2010 6 V PICK-UP 46 933-5B-09-00010 DODGE 2010 6 V PICK-UP 47 933-5B-09-00011 DODGE 2010 6 V PICK-UP 48 933-5B-09-00012 DODGE 2010 6 V PICK-UP 49 933-5B-09-00013 DODGE 2010 6 V PICK-UP 50 933-5B-09-00014 DODGE 2010 6 V PICK-UP 51 933-5B-09-00015 DODGE 2010 6 V PICK-UP 52 933-5B-09-00016 DODGE 2010 6 V PICK-UP 53 933-5B-09-00017 DODGE 2010 6 V PICK-UP 54 933-5B-09-00018 DODGE 2010 6 V PICK-UP 55 933-5B-09-00019 CHEVROLET 2010 6 V PICK-UP 56 933-5B-09-00020 CHEVROLET 2010 6 V PICK-UP 57 933-5B-09-00021 CHEVROLET 2010 6 V PICK-UP 58 933-5B-09-00022 CHEVROLET 2010 6 V PICK-UP 59 933-5B-09-00023 CHEVROLET 2010 6 V PICK-UP 60 933-5B-09-00024 CHEVROLET 2010 6 V PICK-UP 61 933-5B-09-00025 CHEVROLET 2010 6 V PICK-UP 62 933-5B-09-00026 CHEVROLET 2010 6 V PICK-UP

63 933-5B-09-00027 NISSAN 2010 4 L SEDAN (TSURU)

64 933-5B-09-00028 CHEVROLET 2010 6 V PICK-UP 65 933-5B-09-00029 CHEVROLET 2010 6 V PICK-UP 66 933-5B-09-00030 CHEVROLET 2010 6 V PICK-UP 67 933-5B-09-00031 CHEVROLET 2010 6 V PICK-UP 68 933-5B-09-00032 CHEVROLET 2010 6 V PICK-UP 69 933-5B-09-00033 CHEVROLET 2010 6 V PICK-UP 70 933-5B-09-00034 CHEVROLET 2010 6 V PICK-UP 71 933-5B-09-00035 CHEVROLET 2010 6 V PICK-UP

CAMIONES 350

No. PROG. No. DE INVENTARIO

MARCA MODELO CILINDROS SUBMARCA

1 933-5B-02-00015 CHEVROLET 2002 8 V D-350

2 933-5B-02-00017 CHEVROLET 2002 8 V D-350

3 933-5B-02-00018 CHEVROLET 2002 8 V C-350

La presente relación de vehículos podrá variar, cuando esto suceda el supervisor del servicio informará por oficio la actualización de los vehículos a los cuales se dará el servicio contratado.

Estos vehículos estarán sujetos al mantenimiento del presente contrato, una vez que la garantía expedida por el fabricante haya expirado

(3)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

ANEXO “B”

ESPECIFICACIONES GENERALES

I. Objetivo del servicio:

A. _{Mantener en condiciones óptimas de operación, las unidades automotrices de la}

Superintendecia General de Ductos Sector Monterrey, con la finalidad de garantizar su funcionamiento y dar continuidad a las actividades programadas.

B. _{El servicio incluye mano de obra, materiales, refacciones, accesorios y equipo}

especificado en el anexo “C” de esta convocatoria.

II. Iniciación:

A. Los trabajos se iniciarán a partir de la fecha que se indique en el Contrato de servicio. Mediante un oficio de iniciación expedido por PEMEX GAS PETROQUÍMICA BASICA.

III. _{Terminación:}

A. Los trabajos se darán por terminados cuando se agote el monto del contrato y/o se cumpla el plazo del mismo.

IV. _{Lugar(es) para la ejecución del servicio:}

A. _{Los servicios mantenimiento automotriz deberán realizarse en las propias instalaciones}

del prestador de servicio que resulte ganador.

B. Las instalaciones de servicio del licitante deberán de estar ubicados a 20 kms. de la Supttcia. General de Ductos Sector Monterrey, Ubicado en el Libramiento Noreste km. 26+850 Escobedo, N.L.

C.

D.

El proveedor deberá indicar obligatoriamente como requisito indispensable en su propuesta Técnica el lugar e instalación donde se desarrollarán los servicios objeto de esta convocatoria, el cual será evaluado técnicamente conforme a los requerimientos señalado en el punto XII del anexo “B”, así mismo deberá de presentar la documentación que lo avale para su verificación en la etapa de evaluación técnica esto es: Copia simple de Titulo de propiedad, carta compromiso de arrendamiento,

documento formal de renta de instalaciones, documento de compra –venta etc. Los

documentos citados son en forma ejemplificativa mas no limitativa la inobservancia de lo anterior.

El lugar donde se prestara el servicio debera contar con orden y limpieza en todas sus instalaciones

(4)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

El PROVEEDOR deberá contar con herramienta y equipo profesional de calidad que cumpla con lo establecido en los manuales de servicio del equipo a reparar en esta convocatoria y se obliga a mantenerlo en optimas condiciones durante el tiempo de ejecución del contrato. Cualquier atraso originado por malas condiciones del equipo y/o herramienta será imputable al proveedor

VI _Permisos:

Con la finalidad de asegurar a Pémex Gas y Petroquímica Básica los servicios, garantía y asistencia técnica; el proveedor ganador deberá tramitar en caso de que así se requieran, los permisos actualizados de las autoridades locales y federales para permitir el libre acceso y tránsito de las unidades a sus instalaciones para la realización de los trabajos motivo de esta convocatoria.

VII _{Plazo de ejecución de los servicios}_.

Máximo: Plazo máximo al 31 de Diciembre del 2011.

VIII Monto del ejercicio:

Mínimo. $

560,000.00

Máximo: $

1;400,000.00

IX Forma de ejecución y control:

A. Será mediante la solicitud por escrito (orden de servicio) generada por el usuario y autorizada por el personal que tenga la autoridad necesaria para este fin, coordinada por el supervisor del contrato, la cual será entregada al proveedor para su ejecución.

B. _{Será responsabilidad del proveedor la correcta recepción e inventario del estado físico de}

la unidad así como de los accesorios y componentes, herramientas, radio, tapones, micas, parrilla, biseles, nivel de combustible, documentos, llanta de refacción, espejos, golpes exteriores, sistema de luces en general.

C. Será responsabilidad del proveedor cualquier daño que sufriera la unidad por mala operación o maniobra, así como el cuidado y protección de la tapicería interior durante la ejecución de los servicios.

D. Una vez terminado el servicio, el equipo será entregado al usuario limpio de grasas, aceites y/o materiales diversos utilizados durante la reparación, quien deberá recibir de conformidad, anotando su nombre, firma, ficha y fecha de terminación en el generador del servicio, avalado por el supervisor, en caso contrario dichas personas estarán facultadas para rechazar el servicio efectuado, hasta que la unidad sea entregada en los términos estipulados en el contrato.

X _{Horario del servicio:}

1. El proveedor deberá adaptar su horario en el desarrollo del servicio en la forma siguiente: de Lunes a Viernes de 8:00 a 18:00 hrs. Sábados de 8:00 a 13:00 hrs.

Para casos extraordinarios y de contingencias, el proveedor se obliga a tener personal disponible previa solicitud de parte de la supervisión.

XI Equipo que se atenderá

A _{Será mediante la solicitud por escrito (orden de servicio) generada por el usuario y}

(5)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

supervisor del contrato, la cual será entregada al proveedor para su ejecución.

Será responsabilidad del proveedor la correcta recepción e inventario del estado físico de la unidad así como de los accesorios y componentes, herramientas, radio, tapones, micas, parrilla, biseles, nivel de combustible, documentos, llanta de refacción, espejos, golpes exteriores, sistema de luces en general.

Una vez terminado el servicio, el equipo será entregado al usuario limpio de grasas, aceites y/o materiales diversos utilizados durante la reparación, quien deberá recibir de

conformidad, anotando su nombre, firma, ficha y fecha de terminación en el generador del servicio, avalado por el supervisor, en caso contrario dichas personas estarán facultadas para rechazar el servicio efectuado, hasta que la unidad sea entregada en los términos estipulados en el contrato.

UNIDAD MARCA TIPO CANT

AUTOMOTRIZ CHRYSLER NEON (SEDAN) 1

AUTOMOTRIZ CHEVROLET ESTACAS C-35, MOD. 2002 3

AUTOMOTRIZ CHEVROLET PICK-UP MOD.2004 3

AUTOMOTRIZ CHEVROLET SUBURBAN 2004 1

AUTOMOTRIZ CHRYSLER PICK-UP RAM 4 X 4 2004 1

AUTOMOTRIZ CHRYSLER RAM-2500 2005 DOBLE CABINA 4

AUTOMOTRIZ CHEVROLET EXPRESS VAN MOD.2005 1

AUTOMOTRIZ FORD PICK-UP MOD. 2005 17

AUTOMOTRIZ CHRYSLER RAM-2500 2009 DOBLE CABINA 4X4 1

AUTOMOTRIZ CHRYSLER PICK-UP RAM-1500 2010 18

AUTOMOTRIZ NISSAN TSURU (SEDAN) MOD. 2010 1

TOTAL 74

XII Infraestructura:

XIII Plantilla mínima de Recursos Humanos:

CATEGORÍAS

CANTIDAD

Oprio. Especialista Mecánico, Comb. Int., Fuel Inyecction

2 Operario Electricista, con especialización Fuel Inyecction

1 Ayudantes de Operario

3 TOTAL

6

XIII.1 La superficie mínima que deberán tener las instalaciones es de 250 m2,

completamente cerrada de las cuales cuando menos deberán estar techados 150 m2.

(6)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

los tengan.

XIV. Refacciones y Materiales:

A. Las refacciones y materiales indicados en el anexo “C” que se utilizarán en este servicio, serán suministrados por el proveedor, debiendo ser nuevas y cumplir con las especificaciones y normas de calidad del fabricante

B. En los casos en que Pémex Gas cuente con las refacciones y/o materiales requeridos en los servicios, (incluye lubricantes) serán proporcionados por el supervisor, con el fin de desincorporar los inventarios activos de la Institución.

C. Cualquier daño secundario que sufra el equipo, como consecuencia de la mala calidad de los materiales utilizados y/o mala instalación, será con cargo al proveedor, prolongando la vigencia del plazo de garantía, por un periodo adicional, igual al tiempo perdido en la corrección de la falla, las refacciones, materiales y equipo requeridos, serán proporcionados en su totalidad por el proveedor, sin cargo alguno para Pémex Gas y Petroquímica Basica.

D. El proveedor deberá contar con toda la información técnica - financiera necesaria para la realización de todos los servicios, así como para comprobar en su oportunidad ante Pémex Gas y Petroquímica Básica, cualquier aclaración derivada de los materiales, medidas, tolerancias; y respaldar la originalidad de las refacciones que se estén instalando según sea el caso que se presente.

E Las Refacciones empleadas deberán ser nuevas no reparadas, rehabilitadas ni refabricadas.

F. El supervisor deberá tener acceso a toda información que solicite para verificar avances de los servicios ejecutados y/o a ejecutar

XV Tiempos de Ejecución :

A. El tiempo de ejecución de los trabajos para cada servicio de los equipos será de: MAXIMO; 15 DIAS NATURALES PARA REPARACIONES MECANICAS MAYORES MAXIMO; 02 DIAS NATURALES PARA REPARACIONES MECANICAS MENORES. MAXIMO; 15 DIAS NATURALES PARA REPARACIONES ELECTRICAS MAYORES MAXIMO; 02 DIAS NATURALES PARA REPARACIONES ELECTRICAS MENORES. B. El tiempo de ejecución para reparaciones mecánicas mayores será máximo de (15 días )

1.- Reparaciones generales de motor. ( 6 y 8 cilindros )

C. El tiempo de ejecución para reparaciones eléctricas mayores será de (15 dias)

1.- Reparaciones generales del sistema eléctrico, instalación completa de la unidad

2.- Reparaciones eléctricas de computadora, sensores e indicadores y bomba de combustible.

D. 1.- Reparaciones mecánicas menores combinadas será máximo de (02 días) 2.- Reparaciones cabezas de motor ( 6 y 8 cilindros)

3.- Reparaciones sistemas de suspensión y/o dirección. 4.- Reparación del sistema de embrague.

(7)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

6.-Reparación de frenos y/o escape y/o catalizadores, tubos de escape 7.-Trabajos de soldadura diversos

8.-Trabajos de maquinados diversos

XVI Garantías del Servicio:

A

B

C

Reparaciones mecánicas mayores, 180 días naturales, se consideran:

II.-MANTENIMIENTO CORRECTIVO: ESPECIFICACIÓN PARTICULAR N°1, N°3, N°6 , N°7, N°8, N°9 DEL ANEXO B2 MANTTO. CORRECTIVO

Reparaciones eléctricas mayores, 60 días naturales se considera

II.-MANTENIMIENTO CORRECTIVO: REPARACIÓN DE MOTOR DE ARRANQUE ESPECIFICACIÓN PARTICULAR N°4 ANEXO B2 MANTTO. CORRECTIVO

Reparaciones mecánicas menores, 60 días naturales se consideran: I.- SERVICIOS DE MANTENIMIENTO PROGRAMADO

Especificación Particular 1, Especificación Particular 2 y Especificación Particular 3

II.- MANTENIMIENTO CORRECTIVO Especificación Particular 2,

Reparaciones eléctricas menores, 15 días naturales

II.-MANTENIMIENTO CORRECTIVO: REPARACIÓN DE ALTERNADOR ESPECIFICACIÓN PARTICULAR N°5 ANEXO B2 MANTTO. CORRECTIVO

El sistema de alarma antirrobo y batería será lo estipulado en la póliza de garantía del fabricante o por lo menos 24 Meses (2 Años) de uso.

Con relación a los casos de una reparación de motor (rectificación, empacado, anillado, etc.) la garantía deberá ser de 40,000 Kilómetros o un Año de uso, lo que suceda primero Garantías que el “prestador de servicios” deberá de respetar, en reparaciones y refacciones, para los servicios de mantenimiento preventivo y correctivo

Reparaciones Tiempos de garantías

Motor: Medio motor Motor Básico 3/4 Servicio de afinación Reemplazo de soportes Servicio general de lubricación Eliminar fugas de aceite Lavar cuerpo de aceleración Sistema de distribución: 6 meses 6 meses 3 meses 6 meses 1 meses 2 meses 1 mes

(8)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

Cambio de cables bujías

Cambio de bobina de encendido Cambio de distribuidor

Limpieza de distribuidor Cambio modulo dis

Cambio cadena o banda de distribución Sistema eléctrico:

Verificar régimen de carga Reparar alternador Reemplazo de batería Reparar motor de arranque Cambio de banda de alternador. Sistema de combustible: Reemplazo de filtros

Cambio bomba de combustible eléctrica Lavado tanque de combustible y líneas Reemplazo relevador bomba de combustible.

Sistema de enfriamiento: Servicio radiador

Cambio de anticongelante

Reemplazo de mangueras de sistema de enfriamiento

Reemplazo de bomba de agua Eliminar fugas de agua

Reparar motoventilador Cambio de termostato

Cambio bulbo de temperatura

Cambio de relevador de motoventilador Reemplazo de banda de bomba de agua.

Sistema de frenos: Limpieza y ajuste

Reemplazo de balatas traseras y delanteras

Cambio de bomba de freno Cambio de cilindros esclavos Cambio de reforzador de frenos Reemplazar masas delanteras Cambio de baleros Sistema de suspensión: Alineación y balanceo 3 meses 1 mes 6 meses 1 mes 1 mes 3 meses 15 días 1 mes 3 meses 1 mes 1 mes 15 días 1 mes 1 mes 15 días 1 mes 3 meses 3 meses 6 meses 1 mes 1 mes 15 días 15 días 15 días 1 mes 1 mes 3 meses 6 meses 6 meses 6 meses 3 meses 3 meses 1 mes

(9)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

Reemplazo de amortiguadores traseros y delanteros

Cambio de rotulas superiores e inferiores Cambio de gomas de barra estabilizadora

Cambio de bujes de orquilla Reemplazo de bieletas

Reapretar suspensión delantera y trasera

Reparar muelles traseros cambiando bujes.

Transmisión: Reemplazo de aceite

Reparación general de transmisión Cambio de soportes

Afinación de transmisión

Reparación general de diferencial Cambio de embrague

Cambio de control hidráulico de embrague

Sistema de escape:

Reparar líneas de sistema de escape soldando Cambio de silenciador Cambio de resonador Cambio de catalizador Cambio de soportes 12 meses 6 meses 3 meses 6 meses 6 meses 1 mes 12 meses 1 mes 12 meses 6 meses 6 meses 12 meses 3 meses 3 meses 20 días 3 meses 3 meses 12 meses 1 mes

Seguro de Responsabilidad Civil General para Taller de Reparación o Garage de Vehículos:

El Proveedor será el único responsable de contar con las pólizas de seguros que, conforme a la naturaleza y complejidad de los alcances del contrato, estime necesario.

XVII Sanciones :

A Penas convencionales a cargo del proveedor por atraso en el cumplimiento de las fechas pactadas de entrega o prestación del servicio serán las establecidas por las Políticas, Bases y Lineamientos en Materia de Adquisiciones, Arrendamientos y Servicios, de Petróleos Mexicanos, Organismos Subsidiarios y Empresas Filiales.

(10)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

A. En los últimos tres días de cada mes posterior a los períodos de ejecución de los trabajos, el proveedor deberá presentar facturas de acuerdo a los ordenes de servicio de los servicios ejecutados a los equipos que lo hayan requerido, resumidos en una relación anexa, junto con las ordenes de servicio, así como una relación que indique el consumo por partida del anexo “C”. La información deberá ser procesada en computadora.

B. Las ordenes de servicio y estimación deberá de entregarse para su revisión y autorización de la supervisión, y anexar un resumen en un disco flexible de 3 ½ “ de respaldo que contenga dicha información y será requisito indispensable entregarlas debidamente formalizadas en carpetas para llevar un mejor control y archivo.

C. Los plazos de pago serán en un plazo de 30 (Treinta) días naturales, contados a partir de que de que la estimación y la factura sean recibidas en la ventanilla única

XIX Precios unitarios

A Será motivo de descalificación para el proveedor que presente precios irreales del mercado en cualquiera de las partidas que integran el Anexo “C” de la presente convocatoria.

XX Protección al medio ambiente.

Con el fin de cumplir con lo estipulado en las disposiciones en materia de seguridad industrial y protección ambiental, los proveedores de P. G. P. B. reportarán las estadísticas de accidentes de su personal a través del formato E-1, mismo que será proporcionado a la empresa ganadora por el supervisor de P. G. P. B., al dar inicio el contrato, el proveedor ganador es responsable de conocer y cumplir durante la ejecución del servicio contratado, las disposiciones en materia de seguridad industrial y protección ambiental , así como lo establecido en la norma No.03.0.03 "ACCESO DE PERSONAS A LAS INSTALACIONES DE PETRÓLEOS MEXICANOS" y lo dispuesto en el reglamento aplicable, de acuerdo al tipo de servicio, en la " LEY GENERAL DEL EQUILIBRIO ECOLÓGICO Y LA PROTECCIÓN AL MEDIO AMBIENTE”

(11)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

ANEXO “B-1”

ESPECIFICACIONES PARTICULARES

I.-MANTENIMIENTO PROGRAMADO

El mantenimiento programado se debe incluir mano de obra, materiales y refacciones de acuerdo a los alcances de servicios que a continuación se describen:

A.- ALCANCES DE SERVICIOS DE MANTENIMIENTO

PROGRAMADO

Especificación Particular No.- 1:

Servicio “A” cada 5,000 kilómetros:

-

1.- Aceite de motor y filtro.

- Alcance: Se deberá de cambiar el aceite y el filtro del motor, revisando fugas en el tapón de drenado del carter, como en el empaque del filtro, El proveedor proveerá el aceite y el filtro específico para la unidad (Según especificaciones de motor).

- Revisión y/o reposición de niveles, se revisarán los puntos de fluidos y en caso necesario se llenarán hasta un litro.

2.- Servicio al sistema de enfriamiento.

Alcance: Se revisará fugas de fluidos en el sistema de enfriamiento, de correctivos, reposición de anticongelante, verificación del funcionamiento del ventilador, de la bomba de agua y se revisarán niveles.

-

3.- Filtro de aire: Limpieza.

- Alcance: Se deberá limpiar el filtro de aire, inspeccionando que el sistema de succión del motor se encuentre en condiciones optimas para su buen funcionamiento.

4.- Batería: limpiar conexiones de requerirlo (si muestra corrosión)

5.- Sistema de combustible y revisión de líneas de gasolina.

6.- Revisión del Estado de los Indicadores de los Sensores.

7.- Revisión del Estado de la Llanta de Refacción.

Especificación Particular No.- 2:

(12)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

-

1.- Niveles y Fugas: verificar y corregir aceite de motor, trasmisión sistema de

enfriamiento, dirección y frenos.

-2.- Sistema de enfriamiento: Verificar mangueras y abrazaderas.

Alcance: Se verificarán mangueras y abrazaderas, se revisará fugas de fluidos en el sistema de enfriamiento, en caso de tener que rellenar, será con el anticongelante recomendado por el fabricante.

3.- Aceite de motor y filtro:

Alcance: Se deberá de cambiar el aceite y el filtro del motor, revisando fugas en el tapón de drenado del carter, como en el empaque del filtro, El proveedor proveerá el aceite y el filtro específico para la unidad.

4.- Verificar sistema de combustible (bomba, filtro, tanque y líneas).

-

5.- Filtro de aire: Reemplazar.

- Alcance: Se deberá cambiar el filtro de aire, inspeccionando que el sistema de succión del motor se encuentre en condiciones optimas para su buen funcionamiento.

6.- Batería: limpiar conexiones de requerirlo (si muestra corrosión)

7.- Sistema de Reposición de filtro de combustible y revisión de líneas de

gasolina

8.- Sistema de Frenos, Limpieza y/o ajuste

9.- Verificar y/o rotación de llantas.

10.- Revisión de dirección y suspensión (Diagnóstico).

Alcance: Se hará a la unidad alineación y balanceo de las 4 llantas. Se reapreta suspensión delantera y trasera, y se lubricará. Se hará una inspección general amortiguadores delanteros y traseros, rotulas inferiores y superiores, gomas de barra estabilizadora, bujes de orquilla, bieletas, muelles traseros cambiando bujes, los cuales de acuerdo al Reporte de Inspección que posteriormente serán reemplazados y autorizados por el supervisor, conceptos que se encuentran cotizados en el anexo “C” de correctivos.

-

11.- Revisión de bandas (Diagnóstico).

- Alcance: Se verificará el estado en que se encuentren las bandas en la unidad, así como

las poleas y tensores, ajustándolas en caso de ser necesario esto si la unidad trae ajustador manual. Si se tiene que reponer alguna refacción se deberá realizar conforme al Reporte de Inspección del anexo “C” de Correctivos.

(13)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

- Alcance: Se deberá cambiar bujías según los cilindros del motor, con bujías según la recomendación del fabricante.

-

13.- Limpieza de válvula PCV.

14- Verificar estado de juntas y engrasar flecha.

15- Engrasar baleros de las 4 ruedas.

- Alcance: Se limpiarán los baleros de las 4 ruedas y se engrasarán con grasa especial para balero, en caso de necesitar reemplazar alguno, se deberá realizar de acuerdo al Reporte de Inspección.

-

16- Limpieza de inyectores.

- En los vehículos de sistema de inyección se deberá de limpiar los inyectores, los líquidos utilizados para la limpieza de inyectores y carburador deberán integrados en el precio del mantenimiento

-

17- Limpieza de Sensores y cuerpo de aceleración.

Las refacciones y mano de obra que deberán ajustarse y aplicarse los procedimientos establecidos de acuerdo a la Marca de los vehículos que se indican en el anexo “C” de mantenimiento Correctivo.

18.- Revisión del Estado de la Llanta de Refacción.

Especificación Particular No.- 3:

Servicio “D” cada 20,000 Kilómetros: (afinación de motor).

-

1.- Niveles y Fugas: verificar y corregir aceite de motor, trasmisión sistema de

enfriamiento, dirección y frenos.

-

2.- Sistema de enfriamiento: Verificar mangueras y abrazaderas.

Alcance: Se verificarán mangueras y abrazaderas, se revisará fugas de fluidos en el sistema de enfriamiento, en caso de tener que rellenar, será con el anticongelante recomendado por el fabricante.

-

3.- Aceite de motor y filtro:

Alcance: Se deberá de cambiar el aceite y el filtro del motor, revisando fugas en el tapón de drenado del carter, como en el empaque del filtro, El proveedor proveerá el aceite y el filtro específico para la unidad.

-

4.- Verificar sistema de combustible (bobina, filtro, tanque y líneas).

-

5.- Verificar sistema de combustible necesario (carter, radiador, cilindro maestro,

caja de dirección, transmisión y diferencial).

(14)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

Alcance: Se deberá cambiar el filtro de aire, inspeccionando que el sistema de succión del motor se encuentre en condiciones optimas para su buen funcionamiento.

-

7.- Batería: limpiar conexiones de requerirlo (si muestra corrosión)

-

8.- Sistema de Reposición de filtro de combustible y revisión de líneas de

gasolina

-

9.- Sistema de Frenos, Limpieza y/o ajuste

-

10.- Verificar y/o rotación de llantas.

-

11.- Revisión de dirección y suspensión (Diagnóstico).

Alcance: Se hará a la unidad alineación y balanceo de las 4 llantas. Se reapreta suspensión delantera y trasera, y se lubricará. Se hará una inspección general amortiguadores delanteros y traseros, rotulas inferiores y superiores, gomas de barra estabilizadora, bujes de orquilla, bieletas, muelles traseros cambiando bujes, los cuales de acuerdo al Reporte de Inspección que posteriormente serán reemplazados y autorizados por el supervisor, conceptos que se encuentran cotizados en el anexo “C” de correctivos.

-

12.- Revisión de bandas (Diagnóstico).

Alcance: Se verificará el estado en que se encuentren las bandas en la unidad, así como las poleas y tensores, ajustándolas en caso de ser necesario esto si la unidad trae ajustador manual. Si se tiene que reponer alguna refacción se deberá realizar conforme al Reporte de Inspección del anexo “C” de Correctivos.

-

13.- Cambio de bujías.

Alcance: Se deberá cambiar bujías según los cilindros del motor, con bujías de platino deacuerdo a la marca del vehículo.

-

12.- Limpieza de válvula PCV.

-

13- Verificar estado de juntas y engrasar flecha.

-

14- Engrasar baleros de las 4 ruedas.

Alcance: Se limpiarán los baleros de las 4 ruedas y se engrasarán con grasa especial para balero, en caso de necesitar reemplazar alguno, se deberá realizar de acuerdo al Reporte de Inspección.

-

15- Limpieza de inyectores.

En los vehículos de sistema de inyección se deberán de limpiar los inyectores, los líquidos utilizados para la limpieza de inyectores y carburadores deberán estar integrados en el precio del mantenimiento.

-

16.- Diagnóstico del sistema eléctrico (Sé específica en Anexo“C”)

Alcance: Se revisaran todas las partes eléctricas tales como Alternador, Motor de Arranque, alumbrado en general y cableado, en caso de reparación de alguna de las

(15)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

partes se realizara el trabajo de acuerdo a lo estipulado en el reporte de Inspección de acuerdo a la Especificación Particular No.- 5 y 6 del anexo “C” de Correctivos.

-

17.- Revisión de soportes de motor y caja de velocidades

Alcance: Se revisara el estado de los Soportes del motor y de la transmisión reponiéndolos en caso de ser necesario conforme al anexo correspondiente

-

18- Limpieza de Sensores y cuerpo de aceleración.

Las refacciones y mano de obra que deberán ajustarse y aplicarse los procedimientos establecidos de acuerdo a la Marca de los vehículos que se indican en el anexo “C” de mantenimiento Correctivo.

(16)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

ANEXO “B-2”

ESPECIFICACIONES PARTICULARES

II.-MANTENIMIENTO CORRECTIVO

Especificación Particular No.- 1

1.- Reparación General de Motor

Este concepto abarca la mano de obra y refacciones necesarias que deberá de proporcionar el proveedor para llevar la reparación que consiste en:

1).- Juego de Anillos 9).- Bomba de Aceite 16).- Rectificado

Monoblock

2).- Juego de Empaques 10).- Válvulas de Admisión y Escape 17).- Rectificador de

Cigüeñal

3).- Juego de Camisas 11).- Engrane del árbol de levas 18).-Rect. de Cabezas de

Motor

4).- Juego de Pistones 12).- Engrane de Cigüeñal - Asientos

5).- Juego de Botadores 13).- Cadena de Tiempo - Guías

6).- Metales de Biela 14).- Juego de Sellos para agua - Válvulas 7).- Metales de Bancada 15).- Juego de Afinación 19).-Alinear Vielas 8).- Bujes de árbol de levas

Se tendrá que afinar el motor para su buen funcionamiento con cambio de bujías, cables, filtro de aire y combustible, aceite y filtro, válvula PCV y limpieza de inyectores, el motor deberá ser entregado funcionando correctamente sin fallas, esto es para Marcas de Vehículos indicadas en el anexo “C”

Especificación particular No.-2

2.-Sistema de Frenos

Este concepto abarca todas la actividades y refacciones necesarias que deberá de

proporcionar el proveedor para llevar a cabo la reparación del Sistema de Frenos de las

unidades automotrices que consiste en el cambio de balatas traseras, balatas delanteras,

pastillas para frenos delanteras, pastillas para frenos traseras, gomas traseras, rectificación

de discos trasero, rectificación de tambores, revisar lavar y engrasar baleros de las ruedas

(17)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

traseras y delanteras, reposición de liquido de frenos, purgar ruedas, ajustar pedal y lubricar

articulaciones de freno de mano. Los líquidos utilizados para la limpieza de las partes

deberán ser integrado en el precio de refacciones y de mano de obra, así como la tornillería ,

clavos y candados .

Especificación Particular No.- 3

3.- Servicio general de Suspensión y Dirección

Los conceptos que contendrán el servicio general de Suspensión y Dirección serán los

siguientes:

1) Baleros de Ruedas limpiar y lubricar

2) Alineación de las Ruedas delanteras

3) Balanceo de las cuatro ruedas

4) Rotación de las ruedas

5) Revisión de suspensión y amortiguadores, su reposición será de acuerdo al

reporte de inspección de la refacciones indicadas en el anexo “C” de correctivos.

6) Reemplazo de terminales y/o varillas de dirección hidráulica.

7)

Juego de hules de tirantes estabilizadores

Especificación particular No.-4

4.- Reparación de motor de arranque

Para llevar el mantenimiento en reparación menor ,consiste en desmontar , desarmar

, armado y montaje de motor de arranque cambios de juego de bujes y/o baleros ,

juego de carbones , impulsor de arranque, seguros de flecha, limpieza, conexiones

eléctricas , revisión del cableado . Previo diagnostico de una reparación mayor que

será reportado al supervisor para su autorización esto es para Marcas de Vehículos

indicadas en el anexo “C”.

Especificación particular No.-5

5.- Reparación de alternador

Para el mantenimiento del alternador consiste en desmontar, desarmar, armado y

montaje, limpieza con solvente cambio de juego de carbones, baleros delanteros y

trasero, placa rectificadora y regulador. Previo diagnostico que será reportado al

supervisor para su autorización esto es para Marcas de Vehículos indicadas en el

anexo “C” Correctivos.

(18)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

Especificación Particular No.- 6

6.- Reparación de Sistema de Embrague

Los conceptos que contendrá la Reparación de Sistema de Embrague serán los siguientes:

1)Cepillar volante

2)Reemplazar Collarín

3)Reemplazar Plato de Presión

4)Reemplazo de rol piloto

5)Sistema hidráulica de embrague (reemplazo de bomba y cilindro

)

Especificación Particular No.- 7

7.- Reparación de Transmisión

1) Tren De Engranes Superiores

7) Tapa Selectora

2) Tren De Engranes Inferiores

8) Candelero

3) Kit De Baleros (juegos)

9) Barra De Mando

4) Kit De Retenes (juegos)

10) Yugo De Trasmisión

5) Kit Empaques (juegos)

11) Bastón De Cambios

6) Kit De Sincronizadores (juegos)

Especificación Particular No.- 8

8.- Reparación de Diferencial

1) Corona

2) Piñón

3) Reten de Piñón

4) Satélite

(19)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

5) Planetario

6) Lainas de ajuste

7) Baleros

8) Flecha de Diferencial

9) Kit de Baleros de Flecha (juegos)

Especificación Particular No.- 9

9.- Servicio de Instalación de Clima

1) CARGA DE GAS

2) CALEFACCION ( RADIADOR Y MANGUERAS ) 3) COMPRESOR

4) EVAPORADOR 5) CONDENSADOR

(20)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

A N E X O “ E-1 ”

MAQUINARIA Y EQUIPO QUE PROPORCIONARÁ PEMEX GAS Y

PETROQUÍMICA BÁSICA:

Queda establecido que PEMEX GAS Y PETROQUÍMICA BÁSICA no proporcionará ningún tipo de maquinaria, equipo, transporte o herramienta para la ejecución de los trabajos objeto de este contrato.

Se firma este anexo en la Ciudad de Monterrey, N.L., a los ___ días del mes de ______________ del 2011.

POR PEMEX GAS Y PETROQUIMICA BASICA :

_______________________________________

POR EL PRESTADOR DE SERVICIO :

__________________________________

(21)

SUBDIRECCION DE DUCTOS

SUPERINTENDENCIA GENERAL SECTOR DE DUCTOS

MONTERREY

ANEXO “E-2”

MAQUINARIA Y EQUIPO MÍNIMO QUE DEBERÁ PROPORCIONAR EL

CONTRATISTA

LABORATORIO PARA AFINACIÓN DE MOTORES A GASOLINA INCLUYENDO FUEL INJECTION.

FOSA PARA ALINEACIÓN CON EQUIPO INSTALADO. EQUIPO DE BALANCEO PARA RUEDAS.

RAMPAS DE TIPO HIDRÁULICO, NEUMÁTICO O ELÉCTRICO. COMPRESOR CON SISTEMA DE AÍRE COMPRIMIDO.

CONFORMADORA Y REMACHADORA DE BALATAS.

CARGADOR DE ACUMULADORES CON CAPACIDAD PARA DOS BATERÍAS (TURGAR). PROBADOR DE ARMADURAS Y ROTORES (GROWLER).

DENSÍMETRO MULTÍMETRO SCANNER

Queda establecida que la anterior relación es enunciativa, más no limitativa, por lo que “LA CÍA. CONTRATISTA” proporcionará TODO tipo de maquinaria, equipo, transporte o herramienta necesaria para la ejecución de los trabajos objeto de este contrato.

Se firma este anexo en la Ciudad de Monterrey, Nuevo León, a los ___ días del mes de __________ de 2011.
