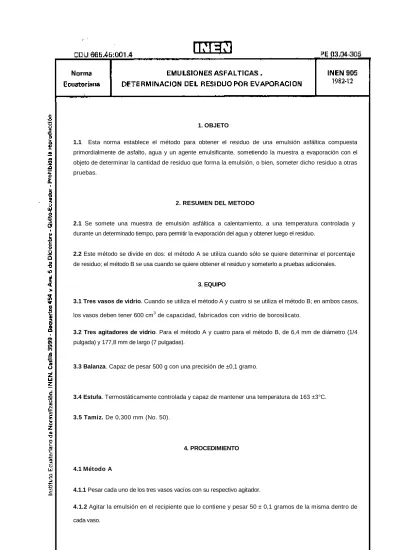

1. OBJETO
1.1 Esta norma establece el método para obtener el residuo de una emulsión asfáltica compuesta primordialmente de asfalto, agua y un agente emulsificante, sometiendo la muestra a evaporación con el objeto de determinar la cantidad de residuo que forma la emulsión, o bien, someter dicho residuo a otras pruebas.
2. RESUMEN DEL METODO
2.1 Se somete una muestra de emulsión asfáltica a calentamiento, a una temperatura controlada y durante un determinado tiempo, para permitir la evaporación del agua y obtener luego el residuo.
2.2 Este método se divide en dos: el método A se utiliza cuando sólo se quiere determinar el porcentaje de residuo; el método B se usa cuando se quiere obtener el residuo y someterlo a pruebas adicionales.
3. EQUIPO
3.1 Tres vasos de vidrio. Cuando se utiliza el método A y cuatro si se utiliza el método B; en ambos casos,
los vasos deben tener 600 cm3 de capacidad, fabricados con vidrio de borosilicato.
3.2 Tres agitadores de vidrio. Para el método A y cuatro para el método B, de 6,4 mm de diámetro (1/4 pulgada) y 177,8 mm de largo (7 pulgadas).
3.3 Balanza. Capaz de pesar 500 g con una precisión de ±0,1 gramo.
3.4 Estufa. Termostáticamente controlada y capaz de mantener una temperatura de 163 ±3°C.
3.5 Tamiz. De 0,300 mm (No. 50).
4. PROCEDIMIENTO
4.1 Método A
4.1.1 Pesar cada uno de los tres vasos vacíos con su respectivo agitador.
4.1.2 Agitar la emulsión en el recipiente que lo contiene y pesar 50 ± 0,1 gramos de la misma dentro de cada vaso.
(Continúa)
INEN 905 1982-12
4.1.3 Colocar durante 2 horas los vasos y su contenido dentro de la estufa ajustada a 163 ± 3°C.
4.1.4 Sacar los vasos de la estufa; agitar uniformemente el contenido y volverlos a colocar en la estufa por una hora más.
4.1.5 Al término del período de calentamiento, sacar los vasos de la estufa, dejarlos enfriar a temperatura ambiente y pesar cada uno de ellos junto con su agitador.
4.2 Método B
4.2.1 Proceder de acuerdo a lo indicado en el numeral 4.1, utilizando cuatro muestras en lugar de tres.
4.2.2 Después de determinar el residuo, volver a colocar los vasos en la estufa hasta que el residuo de asfalto se encuentre suficientemente fluido para pasar a través de un tamiz de 0,300 mm (No. 50); esta operación requiere, generalmente, de 15 a 30 minutos.
4.2.3 Verter el residuo dentro de los moldes o recipientes para realizar los ensayos requeridos.
5. CÁLCULOS
5.1 Calcular el porcentaje de residuo de cada vaso mediante la siguiente ecuación:
Donde:
X = peso del vaso, agitador y residuo, en gramos.
Y = peso del vaso y agitador antes del ensayo, en gramos.
5.2 Reportar los porcentajes de residuo por evaporación como el promedio de los tres resultados obtenidos, en el caso del método A, o como el de los cuatro resultados obtenidos, en el caso del método B.
6. ERRORES DE METODO
6.1 Repetibilidad. Los resultados por duplicado obtenidos por un mismo operador deberán considerarse aceptables, si ellos no difieren en más de las cantidades indicadas en la Tabla 1.
TABLA 1. Repetibilidad y reproducibilidad.
RESIDUO POR EVAPORACION
% EN PESO
REPETIBILIDAD
% EN PESO
REPRODUCIBILIDAD
% EN PESO
50 a 70 0,4 0,8
(Continúa)
-2- 1982-079
INEN 905 1982-12
7. INFORME DE RESULTADOS
7.1 En el informe de resultados, deben indicarse el método usado y el resultado obtenido. Debe mencionarse, además, cualquier condición no especificada en esta norma o considerada opcional, así como cualquier circunstancia que pueda haber influido sobre el resultado.
7.2 Deben incluirse todos los detalles para la completa identificación de la muestra.
INEN 905 1982-12
APENDICE Z
Z.1 NORMAS A CONSULTAR
INEN 922 Materiales bituminosos Muestreo.
Z.2 BASES DE ESTUDIO
Designation ASTM D - 244. Standard method of testing. Emulsified asphalts. American Society for Testing and Materials. Filadelfia, 1982.
-4- 1982-079
INFORMACIÓN COMPLEMENTARIA
Documento: TITULO: EMULSIONES ASFALTICAS. DETERMINACION Código:
NTE INEN 905 DEL RESIDUO POR EVAPORACION PE 03.04-305
ORIGINAL:
Fecha de iniciación del estudio:
REVISION:
Fecha de aprobación anterior por Consejo Directivo Oficialización con el Carácter de
por Acuerdo No. de
publicado en el Registro Oficial No. de Fecha de iniciación del estudio:
Fechas de consulta pública: de 1980-11-04 a 1981-01-15
La Norma en referencia no fue estudiada por el Subcomité Técnico por considerarlo así la Dirección General Subcomité Técnico:
Fecha de iniciación: Fecha de aprobación:
Integrantes del Subcomité Técnico:
NOMBRES: INSTITUCIÓN REPRESENTADA:
Otros trámites:
♦
4Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada mediante Acuerdo Ministerial No. 235 de 1998-05-04 publicado en el Registro Oficial No. 321 del 1998-05-20
El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1982-12-09
Oficializada como: OBLIGATORIA Por Acuerdo Ministerial No. 208 del 1983-05-18 Registro Oficial No. 510 del 1983-06-09
