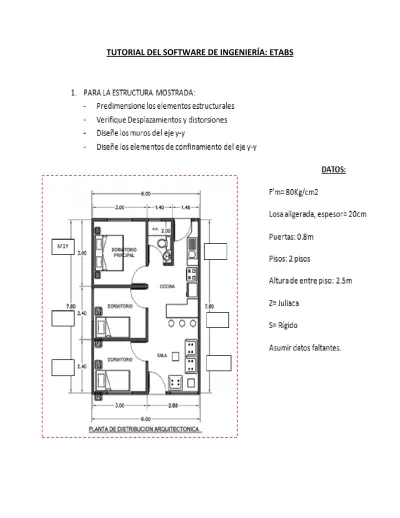

Colocamos “No” si no hay referencia y “choose” si hay
CORREGIR SEGÚN EL PLANO LAS GRIPS
Para obtener funciones como la calculadora colocamos: “Shit + enter” : calculadora
Ojo en centímetros!!
AHORA HACEMOS PARA LA ALBAÑILERIA
HACEMOS LA VIGA DE 14x40
Primero borramos todos los elementos existentes, para luego crear el material LOSA 20
NOTA: DECK: LOSA ALIGERADA SLAB: LOSA MACIZA WALL: MURO
FINALMENTE, DEBE QUEDAR ASI…
AHORA SELECCIONAMOS TODO, PARA QUE LA VIGA NO ESTE ENCIMA DE LA COLUMNA NOS VAMOS A….
AHORA SELECCIONAMOS TODAS LAS LOSAS DEL STORY 1, Y LUEGO NOS VAMOS A….
AHORA SELECCIONAMOS TODO….
ESCOJEMOS EN EL PUNTITO!!, Y OK.
DEBIDAMENTE COMO SE DISEÑO EL PRIMER PISO, SE PROCEDE A REPLICAR O INSERTAR UNA CAPA IGUAL PARA EL SEGUNDO PISO.
AHORA SELECCIONAMOS TODA LA BASE
AHORA SELECCIONAMOS TODA LA PRIMERA PLANTA (STORY 1)…..
DE LA MISMA MANERA EN EL PISO 2, SELECCIONAMOS LA LOSA DEL PISO 2, Y LE DAMOS SU RESPECTIVO DIAFRAGMA….
PARA EL PISO 2, TAMBIEN RIGIDO
DE LA MISMA MANERA, LE ESCOGEMOS LA LOSA QUE CORRESPONDE, Y LE DAMOS EL DIAGRAMA 1, RIGIDO….
AHORA SEGÚN NORMATIVA, LE PONDREMOS LAS CARGAS A CADA LOSA, EN ESTE CASO CADA AMBIENTE
OJO, YA LE DIMOS CARGA MUERTA.
DE LA MISMA MANERA, PARA LAS LOSAS DEL ULTIMO PISO, SE LES APLICA UNA SOBRECARGA O CARGA VIVA DE 100
AHORA SELECCIONAMOS LAS VIGAS, QUE SON SIMILARES, EN LAS CUALES IRA, EL PESO DEL PARAPETO O EN OTRO CASO MURO DE TABIQUERIA…
Le colocamos las cargas correspondientes a los muros
Es más fácil seleccionar en elevación. Y AHORA LE APLICAMOS UNA CARGA DISTRIBUIDA.
Y ESCOGEMOS LA CARGA QUE DESEAMOS VER, EN ESTE CASO LAS CARGAS MUERTAS, ENCIMA DE CADA VIGA… POR TABIQUERIA…
AHORA OJO CON ESTO.
Y DEBE SALIR ASI:
PARA UNA MAYOR VISUALIZACION….LE PONEMOS NOMBRES A LOS MUROS DEL PRIMER PISO… SELECCIONAMOS UNO POR UNO, CADA MURO….LUEGO NOS DIRIGIMOS AL BOTTOM (o sea la base) QUE VEMOS ABAJO….
AÑADO CON EL COMANDO “ADD”
AHORA ANALIZAREMOS…
AHORA CORREMOS….
AHORA QUITAMOS EL CANDADO.
ENTONCES MODIFICAMOS LA CARGA LATERAL DE SISMO X Y SISMOY
AHORA SEGÚN LOS PISOS, Y LOS EJES (FX) APLICAMOS LAS CARGAS Q NOS BOTA…
LUEGO NOS VAMOS A
MIENTRAS QUE PARA EL ESPECTRO SEVERO, DUPLICAMOS EL VALOR.
Nota: para espectro severo, es R=3, mientras que para espectro de diseño R=6. Por eso se duplica el valor.
El override eccentricities…NI SE TOKA!!
AHORA CORREMOS EL PROGRAMA “F5”
LUEGO NOS VAMOS AL ITEM DE MUROS (WALL)
Y ESCOGEMOS EL DISEÑO EN Y LUEGO OK Y OK….
Y COPIAMOS LA TABLA…
DE AHÍ PONEMOS LAS LONGITUDES DE LOS MUROS…
PARA EL VM, USAMOS LA SIGTE TABLA….
PERO NOS SALE MAYOR, Y SEGÚN LA NORMA DICE QUE NO PUEDE SER MAYOR QUE 1…. Y POR ESO PONEMOS A TODOS 1…CUANDO NOS PASAMOS….
AHORA CREAMOS, UN PG…
EN ESTE REALIZAMOS LAS COMBINACIONES DE CARGAS DE:
- CARGA MUERTA - VIVIENDA - TECHO
LUEGO LE DAMOS OK A TODO.
AHORA SELECCIONAMOS EL PG…… Y COLOCAMOS COMO ESTA ABAJO…
LUEGO DE LA TABLA, LA PASAMOS AL EXCELL….Y BORRAMOS TODO LO DE PLOMO…
DE AHÍ COPIAMOS LOS VALORES DE “P”, PERO LE APLICAMOS VALOR ABSOLUTO,Y LOS CONVERTIMOS EN POSITIVOS……
AHORA SEGÚN FORMULA APLICAMOS ESTO…
LUEGO HACEMOS UN RESUMEN DE DATOS CALCULADOS……SI ES MAYOR EL 0.55vm Q EL VE, CUMPLE!
AHORA PARA LO QUE ES CORTE EN LA BASE…
PARA ESPECTRO SEVERO EN Y. REGRESAMOS A SHOW TABLES!!!
AHORA NOS VAMOS A STORY SHEAR!!
Y LO PONEMOS EN EL EXCELL….
Y EL OTRO VALOR…. LO JALA…
TIENE QUE CUMPLIR LO DE ARRIBA.
Y AHÍ TERMINA LA PRIMERA PESTAÑA DEL EXCELL FINAL.
AHORA PARA VER LA FUERZA AXIAL, O COMBINACION DE CARGAS, DE LA SEGUNDA PESTAÑA DEL EXCELL, TENEMOS QUE IRNOS AL ETABS.
AHORA PARA EL PRIMER VALOR
TENEMOS QUE DIRIGIRNOS A EL EJE QUE MENOS TRABAJA, EN ESTE CASO, EL EJE EL CUAL TIENE MENOR CANTIDAD DE MURO, O LONGITUD DE MURO…..
QUE EN ESTE CASO, ES EL EJE B….COMO PODEMOS OBSERVAR…
AHORA TENEMOS QUE DIRIGIRNOS A-……
QUE EN ESTE CASO ES 5.54…
AHORA PARA EÑ SIGUENTE VALOR, DEL “VM” NOS VAMOS A BUSCAR EL VM, DEL LA TABLA YA ANTES CALCULADA.
ES EL QUE ESTA MARCADO CON ROJO. AHORA PARA EL TERCER DATO.
ACORDARSE DE QUE PARA SISMO SEVERO, NUESTRO VALOR DE R=3, TIENE QUE SER 3. AHORA, VOLVEMOS A VERIFICAR, NUESTRO ESPECTRO SEVERO EN Y.
Y OK.
LUEGO CORREMOS.
Y NOS FIJAMOS EN EL MURO EN EL CUAL ESTAMOS ANALIZANDO.
EN ESTE CASO NUESTRO MOMENTO ES DE 2.56TN-m
ANALIZAREMOS EL MURO 4Y
AHORA.
AHORA: Para el dato 5.
AHORA: PARA EL ANÁLISIS DE LAS COLUMNAS PROCEDEMOS:
PARA EL “NC” ES EL NUMERO DE COLUMNAS QUE SE TIENE EN EL MURO ANALZIADO…….
EN EL “MURO 4Y” HAY 2 COLUMNAS.
