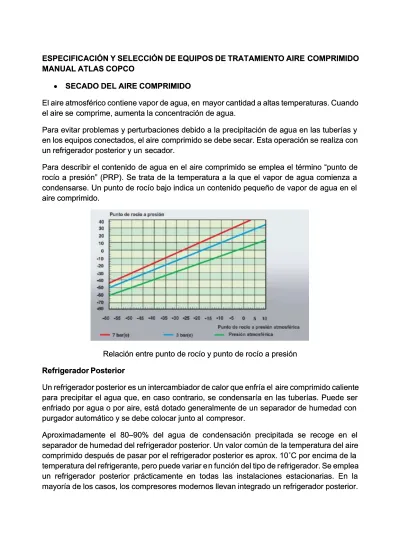

ESPECIFICACIÓN Y SELECCIÓN DE EQUIPOS DE TRATAMIENT

ESPECIFICACIÓN Y SELECCIÓN DE EQUIPOS DE TRATAMIENTO AIRE

O AIRE COMPRIMIDO

COMPRIMIDO

MANUAL ATLAS COPCO

MANUAL ATLAS COPCO

SECADO DEL AIRE COMPRIMIDO

SECADO DEL AIRE COMPRIMIDO

El aire atmosférico contiene vapor de agua, en

El aire atmosférico contiene vapor de agua, en mayor cantidad a altas temperaturas. Cuandomayor cantidad a altas temperaturas. Cuando el aire se

el aire se comprime, aumenta la concentración de agua.comprime, aumenta la concentración de agua.

Para evitar problemas y perturbaciones debido a la precipitación de agua en las tuberías y Para evitar problemas y perturbaciones debido a la precipitación de agua en las tuberías y en los equipos conectados, el aire

en los equipos conectados, el aire comprimido se debe secar. Esta operación se realiza concomprimido se debe secar. Esta operación se realiza con un refrigerador posterior y un

un refrigerador posterior y un secador.secador. Para describir el contenido

Para describir el contenido de agua en el aire comprimido se emplea el término “punto dede agua en el aire comprimido se emplea el término “punto de rocío a presión” (PRP). Se trata de la temperatura a la que el vapor de agua comienza a rocío a presión” (PRP). Se trata de la temperatura a la que el vapor de agua comienza a condensarse. Un punto de rocío bajo indica un contenido pequeño de vapor de agua en el condensarse. Un punto de rocío bajo indica un contenido pequeño de vapor de agua en el aire comprimido.

aire comprimido.

Relación entre punto de rocío y punto de rocío a presión Relación entre punto de rocío y punto de rocío a presión

Refrigerador Posterior

Refrigerador Posterior

Un refrigerador posterior es un intercambiador de calor que enfría el

Un refrigerador posterior es un intercambiador de calor que enfría el aire comprimido calienteaire comprimido caliente para precipitar el agua que, en caso contrario, se condensaría en las tuberías. Puede ser para precipitar el agua que, en caso contrario, se condensaría en las tuberías. Puede ser enfriado por agua o por aire, está dotado generalmente de un separador de humedad con enfriado por agua o por aire, está dotado generalmente de un separador de humedad con purgador automático y se debe colocar junto al

purgador automático y se debe colocar junto al compresor.compresor.  Aproximadamente

 Aproximadamente el el 8080 – –90% del agua de condensación precipitada se recoge en el90% del agua de condensación precipitada se recoge en el separador de humedad del refrigerador posterior. Un valor común de

separador de humedad del refrigerador posterior. Un valor común de la temperatura del airela temperatura del aire comprimido después de pasar por el refrigerador posterior es aprox. 10˚C por encima de la comprimido después de pasar por el refrigerador posterior es aprox. 10˚C por encima de la temperatura del refrigerante, pero puede variar e

temperatura del refrigerante, pero puede variar e n función del tipo de rn función del tipo de refrigerador. Se empleaefrigerador. Se emplea un refrigerador posterior prácticamente en todas las instalaciones estacionarias. En la un refrigerador posterior prácticamente en todas las instalaciones estacionarias. En la mayoría de los casos, los compresores modernos llevan integrado un refrigerador posterior. mayoría de los casos, los compresores modernos llevan integrado un refrigerador posterior.

(2)

Diferentes refrigeradores posteriores y separadores de agua. Los separadores de humedad pueden funcionar por efecto ciclónico o mediante cambios de dirección y velocidad.

Secador frigorífico

Con este método, el aire comprimido se enfría, con lo cual se condensa una gran cantidad de agua, que se puede separar. A continuación, el aire comprimido se vuelve a calentar hasta aproximadamente la temperatura ambiente para que no se forme condensación en el exterior de las tuberías. Este intercambio de calor entre el aire comprimido de entrada y de salida también reduce la temperatura del primero, lo cual hace que disminuya la capacidad de refrigeración necesaria del circuito de refrigerante.

Cambios típicos de los parámetros con la compresión, refrigeración posterior y el secado con refrigerante

(3)

Sobrecompresión

Es quizás el método más sencillo para secar el aire comprimido. El aire se comprime primero a una presión mayor que la de trabajo prevista, lo cual hace que aumente la concentración de vapor de agua. Después, el aire se enfría y como resultado se separa el agua. Este método sólo resulta adecuado para caudales de aire muy pequeños debido a su elevado consumo de energía.

Secado por absorción

Es un proceso químico que permite que el vapor de agua se fije al material absorbente (cloruro sódico y ácido sulfúrico). Este puede ser sólido o líquido. Este método es inusual e implica un alto consumo de material absorbente.

Secado por adsorción

El principio general de funcionamiento de los secadores de adsorción es simple: el aire húmedo fluye sobre un material higroscópico (silicagel, tamices moleculares, alúmina activada, etc.) y se seca.

Compresor de tornillo exento de aceite con un secador de adsorción MD

Secadores de membrana

Estos utilizan el proceso de permeación selectiva de los componentes del gas en el aire. El secador es un cilindro que aloja miles de diminutas fibras huecas de polímero con un revestimiento inferior. Estas fibras tienen una permeación selectiva para eliminar el vapor de agua. A medida que el aire comprimido filtrado húmedo entra en el cilindro, el recubrimiento de la membrana permite que el vapor de agua penetre y se deposite entre las fibras, mientras que el aire seco continúa su trayectoria a casi la misma presión que el aire húmedo de entrada. El agua separada se libera a la atmósfera.

(4)

Secador reactivado por el calor de la compresión – modelo MD con tambor rotativo

FILTROS

Las partículas presentes en el aire comprimido se pueden eliminar de diversas formas. Si son mayores que los poros del material filtrante, se separan mecánicamente (efecto tamiz). Esto sucede normalmente con partículas mayores de 1 mm. Las partículas inferiores a 1 mm se recogen en el material de la fibra mediante 3 mecanismos físicos: impacto inercial, interceptación y difusión.

(5)

Filtro de partículas. Una carcasa de gran tamaño y una amplia superficie del filtro significan una velocidad de aire baja, una menor caída de presión y una vida de servicio más prolongada, además tenemos un filtro para eliminar aceite, agua y partículas de polvo.

METRAJE:

TUBERIA DE ACERO GALVANIZADO

TUBERIA UNIDADES Tubería de 3 1/2" 2 Tubería de 2" 40 Tubería de 1 1/4" 1 Tubería de 1" 18 Tubería de 3/4" 1 Tubería de 1/2" 19 Tubería de 3/8" 1 Tubería de 1/4" 1 Tubería de 1/8" 1

CODOS DE ACERO GALVANIZADO

ACCESORIO UNIDADES Codo de 2" 8 Codo de 1 1/4" 3 Codo de 1" 7 Codo de 3/4" 3

(6)

Codo de 1/2" 13 Codo de 3/8" 3 Codo de 1/4" 3 Codo de 1/8" 3 T’S DE ACERO GALVANIZADO ACCESORIO UNIDADES T de 3 1/2" 1 T de 2" 9 T de 1 1/4" 1 T de 1" 4 T de 3/4" 1 T de 1/2" 6 T de 3/8" 1 T de 1/4" 1 T de 1/8" 1

REDUCCIONES DE ACERO GALVANIZADO

ACCESORIO UNIDADES Reducción de 3 1/2" - 2" 2 Reducción de 2" - 1 1 /4" 1 Reducción de 2" - 1" 3 Reducción de 2" - 1/2" 3 Reducción de 2" - 3/4" 1 Reducción de 2" - 1 /8" 1 Reducción de 1 1/4" - 3/4" 1 Reducción de 1 1/4" - 1/8" 1 Reducción de 1" - 1/2" 3 Reducción de 1" - 1/4" 1 Reducción de 3/4" - 1 1 Reducción de 1/2" - 1 1/4" 1 Reducción de 1/2" - 3/8" 2 Reducción de 1/2" - 1/4" 5 Reducción de 1/2" - 1/8" 1 Reducción de 1/4" - 3/8" 1

(7)

ACCESORIO UNIDADES Unión universal de 2" 39 Unión universal de 1" 16 Unión universal de 1/2" 15

UNIDADES DE MANTENIMIENTO Y SEPARADOR DE AIRE

ACCESORIO UNIDADES Unidad de mantenimiento M5B4 FESTO de 1 1/4" 3 Separador de Agua M56-LWS FESTO DE 1/2" 9 Unidad de mantenimiento M5B4 FESTO de 1/4" 6

(8)

ANEXOS
