Unidad Técnica de Obras

(1)

Unidad Técnica de Obras

Juan del Rosal, 16. 6ª planta Ciudad Universitaria 28040 MADRID

Tel: 91 398 60 29 - 8395 - 8329 Fax: 91 398 74 99

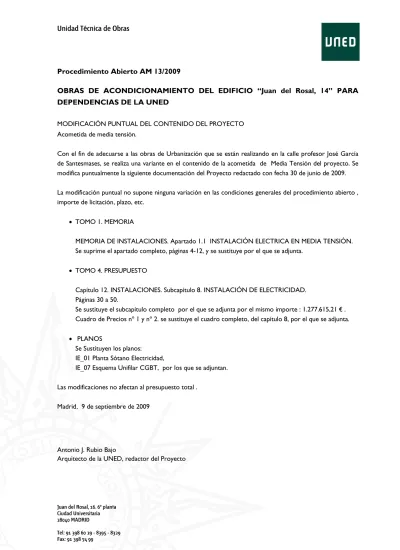

Procedimiento Abierto AM 13/2009

OBRAS DE ACONDICIONAMIENTO DEL EDIFICIO “Juan del Rosal, 14” PARA DEPENDENCIAS DE LA UNED

MODIFICACIÓN PUNTUAL DEL CONTENIDO DEL PROYECTO Acometida de media tensión.

Con el fin de adecuarse a las obras de Urbanización que se están realizando en la calle profesor José García de Santesmases, se realiza una variante en el contenido de la acometida de Media Tensión del proyecto. Se modifica puntualmente la siguiente documentación del Proyecto redactado con fecha 30 de junio de 2009.

La modificación puntual no supone ninguna variación en las condiciones generales del procedimiento abierto , importe de licitación, plazo, etc.

• TOMO 1. MEMORIA

MEMORIA DE INSTALACIONES. Apartado 1.1 INSTALACIÓN ELECTRICA EN MEDIA TENSIÓN.

Se suprime el apartado completo, páginas 4-12, y se sustituye por el que se adjunta.

• TOMO 4. PRESUPUESTO

Capítulo 12. INSTALACIONES. Subcapítulo 8. INSTALACIÓN DE ELECTRICIDAD.

Páginas 30 a 50.

Se sustituye el subcapítulo completo por el que se adjunta por el mismo importe : 1.277.615,21 € . Cuadro de Precios nº 1 y nº 2. se sustituye el cuadro completo, del capítulo 8, por el que se adjunta.

• PLANOS

Se Sustituyen los planos:

IE_01 Planta Sótano Electricidad,

IE_07 Esquema Unifilar CGBT, por los que se adjuntan.

Las modificaciones no afectan al presupuesto total .

Madrid, 9 de septiembre de 2009

Antonio J. Rubio Bajo

Arquitecto de la UNED, redactor del Proyecto

(2)

Tomo 1

MEMORIA

(3)

MEMORIA DE INSTALACIONES

(4)

Apartado 1

INSTALACIÓN ELÉCTRICA

(5)

19/08/200919/08/2009

PROYECTO DE EJECUCIÓN DEL EDIFICIO DE LA UNED EN C/ JUAN DEL ROSAL, 14

MADRID DOC. : MEMORIA JUNIO 2009

4

1. INSTALACIÓN ELÉCTRICA

El proyecto de la instalación de electricidad del edificio se ha realizado de acuerdo con las prescripciones del Reglamento Electrotécnico para Baja Tensión e Instrucciones Técnicas Complementarias, y resto de la normativa vigente que le afecta.

1.1. INSTALACIÓN ELÉCTRICA EN MEDIA TENSIÓN

Reglamentación y disposiciones oficiales

Para la elaboración del proyecto de media tensión se ha tenido en cuenta la siguiente normativa y reglamentos:

• Reglamento sobre las Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación (R.D. 3275/82 de 12 de Noviembre.- B.O.E. nº 288 de fecha 1 de Diciembre de 1.982) e Instrucciones Técnicas Complementarias (O.M. de 18 de Octubre de 1.984 B.O.E. nº 256 de 25 de Octubre de 1.084).

• Reglamento Electrotécnico de Baja Tensión según Decreto 842/2002 de 2 de agosto de 2002, B.O.E. nº 224 de 18 de Septiembre de 2002.

• Reglamento de Seguridad e Higiene en el trabajo según Decreto 432/1971 de 11 de Marzo de 1971 y Orden de 9 de Marzo de 1971 por la que se aprueba la Ordenanza General de Seguridad e Higiene en el Trabajo.

• Ley 31/1995 de 8 de Noviembre sobre prevención de Riesgos Laborales B.O.E. nº 269 de 10 de Noviembre de 1.995.

• Real Decreto 314/2006, de 17 de Marzo, por el que se aprueba el Código Técnico de la Edificación, CTE, con sus Documentos Básicos de aplicación.

• CTE-DB-SI: Código Técnico de la Edificación, Documento Básico Seguridad en caso de Incendio.

• Ordenanzas Municipales.

• Normas UNE y Recomendaciones UNESA que sean de aplicación.

• Orden de 6 de Julio de 1.984 por la que se aprueban o se modifican las Instrucciones Técnicas Complementarias del Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación.

• Decreto 2617/66 de 20 de Octubre de 1.966 sobre autorización de instalaciones eléctricas según B.O.E. de 24 de Octubre de 1.996.

• Decreto Territorial 26/96 de 9 de Febrero por el que se simplifica los procedimientos administrativos aplicables a instalaciones eléctricas según B.O.E. nº 28 de 4 de Marzo 1.996.

• Ley 21/1992 de Industria, 16 de Julio de 1992, B.O.E. nº 176.

• Decreto 724/79 modificando los Art. 2 y 92 del Reglamento de Verificaciones Eléctricas, sobre revisiones periódicas en este tipo de instalaciones.

• Decreto 1.955/2.000 de 1 de Diciembre, por el que se regulan las actividades de transporte distribución, comercialización, suministro y procedimiento de autorización de instalaciones de energía eléctrica.

• Pliego de Condiciones Técnicas de los Organismos Autonómicos o locales donde se

ejecute la obra.

(6)

19/08/200919/08/2009

5

• Orden del 10 de Marzo de 2.000, por la que se modifican las Instrucciones Técnicas Complementarias MIE-RAT 01, MIE-RAT-02, MIE-RAT-06, MIE-RAT-14, MIE-RAT-15, MIE-RAT-16, MIE-RAT-17, MIE-RAT-18, MIE-RAT-19, del Reglamento, sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación.

• R.D. 1.627/1.997 de 24 de Octubre, por el que se establecen disposiciones mínimas de seguridad y salud en la obras de construcción.

• Ley 38/1.999 de 5 de Noviembre de Ordenación de la Edificación, B.O.E. nº 266 de 6 de Noviembre de 1.999.

Acometida

La Compañía Suministradora de energía eléctrica es IBERDROLA. La acometida a la red de la compañía se realiza en media tensión con conexión en bucle, canalizado bajo tubo en ejecución enterrada, mediante circuito de sección mínima 2x(3x1x150) mm2, en cable de Al tipo RHV-12/20 KV.

Centro de Seccionamiento

El centro de seccionamiento objeto del presente proyecto será de tipo interior, empleando para su aparellaje celdas prefabricadas bajo envolvente metálica según norma UNE-EN 60298.

La acometida al mismo será subterránea, alimentando al centro mediante una red de Media Tensión, y el suministro de energía se efectuará a una tensión de servicio de 20 kV y una frecuencia de 50 Hz, siendo la Compañía Eléctrica suministradora IBERDROLA.

* CARACTERÍSTICAS GENERALES CELDAS RM6

- Tensión asignada: 24 kV.

- Tensión soportada entre fases, y entre fases y tierra:

a frecuencia industrial (50 Hz), 1 minuto: 50 kV ef.

a impulso tipo rayo: 125 kV cresta.

- Intensidad asignada en funciones de línea: 400-630 A.

- Intensidad asignada en funciones de protección. 200 A (400-630 A en interrup.

automat).

- Intensidad nominal admisible durante un segundo: 16-20 kA ef.

- Valor de cresta de la intensidad nominal admisible: 40-50 kA cresta, es decir, 2.5 veces la intensidad nominal admisible de corta duración.

El poder de corte de la aparamenta será de 400-630 A eficaces en las funciones de línea y de 16-20 kA en las funciones de protección (ya se consiga por fusible o por interruptor automático).

El poder de cierre de todos los interruptores será de 40-50 kA cresta.

Todas las funciones (tanto las de línea como las de protección) incorporarán un seccionador de puesta a tierra de 40-50 kA cresta de poder de cierre.

Deberá existir una señalización positiva de la posición de los interruptores y seccionadores de puesta a tierra. Además, el seccionador de puesta a tierra deberá ser directamente visible a través de

(7)

19/08/200919/08/2009

6 visores transparentes.

El embarrado estará sobredimensionado para soportar sin deformaciones permanentes los esfuerzos dinámicos que en un cortocircuito se puedan presentar y que se detallan en el apartado de cálculos.

* CARACTERÍSTICAS GENERALES CELDAS SM6

- Tensión asignada: 24 kV.

- Tensión soportada entre fases, y entre fases y tierra:

a frecuencia industrial (50 Hz), 1 minuto: 50 kV ef.

a impulso tipo rayo: 125 kV cresta.

- Intensidad asignada en funciones de línea: 400 A.

- Intensidad asignada en interrup. automat. 400 A.

- Intensidad asignada en ruptofusibles. 200 A.

- Intensidad nominal admisible durante un segundo: 16 kA ef.

- Valor de cresta de la intensidad nominal admisible: 40 kA cresta, es decir, 2.5 veces la intensidad nominal admisible de corta duración.

- Grado de protección de la envolvente: IP307 según UNE 20324-94.

- Puesta a tierra.

El conductor de puesta a tierra estará dispuesto a todo lo largo de las celdas según UNE-EN 60298 , y estará dimensionado para soportar la intensidad admisible de corta duración.

- Embarrado.

El embarrado estará sobredimensionado para soportar sin deformaciones permanentes los esfuerzos dinámicos que en un cortocircuito se puedan presentar y que se detallan en el apartado de cálculos.

* CELDA DE LINEA

Celda Merlin Gerin de interruptor-seccionador gama SM6, modelo IM, de dimensiones: 375 mm.

de anchura, 940 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juego de barras tripolar de 400 A.

- Interruptor-seccionador de corte en SF6 de 400 A, tensión de 24 kV y 16 kA.

- Seccionador de puesta a tierra en SF6.

- Indicadores de presencia de tensión.

- Mando CIT manual.

- Embarrado de puesta a tierra.

- Bornes para conexión de cable.

Estas celdas estarán preparadas para una conexión de cable seco monofásico de sección máxima de 240 mm2.

(8)

19/08/200919/08/2009

7

* CELDA DE PROTECCIÓN CON INTERRUPTOR AUTOMÁTICO.

Celda Merlin Gerin de protección con interruptor automático gama SM6, modelo DM1D, de dimensiones: 750 mm. de anchura, 1.220 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolares de 400 A para conexión superior e inferior con celdas adyacentes, de 16 kA.

- Seccionador en SF6.

- Mando CS1 manual.

- Interruptor automático de corte en SF6 (hexafluoruro de azufre) tipo Fluarc SF1, tensión de 24 kV, intensidad de 400 A, poder de corte de 16 kA.

- Mando RI de actuación manual.

- Seccionador de puesta a tierra.

- Preparada para salida lateral inferior por barrón a derechas.

- 3 Transformadores toroidales para la medida de corriente mediante Sepam.

- Relé Sepam S20 destinado a la protección general o a transformador. Dispondrá de las siguientes protecciones y medidas:

- Máxima intensidad de fase (50/51) con un umbral bajo a tiempo dependiente o independiente y de un umbral alto a tiempo independiente,

- Máxima intensidad de defecto a tierra (50N/51N) con un umbral bajo a tiempo dependiente o independiente y de un umbral alto a tiempo independiente,

- Medida de las distintas corrientes de fase,

- Medida de las corrientes de apertura (I1, I2, I3, Io).

El correcto funcionamiento del relé estará garantizado por medio de un relé interno de

autovigilancia del propio sistema. Tres pilotos de señalización en el frontal del relé indicarán el estado del Sepam (aparato en tensión, aparato no disponible por inicializacición o fallo interno, y piloto 'trip' de orden de apertura).

El Sepam es un relé indirecto alimentado por batería+cargador.

Dispondrá en su frontal de una pantalla digital alfanumérica para la lectura de las medidas, reglajes y mensajes.

- Enclavamiento por cerradura tipo E11 impidiendo maniobrar en carga el seccionador de la celda DM1-D e impidiendo acceder a la celda de transformador sin abrir el circuito.

* CELDA DE MEDIDA.

Celda Merlin Gerin de medida de tensión e intensidad con entrada inferior y salida superior laterales por barras gama SM6, modelo GBCA, de dimensiones: 750 mm de anchura, 1.038 mm. de

(9)

19/08/200919/08/2009

8 profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolar de 400 A, tensión de 24 kV y 16 kA.

- Entrada lateral inferior izquierda y salida lateral superior derecha.

- 3 Transformadores de intensidad de relación 75-150/5A, 10VA CL.0.2S, Ith=80In y aislamiento 24 kV.

- 3 Transformadores de tensión, bipolares, modelo de alta seguridad de relación

22.000:V3/110:V3-110:3, 25VA, CL0.2, 3P, potencias no simultáneas, contrato mínimo de 1.246 y máximo de 6.643 kW, Ft= 1.9 Un y aislamiento 24 kV. El segundo secundario tendrá las características adecuadas para conectar una resistencia de contraferro-resonancia (50ohm./200W).

- 1 Resistencia de contraferro-resonancia.

* CELDA DE LINEA

- Mando CI2 manual.

Centro de Transformación

Para el suministro de energía eléctrica al edificio se prevé un Centro de Transformación de Abonado en el interior del edificio, en local independiente y de uso exclusivo. El Centro de Transformación estará compuesto por 3 transformadores de 1000 kVA cada uno para el edificio de Juan del Rosal, 14 y 1 transformador de 630 kVA para el edificio de Informática en Juan del Rosal,16. La tensión nominal de servicio será de 400 V. El suministro de energía se efectuará a una tensión de servicio de 20 kV y una frecuencia de 50 Hz.

El centro de transformación objeto del presente proyecto será de tipo interior, empleando para

su aparellaje celdas prefabricadas bajo envolvente metálica según norma UNE-EN 60298.

(10)

19/08/200919/08/2009

9

* CELDA DE LINEA

- Mando CI2 manual.

* CELDA DE PROTECCIÓN CON INTERRUPTOR AUTOMÁTICO.

Celda Schneider Electric de protección con interruptor automático gama SM6, modelo DM1C, de dimensiones: 750 mm. de anchura, 1.220 mm. de profundidad, 1.600 mm. de altura, y conteniendo:

- Juegos de barras tripolares de 400 A para conexión superior con celdas adyacentes, de 16 kA.

- Seccionador en SF6.

- Mando CS1 manual.

- Interruptor automático de corte en SF6 (hexafluoruro de azufre) tipo Fluarc SF1, tensión de 24 kV, intensidad de 400 A, poder de corte de 16 kA, con bobina de apertura a emisión de tensión 220 V c.a., 50 Hz.

- Mando RI de actuación manual.

- Embarrado de puesta a tierra.

- Seccionador de puesta a tierra.

- 3 Transformadores toroidales para la medida de corriente mediante Sepam.

- Relé Sepam T20 destinado a la protección general o a transformador. Dispondrá de

las siguientes protecciones y medidas:

(11)

19/08/200919/08/2009

10

- Máxima intensidad de fase (50/51) con un umbral bajo a tiempo dependiente o independiente y de un umbral alto a tiempo independiente,

- Máxima intensidad de defecto a tierra (50N/51N) con un umbral bajo a tiempo dependiente o independiente y de un umbral alto a tiempo independiente,

imagen térmica (49rms),

- Medida de las distintas corrientes de fase,

- Medida de las corrientes de apertura (I1, I2, I3, Io).

El correcto funcionamiento del relé estará garantizado por medio de un relé interno de autovigilancia del propio sistema. Tres pilotos de señalización en el frontal del relé indicarán el estado del Sepam (aparato en tensión, aparato no disponible por inicializacición o fallo interno, y piloto 'trip' de orden de apertura).

El Sepam es un relé indirecto alimentado por batería+cargador.

Dispondrá en su frontal de una pantalla digital alfanumérica para la lectura de las medidas, reglajes y mensajes.

- Enclavamiento por cerradura tipo E24 impidiendo el cierre del seccionador de puesta a tierra y el acceso al compartimento inferior de la celda en tanto que el disyuntor general B.T. no esté abierto y enclavado. Dicho enclavamiento impedirá además el acceso al transformador si el seccionador de puesta a tierra de la celda DM1C no se ha cerrado previamente.

* CELDA DE PROTECCIÓN CON INTERRUPTOR-FUSIBLES COMBINADOS.

Celda Schneider Electric de protección general con interruptor y fusibles combinados gama SM6, modelo QM, de dimensiones: 375 mm. de anchura, 940 mm. de profundidad y 1.600 mm. de altura, conteniendo:

- Juego de barras tripolar de 400 A, para conexión superior con celdas adyacentes.

- Interruptor-seccionador en SF6 de 400 A, tensión de 24 kV y 16 kA., equipado con bobina de apertura a emisión de tensión a 220 V 50 Hz.

- Mando CI1 manual de acumulación de energía.

- Tres cortacircuitos fusibles de alto poder de ruptura con baja disipación térmica tipo MESA CF (DIN 43625), de 24kV, y calibre 50 A.

- Señalización mecánica de fusión fusibles.

- Indicadores de presencia de tensión con lámparas.

- Embarrado de puesta a tierra.

- Seccionador de puesta a tierra de doble brazo (aguas arriba y aguas abajo de los

fusibles).

(12)

19/08/200919/08/2009

11

- Enclavamiento por cerradura tipo C4 impidiendo el cierre del seccionador de puesta a tierra y el acceso a los fusibles en tanto que el disyuntor general B.T. no esté abierto y

enclavado. Dicho enclavamiento impedirá además el acceso al transformador si el seccionador de puesta a tierra de la celda QM no se ha cerrado previamente.

* TRANSFORMADORES:

* TRANSFORMADORES 1-2-3

Será una máquina trifásica reductora de tensión, referencia JLJ3SE1000GZ, siendo la tensión entre fases a la entrada de 20 kV y la tensión a la salida en vacío de 420V entre fases y 242V entre fases y neutro(*).

El transformador a instalar tendrá el neutro accesible en baja tensión y refrigeración natural (AN), modelo TRIHAL de Schneider Electric, encapsulado en resina epoxy (aislamiento seco-clase F).

El transformador tendrá los bobinados de AT encapsulados y moldeados en vacío en una resina epoxi con carga activa compuesta de alúmina trihidratada, consiguiendo así un encapsulado ignifugado autoextinguible.

Los arrollamientos de A.T. se realizarán con bobinado continuo de gradiente lineal sin entrecapas, con lo que se conseguirá un nivel de descargas parciales inferior o igual a 10 pC.

Se exigirá en el protoloco de ensayos que figuren los resultados del ensayo de descargas parciales.

Por motivos de seguridad en el centro se exigirá que los transformadores cumplan con los ensayos climáticos definidos en el documento de armonización HD 464 S1:

- Ensayos de choque térmico (niveles C2a y C2b),

- Ensayos de condensación y humedad (niveles E2a y E2b), - Ensayo de comportamiento ante el fuego (nivel F1).

No se admitirán transformadores secos que no cumplan estas especificaciones.

Sus características mecánicas y eléctricas se ajustarán a la Norma UNE 21538, siendo las siguientes:

- Potencia nominal: 1000 kVA.

- Tensión nominal primaria: 20.000 V.

- Regulación en el primario: +/-2,5%, +/-5%.

- Tensión nominal secundaria en vacío: 420 V.

- Tensión de cortocircuito: 6 %.

- Grupo de conexión: Dyn11.

- Nivel de aislamiento:

Tensión de ensayo a onda de choque 1,2/50 s 125 kV.

Tensión de ensayo a 50 Hz, 1 min, 50 kV.

(13)

19/08/200919/08/2009

12

(*)Tensiones según:

- UNE 21301:1991 (CEI 38:1983 modificada)(HD 472:1989) - UNE 21538 (96)(HD 538.1 S1)

CONEXIÓN EN EL LADO DE ALTA TENSIÓN:

- Juego de puentes III de cables AT unipolares de aislamiento seco RHZ1, aislamiento 12/20 kV, de 95 mm2 en Al con sus correspondientes elementos de conexión.

CONEXIÓN EN EL LADO DE BAJA TENSIÓN:

- Juego de puentes III de cables BT unipolares de aislamiento seco tipo RV, aislamiento 0.6/1 kV, de 4x240 mm2 Al para las fases y de 2x240 mm2 Al para el neutro.

DISPOSITIVO TÉRMICO DE PROTECCIÓN.

- Equipo de sondas PT100 de temperatura y termómetro digital MB103, para protección térmica de transformador, y sus conexiones a la alimentación y al elemento disparador de la protección correspondiente, protegidas contra sobreintensidades, instalados.

* TRANSFORMADOR 4

Será una máquina trifásica reductora de tensión, referencia JLJ3SE0630GZ, siendo la tensión entre fases a la entrada de 20 kV y la tensión a la salida en vacío de 420V entre fases y 242V entre fases y neutro(*).

El transformador a instalar tendrá el neutro accesible en baja tensión y refrigeración natural (AN), modelo TRIHAL de Schneider Electric, encapsulado en resina epoxy (aislamiento seco-clase F).

El transformador tendrá los bobinados de AT encapsulados y moldeados en vacío en una resina epoxi con carga activa compuesta de alúmina trihidratada, consiguiendo así un encapsulado ignifugado autoextinguible.

Los arrollamientos de A.T. se realizarán con bobinado continuo de gradiente lineal sin entrecapas, con lo que se conseguirá un nivel de descargas parciales inferior o igual a 10 pC.

Se exigirá en el protoloco de ensayos que figuren los resultados del ensayo de descargas parciales.

Por motivos de seguridad en el centro se exigirá que los transformadores cumplan con

los ensayos climáticos definidos en el documento de armonización HD 464 S1:

(14)

19/08/200919/08/2009

13

- Ensayos de choque térmico (niveles C2a y C2b),

- Ensayos de condensación y humedad (niveles E2a y E2b), - Ensayo de comportamiento ante el fuego (nivel F1).

No se admitirán transformadores secos que no cumplan estas especificaciones.

Sus características mecánicas y eléctricas se ajustarán a la Norma UNE 21538, siendo las siguientes:

- Potencia nominal: 630 kVA.

- Tensión nominal primaria: 20.000 V.

- Regulación en el primario: +/-2,5%, +/-5%.

- Tensión nominal secundaria en vacío: 420 V.

- Tensión de cortocircuito: 6 %.

- Grupo de conexión: Dyn11.

- Nivel de aislamiento:

Tensión de ensayo a onda de choque 1,2/50 s 125 kV.

Tensión de ensayo a 50 Hz, 1 min, 50 kV.

(*)Tensiones según:

- UNE 21301:1991 (CEI 38:1983 modificada)(HD 472:1989) - UNE 21538 (96)(HD 538.1 S1)

CONEXIÓN EN EL LADO DE ALTA TENSIÓN:

- Juego de puentes III de cables AT unipolares de aislamiento seco RHZ1, aislamiento 12/20 kV, de 95 mm2 en Al con sus correspondientes elementos de conexión.

CONEXIÓN EN EL LADO DE BAJA TENSIÓN:

- Juego de puentes III de cables BT unipolares de aislamiento seco tipo RV, aislamiento 0.6/1 kV, de 3x240 mm2 Al para las fases y de 2x240 mm2 Al para el neutro.

DISPOSITIVO TÉRMICO DE PROTECCIÓN.

- Equipo de sondas PT100 de temperatura y termómetro digital MB103, para protección térmica de transformador, y sus conexiones a la alimentación y al elemento disparador de la protección correspondiente, protegidas contra sobreintensidades, instalados.

* PUESTA A TIERRA

Tierra de Protección

Se conectarán a tierra los elementos metálicos de la instalación que no estén en tensión normalmente, pero que puedan estarlo a causa de averías o circunstancias externas.

Las celdas dispondrán de una pletina de tierra que las interconectará, constituyendo el colector

(15)

19/08/200919/08/2009

14

de tierras de protección.

Tierra de Servicio

Se conectarán a tierra el neutro del transformador y los circuitos de baja tensión de los transformadores del equipo de medida.

Tierras interiores

Las tierras interiores del centro de transformación tendrán la misión de poner en continuidad eléctrica todos los elementos que deban estar conectados a tierra con sus correspondientes tierras exteriores.

La tierra interior de protección se realizará con cable de 50 mm2 de cobre desnudo formando un anillo. Este cable conectará a tierra los elementos indicados en el apartado anterior e irá sujeto a las paredes mediante bridas de sujeción y conexión, conectando el anillo al final a una caja de seccionamiento con un grado de protección IP54.

La tierra interior de servicio se realizará con cable de 50 mm2 de cobre aislado formando un anillo. Este cable conectará a tierra los elementos indicados en el apartado anterior e irá sujeto a las paredes mediante bridas de sujeción y conexión, conectando el anillo al final a una caja de seccionamiento con un grado de protección IP54.

Las cajas de seccionamiento de la tierra de servicio y protección estarán separadas por una distancia mínima de 1m.

1.2. INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN

Reglamentación y disposiciones oficiales

Para la elaboración del proyecto de Baja Tensión se ha tenido en cuenta la siguiente normativa y reglamentos:

• Reglamento Electrotécnico de Baja Tensión según Decreto 842/2002 de 2 de agosto de 2002, B.O.E. nº 224 de 18 de Septiembre de 2002.

• Real Decreto 314/2006, de 17 de Marzo, por el que se aprueba el Código Técnico de la Edificación, CTE, con sus Documentos Básicos de aplicación.

• CTE-DB-SU: Código Técnico de la Edificación, Documento Básico Seguridad de Utilización.

• CTE-DB-SI: Código Técnico de la Edificación, Documento Básico Seguridad en caso de Incendio.

• CTE-DB-HE: Código Técnico de la Edificación, Documento Básico Ahorro de Energía.

• Ordenanzas Municipales.

• Normas UNE y Recomendaciones UNESA que sean de aplicación.

(16)

Tomo 4

PRESUPUESTO

(17)

MEDICIONES Y PRESUPUESTO Capítulo 12.

Subcapítulo 8

(18)

MEDICIONES Y PRESUPUESTO Pág. 40

N.ºOrd Descripción Uds. Longitud Latitud Altura Subtotal Medición Precio Importe

0902-PROYECTO EJECUCIÓN JUAN DEL ROSAL 14 8 INSTALACIÓN DE ELECTRICIDAD

8 INSTALACIÓN DE ELECTRICIDAD

8.1 UD Conexión del bucle de Compañía de Electricidad a centro de seccionamiento, comprendiendo circuito de 2x(3x1x150) mm2 de sec- ción en cable de Al tipo RHV-12/20 KV, incluso corte en el bucle y 6 ud. empalmes para cable seco de 150 mm2.

(DEACMT001)

1 1,00

Total partida 8.1 1,00 1.814,74 1.814,74

8.2 UD Centro de Seccionamiento de Compañía, constituido por los siguientes elementos:

- 1 ud. celda compacta, marca Merlin Gerin, o similar, gama RM6, modelo RM6 3I (3L), referencia RM63I, para tres funciones de lí- nea de 400 A, con capotes cubrebornas y lámparas de presencia de tensión.

- 6 uds. terminales A.T. 12/20 kV para cable 150 mm2 Al.

- 1 ud. puesta a tierra reglamentaria.

- 1 ud. elementos de servicio comprendiendo palanca de accionamiento, placa seccionadora, placas de peligro de muerte, placa primeros auxilios, reglamento de servicio y banqueta aislante.

Incluso obra civil auxiliar al centro de seccionamiento comprendiendo los elementos necesarios para la adecuación del local existente del Centro de Seccionamiento a la nueva instalación.

(DECTXX00732)

1 1,00

Total partida 8.2 1,00 6.476,84 6.476,84

8.3 UD Acometida desde centro de seccionamiento a centro de transfor- mación, realizada con cable de aluminio tipo RZ1 12/20 KV. conducido bajo dos tubos de 50 mm de diámetro, con dos cajas de registro empotradas a la salida del centro de seccionamiento y a la entrada del centro de transformación, mediante circuito de 3x50 mm2 de seccion, con una longitud de 15 m, incluso conos terminales de interior.

(DECTXX005)

1 1,00

Total partida 8.3 1,00 488,08 488,08

8.4 UD Ampliación del Centro de Seccionamiento de Compañía existente, comprendiendo:

- 1 ud. celda de línea, marca Merlin Gerin, o similar, gama SM6, modelo SIM16, de dimensiones 375x940x1600 mm, juego de barras tripolar de 400A, interruptor-seccionador de corte en SF6 de 400A, tensión de 24 kV y 16 kA, seccionador de puesta a tierra en SF6, indicadores de presencia de tensión, mando CIT manual, embarrado de puesta a tierra.

Incluso montaje e instalación de todos los elementos anteriores, incluso pruebas, hasta su total y definitiva puesta en marcha.

(pNECTXX0902)

Total partida 8.4 3.772,86

8.5 UD Acometida desde Centro de Seccionamiento existente a Centro de Transformación, realizada con cable de aluminio tipo RHV 12/20 KV. conducido bajo dos tubos enterrados de 50 mm de diámetro, con dos cajas de registro empotradas a la salida del centro de seccionamiento y a la entrada del centro de transformación, mediante circuito de 3x50 mm2 de seccion, con una longitud de 120 m, incluso conos terminales de interior, 4 ud. arquetas normalizadas por la Compañía totalmente acabadas y con tapas, dimensiones 51x51cm, 120 m de apertura de zanja de 0,80x1,20m en cualquier tipo de terreno. Incluso recibido y hormigonado de dos tuberías de PVC de diámetro 50 mm, colocación de cinta señalizadora, relleno, compactado en capas sucesivas y acabado del firme.

(pnECTXX005)

(19)

8.6 UD Centro de transformación para 3x1000 KVA+1x630 KVA, realizado con celdas metálicas prefabricadas, con corte SM6, aislamiento 24 KV marca de 1ª calidad y comprendiendo:

- 2 ud. celda de remonte con conexión superior a barras, gama SM6, modelo SGAME16 con seccionador de puesta a tierra, juego de barras tripolar, indicadores testigos presencia de tensión y bo- tellas terminales.

- 4 ud. celda de protección general y protección trafo, tipo SDM1C16 con seccionador en SF6, juego de barras tripolar, mando CS1 manual, interruptor automático de corte en SF6 (hexafloruro de azufre), tensión 24kV, intensidad 400A, poder de corte de 16 kA, con bobina de disparo a emisión de tensión 220 V, 50 Hz., mando RI de actuación manual, indicadores de presencia de tensión, seccionador de puesta a tierra.

- 4 ud. kit 3 toroidales de protección, modelo DM SM6 24kV.

- 1 ud. relé SEPAM modelo S20.

- 3 ud. relé SEPAM modelo T20.

- 1 ud. celda de protección general con interruptor y fusibles combinados gama SM6, juego de barras tripolar, interruptor-seccionador de corte en SF6, mando CI1 manual de acumulación de energía, bobina de disparo a emisión de tensión, 3 fusibles combinados según normas DIN, señalización mecánica de fusión fusibles, indicadores de presencia de tensión con lámparas, embarrado de puesta a tierra, seccionador de puesta a tierra de doble brazo (aguas arriba y aguas abajo de los fusibles).

- 3 ud. transformador de potencia encapsulado en resina epoxi marca de 1ª calidad de 1000 KVA, con monotensión primaria de 15/20 KV, con termómetro incorporado y conectores tipo elasti- mold.

- 1 ud. Cuadro electrico baja tensión compuesto por tres interruptores de 1600 A + un interruptor de 1000 A para la protección de las lineas de BT hasta el CGBT .

- 1 ud. panel de control de temperatura de transformador, PT 100 con 4 termómetros digitales T-154, circuito de control, dial de regu- lación de temperatura de alarma y alarma.

- 4 ud. línea de enlace entre transformador y panel de control realizada con cable VV 0,6/1 KV, 2,5 mm2.

- 4 ud. conjunto trifásico de cables de 95 mm2 de aluminio conter- minales tipo cono en ambos extremos.

- 1 ud. elementos de servicio comprendiendo palanca de accionamiento, placas seccionadoras, placas de peligro de muerte, placa de primeros auxilios, reglamento de servicio y banqueta aislante.

- 1 ud. montaje e instalación de todos los elementos anteriores, incluso pruebas, hasta su total y definitiva puesta en marcha.

(DECT1X1000)

8.7 UD Centro de transformación para 3x1000 KVA+1x630 KVA, realizado con celdas metálicas prefabricadas, con corte SM6, aislamiento 24 KV marca de 1ª calidad y comprendiendo:

- 1 ud. celda de remonte con conexión superior a barras, gama SM6, modelo SGAME16 con seccionador de puesta a tierra, juego de barras tripolar, indicadores testigos presencia de tensión y bo- tellas terminales.

- 1 ud. celda de medida, para 24 kV, 400A, equipada con 3 transformadores de tensión unipolares de aislamiento 24kV, y 3 transformadores de intensidad con aislamiento 24kV.

- 4 ud. celda de protección general y protección trafo, tipo SDM1C16 con seccionador en SF6, juego de barras tripolar, mando CS1 manual, interruptor automático de corte en SF6 (hexafloruro de azufre), tensión 24kV, intensidad 400A, poder de corte de 16 kA, con bobina de disparo a emisión de tensión 220 V, 50 Hz., mando RI de actuación manual, indicadores de presencia de tensión, seccionador de puesta a tierra.

- 4 ud. kit 3 toroidales de protección, modelo DM SM6 24kV.

- 1 ud. relé SEPAM modelo S20, incluso KIT de instalación, comprendiendo cajón y cableado.

- 3 ud. relé SEPAM modelo T20, incluso KIT de instalación, comprendiendo cajón y cableado.

(20)

- 1 ud. celda de protección de trafo ruptofusible gama SM6, juego de barras tripolar, interruptor-seccionador de corte en SF6, mando CI1 manual de acumulación de energía, bobina de disparo a emi- sión de tensión, 3 fusibles combinados según normas DIN, señali- zación mecánica de fusión fusibles, indicadores de presencia de tensión con lámparas, embarrado de puesta a tierra, seccionador de puesta a tierra de doble brazo (aguas arriba y aguas abajo de los fusibles).

- 1 ud. Cuadro electrico baja tensión compuesto por tres interruptores de 1600 A + un interruptor de 1000 A para la protección de las lineas de BT hasta el CGBT .

-1 ud. línea de enlace entre celda de medida y cuadro contadores, realizada con cable de cobre RZ1 0,6/1 kV de 2,5 y 4 mm2 conducido bajo tubo de acero.

- 1 ud. Cuadro de Contadores en armario de doble aislamiento, de 750x500x300 (alto, ancho, fondo) de relación abierta tipo M-TT Max. con telemedida compuesto por:

* 1 contador de activa 4 hilos triple tarifa (con emisor de impulsos).

* 1 contador de reactiva 4 hilos simple tarifa (con emisor de impulsos).

* 1 interruptor horario.

* 1 maxímetro.

* 1 relój de conmutación.

* 2 regletas de verificación.

* cableado y conexionado.

* conexión telefonica con la Compañia para la lectura telefonica de los contadores.

* conexión entre los transformadores de medida y el armario de contadores mediante cable RZ1-Z de 6 mm² canalizado por tubo de acero galvanizado M25.

- 1 ud. panel de control de temperatura de transformador, PT 100 con 4 termómetros digitales T-154, circuito de control, dial de regu- lación de temperatura de alarma y alarma.

- 4 ud. línea de enlace entre transformador y panel de control realizada con cable RZ1 0,6/1 KV, 2,5 mm2.

- 4 ud. conjunto trifásico de cables de 50 mm2 de aluminio conter- minales tipo cono en ambos extremos.

- 1 ud. elementos de servicio comprendiendo palanca de accionamiento, placas seccionadoras, placas de peligro de muerte, placa de primeros auxilios, reglamento de servicio y banqueta aislante.

- 1 ud. montaje e instalación de todos los elementos anteriores, incluso pruebas, hasta su total y definitiva puesta en marcha.

(DECT1X1000N)

1 1,00

Total partida 8.7 1,00 107.841,87 107.841,87

(21)

8.8 UD Obra civil auxiliar para el Centro de Transformación comprendiendo:

- 1 ud. pozo de toma de tierra, con tapa de registro de hormigón de 30x30 cm. con idicación de "T. Tierra", incluso p/p. de red de cana- lizaciones de unión entre pozos y entre estos y C.T.

- 80 m2 de solera de hormigón de 30 cm en todo el recinto, dimensionado para una sobrecarga uniforme mínima de 3000 kg/m2, incluso cajeado para fosos y atarjeas, recibido de tuberías de enlace y nivelación y preparación para recibido de pavimento aislante.

- Cantoneras de perfil en L en los bordes de fosos y atarjeas, y tapas de chapa reforzadas.

- 2 ud. de rejillas para toma de aire exterior y salida de aire, de 1400x1000 mm.

(pnECTXX505)

1 1,00

Total partida 8.8 1,00 1.641,16 1.641,16

8.9 UD TOMA DE TIERRA DE PROTECCIÓN a la cual se conectan las partes metalicas de la instalación que no estén en tensión normalmente, tales como los chasis y los bastidores de los aparatos de maniobra, envolventes metalicas de las celdas prefabricadas, constituida por 6 picas en hilera o en triángulo, unidas por un conductor horizontal de cobre desnudo de 50mm² de seción. Las picas tendrán 2 m de longitud y un diametro de 14 mm y se enterra- rán con una separación de 3 m entre cada pica. La conexión entre el Centro y la primera pica se realiza con cable de cobre aislado de 0,6/1 kV protegido contra daños mecanicos. Totalmente instalada incluso puentes de comprobación, arquetas de registro, apertura de zanja, relleno y compactación de la misma y parte proporcional de pequeño material.

(pnUTTXX010a)

1 1,00

Total partida 8.9 1,00 2.006,79 2.006,79

8.10 UD TOMA DE TIERRA DE SERVICIO. Red de toma de tierra para el neutro del transformador y para los secundarios de los transformadores de tensión e intensidad de la celda de medida, constituida por 6 picas en hilera o en triángulo, unidas por un conductor horizontal de cobre desnudo de 50mm² de seción. Las picas tendrán 2 m de longitud y un diametro de 14 mm y se enterrarán con una se- paración de 3 m entre ells. La conexión entre el Centro y la primera pica se realiza con cable de cobre aislado de 0,6/1 kV protegido contra daños mecanicos. Totalmente instalada incluso puentes de comprobación, arquetas de registro, apertura de zanja, relleno y compactación de la misma y parte proporcional de pequeño material.

(pnUTTXX011a)

1 1,00

Total partida 8.10 1,00 2.006,79 2.006,79

8.11 UD ANALIZADOR DE REDES, marca CIRCUTOR, modelo CVMk2, o similar.

Analizador de redes eléctricas programable para montaje en panel, que mide, calcula y visualiza los principales parametros eléctri- cos en redes industriales trifasicas.

- mide los parámetros electricos en valor eficaz mediante tres entradas de tensión y tres entradas de corriente:

tensión simple tensión compuesta corriente

potencia activa potencia reactiva potencia aparente factor de potencia máxima demanda fecha/hora frecuencia energia activa energia inductiva energia capacitiva

Incluso parte proporcional de pequeño material, transformadores, cableado, transporte, montaje y conexionado.

(22)

(pnEREARED01)

4 4,00

Total partida 8.11 4,00 559,38 2.237,52

8.12 UD Grupo electrógeno para servicio de emergencia, marca SDMO, modelo X1100K, gama EXEL1, o similar, de 1000 kVA de potencia en CONTINUO y 1100 kVA de potencia en EMERGENCIA, con motor a 1500 rpm, marca VOLVO tipo 16V2000G65E, según ISO3046, refrigerado mediante agua, acoplado a un alternador LE- ROY SOMER, tipo 50,2 S4, a 400 V, o similar, autorregulado elec- trónicamente, autoexcitado, aislamiento clase H, para instalar en intemperie, con arranque automático, insonorizado tipo EURO SI- LENT, o similar, equipado con los siguientes elementos:

- Baterias de plomo montadas y cableadas y motor de arranque de 24 V, con alternador de carga.

- Depósito de combustible de 930l de capacidad con indicador de nivel. Autonomía de 5,5h, integrado en la bancada.

- Radiador con ventilador axial y depósito de expansión.

- Silencioso de escape, con atenuación de 29 dBA.

- Resistencia de caldeo de motor.

- Cuadro de control y maniobra Mics G2000 A2, con arranque au- tomático sin conmutación red/grupo (contemplada en cuadro general de baja tensión).

- Interruptor automático de salida de red/grupo con protección magnetotérmica de de 4 polos 1600 A regulable, de accionamiento manual.

- Contactos libres para señalización a distancia de alarmas y estados, baja presión de aceite, alta temperatura de agua, 25 m de cableado y cuadro de monitorización de alarmas y estados situado en recinto de C.G.B.T.

- Sensores de máximo/mínimo con salida a cuadro de estado.

- Regulador de velocidad ELECTRONICO 1 % de margen.

- Filtro de aire.

- Filtros de aceite y gasoil.

- Conducto de escape de doble pared de acero inoxidable, modu- lar, calorifugada de 25 mm de diámetro interior, instalado hasta 10 m de longitud.

- Carenado insonorizado con chapa de cierre de fondo, logrando un nivel sonoro de 91 dBA a 1 m, y 3/4 de carga, según normativa Europea LWA 100.

- Soportes antivibratorios mixtos de goma y muelle entre máquinas y bancada.

- Bancada común de hormigón de 20 cm de espesor, sobre suelo flotante, con mallazo de reparto y cantoneras mediante angulares de perfil L con dos manos de pintura antioxidante.

Totalmente instalado, incluso transporte, descarga, instalación en cubierta con grua, cableado, conexionado y pequeño material auxiliar, puesta en marcha por personal especializado de la marca, incluso suministro de gasóil de prueba.

(DEGXX1000)

1 1,00

Total partida 8.12 1,00 146.581,76 146.581,76

8.13 UD Sistema de suministro de gasóleo a grupo electrógeno, formado por los siguientes elementos:

- 1 ud. bomba de trasiego, con un caudal de 340 l/h, 25 mmca.

- 1 ud. arqueta con tapa, de 40x40cm, con boca de carga.

- 120 ml. tuberia de Cu 24/26 para conducir el gasoleo desde la boca de llenado, hasta el deposito del grupo electrógeno situado en la planta cubierta.

- 1 ud. interruptor de nivel.

- 1 ud. alimentación eléctrica a bomba con cable de 0,6/1KV, con protección automática magnetotérmica y diferencial, contactor y lineas de control desde cuadro de grupo electrógeno para arranque y parada en caso de llenado de depósito.

Totalmente instalado, incluso parte proporcional de pequeño material auxiliar, transporte, montaje y conexionado.

(DEGEXXa1)

1 1,00

Total partida 8.13 1,00 1.142,08 1.142,08

(23)

8.14 UD Red de toma de tierra para neutro de Grupo Electrogeno, realizado con cable desnudo de Cu de 35 mm2 de sección, enterrado unido mediante soldaduras CADWELD a 3 picas de toma de tierra en arqueta, puente de comprobación, apertura de zanja, relleno y com- pactación de la misma, totalmente instalada y parte proporcional de pequeño material.

(pnUTTX1120)

1 1,00

Total partida 8.14 1,00 1.275,28 1.275,28

8.15 UD Sistema de alimentación ininterrumpida S.A.I. (U.P.S.) delta con- versión, marca ENERGIRO / modelo DP 3120 E / 15, de 140 kVA de potencia nominal de salida formado por:

Rectificador-cargador, electrónica de mando, ondulador y demás elementos estándar.

Contactor estático para transferencia sin corte de la carga a la red.

By-pass manual para servicio y mantenimiento.

Batería de acumuladores de plomo estanco SIN MANTENIMIEN- TO, para una autonomía mínima de 5 minutos a plena carga, ubi- cada armario de las mismas caraterísticas y equipada con disyuntor de protección.

Un monitor operador en el mismo equipo que centraliza todas las funciones de mando y visualización de medidas, estados e históri- co de eventos.

Telemandos de alarma a distancia.

Filtro antiarmonicos compensado e integrado en el proprio SAI para reducir la reinyeccion armonica por debajo de 5%.

Factor de potencia de entrada superior a 0,97.

Tarjeta U-Talk RS 232/485.

Tarjeta Web para SNMP.

Ampliable mediante modulos en paralelo (hasta 9 unidades).

Incluido transporte, materiales auxiliares y montaje.

(DESAI120KW)

1 1,00

Total partida 8.15 1,00 46.159,49 46.159,49

8.16 UD Red de toma de tierra para neutro de UPS, realizado con cable desnudo de CU de 35 mm2 de sección, enterrado, unido mediante soldaduras CADWELD a 3 picas de toma de tierra en arqueta, puente de comprobación, apertura de zanja, relleno y compacta- ción de la misma, totalmente instalada y parte proporcional de pe- queño material.

(DUTTX11V)

1 1,00

Total partida 8.16 1,00 1.338,28 1.338,28

8.17 UD Batería autorregulada, formada por conjunto de baterías modulares.

MARCA/SERIE: Merlin Gerin/VARSET SAH, o similar.

TENSION: 400 V y 50 Hz.

CARACTERISTICAS: 600 kVAr (6x100).

ARMARIO A4B: Ancho - 2150mm; Fondo - 600mm; Alto - 2000mm.

INTERRUPTOR AUTOMÁTICO INCLUIDO: NS400.

Totalmente instalada, incluso elementos de protección y senaliza- ción, cableado interior de paneles y cableado de enlace entre bate- ría y paneles y entre paneles y cuadro general, pequeño material auxiliar, transporte, montaje y conexionado.

(DEREXX600SAH)

1 1,00

Total partida 8.17 1,00 22.479,69 22.479,69

(24)

8.18 UD Batería fija trifásica de compensación del trasformador, protegida contra sobreintensidades mediante interruptor automático, con cubrebornas, con las conexiones al secundario del transformador, formada por conjunto de condensadores, de las siguientes carac- terísticas:

- POTENCIA: 80 kVAr.

- MARCA/SERIE: MERLIN GERIN/ VARPLUS, o similar.

- TENSION: 400 V y 50 Hz.

Totalmente instalada, incluso elementos de protección según esquema, y señalización, cableado interior y cableado de enlace entre batería y la salida del transformador, pequeño material auxiliar, transporte, montaje y conexionado.

(DEREXXF80SCH)

3 3,00

Total partida 8.18 3,00 1.599,21 4.797,63

8.19 UD Batería fija trifásica de compensación del trasformador, protegida contra sobreintensidades mediante interruptor automático, con cubrebornas, con las conexiones al secundario del transformador, formada por conjunto de condensadores, de las siguientes carac- terísticas:

- POTENCIA: 50 kVAr.

- MARCA/SERIE: MERLIN GERIN/ VARPLUS, o similar.

- TENSION: 400 V y 50 Hz.

Totalmente instalada, incluso elementos de protección según esquema, y señalización, cableado interior y cableado de enlace entre batería y la salida del transformador, pequeño material auxiliar, transporte, montaje y conexionado.

(DEREXXF50SCH)

1 1,00

Total partida 8.19 1,00 1.166,61 1.166,61

8.20 UD CUADRO GENERAL DE BAJA TENSIÓN. Cuadro general para suministro de energia electrica, de construcción funcional, extensi- ble tanto en anchura como en profundidad, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, construido en paneles de chapa plegada y perfiles laminados, constituido por unidades modulares del tipo armario, (incluso 25% reserva para futuras ampliaciones), con puertas de paneles transparentes provistas de llaves, comprendiendo los elementos señalados en el esquema, totalmente instalado incluso pequeño material auxiliar, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECGBT0902)

DEPENDENCIAS OFICIALES 1 1,00

Total partida 8.20 1,00 61.161,55 61.161,55

8.21 UD CUADRO GENERAL DE SAI. Cuadro general para suministro de energia electrica, formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECSAI0902)

DEPENDENCIAS OFICIALES 1 1,00

Total partida 8.21 1,00 4.297,12 4.297,12

(25)

8.22 UD Cuadro secundario para Cuartos de Instalaciones Planta -1 (codificación en planos: CS0), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado.

Incluso Certificado del aparellaje por el fabricante.

(pnECS090200)

1 1,00

Total partida 8.22 1,00 2.563,33 2.563,33

8.23 UD Cuadro secundario para Despachos y Vestuarios Planta -1 (codificación en planos: CS1), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado.

(pnECS090201)

1 1,00

Total partida 8.23 1,00 4.671,51 4.671,51

8.24 UD Cuadro secundario para Archivo General y Almacenes Planta -1 (codificación en planos: CS2), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado.

(pnECS090202)

1 1,00

Total partida 8.24 1,00 3.947,57 3.947,57

8.25 UD Cuadro secundario para Hall Entrada, Uso Administrativo y Salas de Reuniones en Planta Baja (codificación en planos: CS3), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090203)

1 1,00

Total partida 8.25 1,00 6.293,18 6.293,18

8.26 UD Cuadro secundario para Uso Administrativo y Zonas Comunes en Planta Baja (codificación en planos: CS4), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090204)

1 1,00

Total partida 8.26 1,00 5.066,08 5.066,08

(26)

8.27 UD Cuadro secundario para Auditorio (codificación en planos: CS5), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090205)

1 1,00

Total partida 8.27 1,00 4.264,53 4.264,53

8.28 UD Cuadro secundario para Cafetería (codificación en planos: CS6), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090206)

1 1,00

Total partida 8.28 1,00 7.490,55 7.490,55

8.29 UD Cuadro secundario para Uso Administrativo Planta 1 (codificación en planos: CS7), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090207)

1 1,00

Total partida 8.29 1,00 5.211,23 5.211,23

8.30 UD Cuadro secundario para Uso Administrativo y Aulas Planta 1 (codificación en planos: CS8), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado.

(pnECS090208)

1 1,00

Total partida 8.30 1,00 4.860,51 4.860,51

8.31 UD Cuadro secundario para Despachos en Planta 2 (codificación en planos: CS9), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASA- KI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090209)

1 1,00

Total partida 8.31 1,00 6.410,26 6.410,26

(27)

8.32 UD Cuadro secundario para Despachos en Planta 2 (codificación en planos: CS10), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plás- tico aislante y autoextinguible, marca MERLIN GERIN, ABB, TE- RASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090210)

1 1,00

Total partida 8.32 1,00 6.891,53 6.891,53

8.33 UD Cuadro secundario para Biblioteca en Planta 1 (codificación en planos: CS11), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plás- tico aislante y autoextinguible, marca MERLIN GERIN, ABB, TE- RASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090211)

1 1,00

Total partida 8.33 1,00 3.348,66 3.348,66

8.34 UD Cuadro secundario para Uso Administrativo Planta 1 (codificación en planos: CS12), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS090212)

1 1,00

Total partida 8.34 1,00 4.612,03 4.612,03

8.35 UD Cuadro secundario para Centro de Servicios Informáticos Planta 1 (codificación en planos: CS13), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GE- RIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado.

(pnECS090213)

1 1,00

Total partida 8.35 1,00 5.798,16 5.798,16

8.36 UD Cuadro secundario para Escalera 1 (codificación en planos:

CSE.1), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(pnECS0902E1)

1 1,00

Total partida 8.36 1,00 2.771,12 2.771,12

(28)

(pnECS0902E2)

1 1,00

Total partida 8.37 1,00 2.443,53 2.443,53

(pnECS0902E3)

1 1,00

Total partida 8.38 1,00 2.302,26 2.302,26

(pnECS0902E4)

1 1,00

Total partida 8.39 1,00 2.443,53 2.443,53

8.40 UD Cuadro Secundario para CLIMATIZADORES, (codificación en planos: CSC), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASA- KI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(DECSM0902)

1 1,00

Total partida 8.40 1,00 10.318,58 10.318,58

8.41 UD Cuadro Secundario para BOMBAS CLIMATIZACIÓN, (codificación en planos: CSBC), formado por cofret empotrable, con fondo construido en chapa electrozincada, chasis desmontable, con marco delantero metálico y puerta transparente, terminado en material plástico aislante y autoextinguible, marca MERLIN GERIN, ABB, TERASAKI, o similar, conteniendo todos los elementos señalados en el esquema, (incluso 25 % reserva de espacio vacío para futuras ampliaciones), incluso parte proporcional de pequeño material, aparellaje, cableado, transporte, montaje y conexionado. Incluso Certificado del aparellaje por el fabricante.

(DECSBC0902)

1 1,00

Total partida 8.41 1,00 9.806,63 9.806,63
