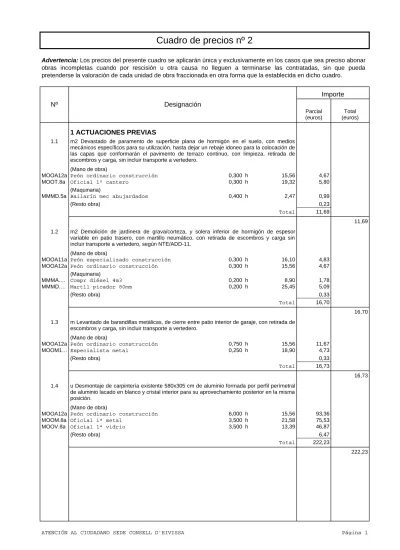

1 ACTUACIONES PREVIAS
1.1 m2 Devastado de paramento de superficie plana de hormigón en el suelo, con medios mecánicos específicos para su utilización, hasta dejar un rebaje idoneo para la colocación de las capas que conformarán el pavimento de terrazo continuo, con limpieza, retirada de escombros y carga, sin incluir transporte a vertedero.
(Mano de obra)
MOOA12a Peón ordinario construcción 0,300 h 15,56 4,67
MOOT.8a Oficial 1º cantero 0,300 h 19,32 5,80
(Maquinaria)
MMMD.5a Bailarín mec abujardados 0,400 h 2,47 0,99
(Resto obra) 0,23
Total 11,69
11,69 1.2 m2 Demolición de jardinera de grava/corteza, y solera inferior de hormigón de espesor
variable en patio trasero, con martillo neumático, con retirada de escombros y carga sin incluir transporte a vertedero, según NTE/ADD-11.
(Mano de obra)
MOOA11a Peón especializado construcción 0,300 h 16,10 4,83
MOOA12a Peón ordinario construcción 0,300 h 15,56 4,67
(Maquinaria)
MMMA.… Compr diésel 4m3 0,200 h 8,90 1,78
MMMD.… Martll picador 80mm 0,200 h 25,45 5,09
(Resto obra) 0,33
Total 16,70
16,70 1.3 m Levantado de barandillas metálicas, de cierre entre patio interior de garaje, con retirada de
escombros y carga, sin incluir transporte a vertedero. (Mano de obra)
MOOA12a Peón ordinario construcción 0,750 h 15,56 11,67
MOOM1… Especialista metal 0,250 h 18,90 4,73
(Resto obra) 0,33
Total 16,73
16,73 1.4 u Desmontaje de carpintería existente 580x305 cm de aluminio formada por perfil perímetral
de aluminio lacado en blanco y cristal interior para su aprovechamiento posterior en la misma posición.
(Mano de obra)
MOOA12a Peón ordinario construcción 6,000 h 15,56 93,36
MOOM.8a Oficial 1ª metal 3,500 h 21,58 75,53
MOOV.8a Oficial 1ª vidrio 3,500 h 13,39 46,87
(Resto obra) 6,47
Total 222,23
222,23 Importe
Nº Designación
Parcial Total (euros) (euros)
1.5 m2 Demolición de jardín, seto frontal existente y solera inferior de hormigón armado con pavimento de espesor variable en nueva entrada de coches al parking posterior, con martillo neumático, con retirada de escombros y carga sin incluir transporte a vertedero, según NTE/ADD-11.
(Mano de obra)
MOOA11a Peón especializado construcción 0,300 h 16,10 4,83
MOOA12a Peón ordinario construcción 0,300 h 15,56 4,67
(Maquinaria)
MMMA.… Compr diésel 4m3 0,200 h 8,90 1,78
MMMD.… Martll picador 80mm 0,200 h 25,45 5,09
(Resto obra) 0,33
Total 16,70
16,70 1.6 u Desmontaje con aprovechamiento de la puerta corredera exterior de entrada de vehículos
de acero así como sus elementos de sujeción accesorios, para su posterior reutilización en la parte simétrica de la fachada. Se incluye el desmontaje sin aprovechamiento de la guía inferior de la puerta existente empotrada en el suelo, con retirada de escombros y carga sin incluir transporte a vertedero.
(Mano de obra)
MOOA12a Peón ordinario construcción 7,000 h 15,56 108,92
MOOM.8a Oficial 1ª metal 7,000 h 21,58 151,06
(Maquinaria)
MMMD.2a Martillo eléc demoledor 3,000 h 3,26 9,78
(Resto obra) 5,40
Total 275,16
275,16 1.7 u Desmontaje con aprovechamiento de cartel de abierto/cerrado de entrada a parking situado
sobre poste metálico en entrada de coches actual así como barrera movil de control de acceso de vehículos de entrada existente.
(Mano de obra)
MOOA12a Peón ordinario construcción 7,000 h 15,56 108,92
MOOE.8a Oficial 1ª electricidad 2,000 h 21,58 43,16
MOOM.8a Oficial 1ª metal 7,000 h 21,58 151,06
(Maquinaria)
MMMD.2a Martillo eléc demoledor 4,000 h 3,26 13,04
(Resto obra) 6,32
Total 322,50
322,50 1.8 m Demolición de bordillo de hormigón existente, con martillo neumático y compresor, incluso
retirada de escombros, sin incluir transporte a vertedero. (Mano de obra)
MOOA11a Peón especializado construcción 0,250 h 16,10 4,03
(Maquinaria)
MMMA.4la Compr diésel 25m3 0,070 h 26,83 1,88
MMMD.… Martll picador 80mm 0,070 h 25,45 1,78
MMMR.… Pala crgra de neum 179cv 3,2m3 0,250 h 51,85 12,96
(Resto obra) 0,41
Total 21,06
21,06
1.9 u Retirada y sustitución de banco de piedra existente en la acera frente a la nueva entrada del parking, consistente en retirada con aprovechamiento de banco de piedra existente y colocación en la nueva ubicación definida para el mismo, i. agujeros en la acera y solera para su encastre y rematado perimetralmente con baldosas del mismo modelo de las existentes. (Mano de obra)
MOOA.8a Oficial 1ª construcción 2,500 h 19,32 48,30
MOOA11a Peón especializado construcción 2,300 h 16,10 37,03
(Maquinaria)
MMMA.4la Compr diésel 25m3 0,900 h 26,83 24,15
MMMD.… Martll picador 80mm 0,070 h 25,45 1,78
(Materiales)
PBPC.2… H 20 blanda TM 20 I 0,150 m3 109,99 16,50
(Resto obra) 2,56
Total 130,32
130,32 1.10 u Desmontaje de protecciones de vehículos de acero inoxidable, incluso retirada de
escombros, sin incluir transporte a vertedero. (Mano de obra)
MOOA12a Peón ordinario construcción 0,350 h 15,56 5,45
MOOM.8a Oficial 1ª metal 0,650 h 21,58 14,03
(Resto obra) 0,58
Total 20,06
20,06 1.11 u Desmontaje de iluminación existente en columnas, con acopio a pie de obra para
aprovechamiento por parte del promotor. Se entiende unidad terminada por conjunto de luminarias en cada columna. Se dejarán en su posición definitiva, las luminarias que en la actualidad dan iluminación a las partes exteriores del aparcamiento y que no deberán eliminadas.
(Mano de obra)
MOOA11a Peón especializado construcción 0,450 h 16,10 7,25
MOOE.8a Oficial 1ª electricidad 0,600 h 21,58 12,95
(Resto obra) 0,61
Total 20,81
20,81 1.12 u Desmontaje de revestimiento de pilares acero inoxidable, con eliminación de la silicona de
las uniones y la extracción de elemento por elemento que componen el forro, de manera que sirva para su aprovechamiento posterior en la misma posición, sin producir deterioro en el elemento actual.
(Mano de obra)
MOOA12a Peón ordinario construcción 2,000 h 15,56 31,12
MOOM.8a Oficial 1ª metal 2,000 h 21,58 43,16
(Resto obra) 2,23
Total 76,51
76,51 1.13 u Desmontaje de balaustres de granito 18x18x230 así como de su elemento de encastre de
la parte empotrada, incluso retirada de escombros, sin incluir transporte a vertedero. (Mano de obra)
MOOA11a Peón especializado construcción 1,800 h 16,10 28,98
(Maquinaria)
MMMA.4la Compr diésel 25m3 0,200 h 26,83 5,37
MMMD.… Martll picador 80mm 0,070 h 25,45 1,78
(Resto obra) 0,72
Total 36,85
36,85
1.14 u Desvío Boca de incendio existente hasta su posición definitiva, incluso parte proporcional de tubería acero que deberá ser ampliada en su longitud para alojarse en la posición definitiva según planos y ayudas de albañilería para empotrar la misma.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,000 h 19,32 19,32
MOOF.8a Oficial 1ª fontanería 2,500 h 21,58 53,95
MOOF11a Especialista fontanería 1,500 h 18,90 28,35
(Resto obra) 2,03
Total 103,65
103,65 1.15 m3 Transporte de escombros varios de densidad media 1.50 t/m3, con camión volquete de
carga máxima 10 t., a una distancia de 10 km., con velocidad media de 40 km/h., considerando tiempos de carga, ida, descarga y vuelta sin incluir carga, pero incluyendo cánon de vertedero.
(Medios auxiliares)
VERTE Cánon vertedero autorizado 1,000 t 29,70 29,70
(Maquinaria)
MMMT.… Cmn de transp 10T 8m3 2ejes 0,112 h 24,72 2,77
(Resto obra) 0,65
Total 33,12
33,12 2 HORMIGONES
2.1 m2 Solera ligera realizada con hormigón HM 20/B/20/I con un espesor de entre 1 cm. y 10 cm. armada con fibras de filamentos de acero de alambre estirado en frío, deformados y cortados de l=60 mm y diámetro 0,75 mm de la casa Dramix® o similar para el refuerzo del hormigón de la solera en una proporción de 40 kg/m2. La solera extendida sobre pavimento de hormigón existente abujardado con terminación mediante maestreado y curado mediante riego según NTE/RSS-4. Será imprescindible una solera totalmente plana y pulida fina, con una flecha máxima admitida de la base soporte 3 mm en regla de 2 m y 1 mm en regla de 0,20 m.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,300 h 19,32 5,80
MOOA11a Peón especializado construcción 0,300 h 16,10 4,83
(Materiales)
DRAMIX Fibras aceroestirado en fríol=60 mm diám… 4,000 kg 1,85 7,40
PBPC.2… H 20 blanda TM 20 I 0,050 m3 109,99 5,50
(Resto obra) 0,47
Total 24,00
24,00 2.2 m2 Solera recibida con hormigón HA 25/B/20/IIa de consistencia blanda y tamaño máximo
del árido de 25 mm., con un espesor de 15 cm, reforzada con una cuantía de 5 kg/m2 de acero corrugado B 500 S, elaborado, transportado, vertido y puesto en obra, medido el volumen a excavación teórica llena. Incluso corte de capilaridad con lámina de plástico impermeable reforzado. Se ejecutará dando pendiente definitiva en el caso que se necesario en nueva entrada de coches.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,300 h 19,32 5,80
MOOA.9a Oficial 2ª construcción 0,075 h 17,16 1,29
MOOA11a Peón especializado construcción 0,300 h 16,10 4,83
MOOA12a Peón ordinario construcción 0,075 h 15,56 1,17
(Materiales)
PBPC.3… H 25 blanda TM 20 IIa 0,150 m3 119,10 17,87
PBUW.5a Alambre reco n.13ø2.0mm mazos5kg 0,075 kg 1,65 0,12
PEAA.3ba Acero corru B 500 S ø6 5,250 kg 0,97 5,09
PNIS.2b Lámina PE e=0.10mm 1,100 m2 0,44 0,48
2.3 m3 Hormigón armado, HA 25/B/20/IIa preparado, en riostras bajo pilastras de granito, con una cuantía media de 75 kg de acero B 500 S, incluso recortes, separadores, alambre de atado, vibrado y curado del hormigón, incluso encofrado de las mismas.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 2,775 h 19,32 53,61
MOOA11a Peón especializado construcción 2,860 h 16,10 46,05
MOOA12a Peón ordinario construcción 0,325 h 15,56 5,06
(Maquinaria)
MMEM.… Amtz mad tabl 2.6x10-20cm 8 us 0,320 m3 24,90 7,97
MMEM.4f Amtz mad encf tabl 8 us 0,960 m3 33,59 32,25
MMMH.5c Vibrador gasolina aguja ø30-50mm 0,300 h 3,38 1,01
(Materiales)
PBAD.8a Desencofrante líquido 0,060 l 2,00 0,12
PBPC.3… H 25 blanda TM 20 IIa 1,050 m3 119,10 125,06
PBUC.6a Puntas a p/const 17x70 caja 3kg 0,200 kg 1,20 0,24
PBUW.5a Alambre reco n.13ø2.0mm mazos5kg 0,400 kg 1,65 0,66
PEAA.3bj Acero corru B 500 S ø6-16 26,250 kg 0,85 22,31
(Resto obra) 5,80
Total 300,14
300,14 3 FACHADAS
3.1 kg Acero S275JR en marcos sujeción fábrica bloque vidrio con perfiles hueco de tipología hueco cuadrado y rectangular, con soldadura, incluso dos manos de pintura de imprimación, y una mano de esmalte impermeable REXMALT de Euroquímica o similar en color a elegir por la D.F., según SE-A del CTE.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,008 h 21,58 0,17
MOOM1… Especialista metal 0,008 h 18,90 0,15
(Materiales)
PEAP12a Acero perfil hueco S275JR 1,100 kg 0,80 0,88
PRCP.8… Impr est met mate col 0,050 l 11,43 0,57
(Resto obra) 0,06
Total 1,83
1,83 3.2 kg Acero en dinteles de un sólo perfil, de clase S275JR, de tipología HEB con soldadura a
pilares existentes, en dinteles sobre cristaleras exteriores, incluso dos manos de pintura de imprimación, y una mano de esmalte impermeable REXMALT de Euroquímica o similar en color a elegir por la D.F., según SE-A del CTE.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,010 h 21,58 0,22
MOOM1… Especialista metal 0,010 h 18,90 0,19
(Materiales)
PEAP10a Perfil est S275JR valor medio 1,050 kg 0,80 0,84
PRCP.8… Impr est met mate col 0,050 l 11,43 0,57
(Resto obra) 0,06
Total 1,88
1,88
3.3 m2 Fábrica realizada con moldeados de vidrio de 200x200x80mm, tomados con mortero de cemento cola especial para bloques de vidrio y redondos de acero corrugado B 500 S en cada fila y columna, incluso replanteo, nivelación y aplomado, preparación, corte y colocación de las armaduras, parte proporcional de perfiles de anclaje en los dos laterales cada dos hiladas de 15x15 cm, parte proporcional de mermas, solapes y roturas, rellenos elásticos, cartón alquitranado, sellado y rejuntado, según NTE/FFV.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,800 h 19,32 34,78
MOOA11a Peón especializado construcción 0,700 h 16,10 11,27
MOOA12a Peón ordinario construcción 0,042 h 15,56 0,65
(Materiales)
PBAA.1a Agua 0,004 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,007 t 122,81 0,86
PBRA.1… Arena 0/3 triturada lvd 10km 0,023 t 11,39 0,26
PEAA.3bk Acero corru B 500 S ø6-25 2,800 kg 0,85 2,38
PFAP.1aa Vdr mold p/tab 200x200x80mm inc 23,000 u 2,28 52,44
PFAW.3a Repercusión elto dil-sellado 1,500 u 8,20 12,30
(Resto obra) 2,27
Total 117,21
117,21 3.4 m2 Fábrica para revestir, de 7cm de espesor, realizada con ladrillos cerámicos huecos de
24x11.5x7cm, aparejados de canto y recibidos con mortero de cemento M-5, con juntas de 1cm de espesor, incluso replanteo, nivelación y aplomado, parte proporcional de enjarjes, mermas y roturas, humedecido de las piezas y limpieza, considerando un 3% de pérdidas y un 30% de mermas de mortero, según DB SE-F del CTE y NTE-FFL.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,446 h 19,32 8,62
MOOA11a Peón especializado construcción 0,223 h 16,10 3,59
MOOA12a Peón ordinario construcción 0,031 h 15,56 0,48
(Materiales)
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,003 t 122,81 0,37
PBRA.1… Arena 0/3 triturada lvd 10km 0,019 t 11,39 0,22
PFFC.1be Ladrillo hueco db 24x11.5x7 33,000 u 0,11 3,63
(Resto obra) 0,39
Total 17,30
17,30 3.5 m2 Aislamiento térmico intermedio de fachadas en muros de doble hoja de fábrica, con
poliestireno extruido (XPS) de 30mm de espesor, mecanizado lateral machihembrado y superficie lisa, con una conductividad térmica de 0.030 W/mK y resistencia térmica 1.00 m2K/W, reacción al fuego Euroclase E, código de designación XPS-EN 13164 - T1-CS(10\Y)150-MU80, incluso parte proporcional de elementos de sujeción y corte del aislante.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,004 h 19,32 0,08
MOOA12a Peón ordinario construcción 0,004 h 15,56 0,06
(Materiales)
PBUA.9a Adhesivo p/panel aisl y coquilla 0,100 l 11,65 1,17
PNTP.3… Panel XPS 0.030 e30mm 1,050 m2 6,82 7,16
(Resto obra) 0,08
Total 8,55
8,55
3.6 m2 Fábrica para revestir, de 11.5cm de espesor, realizada con ladrillos cerámicos huecos de 24x11.5x11cm, aparejados a soga y recibidos con mortero de cemento M-5, con juntas de 1cm de espesor, incluso replanteo, nivelación y aplomado, parte proporcional de enjarjes, mermas y roturas, humedecido de las piezas y limpieza, considerando un 3% de pérdidas y un 30% de mermas de mortero, según DB SE-F del CTE y NTE-FFL.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,473 h 19,32 9,14
MOOA11a Peón especializado construcción 0,236 h 16,10 3,80
MOOA12a Peón ordinario construcción 0,050 h 15,56 0,78
(Materiales)
PBAA.1a Agua 0,005 m3 1,18 0,01
PBAC.2aa CEM II/A-P 32.5 R granel 0,004 t 122,81 0,49
PBRA.1… Arena 0/3 triturada lvd 10km 0,032 t 11,39 0,36
PFFC.1ch Ladrillo hueco trip 24x11.5x11 35,000 u 0,14 4,90
(Resto obra) 0,55
Total 20,03
20,03 3.7 m2 Fábrica armada para revestir de 20 cm de espesor, realizada con bloques de hormigón
tipo italiano de áridos densos de 40x20x20 cm, recibidos con mortero de cemento M-5, con juntas de 1 cm de espesor, y relleno de la fila completa mediante HA 25/B/20/IIa de consistencia blanda y tamaño máximo del árido de 25 mm., incluso replanteo, nivelación y aplomado, parte proporcional de enjarjes, mermas y roturas y piezas especiales (medio, esquina, etc.), humedecido de las partes en contacto con el mortero, rejuntado y limpieza, considerando un 3% de pérdidas y un 30% de mermas de mortero, según DB SE-F del CTE y NTE/FFB.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,500 h 19,32 9,66
MOOA11a Peón especializado construcción 0,200 h 16,10 3,22
MOOA12a Peón ordinario construcción 0,050 h 15,56 0,78
(Materiales)
PBAA.1a Agua 0,005 m3 1,18 0,01
PBAC.2aa CEM II/A-P 32.5 R granel 0,004 t 122,81 0,49
PBPC.3… H 25 blanda TM 20 IIa 0,120 m3 119,10 14,29
PBRA.1… Arena 0/3 triturada lvd 10km 0,032 t 11,39 0,36
PFFH52… B AD-HEA 200 R4/I ita cerr 12,000 u 0,75 9,00
(Resto obra) 1,01
Total 38,82
38,82
3.8 m3 Zuncho de atado de remate superior de 20x20 de sección media sobre conjunto de hoja compuesta de ladrillo bajo PAVES, realizada con hormigón HA-25/B/20/IIa, armado con una cuantía de 100 kg/m3 de acero B 500 S, incluso encofrado, elaboración del hormigón, vibrado, curado y desencofrado, según EHE.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 2,150 h 19,32 41,54
MOOA.9a Oficial 2ª construcción 1,000 h 17,16 17,16
MOOA11a Peón especializado construcción 1,350 h 16,10 21,74
MOOA12a Peón ordinario construcción 1,800 h 15,56 28,01
(Maquinaria)
MMEM.… Amtz mad tabl 2.6x10-20cm 4 us 0,040 m3 49,80 1,99
MMEM.… Amtz mad tabl 7.6x15-20cm 4 us 0,100 m3 55,13 5,51
MMET.1… Amtz puntal met 3.50m 25 us 5,150 u 0,71 3,66
MMMG.… Grúa torre alt40.7m fle35m q1000 1,000 h 18,29 18,29
MMMH.5c Vibrador gasolina aguja ø30-50mm 0,500 h 3,38 1,69
(Materiales)
PBAA.1a Agua 0,450 m3 1,18 0,53
PBAD.8a Desencofrante líquido 0,075 l 2,00 0,15
PBPC.3… H 25 blanda TM 20 IIa 1,050 m3 119,10 125,06
PBUC.6a Puntas a p/const 17x70 caja 3kg 0,250 kg 1,20 0,30
PBUW.5a Alambre reco n.13ø2.0mm mazos5kg 5,175 kg 1,65 8,54
PEAA.3bk Acero corru B 500 S ø6-25 100,000 kg 0,85 85,00
(Resto obra) 10,33
Total 369,50
369,50 3.9 u Cajeado de acero de dimensiones 20x20x20 huecos con fondo, para encastrar en cada uno
de ellos las pilastras de granito, alojados estos cajeados en las riostras encofradas, incluso p.p. de sujeción de los mismos, perfectamente aplomados y alineados.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,400 h 19,32 7,73
MOOA11a Peón especializado construcción 0,250 h 16,10 4,03
MOOM.8a Oficial 1ª metal 0,430 h 21,58 9,28
(Materiales)
CAJEA… Cajeado acero 20x20x20 pilastras granito 1,000 u 22,00 22,00
(Resto obra) 1,08
Total 44,12
44,12 3.10 u Suministro y colocación de balaustre Granito gris pulido en todas sus caras, de
dimensiones largoxanchoxalto 18x18x230 cm macizo colocado sobre cajeado de acero prefabricado (no incluido en esta partida) y rellenado con mortero de resina epoxi hasta su endurecimiento pleno, incluso nivelación, alineación y aplomado con el resto de los balaustres existentes.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,000 h 19,32 19,32
MOOA11a Peón especializado construcción 1,000 h 16,10 16,10
(Materiales)
BALAU… Balaustre Granito 18x18x230 macizo 1,000 u 175,00 175,00
PBAI12b Mezcla cemento-resinas 1,000 kg 0,49 0,49
(Resto obra) 5,27
Total 216,18
216,18 4 REVESTIMIENTOS Y EXTERIORES
4.1 m2 Pavimento de terrazo continuo hidraúlico-sintético con malla alveolar de polipropileno y malla de fibra de vidrio para terrazo continuo, realizado in situ sobre capa de imprimación a base de resina incluida en el precio, juntas de zinc de 2 mm. de espesor formando cuadrículas de tamaño máximo 1.20x1.20 m., extendido, compactado y alisado de capa de mortero de espesor medio 15mm, formado por aglomerante hidraúlico de resina sintética, áridos seleccionados de mármol triturado de tamaño fino 1 a 3 mm y aditivos especiales, debastado, pulido y abrillantado, en tipología Granito Gris tipo 603 similar al existente en el resto del edificio (Matriz: PANDOMO MW TerrazzoMicro Matriz Blanca, Árido PANDOMO TG Nero o similar). Se incluirá la p.p. de pletinas de acero inoxidable pulido de transición entre pavimentos distintos.(Solera de recrecido no incluida en este precio. Incluida en el capítulo HORMIGONES 002.01)
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,200 h 19,32 23,18
MOOA10a Ayudante construcción 1,055 h 16,63 17,54
(Materiales)
JUNTAS P.P. juntas de zinc 2mm cuadrícula 1,20x… 1,000 PA 16,89 16,89
MALLP… Malla alveolar de polipropileno 1,050 m2 1,17 1,23
MORT1 Mortero con arena de mármol 0,015 m3 390,41 5,86
MORT2 Mortero elástico resina 0,002 m3 244,95 0,49
PNIA.7a Malla tejido fibra vidrio MV-55 1,050 m2 1,44 1,51
(Resto obra) 1,33
Total 68,03
68,03 4.2 m2 Enfoscado maestreado bruñido (enfos+revoco), con mortero de cemento M-15 en
paramento vertical exterior e interior, según NTE-RPE-7. (Mano de obra)
MOOA.8a Oficial 1ª construcción 0,500 h 19,32 9,66
MOOA11a Peón especializado construcción 0,021 h 16,10 0,34
MOOA12a Peón ordinario construcción 0,383 h 15,56 5,96
(Materiales)
PBAA.1a Agua 0,008 m3 1,18 0,01
PBAC.2aa CEM II/A-P 32.5 R granel 0,007 t 122,81 0,86
PBAC.2ab CEM II/A-P 32.5 R envasado 0,004 t 132,45 0,53
PBRA.1… Arena 0/3 triturada lvd 10km 0,027 t 11,39 0,31
(Resto obra) 0,46
Total 18,13
18,13 4.3 m2 Suministro y colocación de Falso Techo metálico ERCO ME o similar, formado por placas
de metal expandido en forma romboidal de medidas máximas 1200x1200mm y dimensiones de la malla de 40x36x3x2mm, con marco visto y junta negra de tesa de 3mm entre placas. Recubrimiento de resinas poliéster, junto con pigmentos que lo hacen estable al calor, la luz, y la humedad, curada al horno transformándose en un recubrimiento sintético sólido, color RAL 9006 Metalizado. Doble trama perfilería en acero cincado disposición oculta, principal tipo U y secundaria tipo Z para sujeción de placas. Colgador de acero tipo Nonius o similar con doble pasador de seguridad. Perfil de remate perimetral 25x25mm de sección en F color RAL 9006 Metalizado. Incluso mano de obra de colocación según planos hasta su perfecto acabado.
Grado de propagación al fuego M0 y Clase A2. La malla irá soldada de fábrica al marco que la conforma y que incluirá todos los remates perímetrales y contra los pilares y resto de elementos internos de cada espacio. El conjunto incluirá todos los elementos, accesorios, piezas especiales, abrazaderas, clips, perfiles, etc. que sean necesarios para su completa terminación. Cada placa incluirá de fábrica el rebaje o perforación necesaria para la instalación de las luminarias/difusores/altavoces, etc.. según planos, no permitiéndose la manipulación de dimensiones de formas y tamaños de placas en obra. Sistema placas ME de metal expandido de la marca ERCO o similar.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,500 h 19,32 9,66
MOOA11a Peón especializado construcción 0,500 h 16,10 8,05
MOOM.8a Oficial 1ª metal 1,200 h 21,58 25,90
(Materiales)
FALSO… Falso techo placas ME metal exp 120x120 1,000 m2 113,06 113,06
159,80 4.4 m2 Chapado con placas de mármol travertino, de 30mm de espesor, similares a las
existentes, tomadas con mortero cola, incluso rejuntado con lechada de cemento, eliminación de restos y limpieza.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,300 h 19,32 5,80
MOOA11a Peón especializado construcción 0,004 h 16,10 0,06
MOOA12a Peón ordinario construcción 0,300 h 15,56 4,67
(Materiales)
PBAA.1a Agua 0,001 m3 1,18 0,00
PBAC.2ib BL 22.5 X envasado 0,001 t 234,82 0,23
PBPM2… Mto co ext gris 4,000 kg 0,37 1,48
PRRP.1h Placa mármol trav e/30 1,050 m2 120,50 126,53
(Resto obra) 4,04
Total 142,81
142,81 4.5 m2 Pavimento con baldosas de cemento hidráulicas decorativas, diversos modelos, de 3 cm,
colores varios, colocadas sobre capa de de arena de 2cm de espesor mínimo, tomadas con mortero de cemento M-5, incluso rejuntado con lechada de cemento, eliminación de restos y limpieza, según NTE/RSR-4.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,300 h 19,32 5,80
MOOA11a Peón especializado construcción 0,004 h 16,10 0,06
MOOA12a Peón ordinario construcción 0,306 h 15,56 4,76
(Materiales)
PBAA.1a Agua 0,006 m3 1,18 0,01
PBAC.2aa CEM II/A-P 32.5 R granel 0,005 t 122,81 0,61
PBAC.2ab CEM II/A-P 32.5 R envasado 0,001 t 132,45 0,13
PBRA.1… Arena 0/3 triturada lvd 10km 0,067 t 11,39 0,76
PUVP.1dd Baldosa hidr dec-40x40 bl 1,050 m2 11,70 12,29
(Resto obra) 0,53
Total 24,95
24,95 4.6 m Suministro y colocación de bordillo rebajado en entrada de acera nueva rebajada, de
hormigón de 13x20x50cm sobre lecho de hormigón HM-D-150/B/20 rejuntado con mortero de cemento M-5. Se incluye el pintado del mismo con pintura amarilla apta para hormigón. (Mano de obra)
MOOA.8a Oficial 1ª construcción 0,200 h 19,32 3,86
MOOA12a Peón ordinario construcción 0,175 h 15,56 2,72
MOON.8a Oficial 1ª pintura 0,300 h 19,32 5,80
(Materiales)
PBAA.1a Agua 0,002 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBPC.9… Hormigón D-150 B TM 20mm 0,035 m3 94,30 3,30
PBRA.1… Arena 0/3 triturada lvd 10km 0,016 t 11,39 0,18
PRCP.1… Pint ext cl-cau lis mt col 0,125 l 6,80 0,85
PUVA.9c Bord H 13x20x50 2,000 u 3,36 6,72
(Resto obra) 0,50
Total 24,18
24,18
4.7 u Recorte y recolocación de forros de pilares de acero inoxidable previamente retirados a su nueva altura de 2,50 m situándose enrasados por la parte inferior del falso techo así como los cajeados necesarios tras soldar las estructuras de acero para que las cuatro esquinas verticales del forro queden de una pieza. El ajuste de la nueva altura se realizará desmontando los forros existentes y cortándolos en taller, realizándose el mismo pliegue superior que disponen en la actualidad. Se entiende incluida en la partida la colocación de tapones de acero inoxidable que tapen el agujero dejado al extraer las protecciones de los vehículos.
(Mano de obra)
MOOM.8a Oficial 1ª metal 2,900 h 21,58 62,58
MOOM1… Especialista metal 2,900 h 18,90 54,81
(Materiales)
VARIO Material vario acero inoxidable 1,000 u 52,20 52,20
(Resto obra) 3,39
Total 172,98
172,98 4.8 m Marca vial de 10cm de ancho con pintura blanca reflexiva a base de resina acrílica
termoplástica y esferas reflectantes, realizada con medios mecánicos, incluso premarcaje, para marcar entrada a párking tal y como se indica en planos.
(Mano de obra)
MOON.8a Oficial 1ª pintura 0,100 h 19,32 1,93
MOON10a Ayudante pintura 0,100 h 16,63 1,66
(Maquinaria)
MMMW.… Reprcn m maq pintabanda 1,000 u 0,08 0,08
(Materiales)
PRCP21a Esferas reflectantes 0,048 kg 1,83 0,09
PRCP33a Pintura señalización marcas viales 0,025 l 11,59 0,29
(Resto obra) 0,08
Total 4,13
4,13 4.9 m2 Revestimiento a base de pintura plástica acrílica mate para la protección y decoración de
superficies en paramento horizontal interior (techo de forjado), con resistencia a la luz solar, transpirable e impermeable, con acabado mate, en color negro, sobre superficie horizontal con cavidades internas -casetones- de hormigón en su mayor parte, previo lijado de pequeñas adherencias e imperfecciones, mano de fondo con pintura plástica diluida muy fina, plastecido de faltas y dos manos de acabado, todo ello aplicado a pistola, según NTE/RPP-24. Medido en proyección horizontal de toda la superficie completa del techo de la planta baja. Se entiende incluido en el precio, el pintado de todas las instalaciones que queden el techo (tubos, canaletas, etc.) protegiendo los que puedan verse afectados (detectores de humo, etc.) que deberán quedar pintados con el mismo tono que el resto del techo, dando una apariencia de continuidad en el mismo.
(Mano de obra)
MOON.8a Oficial 1ª pintura 0,190 h 19,32 3,67
(Materiales)
PRCP.3… Pint int plas acrl mate bl 0,072 l 4,90 0,35
(Resto obra) 0,08
Total 4,10
4,10
4.10 m2 Fratasado mecánico con helicóptero de solera y aserrado de las juntas de retracción, por medios mecánicos, con una profundidad de 1/3 del espesor de la solera y posterior sellado con masilla elástica.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,030 h 19,32 0,58
MOOA11a Peón especializado construcción 0,030 h 16,10 0,48
(Maquinaria)
MMMA1… Fratasadora 0,550 h 24,50 13,48
MMMK1… Equipo corte jnt hormigón 0,100 h 12,85 1,29
(Materiales)
PBUJ.2a Perfil jnt const PE ø 6mm 0,800 m 0,20 0,16
(Resto obra) 0,32
Total 16,31
16,31 5 CARPINTERÍAS ALUMINIO, VIDRIERÍA Y CERRAJERÍA
5.1 u Puerta de salida, abatible de una hoja, de dimensiones 120x250cm, realizada con perfiles con rotura de puente térmico de aluminio lacado de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco para recibir acristalamiento, recibido sobre marco tubular de acero galvanizado a colocar en obra, incluso replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL. Se incluye en el descompuesto de la misma, barra antipánico colocada de apertura hacía el exterior de la sala.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,693 h 19,32 13,39
MOOA12a Peón ordinario construcción 0,495 h 15,56 7,70
MOOM.8a Oficial 1ª metal 2,311 h 21,58 49,87
(Materiales)
ANTIPA… Barra antipánico 1,000 u 95,00 95,00
PBUL.2a Cartucho masilla caucho silicona 0,660 u 4,48 2,96
PFTL30c Tapajuntas Al lac bl 7,000 m 7,76 54,32
PUERT… Prta ab 1hj 120x250 1,000 u 307,11 307,11
(Resto obra) 10,54
Total 540,89
540,89 5.2 u Cristalera fija de una hoja, de dimensiones 580x250cm, realizada con perfiles de aluminio
lacado de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco para recibir acristalamiento de hasta 33mm, recibido sobre marco tubular de acero galvanizado a colocar en obra, incluso replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 3,888 h 19,32 75,12
MOOA12a Peón ordinario construcción 3,268 h 15,56 50,85
MOOM.8a Oficial 1ª metal 1,620 h 21,58 34,96
(Materiales)
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBRA.1… Arena 0/3 triturada lvd 10km 0,018 t 11,39 0,21
PBUL.2a Cartucho masilla caucho silicona 2,160 u 4,48 9,68
V02a Vent fj 1hj 580x250 1,000 u 418,00 418,00
(Resto obra) 11,64
Total 600,71
600,71
5.3 u Cristalera fija de una hoja, de dimensiones 455x250cm, realizada con perfiles de aluminio lacado de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco para recibir acristalamiento de hasta 33mm, recibido sobre marco tubular de acero galvanizado a colocar en obra, incluso replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,782 h 19,32 34,43
MOOA12a Peón ordinario construcción 1,513 h 15,56 23,54
MOOM.8a Oficial 1ª metal 0,743 h 21,58 16,03
(Materiales)
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBRA.1… Arena 0/3 triturada lvd 10km 0,018 t 11,39 0,21
PBUL.2a Cartucho masilla caucho silicona 0,990 u 4,48 4,44
V03a Vent fj 1hj 455x250 1,000 u 475,00 475,00
(Resto obra) 11,05
Total 564,95
564,95 5.4 u Puerta de salida, abatible de una hoja, de dimensiones 90x250cm + fijo superior de
90x55cm, realizada con perfiles con rotura de puente térmico de aluminio lacado de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco para recibir acristalamiento, recibido sobre marco tubular de acero galvanizado a colocar en obra, incluso replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,693 h 19,32 13,39
MOOA12a Peón ordinario construcción 0,495 h 15,56 7,70
MOOM.8a Oficial 1ª metal 2,311 h 21,58 49,87
(Materiales)
PBUL.2a Cartucho masilla caucho silicona 0,660 u 4,48 2,96
PFTL30c Tapajuntas Al lac bl 7,000 m 7,76 54,32
PUERT… Prta ab 1hj 90x250 + fijo 90x55 1,000 u 445,87 445,87
(Resto obra) 11,42
Total 585,53
585,53
5.5 u Sustitución de puerta corredera de 2 hojas, motorizada de 2.10x3.05cm medidas totales de hueco, de dimensiones 70x280cm cada una de las hojas, realizada con perfiles de aluminio lacado de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco, incluso acristalamiento de 22mm, recibida directamente en hueco de obra existente, incluso fijo superior, replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL. Se incluye en el descompuesto motorización superior de apertura consistente en:
Sistema de motorización para puerta corredera de 2 hojas, compuesta por un cabezal para el alojamiento del cuerpo motriz, formado por un motorreductor especial de corriente continua, transmisión por correa dentada, rodamientos de nylón de alta resistencia y rail de acero inoxidable, con tres velocidades de cierre y tiempo de espera regulable temporizado de 1 a 30 segundos; cerradura selectora, que permite programar el sistema de maniobra con las siguientes funciones: apertura automática desde ambos lados del acceso, sistema de apertura automática, solo accediendo desde el interior, posición permanentemente abierta, posición permanentemente cerrada, dos sensores de apertura a ambos lados (laterales) con regulación de alcance y haz, juego de fotocélulas de seguridad, para impedir el cierre de la puerta si existe algún obstáculo en su recorrido, sistema de bateria de funcionamiento, para apertura de emergencia, si falta la corriente, sistema de cierre eléctrico que bloquea la puerta, despues de cada apertura.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,836 h 19,32 35,47
MOOA12a Peón ordinario construcción 2,558 h 15,56 39,80
MOOM.8a Oficial 1ª metal 0,765 h 21,58 16,51
(Materiales)
CORRM… Prta crra 2hj 210x305 motoriz acrist 1,000 u 3.250,00 3.250,00 MOTORIZ Sistema de motorización puerta corredera 1,000 u 1.595,00 1.595,00
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBRA.1… Arena 0/3 triturada lvd 10km 0,018 t 11,39 0,21
PBUL.2a Cartucho masilla caucho silicona 1,020 u 4,48 4,57
(Resto obra) 98,81
Total 5.040,62
5.040,62
5.6 u Sistema de puerta corredera automática peatonal de ROLLTORE-PORTIS o similar, de 2 hojas (una corredera motorizada, que además se abate verticalmente en caso de incendio, más una abatible de eje vertical a la presión), motorizada de 2.40x3.05cm medidas totales de hueco, de dimensiones 120x250cm cada una de las hojas, realizada con perfiles antipánico integral de aluminio lacado en blanco, de 60 micras con sello de calidad Qualicoat con canal europeo, junta de estanqueidad interior, sellante en esquinas del cerco y accesorios que garanticen su correcto funcionamiento, acabada en color blanco, incluso acristalamiento de seguridad, recibida directamente en hueco de obra, incluso fijo superior con el mismo cristal, replanteo, colocación, aplomado y nivelado, montaje y regulación, sellado perimetral mediante silicona y limpieza, según NTE-FCL. Se incluye foroo para cargadero en aluminio lacado en blanco, cerradura manual de pico de loro y cerradura de 1 contacto eléctrico instalado en el exterior para la 1ª apertura. Se incluye en el descompuesto motorización superior de apertura consistente en:
Sistema de motorización para puerta corredera de 1 hoja + 1 hoja abatible, compuesta por un cabezal para el alojamiento del cuerpo motriz, formado por un motorreductor especial de corriente continua, transmisión por correa dentada, rodamientos de nylón de alta resistencia y rail de acero inoxidable, con tres velocidades de cierre y tiempo de espera regulable temporizado de 1 a 30 segundos; cerradura selectora, que permite programar el sistema de maniobra con las siguientes funciones: apertura automática desde ambos lados del acceso, sistema de apertura automática, solo accediendo desde el interior, posición permanentemente abierta, posición permanentemente cerrada, dos sensores de apertura a ambos lados (laterales) con regulación de alcance y haz, juego de fotocélulas de seguridad, para impedir el cierre de la puerta si existe algún obstáculo en su recorrido, sistema de bateria de funcionamiento, para apertura de emergencia, si falta la corriente, sistema de cierre eléctrico que bloquea la puerta, despues de cada apertura. Características de los operadores: Apertura rápida a 750 mm/sec, Motores Brushless o similares, potentes con una capacidad de carga hasta 180 Kg/hoja y batería antipánico.
En el precio descompuesto se incluye sistema de estructura de perfiles metálicos tubulares en forma de pórtico para conformar el hueco de la puerta, remates del hueco, instalación de la línea de 220 V en puntos de capialzado, conducciones a llave exterior y selectores. (Mano de obra)
MOOA.8a Oficial 1ª construcción 20,306 h 19,32 392,31
MOOA12a Peón ordinario construcción 20,028 h 15,56 311,64
MOOM.8a Oficial 1ª metal 21,647 h 21,58 467,14
MOOM1… Especialista metal 1,647 h 18,90 31,13
(Materiales)
CORRM… Prta crra 2hj 240x305 motoriz acrist 1,000 u 6.348,68 6.348,68 MOTORIZ Sistema de motorización puerta corredera 1,000 u 1.595,00 1.595,00
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBRA.1… Arena 0/3 triturada lvd 10km 0,018 t 11,39 0,21
PBUL.2a Cartucho masilla caucho silicona 1,020 u 4,48 4,57
PEAP12a Acero perfil hueco S275JR 226,452 kg 0,80 181,16
PRCP.8… Impr est met mate col 10,293 l 11,43 117,65
(Resto obra) 188,79
Total 9.638,53
9.638,53 5.7 m2 Acristalamiento con vidrio simple laminado de seguridad formado por dos vidrios de 6mm
de espesor, unidos mediante dos láminas de butiral de polivinilo incoloro, homologado frente al ataque manual con nivel de seguridad B según DBT-2104, fijado sobre carpinteria con acuñado mediante calzos de apoyo perimetrales y laterales incluso sellado en frío con silicona y colocación de junquillos.
(Mano de obra)
MOOV.8a Oficial 1ª vidrio 1,050 h 13,39 14,06
(Materiales)
PFAL.1ga Vidrio lmnd seg 66,2 inc 1,000 m2 67,04 67,04
PFAW.1a Repercusión sellado silicona 1,000 m2 3,00 3,00
(Resto obra) 2,52
Total 86,62
86,62
5.8 u Adaptación con desmontaje y montaje, de las cristaleras existentes al actual "Aparcamiento abierto", de medidas 556x282 cm y 524x307 cm, consistente en desmontaje de las cristaleras de aluminio existentes con aprovechamiento de la perfilería de aluminio y del cristal existente, en la medida de lo posible, conformando de cada una de ellas, dos de menores dimensiones más un fijo superior, que puedan contener en su interior una puerta corredera de dos hojas de medidas 240x250 cm (puerta no incluida en esta partida). Se incluye en el precio la posibilidad de fabricación de los laterales y fijos superiores de nueva creación (perfilería más cristal seguridad).
(Mano de obra)
MOOA.8a Oficial 1ª construcción 1,836 h 19,32 35,47
MOOA12a Peón ordinario construcción 2,558 h 15,56 39,80
MOOM.8a Oficial 1ª metal 0,765 h 21,58 16,51
(Materiales)
MATVAR Material vario aluminio cristal 1,000 u 500,00 500,00
PBAA.1a Agua 0,003 m3 1,18 0,00
PBAC.2aa CEM II/A-P 32.5 R granel 0,002 t 122,81 0,25
PBRA.1… Arena 0/3 triturada lvd 10km 0,018 t 11,39 0,21
PBUL.2a Cartucho masilla caucho silicona 1,020 u 4,48 4,57
(Resto obra) 11,91
Total 608,72
608,72 5.9 m Remate superior de dinteles en carpinterías exteriores y en períemtro de falso techo según
planos, sustentado sobre rastreles a fábrica enfoscada sobre carpinterías interiores/exteriores, de chapas de aluminio de aluminio plegadas de 0.6mm de espesor y 65cm de desarrollo, incluso elemento auxiales necesarios, replanteo, colocación y fijación de la chapa, parte proporcional de solapes, mermas, accesorios de fijación y estanqueidad. (Mano de obra)
MOOM.8a Oficial 1ª metal 0,150 h 21,58 3,24
MOOM1… Especialista metal 0,150 h 18,90 2,84
(Materiales)
PBUJ.1b Junta estnq pfl trapecial plas 1,050 m 1,67 1,75
PBUT.5b Tornillo autr 4.2x13 a c/aran 6,000 u 0,04 0,24
REMAT… Rmt pmto alum prelac 0.8 des 650 1,050 m 30,23 31,74
(Resto obra) 0,80
Total 40,61
40,61 5.10 m Remate superior de dinteles en carpinetrías exteriores y en perímetro de falso techo según
planos, sustentado sobre rastreles a fábrica enfoscada sobre carpinterías interiores/exteriores, de chapas de aluminio de aluminio plegadas de 0.6mm de espesor y 150cm de desarrollo, incluso elemento auxiales necesarios, replanteo, colocación y fijación de la chapa, parte proporcional de solapes, mermas, accesorios de fijación y estanqueidad. (Mano de obra)
MOOM.8a Oficial 1ª metal 0,200 h 21,58 4,32
MOOM1… Especialista metal 0,200 h 18,90 3,78
(Materiales)
PBUJ.1b Junta estnq pfl trapecial plas 1,050 m 1,67 1,75
PBUT.5b Tornillo autr 4.2x13 a c/aran 10,000 u 0,04 0,40
REMAT… Rmt pmto alum prelac 0.8 des 1500 1,050 m 74,26 77,97
(Resto obra) 1,76
Total 89,98
89,98
5.11 u Adapatación y colocación de puerta corredera motorizada 655x200 cm para transformarla en una puerta corredera de 550x200 cm con aprovechamiento completo de la puerta retirada en partida anterior, incluso colocación de guía inferior de doble angular de acero galvanizado L120 empotrada en el hormigón de las riostras previo, perfectamente niveladas. Se incluye la reubicación en su posición definitiva de todos los elementos existente tales como brazo de sujeción con rodamientos superiores, reubicación de cartel luminioso de parking de entrada, barrera móvil de control de acceso de vehículos, etc, así como todos los sistemas de células fotoeléctricas, sensores de apertura y p.p. de pequeño cableado de alimentación eléctrica de la misma. La puerta continuará funcionando con el mismo motor que en la actualidad y con el mismo sistema. Se incluirá el pintado de la puerta en imitación a granito gris en las nuevas partes recortadas, soldadas y pulidas.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 6,300 h 19,32 121,72
MOOA12a Peón ordinario construcción 5,176 h 15,56 80,54
MOOE.8a Oficial 1ª electricidad 6,500 h 21,58 140,27
MOOE12a Peón electricidad 3,200 h 18,45 59,04
MOOM.8a Oficial 1ª metal 9,500 h 21,58 205,01
MOON.8a Oficial 1ª pintura 12,000 h 19,32 231,84
(Materiales)
PBAA.1a Agua 0,108 m3 1,18 0,13
PBAC.2aa CEM II/A-P 32.5 R granel 0,104 t 122,81 12,77
PBRA.1… Arena 0/3 triturada lvd 10km 0,737 t 11,39 8,39
PEAP.1d Perfil "L" 120 14,000 m 16,54 231,56
PRCP.1… Pint ext acrl lis mt bl 2,000 l 4,64 9,28
(Resto obra) 21,98
Total 1.122,53
1.122,53 5.12 m2 Entramado metálico formado por religa de pletina de acero negro tipo Tramex de 30x2
mm., formando cuadrícula de 30x30 mm. y bastidor con uniones electrosoldadas, i/soldadura y ajuste a otros elementos así como dos manos de pintura de imprimación, y una mano de esmalte impermeable REXMALT de Euroquímica o similar en color a elegir por la D.F., según SE-A del CTE.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,100 h 21,58 2,16
MOOM1… Peón metal 0,100 h 18,45 1,85
(Materiales)
ANCLA Anclaje unión rejilla galv. 8,000 u 0,67 5,36
ANGUL Angular acero 30x30x3 mm 1,200 m 1,85 2,22
PRCP.8… Impr est met mate col 0,200 l 11,43 2,29
TRAM Enrejado tramex 30x30/30x2 1,000 m2 49,86 49,86
(Resto obra) 1,27
Total 65,01
65,01 6 CARPINTERIA INTERIOR
6.1 u Suministro y colocación de conjunto nº 1: Elemento en forma de U de arranque o remate a pared, del inicio o final de los módulos. Modelo M92 de la casa MOVINORD o de similares características.
Sin descomposición 36,90
Total 36,90
36,90 6.2 u Suministro y colocación de conjunto nº 3: Elemento de unión (pie) entre 2 módulos con sus
correspondientes tapajuntas y tensor superior. Modelo M92 de la casa MOVINORD o de similares características.
Sin descomposición 47,25
Total 47,25
47,25
6.3 u Suministro y colocación de conjunto nº 5 (M92) (remate frontal liso). Modelo M92 de la casa MOVINORD o de similares características.
Sin descomposición 110,60
Total 110,60
110,60 6.4 u Suministro y montaje de módulo puerta de paso altura total, con sus correspondientes
herrajes de colgar. Sin tarja lateral. De las siguientes características: Modulación : 1200 mm.
Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga Altura : 2500 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Cerradura : Pomo Meroni
Modelo (G) M92 de la casa MOVINORD o de similares características.
Sin descomposición 1.138,20
Total 1.138,20
1.138,20 6.5 u Suministro y montaje de módulo de tabique vidriero. De las siguientes características:
Modulación : 1200 mm. Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga. Altura : 2700 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Vidrio: 2 ud. 3+3
Modelo (D) M92 de la casa MOVINORD o de similares características.
Sin descomposición 883,39
Total 883,39
883,39 6.6 u Suministro y montaje de módulo de ESPECIAL tabique mixto, antepecho ciego hasta altura
de 1.70 m y acristalamiento superior hasta altura total. De las siguientes características: Modulación : 1200 mm.
Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga. Altura : 2700 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Vidrio : 2 ud. 4 mm.
Modelo (F) M92 de la casa MOVINORD o de similares características.
Sin descomposición 1.084,77
Total 1.084,77
1.084,77 6.7 u Suministro y montaje de módulo de tabique ciego. De las siguientes características:
Modulación : 1200 mm. Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga. Altura : 2700 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Modelo (A) M92 de la casa MOVINORD o de similares características.
Sin descomposición 1.015,38
Total 1.015,38
6.8 u Suministro y montaje de módulo de tabique ciego. De las siguientes características: Modulación : 300 mm.
Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga. Altura : 2700 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Modelo (A) M92 de la casa MOVINORD o de similares características.
Sin descomposición 323,96
Total 323,96
323,96 6.9 u Suministro y colocación de tabique móvil MOVIFLEX o similar, compuesto por módulos
independientes y retráctiles ensamblados entre sí, que se deslizan sobre carros con rodamientos por guía de rodadura incluida y fijada al techo, para formar una sólida pared. Módulos de 100 mm de espesor. De suspensión simple.
Paneles flotantes de 45 kg/m², desprovistos de guía en suelo, compuestos por una estructura interna doble. El bastidor de acero donde se integran todos los mecanismos interiores y los carros de rodadura, aportando la rigidez requerida para elementos móviles. La segunda estructura vertical de aluminio, de forma cóncavo/convexa, donde se insertan las bandas magnéticas de séxtupla polaridad que unen y autocentran los módulos con fuerza de atracción de 7/9 Kg m/l, así como los perfiles de doble dureza de sistema flecha/ranura y doble lengüeta, que garantizan la estanqueidad fónica.
Paneles exteriores de 16 mm. de espesor con canto de 2 mm. Cara interior recubierta con lámina de tela asfáltica. Color y acabado exterior a definir. Interior de lana mineral sellada con película celulosa. La fijación horizontal del módulo al suelo y techo se realiza por zapatas retráctiles de neopreno y aluminio, con una presión de sellado de 80/150 kg/m². El manejo de los módulos se efectúa por manivela de giro.
Compuesto de: -3 MODULOS CIEGOS Modulación : 1140 mm. Entrecalle : No
Acabado : CEREZO BARNIZADO Altura : 2500 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. -1 MODULO TELESCOPICO
Modulación : 1250 mm. Entrecalle : No
Acabado : CEREZO BARNIZADO Altura : 2500 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. -1 ARRANQUE CONCAVO
-1 ARRANQUE TELESCOPICO -4 CARROS DE SUSPENSION SIMPLE
-1 MANIVELA ACCIONAMIENTO (DESBLOQUEO MODULOS) -4,65 ML DE GUIA EN ALUMINIO
Aislamiento acústico certificado de 42 dBA según ISO 717.
Sin descomposición 10.885,88
Total 10.885,88
10.885,88 6.10 u Conjunto nº 1: De arranque y remate para forro de 1700 mm de altura en cerezo natural
Sin descomposición 15,10
Total 15,10
15,10
6.11 u Conjunto nº 4: De giro en ángulo recto para forro de 1700 mm de altura en cerezo natural
Sin descomposición 133,74
Total 133,74
133,74 6.12 u Conjunto nº 3: De unión de módulos para forro de 1700 mm de altura en cerezo natural
Sin descomposición 29,62
Total 29,62
29,62 6.13 m Suministro y montaje de módulo de tabique lineal ciego para forro de 1700 mm. De las
siguientes características: Modulación : 1200 mm. Entrecalle : No
Acabado : Cerezo natural con imprimación ignífuga. Altura : 1700 mm.
Estructura : Carta colores Movinord o similar a elegir por la D.F. Modelo (A) M92 de la casa MOVINORD o de similares características.
Sin descomposición 202,32
Total 202,32
202,32 7 CUBIERTAS Y AISLAMIENTOS
7.1 m2 Cerramiento sobre tabiquería interior hasta forjado con panel sandwich aislante, fabricado en continuo formados por dos paramentos metálicos de chapa lisa de acero galvanizado, de espesor exterior 0.50 e interior 0.50 mm, alma aislante de lana mineral, de conductividad térmica 0.038 W/(mºK), espesor de panel 50mm y ancho de panel 1150mm, con diseño de la junta que oculta las fijaciones, colores varios para pintar en negro, incluso replanteo, mermas, cubrejuntas, accesorios de fijación y estanqueidad. Se incluye en el precio p.p. de sellado superior de cubrición de casetones.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,180 h 21,58 3,88
MOOM1… Especialista metal 0,180 h 18,90 3,40
(Materiales)
PBUJ.1b Junta estnq pfl trapecial plas 2,000 m 1,67 3,34
PBUT12e Tornillo autr6.5x130a inx c/aran 8,000 u 0,85 6,80
PFPE.1… Pnl sandw a galv 0.50-0.50 1,000 m2 27,88 27,88
(Resto obra) 1,36
Total 46,66
46,66
7.2 m2 Cubierta plana transitable para uso de vehículos, con protección de capa de hormigón, formado por: capa de hormigón de espesor comprendido entre 2 y 30cm acabada con una capa de regularizacón de 1,5cm de mortero de cemento impermeabilizante fratasado para formación de pendientes,imprimación con emulsión bituminosa negra tipo ED y rendimiento no inferior a 0.3 kg/m2, impermeabilización mediante membrana bicapa PA-8 (UNE 104402/96) adherida al soporte, mediante soplete, constituida por dos láminas de betún modificado unidas entre sí en toda su superficie, la inferior armada con fieltro de fibra de vidrio (LBM-30-FV) y la superior con fieltro de poliester (LBM-30-FP), capa separadora antiadherente a base de film de polietileno de 0,5mm de espesor dispuesto flotante con simple solapo sobre la membrana impermeabilizante y una capa de 5cm de espesor de mortero armado con malla electrosoldada resistente a la corrosión, capa de rodadura formada por pavimento de baldosa hidráulica de punta de diamante de 40x40 especial de entrada a garajes, incluso limpieza previa del soporte, replanteo, formación de baberos, mimbeles, sumideros y otros elementos especiales con bandas de refuerzo, mermas y solapos. Medida en proyección horizontal.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,815 h 19,32 15,75
MOOA11a Peón especializado construcción 0,404 h 16,10 6,50
MOOA12a Peón ordinario construcción 0,363 h 15,56 5,65
(Materiales)
PBAA.1a Agua 0,009 m3 1,18 0,01
PBAC.2aa CEM II/A-P 32.5 R granel 0,008 t 122,81 0,98
PBAC.2ab CEM II/A-P 32.5 R envasado 0,001 t 132,45 0,13
PBAI.7c Impz normal mortero-hormigón 0,015 kg 1,26 0,02
PBPC.1bb H 15 blanda tamaño máximo 20 0,055 m3 100,60 5,53
PBPC10a Hormigón celular 0,120 m3 76,00 9,12
PBRA.1… Arena 0/3 triturada lvd 10km 0,071 t 11,39 0,81
PBRA.1… Arena 0/3 triturada lvd 30km 0,021 t 12,89 0,27
PEAM.3… Mallazo ME 15x15 ø 5-5 1,100 m2 2,32 2,55
PNIA.8a Film de polietileno PE e=0,50 mm 1,100 m2 0,76 0,84
PNIB.4b Emu bit n/io negra tipo ED 0,500 kg 1,35 0,68
PNIB.8b Cordón premoldeado 20mm BH-II 0,300 m 2,28 0,68
PNIL.3b… LBM-30-FP UNE 104-242/1 PE 1,100 m2 7,55 8,31
PNIL.3b… LBM-30-FV UNE 104-242/1 PE 1,100 m2 6,26 6,89
PNIL.5a Banda 33 refz a-punz betún elstm 0,600 m 3,01 1,81
PNIL.5b Banda 50 refz a-punz betún elstm 0,400 m 4,39 1,76
PUVP.1ag Baldosa hidr pta diam-40x40 gs 1,103 m2 6,40 7,06
(Resto obra) 1,56
Total 76,91
76,91
7.3 m2 Cubierta plana ajardinada en actual entrada de coches, realizada con capa de de arcilla expandida estabilizada con lechada de cemento de espesor comprendido entre 2 y 30cm para formación de pendientes comprendidas entre 1 <= p <= 5%, capa de regularización con 2cm de espesor de mortero de cemento impermeabilizante,con lámina para formación de barrera de vapor adherida con soplete sobre capa de imprimación, imprimación con emulsión bituminosa negra tipo ED y rendimiento no inferior a 0.3 kg/m2, impermeabilización adherida con soplete, tipo A-2, con lámina tipo LBM-40-FP de tipo bituminosa modificada con elastómero SBS, capa antipunzonante con geotextil de fieltro de poliester, tendido de gravilla de 20cm de espesor, capa filtrante con geotextil y tendido de 20cm de tierra vegetal para plantación de césped, incluso limpieza previa del soporte, replanteo, formación de baberos, mermas y solapos, según normas UNE-104.
(Mano de obra)
MOOA.8a Oficial 1ª construcción 0,480 h 19,32 9,27
MOOA11a Peón especializado construcción 0,800 h 16,10 12,88
(Materiales)
PBPC10a Hormigón celular 0,120 m3 76,00 9,12
PBRG.1fb Grava caliza 10/25 s/lvd 10km 0,340 t 7,62 2,59
PNIA.3b Geotextil FP-100 gr/m2 2,100 m2 0,46 0,97
PNIB.4b Emu bit n/io negra tipo ED 1,000 kg 1,35 1,35
PNIB.8b Cordón premoldeado 20mm BH-II 0,070 m 2,28 0,16
PNIL.3c… LBM-40-FP UNE 104-242/1 PE 1,150 m2 9,67 11,12
PNIL.5a Banda 33 refz a-punz betún elstm 0,070 m 3,01 0,21
PNIL.5b Banda 50 refz a-punz betún elstm 0,400 m 4,39 1,76
PNIL.7a Lámina bituminosa barrera vapor 1,100 m2 4,42 4,86
PUJB.2c Tierra vegetal arenosa 0,200 m3 6,41 1,28
(Resto obra) 1,11
Total 56,68
56,68 7.4 m2 Suministro y colocación de GRAMA semillado con mezcla de Lolium, Agrostis, Festuca y
Poa, incluso preparación del terreno, mantillo, siembra y riegos hasta la primera siega. (Mano de obra)
MOOJ.9a Jardinero 0,300 h 16,37 4,91
MOOJ11a Peón jardinero 0,300 h 15,02 4,51
(Materiales)
PBAA.1a Agua 0,150 m3 1,18 0,18
U40BD0… Mantillo 0,010 m3 17,20 0,17
U40MA… Semilla combinada para cÚsped 0,100 kg 9,50 0,95
(Resto obra) 0,21
Total 10,93
10,93 7.5 m Seto cupressus sempervirens de 1.20-1.40m de altura, servidos en maceta, incluso
excavación de zanja con medios manuales, plantación, aporte de 0.06m3 de tierra, primer riego y transporte.
(Mano de obra)
MOOJ.8a Oficial jardinero 0,400 h 17,12 6,85
MOOJ12a Contrato formación 0,400 h 10,51 4,20
(Materiales)
PUJB.3a Tierra vegetal fertilizada 0,060 m3 19,16 1,15
PUJC15… Cupressus semper 1.20/1.40 conte 4,000 u 7,95 31,80
(Resto obra) 1,32
Total 45,32
45,32
7.6 m2 Recubrimiento de pilares metálicos y superficie inferior de forjado, con protección contra el fuego de estructura metálica/hormigón mediante proyección de mortero a base de vermiculita y cemento, proyectado el conjunto amasado, para una estabilidad al fuego EI-60. Densidad 600 kg/m3 que equivaldrá a 3 cm de espesor. Coeficiente de conductividad térmica 0,125 Kcal/hmºC. Ensayo LICOF.
(Mano de obra)
MOOA11a Peón especializado construcción 0,050 h 16,10 0,81
(Materiales)
B03G1040 Vermiculita expand.600kg/m3,sacos 0,075 m3 74,72 5,60
B0811020 Adit. airea. p/horm. 0,060 kg 1,24 0,07
PBAA.1a Agua 0,030 m3 1,18 0,04
PBAC.2aa CEM II/A-P 32.5 R granel 0,065 t 122,81 7,98
(Resto obra) 0,44
Total 14,94
14,94 8 AYUDAS Y VARIOS
8.1 PA Ayuda completa de albañilería a la instalación ELECTRICA, de la zona de actuación y de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados, forros de pilares o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. Incluidas las ayudas necesarias a los cuartos de instalaciones,. I/p.p. de tapado posterior de todos los pasos de instalaciones en tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 703,22
Total 703,22
703,22 8.2 PA Ayuda completa de albañilería a la instalación VOZ Y DATOS, de la zona de actuación y
de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. Incluidas las ayudas necesarias a los cuartos de instalaciones,. I/p.p. de tapado posterior de todos los pasos de instalaciones en tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 401,23
Total 401,23
401,23 8.3 PA Ayuda completa de albañilería a la instalación CONTRAINCENDIOS, de la zona de
actuación y de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. Incluidas las ayudas necesarias a los cuartos de instalaciones,. I/p.p. de tapado posterior de todos los pasos de instalaciones en tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 43,83
Total 43,83
43,83 8.4 PA Ayuda completa de albañilería a la instalación CLIMATIZACIÓN, de la zona de actuación
y de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. I/p.p. de tapado posterior de todos los pasos de instalaciones en tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 1.375,88
Total 1.375,88
1.375,88
8.5 PA Ayuda completa de albañilería a la instalación ILUMINACIÓN, de la zona de actuación y de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados, techos o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. I/p.p. de tapado posterior de todos los pasos de instalaciones en tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 816,87
Total 816,87
816,87 8.6 A Ayuda completa de albañilería a CARPINTERÍA DE MADERA, de la zona de actuación y
de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. I/p.p. de tapado posterior de todos los pasos por tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 712,71
Total 712,71
712,71 8.7 PA Ayuda completa de albañilería a CARPINTERÍA METÁLICA Y VIDRIERÍA, de la zona de
actuación y de cualquier trabajo de albañilería como: Apertura de rozas, taladros en forjados o paredes, pasamuros, recibidos de cajas y tubos y protección de tubos con mortero de c.p.a. 1:6 y acarreo de materiales. I/p.p. de tapado posterior de todos los pasos por tabiques y techos. Totalmente rematada y acabada, segun especificaciones del proyecto.
Sin descomposición 720,76
Total 720,76
720,76 9 INSTALACIÓN CLIMATIZACIÓN
9.1 u Suministro e instalación de condensadora HITACHI mod RAS-20FSN1 o similar, de capacidad frigorífica 56.000/48.160 W/frig/h y EER 3.14, de capacidad calorífica 63.000/54.180 W/kcal/h y COP 3.14, precargada con carga de refrigerante, incluyendo p.p. de tubo de PVC necesario de evacuación, conforme a las especificaciones dispuestas en la norma UNE-EN 14511, etiquetado según R.D. 142/2003 y totalmente instalado, comprobado y en correcto funcionamiento según el RITE. Se incluye conjunto de antivibratorios y 100 m de tuberías de interconexión frigorífica y eléctrica.
(Mano de obra)
MOOM.8a Oficial 1ª metal 4,500 h 21,58 97,11
MOOM1… Especialista metal 4,500 h 18,90 85,05
(Materiales)
CLIMA0… CONDENSADORA HITACHI mod RAS-20FSN1 simi… 1,000 u 16.300,00 16.300,00
CLIMA0… Tb Cu øvar 30%acc intercox frig 100,000 u 3,50 350,00
PICA.5b Cjto mat ins consl medn 1,000 u 50,80 50,80
PIEC.2ad Cable Cu rígido 450/750V 1x6 100,000 m 2,90 290,00
PIEC.2ba Cable Cu flexible 450/750V 1x1.5 100,000 m 0,68 68,00
PUAC.4… Tb PVC jnt peg ø32 16atm 25,000 m 0,57 14,25
(Resto obra) 345,10
Total 17.600,31
17.600,31
9.2 u Suministro e instalación de unidad evaporadora modelo HITACHI mod RPI-3,0FSN2E o similar, compacto horizontal tipo conductos, de bomba de calor con marcado CE, de capacidad frigorífica 8.000/6.880 W/frig/h y calor sensible 6.000 W, de capacidad calorífica 9.000/7.740 W/kcal/h y consumo 0.20 Cond., incluyendo conductos de aire realizado con placas de fibra de vidrio Climaver Plus de 25 mm. o similar, según dimensiones de planos, i/embocaduras, derivaciones, elementos de fijación y piezas especiales, así como difusores circulares de aire en chapa de aluminio extrusionado de 304 mm. de diámetro con dispositivo de regulación de caudal con puente de montaje para techo. Se incluye en el precio p.p. de tubo de PVC necesario de evacuación, etiquetado según R.D. 142/2003, conforme a las especificaciones dispuestas en la norma UNE-EN 14511, totalmente instalado, comprobado y en correcto funcionamiento según el RITE. Los difusores serán suministrado en el color RAL 9006 Metalizado (idem al color del falso techo).
(Mano de obra)
MOOM.8a Oficial 1ª metal 3,000 h 21,58 64,74
MOOM1… Especialista metal 3,000 h 18,90 56,70
(Materiales)
CLIMA0… EVAPORADORA HITACHI mod RPI-3,0FSN2E sim… 1,000 u 992,25 992,25
PICA.5ca Cjto mat ins var cond Climav Difus 1,000 u 60,20 60,20
PUAC.4… Tb PVC jnt peg ø32 16atm 10,000 m 0,57 5,70
(Resto obra) 23,59
Total 1.203,18
1.203,18 9.3 u Suministro e instalación de unidad evaporadora modelo HITACHI mod RPI-2,5FSN2E o
similar, compacto horizontal tipo conductos, de bomba de calor con marcado CE, de capacidad frigorífica 7.100/6.106 W/frig/h y calor sensible 5.396 W, de capacidad calorífica 8.500/7.310 W/kcal/h y consumo 0.19 Cond., incluyendo conductos de aire realizado con placas de fibra de vidrio Climaver Plus de 25 mm. o similar, según dimensiones de planos, i/embocaduras, derivaciones, elementos de fijación y piezas especiales, así como difusores circulares de aire en chapa de aluminio extrusionado de 304 mm. de diámetro con dispositivo de regulación de caudal con puente de montaje para techo. Se incluye en el precio p.p. de tubo de PVC necesario de evacuación, etiquetado según R.D. 142/2003, conforme a las especificaciones dispuestas en la norma UNE-EN 14511, totalmente instalado, comprobado y en correcto funcionamiento según el RITE. Los difusores serán suministrado en el color RAL 9006 Metalizado (idem al color del falso techo).
(Mano de obra)
MOOM.8a Oficial 1ª metal 3,000 h 21,58 64,74
MOOM1… Especialista metal 3,000 h 18,90 56,70
(Materiales)
CLIMA0… EVAPORADORA HITACHI mod RPI-2,5FSN2E sim… 1,000 u 982,90 982,90
PICA.5ca Cjto mat ins var cond Climav Difus 1,000 u 60,20 60,20
PUAC.4… Tb PVC jnt peg ø32 16atm 10,000 m 0,57 5,70
(Resto obra) 23,40
Total 1.193,64
1.193,64 9.4 u Termostato de ambiente regulable de 5 a 30ºC con marcado CE, unipolar de apertura
rápida del contacto por incremento de la temperatura, fabricado en material termoplástico autoextinguible, grado de protección IP30, provisto de lámpara piloto para indicar apertura o cierre del circuito, regulación con elemento sensible a gas, del tipo PC-ART o similar, totalmente instalado, comprobado y en correcto funcionamiento.
(Mano de obra)
MOOE.8a Oficial 1ª electricidad 0,400 h 21,58 8,63
MOOE11a Especialista electricidad 0,400 h 18,90 7,56
(Materiales)
CLIMA0… Termostato tipo PC-ART o similar 1,000 u 12,23 12,23
(Resto obra) 0,57
Total 28,99
28,99
9.5 u Suministro e instalación de soportes de techo para las unidades interiores tipo conductos, para máquinas de 1074x274x643 fabricados en soportes de tubo de 40x40 de acero inoxidable, anclados a los forjados superiores mediante tornillos de alta resistencia, montados por personal especializado.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,650 h 21,58 14,03
MOOM1… Peón metal 0,650 h 18,45 11,99
(Materiales)
CLIMA0… Soport tech cassettes inox tub 40x40 130… 1,000 u 135,00 135,00
(Resto obra) 3,22
Total 164,24
164,24 9.6 u Derivaciones tipo refnet o similar en cobre
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,650 h 21,58 14,03
(Materiales)
CLIMA0… Derivaciones tipo refnet o similar en co… 1,000 u 1,00 1,00
(Resto obra) 0,30
Total 15,33
15,33 9.7 u Suministro e instalación de impulsor de aire exterior S&P mod TD-800/200 n o similar, de
caudal en descarga libre 970 r.p.m. y nivel de presión sonora 41 dB(A), instalado, en perfecto estado de funcionamiento.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,500 h 21,58 10,79
(Materiales)
CLIMA0… Impulsor de aire exterior S&P mod TD-800… 1,000 u 175,50 175,50
(Resto obra) 3,73
Total 190,02
190,02 9.8 u Suministro e instalación de impulsor de aire exterior S&P mod TD-500/150 n o similar, de
caudal en descarga libre 535 r.p.m. y nivel de presión sonora 41 dB(A), instalado, en perfecto estado de funcionamiento.
(Mano de obra)
MOOM.8a Oficial 1ª metal 0,500 h 21,58 10,79
(Materiales)
CLIMA0… Impulsor de aire exterior S&P mod TD-500… 1,000 u 131,20 131,20
(Resto obra) 2,84
Total 144,83
144,83 9.9 m Canalización realizada con tubo de aluminio corrugado simple sin aislamiento, diámetro
150mm, Clase M1 Aplicación -30/+140ºC, incluso garras de sujeción y con un incremento del precio del tubo del 30% en concepto de uniones, accesorios y piezas especiales, totalmente instalada y comprobada.
(Mano de obra)
MOOF.8a Oficial 1ª fontanería 0,240 h 21,58 5,18
MOOF11a Especialista fontanería 0,240 h 18,90 4,54
(Materiales)
CLIMA0… Tubo flexible aluminio corrugado ø150mm … 1,000 m 2,06 2,06
(Resto obra) 0,24
Total 12,02
12,02
9.10 m Canalización realizada con tubo de aluminio corrugado simple sin aislamiento, diámetro 200mm, Clase M1 Aplicación -30/+140ºC, incluso garras de sujeción y con un incremento del precio del tubo del 30% en concepto de uniones, accesorios y piezas especiales, totalmente instalada y comprobada.
(Mano de obra)
MOOF.8a Oficial 1ª fontanería 0,280 h 21,58 6,04
MOOF11a Especialista fontanería 0,280 h 18,90 5,29
(Materiales)
CLIMA0… Tubo flexible aluminio corrugado ø200mm … 1,000 m 2,63 2,63
(Resto obra) 0,28
Total 14,24
14,24 9.11 u Suministro e instalación de rejilla S&P mod MRJ-500/150 o similar, para evitar la entrada
de cuerpos extraños, instalada, en perfecto estado de funcionamiento. (Mano de obra)
MOOM.8a Oficial 1ª metal 0,100 h 21,58 2,16
(Materiales)
CLIMA0… Rejilla S&P mod MRJ-500/150 o similar 1,000 u 22,00 22,00
(Resto obra) 0,48
Total 24,64
24,64 9.12 u Suministro e instalación de rejilla S&P mod MRJ-5800 o similar, para evitar la entrada de
cuerpos extraños, instalada, en perfecto estado de funcionamiento. (Mano de obra)
MOOM.8a Oficial 1ª metal 0,100 h 21,58 2,16
(Materiales)
CLIMA0… Rejilla S&P mod MRJ-800 o similar 1,000 u 26,50 26,50
(Resto obra) 0,57
Total 29,23
29,23 9.13 PA Pequeños materiales, conexión PVC salidas 32 unidades, montaje, desplazamiento y
puesta en marcha de todos los elementos del capítulo de CLIMATIZACIÓN (Materiales)
CLIMA0… Peq mat mont desplz puesta march 1,000 u 645,00 645,00
(Resto obra) 12,90
Total 657,90
657,90 10 INSTALACIÓN ILUMINACIÓN
10.1 u Suministro y colocación de Lightcast Downlight para lámparas TCT, Tamaño 10 30°, Color de reflector plateado, 2xTCTELI 42W GX24q4 3200lm, RE
Características:
Cuerpo: fundición de aluminio, como cuerpo de refrigeración. Aro empotrable: fundición de aluminio, blanco (RAL 9002), pintura en polvo. Montaje sin herramientas con soporte de 4 puntos y retención atornillable, para espesores de techo 130mm. Caja de conexión para cableado continuo, clema de conexión de 5 polos, fijación de cable integrada. Reactancia electrónica. Reflector Darklight: aluminio, anodizado, brillante. Ángulo de apantallamiento 30°. Categoria B. Difusor como cierre de la lámpara: material sintético, traslúcido, para quitar sin herramientas para el cambio de lámpara. Peso 2,70kg. Se incluye juego de lamparas conectadas en perfecto estado de funcionamiento.
ENEC10, CCC, GOST
Pos. / Artículo: 10/1022228000 de la marca ERCO o luminaria de similares características. (Mano de obra)
MOOA.8a Oficial 1ª construcción 0,300 h 19,32 5,80
(Materiales)
LUMINA… Foc emp. Lightcast downlight lamp 2xTCTE… 1,000 u 368,42 368,42
(Resto obra) 7,48
Total 381,70
381,70 11 INSTALACIÓN CONTRAINCENDIOS
11.1 Ml. Tubería de acero galvanizado DIN 2440 ST-35 de diámetro 1 1/4", con p.p. de piezas especiales y accesorios de unión y derivación.
(Mano de obra)
A0140000 Peón 0,120 h 15,56 1,87
O061 Oficial 1ª fontanero 0,120 H 21,58 2,59
(Materiales)
T18AG0… Tub.acer.galv.11/4" DIN 2440 ST-35 1,100 Ml. 10,00 11,00
T18ZE0… P.P.Sop.techo p/ml.canaliz. 1,000 Ud. 8,21 8,21
(Resto obra) 1,18
Total 24,85
24,85 11.2 Ud Ud. Pulsador manual de alarma de incendio analógico tipo "cristal irrompible" con
micromódulo incorporado y sirena, led rojo indicador de estado y tapa de protección transparente, según CTE/DB-SI 4, incluso p.p. de cableados, tubos y accesorios.
(Mano de obra)
A012H000 Oficial 1a electricista 2,300 h 21,58 49,63
A013H000 Ayudante electricista 2,300 h 18,90 43,47
(Materiales)
U35FM… Pulsador alarma analógico 1,000 Ud 51,99 51,99
(Resto obra) 4,35
Total 149,44
149,44 12 INSTALACIÓN ELÉCTRICA Y PREINSTALACION VOZ Y DATOS
12.1 CUADROS Y CABLEADOS
