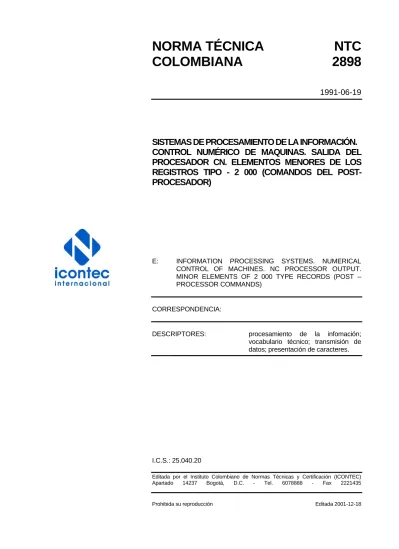

NORMA TÉCNICA
NTC
COLOMBIANA 2898
1991-06-19
SISTEMAS DE PROCESAMIENTO DE LA INFORMACIÓN.
CONTROL NUMÉRICO DE MAQUINAS. SALIDA DEL
PROCESADOR CN. ELEMENTOS MENORES DE LOS
REGISTROS TIPO - 2 000 (COMANDOS DEL
POST-PROCESADOR)
E: INFORMATION PROCESSING SYSTEMS. NUMERICAL
CONTROL OF MACHINES. NC PROCESSOR OUTPUT. MINOR ELEMENTS OF 2 000 TYPE RECORDS (POST – PROCESSOR COMMANDS)
CORRESPONDENCIA:
DESCRIPTORES: procesamiento de la infomación;
vocabulario técnico; transmisión de datos; presentación de caracteres.
I.C.S.: 25.040.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2898 fue ratificada por el Consejo Directivo de1991-06-19.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico.
INDUSTRIAS KAPITOL SENA INCOLBESTOS BUNEM S.A. SIMESA INBACOL COFRE FORMACERO CARVAJAL
COMPAÑÍA COLOMBIANA DE CERÁMICA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 2898
RESUMEN
1
SISTEMAS DE PROCESAMIENTO DE LA INFORMACIÓN. CONTROL NUMÉRICO DE MÁQUINAS. SALIDA DEL PROCESADOR CN. ELEMENTOS MENORES DE LOS
REGISTROS TIPO-2 000 (COMANDOS DEL POST-PROCESADOR)
0. INTRODUCCIÓN
0.1 La salida de un procesador de control numérico de uso general es la información llamada CLDATA. Ésta es empleada como entrada en el post-procesador.
0.2 La estructura lógica de los registros de CLDATA y la lista y la definición de las palabras principales o mayores figuran en la norma ISO 3592.
0.3 Esta norma define, en el contexto de palabra principal, los elementos menores que pueden ser asociados en una sentencia del post-procesador, con cada una de aquellas palabras principales.
Nota. En el siguiente ejemplo se indican las porciones principales y menores de una sentencia de entrada del procesador y del correspondiente registro CLDATA:
SPINDL/RPM, 5000, RANGE, 2
La palabra principal es SPINDL.
La lista de elementos menores es RPM, 5000, RANGE, 2. Los elementos menores son: "RPM, 5000" y "RANGE, 2".
0.4 Aunque esta norma define la salida del procesador CLDATA de las sentencias del post-procesador, usualmente hay correspondencia uno a uno entre los elementos menores de una sentencia del post-procesador en un lenguaje de entrada, con las palabras en el registro correspondiente de tipo 2 000 en CLDATA. En consecuencia, el lenguaje simbólico de entrada se eligió para describir la representación de los registros CLDATA en esta norma.
0.5 Por consiguiente, a menos que se indique de otra manera, las definiciones de sintaxis y semántica aquí contenidas se aplican tanto a las sentencias del lenguaje de entrada como a la correspondiente salida CLDATA.
NORMA TÉCNICA COLOMBIANA
NTC 2898
RESUMEN
0.6 Esta norma define, en términos generales, los elementos de conjunto de sentencias del post-procesador corrientemente usadas. Se espera que quien escriba en post-procesador utilice esta norma en la selección de las sentencias. Así mismo, el programador debe usar la documentación del post-procesador apropiado.
0.7 Los procesadores de control numérico existentes permiten utilizar elementos menores de sentencias en cualquier orden, sin restricción. Los post-procesadores controlan usualmente la validez de cadenas particulares de elementos. Las definiciones de sintaxis usadas en esta norma son ejemplos de uso común.
0.8 La sintaxis, la semántica y los elementos menores que se indican en cada palabra principal son el resultado de varios años de estudio de documentos utilizados en la práctica.
0.9 Los números de código incluidos en esta norma son los utilizados para representar las palabras clave del vocabulario del lenguaje de entrada en CLDATA.
1. ALCANCE
1.1 Esta norma define los elementos de un conjunto de sentencias del post-procesador, que se utilizan corrientemente en la programación del control numérico.
La norma utiliza:
a) La sintaxis y la semántica de los elementos principales y menores del lenguaje de entrada de este conjunto.
Y especifica:
b) La sintaxis y la semántica de las palabras 4 a 425 (W 4 a W 245) de la correspondiente salida del procesador CLDATA de tipo 2 000.
c) Las reglas que rigen la interpretación de la sintaxis de CLDATA.
1.2 Esta norma no contempla:
a) El mecanismo mediante el cual las sentencias son procesadas y el CLDATA es desarrollado.
b) El soporte sobre el cual son registradas las sentencias del lenguaje de entrada o del CLDATA.
c) El orden de las sentencias dentro de una parte del programa del procesador.
1.3 Las reglas utilizadas en las definiciones de la sintaxis se presentan en el Anexo A de la norma.
NORMA TÉCNICA COLOMBIANA
NTC 2898
RESUMEN
3
2. CAMPO DE APLICACIÓN
2.1 Todo procesador que utilice uno de los lenguajes de programación de control numérico de la ISO debe ser capaz de producir los elementos menores de CLDATA, posiblemente por medio de alguna rutina de interfase, tal como se los define en esta norma.
2.2 Todo post-procesador será capaz de utilizar como entrada por lo menos un subconjunto de los elementos menores especificados en esta norma.
3. REFERENCIAS
ISO 841: Numerical Control of Machines. Axis and Motion Nomenclature.
ISO 1056: Numerical Control of Machines. Punched, Tape Black Formats. Coding of Preparatory Functions G and Miscellaneous Functions M.
ISO 3592: Numerical Control Processor Output. Logical Structure.
