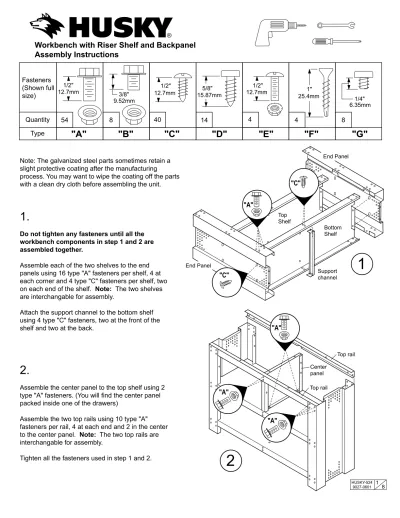

Workbench with Riser Shelf and Backpanel

Assembly Instructions

Note: The galvanized steel parts sometimes retain a slight protective coating after the manufacturing

process. You may want to wipe the coating off the parts with a clean dry cloth before assembling the unit.

1.

Do not tighten any fasteners until all the workbench components in step 1 and 2 are assembled together.

Assemble each of the two shelves to the end panels using 16 type "A" fasteners per shelf, 4 at each corner and 4 type "C" fasteners per shelf, two on each end of the shelf. Note: The two shelves

are interchangable for assembly.

Attach the support channel to the bottom shelf using 4 type "C" fasteners, two at the front of the shelf and two at the back.

2.

Assemble the center panel to the top shelf using 2 type "A" fasteners. (You will find the center panel packed inside one of the drawers)

Assemble the two top rails using 10 type "A" fasteners per rail, 4 at each end and 2 in the center to the center panel. Note: The two top rails are

interchangable for assembly.

Tighten all the fasteners used in step 1 and 2.

1

2

HUSKY-524

Figure 5.1 Figure 5.2 Bracket Roller Glide "G" "G" "C" Figure 5.4 Figure 5.3 Roller glides Back of unit Front of unit

Lower drawer position if both drawers are installed on one side of the center panel.

3.

The galvanized steel covering on the top comes with a protective plastic film. To help protect the metal surface while assembling the unit leave this film in place. The plastic will be removed at step 7 in order to assemble the riser posts to the top.

Place the top on a clean surface on the floor with the steel side facing down. Turn the workbench frame over and center it on the top using the corner dimensions shown in the illustration. Locate the 10 mounting holes on the frame, (2 on each end panel, 2 on each rail and 2 on the center panel). Mark the location of these holes and remove the frame.

Drill 10 pilot holes at the marked locations 1/8" (3.17 mm) diameter x 1/2" (12.7 mm) deep. Assemble the frame to the top using 10 type "D" fasteners.

Now you can turn the workbench upright to complete the assembly.

4.

Attach the 4 roller glides to their brackets. Slide the internal roller glide extensions all the way forward until the front mounting hole is accessable. Attach the roller glide to the bracket with 2 type "G" fasteners each.

5.

The two drawers may be installed across the top of the workbench frame on both sides of the center panel using the top sets of mounting holes (figure 5.1) or they may both be installed on one side of the center panel using both upper and lower sets of mounting holes (figure 5.2) Determine which configuration you would prefer before assembling the roller glides to the frame.

You must install the roller glide assemblies so the drawers pull out towards the front of the workbench. The back corners of the top have the wood core exposed on both the side and back edge (figure 5.3).

When assembling the roller glide assembly to the frame make sure the glide is positioned so the internal glide members will extend out towards the front of the workbench (figure 5.4) For each drawer, assemble one roller glide assembly to the end panel and one opposing roller glide assembly to the center panel using 2 type "C" fasteners for each roller glide

3

4

5

Internal glide members Figure 1 Drawer Tab Drawer rail

6.

To install the drawers on the roller glides first pull out the two internal glide extensions of the roller glides as far as possible (figure 1).

Align both rails attached to the drawer with the internal extensions of the roller glides and push the drawer in until it is locked in place.

SEE MAINTENANCE FOR DRAWER REMOVAL The base of the workbench is now complete.

7

Remove the protective plastic cover from the metal top.

Install the 2 riser posts on the rear corners of the top. The posts must be pushed snugly on each corner. Mark the 2 locations of the holes in the bottom flanges of each riser post and drill (2) 1/8" (3.17 mm) diameter x 1/2" (12.7 mm) deep pilot holes in the bottom side of the workbench top.

With the post pushed snugly on the corner, fasten to the bottom side of the top using 2 type "D" fasteners. Assemble the sides tabs to the side and back edge of the wood core of the top using 2 type "F" self drilling fasteners.

8.

Assemble the front rail to the riser posts using 4 type "C" fasteners, 2 at each corner.

Assemble the back rail to the riser posts using 4 type "C" fasteners, 2 at each corner.

8

7

6

9.

Assemble the shelf to the two posts using 8 type "B"

fasteners, 4 on each back corner. Attach the top of the shelf to the front rail and back rail with 4 type "C" fasteners.

11.

TRIM INSTALLATION

10.

From the back of the workbench, center the pegboard panel over the back of the riser assembly. Align the top row of holes in the pegboard over the lower set of holes in the back rail.

(The third hole in the pegboard panel must align with the first hole in the back rail)

Assemble the pegboard panel to the back rail using 4 type "C" fasteners.

Assemble the pegboard panel to the back of the riser posts using 4 type "E" fasteners, 2 in each post.

Locate the holes, in the bottom row of holes, in the pegboard that align with the fasteners used on the back rail. Using these hole locations, drill 4 pilot holes 3/32" (2.38 mm) diameter x 3/8" (9.52 mm) deep in the back edge of the wood core of the top. Assemble the pegboard panel to the back edge of the wood core of the top using 4 type "C" fasteners.

Drawer Removal:

To remove the drawer, pull the drawer all the way out. Locate the tab on each of the drawer rails. While holding down the right tab and holding up the left tab, pull the drawer off the roller glides.

Maintenance:

Hardware (nuts, bolts, screws) should be tightened periodically to maintain trouble free operation.

10

9

11
