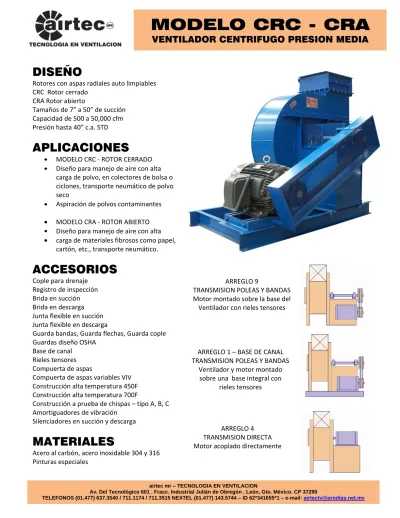

MODELO CRC - CRA

VENTILADOR CENTRIFUGO PRESION MEDIA

airtec mr – TECNOLOGIA EN VENTILACION

Av. Del Tecnológico 601 . Fracc. Industrial Julián de Obregón . León, Gto. México. CP 37290

TELEFONOS (01.477) 637.3540 / 711.1174 / 711.3515 NEXTEL (01.477) 143.5744 – ID 62*341655*1 – e-mail: [email protected]

DISEÑO

Rotores con aspas radiales auto limpiables

CRC Rotor cerrado

CRA Rotor abierto

Tamaños de 7” a 50” de succión

Capacidad de 500 a 50,000 cfm

Presión hasta 40” c.a. STD

APLICACIONES

MODELO CRC - ROTOR CERRADO

Diseño para manejo de aire con alta

carga de polvo, en colectores de bolsa o

ciclones, transporte neumático de polvo

seco

Aspiración de polvos contaminantes

MODELO CRA - ROTOR ABIERTO

Diseño para manejo de aire con alta

carga de materiales fibrosos como papel,

cartón, etc., transporte neumático.

ACCESORIOS

Cople para drenaje

Registro de inspección

Brida en succión

Brida en descarga

Junta flexible en succión

Junta flexible en descarga

Guarda bandas, Guarda flechas, Guarda cople

Guardas diseño OSHA

Base de canal

Rieles tensores

Compuerta de aspas

Compuerta de aspas variables VIV

Construcción alta temperatura 450F

Construcción alta temperatura 700F

Construcción a prueba de chispas – tipo A, B, C

Amortiguadores de vibración

Silenciadores en succión y descarga

MATERIALES

Acero al carbón, acero inoxidable 304 y 316

Pinturas especiales

ARREGLO 9

TRANSMISION POLEAS Y BANDAS

Motor montado sobre la base del

Ventilador con rieles tensores

ARREGLO 1 – BASE DE CANAL

TRANSMISION POLEAS Y BANDAS

Ventilador y motor montado

sobre una base integral con

rieles tensores

ARREGLO 4

TRANSMISION DIRECTA

Motor acoplado directamente

(2)

MODELO CRC - CRA

VENTILADOR CENTRIFUGO PRESION MEDIA

(3)

MODELO CRC - CRA

VENTILADOR CENTRIFUGO PRESION MEDIA

airtec mr – TECNOLOGIA EN VENTILACION

Av. Del Tecnológico 601 . Fracc. Industrial Julián de Obregón . León, Gto. México. CP 37290

TELEFONOS (01.477) 637.3540 / 711.1174 / 711.3515 NEXTEL (01.477) 143.5744 – ID 62*341655*1 – e-mail: [email protected]

MODELO CRC

(4)

MODELO CRC - CRA

VENTILADOR CENTRIFUGO PRESION MEDIA

CAT - CATD

Ventilador centrifugo de baja presión Diseño de alta eficiencia

Auto limitante de potencia – carga límite Rotores con aspas rectas atrasadas y tipo airfoil CAT - Entrada sencilla

CATD - entrada doble

Tamaños de 14” a 48” de succión Capacidad de 400 a 60,000 cfm Presión hasta 12” c.a. STD

CRC – CRA - CRH

Ventilador centrífugo de mediana presión Rotores con aspas radiales auto limpiables CRC - rotor cerrado

CRA - rotor abierto

Tamaños de 7” a 50” de succión Capacidad de 500 a 55,000 cfm Presión hasta 40” c.a. STD

CT - CTA

Turboventilador centrífugo de alta presión Rotores con aspas radiales auto limpiables CT - rotor cerrado

CTA - rotor abierto

Tamaños de 4” a 14” de succión Capacidad de 150 a 5,000 cfm Presión hasta 50” c.a. STD

AXM

Ventilador axial para montaje en muro Tamaños de 24” a 54” de aspa Capacidad de 2,500 a 40,000 cfm Presión hasta 1.25” c.a. STD

AXT

Ventilador axial para montaje en techo Tamaños de 24” a 54” de aspa Capacidad de 9,000 a 50,000 cfm Presión hasta 1.25” c.a. STD

AXD – AXV - AXP

Ventilador axial para montaje en ducto Tamaños de 18” a 54” de aspa AXD – Tuboaxial - AXV - Venoaxial AXP- Tuboaxial portatil

Capacidad de 3,500 a 50,000 cfm Presión hasta 2.5” c.a. STD

VENTILADORES AXIALES

(5)

0 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 0 1 2 3 4 5 6 7 8 9 10 11 12

1750

2050

2350

2650

2950

3250

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

3550

3550

3250

2950

2650

2350

2050

1750

0.0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 CONSUMO DE POTENCIA - HP

(6)

3 4 5 6 7 8 9 10 11 12 13 14 15 16

2350

2650

2950

3250

3550

1750

2050

2350

2650

2950

3250

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA - plg ca STD

3550

3 4 5 6 7 8 9 10 11 12 13 14 15 16 CONSUMO DE POTENCIA - HP

(7)

0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 0 5 10 15 20 25

1750

2050

2350

2650

2950

3250

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA - plg ca STD

3550

3550

3250

2950

2650

2350

2050

1750

0 5 10 15 20 25 30 35 40 45 50 CONSUMO DE POTENCIA - HP

(8)

5 10 15 20 25

2000

2200

2400

2600

2800

3000

2000

2200

2400

2600

2800

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

3000

10 15 20 25 30 35 40 45 50 CONSUMO DE POTENCIA - HP

(9)

0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 15000 0 5 10 15 20 25

1500

2000

2200

2400

2600

1500

1750

2000

2200

2400

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°

PRESION ESTATICA ESTANDAR - plg ca STD

2600

1750

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 CONSUMO DE POTENCIA - HP

(10)

2000

1450

1600

1750

1850

2150

2300

1450

1600

1750

1850

2000

2150

2300

5 10 15 20 25

DENSIDAD ESTANDAR - d=0.075 LB/PIE3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

20 30 40 50 60 70 80 90 100 CONSUMO DE POTENCIA - HP

(11)

0 2000 4000 6000 8000 10000 12000 14000 16000 18000 20000 22000 24000 0 5 10 15 20 25

1150

1300

1450

1600

1750

1900

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

2050

2050

1900

1750

1600

1450

1300

1150

0 25 50 75 100 125 CONSUMO DE POTENCIA - HP

(12)

1150

1300

1450

1600

1750

1850

1850

1750

1600

1450

1300

1150

5 10 15 20 25

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

30 40 50 60 70 80 90 100 110 120 CONSUMO DE POTENCIA - HP

(13)

0 4000 8000 12000 16000 20000 24000 28000 32000 36000 0 5 10 15 20 25

1050

1200

1350

1500

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

1650

1650

1500

1350

1200

1050

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 CONSUMO DE POTENCIA - HP

(14)

5 10 15 20 25

900

1100

1200

1300

1400

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

1500

1500

1400

1300

1200

1100

900

50 100 150 200 250 CONSUMO DE POTENCIA - HP

(15)

0 5000 10000 15000 20000 25000 30000 35000 40000 45000 50000 55000 60000 65000 0 5 10 15 20 25

900

1000

1200

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

1300

1300

1200

1000

900

0 50 100 150 200 250 300 CONSUMO DE POTENCIA - HP

(16)

5 10 15 20 25

700

800

900

1000

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70|F

PRESION ESTATICA ESTANDAR - plg ca STD

1100

1100

1000

900

800

100 150 200 250 300 350 400 450 500 CONSUMO DE POTENCIA - HP

(17)

0 10000 20000 30000 40000 50000 60000 70000 80000 90000 100000 110000 0 2 4 6 8 10 12 14 16 18 20 22

600

700

800

850

900

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

950

950

900

850

800

700

600

0 40 80 120 160 200 240 280 320 360 400 440 CONSUMO DE POTENCIA - HP

(18)

6 8 10 12 14 16 18 20 22 24 26

700

750

800

850

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

900

900

850

800

750

700

120 160 200 240 280 320 360 400 440 480 520 CONSUMO DE POTENCIA - HP

(19)

0 10000 20000 30000 40000 50000 60000 70000 80000 90000 100000 110000 120000 130000 140000 150000 0 5 10 15 20 25

550

600

650

700

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

750

750

700

650

600

550

0 50 100 150 200 250 300 350 400 450 500 CONSUMO DE POTENCIA - HP

(20)

5 10 15 20 25

550

600

650

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

700

700

650

600

550

200 400 600 800 1000 CONSUMO DE POTENCIA - HP

(21)

0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 0 5 10 15 20 25 30 35 40

3000

3200

3400

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

3550

3550

3400

3200

3000

0 10 20 30 40 50 60 70 80 CONSUMO DE POTENCIA - HP

(22)

10 15 20 25 30 35 40 45 50

2200

2400

2600

2800

3000

3200

3400

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

3550

3550

3400

3200

3000

2800

2600

2400

2200

40 60 80 100 120 140 160 180 200 CONSUMO DE POTENCIA - HP

(23)

0 5000 10000 15000 20000 25000 0 5 10 15 20 25 30 35 40 45 50

2300

2400

2500

2600

2700

2800

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

2900

2900

2800

2700

2600

2500

2400

2300

0 20 40 60 80 100 120 140 160 180 200 CONSUMO DE POTENCIA - HP

(24)

10 15 20 25 30 35 40 45 50

2000

2100

2200

2300

2400

2500

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

2600

2600

2500

2400

2300

2200

2100

2000

50 75 100 125 150 175 200 225 250 CONSUMO DE POTENCIA - HP

(25)

0 5000 10000 15000 20000 25000 30000 35000 0 5 10 15 20 25 30 35 40 45 50

1800

1900

2000

2100

2200

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

2300

2300

2200

2100

2000

1900

1800

0 25 50 75 100 125 150 175 200 225 250 CONSUMO DE POTENCIA - HP

(26)

15 20 25 30 35 40 45 50 55 60

1900

2000

DENSIDAD ESTANDAR - d=0.075 lb/pie3 - 0´SNM - 70°F

PRESION ESTATICA ESTANDAR - plg ca STD

2100

2100

2000

1900

75 100 125 150 175 200 225 250 275 300 CONSUMO DE POTENCIA - HP
