Símbolos hidráulicos Puede combinarse un máximo de 12 válvulas Sección de válvulas para conexión en línea BA2.../0 BA2../1 BA2../2 BA2../3 BA2..

(1)

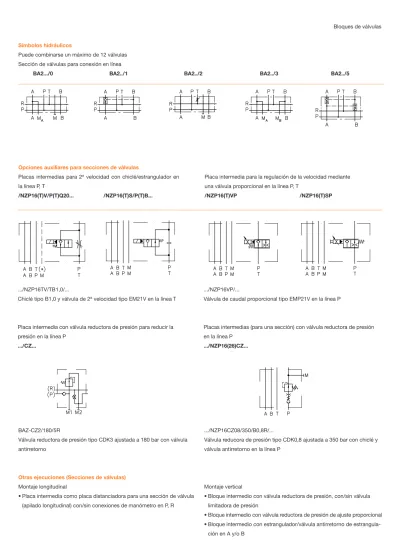

Bloques de válvulas

Símbolos hidráulicos

Puede combinarse un máximo de 12 válvulas Sección de válvulas para conexión en línea

Placa intermedia con válvula reductora de presión para reducir la presión en la línea P

.../CZ...

Placas intermedias (para una sección) con válvula reductora de presión en la línea P

.../NZP16(26)CZ...

BAZ-CZ2/180/5R

Válvula reductora de presión tipo CDK3 ajustada a 180 bar con válvula antirretorno

.../NZP16CZ08/350/B0,8R/...

Válvula reducora de presión tipo CDK0,8 ajustada a 350 bar con chiclé y válvula antirretorno en la línea P

Otras ejecuciones (Secciones de válvulas) Montaje longitudinal

• Placa intermedia como placa distanciadora para una sección de válvula (apilado longitudinal) con/sin conexiones de manómetro en P, R

Montaje vertical

• Bloque intermedio con válvula reductora de presión, con/sin válvula limitadora de presión

• Bloque intermedio con válvula reductora de presión de ajuste proporcional • Bloque intermedio con estrangulador/válvula antirretorno de

estrangula-ción en A y/o B /NZP16(T)V/P(T)Q20... /NZP16(T)S/P(T)B...

Placa intermedia para la regulación de la velocidad mediante una válvula proporcional en la línea P, T

/NZP16(T)VP /NZP16(T)SP

Placas intermedias para 2ª velocidad con chiclé/estrangulador en la línea P, T

Opciones auxiliares para secciones de válvulas

.../NZP16TV/TB1,0/...

Chiclé tipo B1,0 y válvula de 2ª velocidad tipo EM21V en la línea T

.../NZP16VP/...

Válvula de caudal proporcional tipo EMP21V en la línea P

(2)

1.1-26 2007

1

direccional de 3/2 vías tipo NBVP16 (NG6), símbolo hidráulico S, montado sobre placa base (identificativo /0).

Sección de válvulas 2 con válvula direc-cional estanca de 4/3 vías tipo NBVP16 (NG6), símbolo hidráulico G, con elementos auxiliares, chiclé #0,8 y vál-vula antirretorno en línea P (identificativo /B0,8R), válvula antirretorno con chiclé en la conexión A,B (identificativo ABR2,0/BBR1,5), presostato tipo DG3 montado en la línea A, manómetro hasta 400 bar en línea B (identificativo /A3B9/400) y bloqueo de contrapresión montado (identificativo /S), la válvula se encuentra sobre una placa base (identificativo /0).

Sección de válvulas 3 con electroválvula direccional tipo NSWP2 (NG6), símbolo hidráulico G, con elementos auxiliares, chiclé #0,6 mm en la línea P (identificativo /B0,6), válvulas antirretorno con chiclé en la línea A,B (identificativo /ABR1,0/BBR1,5), presostato tipo DG3 en línea A (identifi-cativo /50) y bloqueo de contrapresión (identifi(identifi-cativo /S), montado sobre una placa base con válvula antirretorno pilotado (ident. /1) así como una placa final (serie identificativo 1) y tensión de maniobra 24V DC.

Bloque de válvulas tipo BA2 con bloque de inicio A5 para conexión ros-cada sin válvula limitadora de presión. Sección de válvulas 1 con válvula Ejemplo de pedido

BA2 A5 - NBVP 16 S/0

NBVP 16 G/B0,8R/ABR2,0/BBR1,5/A3B9/400/S/0 NSWP 2 G/B0,6/ABR1,0/BBR1,5/50/S/1-1-G24 Accionamientos

M: Accionamiento eléctrico (pmáx.= 400 bar)

GM: Accionamiento eléctrico (pmáx.= 250 bar)

H: Accionamiento hidráulico P: Accionamiento neumático A: Accionamiento manual

• 12V DC, 24V DC, 230V AC 50/60 Hz • Bajo demanda son posibles otras tensiones

• Conector con LEDs o bien para soportar compatibilidad electromagnética o con circuito economizador (véase además "Información adicional") Tensiones de solenoides

Placas finales

Tipo básico Breve descripción Símbolo hidráulico

-1 Serie

-2 Con válvula de vaciado

-6 Con válvula de vaciado

-880/EM21D(S) con dos acumuladores -88W/EM21D(S) y válvula de descarga

-422 Con válvula de vaciado y presostatos

-8 con conexión para acumulador y válvula de vacado -80/-8W con conexión para acumulador

-80/EM21D(S) con conexión para acumulador -8W/EM21D(S) y válvula eléctrica

-80 -80/EM21D(S)

-1 -2 -422 -6 -8 -8W -8W/EM21D(S)

-880/EM21D(S) -88W/EM21D(S)

Dimensiones

Tipo básico H 1₎ _B _T _{Peso (kg)}1₎

Sección de válvulas

BA 139 50 60 0 ,8

1_{) En función del tipo de válvulas montado y de la función de las válvulas}

(3)

Válvulas de arranque Ejemplo de circuito HK 449 LDT/1 -Z16 - AL21R F2 - F/50/60-7/45 -BA2 - NSMD2W/GRK/B2,0/0 NSMD2W/GRK/B2,0/0 NSWP2D/B2,0/20/1 NBVP16G/0 - 8 - AC2001/35-L24

Principales características del ejemplo de circuito QPu = 16 l/min (a 1450 rpm)

pmáx. pe = 110 bar

psystem = 60 bar (ajuste de válvula limitadora de presión)

pcon desconexión= 50 bar

Vútil = aprox. 5,0 l

Bloque de válvulas tipo BA2 con cuatro válvulas CETOP 3 montadas sobre pla-cas base, dos funciones con módulos de amarre con presión regulable y pre-sostato seguidor independiente para la herramienta, así como dos funciones adicionales para indexación y bloqueo de herramienta.

Central hidráulica compacta HK, tamaño 4; con bloque de inicio con válvula de exclusión ajustada a 50 bar, válvula de seguridad de acumulador ajustada a 60 bar, filtro retorno y presostato ajustados a 45 bar.

Información adicional

• Centrales compactas tipo FP D 7310

tipo HC D 7900

tipo MP, MPN D 7200, D 7200 H, D 7207 tipo HK, HKL D 7600 y siguientes tipo KA, KAW D 8010

• Bloques de inicio tipo A D 6905 A/1 • Bloques de válvulas tipo BA D 7788 • Bloque intermedio del tipo NZP D 7788 Z • Módulos de amarre tipo NSMD D 7787 • Electroválvulas de mando tipo NSWP D 7451 N • Válvulas de asiento estanco tipo NBVP D 7765 N • Bloques de válvulas estancos tipo BVZP D 7785 B • Válvulas de asiento estanco tipo VZP1 D 7785 A

• Bloques de válvulas tipo BWN1, BWH D 7470 B/1

tiop VB01, VB11 D 7302

• Presostatos tipo DG 3.., DG 5E D 5440, D 5440 E/1 • Válvulas reductoras de presión tipo CDK D 7745

tipo DK D 7941

• Estranguladores tipo Q, QR, QV D 7730

• Conector con LEDs, etc D 7163

• Acumulador de presión D 7969

• Véase además "Soluciones completas en el sistema modular"

Datos de capítulo y página además de los aparatos también citados en el índice de equipos a p ro x .

(4)

1.2 Bombas y centrales estándard

• Bombas de pistones radiales de caudal fijo

tipo R y RG

• Bombas de pistones axiales de caudal variable InLine tipo V30

• Bombas de pistones axiales de caudal variable InLine tipo V60N 1.2-4 1.2-8 1.2-10 1.2-2 2007

1

2

(5)

(6)

Bombas de pistones radiales de caudal fijo

tipo R y RG

Las bombas de pistones radiales se componen de pistones montados en forma radial y accionados por una excéntrina dispuesta sobre un eje. Gracias a una disposición paralela de hasta 6 estrellas de pistones pueden obtenerse diferentes tios de caudales. Por regla general, el accionamiento se realiza mediante motor eléctrico, el cual está unido a la bomba mediante una campaña y un acoplamiento elástico. La carcasa de la bomba permite, además de su montaje dentro de un depósito (central hidráulica), también fuera de un depósito (motobomba).

Es muy interesante la opción de estas bombas de pistones radiales con varias salidas de presión (varios caudales idénticos o distintos). El tipo RG con rodamientos de fricción se emplea para condiciones de aplicación extremas con el fin de aumentar la vida útil de los rodamientos. Mediante el acoplamiento de diferentes bloques de inicio y bloques de válvulas sobre la tapa de los grupos hidráulicos pueden realizarse circuitos hidráulicos completos. Tipo equipo: Versión: pmáx.: Qmáx.: Vmáx. depósito :

Bomba pistones radiales

Bomba individual Grupo motobomba Central hidráulica 700 bar 91,2 l/min (Vg= 64,18 cm3/rev) aprox. 470 l 1.2-4 2007

1

2

Símbolos hidráulicos

Bomba individual Motobomba Central hidráulica Bomba con varias salidas

de presión

(7)

Bombas estándar

Ejemplos de pedido R 5,8

Bomba simple, grupo 6011,

QPu= 5,8 l/min a 1450 rpm pmáx.= 450 bar

R 4,0/M 7,5

Grupo motobomba, grupo 6012,

QPu= 4,0 l/min, pmáx.= 700 bar, motor embridado PN= 7,5 kW

R 11,0/B 75 A 550 - V 15

Central hidráulica integrada por bomba de pistones radiales, grupo 6014, QPu= 11,0 l/min, pmáx.= 550 bar, depósito B 75 (Vútilaprox. 80 l), bloque

de inicio (código A ..) con válvula limitadora de presión (550 bar) y motor eléctrico PN= 15 kW

Otros valores característicos Grupo 7631 6010 6011 6012 6014 6016 Potencia PN(kW) 2) 0,25...0,55 0,25...3 0,55...5,5 2,2...11 5,5...22 11...30 Tamaños depósito (a elegir) Vútil(l) 6...45 6...80 6...160 20...160 80...450 120...450

1_{) Los valores característicos aquí señalados son tan solo una}

selección de entre las muchas posibilidades

2_{) Motor normalizado, con brida IM B 35 para motobombas o}

bien IM B 5 para centrales hidráulicas

Otras versiones

• Pueden suministrarse grupos motobombas y centrales hidráulicas también sin motor

• Versión con tapa para montaje en depósitos de aceite de fabricación por parte del cliente

• Versión con varias tomas de presión

• Uno o dos pistones con salida independiente (Qmáx.4,4 l/min),

para p. ej., pilotajes de mando

• Válvula de exclusión si existen dos tomas de presión • Versión en corriente continua (sólo grupo 6011)

160 bar R(G) 2,2 R(G) 4,4 R(G) 6,5 R(G) 10,9 R(G) 15,3 R(G) 21,7 R(G) 30,4 R(G) 43,4 R(G) 60,8 R(G) 91,2 250 bar R 0,92 R 1,35 R 2,27 R(G) 1,7 R(G) 3,3 R(G) 5,1 R(G) 8,3 R(G) 11,8 R(G) 16,8 R(G) 23,5 R(G) 35,0 R(G) 47,0 R(G) 70,0 Grupo 7631 6010 6011 6012 6014 6016 Número de pistones 2 3 5 1 2 3 5 7 10 14 20 28 42 700 bar R 0,18 R 0,27 R 0,46 R(G) 0,3 R(G) 0,6 R(G) 0,9 R(G) 1,4 R(G) 2,1 R(G) 2,7 R(G) 4,0 R(G) 6,1 R(G) 8,0 R(G) 12,7 550 bar R 0,28 R 0,42 R 0,7 R(G) 0,5 R(G) 1,0 R(G) 1,5 R(G) 2,6 R(G) 3,7 R(G) 5,3 R(G) 7,4 R(G) 11,0 R(G) 15,0 R(G) 22,0 450 bar R 0,43 R 0,64 R 1,08 R(G) 0,8 R(G) 1,6 R(G) 2,5 R(G) 4,2 R(G) 5,8 R(G) 8,2 R(G) 11,6 R(G) 17,4 R(G) 23,0 R(G) 34,5 Tipos básicos y principales parámetros

Tipo básico R.. (caudal QPu(l/min) valor aproximado a 1450 rpm)

(8)

1.2-6 2007

1

2

Tamaño H B T Vmáx. depó. (l) B6 230 253 315 9,3 B13 230 368 260 17 B20 320 368 260 25 B30 320 448 320 39 B40 320 448 440 55 B50 403 600 420 85 B75 478 600 420 107 B100 536 650 500 152 B160 666 650 500 193 B250 575 1000 600 309 B400 825 1000 600 469 Grupo 7631 6010 6011 6012 6014 6016 D 130 174 185 185 218 238 L 53 82,5 86 146 250 311 L1 máx. 109 113 155 188 188 212 m (kg) 3₎ 3,2 3,1 5,8 10,5 24,2 39,1

3_{) Peso de la bomba simple} Dimensiones

Motobomba Bomba individual

Central hidráulica

Dimensiones del motor según potencia (en parte también según fabricante)

¡Todas las medidas en mm, reservado el derecho a introducir modificaciones!

Bloque inicio con válvula limitadora presión

(9)

Bombas estándar

• Bomba de pistones radiales tipo R, RG D 6010 • Grupos motobombas y centrales hidráulicas tipo R, RG D 6010 H • Bomba de pistones radiales multiples salidas D 6010,

tipo R, RG D 6010 DB

• Bomba pistones radiales tipo R con conexión D 6010 S de aceite para pilolaje

• Bomba pistones radiales con motor c.c. tipo R D 6010 G • Centrales hidráulicas con bomba engranajes tipo Z D 6820

• Bloques de válvulas tipo VB D 7302

tipo BWH(N) D 7470 B/1

tipo SWR D 7450, D 7451

tipo SKP D 7230

• Véase además capítulo “Válvulas para aplicaciones especiales” (Maniobra de prensa, válvulas hasta 700 bar)

Los capítulos y páginas correspondientes a las válvulas adicionales señaladas aparecen en el índice de tipos

Ejemplo de pedido R 4,0/B 50 A 700 - VB 11 DM - HRHR - 1 - G 24 - V 5,5 a p ro x . 8 2 0

(10)

Bomba de pistones axiales de caudal variable

InLine tipo V30

Estas bombas (modelos V30D y V30E) han sido concebidas para circuitos abiertos en circuitos hidráulicos industriales y móviles, trabajan según el principio de plato oscilante. Opcionalmente existe un eje pasante para montar otras bombas de pistones axiales o una bomba auxiliar. El modelo V30E representa un nuevo diseño según los últimos avances en construcción de bombas. Esto se refiere sobre todo a la mejora del régimen de autoaspiración, reducción de la rumorosidad y pulsación, aumento de la vida útil y una significante reducción del peso.

Una amplia gama de reguladores (modulares) y un reducido nivel sonoro ofrecen al usuario numerosas posibilidades de uso.

Para los circuitos hidráulicos con varios caudales se pueden utilizar bombas indivi-duales o bombas múltiples.

Otras ventajas son: construcción robusta, reducido peso por unidad de potencia, larga vida útil (sobredimensionamiento de los cojinetes) e indicación del ángulo de giro. Nomenclatura: Diseño: pmáx.: Qmáx.: Vgmáx.:

Bomba de pistones axiales de caudal variable

Bomba individual Combinación de bombas

350 bar (régimen continuo) 420 bar (pico) 65 ... 380 l/min (1450 rpm) 45 ... 265 cm3_/vuelta 1.2-8 2007

1

2

Símbolos Bomba individual

1_{) Valor de referencia aproximado a 1450 rpm}

2_{) Es posible una presión superior con un caudal reducido} 3_{) Las cifras entre paréntesis son = p}

máx.(bar)

Múltiples bombas

Tipo básico y principales parámetros Codificación de tipo

Caudal Qmax (l/min) 1₎ 139 232 392 65 109 139 167 206 238 380 Presión nominal pnom.(bar) 3) 350 (420) 350 (420) 350 (420) 350 (420) 350 (420) 350 (420) 250 (300) 2₎ 350 (420) 250 (300) 2₎ 350 (420) Régimen de autoaspir. n (r.p.m.) 2600 2100 1900 2600 2400 2200 2000 2200 1900 1800 Desplaza-miento Vg(cm3/rpm) 95 160 270 45 75 95 115 140 160 265 Tipo básico V30E -095 -160 -270 V30D -045 -075 -095 -115 -140 -160 -250 V 30 D - 095 R K N - 1 - 1 - XX / LN - 2/120 - 200 Retenes: N= NBR (nitrilo) E= EPDM V= FKM Tipo de eje: D= eje estriado (DIN 5480) K= con chaveta S= eje estriado con brida SAE Sentido de giro: L= antihorario R= horario

Diseño

Dial indicador disco oscilante: 0= sin indicador

1= con indicador

2= con indicador ángulo de giro Diseño de eje:

1= estándar 2= Eje pasante

Especificación de presión (bar) Ajuste de par (Nm): especificación alternativa a potencia (kW) y revolu-ciones por minuto (rpm)

Véase "Controladores" Tipo básico

y tamaño nominal

'Bombas dobles (versión en tándem o doble)

Pueden montarse varias bombas directamente mediante bridas conformes a SAE-A, B, C, D.

• Bombas de caudal variable para circuitos cerrados

Versiones especiales:

1= Preparación para controlador L 2= Limitador máx. de carrera

(11)

V30D - 160 R D N - 1 - 1 - 01 / LSN - 2 - 250

Bomba tipo V30D, tamaño nominal 160, para giro en sentido horario y eje estriado (DIN 5480) y retenes NBR, eje estándar (no eje pasante). Bomba con dial indicador de inclinación del plato, controlador con load sensing y limitación de presión, limitación de carrera (codificación 2), controlador LSN con presión de trabajo ajustado para máx. 250 bar. Ejemplo de pedido

Dimensiones

'Bomba pistones axiales caudal variable InLine tipo V30D D 7960 tipo V30E D 7960 E tipo V30Z D 7960 Z 'Bomba de caudal variable de pistones axiales tipo V60N D 7960 N

'Motores de pistones axiales M60N D 7960 M

'Bomba de cilindrada constante y pistones axiales K60N D 7960 K

'Tarjeta electrónica EV1M2 D 7831/1

'Autómata programable tipo PLVC D 7845 y

siguientes

'Válvula proporcional “Load Sensing” tipo PSL/PSV tamaño 2 D 7700-2 tipo PSL/PSV tamaño 3 D 7700-3 tipo PSL/PSV tamaño 5 D 7700-5 'Proporcional “Load Sensing” tipo PSLF/PSVF tamaño 3/5 D 7700-F 'Véase además el apartado "Válvulas para aplicaciones especiales"

(Hidráulica móvil)

Descripción (tipo)

'Controlador de potencia: limitación de par (L)

opción de limitación de caudal (Lf1) 'Controlador con adecuado para válvulas proporcionales (LS)

load sensing: con limitación de presión (LSN)

'Controlador de presión: adecuado para sistemas de presión constante (N) con conexión de mando a distancia (P) con conexión de mando a distancia para sistemas con tendencia a las oscilaciones (Pb)

'Controlador de caudal: para mantener un caudal fijo (Q)

para mantener una velocidad superior a la de la bomba (Qb)

'Control proporcional electrohidráulico del caudal de la bomba a través de tarjeta electrónica de control (V.E)

'Controlador con control proporcional hidráulico del caudal de la bomba (VH) Controladores Tipo V30D y V30E

4_{) La cifras entre paréntesis con controlador} 5_{) Ubicaciones de las conexiones para giro horario}

(Véase ejemplo de pedido)

Tipo básico V30E -095 -160 -270 V30D -045 -075 -095 -115 -140 -160 -250 L ca. 300 330 399 268 310 341 341 363 363 432 L1 ca. 63 65 79 68 80 93 93 90 90 115 B ca. 190 210 242 160 178 196 196 212 212 272 H ca. 190 210 326 150 170 196 196 212 212 224 H1 ca. 50 50 50 82 86 87 87 85 85 97 m (kg) 4₎ 59 92 126 40 (46) 60 (66) 70 (76) 70 (76) 85 (91) 85 (91) 130 (136) Tipo básico V30E -095 -160 -270 V30D -045 -075 -095 -115 -140 -160 -250 D1, D2 G 3/4 G 3/4 G 1 G 1/2 G 3/4 G 3/4 G 3/4 G 3/4 G 3/4 M33x2 St -G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 G 1/4 Tubo #8 B 1 1/4” 1 1/4” 1 1/2” 3/4” 1” 1 1/4” 1 1/4” 1 1/4” 1 1/4” 1 1/2” A 2 1/2” 2 1/2” 3” 1 1/2” 2” 2” 2” 2 1/2” 2 1/2” 3” Información adicional Conexiones aprox.

(12)

Bomba de pistones axiales de caudal variable

InLine tipo V60N

Las bombas de pistones axiales de caudal variable InLine V60N han sido concebidas para circuitos abiertos de sistemas hidráulicos móviles para su uso en la toma de fuerza de vehículos industriales, y trabajan según el principio de plato oscilante. Opcionalmente hay un eje pasante para montar otras bombas de pistones axiales o una bomba auxiliar. Varios tipos de regulador (principio modular) y el reducido nivel de sonoro ofrecen al usuario numerosas posibilidades de uso. Hay ejecuciones con brida SAE y con brida según ISO 7653.

La conexión de la aspiración realizada para el montaje de brida garantiza unas condiciones de aspiración inmejorables junto con los racores de aspiración. Otras ventajas importantes son: construcción robusta, reducido peso por unidad de potencia y larga vida útil (sobredimensionamiento del cojinete). Nomenclatura: Diseño: pmáx.: Qmáx.: Vgmáx.:

Bomba individual Combinación de bombas

350 bar (régimen continuo) 420 bar (pico) 130 ... 160 l/min (1450 rpm) 90 ... 110 cm3_/vuelta 1.2-10 2007

1

2

Símbolos

1_{) Valor de referencia aproximado a 1450 rpm} 2_{) Las cifras entre paréntesis son = p}

máx.(bar)

Tipo básico y principales parámetros Codificación de tipo

Caudal Qmax (l/min) 1₎ 87 130 160 Presión nominal pnom(bar) 2) 350 (400) 350 (400) 350 (400) Régimen de autoaspir. n (r.p.m.) 2700 2400 2200 Desplazamiento Vg (cm3_/rpm) 60 90 110 Tipo básico V60N -060 -090 -110 V 60 N - 110 R SU N - 1 - 0 - 03 / LSN - 2 - 320 Retenes: N= NBR (nitrilo) V= FKM Tipo de eje: DU= eje estriado con brida (ISO 7653) SU= eje estriado con brida SAE Sentido de giro: L= antihorario R= horario Diseño de eje: 1= estándar 2= Eje pasante Diseño Función adicional: 0= sin indicador

Especificación de presión (bar)

Versiones especiales: 2= Limitador máx. de carrera Véase "Controladores" Tipo básico y tamaño nominal

Otras versiones (tipos básicos)

'Bombas dobles (versión en tándem o doble)

Pueden montarse varias bombas directamente mediante bridas conformes a SAE-A.

(13)

Ejemplo de pedido

V60N - 090 R DU N - 1 - 0 - 01 / LSN - 2 - 320

Tipo de bomba V60N, tamaño nominal 090, para sentido de giro la dere-cha en ejecución para tomas de fuerza de camión (DU) y juntas NBR, ejecución de serie del eje (sin eje pasante). Controlador con load sensing y limitación de presión con limitación de carrera (codificación 2), contro-lador LSN ajustado para una presión de trabajo máxima de 320 bar

Dimensiones

'Bomba de caudal variable de pistones axiales tipo V60N D 7960 N

'Motores de pistones axiales M60N D 7960 M

'Bomba de cilindrada constante y pistones axiales K60N D 7960 K 'Bomba pistones axiales caudal variable InLine

tipo V30D D 7960

tipo V30E D 7960 E tipo V30Z D 7960 Z 'Válvula proporcional “Load Sensing” tipo PSL/PSV tamaño 2 D 7700-2 tipo PSL/PSV tamaño 3 D 7700-3 tipo PSL/PSV tamaño 5 D 7700-5 'Proporcional “Load Sensing” tipo PSLF/PSVF tamaño 3/5 D 7700-F

'Válvulas de frenado tipo LHK D 7100

tipo LHDV D 7770

tipo LHT D 7918

'Véase además el apartado "Válvulas para aplicaciones especiales" (Hidráulica móvil)

Descripción (tipo)

'Regulador de potencia: L - limitación de par 'Regulador con LSN - con limitación de presión

Load Sensing:

'Regulador de presión: N - adecuado para sistemas de presión constante

Controladores Tipo V60N

¡Todas las medidas en mm, reservado el derecho a introducir modificaciones! (Véase ejemplo de pedido)

Tipo básico V60N -060 -090 -110 L 254 277 279 L1 55 55 55 B 115 120 125 H 181 189 191 H1 50 50 50 m (kg) 23 26,7 29 Información adicional Conexiones en el tipo V60N-090 (-110): P = Toma de presión G 1 S = Brida #1 1/2 D = Toma drenaje G 1/2

(14)

1.3 Bombas de dos etapas

• Bombas de dos etapas tipo RZ 1.3-4

1.3-2 2007

1

3

(15)

(16)

Bombas de dos etapas tipo RZ

Las bombas de dos etapas constan de una primera bomba de alta

presión (bomba de pistones radiales, AP) y una segunda de baja presión acoplada en la parte trasera (bomba de engranajes, BP). Por regla gene-ral, el accionamiento se realiza mediante un motor eléctrico que está unido a la bomba mediante una brida y un acoplamiento.

Mediante la adaptación de válvulas de alta y baja y bloques de válvulas sobre la tapa de centrales hidráulicas pueden realizarse circuitos hidráu-licos para las maniobras completas (p. ej., para prensas).

Tipo equipo:

Versión:

pmáx.:

Qmáx.:

Qmáx. depósito :

Bomba de dos etapas (Bomba de pistones radiales y engranajes)

Bomba

Grupo motobomba Central hidráulica

700 bar (bomba pistones radiales)

150 bar (bomba engranajes)

Bomba pistones radiales 91,2 l/min (alta presión) (Vg= 64,18 cm3/rev) Bomba de engranajes 135 l/min (baja presión) (Vg= 89,6 cm3/rev) aprox. 470 l 1.3-4 2007

1

3

250 bar RZ 2,27... RZ 5,1... RZ 11,8... RZ 16,8... RZ 47,0... RZ 70,0... Grupo 7631 6910 6911 6912 6914 6916 700 bar RZ 0,18... RZ 0,9... RZ 1,4... RZ 2,7... RZ 8,0... RZ 12,7... 450 bar RZ 0,64... RZ 2,5... RZ 5,8... RZ 8,2... RZ 23,0... RZ 34,5... Tipos básicos y principales parámetros

Tipo básico RZ..

Caudal QPu(l/min), valor a 1450 rpm)

y presión máx. pmáx.(bar) 1)

1_{) Los valores característicos aquí señalados son tan solo una}

selección de entre un gran número de opciones. Tamaño /1 /2 /3 120 bar 5,2 12,3 24 80 bar 8,8 16 110 40...60 bar 11,3 37 135 QPu(l/min) y presión máx. pmáx.(bar) 1)

Bomba de alta presión (análoga a bomba de pistones radiales tipo R) Bomba de baja presión (bomba de engranajes)

Símbolos hidráulicos Bomba de una

sólo etapa de alta presión, y predispuesta para montar la de baja

Bomba 2 etapas de alta y baja presión

Grupo motobomba Central hidráulica

AP AP AP

BP _BP

(17)

Bombas de dos etapas

Otras versiones

Dimensiones

• Grupos motobombas y centrales hidráulicas disponibles también sin motor

• Versión con tapa para montaje en depósitos de aceite de fabricación por el cliente

• Versión de etapa de alta potencia con brida de fijación SAE de 2 aguje-ros (p. ej., para serie VICKERS 20V, 25V)

• Versión con rodamientos de fricción para aumentar la vida útil (tipo RGZ.)

Ejemplos de pedidos RZ 2,5/2

Bomba, etapa de alta presión QAP= 2,5 l/min a 1450 rpm

pmáx.= 450 bar, predispuesta para conexión de la bomba de engranajes

(tamaño 2) (la bomba de engranajes la aporta el cliente)

RZ 0,9/2 - 16/B 75 NE 20 - 650/30 - V 1,5

Central hidráulica integrada por bomba de dos etapas, alta presión QAP= 0,9 l/min, pmáx.= 650 bar, baja presión QBP= 16 l/min, depósito

B 75 (Vútilaprox. 80 l), válvula de dos etapas tipo NE (alta presión 650 bar,

baja presión 30 bar) y motor eléctrico PN= 1,5 kW

RZ 8,0/3 - 110

Bomba simple, de alta presión QAP= 8,0 l/min, pmáx.= 700 bar,

Bomba de engranajes (tamaño 3), QBP= 110 l/min, pmáx.= 80 bar

(¡Atención: respetar potencia accionamiento máx. adm.!)

Bomba Central hidráulica

Otras magnitudes características Grupo 7631 6910 6911 6912 6914 6916 Potencia acciona. máx. admisible PN(kW) 2) 1,5 3 11 11 22 30 Combinación con bombas en-granajes Tamaño 1 2 2 y 3 2 y 3 2 y 3 2 y 3 Tamaños depó-sito (opcional) Vútil(l) 3) 13 ... 42 22 ... 80 32 ... 400 60 ... 400 100 ... 400 100 ... 400

2_{) Motor normalizado en forma constructiva IM B 35 para motobombas}

o bien IM B 5 para grupos hidráulicos

3_{) Tamaño mínimo determinado por la altura constructiva de la bomba}

Grupo 7631 6910 6911 6912 6914 6916 m (kg) 3,1 3,1 6,3 10,5 23,9 39,1 H 58 85,5 85 125 221 320 D 130 175 185 185 218 238 Tamaño /1 /2 /3 Bombas de engranaje H1 70 ... 86 96 ... 132 140 ... 178 m (kg) 1,2 3,1 8,4

Nota: Para dimensiones de motobom-bas o bien centrales hidráulicas véase bomba de pistones radia-les tipo R

• Bomba de dos etapas tipo RZ D 6910

• Grupos motobombas y centrales hidráulicas tipo RZ D 6910 H • Bomba de pistones radiales tipo R y RG D 6010 • Centrales hidráulicas tipo R y RG D 6010 H

• Bomba de dos etapas tipo RF D 7410

• Válvulas de dos etapas tipo NE D 7161

• Válvulas de maniobra tipo CR D 7150

• Véase además el capítulo “Válvulas para aplicaciones especiales” (maniobras de prensas, válvulas hasta 700 bar)

(18)

1.4 Bombas hidroneumáticas

• Bombas hidroneumáticas tipo LP 1.4-4

1.4-2 2007

1

4

(19)

(20)

Bombas hidroneumáticas tipo LP

Las bombas hidroneumáticas tipo LP son bombas de émbolo que

traba-jan de manera discontinua, existen tres tamaños, las cuales funcionan en base al principo de multiplicador de presión hidroneumático con movi-miento oscilante. La maniobra de doble efecto se produce por sí sola. La frecuencia del bombeo depende de la presión del aire y de la contra-presión hidráulica. La bomba se detiene por completo al alcanzarse la contrapresión. Como grupo hidroneumático, este tipo de bomba puede combinarse, en su versión con depósito, y con válvulas de asiento estanco para las diferentes aplicaciones.

Este tipo de bomba se emplea, p. ej., en prensas de laboratorio, en la fa-bricación de utillajes y en los sistemas de lubricación. Gracias a la alimentación mediante con aire comprimido, es posible su utilización en ambientes explosivos.

Tipo equipo: Versión: pmáx. hidr: pmáx. aire: Qmáx. : Bomba hidroneumática Bomba independiente Grupo hidráulico 160...1500 bar 10 bar 0,9...12 l/min 1.4-4 2007

1

4

Tipo básico y tamaño

Tipos básicos y principales parámetros Presión trabajo pmáx.(bar) 700 630 430 240 1500 1500 700 600 470 380 240 160 1500 1500 700 700 700 620 390 265 Relación de presiones 1:200 1:63 1:43 1:24 1:243 1:155 1:108 1:60 1:47 1:38 1:24 1:16 1:400 1:255 1:177 1:100 1:78 1:63 1:40 1:24 Volúmen por cada doble carrera

Vhidr (cm3) 1,5 2,3 3,4 6 2 3,1 4,5 8 10,2 12,6 19,6 28,3 2 3,1 4,5 8 10,2 12,6 19,6 28,3 G 1/4 #6 mm Conexion (neumático) Diámetro tubo para

toma alta presión

G 3/8 #8 mm, #10 mm G 1/2 #8 mm, #10 mm Símbolo hidráulico LP80- LP125- LP160-8 10 12 16 8 10 12 16 18 20 25 30 8 10 12 16 18 20 25 30

(21)

Bombas hidroneumáticas

Dimensiones Otras versiones

• Bomba hidráulica tipo LP en versión lista para la conexión • Centrales hidráulicas con bloques de válvulas tipo VB, BWH(N)

(véase además “Información adicional”)

Elementos complementarios

• Piezas de aspiración para bomba hidráulica • Depósito para bomba hidráulica

Ejemplos de pedido LP 125 - 16 E

Bomba hidroneumática tipo LP, tamaño 125, pistón lado hidráulico

#16 mm, versión conexión en linea por parte del cliente

LP 80 -8

Bomba hidroneumática tipo LP, tamaño 80, pistón #8 mm, en versión lista para conexión

Serie (no es necesa-rio este tubo en la LP...-..E) Tipo básico LP 80 LP 125 LP 160 H 119 159 228 H1 94 114 136 B 121 156 156 T 85 135 175 m (kg) 5 8,5 11,5 Información adicional

• Bomba hidroneumática tipo LP D 7280

• Centrales hidroneumáticas tipo LP D 7280 H

• Bloques de válvulas tipo VB D 7302

• Bloques de válvulas tipo BWH(N) D 7470 B/1 • Véase además el capítulo “Válvulas para aplicaciones especiales”

(maniobras de prensas, (aparatos para zonas con peligro de explosión (conforme a ATEX), válvulas hasta 700 bar)

(22)

1.5 Bombas manuales

• Bombas manuales tipo H, HD, HE y DH 1.5-4

1.5-2 2007

1

5

(23)

(24)

Bombas manuales tipo H, HD, HE y DH

Las bombas manuales tipo H están disponibles en versión de simple y

doble efecto. La versión de simple efecto se alimenta únicamente al accionar la palanca en un sentido y la carrera de aspiración corresponde al movimiento de la palanca en sentido opuesto.

La versión de doble efecto se alimenta y aspira en un solo accionamiento, hacia adelante y hacia atrás de la palanca manual. Según el modelo de la bomba es posible trabajar en el lado de la aspiración hasta 150 bar. Existen bombas con llave de paso con by-pass, con y sin depósito de aceite.

Las versiones disponibles pueden incorporar válvula de descarga (unión PÆ S) y/o válvula limitadora de pre-sión. Tipo equipo: Versión: pmáx.: Vmáx.: Bomba de pistones Bomba manual de simple efecto Bomba manual de doble efecto 80 ... 600 bar 4 ... 78 cm3_/carrera 1.5-4 2007

1

5

Tipos básicos y principales parámetros Tipo básico y tamaño H 16 H 20 H 25 HE 4 HD 13 HD 20 HD 30 DH 40 DH 45 Presión pmáx.(bar) 350 220 150 600 350 220 150 150 140 Volúmen Vmáx. cm3/carrera 6 9,4 14,7 4 13 20 30 51 64 P G 1/4 G 1/4 G 3/8 S G 1/4 G 1/4 G 3/8

Conexiones Símbolo hidráulico

Otras versiones

• Bombas manuales con válvula limitadora de la presión y/o válvula de descarga. • Bombas manuales con depósito de aceite (Vmáx.= 0,5 l)

• Disponible para montaje en placa base

Versión con válvula limitadora de presión y de descarga.

(25)

Bombas manuales P G 1/4 G 1/4 G 3/8 S G 1/4 G 1/4 y G 3/8 G 3/8 Tipo H.. Tipo HE.. y HD.. Tipo DH.. m (kg) 3,1 4,8 6,2 ... 6,6 Ejemplos de pedido H 25

Bomba manual tipo H, tamaño 25

HE 4

Bomba manual tipo HE, tamaño 4

DH 40

Bomba manual tipo DH, tamaño 40

Dimensiones

Tipo básico H.. HE.. y HD.. DH..

• Bombas manuales tipo H D 7147/1

• Véase además capítulo “Válvulas para aplicaciones especiales” (válvulas hasta 700 bar)
