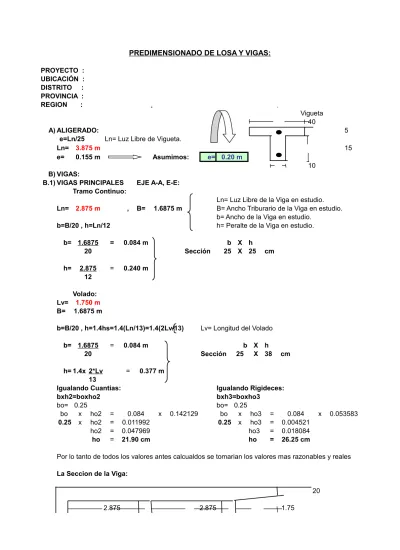

PREDIMENSIONADO DE LOSA Y VIGAS: PROYECTO : UBICACIÓN : DISTRITO : PROVINCIA : REGION : Vigueta 40 A) ALIGERADO: 5

e=Ln/25 Ln= Luz Libre de Vigueta.

Ln= 3.875 m 15

e= 0.155 m Asumimos: e= 0.20 m

10 B) VIGAS:

B.1) VIGAS PRINCIPALES EJE A-A, E-E: Tramo Continuo:

Ln= Luz Libre de la Viga en estudio.

Ln= 2.875 m , B= 1.6875 m B= Ancho Triburario de la Viga en estudio.

b= Ancho de la Viga en estudio. b=B/20 , h=Ln/12 h= Peralte de la Viga en estudio.

b= 1.6875 = 0.084 m b X h 20 Sección 25 X 25 cm h= 2.875 = 0.240 m 12 Volado: Lv= 1.750 m B= 1.6875 m

b=B/20 , h=1.4hs=1.4(Ln/13)=1.4(2Lv/13) Lv= Longitud del Volado

b= 1.6875 = 0.084 m b X h

20 Sección 25 X 38 cm

h= 1.4x 2*Lv = 0.377 m 13

Igualando Cuantias: Igualando Rigideces:

bxh2=boxho2 bxh3=boxho3 bo= 0.25 bo= 0.25 bo x ho2 = 0.084 x 0.142129 bo x ho3 = 0.084 x 0.053583 0.25 x ho2 = 0.011992 0.25 x ho3 = 0.004521 ho2 = 0.047969 ho3 = 0.018084 ho = 21.90 cm ho = 26.25 cm

Por lo tanto de todos los valores antes calcualdos se tomarian los valores mas razonables y reales La Seccion de la Viga:

20

(2)

(3)

B.2) Eje C-C:

Tramo Continuo:

Ln= Luz Libre de la Viga en estudio. Ln= 2.875 m , B= 4.1250 m B= Ancho Triburario de la Viga en estudio.

b= 4.1250 = 0.206 m b X h 20 Sección 25 X 25 cm h= 2.875 = 0.240 m 12 Volado: Lv= 1.750 m B= 4.1250 m

b=B/20 , h=1.4hs=1.4(Ln/13)=1.4(2Lv/13) Lv= Longitud del Volado ter

b= 4.1250 = 0.206 m b X h

20 Sección 25 X 38 cm

h= 1.4x 2*Lv = 0.377 m 13

Por lo tanto de todos los valores antes calcualdos se tomarian los valores mas razonables y reales La Seccion de la Viga: 20 2.875 2.875 1.75 VP-01( 25 X 45 cm ) B.3) Eje B-B, D-D: Tramo Continuo:

b= 4.125 = 0.206 m. b X h

20 Sección 25 X 50 cm

h= 6.000 = 0.50 m. 12

(4)

Volado: Lv= 1.750 m B= 4.125 m

(5)

b= 4.125 = 0.206 m b X h

20 Sección 25 X 38 cm

h= 1.4x 2*Lv = 0.377 m 13

Por lo tanto de todos los valores antes calcualdos se tomarian los valores mas razonables y reales La Seccion de la Viga: 20 6.000 1.75 VP-02( 25 X 50 ) B.4) VIGAS SECUNDARIAS: EJE 3-3: Tramo Continuo:

b= 3.125 = 0.156 m b X h

20 Sección 25 X 28 cm

h= 3.875 = 0.277 m 14

bxh2=boxho2 bxh3=boxho3 bo= 0.25 bo= 0.25 bo x ho2 = 0.156 x 0.076729 bo x ho3 = 0.156 x 0.021254 0.25 x ho2 = 0.01197 0.25 x ho3 = 0.003316 ho2 = 0.047879 ho3 = 0.013262 ho = 21.88 cm. ho = 23.67 cm.

(6)

VS-01( 25 X 30 ) B.5) Eje 1-1:

Tramo Continuo:

(7)

b= 5.125 = 0.256 m b X h

20 Sección 26 X 28 cm

h= 3.875 = 0.277 m 14

3.875 3.875

(8)

PREDIMENSIONADO DE COLUMNAS: PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0

PRIMER PISO COLUMNA: C1 C4 C2 C3 C2 C4

METRADO DE CARGAS kg/m2 Aligerado 300.00 Tabiquería 120.00 Acabados 100.00 C1 C1 C1 Peso de Columnas 60.00 Peso de Vigas 100.00 Sobrecarga 250.00 PG= 930.00 C4 C2 C3 C2 C4 bD= P n x f´c C1: Columna Central

C2: Columna Extrema de un Pórtico Principal Interior P= 1.10 x PG x Atrib x NºPisos C3: Columna Extrema de un Pórtico Secundario Interior

C4: Columna en Esquina Atrib.= 4.131 x 3.375 Atrib. n f´c NºPisos b x D b D Asumo D 13.94 0.30 210.00 2 452.72 25.00 cm 18.11 cm 25.00 cm

METRADO DE CARGAS kg/m2 Aligerado 300.00 Tabiquería 120.00 Acabados 100.00 C1 C1 C1 Peso de Columnas 60.00 Peso de Vigas 100.00 Sobrecarga 250.00 PG= 930.00 C4 C2 C3 C2 C4 bD= _{n x f´c}P _{C1: Columna Central}

C2: Columna Extrema de un Pórtico Principal Interior P= 1.25 x PG x Atrib x NºPisos C3: Columna Extrema de un Pórtico Secundario Interior

C4: Columna en Esquina Atrib.= 5.25 x 4.125

Atrib. n f´c NºPisos b x D b D D

21.66 0.25 210.00 2 959.23 25.00 cm 38.37 cm 40.00 cm Para Rigidizar la Estructura

(9)

PRIMER PISO COLUMNA: C3 C4 C2 C3 C2 C4 METRADO DE CARGAS kg/m2 Aligerado 300.00 Tabiquería 120.00 Acabados 100.00 C1 C1 C1 Peso de Columnas 60.00 Peso de Vigas 100.00 Sobrecarga 250.00 PG= 930.00 C4 C2 C3 C2 C4 bD= _{n x f´c}P _{C1: Columna Central}

14.70 0.25 210.00 2 651 25.00 cm 26.04 cm 40.00 cm

Para Rigidizar la Estructura

METRADO DE CARGAS kg/m2 Aligerado 300.00 Tabiquería 120.00 Acabados 100.00 C1 C1 C1 Peso de Columnas 60.00 Peso de Vigas 100.00 Sobrecarga 250.00 PG= 930.00 C4 C2 C3 C2 C4 bD= _{n x f´c}P _{C1: Columna Central}

7.80 0.20 210.00 2 518.14 25.00 cm 20.73 cm 40.00 cm Para Rigidizar la Estructura

PREDIMENSIONADO DE LAS COLUMNAS:

25x40 25x40 25x40 25x40 25x40

25x25 25x25 25x25

(10)

(11)

CALCULO DE LA FUERZA SISMICA: PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0 NORMA E-030

ARTICULO 17: ANALISIS ESTATICO:

Este método representa las solicitaciones sísmicas mediante un conjunto de fuerzas horizontales actuando en cada nivel de la edificación.

Debe emplearse sólo para edificios sin irregularidades y de baja altura según se establece en el Artículo 14 (14.2).

ARTICULO 14: PROCEDIMIENTOS DE ANALISIS:

Art. 14.2 Las estructuras clasificadas como regulares según el artículo 10 de no más de 45 m de altura y las estructuras de muros portantes de no más de 15m de altura, aun cuando sean irregulares podrán analizarse mediante el procedimiento de fuerzas estáticas equivalentes del Art 17.

PRIMER NIVEL

VIGAS PRINCIPALES LOSA ALIGERADA

EJE P.U Longitud Ancho Peralte CARGA Ancho Lt P.U

Kg/m3 (m) (m) (m) Tn. (m) (m) kg/m2 EJE A-A 2400.00 6.80 0.25 0.45 1.84 3.875 8.05 300.00 Volado 2400.00 1.75 0.25 0.33 0.34 EJE B-B 2400.00 6.80 0.25 0.50 2.04 3.875 8.05 300.00 Volado 2400.00 1.75 0.25 0.35 0.37 EJE C-C 2400.00 6.80 0.25 0.45 1.84 3.875 8.05 300.00 Volado 2400.00 1.75 0.25 0.33 0.34 EJE D-D 2400.00 6.80 0.25 0.50 2.04 3.875 8.05 300.00 Volado 2400.00 1.75 0.25 0.35 0.37 EJE E-E 2400.00 6.80 0.25 0.45 1.84 3.875 8.05 300.00 Volado 2400.00 1.75 0.25 0.33 0.34

Sub Total = 11.36 Sub Total =

VIGAS SECUNDARIAS

EJE P.U Longitud Ancho Peralte CARGA

Kg/m3 (m) (m) (m) Tn. EJE 1-1 2400.00 15.50 0.25 0.30 2.79 VA-01 2400.00 15.50 0.15 0.20 1.12 EJE 3-3 2400.00 15.50 0.25 0.30 2.79 VA-01 2400.00 15.50 0.15 0.20 1.12 Sub Total = 7.82 COLUMNAS

C Seccion (m) Alto (m) P.U Nº CARGA

b d 1er Piso kg/m3 Tn.

C1 0.25 0.25 1.95 2400 3 0.88

C2 0.25 0.40 1.95 2400 10 4.68

(12)

TABIQUERIA

EJE P.U Longitud Ancho Alto CARGA

Kg/m3 (m) (m) (m) Tn.

A-A 1900.00 5.75 0.25 1.50 4.10

C-C 1900.00 5.75 0.25 1.50 4.10

E-E 1900.00 5.75 0.25 1.50 4.10

(13)

CM1 = 83.84

En edificaciones de las categorías A y B, se tomará el 50% de la Carga Viva. CARGA VIVA Ancho Lt P.U % CARGA (m) (m) kg/m2 Tn 8.850 16.75 250.00 50.00% 18.53 CV1 = 18.53 TOTAL1= CM1 + CV1 = 102.37 Tn P= TOTAL = TOTAL1 = 102.37 Tn PARAMETROS DE DISEÑO

DATOS ALTURA DE PISOS

Factor de Suelo (S) 1.40 NIVEL h(m)

Factor de Uso (U), Categoria "A" 1.50 1 3.80

Factor de Zona (Z) 0.30 2 0.00 Ct = 35.00 Hn= 3.80 Tp = 0.90 R 7.00 T= h(m) = 3.80 = 0.11 Ct 35.00 C= 2.5*Tp = 2.25 = 20.45 C= 2.50 T 0.11 V = Z*U*C*S*P = 0.30 x 1.50 x 2.50 x 1.40 x 102.37 = 23.03 R 7.00

NIVEL Hi (m) Carga "W" Wi x Hi Wi x Hi/Sum. Fi (Tn) Vi (Tn)

1 3.80 102.37 389 1.00 23.03 23.03

Σ = 102.37 389 1.000

* Calculo del Centro de Masas de la Estructura. Xcm= 8.375 m

Ycm= 4.425 m

*Calculo de la Exentricidad Accidental.

Dirección D(m) Exentrecidad(m)

XX 16.75 m 0.8375 m

(14)

* Efecto de Torsión. Mt= +-Fi*e Estado de Carga

Fza. Horizonatal Mto. Torsor Fza. Horizonatal Mto. Torsor Primer Nivel Primer Nivel Segundo Nivel Segundo Nivel

Sismo X1 23.03 10.19

Sismo X2 23.03 -10.19

Sismo Y1 23.03 19.29

Sismo Y2 23.03 -19.29

(15)

* Desplazamiento Lateral Permisible.

LIMITES PARA DESPLAZAMIENTO LATERAL DE ENTREPISO Estos Limites no son aplicables a naves industriales

Material Predominate Δi/hei Desplazamiento(cm)

PRIMER NIVEL SEGUNDO NIVEL

Concreto Armado 0.007 2.660 cm

conforme a la norma E-060 se tendrán las combinaciones siguientes: Se Consideran 5 Sistemas de Cargas estaticos.

D= Carga Permanente o Carga Muerta.

L1= Un Damero de Cargas Sobre Los Porticos mas Cargados. L2= Sobre el Otro Damero.

Sx= Carga Sismica en la Direccion "X". Sy= Carga Sismica en la Direccion "Y".

COMB1 1.5D+1.8L1 COMB2 1.5D+1.8L2 COMB3 1.5D+1.8(L1+L2) COMB4 1.25(D+L1+L2+Sx) COMB5 1.25(D+L1+L2-Sx) COMB6 1.25(D+L1+L2+Sy) COMB7 1.25(D+L1+L2-Sy) COMB8 0.9D+1.25Sx COMB9 0.9D-1.25Sx COMB10 0.9D+1.25Sy COMB11 0.9D-1.25Sy

Cálculo de Carga Viva y Muerta en Los Dameros: PRIMER NIVEL:

Viga VP-01(25X45) Eje A-A y Eje E-E:

ELEMENTO Und. P.U Ancho T. Alto(m) Parcial(kg/m)

Peso de Aligerado = kg/m2 300 1.9375 581.25

Piso + Cielo Raso = kg/m2 100 1.9375 193.75

Tabiqueria = kg/m2 120 0.00

Viga VP-101(25X35)= kg/m3 2400 0.25 0.00

Sobrecarga = kg/m2 250 1.9375 484.38

D= 775.00

L1 o L2= 484.38 Viga VP-02(25X50) Eje B-B y Eje D-D:

Tabiqueria = kg/m2 120 0.00

Viga VP-102(25X50)= kg/m3 2400 0.25 0.00

Sobrecarga = kg/m2 250 4.125 1031.25

(16)

(17)

Viga VP-01(25X45) Eje C-C:

Tabiqueria = kg/m2 120 0.00 Viga VP-103(25X45)= kg/m3 2400 0.25 0.00 Sobrecarga = kg/m2 250 4.125 1031.25 D= 1,650.00 L1 o L2= 1031.25 Viga VS-01(25X30) Eje 1-1:

Tabiqueria = kg/m2 120 0.00 Viga VS-101(25X30)= kg/m3 2400 0.25 0.00 Sobrecarga = kg/m2 250 0.50 62.50 D= 400.00 L1 o L2= 62.50 Viga VS-01(25X30)= Eje 3-3:

Tabiqueria = kg/m2 120 0.00

Viga VS-102(25X30)= kg/m3 2400 0.25 0.00

Sobrecarga = kg/m2 250 0.50 62.50

D= 400.00

(18)

CALCULO DE LA FUERZA SISMICA:

Las estructuras clasificadas como regulares según el artículo 10 de no más de 45 m de altura y las estructuras de muros portantes de no más de 15m de altura, aun cuando sean irregulares

PRIMER NIVEL LOSA ALIGERADA CARGA Tn 9.36 9.36 9.36 9.36 9.36 46.80

(19)

(20)

23.03 Tn

Vi (Tn) 23.03

(21)

Mto. Torsor Segundo Nivel

(22)

LIMITES PARA DESPLAZAMIENTO LATERAL DE ENTREPISO Estos Limites no son aplicables a naves industriales

Desplazamiento(cm)

(23)

(24)

(25)

DISEÑO DE ACERO EN VIGAS SECUNDARIAS. PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0

VIGAS SECUNDARIAS, "EJE 1-1 , EJE 3-3: " CON UNA LUZ DE 4.125m.

DATOS: MOMENTOS:

fy = 4200.00 Kg/cm2 Ubicación Momento (+) Momento (-) C

f´c = 210.00 Kg/cm2 APOYO 1 3.40 ### b = 25.00 cm TRAMOS 1-2 2.54 ### h = 30.00 cm APOYO 2 3.78 ### Diam. Est. = 3/8 " Diam. Lon. = 1/2 " Recub. = 4.00 cm DISEÑO DEL REFUERZO:

4.00 Ф 1/2 4.00 Ф 1/2 3.00 Ф 1/2 4.125 m A ### B ### d= 24.41

APOYO 1 TRAMOS 1-2 APOYO 2

As= 3.99 cm2 As= 2.92 cm2 As= 4.48 cm2

a = 3.76 cm a = 2.75 cm a = 4.22 cm

ρ=As/(b*d) ρ=As/(b*d) ρ=As/(b*d)

ρ= 0.006538 ρ= 0.004784 ρ= 0.007341

ρmin.=0.7*√fć/fy ρmin.=0.7*√fć/fy ρmin.=0.7*√fć/fy

ρmin.= 0.002415 ρmin.= 0.002415 ρmin.= 0.002415

Asmin.= 1.47 cm2 Asmin.= 1.47 cm2 Asmin.= 1.47 cm2

ρb=β1β1fć6000/(fy*(6000+fy)) ρb=β1β1fć6000/(fy*(6000+fy)) ρb=β1β1fć6000/(fy*(6000+fy))

β1= 0.85 β1= 0.85 β1= 0.85

ρb= 0.02125 ρb= 0.02125 ρb= 0.02125

ρmax.=0.75*ρb ρmax.=0.75*ρb ρmax.=0.75*ρb

ρmax.= 0.015938 ρmax.= 0.015938 ρmax.= 0.015938

OK OK OK

Por Lo Tanto: Por Lo Tanto: Por Lo Tanto:

As= 3.99 cm2 As= 2.92 cm2 As= 4.48 cm2

USAR: USAR: USAR:

4.00 Ф 1/2 3.00 Ф 1/2 4.00 Ф 1/2

ρmin. < ρ < ρma ρmin. < ρ < ρma ρmin. < ρ < ρma

As = M u/( 0.9*f y*(d -a/ 2)) a = As*f y/(0. 85*f´c *b)

(26)

CORTANTE

Vud (SAP 2000) = 3.03 Vn = 3.56 Avmín=3.5*bw*S/fy 0.25 cm2 Ф = 0.85 Vc = 4.69 s=d/2 = 12.21 cm

Vc=0.53*√f´c*b*d = 4.69 Vs=Vn-Vc = -1.13 s<=60cm Acero Transversal Minimo USAR: Ф 3/8 [email protected], 5@10, [email protected] si Vn < Vc Entonces Necesita Acero Transversal Mínimo.

Avmín=3.5*bw*S/fy = 0.25 cm2 ASUMIMOS: Av= Ф 3/8 = 0.71 cm2 S= 34.08 cm ASUMIMOS S= 25.00 cm As = M u/( 0.9*f y*(d -a/ 2)) ´c*b 85*f y/(0. As*f a = ) 2)) ´c*b -a/ 85*f y*(d y/(0. 0.9*f u/( As*f a = = M As )

(27)

DISEÑO DE ACERO EN VIGAS PRINCIPALES. PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0

VIGAS PRINCIPALES, "EJE B-B Y EJES "D-D" CON UNA LUZ DE 6.00m.

DATOS: MOMENTOS:

fy = 4200.00 Kg/cm2 Ubicación Momento (+) Momento (-) C

f´c = 210.00 Kg/cm2 APOYO 1 9.43 ###

b = 25.00 cm TRAMOS 1-2 12.12 ###

h = 50.00 cm APOYO 2 14.82 ###

Diam. Est. = 3/8 " VOLADO 9.80 ###

Diam. Lon. = 5/8 " Recub. = 4.00 cm DISEÑO DEL REFUERZO:

5.00 Ф 5/8 5.00 Ф 5/8 5.00 Ф 5/8 4.00 Ф 5/8 6.000 m 2.00 m A ### B ### d= 44.25

APOYO 1 TRAMOS 1-2 APOYO 2

As= 6.02 cm2 As= 7.91 cm2 As= 9.90 cm2

a = 5.67 cm a = 7.44 cm a = 9.32 cm

ρ=As/(b*d) ρ=As/(b*d) ρ=As/(b*d)

ρ= 0.005441 ρ= 0.00715 ρ= 0.008948

ρmin.=0.7*√fć/fy ρmin.=0.7*√fć/fy ρmin.=0.7*√fć/fy

ρmin.= 0.002415 ρmin.= 0.002415 ρmin.= 0.002415

Asmin.= 2.67 cm2 Asmin.= 2.67 cm2 Asmin.= 2.67 cm2

ρb=β1β1fć6000/(fy*(6000+fy)) ρb=β1β1fć6000/(fy*(6000+fy)) ρb=β1β1fć6000/(fy*(6000+fy))

β1= 0.85 β1= 0.85 β1= 0.85

ρb= 0.02125 ρb= 0.02125 ρb= 0.02125

ρmax.=0.75*ρb ρmax.=0.75*ρb ρmax.=0.75*ρb

ρmax.= 0.015938 ρmax.= 0.015938 ρmax.= 0.015938

OK OK OK

Por Lo Tanto: Por Lo Tanto: Por Lo Tanto:

As= 6.02 cm2 As= 7.91 cm2 As= 9.90 cm2

USAR: USAR: USAR:

4.00 Ф 5/8 4.00 Ф 5/8 5.00 Ф 5/8

ρmin. < ρ < ρma ρmin. < ρ < ρma ρmin. < ρ < ρma

As = M u/( 0.9*f y*(d -a/ 2)) a = As*f y/(0. 85*f´c *b)

(28)

VOLADO As= 6.28 cm2 a = 5.91 cm ρ=As/(b*d) ρ= 0.005676 ρmin.=0.7*√f´c/fy ρmin.= 0.002415 Asmin.= 2.67 cm2 ρb=β1β1f´c6000/(fy*(6000+fy)) β1= 0.85 ρb= 0.02125 ρmax.=0.75*ρb ρmax.= 0.015938 OK Por Lo Tanto: As= 6.28 cm2 DISEÑO POR CORTANTE: USAR:

14.37 Tn 3.00 Ф 5/8 Vud 3.36 m 3.04 m 15.86 Tn 6.40 m So<= d/4 = 11.06 cm So<= 8*db = 12.70 cm Usamimos: S= 10.00 cm So<= 30cm = 30.00 cm CORTANTE Vud (SAP 2000) = 12.28 Vn = 14.45 Ф = 0.85 Vc = 8.5 Vc=0.53*√f´c*b*d = 8.5 Vs=Vn-Vc = 5.95 1.43 Si Vn>=Vc Tenemos: 1.06*√f´c*bw*d = 16.99 > 5.95 S<=d/2 o S<=60cm S<= 22.13 cm Asumimos S= 20.00 cm S=Av*fy*d/Vs = 44.67 cm Estribos: 3/8 1 @ 0.05, 8 @ 0.10, R @ 0.20m 50.00 25.00 ρmin. < ρ < ρma 5Ф5/8" 2Ф1/2" 5Ф5/8"

(29)

DISEÑO DE ACERO EN LOSA ALIGERADA. PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0 Ast 1/4 @ 25 cm.

a) Espesor de Losa: 40 As- 1/2

e= 0.20 m. b) Cargas que Actuan:

Peso de Aligerado : 300.00 kg/m2

Peso de Cielo Raso: 50.00 kg/m2 As+ 1/2

Peso de Piso : 50.00 kg/m2 Peso de Albañilería : 120.00 kg/m2

D= 520.00 kg/m2 10

L= 250.00 kg/m2

Nota: La Carga actua linealmente y por vigueta en el aligerado para eso se multiplica por el ancho Tributario de 1.00m y se divide entre 2.5 que corresponde al numero de viguetas en 1.00m. D= 208.00 kg/m2

L= 100.00 kg/m2

Con estos Valores de Carga Viva y Carga Muerta se Modela la Vigueta de la Losa Aligerada en el SAP 2000 - V10 b.1) Cargas Mayoradas: W=1.4*D+1.7*L W= 1.4 x 208.00 + 1.7 x 100.00 W= 461.20 kg/m Wu= 461.20 kg/m c) Calculo del Acero Por Flexión:

DATOS: f´c= 210.00 kg/cm2 fy= 4200.00 kg/cm2 d=h-recub.-1/2*(Φvarilla*2.54cm/pulg.) Φvarilla= 1/2 " d = 16.87 cm. b´= 40.00 cm. b = 10.00 cm. h = 20.00 cm.

Mu(-)= 739.11 kg-m Vu(-)= -1013.46 kg Datos Calculado con el

Mu(+)= 372.30 kg-m Vu(+)= 951.23 kg SAP2000-V10

739.11 739.11

D.M.F

-1013.46 D.F.C

372.30 4.125 m

(30)

4.125 m As = M u/( 0.9*f y*(d -a/ 2)) a = As*f y/(0. 85*f ´c*b )

(31)

c.1) Acero Negativo: Acero Positivo: Mu(-)= 739.11 kg-m Mu(+)= 372.30 kg-m b= 10.00 cm. b´= 40.00 cm. d= 16.87 cm. d= 16.87 cm. AX2+BX+C=0 AX2+BX+C=0 A= 4447.0588235 A= 1111.7647059 B= -63749.700 B= -63749.700 C= 73911.000 C= 37230.000 As= 1.27 cm2 As= 0.59 cm2 a= 2.99 cm. a= 0.35 cm.

Asmin.=0.0018*b*d As= 1.27 cm2 Asmin.=0.0018*b*d As= 1.21

Asmin.= 0.30 cm2 Asmin.= 1.21 cm2

1Φ 1/2 1Φ 1/2

As= 1.27 cm2 OK As= 1.27 cm2

d) Cálculo del Acero Por Temperatura: Ast=0.0018*b*d

d= 5.00 cm.

b= 100.00 cm.

Ast= 0.90 cm2/ml

S= 27.78 cm. 1Φ 1/4 @ 25 cm.

e) Diseño Por Cortante: Cortante Resistente:

Vu= 1013.46 kg. Vc=Φ*0.53*√f´c*b*d Φ= 0.85

Vd=Vu-Vu*d Vc= 1101.01

Vd= 842.54 kg. Cortante Actuante. Vc>Vd OK S=A(Φ1/4")*100/Ast.

(32)

DISEÑO DE ACERO EN LOSA ALIGERADA.

20

Datos Calculado con el

(33)

(34)

1.21 cm2

OK

(35)

DISEÑO DE ACERO EN COLUMNAS. PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0 * CARGAS: Cargas de Gravedad:

Se diseñara la columna teniendo en cuenta las areas de influencia mayores, para el caso de cargas de gravedad.

Area Tributaria = 21.66 m2 Según el metrado de cargas, tomamos el valor P:

PRIMER NIVEL:

ELEMENTO Und. P.U Long (m) Ancho(m) Alto(m) Parcial( Tn )

Peso de Aligerado = kg/m2 300 5.250 4.125 6.50

Piso + Cielo Raso = kg/m2 100 5.250 4.125 2.17

Tabiqueria = kg/m2 60 5.250 4.125 1.30 VIGA VA-25X30 = kg/m3 2400 3.875 0.250 0.300 0.70 VIGA VP-25X55 = kg/m3 2400 3.250 0.250 0.550 1.07 kg/m3 2400 2.000 0.250 0.375 0.45 COLUMNA 25X45 = kg/m3 2400 0.450 0.250 2.650 0.72 Sobrecarga = kg/m2 250 5.250 4.125 5.41 Pm= 12.90 Pv= 5.41 Pm = 12.90 Tn. Pv = 5.41 Tn. Cargas Sismo:

Los axiales debido al sismo en ambas direcciones son: Py = 0.65 Tn. Px = 0.39 Tn.

* MOMENTOS:

Se calacularon empleando el programa para Estructuras SAP 2000 Realizando un analisis general para cargas (viva y muertas) y para cargas de sismo, modelado en 3D.

Momento por Gravedad: Momento por Sismo:

Mx= 7.87 Tn-m Mx= 7.87 Tn-m My= 3.73 Tn-m My= 0.66 Tn-m Pux (Tn) Puy (Tn) Pu= 0.75(1.4Pm+1.7Pv+1.87Ps) 20.992 21.357 Pu= 0.75(1.4Pm+1.7Pv-1.87Ps) 19.898 19.534 Pu=0.9Pm+1.43Ps 12.165 12.537 Pu=0.9Pm-1.43Ps 11.050 10.678 Pu=1.4Pm+1.7Pv 27.260 27.260

(36)

Mux (Tn-m) Muy (Tn-m)

Mu=0.75*(1.4*Mm+1.7*Mv-1.87*Ms) -5.135 1.872

Mu=0.75*(1.4*Mm+1.7*Mv+1.87*Ms) 16.940 3.723

Mu=1.4Mm+1.7Mv 7.870 3.730

Teniendo en cuenta que los mayores momentos de diseño se producen en la combinacion 0.75*(1.4*Mm+1.7*Mv+1.87*Ms), Por lo tanto tomamos los siguientes valores de diseño:

Pu= 38.72 Tn Mux= 16.94 Tn-m Muy= 3.73 Tn-m f´c= 210.00 kg/cm2 fy= 4200.00 kg/cm2 Ф= 0.70 Pu=Ф*Pn Pn= 55.31 Tn Pnb = 0.72*f´c*6300*b*d_{6300 + fy} = 90.72 x bxd_bxd =₌ _609.7355.31

Tomamos los datos de la columna en relación a los Momentos Actuantes: Mux/Muy = 4.541602

d = 4.541602 b bx 4.541602 b = 609.73

b2 = 134.25

b = 11.59

Por lo tanto Asumimos : d = 52.62

b= 25.00 cm d= 45.00 cm

PARA RIGIDIZAR LA ESTRUCTURA DISEÑO:

Determinación de las Exentrecidades: Pu ex

ey = Mux = 16.94 = 0.44 m

Mx Pu 38.72

ey

ex = Muy_Pu = _38.723.73 = 0.10 m Nota : La cuantia de refuerzo longitudinal

My será menor que 1% ni mayor que

6%. Cuando la cuantía excedera de

Por lo tanto: Ag= 1125.00 cm2 4% los planos deberán incluir

Refuerzo : detalles constructivos de la

Se trabajará con la cuantía: ρ= 1.50% armadura.

Area de Acero = 16.88 cm2 Mux

= 16.94 = 4.541602

Muy 3.73

Por lo Tanto: Asx

= 4.541602 Asy Diametro(") Area(cm2) 1/2 " 1.29 5/8 " 1.98 3/4 " 2.85 1 " 5.05

(37)

Además Asx + Asy = As Por lo tanto Tenemos:

Asx= 13.83 cm2

Asy= 3.05 cm2

Determinacion de Pux y Puy: Empleando graficos de refuerzo en 4 caras a) Pux=?

ex

= 0.10 = 0.385

b 0.25

d´= Rec + Фvar./2 + Фest.

d´= 4 + 5/8 /2 + 3/8 d´= 4 + 0.79 + 0.95 d´= 5.75 cm gxb = b-2d´ = 25.00 cm - 11.49 cm g x b = 13.51 cm g = 13.51 cm_{25.00 cm} = 0.5403 m = _0.85*f´cfy = 4200.00_178.50 = 23.53 ρ x m = 0.353 ex = 0.39 g= 0.50 K= 0.30 Para b y g= 0.54 K= 0.34 ρ = 0.015 g= 0.60 K= 0.40 Pux=K x f´c x b x t Pux = 80.40 Tn. b) Pux=? ey = 0.44 = 0.97 d 0.45

d´= 4 + 5/8 /2 + 3/8 d´= 4 + 0.79 + 0.95 d´= 5.75 cm gxd = b-2d´ = 45.00 cm - 11.49 cm g x d = 33.51 cm g = 33.51 cm_{45.00 cm} = 0.7446 m = _0.85*f´cfy = 4200.00_178.50 = 23.53 ρ x m = 0.353 Diametro(") Area(cm2) 1/2 " 1.29 5/8 " 1.98 3/4 " 2.85 1 " 5.05

(38)

ex = 0.97 g= 0.70 K= 0.20 Para d y g= 0.74 K= 0.23 ρ = 0.015 _g= _0.80 _K= _0.27 Pux=K x f´c x b x t Pux = 54.63 Tn.

c) Cálculo de Pon : Para ex = 0; ey = 0

Pon=0.85*f´c*(Ag-As) + As*fy Puo= Ф * Pon

Pon = 268.6753 Tn Puo = 188.07 Tn

d) Aplicando Formula de Bresler:

1

< 1 + 1 - 1

P´u Pux Puy Puo

1 < 1 + 1 - 1 Pú 54.63 80.40 188.07 1 < 0.018306 + 0.012438 - 0.005317 Pú 1 < 0.025427 Pú = 39.33 > Pu = 38.72 Pú OK * CARGAS: Cargas de Gravedad:

Se diseñara la columna teniendo en cuenta las areas de influencia mayores, para el caso de cargas de gravedad.

Area Tributaria = 13.92 m2 Según el metrado de cargas, tomamos el valor P:

PRIMER NIVEL:

Piso + Cielo Raso = kg/m2 100 3.375 4.125 1.39

Tabiqueria = kg/m2 120 3.375 4.125 1.67 VIGA VP-25X50 = kg/m3 2400 3.375 0.250 0.500 1.01 COLUMNA 25X25 = kg/m3 2400 0.250 0.250 2.650 0.40 Sobrecarga = kg/m2 250 3.375 4.125 3.48 Pm= 8.65 Pv= 3.48 SEGUNDO NIVEL:

Piso + Cielo Raso = kg/m2 50 3.375 4.125 0.70

(39)

COLUMNA 25X25 = kg/m3 2400 0.250 0.250 2.650 0.40 Sobrecarga = kg/m3 100 3.375 4.125 1.39 Pm= 7.82 Pv= 1.39 Pm = 16.47 Tn. Pv = 4.87 Tn. Cargas Sismo:

Los axiales debido al sismo en ambas direcciones son: Py = 0.65 Tn. Px = 0.39 Tn.

* MOMENTOS:

Se calacularon empleando el programa para Estructuras SAP 2000 Realizando un analisis general para cargas (viva y muertas) y para cargas de sismo, modelado en 3D.

Momento por Gravedad: Momento por Sismo:

Mx= 4.70 Tn-m Mx= 4.56 Tn-m My= 0.41 Tn-m My= 0.40 Tn-m Pux (Tn) Puy (Tn) Pu= 0.75(1.4Pm+1.7Pv+1.87Ps) 24.058 24.422 Pu= 0.75(1.4Pm+1.7Pv-1.87Ps) 22.964 22.599 Pu=0.9Pm+1.43Ps 15.384 15.756 Pu=0.9Pm-1.43Ps 14.269 13.897 Pu=1.4Pm+1.7Pv 31.347 31.347 Mux (Tn-m) Muy (Tn-m) Mu=0.75*(1.4*Mm+1.7*Mv-1.87*Ms) -2.870 -0.254 Mu=0.75*(1.4*Mm+1.7*Mv+1.87*Ms) 9.920 0.869 Mu=1.4Mm+1.7Mv 4.700 0.410

Teniendo en cuenta que los mayores momentos de diseño se producen en la combinacion 0.75*(1.4*Mm+1.7*Mv+1.87*Ms), Por lo tanto tomamos los siguientes valores de diseño:

Pu= 26.59 Tn Mux= 9.92 Tn-m Muy= 0.87 Tn-m f´c= 210.00 kg/cm2 fy= 4200.00 kg/cm2 Ф= 0.70 Pu=Ф*Pn Pn= 37.99 Tn Pnb = 0.72*f´c*6300*b*d = 90.72 x bxd = 37.99 6300 + fy bxd = 418.71

Tomamos los datos de la columna en relación a los Momentos Actuantes: Mux/Muy = 11.42245

d = 11.42245 b bx 11.42245 b = 418.71

b2 = 36.66

(40)

Por lo tanto Asumimos : d = 69.16 b= 25.00 cm

d= 25.00 cm

PARA RIGIDIZAR LA ESTRUCTURA DISEÑO:

Determinación de las Exentrecidades: Pu ex

ey = Mux = 9.92 = 0.37 m

Mx Pu 26.59

ey

ex = Muy_Pu = _26.590.87 = 0.03 m Nota : La cuantia de refuerzo longitudinal

My será menor que 1% ni mayor que

6%. Cuando la cuantía excedera de

Por lo tanto: Ag= 625.00 cm2 4% los planos deberán incluir

Refuerzo : detalles constructivos de la

Se trabajará con la cuantía: ρ= 1.00% armadura.

Area de Acero = 6.25 cm2 Mux

= 9.92 = 11.42245

Muy 0.87

Por lo Tanto: Asx

= 11.42245 Asy

Además Asx + Asy = As Por lo tanto Tenemos:

Asx= 5.75 cm2

Asy= 0.50 cm2

Determinacion de Pux y Puy: Empleando graficos de refuerzo en 4 caras a) Pux=?

ex

= 0.03 = 0.131

b 0.25

d´= 4 + 5/8 /2 + 3/8 d´= 4 + 0.79 + 0.95 d´= 5.75 cm gxb = b-2d´ = 25.00 cm - 11.49 cm g x b = 13.51 cm g = 13.51 cm_{25.00 cm} = 0.5403 m = _0.85*f´cfy = 4200.00_178.50 = 23.53 Diametro(") Area(cm2) 1/2 " 1.29 5/8 " 1.98 3/4 " 2.85 1 " 5.05

(41)

ρ x m = 0.235 ex = 0.13 g= 0.50 K= 0.50 Para b y g= 0.54 K= 0.52 ρ = 0.010 _g= _0.60 _K= _0.55 Pux=K x f´c x b x t Pux = 68.27 Tn. b) Pux=? ey = 0.37 = 1.49 d 0.25

d´= 4 + 5/8 /2 + 3/8 d´= 4 + 0.79 + 0.95 d´= 5.75 cm gxd = b-2d´ = 25.00 cm - 11.49 cm g x d = 13.51 cm g = 13.51 cm_{25.00 cm} = 0.5403 m = _0.85*f´cfy = 4200.00 = 23.53 178.50 ρ x m = 0.235 ex = 1.49 g= 0.70 K= 0.28 Para d y g= 0.54 K= 0.25 ρ = 0.010 _g= _0.80 _K= _0.30 Pux=K x f´c x b x t Pux = 32.56 Tn.

c) Cálculo de Pon : Para ex = 0; ey = 0

Pon=0.85*f´c*(Ag-As) + As*fy Puo= Ф * Pon

Pon = 136.6969 Tn Puo = 95.69 Tn

d) Aplicando Formula de Bresler:

1 _< 1 ₊ 1 _- 1

P´u Pux Puy Puo

1 < 1 + 1 - 1 P´u 32.56 68.27 95.69 1 < 0.030715 + 0.014648 - 0.010451 P´u

(42)

1

< 0.034912 P´u = 28.64 > Pu = 26.59

P´u

(43)

DISEÑO DE ACERO EN ZAPATAS. PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0 ZAPATA: Nº 01 1.- PRE-DIMENSIONAMIENTO DEL AREA:

A=P/Wn P=CM+CV+P.P Wn=qa-GsxDf-S/Cpiso B=√A-(b-t)/2 L=√A+(b-t)/2

A=Area de Zapata. P

Wn=Presion neta del suelo. DATOS:

qa=Capacidad Portante del Suelo= 8.90 Tn/m2 Gs=Peso especifico del relleno= 1.92 Tn/m3

Df=Profundidad de desplante= 1.50 m

S/C piso= sobre carga del piso= 0.30 Tn/m2 f´c= resistencia del concreto = 210.00 kg/cm2 db´ ( diametro de la varilla Zapata) = 1/2 "

db ( diametro de la varilla Columna) = 5/8 " recub.( recubrimiento en la zapata)= 7.50 cm. fy=resistencia a tension del acero= 4200.00 kg/cm2 P.P=Peso propio de la zapata (15%) = 3.55 Tn. P.P=(10% - 15%CM)

b=lado mernor de la columna B=lado menor de la zapata t

t=lado mayor de la columna L=lado mayor de la zapata b

Zapata: Z-1 L CM = 0.00 Tn qa = 8.90 Tn/m2 A = 3.058 m2 CV = 23.67 Tn GsxDf = 2.88 Tn/m2 b = 0.25 m P.P = 3.55 Tn s/cpiso= 0.30 Tn/m2 t = 0.45 m P= 27.22 Tn Wn = 5.72 Tn/m2 B = 1.65 m L = 1.85 m Por lo Tanto: ADOPTO: B x L = 2.25 m X 2.25 m 2.- DIMENSIONAMOS LA ELEVACION "H".

"H" Se calcula cuando se determina el peralte efectivo "d", mediante la verificacion por: * Longitud de desarrollo.

* Cortante por Punzonamiento. * Cortante por Flexión.

Calculo de La Longitud de desarrollo:

* Compresión: * Tracción:

Ld1=0.08*db*fy/√f´c = 29.45 cm Ld1=0.06*Aø*fy/√f´c = 34.42 cm "Ld" el mayor de Ld2=0.004*db*fy = 21.34 cm Ld2=0.006*db*fy = 40.01 cm

Ld3= 20 cm 20.00 cm Ld3= 30 cm 30.00 cm

Por lo Tanto: Ld= 40.01 cm

H= Ld+db+2db´+recub. Redondear. d1=H-recub.-db´/2

(44)

3.- REACCION NETA ULTIMA (qu) DEL SUELO:

Pu=1.5*CM+1.8*CV qu=Pu/(B*L)

Pu= 42.6 Tn. qu= 8.41 Tn/m2

4.- CÁLCULO DEL ESFUERZO CORTANTE POR PUNZONAMIENTO: β=t/b

β= 0.45 = 1.80

o´ 0.25

= Φ*1.1*√f´c Φ= 0.85

Se iguala al menor valor para calcular "d2". 55

14 ###

13.55 P

d2= -52.62 cm d2= 17.09 cm

5.- ESFUERZO CORTANTE POR FLEXIÓN:

Se verifica a la distancia "d" de la cara de la columna. En eje x-x. d= 46.87 cm m= 90.00 cm Vact.=qu*L*(m-d)/(L*d) Vact.= 7.74 Tn/m2 En eje y-y. d= 46.87 cm m= 100.00 cm Vact.=qu*B*(m-d)/(B*d) Vact.= 9.53 Tn/m2 Vadm.=Φ*0.53*√f´c Φ= 0.85 Vadm.= 65.28 Tn/m2 OK

Entonces "d3" se obtiene de:

qu*(m-d)/d=0.85*0.53*√f´c 6.53

d3= 11.41 cm d= 46.87 cm

DISEÑO DE ACERO A FLEXION:

Eje y-y: P

Momento: Mu= Wu*L*m2/8

As=Mu/(0.9*fy*(d-a/2)) a=As*fy/(0.85*f´c*B) ρmin.= 0.0018 Asmin.=ρmin.*(B*d) d= 46.87 cm Wu= 0.84 Kg/cm2 395 B= 225.00 cm Mu= 236531.25 kg-cm ### B L= 225.00 cm As= 1.34 cm2 ### b= 25.00 cm a= 0.14 cm t= 45.00 cm Asmin.= 18.98 cm2 As= 18.98 cm2

ACERO REQUERIDO EN ZAPATA:

Aø= 1.27 cm2 Nº Varillas= 15.00 S= 14.91 cm 1

ø

1/2 " @ 15.00 cm qu*[A *B-( s+d) *(t+ d)] / [ 2d(s+ t+ 2*d)] = ø*0.27( 2+4/ β)√ f'c qu*[A *B-( s+d) *(t+ d)] / [ 2d(s+ t+ 2*d)] =

(45)

Eje x-x:

Momento: Mu= Wu*B*m2/8 1 ø 1/2" @

As=Mu/(0.9*fy*(d-a/2)) a=As*fy/(0.85*f´c*B) ρmin.= 0.0018 2.25 m Asmin.=ρmin.*(B*d) d= 46.87 cm Wu= 0.84 Kg/cm2 395 B= 225.00 cm Mu= 191590.31 kg-cm ### L= 225.00 cm As= 1.08 cm2 ### b= 25.00 cm a= 0.11 cm

Hz=

0.55 m t= 45.00 cm Asmin.= 18.98 cm2 As= 18.98 cm2 1 ø 1/2" @ ACERO REQUERIDO EN ZAPATA:

ø

1/2 " @ 15.00 cm Ld OK Bmin.= 0.90 m ZAPATA: Nº 02

1.- DIMENSIONAMIENTO DEL AREA:

A=P/Wn P=CM+CV+P.P Wn=qa-GsxDf-S/Cpiso B=√A-(b-t)/2 L=√A+(b-t)/2

A=Area de Zapata. P

Wn=Presion neta del suelo. DATOS:

qa=Capacidad Portante del Suelo= 8.90 Tn/m2 Gs=Peso especifico del relleno= 1.92 Tn/m3

Df=Profundidad de desplante= 1.50 m

S/C piso= sobre carga del piso= 0.30 Tn/m2 f´c= resistencia del concreto = 210.00 kg/cm2 db´ ( diametro de la varilla Zapata) = 1/2 "

db ( diametro de la varilla Columna) = 5/8 " recub.( recubrimiento en la zapata)= 7.50 cm. fy=resistencia a tension del acero= 4200.00 kg/cm2 P.P=Peso propio de la zapata (15%) = 1.38 Tn. P.P=(10% - 15%CM)

b=lado mernor de la columna B=lado menor de la zapata t

t=lado mayor de la columna L=lado mayor de la zapata b

Zapata: Z-1 L CM = 0.00 Tn qa = 8.90 Tn/m2 A = 1.191 m2 CV = 9.22 Tn GsxDf = 2.88 Tn/m2 b = 0.25 m P.P = 1.38 Tn s/cpiso= 0.30 Tn/m2 t = 0.25 m P= 10.60 Tn Wn = 5.72 Tn/m2 B = 1.09 m L = 1.09 m Por lo Tanto: ADOPTO: B x L = 1.50 m X 1.50 m 2.- DIMENSIONAMOS LA ELEVACION "H".

(46)

* Longitud de desarrollo. * Cortante por Punzonamiento. * Cortante por Flexión.

Calculo de La Longitud de desarrollo:

* Compresión: * Tracción:

Ld1=0.08*db*fy/√f´c = 29.45 cm Ld1=0.06*Aø*fy/√f´c = 34.42 cm "Ld" el mayor de Ld2=0.004*db*fy = 21.34 cm Ld2=0.006*db*fy = 40.01 cm

Ld3= 20 cm 20.00 cm Ld3= 30 cm 30.00 cm

Por lo Tanto: Ld= 40.01 cm

H= Ld+db+2db´+recub. Redondear. d1=H-recub.-db´/2

H= 51.64 cm H= 55.00 cm d1= 46.87 cm

3.- REACCION NETA ULTIMA (qu) DEL SUELO:

Pu=1.5*CM+1.8*CV qu=Pu/(B*L)

Pu= 16.59 Tn. qu= 7.37 Tn/m2

4.- CÁLCULO DEL ESFUERZO CORTANTE POR PUNZONAMIENTO: β=t/b

β= 0.25 = 1.00

o´ 0.25

= Φ*1.1*√f´c Φ= 0.85

Se iguala al menor valor para calcular "d2". 55

20 ###

14 ###

13.55 P

d2= -36.30 cm d2= 10.97 cm

5.- ESFUERZO CORTANTE POR FLEXIÓN:

Se verifica a la distancia "d" de la cara de la columna. En eje x-x. d= 46.87 cm m= 62.50 cm Vact.=qu*L*(m-d)/(L*d) Vact.= 2.46 Tn/m2 En eje y-y. d= 46.87 cm m= 62.50 cm Vact.=qu*B*(m-d)/(B*d) Vact.= 2.46 Tn/m2 Vadm.=Φ*0.53*√f´c Φ= 0.85 Vadm.= 65.28 Tn/m2 OK

Entonces "d3" se obtiene de:

qu*(m-d)/d=0.85*0.53*√f´c 6.53

d3= 6.34 cm d= 46.87 cm

DISEÑO DE ACERO A FLEXION:

Eje y-y: P

Momento: Mu= Wu*L*m2/8

qu*[A *B-( s+ d)*( t+ d)] / [2d( s+ t+ 2*d)] = ø*0.27( 2+ 4/β)√ f'c qu*[A *B-( s+d) *(t+ d)] / [ 2d(s+ t+ 2*d)] =

(47)

As=Mu/(0.9*fy*(d-a/2)) a=As*fy/(0.85*f´c*B) ρmin.= 0.0018 Asmin.=ρmin.*(B*d) d= 46.87 cm Wu= 0.74 Kg/cm2 593 B= 150.00 cm Mu= 53979.49 kg-cm ### B L= 150.00 cm As= 0.30 cm2 ### b= 25.00 cm a= 0.05 cm t= 25.00 cm Asmin.= 12.65 cm2 As= 12.65 cm2

ACERO REQUERIDO EN ZAPATA:

Aø= 1.27 cm2 Nº Varillas= 10.00

S= 14.86 cm 1

ø

1/2 " @ 15.00 cm

Eje x-x:

Momento: Mu= Wu*B*m2/8 1 ø 1/2" @

As=Mu/(0.9*fy*(d-a/2)) a=As*fy/(0.85*f´c*B) ρmin.= 0.0018 1.50 m Asmin.=ρmin.*(B*d) d= 46.87 cm Wu= 0.74 Kg/cm2 593 B= 150.00 cm Mu= 53979.49 kg-cm ### L= 150.00 cm As= 0.30 cm2 ### b= 25.00 cm a= 0.05 cm

Hz=

0.55 m t= 25.00 cm Asmin.= 12.65 cm2 As= 12.65 cm2 1 ø 1/2" @ ACERO REQUERIDO EN ZAPATA:

ø

1/2 " @ 15.00 cm Ld OK Bmin.= 0.90 m qu*[A *B-( s+ d)*( t+ d)] / [2d( s+ t+ 2*d)] = ø*0.27( 2+ 4/β)√ f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 4/β)√ 2+ 2d(s+ / [ d)] ø*0.27( *(t+ s+d) 2*d)] = t+ *B-( s+ [2d( qu*[A d)] / t+ d)*( s+ *B-( qu*[A f'c 2*d)] = t+ 2d(s+ / [ d)] *(t+ s+d) *B-( qu*[A

(48)

DISEÑO DE ACERO EN ZAPATAS. ZAPATA: Nº 01 L=√A+(b-t)/2 NTN Df Wn B 34.42 cm 40.01 cm 30.00 cm d1=H-recub.-db´/2 46.87 cm

(49)

NTN

H Wn

(50)

15.00 cm 2.25 m 2.25 m 15.00 cm 0.90 m ZAPATA: Nº 02 L=√A+(b-t)/2 NTN Df Wn B

(51)

34.42 cm 40.01 cm 30.00 cm d1=H-recub.-db´/2 46.87 cm NTN H Wn

(52)

15.00 cm 1.50 m

1.50 m

15.00 cm

(53)

DISEÑO DE ACERO EN VIGAS DE CIMENTACION: PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0

SE DISEÑARA LA ZAPATA DEL EJE 6-6 Y EL EJE 8-8 A) Dimensionamiento de la Viga de Conexión:

donde: L1= Espaciamiento entre la Columna Exterior y la Columna

h= L1₇ b= _31*L1P1 >= h₂ _{P1= Carga Total de Servicio de la Columa.}Interior

P1= 17.87 Tn P2= 26.39 Tn M1= 0.77 Tn-m M2= 0.41 Tn-m VC-01 SECCION DE VIGA VC-01 b= 1.125 3.80 1.125 h= 6.05 m bo*ho2=b*h2 P1= 17.87 Tn P2= 26.39 Tn bo*ho2= 0.25*ho2= ho2= ho= R1= R2=

1º) CAPACIDAD NETA DEL TERRENO: bo*ho3=b*h3

s/cpiso= 0.30 Tn/m2 bo*ho3=

0.25*ho3=

2º) DIMENSIONAMIENTO DE LA ZAPATA: ho3=

Inicialmente adoptamos un area determinada con la carga P1 ho=

Por lo tanto: b= 0.25 m viga de conex. h= 0.60 m A = _WnP1 = 17.87_0.30 = 59.56667 m2 B x L=_{B = L}= 59.56667 m2 B= 7.717944 B= L= 7.717944 L= 2.25 m 0.45 2.25 m 0.25 VC-01 6.05 m DATOS P1= 17.87 Tn f´c= 210.00

(54)

Wvc= 0.36 Tn/m fy= 4200.00 Фv= 1/2 2 Фe= 3/8 VC-01 b= 0.25 m d= 0.54 m Wu= 8.46 Tn/mΣM2=0 Rn(6.05)= P1*6.05 +0.24* 6.275*6.275/2 Rn= 19.04 Tn e= 0 Rn= 19.04 Tn

(55)

Sección de momento máximo, Xo <= S A= 1778.8235294 B= -205079.175

Vx = (Wnu-Wv)*Xo - P1 = 0 C= 402075.00

Xo= 2.21 < 0 m RECALCULAR

Mumáx.= (Wnu - Wvu)Xo2/2 - P1(Xo-d/2) Mumáx.= 4.02 Tn-m As= 2.00 cm2 a = 1.88 cm ρ=As/(b*d) ρ= 0.001471 ρmin.=0.7*√f´c/fy ρmin.= 0.002415 Asmin.= 3.28 cm2 ρb=β1β1f´c6000/(fy*(6000+fy)) β1= 0.85 ρb= 0.02125 ρmax.=0.75*ρb ρmax.= 0.015938 OK Por Lo Tanto: As= 3.28 cm2 USAR: 4 Ф 1/2

DISEÑO POR CORTE:

V1u= (Wnu - Wvu)*(b + d) - P1 V2u=(Wnu-Wvu)*L-P1

V1u= -11.45 Tn V2u= 0.36

Vc=0.53*√f´c*b*d

Vc= 10.42 Tn Vc > V2u ACERO TRANSVERSAL MINIMO

USAR: Ф 3/8 1 @ 0.05, 10 @ 0.10, R @ 0.25 ρmin. < ρ < ρma a = As*f y/(0. 85*f´c *b) As = M u/( 0.9*f y*(d -a/ 2))

(56)

DISEÑO DE ACERO EN VIGAS DE CIMENTACION:

Espaciamiento entre la Columna Exterior y la Columna

SECCION DE VIGA VC-01 0.10 m 0.86 m bo*ho2=b*h2 0.071174 0.071174 0.284697 0.53 m bo*ho3=b*h3 0.061515 0.061515 0.246059 0.63 m 2.25 m 2.25 m DATOS 210.00 kg/cm2

(57)

4200.00 kg/cm2 1/2 " 3/8 " 0.25 m 0.54 m

(58)

(59)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS

METRADOS ESTRUCTURAS

PROYECTO : 0 UBICACIÓN : 0 DISTRITO : 0 PROVINCIA : 0 REGION : 0

PARTIDA DESCRIPCIÓN UNID. CANT. MEDIDAS

LARGO ANCHO ALTO

01.00.00 OBRAS PROVISIONALES

01.01.00 CONSTRUCCIONES PROVISIONALES

01.01.01 CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60X2. UND 1.00

02.00.00 TRABAJOS PRELIMINARES 02.01.00 LIMPIEZA DE TERRENO

02.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.00 18.55 9.55

02.02.00 TRAZO, NIVELES Y REPLANTEO

02.02.01 TRAZO Y REPLANTEO M2 1.00 18.55 9.55

03.00.00 MOVIMIENTO DE TIERRAS 03.01.00 NIVELACION DEL TERRENO

03.01.01 NIVELACION INTERIOR APISONADO MANUAL M2 2.00 8.00 6.00

03.02.00 EXCAVACION

03.02.01 EXCAVACION PARA ZAPATAS DE 1.00 MT A 1.40 MT M3

Z1(1.00 X 1.00) 9.00 1.00 1.00 1.20

Z2(1.30X1.40) 2.00 1.40 1.30 1.20

Z3(1.60X1.70) 2.00 1.70 1.60 1.20

03.02.02 EXCAVACION PARA CIMIENTOS HASTA 1.40 MT TER M3

EJE 1-1 4.00 2.825 0.50 1.10

EJE 3-3 4.00 2.975 0.50 1.10

EJE A-A 2.00 2.200 0.50 1.10

EJE C-C 2.00 2.200 0.50 1.10

EJE E-E 2.00 2.200 0.50 1.10

03.02.03 EXCAVACION DE VIGAS DE CONEXION HASTA 1.00 M3

EJE B-B 1.00 4.85 0.25 0.65

EJE D-D 1.00 4.85 0.25 0.65

03.02.04 EXCAVACION PARA PISOS e=10cm M2

2.00 8.00 6.00

03.02.05 EXCAVACION PARA VEREDAS e=10cm M2

(60)

03.02.06 EXCAVACION DE ZANJA PARA CANALETA PLUVIAL HA M3

1.00 53.40 0.40 0.50

03.03.00 ELIMINACIÓN DE MATERIAL EXCEDENTE

03.03.01 ELIMINACIÓN MATERIAL EXCEDENTE EN CARRETILLA M3

1.00

03.04.00 RELLENO CON MATERIAL DE PRÉSTAMO

(61)

04.00.00 OBRAS DE CONCRETO SIMPLE 04.01.00 SOLADOS

04.01.01 SOLADO PARA ZAPATAS M2

Z1(1.00 X 1.00) 9.00 1.00 1.00

Z2(1.30X1.40) 2.00 1.40 1.30

Z3(1.60X1.70) 2.00 1.70 1.60

04.01.02 SOLADO EN VIGA DE CONEXION

EJE B-B 1.00 4.85 0.25

EJE D-D 1.00 4.85 0.25

04.02.00 CIMIENTOS CORRIDOS

04.02.01 CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HOR M3

EJE 1-1 4.00 2.825 0.50 0.55 EJE 3-3 4.00 2.975 0.50 0.55 EJE A-A 2.00 2.200 0.50 0.55 EJE C-C 2.00 2.200 0.50 0.55 EJE E-E 2.00 2.200 0.50 0.55 04.03.00 SOBRECIMIENTOS

04.03.01 ENCOFRADO Y DESENCOF. SOBRECIMIENTO DE 0.30 AM2

EJE 1-1 4.00 3.425 0.40

EJE 3-3 4.00 3.425 0.40

EJE A-A 2.00 2.875 0.40

EJE C-C 2.00 2.875 0.40

EJE E-E 2.00 2.875 0.40

04.03.02 CONCRETO 1:8+25% P.M. PARA SOBRECIMIENTOS M3

EJE 1-1 4.00 3.425 0.15 0.40

EJE 3-3 4.00 3.425 0.15 0.40

EJE A-A 2.00 2.875 0.25 0.40

EJE C-C 2.00 2.875 0.25 0.40

(62)

04.04.00 CANALETAS

04.04.01 ENCOFRADO Y DESENCOFRADO NORMAL EN CANAL M2

Area Cálculado de Autocad 2007 2.00 53.40 0.30

04.04.02 CONCRETO FC=175 KG/CM2, EN CANALETA M3

Area Cálculado de Autocad 2007 1.00 53.40 AREA= 0.10

(63)

05.01.00 ZAPATAS 05.01.01 CONCRETO 210 KG/CM2. EN ZAPATAS M3 Z1(1.00 X 1.00) 9.00 1.00 1.00 0.55 Z2(1.30X1.40) 2.00 1.40 1.30 0.55 Z3(1.60X1.70) 2.00 1.70 1.60 0.55 05.02.00 VIGAS DE CONEXIÓN

05.02.02 CONCRETO 210 KG/CM2 EN VIGAS DE CONEXIÓN M3

EJE B-B 1.00 6.000 0.25 0.40

EJE D-D 1.00 6.000 0.25 0.40

05.03.00 VIGAS DE CIMENTACION

05.03.01 ENCOFRADO Y DESENCOFRADO VIGA DE CIMENTAC M2

EJE 1-1 1.00 35.050 0.40

EJE 3-3 1.00 35.050 0.40

EJE A-A 2.00 6.000 0.40

EJE C-C 2.00 6.000 0.40

EJE E-E 2.00 6.000 0.40

05.03.02 CONCRETO 210 KG/CM2 EN VIGAS DE CIMENTACIÓN M3

EJE 1-1 4.00 3.875 0.15 0.40 5.00 0.40 0.25 0.40 EJE 3-3 4.00 3.875 0.15 0.40 5.00 0.40 0.25 0.40 EJE A-A 1.00 6.000 0.25 0.40 EJE C-C 1.00 6.000 0.25 0.40 EJE E-E 1.00 6.000 0.25 0.40 05.04.00 COLUMNAS

05.04.01 ENCOFRADO Y DESENCOFRADO NORMAL EN COLU M2

C1-(25X25) 3.00 Perim= 0.50 3.05

C-2(25X40)

eje A-A, eje E-E 4.00 Perim= 1.05 3.05

eje B-B, eje D-D 4.00 Perim= 1.30 3.00

eje C-C 2.00 Perim= 1.05 3.05

05.04.02 CONCRETO EN COLUMNAS F'C=210 KG/CM2 M3

(64)

C-2(25X40)

eje A-A, eje E-E 4.00 0.25 0.40 3.05

eje B-B, eje D-D 4.00 0.25 0.40 3.00

eje C-C 2.00 0.25 0.40 3.05

05.05.00 COLUMNETAS

05.05.01 ENCOFRADO Y DESENCOFRADO NORMAL EN COLUM M2

Eje 1 16.00 0.20 2.15

(65)

05.05.02 CONCRETO EN COLUMNETAS F'C=175 KG/CM2 M3

Eje 1 8.00 0.20 0.15 2.15 Eje 3 8.00 0.20 0.15 2.05

05.06.00 VIGAS

05.06.01 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS M2

EJE A-A VP-01 (25X45), LATERALES 1.00 AREA= 3.69 LATERALES 1.00 AREA= 1.74 VOLADO 1.00 AREA= 0.44

EJE B-B VP -02(25X50), LATERALES 2.00 AREA= 2.30 FONDO 1.00 AREA= 1.50 VOLADO 1.00 AREA= 0.44

EJE C-C VP-01(25X45), LATERALES 2.00 AREA= 1.74 FONDO 1.00 AREA= 0.44

EJE D-D VP-02(25X50), LATERALES 2.00 AREA= 2.30 FONDO 1.00 AREA= 1.50 VOLADO 1.00 AREA= 0.44

EJE E-E VP-01(25X45), LATERALES 1.00 AREA= 3.69 FONDO 1.00 AREA= 1.74 VOLADO 1.00 AREA= 0.44 EJE 1-1 VS-01(25X30), LATERALES 8.00 3.875 0.10 FONDO 4.00 3.875 0.25 EJE 3-3 VS-01(25X30), LATERALES 8.00 3.875 0.10 FONDO 4.00 3.875 0.25 VA-01(15X20) 4.00 3.875 Perim= 0.35 4.00 3.875 Perim= 0.35 05.06.02 CONCRETO EN VIGAS F'C =210 KG/CM2. M3

EJE A-A VP-01 (25X45) 1.00 AREA= 3.69 0.25

EJE B-B VP -02(25X50) 1.00 AREA= 2.30 0.25

EJE C-C VP-01(25X45) 1.00 AREA= 3.69 0.25

EJE D-D VP-02(25X50) 1.00 AREA= 2.30 0.25

EJE E-E VP-01(25X45) 1.00 AREA= 3.69 0.25

(66)

EJE 3-3 VS-01(25X30) 4.00 3.875 0.25 0.30

VA-01(15X20) 4.00 3.875 0.15 0.20 4.00 3.875 0.15 0.20

05.07.00 VIGAS DE COFINAMIENTO

05.07.01 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS M2

Eje 1 4.00 3.875 0.15

4.00 2.875 0.15

Eje 3 8.00 3.875 0.15

05.07.02 CONCRETO EN VIGAS DE COFINAMIENTO F'C =175 K M3

Eje 1 2.00 3.875 0.15 0.15

2.00 2.875 0.15 0.15

Eje 3 4.00 3.875 0.15 0.15

05.08.00 LOSAS ALIGERADAS

05.08.01 ENCOFRADO Y DESENCOFRADO NORMAL EN LOSAS M2

4.00 8.05 3.875

05.08.04 CONCRETO F'C 210 KG./CM2 EN LOSA ALIGERADA M3 Volum. 4.00 8.05 3.875 0.0875

05.08.03 LADRILLO HUECO DE ARCILLA 15X30X30 CM PARA T UND

8.33 AREA= 124.78

05.09.00 GARGOLAS

05.09.01 ENCOFRADO Y DESENCOFRADO NORMAL EN GARG M2

2.00 AREA= 0.0475 1.00 AREA= 0.0625 2.00 AREA= 0.0350 1.00 AREA= 0.0375 1.00 AREA= 0.0175 2.00 AREA= 0.0125 05.09.02 CONCRETO F'C =175KG./CM2 EN GARGOLAS M3 1.00 AREA= 0.0475 0.25 1.00 AREA= 0.0350 0.15

06.00.00 MUROS Y TABIQUES DE ALBAÑILERÍA

06.01.00 MUROS DE LADRILLO KING KONG DE ARCILLA

06.01.01 MURO DE CABEZA LADRILLO KING-KONG CON CEMENM2

Eje A 2.00 2.875 2.70

Eje C 2.00 2.875 2.70

Eje E 2.00 2.875 2.70

06.01.02 MURO DE SOGA LADRILLO KING-KONG CON CEMEN M2

(67)

2.00 2.450 1.75

Eje 3 4.00 3.875 1.65

07.00.00 REVOQUES ENLUCIDOS Y MOLDURAS

07.01.00 TARRAJEO EN INTERIORES ACABADO CON CEMENT M2

Eje A 1.00 5.750 2.45 PIZARRA (4.00X1.20m) 1.00 4.000 1.20 Eje C 2.00 5.750 2.45 Eje E 1.00 5.750 2.45 PIZARRA (4.00X1.20m) 1.00 4.000 1.20 Eje 1 2.00 3.325 1.55 2.00 2.325 1.55 Eje 3 4.00 3.325 1.45

07.02.00 TARRAJEO EN EXTERIORES CON CEMENTO-ARENA M2

Eje A 1.00 5.750 2.45

Eje E 1.00 5.750 2.45

Eje 1 2.00 3.325 1.55

2.00 2.325 1.55

Eje 3 4.00 3.325 1.45

07.03.00 TARRAJEO DE SUPERFICIE DE COLUMNAS CON CE M2 Perim.

EJE A-A C-1 (0.25X0.25) 1.00 0.50 2.45 C-2 (0.25X0.40) 2.00 0.90 2.45 Parte de la ventana 1.00 0.15 1.90 EJE B-B C-2 (0.25X0.40) 2.00 1.00 2.40 Parte de la ventana 2.00 0.15 1.00 Parte de la ventana 2.00 0.15 0.90 EJE C-C C-1 (0.25X0.25) 1.00 0.50 2.45 C-2 (0.25X0.40) 1.00 0.75 2.45 1.00 0.90 2.45 Parte de la ventana 2.00 0.15 1.00 1.00 0.15 0.90 EJE D-D C-2 (0.25X0.40) 2.00 1.00 2.40 Parte de la ventana 2.00 0.15 1.00 Parte de la ventana 2.00 0.15 0.90 EJE E-E C-1 (0.25X0.25) 1.00 0.50 2.45 C-2 (0.25X0.40) 2.00 0.90 2.45 Parte de la ventana 1.00 0.15 1.90

07.04.00 TARRAJEO EN SUPERFICIE DE VIGAS CON CEMENTO M2

EJE A-A VP-01 (25X45), LATERALES 1.00 AREA= 3.69 LATERALES 1.00 AREA= 1.74 VOLADO 1.00 AREA= 0.44

(68)

EJE B-B VP -02(25X50), LATERALES 2.00 AREA= 2.30 FONDO 1.00 AREA= 1.50 VOLADO 1.00 AREA= 0.44

EJE C-C VP-01(25X45), LATERALES 2.00 AREA= 1.74 FONDO 1.00 AREA= 0.44

EJE D-D VP-02(25X50), LATERALES 2.00 AREA= 2.30 FONDO 1.00 AREA= 1.50 VOLADO 1.00 AREA= 0.44

EJE E-E VP-01(25X45), LATERALES 1.00 AREA= 3.69 FONDO 1.00 AREA= 1.74 VOLADO 1.00 AREA= 0.44 EJE 1-1 VS-01(25X30), LATERALES 8.00 3.875 0.10 FONDO 4.00 3.875 0.25 EJE 3-3 VS-01(25X30), LATERALES 8.00 3.875 0.10 FONDO 4.00 3.875 0.25

07.05.00 TARRAJEO EN COLUMNETAS CON CEMENTO : ARENA M2

Perim.

EJE 1-1 8.00 0.50 1.55

EJE 3-3 8.00 0.50 1.45

07.06.00 TARRAJEO EN VIGAS DE CONFINAMIENTO CON CEME M2

EJE 1-1 4.00 3.875 0.15 4.00 2.875 0.15 EJE 3-3 8.00 3.875 0.15 07.07.00 TARRAJEO DE CANALETAS M2 Perim. 1.00 54.60 0.55 07.08.00 TARRAJEO DE VANOS M En Puertas 1.00 4.00 En Ventanas Frontales 2.00 3.875 2.00 2.875 En Ventanas Posteriores 4.00 3.875 08.00.00 CONTRAZOCALO

08.01.00 CONTRAZOCALO CEMENTO S/COLOREAR H = 30 CM M

Calculado con el Autocad 2007 1.00 100.20

09.00.00 CIELORRASOS

09.01.00 TARRAJEO MEZCLA 1:5 - CIELORRASO M2

4.00 8.35 3.875 4.00 0.30 0.25

(69)

10.00.00 BRUÑADO 10.01.00 BRUÑAS DE 1.0 CM EN MUROS M Perim. EJE A-A 2.00 10.65 En Pizarra 1.00 2.40 EJE C-C 2.00 10.65 EJE E-E 2.00 10.65 En Pizarra 1.00 2.40 EJE 1-1 2.00 9.95 2.00 8.00 EJE 3-3 4.00 9.75 11.00.00 PISOS Y PAVIMENTOS

11.01.00 ENCOFRADOS DE PISOS Y VEREDAS M2

1.00 53.00 0.30 1.00 12.00 0.10

11.02.00 FALSO PISO DE 4" DE CONCRETO 1:10 M2

2.00 8.00 6.00

11.03.00 VEREDA DE CONCRETO DE 4" M2 AREA

Area Calculada en el Autocad 2007 1.00 49.16

11.04.00 JUNTAS ASFALTICAS M

Longitud Calculada en el Autocad 2007 2.00 6.00 5.00 1.70 5.00 0.25 1.00 51.10 2.00 0.50

11.05.00 PISO DE 2" CONCRETO F'C 140 KG/CM2 PULIDO CO M2

2.00 8.00 6.00 12.00.00 CARPINTERIA METALICA 12.01.00 PUERTA DE FIERRO M2 2.00 1.00 2.00 12.02.00 VENTANA DE FIERRO M2 FRONTALES 4.00 3.875 0.90 POSTERIORES 4.00 3.875 1.00 13.00.00 CERRAJERIA

13.01.00 BISAGRA PESADA 2" UND

64.00

13.02.00 BISAGRAS PESADAS DE 3" UND 6.00

(70)

2.00

13.04.00 MANIJA DE BRONCE PARA PUERTA UND 2.00

13.05.00 MANIJA DE BRONCE PARA VENTANAS UND

32.00

14.00.00 VIDRIOS, CRISTALES Y SIMILARES

14.01.00 VIDRIOS SEMIDOBLES INCOLORO CRUDO P2 AREA

PUERTAS 4.00 VENTANAS 29.45

15.00.00 PINTURA

15.01.00 PINTURA LATEX EN MUROS INTERIORES 2 MANOS M2

83.55

15.02.00 PINTURA LATEX EN MUROS EXTERIORES 2 MANOS M2

64.98

15.03.00 PINTURA LATEX EN CIELORRASO 2 MANOS M2

129.73

15.04.00 PINTURA DE CONTRAZOCALO C/ESMALTE ECONOMI M2

100.20

15.05.00 PINTURA LATEX EN VIGAS Y COLUMNAS M2

En este metrado esta incluido las Columnetas, 96.64 Vigas de Confinamiento y Vanos.

16.00.00 INSTALACIONES ELECTRICAS

16.01.00 SALIDA DE TECHO C/CABLE AWG TW 2.5MM(14)+D PVPTO 12.00

16.02.00 SALIDA PARA TOMACORRIENTE BIPOLAR DOBLE CONPTO 8.00

16.03.00 TABLERO GENERAL 2X15A, 2X20A, 2X30A UND 1.00

16.04.00 INTERRUPTOR THERMOMAGNETICO MONOFASICA 2 UND 1.00

16.05.00 INTERRUPTOR THERMOMAGNETICO MONOFASICA 2 UND 1.00

16.06.00 RED DE ALIMENTACION A SUB TABLEROS PTO 1.00

17.00.00 ARTEFACTOS ELECTRICOS

17.01.00 FLUORESCENTE CIRCULAR 32 W UND 12.00

18.00.00 OTROS

18.01.00 PIZARRA MURAL UND 2.00

18.02.00 LIMPIEZA FINAL DE OBRA GLB 1.00

(71)

19.00.00 FLETE

(72)

METRADOS ESTRUCTURAS

0 0 0 0 PARCIAL TOTAL 1.00 1.00 177.15 177.15 177.15 177.15 96.00 96.00 21.70 10.80 4.37 6.53 20.02 6.22 6.55 2.42 2.42 2.42 1.58 0.79 0.79 96.00 96.00 49.16 49.16

(73)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 10.68 10.68 82.19 82.19 145.16 145.16

(74)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 18.08 9.00 3.64 5.44 2.43 1.21 1.21 10.01 3.11 3.27 1.21 1.21 1.21 35.72 10.96 10.96 4.60 4.60 4.60 3.37 0.82 0.82 0.58 0.58 0.58

(75)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 32.04 32.04 5.34 5.34

(76)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 9.94 4.95 2.00 2.99 1.20 0.60 0.60 42.44 14.02 14.02 4.80 4.80 4.80 4.06 0.93 0.20 0.93 0.20 0.60 0.60 0.60 39.39 4.58 12.81 15.60 6.41 3.60 0.57

(77)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 1.22 1.20 0.61 13.44 6.88 6.56

(78)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 1.01 0.52 0.49 53.56 3.69 1.74 0.44 4.60 1.50 0.44 3.48 0.44 4.60 1.50 0.44 3.69 1.74 0.44 3.10 3.88 3.10 3.88 5.43 5.43 7.17 0.92 0.58 0.92 0.58 0.92 1.16

(79)

Ingº Sandoval Alvarado Fernando E. I.E.ABRAHAN VALDELOMAR - HUALANGO METRADO DE DOS AULAS PARCIAL TOTAL 1.16 0.47 0.47 8.70 2.33 1.73 4.65 0.65 0.17 0.13 0.35 124.78 124.78 10.92 10.92 1039.00 1039.00 0.62 0.19 0.13 0.14 0.08 0.04 0.05 0.01 0.02 -0.01 46.58 15.53 15.53 15.53 46.14 11.99
