Universidad Católica de Santa María

Facultad de Ciencias e Ingenierías Físicas y Formales. Programa. Profesional de Ingeniería Mecánica, Mecánica Eléctrica y Mecatrónica.

Guía de Laboratorio

de Estática

NOTA Pag. 1/1 Tema Practica Nro.4

Docente Ing. F. Siles Código del Estudiante

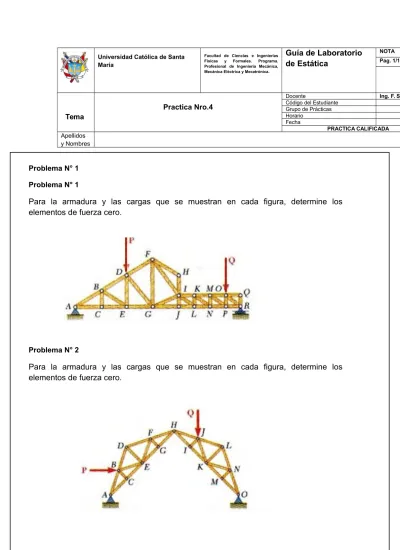

Grupo de Prácticas Horario Fecha PRACTICA CALIFICADA Apellidos y Nombres Problema N° 1 Problema N° 1

Para la armadura y las cargas que se muestran en cada figura, determine los

elementos de fuerza cero.

Problema N° 2

Para la armadura y las cargas que se muestran en cada figura, determine los

elementos de fuerza cero.

(2)

Guía de Laboratorio

de Estática

Grupo de Prácticas Horario Fecha PRACTICA CALIFICADA Apellidos y Nombres Problema N° 3

Determine la fuerza en los elementos EF y GI de la armadura mostrada en la figura.

Problema N° 4

Determine la fuerza en los elementos FH, GH y GI de la armadura para techo mostrada en la figura.

(3)

Guía de Laboratorio

de Estática

Una armadura abovedada para techo se carga como indica la figura. Determine la fuerza presente en los elementos BD, BE y CE.

Problema N° 6

Una armadura Howe tipio tijera para techo se carga como indica la figura. Determine la fuerza presente en los elementos ÜF, DG y EG.

(4)

Guía de Laboratorio

de Estática

Una armadura para techo se carga en la forma que muestra la figura. Determine la fuerza presente en los elementos CE, DE y EF.

Problema N° 8

Una armadura abovedada para techo se carga como indica la figura. Determine la fuerza presente en los elementos BE, CE y DF

(5)

(6)

Guía de Laboratorio

de Estática

Los elementos diagonales del panel central de la armadura mostrada en la figura son muy ligeros y sólo pueden actuar en tensión; estos elementos se conocen como contravientos. Determine la fuerza presente en los elementos BD y CE y en el contraviento que actúa cuando P = 12 kN.

Problema N° 10

Los elementos diagonales de los paneles situados al centro de la armadura que muestra la figura son muy ligeros y solamente pueden actuar en tensión; estos elementos se conocen como contravientos. Para las cargas mostradas, determine la fuerza presente en el elemento DE y en los contravientos que están actuando.

(7)

Guía de Laboratorio

de Estática

Los elementos diagonales CF y DE de la armadura que muestra la figura son muy ligeros y solamente pueden actuar en tensión; tales elementos son conocidos como contravientos. Determine la fuerza presente en los elementos CF y DE y en el contraviento que actúa cuando P = 0.

Problema N° 12

Guía de Laboratorio

de Estática

Grupo de Prácticas Horario Fecha PRACTICA CALIFICADA Apellidos y Nombres

Una armadura arqueada para techo se carga como indica la figura. La longitud

de todas las cuerdas exteriores, AC, C E y OQ, es de 1 m y la de las almas AB,

(8)

CD, EF y RQ es de 0.4 m. Determine la fuerza presente en los elementos GI,

GJ e IJ. (Sugerencia: Las cuerdas interiores y exteriores en cada panel de la

armadura no son paralelas.)

(9)

Guía de Laboratorio

de Estática

Una armadura plana de paso para techo se carga en la forma que muestra la figura. Determine la fuerza presente en los elementos CE, DE y DF.

Problema N° 14

Una armadura para el techo de un estadio se carga como indica la figura. Determine la fuerza presente en los elementos AB, AG y FG.

(10)

(11)

Guía de Laboratorio

de Estática

Determine la fuerza presente en cada elemento de la armadura que muestra la figura. Establezca si los elementos están en tensión o en compresión.

Problema N° 16

Para la armadura Gambrel de techo que muestra la figura, determine la fuerza presente en los elementos CG y CJ y en caria elemento localizado a la derecha de la línea central de la armadura. Además, establezca si los elementos se encuentran en tensión o en compresión.

(12)

Guía de Laboratorio

de Estática

Determine la fuerza en los elementos EF y GI de la armadura mostrada en la figura.

Problema N° 18

Determine la fuerza en los elementos FH, GH y GI de la armadura para techo mostrada en la figura.

(13)

Guía de Laboratorio

de Estática

Una armadura Fink para techo se carga como indica la figura. Determine la fuerza presente en los elementos BD, CD y CE.

Problema N° 20

Los elementos diagonales de los paneles situados al centro de la armadura que muestra la figura son muy ligeros y solamente pueden actuar en tensión; estos elementos se conocen como contravientos. Para las cargas mostradas, determine la fuerza presente en el elemento DE y en los contravientos que están actuando.

(14)

Guía de Laboratorio

de Estática

Determine la fuerza en los miembros GF, CF y CD de la armadura de puente, e indique si los miembros están en tensión o en compresión.

Problema N° 22

Determine la fuerza en los miembros GF, CF y CD de la armadura de techo e indique si los miembros están en tensión o en compresión.

(15)

(16)

Guía de Laboratorio

de Estática

Determine la fuerza en los miembros JI y DE, de la armadura K. Indique si los miembros están en tensión o en compresión.

(17)

Guía de Laboratorio

de Estática

Grupo de Prácticas Horario Fecha PRACTICA CALIFICADA Apellidos y Nombres
