INTRODUCCION
OBJETIVO E INTERÉS DEL TRABAJO
Éstos serán evaluados para que el uso del territorio sea lo más adecuado posible a sus características y permita la conservación de la riqueza del medio ambiente. El mencionado riesgo se determina mediante una clasificación del territorio en niveles de protección para que se puedan reducir al máximo los efectos negativos que puede provocar la fuga de un agente contaminante. Los datos obtenidos pueden ser de interés para los distintos organismos estatales, para permitir el desarrollo económico de la provincia de forma compatible con criterios de sostenibilidad.
METODOLOGÍA
La representación en un mapa de todos los lugares análogos desde este punto de vista da lugar a áreas continuas de valor homogéneo. Se valora con parámetros simples y unitarios (de 0 a 2) según el grado de aptitud que ofrece el terreno para un posible uso. Finalmente, los factores se ponderan según su importancia relativa, grado de precisión, etc.
MATERIALES
ANTECEDENTES
El Terciario Inferior (Paleógeno) sólo ha sido cartografiado en la cuña suroeste de la provincia. También por filtraciones de excedentes de riego (10 hm3/año) y trasvase desde otras unidades hidrogeológicas (15 hm3/año). ITGE (1988b): Estudio hidrogeológico de los sistemas acuíferos situados al NE de Hellín (Albacete) en la Cuenca del Segura.
CONTEXTO GEOGRÁFICO
CONTEXTO GEOLÓGICO
Este desequilibrio comenzó a finales de los años 1970 y continúa en la actualidad. Probabilístico, basado en el cálculo de la probabilidad de ocurrencia de un terremoto. Entre los cultivos incluidos en la tipología general de cultivos, el girasol ocupa la mayor parte del terreno.
- Paleozoico
- Mesozoico (Prebético)
- Cenozoico
- Tectónica
- LAS AGUAS SUBTERRÁNEAS Y EL MEDIO
LOS SISTEMAS DE INFORMACIÓN GEOGRÁFICA
TERMINOLOGÍA
- Datos descriptivos
- Coordenadas
- Organización de datos. Coberturas

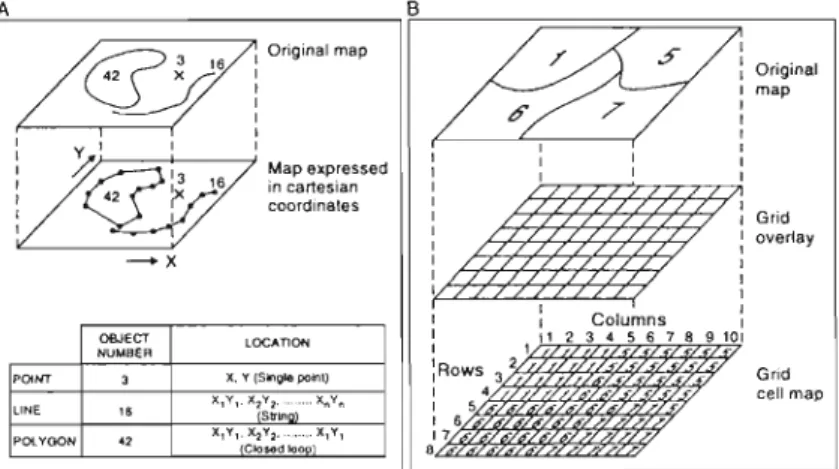

- GIS VECTORIAL - GIS RASTER
- Modelo vectorial
- Comparación entre los dos modelos de datos
- FUNCIONES DE UN GIS
- Captación de datos
- Análisis de datos
- Gestión de datos
- Conversión y salidas gráficas
- MODELOS DIGITALES DEL TERRENO
DESCRIPCIÓN DE LAS VARIABLES
Seleccionar variables para cualquier tipo de estudio ambiental, ya sea de caracterización de uso del suelo o de impacto ambiental, es una tarea difícil que ocupa gran parte del tiempo del proyecto. La permeabilidad de un material, también conocida como conductividad hidráulica, expresa la facilidad con la que el agua puede fluir por su interior. La permeabilidad de un medio a un determinado fluido depende tanto de las características del medio como de las propiedades del fluido en cuestión (Rebollo, 1998).

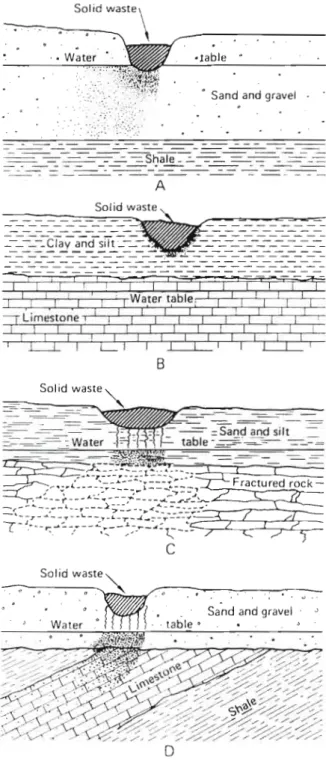

En nuestro caso, podemos pensar en lixiviados de vertederos (VRSU), gasolina derramada de tanques de combustible, petróleo de zonas industriales o simplemente agua contaminada por vertidos urbanos, industriales o prácticas agrícolas. Asimismo, el tipo de fluido puede incluirse en el análisis como un factor inherente a la instalación contaminante y valorarse en función de su potencial contaminante (EPTISA, 1996). Dependiendo del comportamiento del medio hacia las aguas subterráneas se puede clasificar en: acuífero, aquifugal, aquicludo o acuitardo.
Un acuífero es una formación geológica que almacena y hace circular agua subterránea. Del mismo modo también se relaciona, aunque de forma más indirecta, con la capacidad de atenuación del medio (EPTISA, 1997). En el Reglamento de Gestión Pública del Agua, las unidades hidrogeológicas se definen como “uno o más acuíferos agrupados con el fin de lograr una gestión racional y eficiente del agua.
A continuación se describen las unidades hidrogeológicas de la provincia, agrupadas según la cuenca hidrográfica a la que pertenecen.
Unidades Hidrogeológicas del Guadiana
Los aportes al sistema proceden de la infiltración de lluvia útil y ascienden a 126 hm3. Esta cuenca hidrográfica comprende 17 unidades hidrogeológicas que se encuentran total o parcialmente incluidas en la mitad sur y sureste de la provincia de Albacete. El código de estación (el campo COD_MET) es una clave única para cada estación.
En la mitad superior de la provincia los valores de precipitación oscilan entre 400 y 500 mm. Por lo tanto, esta provincia está incluida en la IV subdivisión de la región Si'sinica Bética. Se encuentran en la zona de sobretemperatura de los estratos plegados alpinicamente sobre el pilar de la Meseta (Chinchilla de Monte-Aragón, Ossa de Montiel y La Roda).
Tiene en cuenta la influencia sobre la peligrosidad sísmica de cada punto de los distintos tipos de terremotos tenidos en cuenta en su cálculo. Situada en el extremo oriental de la gran llanura esteparia que ocupa Castilla-La Mancha. Se sitúa como el anterior en la comarca de La Manchuela, al noreste de la provincia de Albacete.
Dependiendo de la mineralogía de las arcillas, estos fenómenos serán más o menos pronunciados. La resistencia y composición de las formaciones arcillosas varía mucho de una región a otra. Si estudiamos la geología de la provincia de Albacete, podemos comprobar que falta yeso (CaSO4H20).
ELABORACIÓN DEL MAPA DE RIESGO

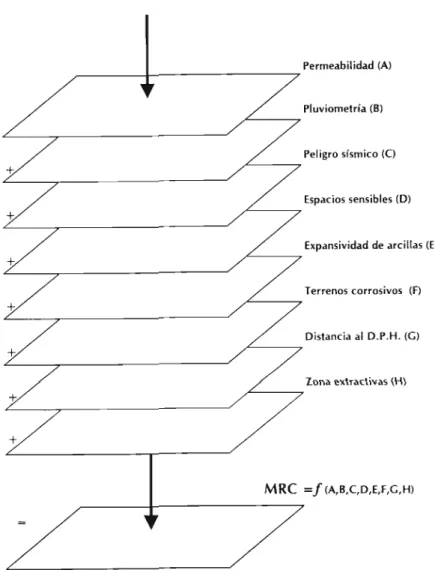

Una vez completada la descripción de las variables utilizadas en el estudio, estas han sido introducidas en el SIG mediante diversos métodos de captura (ver apartado 11.3.1), codificadas, analizadas y almacenadas en bases de datos y representadas en un conjunto de variables. en el capítulo anterior. La calidad de un punto del territorio se puede obtener recopilando la calidad de todos los recursos que coinciden en él, agrupando la información temática disponible para ese punto en un único mapa mediante la sencilla técnica de superponer la cartografía de los distintos factores. El resultado de la combinación de todos los parámetros ambientales registrados es un gráfico que muestra la distribución geográfica de los usos preferentes de actividades potencialmente contaminantes del suelo.
Para obtener un mapa combinado de riesgos ambientales (MRC) fue necesario: 1) establecer las unidades cartográficas descritas en el capítulo anterior; 2) división de cada una de estas unidades en tres áreas según el riesgo ambiental que representan; . 3) asignar un valor entre 0 y 2 a cada uno de estos rangos, siendo 0 el riesgo más bajo y 2 el más alto; 4) ponderación de cada unidad según su importancia, pudiendo aceptar un valor de 1, 2 o 3; y 5) superposición de los índices obtenidos en los pasos anteriores. Como ya se ha comentado en el capítulo 1.2 Metodología, este estudio se basa en proyectos similares llevados a cabo por EPTISA para el conjunto de España. Hemos mantenido la misma valoración y ponderación para la mayoría de los factores para que esta metodología pueda utilizarse en otras provincias.
Por este motivo, algunos de estos factores no cubren todo el rango de valores que te hemos indicado. Por ejemplo, en peligrosidad sísmica sólo toma valores 0 o 1, quedando la evaluación 2 reservada para aquellas zonas de España donde la peligrosidad es mayor (MSK. = VIII, IX, X).
INVENTARIO
CARTOGRAFÍA
La cartografía es una rama importante de un amplio conjunto de gráficos que manipula, analiza y representa ideas, formas y relaciones que aparecen tanto en un plano como en el espacio de una manera extremadamente efectiva. En un sentido amplio, la cartografía incluye cualquier actividad basada en la creación y utilización de mapas. Como ocurre con toda la cartografía en general, la escala depende en gran medida de la cantidad de datos utilizados o de la fiabilidad de los recintos finales.
VALORACIÓN Y PONDERACIÓN DE LOS
3. 1. Permeabilidad (A)
- Pluviometría (B)
- Peligrosidad sísmica (C)
- Situación respecto a zonas sensibles (D)....... 1 31
- Situación respecto al D.P.H. (G)
- Situación respecto a zonas extractivas (H)
- HERRAMIENTAS PARA EL ANÁLISIS DE MAPAS. 137
Como datos adicionales se utilizó la cartografía de la demarcación de las Unidades Hidrogeológicas definidas en los Planes Hidrológicos de Cuenca (MMA, 1995d; MOPU, 1988) y la profundidad de las aguas subterráneas (piezometría) (ITGE, 1985). Este factor se consideró debido a la relación entre la probabilidad de movimientos sísmicos y el previsible deterioro o rotura de los tanques o tuberías de las hipotéticas instalaciones. O Para la demarcación de zonas urbanas e industriales, a partir de los resultados del Proyecto CORINE-Cobertura Terrestre para España del CNIG (IGN), incluido también en el “Inventario de recursos hídricos subterráneos en España”.
La información cartográfica sobre la situación de las corrientes de agua se obtuvo de la red hidrográfica comercializada por el CNIG (IGN) como BCN-200 y que también está incluida en el "Inventario de recursos subterráneos de España". De la aplicación de esta fórmula a la valoración de los factores reflejados en la tabla 4.1, se puede calcular que el valor máximo posible para cada celda resultante del análisis puede ser 28 y el mínimo puede ser 0. Como ya se ha comentado en párrafos anteriores, esta metodología se pretende aplicar a todo el territorio español ya que hubo variables que no alcanzaron su valor máximo en la provincia de Albacete, como las precipitaciones y la peligrosidad sísmica. Para la generación del mapa MRC se utilizó el módulo grid, integrado en el GIS ARC/INFO®, para calcular los índices de riesgo MRC.
El campo a partir del cual se establece el valor de la celda de la cuadrícula se denomina, en este proyecto, VALOR, que está asociado con todas las superposiciones (ya sea dentro del archivo .PAT o la tabla asociada). - ciada .LUT) . El primer campo de la tabla es VALOR que almacena el valor asignado a cada zona. El cálculo del índice MRC se obtiene a partir de la suma ponderada del valor de cada celda de las ocho grillas aplicando la fórmula (1) El resultado es una nueva grilla obtenida mediante una función de tipo local.
Zonas desfavorables: las zonas de mayor riesgo se encuentran en el noreste de la provincia (los ríos Cabriel y Júcar), en el oeste (Lagunas de Ruidera, Campo de Montiel); y especialmente en el suroeste, en las sierras de Alcaraz y Segura.
BIBLIOGRAFÍA
Elaboración de un mapa 1:1000000 de riesgo ambiental combinado (MRC) de aguas subterráneas en España. Aplicación de un sistema de información geográfica en la cartografía temática y clasificación geomorfológica de los sistemas fluviales de Asturias. Desarrollo de una metodología para el análisis del riesgo volcánico en el marco de un sistema de información.
Ensayo de aplicación del método de reconocimiento de territorios mediante un SIG: los sistemas territoriales de un sector de la Cuenca Alta del Jarama. Manejo de la cartografía geológica y geomorfológica en un SIG y sus aplicaciones a la cartografía terrestre para uso forestal. MOPTMA (1993): Atlas de espacios naturales y recursos naturales de interés para el diseño de las carreteras estatales.
Determinantes estructurales de la unidad hidrogeológica Campo de Montiel (provincias de Ciudad Real y Albacete). Un estudio relacionado con el cálculo de peligros. Colección sísmica del consejo de seguridad nuclear: Otros documentos ref. Sistema de análisis e integración cartográfica ambiental, cuyo objetivo es definir la capacidad del territorio para albergar vertederos de residuos sólidos urbanos.
El patrimonio geomorfológico de la Comunidad de Castilla-La Mancha: inventario de puntos de interés.
MAPA DE RIESGO COMBINADO
