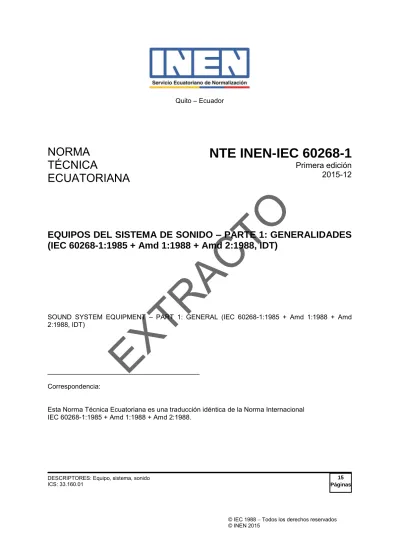

Quito – Ecuador
NORMA TÉCNICA
ECUATORIANA
NTE INEN-IEC 60268-1
Primera edición 2015-12
EQUIPOS DEL SISTEMA DE SONIDO – PARTE 1: GENERALIDADES (IEC 60268-1:1985 + Amd 1:1988 + Amd 2:1988, IDT)
SOUND SYSTEM EQUIPMENT – PART 1: GENERAL (IEC 60268-1:1985 + Amd 1:1988 + Amd 2:1988, IDT)
_____________________________________
Correspondencia:
Esta Norma Técnica Ecuatoriana es una traducción idéntica de la Norma Internacional IEC 60268-1:1985 + Amd 1:1988 + Amd 2:1988.
EXTRACTO
Prólogo nacional
Esta Norma Técnica Ecuatoriana NTE INEN IEC 60268-1, es una traducción idéntica a la Norma Internacional IEC 60268-1:1985 Sound System Equipment – Part 1: General, El comité responsable de esta Norma Técnica Ecuatoriana es el Comité Técnico de Normalización del INEN de “Audio, Video, Equipo y Sistemas Multimedia”.
Para el propósito de esta Norma Técnica Ecuatoriana se enlistan los documentos normativos internacionales que se referencian en la Norma Internacional IEC 60268-1 para los cuales no existen documentos normativos nacionales correspondientes:
Documento Normativo Internacional Documento Normativo Nacional IEC 27, Letter Symbols to be - Used in
Electrical Technology
IEC 65:1976, Safety Requirements for Mains Operated Electronic and Related Apparatus for Household and Similar General Use IEC 68, Basic Environmental Testing Procedures
IEC 225:1966, Octave, Half-octave and Third-octave Band Filters Intended for the Analysis of Sounds and Vibrations
IEC 263:1982, Scales and Sizes for Plotting Frequency Characteristics and Polar Diagrams
IEC 417:1973, Graphical Symbols for Use on Equipment. Index, Survey and Compilation of the Single Sheets
IEC 617, Graphical Symbols for Diagrams IEC 651:1979, Sound Level Meters
ISO Standard 266:1975, Acoustics - Preferred Frequencies for Measurements
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
No existe documento normativo nacional correspondiente.
EXTRACTO
Validez de esta publicación
El contenido técnico de las publicaciones IEC se mantienen en constante revisión por IEC, lo que garantiza que el contenido refleja la tecnología actual.
La información relativa a la fecha de la reconfirmación de la publicación está disponible en la Oficina Central de IEC.
La información sobre el trabajo de revisión, el tema de las ediciones revisadas y enmiendas, se pueden obtener de los Comités Nacionales de IEC y de las siguientes fuentes de IEC:
Boletín IEC
IEC Anuario
Publicado anualmente
Catálogo de publicaciones de la IEC
Publicado anual con actualizaciones regulares
Terminología
Como terminología general, se recomienda acudir a IEC 50: Vocabulario Electrotécnico Internacional (VEI), se emite en forma de capítulos separados, cada uno se ocupan de un campo específico. Los detalles completos del VEI se proporcionarán por solicitud. Ver también el Diccionario multilingüe IEC.
Los términos y las definiciones contenidas en esta publicación se han adoptado del VEI o han sido aprobados específicamente para el propósito de esta publicación.
Símbolos gráficos y letras
Para los símbolos gráficos, y símbolos de letras y signos aprobados por la IEC para uso general, se recomienda acudir a las publicaciones:
- IEC 27: Símbolos de la letra que se utilizarán en la tecnología eléctrica;
- IEC 417: Símbolos gráficos para uso en equipos. Índice, estudio y recopilación de las hojas sueltas;
- IEC 617: Símbolos gráficos para los diagramas; y para los equipos electro-médicos;
- IEC 878: Símbolos gráficos de los equipos electro-médicos en la práctica médica.
Los símbolos y los signos contenidos en la presente publicación bien se han tomado de IEC 27, IEC 417, IEC 617 y / o IEC 878, o han sido aprobados específicamente para el propósito de esta publicación.
Publicaciones IEC preparadas por el mismo comité técnico
La atención de los lectores se señala a las últimas páginas de esta publicación que enumeran las
EXTRACTO
Índice
Pág.
PRÓLOGO... iv
PREFACIO ... iv
Capítulo 1. Objeto y campo de aplicación ... 1
2. Unidades y el sistema de medición ... 2
3. Frecuencias de medición ... 2
4. Cantidades a ser especificadas y su precisión ... 2
5. Marcado y símbolos para el marcado ... 3
5.1 Marcado ... 3
5.2Símbolos para el marcado. ... 3
6. Filtros, curvas de ponderación y medidores para la especificación de ruido y medición ... 3
6.1 Medición banda ancha ... 3
6.2Mediciones calculadas ... 3
7. Señal de programa simulado ... 4
8. Condiciones climáticas ... 4
9. Especificación individual y tipo de especificación ... 4
10. Presentación gráfica de los datos ... 5
10.1 Generalidades ... 5
10.2 Escalas ... 5
10.3 Escalas logarítmicas y diagramas polares ... 5
11. Seguridad personal y la prevención de la propagación del fuego ... 6
12. Mediciones en un campo magnético uniforme alterno ... 6
12.1Método para producir un campo magnético uniforme alterno ... 6
12.2Medición de la intensidad del campo magnético ... 6
12.3 Colocación de la muestra ... 6
TABLA I ... 7
TABLA II ... 8
FIGURAS ... 8
APÉNDICE A - Red de ponderación del ruido y medidor Cuasi-Pico ... 11
EXTRACTO
COMISIÓN ELECTROTÉCNICA INTERNACIONAL
EQUIPOS DEL SISTEMA DE SONIDO Parte 1: Generalidades
PRÓLOGO
1) Las decisiones o acuerdos de la IEC sobre cuestiones técnicas formales, elaborados por Comités Técnicos en los que todos los comités nacionales que tienen un especial interés en ella están representados, y expresan, tan cerca como sea posible, un consenso internacional de opinión sobre los temas tratados.
2) Tienen la forma de recomendaciones para uso internacional y son aceptadas por los Comités Nacionales en ese sentido.
3) Con el fin de promover la unificación internacional, la IEC expresa el deseo de que todos los Comités Nacionales deberían adoptar el texto de las recomendaciones IEC por sus normas nacionales en la medida en que las condiciones nacionales lo permitan. Cualquier divergencia entre las recomendaciones IEC y las normas nacionales correspondientes, en la medida de lo posible, se debería indicar claramente al final.
PREFACIO
Esta norma ha sido elaborada por el Comité Técnico IEC No. 84: Equipos y Sistemas en el campo de Audio, Video e Ingeniería Audiovisual (anteriormente Subcomité 29B: Ingeniería de Audio).
Esta segunda edición sustituye a la primera edición de la publicación IEC 268-1 (1968), así como su primer suplemento, Publicación 268-1A (1970), su segundo suplemento, Publicación 268-1B (1972) y su tercer suplemento, Publicación 268- 1C (1982).
El texto de esta norma se basa en los siguientes documentos:
Regla de seis meses Informe sobre la votación
29B (CO) 103 29B (CO) 112
Más información se puede encontrar en el Informe sobre la votación que se indica en la tabla anterior.
Las siguientes publicaciones de la IEC se citan en la presente norma:
Publicaciones Nos. 27: Símbolos de letras que se utilizan en la tecnología eléctrica.
65 (1976): Requisitos de seguridad para conexión a la red eléctrica para aparatos relacionados con hogar y usos generales similares.
68: Procedimientos básicos de verificación medio ambiental.
225 (1966): Filtros de banda de octava, media octava y tercio de octava previstos para el análisis de sonidos y vibraciones.
263 (1982): Escalas y dimensiones para trazar características de frecuencias y diagramas polares.
417 (1973): Los símbolos gráficos para uso en equipos. Índice, Encuesta y Compilación de las Hojas Sueltas.
617: Símbolos Gráficos para los Diagramas.
651 (1979): Medidores de Nivel Acústico.
EXTRACTO
EQUIPOS DEL SISTEMA DE SONIDO Parte 1: Generalidades
1. Objeto y campo de aplicación
Esta norma se aplica a los sistemas de sonido de cualquier tipo, y para las partes que los componen o que se utilizan como auxiliares de dichos sistemas.
Esta norma trata de la determinación del rendimiento de los equipos de sistema de sonido, la comparación de estos tipos de equipos y la determinación de su aplicación práctica adecuada, haciendo una lista de las características que son útiles para su especificación y los métodos uniformes de las mediciones de estas características.
La norma se limita a una descripción de las diferentes características y los métodos de medición; sin especificar en general el rendimiento (excepto en el Capítulo 10).
La norma completa se compone de las siguientes partes, en las que se especifican las características de varias partes de los sistemas de sonido y sus métodos de medición; algunas partes incluyen productos preferidos:
— Parte 1: Generalidades.
(Características uniformes y métodos de medición)
— Parte 2: Explicación de los términos generales.
(Explicación de términos generales y métodos de cálculo)
— Parte 3: Sistema de sonido de amplificadores.
(Amplificadores formando parte de un sistema de sonido para aplicaciones profesionales y domésticas)
— Parte 4: Micrófonos.
(Micrófonos en aplicaciones profesionales y domésticas)
— Parte 5: Altavoces.
(Altavoces en aplicaciones profesionales y domésticas, tratados como elementos totalmente pasivos)
— Parte 6: Elementos pasivos auxiliares.
(Atenuadores, transformadores, filtros y ecualizadores, aplicados como unidades separadas que se combinarán con otras unidades del sistema de sonido por separado)
— Parte 7: Audífonos y auriculares.
(Audífonos y auriculares destinados a ser utilizados en el oído humano)
— Parte 8: Dispositivos de control automático de ganancia.
(Limitadores y compresores)
— Parte 9: Reverberación Artificial, Tiempo de Retardo y Equipo de Cambio de Frecuencia.
(Dispositivos comúnmente empleados para lograr efectos especiales en los sistemas de sonido)
EXTRACTO
Documento:
NTE INEN-IEC 60268-1
TÍTULO: EQUIPOS DEL SISTEMA DE SONIDO – PARTE 1:
GENERALIDADES (IEC 60268-1:1985 + Amd 1:1988 + Amd 2:1988, IDT)
Código ICS:
33.160.01 ORIGINAL:
Fecha de iniciación del estudio:
2014-12-01
REVISIÓN:
La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma
Oficialización con el Carácter de por Resolución No.
publicado en el Registro Oficial No.
Fecha de iniciación del estudio:
Fechas de consulta pública: 2015-03-18 hasta 2015-05-18
Comité Técnico de: Audio, video, equipo y sistemas multimedia
Fecha de iniciación: 2015-08-05 Fecha de aprobación: 2015-08-05 Integrantes del Comité:
NOMBRES: INSTITUCIÓN REPRESENTADA:
Ing. Mauricio Ayala (Presidente) SONOTEC
Adm. Antonio Arteaga PROSONIDO
Ing. Santiago Vallejo CONSULTORÍAS ESCÉNICAS
Ing. Iván Galarraga TS GROUP
Ing. Andrés Ramón MIPRO
Adm. Carolina Hernández SONOTEC
Ing. Andrea Santana (Secretaria técnica) INEN DIRECCIÓN DE NORMALIZACIÓN
Otros trámites:
La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de
