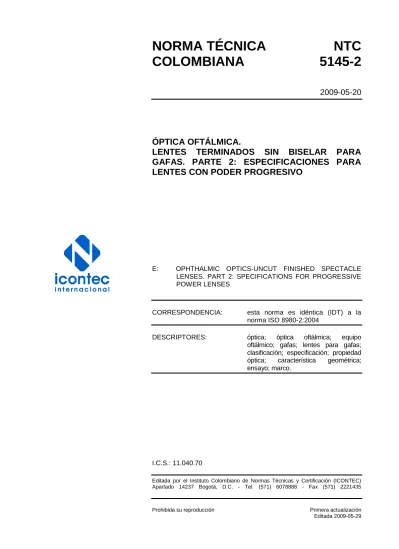

NORMA TÉCNICA
NTC
COLOMBIANA
5145-2
2009-05-20
ÓPTICA OFTÁLMICA.
LENTES TERMINADOS SIN BISELAR PARA
GAFAS. PARTE 2: ESPECIFICACIONES PARA
LENTES CON PODER PROGRESIVO
E: OPHTHALMIC OPTICS-UNCUT FINISHED SPECTACLE LENSES. PART 2: SPECIFICATIONS FOR PROGRESSIVE POWER LENSES
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ISO 8980-2:2004
DESCRIPTORES: óptica; óptica oftálmica; equipo oftálmico; gafas; lentes para gafas; clasificación; especificación; propiedad óptica; característica geométrica; ensayo; marco.
I.C.S.: 11.040.70
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2009-05-29
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 5145-2 (Primera actualización) fue ratificada por el Consejo Directivo de 2009-05-20. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 163 Óptica oftálmica.
CARL ZEISS VISIÓN COLOMBIA COLENTES
FEDERACIÓN COLOMBIANA DE OPTÓMETRAS -FEDOPTO-
ÓPTICA ALEMANA I.P.S. PUNTO DE SALUD SERVIÓPTICA - SUPER LENS
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASOCIACIÓN COLOMBIANA DE FACULTADES Y PROGRAMAS DE OPTOMETRÍA -ASCOFAOP-
CENTRO ÓPTICO DE LA COSTA CIBA VISIÓN
COMITÉ NACIONAL DE OPTOMETRÍA -CTNOP- CONTACT VISIÓN ESSILOR FEDERACIÓN COLOMBIANA DE OPTÓMETRAS ANTIOQUIA FEDERACIÓN COLOMBIANA DE OPTÓMETRAS BOGOTÁ. FEDERACIÓN COLOMBIANA DE OPTÓMETRAS BOYACÁ FEDERACIÓN COLOMBIANA DE OPTÓMETRAS CARIBE FEDERACIÓN COLOMBIANA DE OPTÓMETRAS CARTAGENA FEDERACIÓN COLOMBIANA DE OPTÓMETRAS FLORIDA BLANCA. SANTANDER FEDERACIÓN COLOMBIANA DE OPTÓMETRAS HUILA FEDERACIÓN COLOMBIANA DE OPTÓMETRAS NARIÑO FEDERACIÓN COLOMBIANA DE OPTÓMETRAS NORTE DE SANTANDER. FEDERACIÓN COLOMBIANA DE OPTÓMETRAS POPAYÁN FEDERACIÓN COLOMBIANA DE OPTÓMETRAS QUINDÍO FEDERACIÓN COLOMBIANA DE OPTÓMETRAS RISARALDA FEDERACIÓN COLOMBIANA DE OPTÓMETRAS TOLIMA FEDERACIÓN COLOMBIANA DE OPTÓMETRAS VALLE
FEDERACIÓN DE OPTÓMETRAS NACIONAL
GRUPO FUTURA LTDA. IMEVI LTDA INCOLENS INDULENTES LTDA ITAL-LENT JOHNSON Y JONSON KERATOS
LABORATORIO OFTÁLMICO DE LA COSTA LABORATORIOS PELGAR MINISTERIO DE SALUD MIRAFLEX LTDA MIRAR LTDA MULTIOPTICAS DE PEREIRA OPTI LASER
ÓPTICA SALUDCOOP S.A. ÓPTICA SANTA LUCÍA OPTICENTRO
ÓPTILASER
REPRESENTACIONES VISUAL LTDA. SEMIR LTDA.
SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
TECNI - LENS.
UNIVERSIDAD DE LA SALLE, FACULTAD DE OPTOMETRÍA
UNIVERSIDAD SAN MARTÍN
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 5145-2 (Primera actualización)
RESUMEN
CONTENIDO
Página
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERENCIAS NORMATIVAS ... 1 3. TÉRMINOS Y DEFINICIONES ... 1 4. CLASIFICACIÓN ... 2 5. REQUISITOS ... 3 5.1 GENERALIDADES ... 3 5.2 REQUISITOS ÓPTICOS ... 3 5.3 TOLERANCIAS GEOMÉTRICAS ... 4 6. MÉTODOS DE ENSAYO ... 5 6.1 GENERALIDADES ... 5
6.2 MÉTODO DE MEDICIÓN PARA EL PODER FOCAL DE LA PORCIÓN DE DISTANCIA ... 5
6.3 MÉTODO DE MEDICIÓN EN LA BASE DEL PRISMA Y EN EL EJE DEL CILINDRO ... 5
6.4 CENTRADO Y PODER PRISMÁTICO ... 6
6.5 MEDICIÓN DEL PODER DE ADICIÓN 6.6 CALIDAD DEL MATERIAL Y DE LA SUPERFICIE ... 6
7. IDENTIFICACIÓN ... 7
NORMA TÉCNICA COLOMBIANA
NTC 5145-2 (Primera actualización)
RESUMEN
Página
7.2 MARCADO OPCIONAL NO PERMANENTE ... 7
8. IDENTIFICACIÓN ... 7
8.1 IDENTIFICACIÓN DE LOS LENTES QUE SE DEBE INCLUIR EN EL EMPAQUE DEL LENTE O EN UN DOCUMENTO ADJUNTO ... 7
8.2 INFORMACIÓN QUE DEBE ESTAR DISPONIBLE A SOLICITUD ... 7
9. REFERENCIA A ESTA NORMA ... 7
DOCUMENTO DE REFERENCIA ... 9
ANEXO A (Informativo) CALIDAD DEL MATERIAL Y DE LA SUPERFICIE ... 8
FIGURAS Figura 1. Lensómetro FOA ... 2
Figura 2. Lensómetro IOA ... 2
TABLAS Tabla 1. Tolerancias en el poder focal de los lentes ... 3
Tabla 2. Tolerancias en la dirección del eje del cilindro ... 4
Tabla 3. Tolerancias en el poder de adición para lentes progresivos ... 4
NORMA TÉCNICA COLOMBIANA
NTC 5145-2 (Primera actualización)
RESUMEN
1 de 9
ÓPTICA OFTÁLMICA.
LENTES TERMINADOS SIN BISELAR PARA GAFAS.
PARTE 2: ESPECIFICACIONES PARA LENTES CON PODER PROGRESIVO
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma especifica los requisitos para las propiedades ópticas y geométricas de lentes progresivos terminados para gafas sin biselar.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 5288, Óptica e instrumentos ópticos. Escala de carátula graduada. Optometría. Oftalmología (ISO 8429).
NTC 5242: Óptica oftálmica. Lentes para gafas. Vocabulario (ISO 13666).
NTC 5243. Óptica oftálmica. Lentes para gafas. Requisitos fundamentales para lentes sin biselar (ISO 14889).
ISO 7944, Optics and Optical Instruments. Reference Wavelength. ISO 8598, Optics and Optical Instruments. Focimeters.
3. TÉRMINOS Y DEFINICIONES
Para los propósitos de este documento se aplican las definiciones dadas en la NTC 5242, y las siguientes.
3.1 Lensómetro, punto focal en el eje. Lensómetro FOA. Lensómetro en el cual su punto
focal permanece en su eje cuando el lente que se ensaya se mide en un punto del lente en donde el prisma no es cero.
NORMA TÉCNICA COLOMBIANA
NTC 5145-2 (Primera actualización)
RESUMEN
2
NOTA Los ejemplos de este diseño incluyen todos los lensómetros de enfoque manual y algunos lensómetros automáticos.
3,2 Lensómetro, infinito en el eje. Lensómetro IOA. Lensómetro en el cual el haz colimado
coincide con el eje del fotómetro, y el punto focal del lensómetro se sale del eje de éste cuando el lente bajo ensayo se mide en un punto del lente en donde el prisma no es cero.
Véase la Figura 2.
NOTA Algunos lensómetros automáticos usan este diseño.
1 2 3 4 1 2 3 4 Convenciones
1. Eje óptico del lensómetro 2. Lente
3. Soporte del lente del lensómetro 4. Punto focal en el eje óptico
Convenciones
1. Eje óptico del lensómetro 2. Lente
3. Soporte del lente del lensómetro 4. Infinito en el eje óptico
Figura 1. Lensómetro FOA Figura 2. Lensómetro IOA
NORMA TÉCNICA COLOMBIANA
NTC 5145-2 (Primera actualización)
RESUMEN
3 de 28
