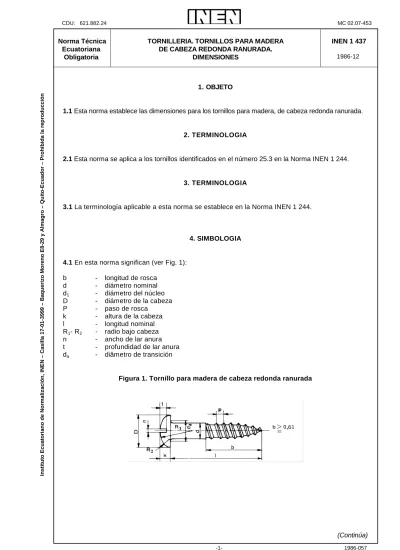

TORNILLERIA. TORNILLOS PARA MADERA DE CABEZA REDONDA RANURADA. DIMENSIONES 1. OBJETO

Norma Técnica Ecuatoriana

Obligatoria

TORNILLERIA. TORNILLOS PARA MADERA DE CABEZA REDONDA RANURADA.

DIMENSIONES

INEN 1 437

1. OBJETO

1.1 Esta norma establece las dimensiones para los tornillos para madera, de cabeza redonda ranurada.

2. TERMINOLOGIA

2.1 Esta norma se aplica a los tornillos identificados en el número 25.3 en la Norma INEN 1 244.

3. TERMINOLOGIA

3.1 La terminología aplicable a esta norma se establece en la Norma INEN 1 244.

4. SIMBOLOGIA

4.1 En esta norma significan (ver Fig. 1):

b - longitud de rosca d - diámetro nominal d

- diámetro del núcleo D - diámetro de la cabeza P - paso de rosca

k - altura de la cabeza l - longitud nominal R

- R

- radio bajo cabeza n - ancho de lar anura t - profundidad de lar anura d

- diâmetro de transición

Figura 1. Tornillo para madera de cabeza redonda ranurada

(Continúa)

Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción

NTE INEN 1 437 1986-12

1986-057 -2-

5. DISPOSICIONES GENERALES

5.1 Dimensiones y tolerancias

5.1.1 La Tabla 1 establece las dimensiones para tornillos de cabeza redonda ranurada, para diámetros nominales desde 1,6 hasta 8 mm, y longitudes desde 8 hasta 100 mm.

Tabla 1. Tornillos para madera de cabeza redonda ranurada. Dimensiones (mm).

d 1,6 2 2,5 3 3,5 4 4,5 5 5,5 6 7 8

3,2 4 5 6 7 8 9 10 11 12 14 16

D

toler. ± 0,375 ± 0,45 ± 0,55

da máx. 2,2 2,8 3,3 3,8 4,3 5 5,5 6 6,6 7,2 8,2 10,2

k 1,1 1,4 1,7 2,1 2,4 2,8 3,1 3,5 3,8 4,2 4,9 5,6

0,4 0,5 0,6 0,8 0,8 1 1 1,2 1,2 1,6 2 2

n

toler.

+ 0,20 + 0,06

+ 0,31 + 0,06

R1 ≈ 2,6 3,2 4 4,8 5,6 6,4 7,2 8 8,8 9,6 11,2 12,8

R2 ≈ 1,3 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,6 6,4

0,55 0,7 0,85 1,05 1,2 1,4 1,55 1,75 1,9 2,1 2,45 2,8

mín.

t

máx.

0,7 0,9 1,1 1,35 1,6 1,8 2 2,3 2,5 2,7 3,2 3,6

l longitudes comerciales

8 10 12 14 16 18 20 25 30 35 40 45 50 60 70 80 90 100

5.1.2 Las dimensiones no acotadas se dejan a libre elección del fabricante.

5.1.3 La rosca representada en la figura 1 tiene solo valor ilustrativo y podrá fabricarse cónica o cilíndrica, de acuerdo al proceso de producción; pero se recomienda utilizar el perfil de rosca normalizado en la Norma INEN 1294.

5.1.4 Las tolerancias para las dimensiones se establecen en la Norma INEN 1 260, excepto las establecidas en la Tabla 1.

(Continua)

5.1.5 Las longitudes comerciales son las comprendidas entre las dos líneas escalonadas de la Tabla 1.

5.2 Denominación

5.2.1 Un tornillo para madera fabricado según esta norma, se denominará por:

a) el nombre: tornillo para madera de cabeza redonda ranurada.

b) el diámetro nominal en milímetros (mm) c) el sirgno “ X”,

d) la longitud en milimetros (mm) e) el número de esta norma Ejemplo:

tornillo para madera de cabeza redonda ranurada, 5 x 25 INEN 1 437, latón.

5.2.2 En caso de necesidad de especificar material y/o tratamientos posteriores se indicarán a continuación del literal e.

(Continua)

NTE INEN 1 437 1986-12

1986-057 -4-

APENDICE Z

Z.1 NORMAS A CONSULTAR

I N E N 1 244 Tornillería. Tornillos, tuercas y accesorios. Terminología.

I N E N 1 260 Tornillería. Tolerancias generales para tornillos y tuercas.

INEN 1 294 Roscas y extremos para tornillería de madera. Perfiles y dimensiones.

Z.2 BASES DE ESTUDIO

DIN 96. Halbrund - Holzchrauben mit Laengsschlitz. Deutsches Institut für Normung. Berlín, 1975.

UNE 17024. Tirafondos de cabeza redonda con ranura recta. Instituto Nacional de Racionalización del

Trabajo. Madrid, 1968.

INFORMACIÓN COMPLEMENTARIA

Documento:

NTE INEN 1 437

TITULO: TORNILLERIA. TORNILLO PARA MADERA DE CABEZA REDONDA RANURADA. DIMENSIONES

Código:

MC 02.07-453 ORIGINAL:

Fecha de iniciación del estudio:

REVISIÓN:

Fecha de aprobación anterior por Consejo Directivo Oficialización con el Carácter de por Acuerdo No. de

publicado en el Registro Oficial No. de Fecha de iniciación del estudio:

Fechas de consulta pública: de 1982-03-15 a 1982-04-28

La Dirección General, considerando la necesidad de contar con normas que regulen la producción, la comercialización y el empleo de tornillos en la industria, dispuso la elaboración de esta norma

Subcomité Técnico: MC 02.07 TORNILLERIA

Fecha de iniciación: Fecha de aprobación: 1982-04-13 Integrantes del Subcomité Técnico:

NOMBRES:

Ing. Bernd Ambruster Sr.Carlos Arízala Sr. Patricio Castillo Sr. Patricio Orbea Ing. Wilson Yacelga Ing. Sixto Cadena

INSTITUCIÓN REPRESENTADA:

ESCUELA POLITECNICA NACIONAL TOPESA

ASONAFE

FABRICA ORBEA DINE

INEN

Otros trámites: ♦

Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada mediante Acuerdo Ministerial No. 235 de 1998-05-04 publicado en el Registro Oficial No. 321 del 1998-05-20 El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1986-12-18

Oficializada como: OBLIGATORIA Por Acuerdo Ministerial No. 38 de 1987-01-16

Registro Oficial No. 616 de 1987-02-02
