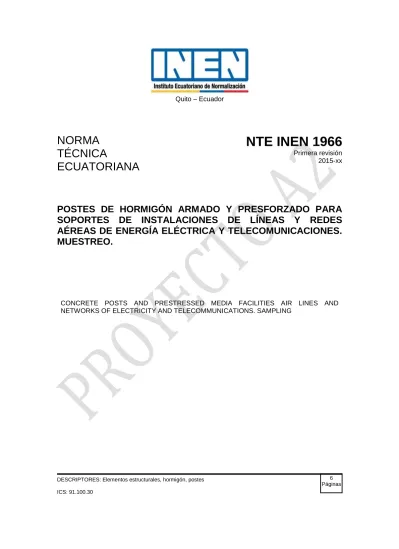

NTE INEN 1966 Primera revisión 2015-xx

(1)

Quito – Ecuador

NORMA

TÉCNICA

ECUATORIANA

NTE INEN 1966

Primera revisión 2015-xx

POSTES DE HORMIGÓN ARMADO Y PRESFORZADO PARA

SOPORTES DE INSTALACIONES DE LÍNEAS Y REDES

AÉREAS DE ENERGÍA ELÉCTRICA Y TELECOMUNICACIONES.

MUESTREO.

CONCRETE POSTS AND PRESTRESSED MEDIA FACILITIES AIR LINES AND NETWORKS OF ELECTRICITY AND TELECOMMUNICATIONS. SAMPLING

DESCRIPTORES: Elementos estructurales, hormigón, postes

ICS: 91.100.30

6 Páginas

(2)

NTE INEN 1966 i Índice Pág. 1. Objeto ... 1 2. Referencias normativas ... 1 3. Simbología ... 1 4. Muestreo ... 1 5. Lotes rechazados ... 4 Apéndice Z (Bibliografía) ... 6 Índice de tablas TABLA 1. Muestreo para lotes menores o iguales a 280 postes. Inspección normal. Muestreo doble AQL=4. Nivel de inspección S-2. Ensayos no destructivos ... 2

TABLA 2. Muestreo para lotes mayores que 280 postes. Inspección Normal. Muestreo Doble AQL = 4. Nivel de inspección S-3. Ensayos no destructivos ... 2

TABLA 3. Muestreo para lotes mayores que 280 postes. Inspección normal. Muestreo doble AQL= 6,5. Nivel de Inspección S-2. Ensayos destructivos ... 2

TABLA 4. Muestreo para lotes mayores que 280 postes. Inspección reducida. Muestreo doble AQL= 4. Nivel de inspección S-4. Ensayos no destructivos ... 3

TABLA 5. Muestreo para lotes mayores que 280 postes. Inspección reducida. Muestreo doble AQL= 6,5. Nivel de inspección S-3. Ensayos destructivos ... 3

TABLA 6. Muestreo para lotes mayores que 280 postes. Inspección rigurosa. Muestreo doble AQL= 6,5. Nivel de inspección S-3. Ensayos no destructivos ... 4

TABLA 7. Muestreo para lotes mayores que 280 postes. Inspección rigurosa. Muestreo doble AQL= 6,5. Nivel de inspección S-2. Ensayos destructivos ... 4

(3)

1 de 6 Norma

Técnica Ecuatoriana

POSTES DE HORMIGÓN ARMADO Y PRESFORZADO PARA SOPORTES DE INSTALACIONES DE LÍNEAS Y REDES AÉREAS

DE ENERGÍA ELÉCTRICA Y TELECOMUNICACIONES.

MUESTREO.

NTE INEN 1966:2015

1. OBJETO

Esta norma establece el procedimiento de muestreo a seguir en los postes de hormigón armado y presforzado, que se emplean como soporte de líneas y redes aéreas destinadas a la conducción de electricidad o telecomunicaciones.

2. REFERENCIAS NORMATIVAS

Los siguientes documentos, en su totalidad o en parte, son referidos en este documento y son indispensables para su aplicación. Para referencias fechadas, solamente aplica la edición citada. Para referencias sin fecha, aplica la última edición del documento de referencia (incluyendo cualquier enmienda).

NTE INEN-ISO 2859-1, Procedimientos de muestreo para inspección por atributos. Parte 1. Programas

de muestreo clasificados por el nivel aceptable de calidad (AQL) para inspección lote a lote.

3. SIMBOLOGÍA Esta norma establece los siguientes símbolos:

Ac Número de aceptación

Re AQL

Número de rechazo

Nivel aceptable de calidad (en porcentaje de ítems no conformes, o en no conformidades por cien ítems.

4. MUESTREO

La muestra a ensayar se debe extraer de acuerdo a lo establecido en la presente norma para lotes de hasta 280 postes y para lotes constituidos por más de 280 postes, de cada lote de postes rotulados con la misma designación y fabricados con el mismo sistema.

Para lotes constituidos de hasta 280 postes, se aplica el muestreo establecido en la Tabla 1.

Si se realizan ensayos destructivos, éstos se deben efectuar sobre el 50% de las muestras establecidas en la Tabla 1. Si el 50% no resulta un número entero, se debe tomar el número inmediato superior, siempre y cuando se trate de lotes mayores de 50 postes.

NOTA. Cuando el lote sea de hasta 50 postes, en el caso de que el cliente solicite ensayos destructivos, éstos deben estar a su cargo, pero en el caso de ser necesario la repetición de los ensayos destructivos por rechazo, éstos deben estar a cargo del fabricante.

(4)

NTE INEN 1966

2 de 6 TABLA 1. Muestreo para lotes menores o iguales a 280 postes. Inspección normal. Muestreo

doble AQL=4. Nivel de inspección S-2. Ensayos no destructivos

Lote

Primera muestra Muestra total

Tamaño muestra No. Ac Pasa a 2da. muestra No. Re Tamaño 2da. muestra Total

Acumulado No. Ac No. Re

Hasta 90 2 0 1 2 2 4 1 2

91 a 150 2 0 1 2 2 4 1 2

151 a 280 3 0 1 2 3 6 1 2

Para lotes constituidos por más de 280 postes se debe aplicar lo establecido en la NTE INEN-ISO 2859-1, según lo indicado a continuación:

Cuando se inicia la inspección de un lote (Ver Anexo A Figura A.1), se deben aplicar las Tablas 2 y 3, según corresponda.

TABLA 2. Muestreo para lotes mayores que 280 postes. Inspección Normal. Muestreo Doble AQL = 4. Nivel de inspección S-3. Ensayos no destructivos

Letra Lote

Tamaño muestra No. Ac Pasa a 2da. muestra No. Re Tamaño 2da. muestra Total Acumulado No. Ac No. Re D 281-500 5 0 1 2 5 10 1 2 E 501- 1 200 8 0 1 2 8 16 1 2 E 1 201- 3 200 8 0 1 2 8 16 1 2 F 3 201- 10 000 13 0 2 3 13 26 3 4 F 10 001-35 000 13 0 2 3 13 26 3 4

TABLA 3. Muestreo para lotes mayores que 280 postes. Inspección normal. Muestreo doble AQL= 6,5. Nivel de Inspección S-2. Ensayos destructivos

Letra Lote

Tamaño muestra No. Ac Pasa a 2da. muestra No. Re Tamaño 2da. muestra Total Acumulado No. Ac No. Re C 281-500 3 0 1 2 3 6 1 2 C 501- 1 200 3 0 1 2 3 6 1 2 D 1 201- 3 200 5 0 1 2 5 10 1 2 D 3 201- 10 000 5 0 1 2 5 10 1 2 D 10 001-35 000 5 0 1 2 5 10 1 2

(5)

NTE INEN 1966

3 de 6 Cuando la fabricación se mantiene uniforme a lo largo de cinco lotes y éstos han sido aceptados, el comprador puede admitir el control mediante inspección reducida (Ver Figura A.1), de acuerdo con las Tablas 4 y 5, según corresponda.

TABLA 4. Muestreo para lotes mayores que 280 postes. Inspección reducida. Muestreo doble AQL= 4. Nivel de inspección S-4. Ensayos no destructivos

Letra Lote

Tamaño muestra No. Ac Pasa a 2da. muestra No. Re Tamaño 2da. muestra Total Acumulado No. Ac No. Re E 281-500 3 0 1 2 3 6 1 2 F 501- 1 200 5 0 1 2 5 10 1 2 G 1 201- 3 200 8 0 2 3 8 16 3 4 G 3 201- 10 000 8 0 2 3 8 16 3 4 H 10 001-35 000 13 1 2 3 13 26 4 5

TABLA 5. Muestreo para lotes mayores que 280 postes. Inspección reducida. Muestreo doble AQL= 6,5. Nivel de inspección S-3. Ensayos destructivos

Letra Lote

Se debe mantener la inspección reducida hasta que:

a) Se interrumpa la uniformidad o regularidad de fabricación. b) Se rechace un lote (Ver Figura A.1)

Como los números de aceptación y rechazo para la segunda muestra difieren en más de una unidad, es posible por ello obtener un total acumulado de unidades defectuosas que exceda el número de aceptación y que sea menor que el número de rechazo. En estos casos, se debe aceptar el lote en consideración pero se debe restablecer la inspección normal a partir del próximo lote. (Ver Figura A.1.)

Si estando en vigencia la inspección normal se rechazan dos lotes de cinco consecutivos, se debe implantar la inspección rigurosa (Ver Figura A.1) de acuerdo con las Tablas 6 y 7, según corresponda.

(6)

NTE INEN 1966

4 de 6 TABLA 6. Muestreo para lotes mayores que 280 postes. Inspección rigurosa. Muestreo doble

AQL= 6,5. Nivel de inspección S-3. Ensayos no destructivos

Letra Lote

TABLA 7. Muestreo para lotes mayores que 280 postes. Inspección rigurosa. Muestreo doble AQL= 6,5. Nivel de inspección S-2. Ensayos destructivos

Letra Lote

Tamaño muestra No. Ac Pasa a 2da. muestra No. Re Tamaño 2da. muestra Total Acumulado No. Ac No. Re C 281-500 3 0 1 2 3 6 1 2 C 501- 1 200 3 0 1 2 3 6 1 2 D 1 201- 3 200 5 0 1 2 5 10 1 2 D 3 201- 10 000 5 0 1 2 5 10 1 2 D 10 001-35 000 5 0 1 2 5 10 1 2

Si se aceptan cinco lotes consecutivos bajo inspección rigurosa, se debe reimplantar la inspección normal.

5. LOTES RECHAZADOS

El lote rechazado será inmediatamente marcado, con la finalidad de que no sean reutilizados para las mismas condiciones bajo las cuales fueron fabricados.

(7)

NTE INEN 1966

5 de 6 ANEXO A

(Normativo)

FIGURA A.1 Resumen de las reglas de cambio

(8)

NTE INEN 1966

6 de 6 APÉNDICE Z

BIBLIOGRAFÍA

Norma Argentina IRAM 1603: 2009, Postes de hormigón armado, de sección anular y forma troncocónica, para soporte de instalaciones aéreas.

NTE INEN-ISO 2859-1: 2012, Procedimientos de muestreo para inspección por atributos. Parte 1. Programas de muestreo clasificados por el nivel aceptable de calidad (AQL) para inspección lote a lote.

(9)

INFORMACIÓN COMPLEMENTARIA Documento:

NTE INEN 1966 Primera

revisión

TÍTULO: POSTES DE HORMIGÓN ARMADO Y

PRESFORZADO PARA SOPORTES DE INSTALACIONES DE LÍNEAS Y REDES AÉREAS DE ENERGÍA ELÉCTRICA Y TELECOMUNICACIONES. MUESTREO

Código ICS: 91.100.30

ORIGINAL:

Fecha de iniciación del estudio:

REVISIÓN:

La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma

Oficialización con el Carácter de por Resolución No.

publicado en el Registro Oficial No.

Fecha de iniciación del estudio: Fechas de consulta pública:

Subcomité Técnico de:

Fecha de iniciación: Fecha de aprobación: Integrantes del Comité:

NOMBRES: INSTITUCIÓN REPRESENTADA:

Otros trámites: Esta NTE INEN 1966: 2015 (Primera revisión), reemplaza a la NTE INEN 1966:1993 La Subsecretaría de la Calidad del Ministerio de Industrias y Productividad aprobó este proyecto de norma

Oficializada como: Por Resolución No. Registro Oficial No.
