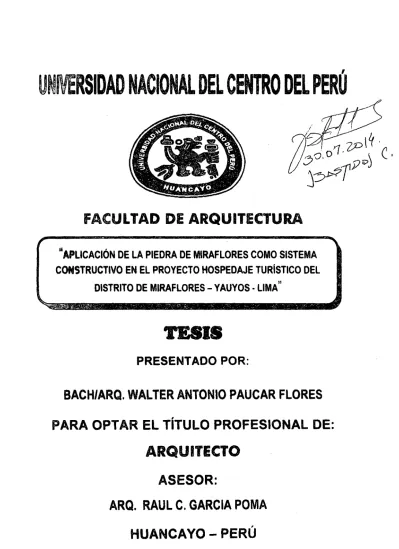

UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ
FACULTAD DE ARQUITECTURA
11
APLICACIÓN DE LA PIEDRA DE MIRAFLORES COMO SISTEMA CONSTRUCTIVO EN EL PROYECTO HOSPEDAJE TURISTICO DEL
DISTRITO DE MIRAFLORES - YAUYOS • LIMA"
• r-.
TESIS
PRESENTADO POR:
BACH/ARQ. WALTER ANTONIO PAUCAR FLORES
PARA OPTAR EL TÍTULO PROFESIONAL DE:
ARQUITECTO
ASESOR:
ARQ. RAUL C. GARCIA POMA HUANCAYO - PERÚ
2014
A mis padres Antonio y Ana quienes influyeron en mi formación y me guiaron por el camino del bien y de la superación.
A mis Hermanas Naty, Nadia y Milagros que siempre me apoyaron en todo para poder lograr las metas que me he trazado.
A todas las personas e instituciones que me
brindaron su apoyo y la oportunidad de adquirir
nuevos conocimientos.
A Dios por su protección.
A mi alma mater la Universidad Nacional del Centro del Perú y a los Catedráticos que me orientaron con sus conocimientos y experiencias vivenciales a lo largo del camino del Arquitecto.
A todas las personas que de una u otra manera me
brindaron su apoyo.
CARA TU LA DEDICATORIA AGRADECIMIENTO INDICE DEL CONTENIDO INTRODUCCION
PRIMERA PARTE: INVESTIGACION
1.· nTULO DEL PROYECTO: 2
11.· PROBLEMA DE INVESTIGACION: 2
2.1.· PLANTEAMIENTO DEL PROBLEMA 2
2.2 FORMULACION DEL PROBLEMA 2
111.· OBJETIVOS 3
IV.· JUSTIFICACIÓN 3
V.- FUNDAMENTACION TEORICA
5.1. MARCO HISTORICO 4
5.2. MARCO TEORICO 5
5.2.1. LA PIEDRA 5
5.2.1.1. UTILIZACIÓN DE LA PIEDRA 5
5.2.1.2. CARACTER(STICAS DE LA BUENA PIEDRA PARA CONSTRUIR 6
5.2.1.3. DETERIORO DE LA PIEDRA 8
5.2.1.4. DURABILIDAD DE LA PIEDRA. 9
5.2.1.5. PRESERVACIÓN DE LA PIEDRA 9
5.2.1.6. SELECCIÓN DE LA PIEDRA 9
5.2.1.7. LAS APLICACIONES GENERALES DE LOS MATERIALES PÉTREOS 10
A. FÁBRICAS DE PIEDRA 1 O
B. PAVIMENTOS 14
C. CUBIERTAS 22
D. LOS REVESTIMIENTOS O APLACADOS DE PIEDRA NATURAL 23
5.3. MARCO CONCEPTUAL 32
5.4. MARCO REFERENCIAL 57
5.5. MARCO NORMATIVO. 58
VI.- HIPOTESIS 61
6.1. HIPOTESIS GENERAL 61
6.2. HIPOTESIS ESPECfFICAS 61
6.3. OPERACIONALIZACION DE LAS VARIABLES 62
VIl.· DISEÑO METODOLOGICO 62
7 .1. TIPO Y NIVEL DE INVESTIGACION. 62
7.2. METODO Y DISEÑO DE INVESTIGACION. 63
7.3. POBLACION Y MUESTRA. 63
7.4. TECNICAS DE RECOLECCION DE DATOS 65
8.1. RESISTENCIA A LA COMPRESION IX. DISCUSION
X.- CONCLUSIONES XI. RECOMENDACIONES
XII. REFERENCIAS BIBLIOGRAFICAS XIII. ANEXOS
SEGUNDA PARTE: PROYECTO ARQUITECTONICO CAPITILO J
SINTESIS DEL PROYECTO
61
67 69 71 72 73
1. DESCRIPCION GENERAL 77
1.1 TITULO DEL TEMA DE TESIS 77
1.2 ANTECEDENTES DEL TEMA 77
1.3 PLANTEAMIENTO DEL TEMA 78
1.4 JUSTIFICACION DEL TEMA 78
1.5 OBJETIVOS 78
1.6 METODOLOGIA DE TRABAJO 79
CAPITULO 11
MARCO TEORICO
1. CONCEPTOS 80
1.1 HOSPEDAJE 80
~Hm~~s ~
B.CLASIFICACIÓN Y CAT~ORfAS DE HOTELES 82
1.2 TURISMO 83
1.3 PAISAJE Y NATURALEZA 89
1.4 INTEGRACIÓN EN LA ARQUITECTURA. 89
2. ANTECEDENTES 90
LA RESERVA PAISAJISTA NOR YAUYOS COCHAS 90
CAPITILO 111
CARACTERfsnCAS GENERALES DE LA PROVINCIA DE Y AUYOS 111 CAPlTUlO IV
DISTRITO DE MIRAFLORES 115
1. UBICACIÓN GEOGRAFICA 115
2. LIMITES 116
3. EXTENSION 116
5.
PRINCIPALES RECURSOS TURISTICO 6. IMPORTANCIA DEL DISTRITO7. TIPOLOGIA DE VIVIENDA CAPITilO V
LOCALIZACION Y CONTEXTO 1. El TERRENO PROPUESTO 1.1. ASPECTOS GENERALES 1.1.1 LOCALIZACION
1.1.2 UBICACIÓN DEL TERRENO PROPUESTO 1.1.3 ALTITUD
1.1.4 LINDEROS Y COLINDANCIAS DEL TERRENO 1.1.5 CONDICIONES CLIMATICAS
1.1.6 AREA DEL TERRENO
1.1.7 FORMA DEL TERRENO Y TOPOGRAFIA 1.1.8 VIAS
1.1. 9 PROPIEDAD Y TENENCIA ACTUAL 1.1.1
O
VISTAS DEL TERRENO1.1.11 ACCESOS CAPITULO VI
1. ASPECTOS T~CNICOS NORMATIVOS 2. PROGRAMACION ARQUITECTONICA CAPITULO VIl
DESCRIPCION DEL PROYECTO ARQUITECTONICO l. IDEA GENERATRIZ
2. CONCEPTO ARQUITECTONICO 3. IDEA RECTORA
4. DETERMINANTES DEL DISEÑO 5. PARTIDO ARQUITECTONICO 6. ESTUDIO DE IMPACTO AMBIENTAL
CAPITULO VIII CONCLUSIONES Y RECOMENDACIONES
1. CONCLUSIONES 2. RECOMENDACIONES
117 118 118
119 119 119 119 119 119 120 120 120 120 120 121
122
122 131
134 134 136 136 143 146
149 150
BIBLIOGRAFJA 151 CAPITULO
X
ANEXOS
JUEGO DE PLANOS 151
El presento trabajo tiene como fin utilizar la piedra de Miraflores como sistema constructivo y aplicarlo en todo el proyecto del Hospedaje turístico para esto se consideró los diferentes tipos de aplicación donde mediante la recolección de datos se obtuvo que se puede aplicar el muros, cimentaciones, en pavimentos, en acabados y en coberturas.
También se tuvo en cuenta la parte normativa para poder analizar la muestra (la piedra) donde indica cual es la resistencia mínima a compresión del material estudiado.
Se tubo de referencia para el proyecto de hospedaje el antiguo pueblo de Miraflores llamado Huaquis donde las edificaciones tenían una organización en cuadricula como en la época de la colonización donde existía una plaza y las edificaciones importantes estaban alrededor y después se encontraban la viviendas, sus edificaciones estaban constituidas por muros de piedra unidas con mortero de arcilla.
Otra referencia es la andenería existente en el distrito que es similar al de los Incas que tiene el mismo fin de la siembra y que genera otro atractivo para los turistas que llegan al lugar.
Para finalizar, el proyecto tendrá un fin de poder adecuarse al entorno y generar un interés turístico y paisajístico de los visitantes hacia el Distrito de Miraflores.
Proy¿cto: "HOSPEDA.TE TURJSTICO DEL lllSTRITO VE J!IRAFLOr<ES"" Hif-u?Q. IVALTERAlv7.0N[(J PAUCAR FLOiiES
PRIMERA PARTE: INVESTIGACION
l. TiTULO: "APLICACIÓN DE LA PIEDRA DE MIRAFLORES COMO SISTEMA CONSTRUCTIVO EN EL PROYECTO HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES- YAUYOS • LIMA"
11. PROBLEMA DE INVESTIGACIÓN
2.1. PLANTEAMIENTO DEL PROBLEMA
2.1.1. CUALITATIVAMENTE
En et distrito de Miraflores tiene un atractivo turístico con relación a sus construcciones
y
paisaje, pero sus construcciones públicas como escuelasy
otros no toman en cuenta el uso de Jos materiales de la zona como la piedra y el adobe, solo hacen uso del concreto como material predominante.2.1.2. CUANTITATIVAMENTE
Dentro del distrito de Miraflores el 100% de las instituciones públicas no hacen uso de los materiales de la zona, como es el caso de la piedra.
2.2. FORMULACIÓN DEL PROBLEMA:
2.2.1. PROBLEMA GENERAL:
¿DE QUE MANERA LA PIEDRA DE MIRAFLORES SE APLICARA COMO SISTEMA CONSTRUCTIVO EN EL PROYECTO "HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRAFLORES - YAUYOS- LIMA"?
2.2.2. PROBLEMAS ESPECIFICOS:
¿CUAL ES LA INCIDENCIA DE LA PIEDRA DE MIRAFLORES Y SU APLJCACION EN LA CONSTRUCCIÓN DE MUROS, CIMENTACIÓN, PAVIMENTOS, REVESTIMIENTOS O APLACADOS EN EL PROYECTO
"HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES - YAUYOS - LIMA"?
Proyecto: "HOSPEDAJE TURJSTJCO DEL DISTRJTO DE MJRAFLORES" BIARQ. WALTER ANTONIO PA UCAR FLORES ~III~
111. OBJETIVOS
3.1.
GENERAL:APLICAR LA PIEDRA DE MIRAFLORES, COMO SISTEMA CONSTRUCTIVO EN EL PROYECTO "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES- YAUYOS- LIMA"
3.2.
ESPECiFICOS:APLICAR LA PIEDRA DE MIRAFLORES EN LA CONSTRUCCIÓN DE MUROS, CIMENTACIÓN, PAVIMENTOS, REVESTIMIENTOS O APLACADOS EN EL PROYECTO "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES- YAUYOS- LIMA.
IV. JUSTIFICACIÓN
La motivación que provoco la elección del tema "APLICACIÓN DE LA PIEDRA DE MIRAFLORES COMO SISTEMA CONSTRUCTIVO EN EL PROYECTO HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES- YAUYOS - LIMA", es la de revalorar los aspectos y características arquitectónicas de la zona.
Fue de carácter eminentemente social y turístico. Ya que se tiene que rescatar dichos elementos arquitectónicos que son parte de la cultura del distrito de Miraflores.
Esto provocó que inicialmente me hiciera preguntas acerca del sistema constructivo representativo de la zona y su utilización, en busca de la posible solución se me presentó el reto de encontrar el elemento arquitectónico a base de piedra que se integre a el entorno, sea parte del atractivo turfstico de la zona
y
que contraste con la arquitectura del lugar, que es en su mayoria de piedra y adobe , motivo por el cual finalmente decidí estudiar este sistema constructivo, para ello se estudiara sus caracteristicas, tipologlas, composición, etc.; para un mejor aprovechamiento det sistema constructivo.A la vez aprovechar los factores ambientales al máximo con este sistema constructivo, puesto que la piedra se relaciona directamente con los factores ambientales.
Con este sistema constructivo se pretende garantizar, revalorar las características arquitectónicas del Distrito de Miraflores y de toda la reserva turística Nor Yauyos.
Proyecto: "HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRA FLORES" BIARQ. WA LTER ANTONIO PA UCAR FLORES
f[iJ'J
5.1. MARCO HISTORICO.
Mi raflores-Yauyos.
Su ubicación y Construcción Tradicional Incaica es un lugar accidentado pero estratégico por las exigencias de una Atalaya climática y bélica, por las mismas exigencias de ser un pueblo belicoso y sobre todo irrenunciablemente indomable a perder su autonomía y libertad frente a la dominación imperial incaica (así se explica que los huaquisinos conservaron su idioma primitivo un dialecto del Cauqui), hicieron de Huaquis una Ciudad- Atalaya, Pueblo-fortaleza de piedra y barro, cuyas callejuelas y plaza tiene la marca de un Machupicchu, hoy abandonada y en lenta destrucción, es mudo testigo del paso del tiempo. La Ofensiva colonialista española hizo estragos, en los pueblos andinos, trastoco su cultura, religión, costumbres agrarias y por encima de ello diezmo la población. Así Huaquis, se aisló, se sumió en una adormitada quietud, hundido en el olvido; de un pueblo comunitario, progresista y trabajador, se llegó a relegar bastante.
Pero la llama estaba viva, En las conversaciones nocturnas alumbrados por las leñas del fogón en las cocinas o por los mecheros de cebo de auquénidos, nuestros abuelos iban madurando, años tras año, sus mito de trasladar el pueblo de Huaquis a un lugar plano, donde no hubiese escasez de agua; Así nace Miraflores, Cabe destacar que Miraflores es obra de los huaquisinos tanto más que de los residentes de esa época, a partir de 1903, teniendo como Líder al Patriarca Huaquisino Gregorio Dávila.
El pueblo Nuevo vive de dos patrimonios; del huaquisinismo y de los Residentes;
Residentes que en una y otra forma han colaborado en el progreso de Huaquis en su traslado a Miraflores. Muchos vieron un renacer con el traslado a Miraflores allí se dio un salto de Calidad, hacia el Futuro... (Extracto del libro Estudio Histórico Antropológico- Social y Constumbrista de la Comunidad Campesina de Huaquis-Miraflores-provincia de Yauyos, departamento de Lima-1985) escrito por un neto huaquisino y fundador de Miraflores Epifanio Basilio Fernández Fernández (1901-1990) (primer huaquisino que estudio en el colegio nacional de guadalupe en Lima y en la escuela normal de Preceptores de Lima 1921 (hoy La Cantuta)-muy notable y destacado maestro yauyino,
cultura es haciéndola conocer'' por tanto señores hablar de huaquis como pueblo fantasma es una ignorancia histórica y atrevida.
5.2. MARCO TEORICO
5.2.1. LA PIEDRA
La Piedra se ha utilizado como Material de Construcción desde la era prehistórica. La utilización de la piedra natural en construcciones es tradicional en sitios donde la presencia de piedra es abundante debido a su durabilidad. Las condiciones que se tienen en cuenta a la hora de seleccionar como material estructural son el coste, diseño, valor ornamental y durabilidad.
La piedra ha perdido importancia debido al Cemento y Acero ya que la construcción con piedra requiere mucho más tiempo de ejecución. Sin embargo se puede ver su presencia y se debería de utilizar en países empobrecidos por su altísima calidad.
Hoy en día en espacios rurales de regiones desarrolladas donde la presencia de piedra existe también se utiliza los muros de piedra seca por su reducido impacto ambiental y la amplia durabilidad que tiene, es una técnica aplicable en cualquier país en vía de desarrollo.
5.2.1.1. UTILIZACIÓN DE LA PIEDRA
La utilización de la piedra depende de la naturaleza del trabajo, tipo de estructura en la cual se va a utilízar, disponibilidad y coste del transporte. Como materíal estructural las piedras más utilizables son: el granito, gneis, arenisca, caliza, mármol, cuarcita y pizarra.
Se pueden distinguir diferentes aplicaciones como:
»
CIMENTACIONES Y PAREDES:Las piedras de canteras, partidas y cortados mediante sierras se utilizan para construir estructuras subterráneas de los edificios. Las piedras partidas y cortadas como la calizas, areniscas, dolomitas y volcánicos se utilizan para cimentaciones, paredes, pilares, etc.
Proyecf<>: "HOSPEDME TUR!STICO DEL DJSTR!TO DE MJRAH.Ol?ES'' B>U?Q. H:,UJER ANTONIO PAUCA!? PI.ORF.:<:: t •/ ,; l
~ FACHADAS Y ELEMENTOS ARQUITECTÓNICOS:
Las piedras también se utilizan en fachadas y elementos arquitectónicos teniendo en cuenta las de fácil pulido y agradable textura.
~ ELEMENTOS DE EDIFICIOS: ESCALERAS, DESCANSILLOS, PARAPETOS, ETC.
Son fabricados de granito, mármol, caliza etc. Las losas y piedras para los dinteles de puertas y ventanas, comisas son hechos con las mismas losas que la fachada.
~ ESTRUCTURAS SUBTERRÁNEAS Y PUENTES:
Se construyen con rocas de ignición y sedimentación. Túneles y partes inferiores de los puentes se construyen con granito, diorita, garbo y basalto. Las piedras vistas
y
de fachada para túneles y puentes son hechas con piedras con surcos y acabados ondulados.>
ELEMENTOS CON RESISTENCIA AL CALOR Y QUiMICAMENTE RESISTENTES:•!• Para condiciones de trabajo a altas temperaturas, han de ser hechos con basalto, andesita y tuff.
•:• Los elementos de los edificios se protegen contra ácidos, utilizando una losa hecho de granito o piedras silfceas.
•!• Los calizos, dolomíticos, mármol y magnesita tienen una excelente resistencia a los alcalinos.
5.2.1.2. CARACTERÍSTICAS DE LA BUENA PIEDRA PARA CONSTRUIR
Para la adecuada utilización de la piedra se han de conocer algunas de sus Propiedades Básicas tales como: la apariencia, estructuras, resistencia, peso, dureza, tenacidad, porosidad y absorción (un parámetro de gran influencia en la durabilidad), erosión, trabajabilidad, Resistencia al fuego, densidad, conductividad térmica.
>
APARIENCIA: para trabajos de fachada (piedra vista), debe de tener una textura adecuada y compacta. El color claro es más adecuado ya que es más durableProyecto: ''HOSPEDAJE TURIST/CO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTER ANTONIO PA UCAR FLORES ~[¡Jí!
>
ESTRUCTURA: La piedra partida no debe tener un color apagado y debe tener una textura libre de cavidades, fisuras, y libre de material blando. Las estratificaciones no han de ser visibles a la vista.}'> RESISTENCIA: La piedra ha de ser fuerte y durable a la resistencia a la acción de desintegración del tiempo. La resistencia a la compresión de las piedras de los edificios, en la práctica oscilan entre 60 y 200 N/m2.
}'> PESO: Es el indicativo de la porosidad y densidad. Para la estabilidad de una estructura como un dique, represa, etc... se requieren piedras más densas, sin embargo para la construcción de cúpulas, arcos, etc ... se necesitan menos densas.
»
DUREZA: Esta propiedad es muy importante para suelos, pavimentos, carril (pista) de puentes, etc. Se determina por la escala de Mosh.»
TENACIDAD: La resistencia al impacto que tiene la piedra.}'> POROSIDAD Y ABSORCIÓN: La porosidad depende de la componente mineral, tiempo de enfriamiento y forma estructural. Una piedra porosa se desintegra o se producen fisuras internas al congelarse el agua que tiene absorbida debido al aumento del volumen.
La capacidad de absorción máxima admitida para algunas piedras están definidas en la siguiente tabla,
Absorción de Agua por Volumen a 24 Horas Sumergida Número Tipo de Piedra Absorción de Agua (%)
1 Arenisca 10
2 Caliza 10
3 Granito 1
4 Trap 6
5 Esquisto 10
6 Gneis 1
7
Pizarra 18 Cuarcita 3
}'> EROSIÓN: La resistencia a la erosión a causas naturales debe ser atta para que tenga mayor durabilidad ..
}'> TRABAJABILIDAD: Ha de ser económicamente viable a cortar, darle la forma y tamaño adecuado de la piedra a utilizar.
Proyecto: ''HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES" BIARQ. WA LTER ANTONIO P A UCAR FLORES
([i]i
~ RESISTENCIA AL FUEGO: las piedras han de estar libre de carbonato cálcico, óxidos de hierro, y minerales con coeficiente de expansión térmica. Las rocas de ignición presentan desintegración debido al cuarzo el cual se desintegra en pequef\as partículas a temperaturas de 575 °C. La caliza, sin embargo, puede resistir temperaturas un poco más elevabas: alrededor de 800
oc
se desintegra.~ DENSIDAD:
la
densidad de todas las piedras es de 2.3 a 2.5 Kg/dm3.~ MOVIMIENTO TÉRMICO: pueden causar problemas por ejemplo en uniones cuando aparece la lluvia. El mármol tiene variaciones cuando está expuesto al calor se expande, al enfriarse no vuelve al estado inicial.
Entre los ensayos se podrían destacar la densidad, absorción de agua, resistencia a la heladas, resistencia al ambiente (podría ser ácida), determinación de fa
cristalización y la resistencia a compresión que se deberán de determinar para evitar el deterioro de la piedra y ampliar su durabilidad.
5.2.1.3. DETERIORO DE LA PIEDRA
~ LLUVIA: La lluvia afecta tanto físicamente como quimicamente a la piedra. La acción física es debido a la erosión y capacidad de transporte de la descomposición, oxidación e hidratación de los minerales presentes en la píedra.
~ HELADAS: el agua interna de las piedras se congela y al expandirse produce fisuración.
~ VIENTO: El arrastre de partículas sólidas produce abrasión.
)> CAMBIO DE TEMPERATURAS: Si las rocas están producidas con minerales de diferentes coeficientes lineales de expansión, puede ocurrir un deterioro.
~ VEGETALES: los materiales orgánicos e inorgánicos en contacto con humedad o agua de lluvia puede producir el comienzo de un proceso bacteriológico, lo que produce una descomposición.
~ DESCOMPOSICIÓN MUTUA: la utilización de diferentes tipos de piedras a la vez, produce la descomposición mutua. Por ejemplo, Ja arenisca de utiliza bajo la caliza, el agua de lluvia que cae sobre la caliza es arrastrado a la arenisca y se descompone.
~ AGENTES QUÍMICOS: hongos, ácidos, hongos ácidos en la atmósfera deterioran la piedra. las piedras compuestas de CaC03, MgC03 son afectadas negativamente.
~ LICHENS: Destruye la piedra caliza, sin embargo protege el resto de las piedras.
(; ...
Proyecto: "HOSPEDAJE TUR/STICO DEL DISTRITO DE MIRAFLORES" 8/ARQ. WALTER ANTONIO PAUCAR FLORES
([i]
15.2.1.4. DURABILIDAD DE LA PIEDRA.
Piedras con capacidad muy alta de absorción de agua no deben utilizarse, o estar expuestas a ambientes de hielo-deshielo. La piedra porosa es menos durable que la piedra densa. Las piedras con poros tortuosos son mas perjudiciales que los que tienen la misma porosidad pero con los poros rectos.
La pirita, magnetita y el óxido de hierro carbonatado causan decoloración de las piedras en las cuales están presentes.
5.2.1.5. PRESERVACIÓN DE LA PIEDRA
La piedra se debe de trabajar en seco con la ayuda de un soplete, y entonces se le aplica en la superficie un revestimiento de parafina, aceite, pintura clara, etc. Este revestimiento es temporal y no permanente.
La estructura de piedra para mantenerlo en condiciones se ha de limpiar. La mejor manera para preservar la piedra es limpiar con una suave solución de silicato sódico o potásico y una vez seco se aplica la solución CaCI2. A estas dos soluciones se le llama Hquido de Szerelmy. La solución de silicato de calcio forma una insoluble capa que protege la piedra.
5.2.1.6. SELECCIÓN DE LA PIEDRA
La condición de elección es el costo, diseño, valor ornamental y la durabilidad. En el caso de su elección el costo es en general la condición más importante. El trabajo que requiere la piedra en tallarlo etc. es más costoso que el valor de la piedra en si.
Los trabajos que se han de realizar son:
~ CORTE: Se realiza a pie de cantera para evitar bloques excesivamente grandes y de dificil transporte. (Con sierras de dientes en las rocas blandas y helicoidales en las duras.
~ DESBASTE: Para dar a las piezas unas dimensiones aproximadas a su perfil definitivo, se procede al desbaste, debido a su irregularidad.
~ ACABADO: consiste en dar a la piedra las medidas exactas y el aspecto exterior deseado antes de su colocación en obra.
~ TALLA: Le da un aspecto exterior totalmente acabado. Mediante punteros o dosis de pulir.
Proyecto: ''HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRAFLORES" BIARQ, WALTER ANTONIO PAUCAR FLORES ~m:
Es muy importante elegir la piedra sabiendo al ambiente q~r~e estará expuesto. Se ha de tener claro fa clasificación de las piedras y sus propiedades.
5.2.1.7. LAS APLICACIONES GENERALES DE LOS MATERIALES PÉTREOS Adoptan la denominación del tipo de pieza utilizada en su realización.
Dividimos esta aplicación en cuatro tipos distintos, según Ja función a cumplir en una obra:
~ Fábricas (elementos que aguantan cargas)
~ Pavimentos (sueles tanto interiores como exteriores)
~ Cubiertas
~ Aplacados (revestimientos verticales en paramentos exteriores, cuya misión es de protección a los agentes atmosféricos).
A. FÁBRICAS DE PIEDRA
Las fábricas de piedra, son los elementos constructivos realizados con piezas aparejadas en seco o con mortero y que resisten mecánicamente a Compresión (Muros, pilares, arcos, bóvedas, ... } Se realizan con Piedra, Ladrillos, bloques ...
limitándonos en este apartado al estudio de la piedra, actualmente en desuso, pero de importancia fundamental en las historia de la construcción
Morfología. Existen tres tipos básicos de piezas para fábricas seg(Jn el grado de labra y tamaño:
A.1. MAMPUESTO: Piedra sin labra y labrada de forma tosca solo a una cara y manejable a mano. Se utiliza para la realización de muros procurando que encajen entre ellos o rellenando los huecos con piedra pequeña o ripios.
Constituye una solución tradicional y como una solución eficaz, empleada en construcciones durante mucho tiempo a lo largo de la historia. Posee un espesor minimo de 35 cm, tiene una alta resistencia y por ello la limitación de la altura obedece más a razones de estabilidad y asientos que a la capacidad portante de~
mismo.
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTERANTON!O PAUCAR FLORES
flliil.!
A.1.1 TIPOS DE MAMPOSTERiA:
• MAMPOSTERÍA EN SECO
En este tipo de mampostería no se emplea ningún mortero. Hay que escoger los mampuestos uno a uno para que el conjunto tenga estabilidad. Se emplean piedras pequeñas, llamados ripios, para acuñar los mampuestos y rellenar los huecos entre éstos.
• MAMPOSTERÍA ORDINARIA
Se ejecuta con un mortero de car o cemento. Las piedras deben adaptarse unas a otras lo más posible para dejar el menor porcentaje de huecos relleno de mortero.
únicamente se admitirá que aparezca et ripio al exterior si la fábrica va a ser posteriormente revocada.
(, .
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES" 8/ARQ. WALTER ANTONIO PAUCAR FLORES
{[ii]:
• MAMPOSTERÍA CAREADA
Es la fábrica de mampostería cuyos mampuestos se han labrado únicamente en la cara destinada a formar el paramento exterior. Los mampuestos no tienen formas ni dimensiones determinadas. En el interior
detos muros pueden emplearse ripios pero no en el paramento visto.
• MAMPOSTERiA CONCERTADA
Fábrica de mampostería cuyos mampuestos tienen sus caras de junta y de parámetro labradas en formas poligonales, más o menos regulares, para que el asiento de los mampuestos se realice sobre caras sensiblemente planas.
No se admite el empleo de ripios y los mampuestos del paramento exterior deben prepararse de modo que las caras visibles tengan forma poligonal y rellenan el hueco que dejan los mampuestos contiguos. Debe evitarse la concurrencia de cuatro aristas de mampuestos en un mismo vértice.
Proyecto: "HOSPEDAJE TUR/STICO DEL DISTRITO DE MIRAFLORES'' 8/ARQ. WALTER ANTONIO PAUCAR FLORES ~liD~.
A.2. SILLAREJO: Son piedras labradas a esquina viva, de forma más o menos de paralelepípedo, regularmente trabajadas y manejables a mano. Se disponen en obra en aparejos de igual altura.
Aparejo según el tipo de sillares .
1
_L.l I
1 1 l
1 1 l .
1 , 1 t f 1 1 1 1 I 1
1 1 1
1 1 1 l
L 1 1 1 1 1 1
1 1 1 1
l t 1
1 1 1
Aparejo isódomo Aparejo pseudoisódomo
A.3. PIEDRAS MUY TRABAJADAS, normalmente de· forma paralelepípeda aunque pueden adoptar otras muy diversas según su disposición en obra (cilfndrica, hexagonal, ... ) Su manejo no puede realizarse a mano debiendo utilizarse medios mecánicos como grúas para su manipulación y colocación.
Su cara vista se llama paramento, los laterales juntas, la superior sobrelecho y la inferior lecho. Su volumen es variable pero superior a los 50 dm3 y sus
dimensiones a los 40 cm en dos de ellas como mínimo.
EXIGENCIAS
»
Físicas: tener cierta dureza pero fácil labra, adherencia a morteros, no ser heladizas.»
Mecánicas: poder resistir a compresión superior a 500 Kg 1 cm 2»
Químicas: Poder resistir agentes atmosféricos.MATERIALES
>
Calizas y tobas compactas: Dan buena labra y resistencia mecánica. Débiles qufmicamente»
Areniscas: Buena adherencia al mortero. Las de alta porosidad son heladizas.Buena labra.
>
Silíceas: Gran resistencia qufmica. Duras y poco adherentes a morteros.{ .
Proyecto: "HOSPEDAJE TURISTICO DEL DTSTRITO DE MIRAFLORES" 8/ARQ. WALTER ANTONIO PA UCAR FLORES
;liJ'
Existen una serie de reglas constructivas que garantizan la correcta ejecución de la obra, destacando por la importancia en el comportamiento del material los siguientes:
o En mampostería usar varios tamaños de piedra, sin rellenar huecos con mortero (usar ripios) y evitar que se toquen unas a otras pues no se transmiten las cargas correctamente en su superficie.
o En general buscar la trabazón de las piezas, evitando juntas continuas que perjudican la resistencia del conjunto. En vertical se hace matando las juntas
y
a lo ancho colocando llaves.o Si se colocan con mortero, se deben mojar las piezas pues mejora a la adherencia al eliminar el polvo superficial.
o Las rocas sedimentarias deben trabajar con cargas perpendiculares a sus estratos para evitar el destajamiento.
o Juntas: pueden realizarse de distintos tipos según el plano del muro:
Rehundida enrasada o resaltada.
B. PAVIMENTOS
los pavimentos, constituyen aplicaciones, en las que las solicitaciones que actúan sobre los materiales, son las más agresivas.
Pensemos, en los fuertes esfuerzos de flexión, impacto o abrasión, producidos por los diferentes tráficos, la humedad que de forma casi permanente actúa sobre la piedra, las fuertes acciones de la helada por depósito de la nieve en climas fríos, fenómenos de eflorescencias o manchas procedentes del sustrato de apoyo, etc.
En estas condiciones se hace necesario además de un dimensionamiento adecuado de las piezas, una esmerada colocación. La puesta en obra de un pavimento, obedece a la tipología general definida por las siguientes capas:
pavimento S: upa <lt :adhtr.nc:ia C: capa de reparto
DIE: láminu. hnpenn.ablll:z:antes 1 capu aislantes
F: capa <lt regul•lzacl6n G: soportt o explanada
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES" 8/ARQ. WALTER ANTONIO PAUCAR FLORES
:tlili
• PAVIMENTO:
representa la parte vista del pavimento y está constituido por la pieza de piedra natural seleccionada. El espesor mínimo del pavimento, debe ser de 1 cm.• CAPA DE ADHERENCIA:
constituye el elemento de unión o adherencia entre la baldosa y la capa inferior (capa de reparto). Se suele utilizar para ello un cemento-cola o similar, con un grosor definido por el fabricante, pero que es inferior a 1 cm.• CAPA DE REPARTO:
como su nombre indica, ejerce una función de reparto de cargas, desde el pavimento al soporte o explanada. Esta constituida por un mortero de cemento y debe de llevar una armadura de malla electrosoldada.El espesor de esta capa depende del tipo de tráfico
y
de la calidad del soporte o explanada.• LÁMINAS IMPERMEABILIZANTES Y CAPAS AISLANTES:
tienen carácter opcional y su colocación y caracterfsticas dependen de la problemática de cada caso concreto.Las láminas impermeabilizantes suelen estar constituidas por membranas de polietileno y tienen por objeto aislar el pavimento de la acción del agua o el vapor de agua.
La colocación de estas láminas, obedece a criterios definidos por los fabricantes, aunque con carácter general, se recomienda siempre un solape mínimo entre láminas de 1 O cm.
Aunque la función de estos elementos, es mantener aislado ef pavimento de la acción del agua, resulta siempre aconsejable analizar las causas de la presencia de las humedades y si es posible, proceder a su eliminación.
Las capas aislantes pueden ser térmicas o acústicas y sus características y procedimientos de colocación, están definidos -por los fabricantes de estos productos.
• CAPAS DE REGULARIZACIÓN:
se colocan, cuando la explanada presenta irregularidades significativas, que puedan daf\ar a las capas aislantes superiores.Están constituidas por un mortero de cemento y arena aunque en ocasiones puede llevar resinas en su dosificación.
Proyecto: "HOSPEDAJE TURJSTJCO DEL DISTRITO DE MIRA FLORES" 8/ARQ. WALTERANTONIO PAUCAR FLORES
~m:l:
• SOPORTE O EXPLANADA: constituye la base del pavimento y debe de soportar las cargas del tráfico circulante. Pueden estar constituidas por un suelo o por un hormigón.
8.1. LAS JUNTAS DE LOS PAVIMENTOS
las juntas de los pavimentos pueden ser de los siguientes tipos:
Juntas estructurales: Coinciden con las del edificio, debiendo tener sus mismas características.
Juntas de dilatación: tienen por objeto, absorber las dilataciones del propio pavimento. Se colocan cada 6-7 m o cada 35-45 m2.
Juntas de unión: Se colocan entre et pavimento y los elementos duros como las paredes o pilares. Tendrán un espesor de 10 mm.
Juntas de colocación: representan las uniones entre piezas contiguas y tiene por objeto absorber las irregularidades dimensionales, como la falta de escuadrado, de rectitud de las aristas o de la longitud y anchura.; su espesor debe de ser como mínimo de 1 mm.
Aplicación
»
Edificacióno interiores o exteriores
)- Urbano o peatones o tráfico rodado
8.2. MORFOLOGfA
»
Losas o placas: piezas cortadas a sierra. Espesor de 3 a 4 cm. Dimensiones de 30x30, 40x40, 40x60 cm. Superficie pulida o rugosa.>
Peldaños: tabica a la vertical (15-20 cm de altura), huella a la horizontal (25-35 cm ancho). El largo aproximadamente 80-120 cm.»
Bordillos: forma prismática ancho 10-20 cm, vertical 20-30 cm y largo variable sobre60cm.Proyecto: "HOSPEDAJE TURJSTJCO DEL DISTRITO DE MIRA FLORES" BIARQ. WALTER ANTONIO PA UCAR FLORES
(lliJ¡!
EXIGENCIAS
~ Ffsicas: Superficie antideslizante (rugosa). Tener adherencia a los morteros.
Muy baja porosidad y grano fino.
)- Mecánicas: Gran resistencia a la abrasión. Resistencia a la flexión.
~ Químicas: Resistencia a agentes atmosféricos y a los ácidos.
8.3. MATERIALES
Las rocas más utilizadas en construcción son:
• Granito: roca cristalina de origen magmático con buena resistencia a la compresión y al desgaste por abrasión, asf como un excelente comportamiento medioambiental.
• Mármol: roca carbonatada de naturaleza metamórfica, formada por cristales de calcita o dolomita, con textura compacta y cristalina, susceptible de buen pulimento. Presenta buena resistencia a flexión y compresión y, en menor cuantfa, al desgaste por abrasión.
• Caliza: roca de origen sedimentario formada por cristales de carbonato cálcico, aunque menos cristalina que el mármol. Frecuentemente, se presentan en forma de variedades bioclásticas con abundancia de restos de conchas fósiles.
• Arenisca: roca de origen sedimentario constituida por arenas de cuarzo, feldespatos, etc., unidas mediante un cemento de composición variable.
• Cuarcita: roca de naturaleza metamórfica constituida por cristales de cuarzo.
Presenta una muy buena resistencia al desgaste por abrasión.
• Pizarra/filita: roca de origen metamórfico formada a partir de sedimentos arcillosos. Tiene una muy elevada resistencia a la flexión, aunque algunas variedades presentan riesgo de !ajado.
8.4. VENTAJAS DE LA PIEDRA PARA LA CONSTRUCCIÓN DE PAVIMENTOS Los pavimentos construidos con piedra natural, para su utilización en exteriores, presentan numerosas ventajas respecto a otros productos competidores. Tres son las caracterlsticas que invitan a utilizar este material: belleza, durabilidad y posibilidades de diseño. Estas tres características son consecuencia de sus propiedades, que se traducen en una serie de ventajas, entre las que se pueden citar las siguientes:
Proyecto: ''HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES" BIARQ. WALTERANTONIO PAUCAR FLORES
fm:Jt
• Excelentes propiedades fisicas: la elevada resistencia a la compresión de la piedra, especialmente el granito, lo convierte en un material de construcción extremadamente firme y consistente. Lo mismo se puede decir de la resistencia a la flexión y, sobre todo, a la abrasión, lo que para la durabilidad de un pavimento sometido a tráfico vehicular o peatonal intenso resulta primordial.
• No es inflamable: la piedra natural es clase A 1 de reacción al fuego, lo que clasifica aJ material como «no combustible, sin contribución en grado máximo al fuego». En caso de incendio, la piedra natural no libera sustancias nocivas para la salud.
• Excelentes características intrinsecas: la piedra es el único material de construcción que se coloca tal como sale de la naturaleza, sin cambios químicos de estructura o composición.
• Diversidad de texturas
y
rugosidades: se consiguen a través de los numerosos acabados superficiales que afectan, no solo al resultado estético del pavimento, sino que mejoran ciertas prestaciones tecnológicas como, por ejemplo, la resbaladicidad.• Variedad de tramas y cromatismos: obtenidas gracias a una gran diversidadde tamaños, formas
y
tratamientos superficiales, fruto, todo ello, de un desarrollo tecnológico que no deja de sorprender continuamentea los prescriptores, los cuales pueden asf disponer de una oferta prácticamente ilimitada de productos con Jos que adaptarse a cualquier ambiente.• Posibilidad de grandes formatos: de todos los materiales utilizados para pavimentación la piedra es el que mayores formatos puede ofrecer.
• Bajo coste de mantenimiento: si se consideran los costes totales de un material de construcción a lo largo de una vida de treinta años o más, la piedra natural no es más cara que otros materiales. Los costes de inversión se compensan con los bajos costes de mantenimiento y de su larga vida útil.
• Contemporaneidad: en la actualidad, la piedra está convirtiéndose en un materia de empleo común en las construcciones contemporáneas. Gracias a la moderna técnica industrial, se abre un gran número de posibilidades para el diseño arquitectónico.
Proyecto: "HOSPEDAJE TUR/STJCO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTER ANTONiO PAUCAR FLORES
flj¡J¡
• Sostenibilidad: el proceso de fabricación de la piedra requiere consumos energéticos claramente más reducidos que muchos otros materiales, como ocurre con los pavimentos cerámicos, los prefabricados del cemento u hormigón, o los pavimentos de aglomerado asfáltico. El hecho de que la piedra sea un producto natural ya supone una mayor facilidad de extracción y unos procesos de elaboración mucho más sencillos. Desde el punto de vista de la sostenibilidad, la piedra natural se caracteriza por su durabilidad, menor consumo energético en su elaboración, posibilidad de reutilización y fácil eliminación por ser un residuo inerte.
8.5. TIPOS DE PAVIMENTOS
8.5.1. PAVIMENTOS INTERIORES: Losas colocadas a junta recta a trabajadas sobre mortero de agarre. Suelen ir pulimentadas para mayor resistencia química y belleza. Buen resultado en Mármoles, Tavertinos y Pizarras. Para mucho uso de Granitos.
8.5.2. PAVIMENTOS URBANOS: Superficie antideslizante. (El mármol trabaja mal, Granito bien)
•>
AdoquinadoCuando se trata de un pequeño bloque de piedra natural para pavimentar con unas dimensiones nominales entre 50 y 300 mm, y dimensión no plana que generalmente supera el doble del grosor. El grosor mfnimo nominal es de 50 mm (UNEEN 1342:2003).
Pavimentación realizada con adoquines, los cuales descansan sobre una cama de arena.
lecho de areno
Sección
Adoquín
Solera de hormigón
Sobre el terreno compactado, se extenderá una capa de arena de 100 mm de espesor como mfnimo.Se asentarán posteriormente los adoquines sobre la arena, dejando entre ellos juntas de 2 mm de espesor, que se rellenarán también con arena.
Proyecto: "HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRA FLORES" BIARQ. WALTER ANTONIO PAUCAR FLORES
{m:J'!
Dispuestos los adoquines se realizará un compactado con bandejas vibratorias o
.:• Pavimentación con baldosas
Pavimentación realizada con baldosas de piedra.
las
baldosas se colocarán sobre un lecho de mortero de cemento seco o de arena. Se colocarán las losas sobre el lecho, golpeándolas con mazo de goma o pisón de madera para conseguir un perfecto asiento yadherencia. Se dispondrán con juntas de ancho no menor de 8 mm y pendiente mínima de 2%.
Solera de
---~'---~
.
Lecho de areno Sección
La superficie enlosada se regará abundantemente con agua y antes de las 48 horas siguientes se procederá al enlechado de todas las juntas.
Posteriormente se limpiará la superficie de los restos de la lechada. Durante los tres dias siguientes contados a partir de la fecha de terminación, el pavimento se mantendrá húmedo y protegido del paso de tráfico de
cualquier tipo.
•!• Bordillo es una unidad de más de 300 mm de longitud, comúnmente usado como borde en carreteras o senderos (UNE-EN 1343:2003).
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES" BIARQ WALTER ANTONIO PAUCAR FLORES
:mJ't
8.6. COLOCACIÓN
A la hora de la utilización de una roca, no sólo es de interés conocer como pueden afectar todos los procesos mencionados a su durabilidad. No podemos olvidar y nuestra experiencia así nos lo indica, que la adecuada colocación del material, el comportamiento de los morteros utilizados para su colocación, son aspectos que no deben menospreciarse y que deberían ser objeto de estudio. La utilización de rocas en pavimentación precisa. además de un dimensionamiento adecuado de las piezas. una adecuada colocación que éOmprende la presencia de diferentes capas infrayacentes al pavimento propiamente dicho (Garcia de los Ríos y Baez, 2001) y que obedece a la tipología general que se muestra en la figura.
~
11 1 AB
-,1----c
- - - 1.r fli
1
~-:
0/E; Capas aislantes
':~
;.• :·A; Pavimento B; Capa de adlerencia C; Capa de reparto
F: Capa de regulación 1 .· " •
G: Soporte L~
___ _
La capa A o de pavimento en sentido estricto está constituida por baldosas cuyo grosor será función de las características petrotrsicas de la roca a utilizar.
la capa
a
o capa de adherencia sirve de unión entre la baldosa y la capa de reparto. Es una capa de mortero que no debe superar 10 mm de grosor.La capa
e
o capa de reparto transmite las cargas físicas desde el pavimento en sentido estricto al soporte o explanada. Está constituida por mortero de cemento y debe llevar una armadura de malla electro soldada. Su grosor debe depender de la calidad del soporte o explanada y del tipo de tráfico que está previsto que vaya a soportar el pavimento.Por debajo de la capa de reparto pueden situarse láminas impermeabilizantes, si se estima oportuno, o capas aislantes térmicas o acústicas (DIE). Estas se colocan, para su mayor protección, sobre una capa de regularización (F) generalmente constituida por un mortero de cemento y arena. Todo el conjunto se sitúa sobre un soporte o explanada que es la base del pavimento y puede estar
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES" B/ARQ. WALTER ANTONIO PAUCAR FLORES
(lif
constituido por un suelo o un hormigón cuya calidad será función del tráfico previsto, estando normalizada su determinación.
Otro aspecto importante a considerar es el de las juntas entre las distintas piezas.
Dichas juntas representan las uniones entre las piezas contiguas y tiene por objeto absorber las irregularidades dimensionales de las piezas, así como la falta de rectitud de aristas. Su espesor mínimo recomendado es de 1 mm. Además de esta unión entre las piezas se deben considerar las juntas estructurales, y las de dilatación. A este respecto hay que mencionar que será importante tener en cuenta otras características, como las propiedades térmicas, tanto de la roca como del resto de elementos que componen el conjunto del pavimento.
El uso de las rocas en pavimentos, se trata por tanto de un tema multidisciplinario complejo que se debe analizar en todo su conjunto y donde se debe tener en cuenta todos los aspectos mencionados.
C. CUBIERTAS
Poca aplicación por su excesivo peso, se realizan con piedras lajosas, fácilmente divisibles en losas finas, en concreto las pizarras.
C.1. MORFOLOGiA:
Losas o placas de reducido espesor, entre 4 y 6 mm. Y resto de dimensiones muy superior, entre 200 y 600 mm. NO deben ser muy grandes por su trabajo a flexión.
C.2. EXIGENCIAS:
• Físicas: Ligereza (baja densidad). Impermeabilidad (absorción de agua< 0,7%)
• Mecánicas: Gran resistencia a flexión.
• Química: Resistencia agentes atmosféricos.
C.3. MATERIALES:
Pizarras esfoliables, tanto bituminosas como las silfceas más duras.
Proyecto: "HOSPEDAJE TURJSTJCO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTERANTON!O PAUCAR FLORES
(mf1,
C.4. COLOCACIÓN:
Las piezas se cortan en dimensiones uniformes, normalmente rectangulares, aunque se adopta también la forma de escama. Se realizan las perforaciones que permitan el claveado al soporte de madera. Para ello se utilizan ganchos de acero pintado o inoxidable. Las piezas se solapan entre si, tanto lateralmente como en el plano de cubierta, comenzando por la parte inferior o alero.
D. LOS REVESTIMIENTOS
O
APLACADOS DE PIEQRA NATURALConstituyen elementos (tue tienen una función decorativa o de aislamiento, pero no portante.
Se puede decir, que sustituyen a las mamposterías tradicionales, estando su uso, cada vez más extendido, gracias a la evolución de las técnicas de sujeción.
0.1. REVESTIMIENTO DE FACHADAS
La piedra natural se utiliza en muchos de los edificios para revestir las fachadas exteriores, dotándolas asf de un acabado de gran dureza
y
calidad.Este aplacado exterior potencia la imagen visible del edificio y le proporciona una serie de cualidades que se relacionan con la sobriedad, elegancia o durabilidad.
Tres son los aspectos fundamentales que han de tenerse en cuenta al decidir el recubrimiento exterior del edificio con aplacados de piedra, para evitar que aparezcan lesiones.
En primer lugar, la elección del material, que debe ser una piedra dura, resistente al desgaste que produce la acción combinada del agua, el viento y los elementos contaminantes del medio ambiente al que esté expuesta. Es preferible que tenga un acabado pulido, para dificultar así la acumulación en su superficie de costras de suciedad, que sirven además de soporte a la acción de liquenes y microorganismos que acaban fisurando o destruyendo fa piedra.
El segundo aspecto a considerar es la unión o sujeción de las placas de la fachada, que puede realizarse mediante morteros, resinas o anclajes a base de tacos o de piezas metálicas para su unión a las fábricas o muros.
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES'' B/ARQ. WALTER ANTONIO PAUCAR FLORES
([i]!
Particularmente importante es el caso de las piezas situadas en los frentes de los fo~ados y en los salientes de balcones y terrazas. En ellos, el peligro de desprendimiento se ve agravado por la oxidación de las armaduras o de los zunchos perimetrales de los fo~ados o por el incorrecto diseño de las impermeabilizaciones o el aislamiento de estos cuerpos volados.
Finalmente debe considerarse que los materiales se dilatan y encogen debido a la acción del calor o el frío, por lo que nunca resulta aconsejable disponer las piezas excesivamente próximas, debiendo siempre dejar una separación entre ellas para que puedan absorber las pequeflas variaciones de sus dimensiones.
Si los paños alicatados o solados exteriormente superan verticalmente los 9 metros se recomienda disponer de una junta intermedia, preferentemente coincidiendo con la linea inferior de los forjados de plantas o cubierta. Las juntas verticales se harán coincidir con los huecos, y en ningún caso se situarán a una distancia entre sí superior a 6 metros. Acertar en la elección del material del aplacado, sujetarlo convenientemente y realizar periódicamente las operaciones de mantenimiento y conservación requeridas garantizará su durabilidad y la seguridad para los usuarios del edificio y los viandantes.
0.2. MODALIDADES
Por lo que respecta a la puesta en obra, existen dos modalidades distintas:
0.2.1. LA COLOCACIÓN SIN CÁMARAS DE AIRE
./ HERRAMIENTAS: Nivel de burbuja, metro, lápiz, plomada, llana dentada, taladro, aplanador, llana de goma, maza de goma, mesa de corte con agua o radial con disco diamantado, gafas de protección, guantes
MATERIALES: STONEPANEL de piedra natural de CUPA MAT, adhesivo ARDEX X7G FLEX
./ OBRA: Es conveniente medir bien la superficie a revestir, comprando un % más de la cantidad medida por las pérdidas que se puedan producir por recortes.
Stonepanel se puede colocar prácticamente sobre cualquier soporte cuidando que éste ese encuentre aplomado y alineado para no cargar en exceso el material de agarre.
Proyecto: "HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTERANTONIO PAUCAR FLORES
[[¡Jl
Es muy importante comprobar el estado de la pared a revestir, teniendo en cuenta los siguientes puntos.
-a) La resistencia, nivelación, adherencia e impermeabilización del soporte con una superficie plana, mecánicamente resistente y exenta de partes sueltas, grasas, aceites, pinturas, ceras y estar suficientemente seca.
--b) En reformas o saneamientos (no obra nueva) se debe retirar el revestimiento existente, en el caso de paredes pintadas, eliminar la pintura con un raspador, rellenar los agujeros o grietas con cemento para juntas.
·-c) Utilizar como adhesivo un cemento-cola flexible de altas prestaciones, tipo ARDEX X7G FLEX siguiendo las indicaciones del fabricante. Aplicar el adhesivo con llana dentada en doble encolado, extendiéndolo sobre la pared y el reverso de la baldosa. Es importante asegurarse que el adhesivo utilizado pueda soportar el peso de
la pieza (entre 6 y 12 kg dependiendo del modelo).
--d) Debe dejarse una junta de dilatación de aproximadamente 1 O mm coincidiendo con las juntas de partición, perimetrales y estructurales del edificio.
--e) En exteriores y para alturas superiores a dos metros si el adhesivo no garantiza al 100% el agarre, se debe incorporar un anclaje mecánico tradicional como la grapa, realizando dos taladros escotados (diámetro máximo 5mm) en la parte posterior de cemento en el canto largo superior de la pieza donde se introduce (con profundidad mínima 1,5 cm.} un alambre de acero inoxidable que se fija al muro soporte previamente taladrado para recibirla.
--f) CUPA MAT fabrica también el Stonepanel Sky que incorpora un anclaje mecánico de acero inoxidable
y
altas prestaciones ideal para las obras que precisen la colocación del panel en alturas superiores a dos metros.Trndruonat¡IIORTAREO. l~la!lrowtTH FIXIIG SYSTEII
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTER ANTONIO PAUCAR FLORES
!liJ:
A partir de dos metros se complementará la fijación del Stonepanel con anclaje mecánico.
Todos los paneles colocados por encima de los 2m de altura deben ser fijados con mortero cola y anclados con cinta perforada de acero inoxidable, ya que el Stonepanel Sky tiene un anclaje mecánico incorporado realizado en acero inoxidable
Se realizará un agujero en la pared, se insertará un taco de plástico y se alineará el agujero con la cinta metálica. Stonepanel Sky® puede ser atornillado usando un destornillador eléctrico. Este proceso será repetido con cada panel.
COLOCACIÓN DE LAS PIEZAS. Se inicia con la colocación de la fila inferior encajando las piezas de Stonepanel entre si. Al realizar la segunda fila se deben alternar las juntas de las piezas con respecto a la primera fila para evitar la visión de las juntas.
En el caso de muros con esquinas, se deberá siempre empezar por estas y con una pieza de esquina larga, colocando sobre ella la corta en la segunda fila para alternarlas
REMATES
Finish of thC' corn('r> in accordance with the dlagram.
__ ¿ ¿
CQtn~·r pt~("s: T\\O ~Tl""' .u•: ,i\.~rt1.1hle
tn ordcr to he ,1hle to \,11\ thc ¡v.nt'!..
Remate superior: Se cortarán las piezas según necesidad. Se perforará el canto de la parte superior de la pieza resultante con dos taladros para poder fijar los
Proyecto: "HOSPEDAJE TURJSTJCO DEL DISTRITO DE MIRAFLORES" 8/ARQ. WALTER ANTONiO PAUCAR FLORES
:.s1
anclajes mecánicos de los remates superiores. Se rozará la fábrica para alojar el enganche amorterando todo el conjunto.
ESQUINAS, PUERTAS Y VENTANAS.
Pieza Especial tipo 1.
La PE 1 corresponde a una pieza normal pero con la diferencia que se modifica la parte trasera.
Pieza Especial tipo
2.
La PE 2 se fabrica con la esquina incorporada, es por ello que at venir conformada de fábrica llega a obra lista para ser colocada.
En Inglete.
Se cortan las piezas haciendo una junta en inglete en función de la medida que necesitemos, a continuación se procede con la colocación de las mismas.
Proyecto: "HOSPEDAJE TURJSTICO DEL DISTRITO DE MIRA FLORES" 8/ARQ. WALTER ANTONIO PA UCAR FLORES
ímJ'i
Ventanas
ypuertas.
La instalación de Stonepanef en ventanas
ylas puertas se realiza mediante la pieza especial de tipo 1 o en inglete.
1 Amortemr· el pnrarnento y el Stonepanel con 11 .. 1na dentadn de 6-7 mm teniendo en cuen1 .. 1 fa vid;~ útil del patio (40 minutos).
'Recomend.lc..ione-c:; de nlnrlcr•.• c..ol,1·
Adh·-~h-o ron h~ot> c..ern<>nto~ 01p1,o;.~
p~"lt.l C.."!-f)(.~f(-5 de 'l ~' 15 tnm
()e;liZ~lMK."niO nulr,. \ prolong.1d0 IK'mpt.o .Jilletfíl
•\dh•.~'"'" sc~un ENI)-lft{N·mmZl i)e~pues de .:!8 dl3:> Z..f• Nlmm2 f>c-~J>U•:; de 1.1 ll(C.U>ll d~l (:J.Ior ~.5 N:mmZ
GU(A DE COI.OCACIÓN lnstaladón tradicional
2 Asent:tr rnedinnte mazo d~ gonll'. 3 Ren1.1te dt:" esquin<.'ls. Coloc.1r l.1s piez.u según el dibujo.
Al final de la hílad.1 ajust .. 1r la pieza cortándola con un .. 1 radinl.
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRA FLORES"
f'lc:r ... 1~ dee<-quu1.1: f,1~1co dO" ml."didOtS p..1r,1 poder Ollte-rn.:u 1.1<> ¡unl,l'>.
BIARQ. WALTER ANTONIO PAUCAR FLORES
([¡Ji
A JMriÍr de :l'" de altura ~e recoml.enda L-.
ÍMtaiMión de algún fipo 00 .anclaje mecánico.
1 Practic.:tr cuatro agujeros en el GUllO dd Ston('p.:mel corno se índic,l.
GUÍA DE COI.OCACJÓN ln~faladón con agujPro<; escotados
bCotitdO O !f?b.\j~ (Í<ol a~ui~Ko para aloj.lr ¡.mcho
2 Pmctic. .. 1r agujeros en el par€11nento para los ganchos. Los agujeros deben estar libres de polvo ..
Proceder como en el paso 1 de la inst.llación tradicional y colocar los ganchos tomándolos .. 1. la p\1red y al Stonepanel
0.2.2. LA COLOCACIÓN CON CÁMARA DE AIRE
Se establece una cámara de aire, entre el aplacado y el paramento del edificio lo que facilita una muy buena ventilación de la piedra.
La cámara, suele tener como minimo, una anchura de dos veces y media el espesor de la placa.
Los anclajes, deberán ser preferentemente de acero inoxidable, prescindiendo de elementos galvanizados, cuya durabilidad es mucho más reducida.
En zonas contaminadas y costeras, esta recomendación resulta obligatoria.
Para la elección de un modelo de anclaje, se deben de seguir las instrucciones del fabricante, quien normalmente facilita la información adecuada a través de sus catálogos comerciales.
Los anclajes para sujeción mecánica podrían ser:
./ Por su aspecto al exterior .. Anclajes vistos
* Anclajes de tornillo pasante
*Anclaje de uñeta (semivisto)
- Anclajes ocultos*De bulón
Proyecto: "HOSPEDAJE TURISTJCO DEL DISTRITO DE MIRAFLORES" 8/ARQ. WALTER ANTONIO PAUCAR FLORES
tJ:ill
* De ranura continua
*
De ranura aislada
* Taco de presión
* Sistema tornillo/adhesivo
./ Por su función- Anclaje de retención o antivuelco - Anclaje de carga o de sustentación
./ Por la forma de unión a la fábrica (o soporte)
·Directamente a la fébrica (soporte) .. A través de perfilaría metálica
Anclajes vistos
Anclajes de tornillo pasante Anclaje de uñeta (semivisto)
l
. ' 1 1 1 r-~:Anclajes ocultos De bufón
Imágenes cortesla Pr. L6 z G-Mesones
Por su función
Anclaje de retención o antivuelco.
Sólo soportan los esfuerzos horizontales debidos a la presión del viento
Anclaje de carga o de sustentación
De ranura continua
lE:?t~X3l
l?ªf~#J
De ranura aislada
~J r ~1
Además de los horizontales, soportan los esfuerzos verticales debidos al peso de la piedraProyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTERANTONIO PAUCAR FLORES
([ili
Por la forma de unión a la fábrica (soporte)
Directamente a la fábrica.
Mediante unión mecánica
inuigen~ wb Halfen
A través de perfilaría metálica de aluminio o de acero inoxidable
Las placas de piedra natural
Cuando el aplacado, se realiza sin cámara de aire el espesor de las piezas es en general inferior a cuando existe cámara de aire.
El cálculo del espesor, se puede realizar a partir de los esfuerzos de viento que dan lugar a diferentes momentos entre los puntos de anclaje.
Este es un espesor teórico que en la práctica, se ve normalmente superado por razones de seguridad, llegándose a la conclusión práctica en la mayoría de las rocas, de utilizar un espesor de 3 cm, cuando el anclaje es de bulón.
También puede verse incrementado el espesor, por razones de durabilidad, en zonas con heladas o contaminadas, donde el material se degrada más fácilmente.
Proyecto: "HOSPEDAJE TUR1STICO DEL DISTRITO DE MIRA FLORES'' BIARQ. WALTER ANTONIO PAUCAR FLORES
LmJ
15.3. MARCO CONCEPTUAL
5.3.1. PROPIEDADES DE LAS ROCAS
A) PROPIEDADES FISICAS:A.1. ISOTROPiA Y ANISOTROPÍA
Estos conceptos se utilizan para calificar el comportamiento de los materiales respecto a fas direcciones del espacio. Asf, un material es isótropo respecto de una propiedad determinada cuando esa propiedad no varia al variar la dirección en la que se mida la propiedad. En este caso, se dice que la propiedad es escalar. Por el contrario, un material es anisótropo cuando la propiedad varía según la dirección considerada. En este caso, la propiedad es vectorial.
A.2. DENSIDAD Y PESO ESPECÍFICO (ASTM #12·70)
Tanto la densidad como el peso especifico son propiedades que no dependen de la dirección de medida, esto es, son propiedades escalares
Aunque se utilizan indistintamente, los términos de densidad y peso específico no son idénticos. La densidad es la relación entre la masa
y
el volumen de la sustancia, midiéndose en unidades de masa/unidades de volumen (e.g., g/cc). El peso especifico es la relación numérica entre el peso de un cuerpoy
el peso de igual volumen de agua a 4°C, esto es la relación entre las densidades del cuerpo y la del agua. Esta propiedad es adimensional (no se expresa en términos de unidades determinadas) ya que es la relación entre dos cantidades con la misma dimensión. Dado que el volumen del agua varia con la temperatura, se toma como referencia la densidad del agua a 4°C.Densidad
=
masa/volumen (gr/cc)Peso especifico
=
Densidad cuerpo/Densidad agua a 4oc
En los minerales, ambas magnitudes son función de la estructura cristalina y la composición del mineral, así como de la temperatura y presión, ya que los cambios de estos factores provocan contracciones (descenso de T y/o aumentos de P) o expansiones (aumento de T y/o descenso de P) de las estructuras. Los cambios de estructura afectan a estas magnitudes; asi por ejemplo, la calcita presenta un peso especifico de 2. 72 y el aragonito 2.94, y el cuarzcrcx2.65 y el cuarzo-{3 2.40. La composición también afecta en el caso de los minerales solución sólida; asf por ejemplo, el peso especifico del olivino aumenta a medida que los átomos de Fe (más pesados) sustituyen a los de Mg (más
Proyecto: "HOSPEDAJE TURJST/CO DEL DISTRITO DE MIRA FLORES" BIARQ. WALTER ANTONIO PAUCAR FLORES
fml:
ligeros), pasando de 3.22 para el Mg2[Si04] (forsterita pura) a 4.41 para el Fe2{Si04) (fayalita pura).
Cuando se consideran otro tipo de sustancias (por ejemplo, rocas), la densidad o densidad real se define como la masa por unidad de volumen de una sustancia, esto es la razón entre la masa en reposo y su volumen, considerando sólo la parte Impermeable (esto es, excluyendo el volumen ocupado por los poros):
Dónde: p es la densidad {kg/m3)
M es la masa (kg) de la sustancia y
V es el volumen (m3) de la parte impermeable de la sustancia.
La densidad de algunos materiales de construcción se presenta en la Tabla 1.
Tabla 1. Densidad (kg/m3) de algunos materiales de construcción (de
Komar, 1987).
Acero
Cemento Portland Granito
2800
Arena cuarzosa ladrillo
2800 Vidrio Caliza Madera 1600
7800-7900 2900-3100
2700M 2600-2700
2500- 2500-3000 2400-2600
1500-
La densidad global (a veces también denominada densidad aparente) es la masa por unidad de volumen de un material en su estado natural, incluyendo poros y todo tipo de espacios abiertos:
~ ~
Dónde: po es la densidad global del material (kg/m3)
Proyecto: "HOSPEDAJE TURISTICO DEL DISTRITO DE MIRAFLORES" BIARQ. WALTERANTONIO PAUCAR FLORES
