MAQUINAS ELECTRICAS

(1)

_–

UNILAB

_–

1 kW

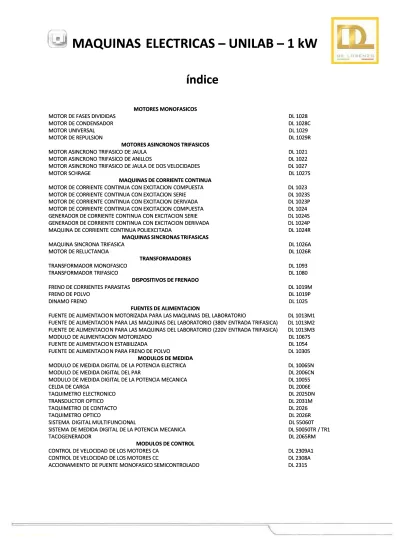

índice

MOTORES MONOFASICOS

MOTORES MONOFASICOS MOTOR

MOTOR DE DE FASES FASES DIVIDIDAS DIVIDIDAS DL DL 10281028 MOTOR

MOTOR DE DE CONDENSADOR CONDENSADOR DL DL 1028C1028C

MOTOR

MOTOR UNIVERSAL UNIVERSAL DL DL 10291029

MOTOR

MOTOR DE DE REPULSION REPULSION DL DL 1029R1029R

MOTORES ASINCRONOS TRIFASICOS MOTORES ASINCRONOS TRIFASICOS MOTOR

MOTOR ASINCRONO ASINCRONO TRIFASICO TRIFASICO DE DE JAULA JAULA DL 1021DL 1021 MOTOR

MOTOR ASINCRONO ASINCRONO TRIFASICO TRIFASICO DE DE ANILLOS ANILLOS DL DL 10221022 MOTOR

MOTOR ASINCRONO ASINCRONO TRIFASICO TRIFASICO DE DE JAULA JAULA DE DE DOS DOS VELOCIDADES VELOCIDADES DL DL 10271027 MOTOR

MOTOR SCHRAGE SCHRAGE DL DL 1027S1027S

MAQUINAS DE CORRIENTE CONTINUA MAQUINAS DE CORRIENTE CONTINUA MOTOR

MOTOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION COMPUESTA COMPUESTA DL DL 10231023 MOTOR

MOTOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION SERIE SERIE DL DL 1023S1023S MOTOR

MOTOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION DERIVADA DERIVADA DL DL 1023P1023P MOTOR

MOTOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION COMPUESTA COMPUESTA DL DL 10241024 GENERADOR

GENERADOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION SERIE SERIE DL DL 1024S1024S GENERADOR

GENERADOR DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA CON CON EXCITACION EXCITACION DERIVADA DERIVADA DL DL 1024P1024P MAQUINA

MAQUINA DE DE CORRIENTE CORRIENTE CONTINUA CONTINUA POLIEXCIPOLIEXCITADA TADA DL DL 1024R1024R MAQUINAS SINCRONAS TRIFASICAS

MAQUINAS SINCRONAS TRIFASICAS MAQUINA

MAQUINA SINCRONA SINCRONA TRIFASICA TRIFASICA DL DL 1026A1026A MOTOR

MOTOR DE DE RELUCTANCIA RELUCTANCIA DL DL 1026R1026R

TRANSFORMADORES TRANSFORMADORES TRANSFORMADOR

TRANSFORMADOR MONOFASICO MONOFASICO DL DL 10931093

TRANSFORMADOR

TRANSFORMADOR TRIFASICO TRIFASICO DL DL 10801080

DISPOSITIVOS DE FRENADO DISPOSITIVOS DE FRENADO FRENO

FRENO DE DE CORRIENTES CORRIENTES PARASITAS PARASITAS DL DL 1019M1019M FRENO

FRENO DE DE POLVO POLVO DL DL 1019P1019P

DINAMO

DINAMO FRENO FRENO DL DL 10251025

FUENTES DE ALIMENTACION FUENTES DE ALIMENTACION FUENTE

FUENTE DE DE ALIMENTACIOALIMENTACION N MOTORIZADA MOTORIZADA PARA PARA LAS LAS MAQUINAS MAQUINAS DEL DEL LABORATORIO LABORATORIO DL DL 1013M11013M1 FUENTE

FUENTE DE DE ALIMENTACIOALIMENTACION N PARA PARA LAS LAS MAQUINAS MAQUINAS DEL DEL LABORATORIO LABORATORIO (380V (380V ENTRADA ENTRADA TRIFASICA) TRIFASICA) DL DL 1013M21013M2 FUENTE

FUENTE DE DE ALIMENTACIOALIMENTACION N PARA PARA LAS LAS MAQUINAS MAQUINAS DEL DEL LABORATORIO LABORATORIO (220V (220V ENTRADA ENTRADA TRIFASICA) TRIFASICA) DL DL 1013M31013M3 MODULO

MODULO DE DE ALIMENTACION ALIMENTACION MOTORIZADO MOTORIZADO DL DL 1067S1067S FUENTE

FUENTE DE DE ALIMENTACIOALIMENTACION N ESTABILIZADA ESTABILIZADA DL DL 10541054 FUENTE

FUENTE DE DE ALIMENTACIOALIMENTACION N PARA PARA FRENO FRENO DE DE POLVO POLVO DL DL 1030510305 MODULOS DE MEDIDA

MODULOS DE MEDIDA MODULO

MODULO DE DE MEDIDA MEDIDA DIGITAL DIGITAL DE DE LA LA POTENCIA POTENCIA ELECTRICA ELECTRICA DL DL 10065N10065N MODULO

MODULO DE DE MEDIDA MEDIDA DIGITAL DIGITAL DEL DEL PAR PAR DL DL 2006CN2006CN MODULO

MODULO DE DE MEDIDA MEDIDA DIGITAL DIGITAL DE DE LA LA POTENCIA POTENCIA MECANICA MECANICA DL DL 1005510055 CELDA

CELDA DE DE CARGA CARGA DL DL 2006E2006E

TAQUIMETRO

TAQUIMETRO ELECTRONICO ELECTRONICO DL DL 2025DN2025DN

TRANSDUCTOR

TRANSDUCTOR OPTICO OPTICO DL DL 2031M2031M

TAQUIMETRO

TAQUIMETRO DE DE CONTACTO CONTACTO DL DL 20262026

TAQUIMETRO

TAQUIMETRO OPTICO OPTICO DL DL 2026R2026R

SISTEMA

SISTEMA DIGITAL DIGITAL MULTIFUNCIONMULTIFUNCIONAL AL DL DL 55060T55060T SISTEMA

SISTEMA DE DE MEDIDA MEDIDA DIGITAL DIGITAL DE DE LA LA POTENCIA POTENCIA MECANICA MECANICA DL DL 50050TR 50050TR / / TR1TR1 TACOGENERADOR

TACOGENERADOR DL DL 2065RM2065RM

MODULOS DE CONTROL MODULOS DE CONTROL CONTROL

CONTROL DE DE VELOCIDAD VELOCIDAD DE DE LOS LOS MOTORES MOTORES CA CA DL DL 2309A12309A1 CONTROL

CONTROL DE DE VELOCIDAD VELOCIDAD DE DE LOS LOS MOTORES MOTORES CC CC DL DL 2308A2308A ACCIONAMIENTO

(2)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

ACCESORIOS ACCESORIOS REOSTATO

REOSTATO DE DE ARRANQUE ARRANQUE DL DL 1017RHD1017RHD

REOSTATO

REOSTATO DE DE ARRANQUE ARRANQUE DL DL 1017RHD31017RHD3

REOSTATO

REOSTATO DE DE EXCITACION EXCITACION DL DL 1017RHE1017RHE

REOSTATO

REOSTATO DE DE EXCITACION EXCITACION DL DL 1017RHES1017RHES

MODULO

MODULO DE DE ARRANQUE ARRANQUE Y Y SINCRONIZACISINCRONIZACION ON DL DL 1022RHD31022RHD3 MODULO DE ARRANQUE Y SINCRONIZACION

MODULO DE ARRANQUE Y SINCRONIZACION DL 1026RHD3DL 1026RHD3

CONMUTADOR ESTRELLA

CONMUTADOR ESTRELLA – – TRIANGULO TRIANGULO DL DL 20352035 CONMUTADOR

CONMUTADOR DE DE POLARIDAD POLARIDAD DL DL 20362036

MODULO

MODULO DE DE CONDENSADORES CONDENSADORES DL 1028ACDL 1028AC MODULO

MODULO DE DE RESISTENCIA RESISTENCIA DL DL 1028AR1028AR

MODULO

MODULO DE DE INDUCTANCIA INDUCTANCIA DL DL 1028AL1028AL

MESA

MESA DE DE PARALELO PARALELO DL DL 10301030

VOLANTE

VOLANTE DL DL 10411041

TRANSFORMADOR

TRANSFORMADOR TRIFASICO TRIFASICO DL DL 10201020

BASE

BASE UNIVERSAL UNIVERSAL PARA PARA 2 2 MAQUINAS MAQUINAS DL DL 1013A1013A BASE

BASE UNIVERSAL UNIVERSAL PARA PARA 3 3 MAQUINAS MAQUINAS DL DL 1013B1013B CABLES

CABLES DE DE CONEXION CONEXION DL DL 1155A1155A

CARGAS Y REOSTATOS CARGAS Y REOSTATOS MODULO

MODULO CARGAS CARGAS Y Y REOSTATOS REOSTATOS DL DL 10171017 CARGA

CARGA CAPACITIVA CAPACITIVA DL DL 1017C1017C

CARGA

CARGA RESISTIVA RESISTIVA DL DL 1017R1017R

CARGA

CARGA INDUCTIVA INDUCTIVA DL DL 1017L1017L

MODULO MOTORIZADO DE CARGAS RESISTIVAS

MODULO MOTORIZADO DE CARGAS RESISTIVAS DL 2096DL 2096

SOFTWARE SOFTWARE SOFTWARE PARA EL LABORATORIO DE MAQUINAS ELECTRICAS

SOFTWARE PARA EL LABORATORIO DE MAQUINAS ELECTRICAS DL 8330SWDL 8330SW MODULO

MODULO DE DE ADQUISICION ADQUISICION / / CONTROL CONTROL DE DE DATOS DATOS DL DL 18931893 SOFTWARE PARA EL LABORATORIO VIRTUAL DE MQUINAS ELECTRICAS

SOFTWARE PARA EL LABORATORIO VIRTUAL DE MQUINAS ELECTRICAS DL EMVDL EMV MAQUINAS SECCIONADAS

(3)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MOTORES MONOFASICOS

MOTOR DE FASES DIVIDIDAS

DL 1028

Motor asíncrono monofásico de jaula de ardilla: posibilidad de funcionar con condensador externo permanente o solo utilizado para el arranque.

Características técnicas: • Potencia: 1.1 kW (0.6 kW) • Voltaje: 220 V • Corriente: 9.5 A (7.0 A) • Velocidad: 2880 rpm (2850 rpm), 50 Hz Accesorios:

DL 1028AC MODULO CONDENSADORES DE ARRANQUE DL 1028AR MODULO RESISTENCIA DE ARRANQUE DL 1028AL MODULO INDUCTANCIA DE ARRANQUE

MOTOR DE CONDENSADOR

DL 1028C

Motor asíncrono monofásico de jaula de ardilla de fases divididas y con condensador de marcha. Características técnicas: • Potencia: 1.1 kW (0.64 kW) • Voltaje: 220 V • Corriente: 6.5 A (6.2 A) • Velocidad: 2750 rpm (2850 rpm), 50 Hz • Capacidad: 36 µF • Cosφ: 0.98 (0.70)

MOTOR UNIVERSAL

_{DL 1029}

Motor monofásico de conmutador con devanados inductores en serie a los del rotor y en grado de funcionar ya sea con alimentación alterna que continua. Características técnicas: • Potencia: 0.3 kW ac /0.55 k W cc • Voltaje: 170 V ac/ 190 Vcc • Corriente: 6 A ac/ 4.5 A cc • Velocidad: 3300 rpm, 50 Hz

MOTOR DE REPULSION

DL 1029R

Motor monofásico de conmutador con rotor en cortocircuito.

Características técnicas:

• Potencia: 0.3 kW • Voltaje: 220 V • Corriente: 3.6 A

(4)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MOTORES ASINCRONOS TRIFASICOS

MOTOR ASINCRONO TRIFASICO DE

JAULA

DL 1021

Motor de inducción con devanados trifásicos en el estator y con jaula de ardilla anegada al rotor.

Características técnicas: • Potencia: 1.1 kVA • Voltaje: 220 /380 V Δ/Y • Corriente: 4.3 / 2.5 A Δ/Y • Velocidad: 2870 rpm, 50 Hz Accesorios:

DL 2035 CONMUTADOR ESTRELLA - DELTA

MOTOR ASINCRONO TRIFASICO DE

ANILLOS

DL 1022

Motor de inducción con devanados trifásicos tanto en el estator como en el rotor. Características técnicas: • Potencia: 1.1 kW • Voltaje: 220/380 V Δ/Y • Corriente: 4.7 / 2.7 Δ/Y • Velocidad: 3450 rpm, 50 Hz

MOTOR ASINCRONO TRIFASICO DE

JAULA DE DOS VELOCIDADES

DL 1027

Motor de inducción con devanado trifásico tipo Dahlander en el estator para realizar 2 o 4 polos y rotor de jaula de ardilla.

Características técnicas: • Potencia: 0.9/1.1 kW • Voltaje: 380 V • Corriente: 2.5/3.3 A • Velocidad: 1420/2830 rpm, 50 Hz Accesorios: DL 2036 CONMUTADOR DE POLARIDAD

MOTOR SCHRAGE

DL 1027S

Motor trifásico de velocidad variable, alimentación rotórica, excitación en derivación y escobillas registrables.

• Potencia: 0.25 - 1.85 kW • Voltaje: 380 V

• Corriente: 3.1 - 4.6 A

(5)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MAQUINAS DE CORRIENTE CONTINUA

MOTOR DE CORRIENTE CONTINUA

CON EXCITACION COMPUESTA

DL 1023

Posibilidad de funcionamiento también como generador.

Características técnicas: • Potencia: 1.1 kW • Voltaje: 220 V • Velocidad: 3600 rpm • Excitación: 180 V / 0.27 A Accesorios: DL 1017RHD REOSTATO DE ARRANQUE DL 1017RHE REOSTATO DE EXCITACION

MOTOR DE CORRIENTE CONTINUA

CON EXCITACION SERIE

DL 1023S

Características técnicas: • Potencia: 1.1 kW • Voltaje: 220 V • Velocidad: 2800 rpm Accesorios: DL 1017RHD REOSTATO DE ARRANQUE DL 1017RHES REOSTATO DE EXCITACION

MOTOR DE CORRIENTE CONTINUA

CON EXCITACION DERIVADA

DL 1023P

Características técnicas: • Potencia: 1.1 kW • Voltaje: 220 V • Velocidad: 3000 rpm • Excitación: 190 V / 0.28 A Accesorios: DL 1017RHD REOSTATO DE ARRANQUE DL 1017RHE REOSTATO DE EXCITACION

(6)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MAQUINAS DE CORRIENTE CONTINUA

GENERADOR DE CORRIENTE

CONTINUA CON EXCITACION

COMPUESTA

DL 1024

Posibilidad de funcionamiento también como motor.

Características técnicas: • Potencia: 0.75 kW • Voltaje: 220 V • Corriente: 3.4 A • Velocidad: 3450 rpm • Excitación: 160 V / 0.2 A Accesorios:

DL 1017RHE REOSTATO DE EXCITACION

GENERADOR DE CORRIENTE

CONTINUA CON EXCITACION SERIE

DL 1024S

Características técnicas: • Potencia: 0.75 kW • Voltaje: 220 V • Corriente: 3.75 A • Velocidad: 3000 rpm Accesorios:

DL 1017RHES REOSTATO DE EXCITACION

GENERADOR DE CORRIENTE

CONTINUA CON EXCITACION

DERIVADA

DL 1024P

Características técnicas:  Potencia: 0.75 kW • Voltaje: 220 V • Corriente: 3.4 A • Velocidad: 3000 rpm • Excitación: 200 V / 0.25 A Accesorios:

DL 1017RHE REOSTATO DE EXCITACION

MAQUINA DE CORRIENTE

CONTINUA POLIEXCITADA

DL 1024R

Adecuada para funcionar como motor o como generador con excitación compuesta, serie o derivada.

Accesorios:

DL 1017RHD REOSTATO DE ARRANQUE

DL 1017RHE REOSTATO DE EXCITACION PARA LA CONFIGURACION DERIVADA O COMPUESTA

(7)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MAQUINAS SINCRONAS TRIFASICAS

MAQUINA SINCRONA TRIFASICA

DL 1026A

Máquina con inductor liso y devanado trifásico inducido en el estator para funcionar sea como alternador que como motor síncrono.

Características técnicas: • Potencia: Alternador: 1.1 kVA Motor: 1 kW • Voltaje: 220/380 V D/Y • Corriente: 2.9/1.7 A D/Y • Velocidad: 3000 rpm • Excitación: 180 V / 0.47 A Accesorios:

DL 1026RHD3 REOSTATO DE ARRANQUE Y SINCRONIZACION DL 1030 MESA DE PARALELO

MOTOR DE RELUCTANCIA

DL 1026R

Motor síncrono trifásico con rotor de jaula sin excitación en corriente continua. Características técnicas: • Potencia: 0.5 kW • Voltaje: 220/380 V D/Y • Corriente: 3.6/2.1 A D/Y • Velocidad: 1500 rpm, 50 Hz

(8)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

TRANSFORMADORES

TRANSFORMADOR MONOFASICO

DL 1093

Transformador con núcleo de capa y devanados subdivididos. Posibilidad de uso también en monofásico.

Características técnicas: Como transformador: • Potencia nominal: 500 VA • Voltajes primarios: 220/380 V • Voltajes secundarios: 2 x 110 V Como autotransformador: • Potencia nominal: 500 VA • Voltaje: 220/380 V • Frecuencia: 50/60 Hz

TRANSFORMADOR TRIFASICO

_{DL 1080}

Transformador con núcleo de columnas y devanados subdivididos. Posibilidad de uso también como autotransformador.

• Potencia nominal: 1kVA

• Voltaje primario: 2 x 190V (fase) • Voltaje secundario: 2 x 70V (fase) • Frecuencia: 50/60 Hz

(9)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

DISPOSITIVOS DE FRENADO

FRENOS DE CORRIENTES PARASITAS DL 1019M

Rotor cilíndrico liso y estator de polos salientes.

Completo de 2 brazos, de los cuales uno con escala graduada y nivel de burbuja, peso y contrapeso de medida del par desarrollado por el motor. Posibilidad de montaje de la celda de carga.

• Voltaje máximo de alimentación: 250 Vcc • Velocidad máxima: 4000 rpm

• Potencia maxima en S3: 1.4 kW

FRENO DE POLVO

_{DL 1019P}

Freno electromagnético.

El freno incluye un ventilador para la refrigeración axial alimentado por el voltaje de red.

• Voltaje máximo de alimentación: 20 Vdc • Velocidad máxima: 4000 rpm

• Par máximo: 20 Nm

DINAMO FRENO

_{DL 1025}

Generador de corriente continua en el cual la carcasa es libre de oscilar alrededor del eje.

Características técnicas: • Potencia maxima: 1.1 kW • Potencia eléctrica: 0.75 kW • Voltaje: 220 Vcc • Corriente: 3.4 A • Velocidad máxima: 3000 rpm Accesorios: DL 1017R CARGA RESISTIVA

(10)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MODULOS DE ALIMENTACION

Adecudos para el suministro en corriente alterna, fija y variable, y en corriente continua, rectificada, fija y variable, para efectuar fácilmente todas las pruebas sobre máquinas eléctricas del laboratorio UNILAB y, en general, en un laboratorio de medidas eléctricas. Completos de pulsante de marcha con teleruptor, pulsante de parada, pulsante de emergencia de forma de hongo con desbloqueo con llave y protección magnetotérmica diferencial en las tomas de voltaje de red.

Conector para la protección de máxima velocidad de rotación de los motores y protección térmica. El panel frontal reporta los dispositivos de comando y los bornes de conexión, de norma CEI, claramente interconectados mediante un sinóptico reportado en serigrafía.

DL 1013M2

Voltajes de salida: CA variable 3x0-430 V, 5 A/ 3x0-240 V, 8 A CA fija 3x380 V + N, 16 A / 3x220 V, 8 A CA estandar fija 220 V, 10 A CC variable 0-240 V, 10 A /0-225 V, 1 A CC fija 220 V, 10 A Alimentación 3x380 V + N,50/60 Hz

DL 1013M3

Voltajes de salidas: CA variable 3x0-440 V, 4.5 A / 3x0-240 V, 8 A CA fija 3x380 V, 4.5 A / 3x220 V + N, 16 A CA estardar fija 127 or 220 V, 10 A CC variable 0-240 V, 10 A / 0-225 V, 1 A CC fija 220 V, 10 A Alimentación 3x220 V + N,50/60 Hz

DL 1013M1

Voltajes de salida: CA Variable 3x0-480 V, 5 A (programable) 3x0-240 V, 10 A (programable) CA fija 3x380 V + N, 16 A CA estardar fija 220 V, 10 A CC variable 0-290 V, 12 A (programable) 0-225 V, 1 A CC fija 220 V, 10 A Alimentación 3x380 V + N,50/60 Hz

(11)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MODULOS DE ALIMENTACION

FUENTE DE ALIMENTACION

MOTORIZADA

DL 1067S

Para alimentar con voltaje variable los dispositivos de frenado y las excitaciones de las máquinas con comando manual o automático.

• Salida CC: de 0 a 210 V, 2 A

• Regulación automatica de la excitación para mantener un voltaje constante

• Alimentación: 220 V, 50/60 Hz

ALIMENTADOR

DL 1054

Adecuado para alimentar con voltaje variable los dispositivos de frenado y las excitaciones de las máquinas.

• Salida: 0÷120V, 2 A o 0÷220V, 1 A. • Alimentación: monofásica de red

ALIMENTADOR PARA EL FRENO DE

POLVO

DL 10305

Adecuado para alimentar con voltaje variable el freno de polvo.

• Salida: 0÷10V, 2 A o 0÷20V, 2 A • Alimentación: monofásica de red

(12)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MODULOS DE MEDIDA

MODULO DE MEDIDA DIGITAL DE

LA POTENCIA ELECTRICA

DL 10065N

Medida en corriente continua de: voltaje, corriente, potencia y energía. Medida en corriente alterna de: voltaje, corriente, potencia, energía activa, energía reactiva, energía aparente, cosphi y frecuencia.

• Voltaje CC: 300 Vcc • Corriente CC: 20 Acc • Voltaje CA: 450 Vca • Corriente CA: 20 Aca • Potencia: 9000 W

Alimentación: monofásica, 90-260 V, 50/60 Hz Comunicación: RS485 con protocolo MODBUS RTU

MODULO DE MEDIDA DEL PAR

DL 2006CN

Adecuado para la medida del par generada por los motores por medio de una celda de carga aplicada al dispositivo de frenado.

• Alimentación: monofásica de red

• Indicación digital y salida analógica proporcional al valor medido

MODULO DE MEDIDA DIGITAL DE

LA POTENCIA MECANICA

DL 10055

Adecuado para la medición directa del par desarrollado por los motores mediante celda de carga y de velocidad de rotación mediante transductor óptico, con indicación de la potencia mecánica. Completo de alimentación variable en corriente continua para la excitación de los frenos o de la dinamo freno.

Indicación digital de los valores medidos y condicionamiento de los mismos a niveles de voltaje directamente compatibles con plotters o interfaces para la adquisición de datos para un trazado automático de las características electromecánicas de las máquinas.

Conector para la protección de máxima velocidad de rotación de los motores para la conexión a la fuente de poder.

• Par: 9.99 - 50.0 Nm (10 mV/dgt) • Velocidad: 6000 rpm (1 mV/rpm) • Potencia: 9990 W (1 mV/W) • Salida CC: 0-220 V, 2 A

(13)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

CELDA DE CARGA

DL 2006E

Extensimetro electrónico de resistencia, rango 150 N, para aplicar al dispositivo de frenado para la medida del par.

TAQUIMETRO ELECTRONICO

DL 2025DN

Adecuado para la medición de la velocidad de rotación mediante transductor, taquímetro u óptico, aplicado a la máquina.

Indicación digital con salida analógica proporcional al valor medido.

Completo de conector para la protección contra la máxima velocidad mediante conexión a la fuente de poder.

Alimentación: monofásica de red

TRANSDUCTOR OPTICO

DL 2031M

Adecuado para medir la velocidad de rotación mediante interruptor opto-electrónico y disco codificado, que puede ser utilizado también para medidas estroboscópicas.

Conector para la transmisión de la señal al taquímetro electrónico DL 2025D.

Predispuesto para el montaje sobre las máquinas del laboratorio.

TAQUIMETRO DE CONTACTO

DL 2026

Adecuado para medir la velocidad angular con indicación digital.

Campo de medición: 0 to 19,999 rpm.

Alimentación: 4 pilas de 1.5 V (UM 3), incluidas

TAQUIMETRO OPTICO

DL 2026R

Adecuado para medir la velocidad angular con indicación digital.

Campo de medición: 50 to 19,999 RPM Alimentación: 4 pilas 1.5 V (UM3), incluidas Completo de 5 glóbulos reflectores

(14)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

SISTEMA DIGITAL

MULTIFUNCIONAL (MDS)

DL 55060T

Módulo de medidas eléctricas y mecánicas. La unidad permite las siguientes medidas: Medidas eléctricas:

- CA: voltaje 10÷450V, corriente 0.3÷20A, potencia activa, potencia reactiva, potencia aparente, factor de potencia, cosphi, frecuencia, etc. - CC: voltaje <600V, corriente 0.3÷20A, potencia.

Medidas mecánicas:

- Par (0÷500 Nm), velocidad (0÷4000 rpm), potencia mecánica. HMI (Human-Machine Interface) display 7 ".

Conexiones disponibles: RS 485, Ethernet, USB. Protocol de comunicación: MODBUS RTU.

Posibilidad de control remoto por PC, tablet o teléfono inteligente a través de una red Ethernet.

Posibilidad de conectarse a una impresora, al ratón, al teclado o al pen drive para exportar los datos a través de un puerto USB.

Alimentación: 90-260VCA, 50/60Hz

SISTEMA DE MEDIDA DIGITAL DE LA

POTENCIA MECANICA

DL 50050TR

_–

DL 50050TR1

Puesta entre dos máquinas, permite medir el par, la potencia en el eje y la velocidad.

• Alimentación: 220 - 240 V CA monofásica, 50-60 Hz • Par nominal: - 17.50 Nm - + 17.50 Nm

• Potencia en el eje nominal: -5.50 kW - +5.50 kW • Velocidad nominal: -3000 rpm - + 3000 rpm • Par mecánico máximo: 25 Nm

• Salida tacometrica de retroacción: 14 V CC / 1000 rpm • Baud Rate: 9600 kB / 19200 kB

• Protocolo de adquisición de datos: Modbus RTU 8N1

TACOGENERADOR

DL 2065RM

Transductor que proporciona un voltaje proporcional a la velocidad angular. Se trata básicamente de un generador de corriente continua cuyo circuito de excitación se compone de un imán permanente, de modo que el flujo es constante, montado coaxialmente en la máquina bajo prueba.

Constante del tacogenerador: KT = 0.03 V/rpm At n = 3000 rpm, V = 90 V f.s.

(15)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MODULOS DE CONTROL

CONTROL DE VELOCIDAD DE LOS

MOTORES CA

DL 2309A1

Objetivo de este módulo es de demostrar la técnica PWM para el pilotaje de un inversor trifásico utilizado para el control de frecuencia variable de la velocidad de un motor asíncrono trifásico.

Inversor de control digital programable a través de un teclado.

El control de velocidad puede ser realizado a través del control manual por teclados o potenciómetros.

Las rampas de aceleración y deceleración pueden ser reguladas separadamente de 5 hasta 15 segundos approx. Inversión de la dirección de rotación. Medidor para la velocidad de rotación.

• Potencia : 1.5 kW

• Máximo voltaje de salida: 3 x 220 V ajustable • Corriente nominal : 7A

• Frecuencia de salida: de 0 a 240 Hz

• Relación V/F: constante hasta la frecuencia de base.

• Funcionamiento de voltaje constante para frecuencias más altas. • Frenado por corriente directa.

• Protección contra minimo/maximo voltaje de alimentación, protección térmica y limitación de la corriente de salida.

• Alimentación: monofásica de red Accesorios:

DL 1021 MOTOR ASINCRONO TRIFASICO DE JAULA DL 1019M FRENO DE CORRIENTES PARASITAS DL 2031M TRANSDUCTOR OPTICO

DL 1013A BASE

CONTROL DE VELOCIDAD DE LOS

MOTORES CC

DL 2308A

Regulador de puente monofásico total-controlado para el control de anillo abierto y cerrado de la velocidad del motor CC con excitación independiente (1 kW). Tres anillos de control: velocidad, corriente y voltaje de armadura.

Potenciómetros para la régulacion de la velocidad, para la limitación de la corriente y para la compensación de la caída de voltaje de armadura. Potenciómetro para la variación de la ganancia de los reguladores de velocidad y de corriente, con constantes de tiempo regulables por 3 grados.

Completo de rampas de aceleración y deceleración. Indicadores analógicos de velocidad, de voltaje y de corriente. Posibilidad de comando manual o automático a través de microprocesador dotado de convertidores A/D y D/A con voltajes de ingreso/salida de 0 a 10 V.

• Potencia: 1 kW

• Corriente del rotor: 10 A max

• Entrada del tacómetro: 9 V a 3000 rpm • Voltaje de excitación fijo: 220 Vcc, 1 A

• Voltaje de excitación variable: 0-220 Vcc, 0.8 A

• Alimentación: monofásica de red, galvánicamente aislada. Accesorios:

DL 2307/8M GRUPO DE MAQUINAS MOTOR/GENERADOR

Alternativa:

DL 1023 MOTOR CC DE EXCITACION COMPUESTA DL 1024P GENERADOR CC DE EXCITACION DERIVADA DL 2031M TRANSDUCTOR OPTICO

(16)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

CONTROL DE VELOCIDAD DE

MOTORES CC

DL 2315

Puente monofásico semi-controlado. Adecuado para el control de la velocidad de los motores en corriente continua con excitación independiente. El control viene efectuado regulando el periodo de conducción de un puente de tiristores de tipo semicontrolado monofásico, sea en anillo abierto que en anillo cerrado. Incluye tres anillos de control: velocidad, corriente y voltaje de armadura.

• Potencia del motor: 1.1 kW max. • Potencia del convertidor: 1.8 kW • Voltaje de armadura: 0 ÷ 180 V • Corriente de armadura: 10 A max. • Voltaje de excitación fija: 220 Vcc, 1 A • Voltaje de excitación: 200 V, 1 A Accesorios:

DL 1023P MOTOR DE CC CON EXCITACION DERIVADA DL 1017R CARGA RESISTIVA

DL 1019M FRENO DE CORRIENTES PARASITAS DL 1013A BASE UNIVERSAL

DL 1054 FUENTE DE ALIMENTACION PARA EL FRENO Aconsejado:

(17)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

ACCESORIOS

REOSTATO DE ARRANQUE

DL 1017RHD

Reóstato, variable de grados, para el arranque a mitad del par de los motores de corriente continua del laboratorio.

REOSTATO DE ARRANQUE

DL 1017RHD3

Reóstato trifásico, variable de grados, para el arranque a mitad del par de los motores de anillos del laboratorio.

REOSTATO DE EXCITACION

_{DL 1017RHE}

Adecuado para la excitación derivada de las máquinas de corriente continua y de las máquinas síncronas del laboratorio.

REOSTATO DE EXCITACION

DL 1017RHES

Adecuado para la excitación de las máquinas de corriente continua con excitación serie del laboratorio.

MODULO DE ARRANQUE Y

SINCRONIZACION

DL 1022RHD3

Reóstato de arranque rotorico para los motores de inducción trifásica de anillos con dispositivo de excitación para su sincronización con la frecuencia de red.

(18)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MODULO DE ARRANQUE Y

SINCRONIZACION

DL 1026RHD3

Reóstato de arranque para las máquinas síncronas trifásicas con dispositivo de excitación para la sincronización con la frecuencia de red.

CONMUTADOR ESTRELLA

-TRIANGULO

DL 2035

Para el arranque en configuración estrella/tríangulo de motores de inducción trifásica de jaula de ardilla.

CONMUTADOR DE POLARIDAD

DL 2036

Dispositivo para efectuar la conmutación del número de polos de los motores de tipo Dahlander.

MODULO DE CONDENSADORES

DL 1028AC

Grupo de condensadores para el arranque o la marcha normal del motor de fases divididas.

MODULO DE RESISTENCIA

DL 1028AR

Resistor accesorio para el arranque del motor de fases divididas.

MODULO DE INDUCTANCIA

DL 1028AL

(19)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MESA DE PARALELO DL 1030

Sincronoscopio de luces rotantes para efectuar el paralelo entre generadores síncronos o del alternador con la red.

VOLANTE DL 1041

Usado en las pruebas de reducción de la velocidad de las máquinas para determinar las pérdidas mecánicas, en el hierro y en el cobre, con excitaciones diferentes.

TRANSFORMADOR TRIFASICO DL 1020

Utilizado para la regulación fina de la voltaje de prueba de corto circuito con el motor de inducción.

BASE UNIVERSAL DL 1013A

Estructura en tubular de acero barnizado montada sobre soportes antivibratorios en goma, dotada de guías para el anclaje de una o dos máquinas y de cubrejuntas.

Completo de dispositivo de bloqueo de rotor de las máquinas asíncronas de anillos para la prueba de cortocircuito.

BASE UNIVERSAL DL 1013B

Estructura en tubular de acero barnizado montada sobre soportes antivibratorios en goma, dotada de guías para el anclaje de hasta tres máquinas y de cubrejuntas.

Completo de dispositivo de bloqueo de rotor de las máquinas asíncronas de anillos para la prueba de cortocircuito.

(20)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

CABLES DE CONEXION

DL 1155A

5 cables rojos, diámetro 4 mm., largo 25 cm., sección 0.75 mm2 5 cables negros, diámetro 4 mm., largo 25 cm., sección 0.75 mm2 5 cables rojos, diámetro 4 mm., largo 200 cm., sección 0.75 mm2 5 cables negros, diámetro 4 mm., largo 200 cm., sección 0.75 mm2 5 cables rojos, diámetro 4 mm., largo 50 cm., sección 1.5 mm2 5 cables negros, diámetro 4 mm., largo 50 cm., sección 1.5 mm2 4 cables rojos, diámetro 4 mm., largo 100 cm., sección 1.5 mm2 4 cables negros, diámetro 4 mm., largo 100 cm., sección 1.5 mm2 4 cables rojos, diámetro 4 mm., largo 200 cm., sección 1.5 mm2 4 cables negros, diámetro 4 mm., largo 200 cm., sección 1.5 mm2

2 cables amarillo-verdes, diámetro 4 mm., largo 50 cm., sección 1.5 mm2 2 cables amarillo-verdes, diámetro 4 mm., largo 100 cm., sección 1.5 mm2 2 cables amarillo-verdes, diámetro 4 mm., largo 200 cm., sección 1.5 mm2 El juego de cables es disponible mismo con terminals de seguridad 0.75 mm2 y 2.5 mm2 en lugar de 0.75 mm2 y 1.5 mm2 con el código DL 1155A-SC.

(21)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

CARGAS Y REOSTATOS

MODULO CARGAS Y REOSTATOS

DL 1017

Adecuado para realizar cargas mono-trifásicas capacitivas, resistivas e inductivas, variables de grados.

Completo de reóstatos para el arranque a mitad del par de los motores trifásicos y de corriente continua, variables de grados, y de reóstato lineal de excitación.

• Potencia máxima: 3 x (275 VAR cap + 400 W +300 VAR ind)

CARGA CAPACITIVA

DL 1017C

• Carga mono-trifásica capacitiva, variable de grados. • Potencia máxima: 3 x 275 VAR

• Voltaje máximo: 220/380 V Δ/Y

CARGA RESISTIVA

DL 1017R

• Carga mono-trifásica resistiva, variable de grados. • Potencia máxima: 3 x 400 W

CARGA INDUCTIVA

DL 1017L

• Carga mono-trifásica inductiva, variable de grados. • Potencia máxima: 3 x 300 VAR

MODULO MOTORIZADO DE CARGAS

RESISTIVAS

DL 2096

Adecuado para realizar cargas mono-trifásicas resistivas con control manual o automático.

• Resistencia: 3 x (1320 - 120) Ω • Corriente: 3 x 1.8 A

(22)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

SOFTWARE PARA EL LABORATORIO DE MAQUINAS ELECTRICAS - DL 8330SW

Este software cubre todos los argumentos de studio y las actividades de experimentación que son desarrollados en un laboratorio computerizado de máquinas eléctricas. Soporta los siguientes tipos de máquinas:

 Transformadores monofásicos y trifásicos  Máquinas de corriente continua

 Máquinas síncronas  Máquinas asíncronas

Esta dividido en 2 secciones a continuacón descritas:



Sección didáctica:

En esta sección se ilustra la prueba que debe desarrollarse proporcionando todas las informaciones relativas:

 Esquema general de la prueba  Introducción de los instrumentos  Modalidad de desarrollo

 Magnitudes que se deben adquirir por los instrumentos y magnitudes que se deben calcular  Gráficos característicos de la prueba



Sección Operativa:

En esta sección se ilustra cono deben ser conectados los instrumentos para la ejecución y se pone en marcha la ejecución del programa de gestión de las pruebas mismas. Este ultimo se presenta con:

 Una ventana de control, que permite introducir el nombre del estudiante y los datos característicos de la máquina y

que contiene, además, los mandos para operar durante las pruebas automática y semiautomática;

 Una ventana del esquema del sistema de medida, que contiene el esquema de bloques del sistema de medida, con

las indicaciones de las variables procedentes de los instrumentos, actualizadas en tiempo real;

 Una ventana Spreadsheet, que contiene la hoja electrónica donde son establecidos los valores de las medidas

durante la ejecución de las pruebas;

 Una vez terminada la prueba se pueden abrir más ventanas gráficas, donde se pueden visualizar de forma gráfica los

datos recogidos.

Durante la ejecución AUTOMATICA de la prueba el usuario manda el arranque de la prueba y el programa provee automáticamente la variación de la condición del sistema y la adquisición de los parámetros de interés. En este caso son necesarios un modulo de interfaz (DL 1893) y los módulos motorizados pilotados mediante el ordenador, además, naturalmente, a los módulos de medida digital para la adquisición y la transferencia de los datos experimentales.

Durante la ejecución SEMIAUTOMATICA de la prueba el usuario introduce manualmente el valor de los parámetros del sistema (a través de alimentadores no motorizados) y manda la adquisición de las variables de interés por parte del programa. El software permite una completa elaboración gráfica de los resultados obtenidos. Pueden ser abiertos y visualizados contemporaneamente diferentes gráficos. Estos gráficos pueden ser de dos tipos: gráficos temporales (que indican la trayectoria en el tiempo de las variables adquiridas) o gráficos del tipo XY, donde se pueden seleccionar las variables para introducer en los ejes X e Y. El software permite también la impression de todos los datos de la prueba relativamente a: datos del estudiante y de la máquina en prueba, datos de la hoja electrónica, gráficos.

(23)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

Las pruebas previstas, para los diferentes tipos de máquinas eléctricas, son las siguientes:

TRANSFORMADORES

Prueba en vacío

Prueba en corto circuito

Medida de la resistencia de bobinado Medida de la relación de transformación Prueba directa

Cálculo de la eficiencia convencional

MAQUINAS DE CORRIENTE CONTINUA

Medida de la resistencia interna

Cálculo de la eficiencia convencional de un generador CC Características de magnetización de un generador CC Características externas de un generador CC

Características de regulación de un generador CC Prueba en vacío de un motor CC

Prueba directa de un motor CC con freno electromagnético  Prueba directa de un motor CC con dynamo freno

MAQUINAS SINCRONAS

Características de corto circuito Características de magnetización Medida de la resistencia de bobinado Características externas

Características de regulación

Prueba en vacío de una máquina síncrona como motor Paralelo de una máquina síncrona con la red

Diagrama de la curva “V”de un motor síncrono

MAQUINAS ASINCRONAS

Prueba en vacío de un motor asíncrono trifásico

Prueba en corto circuito de un motor asíncrono trifásico

Medida de la resistencia interna de un motor asíncrono trifásico

Medida de la relación de transformación de un motor asíncrono trifásico Prueba directa de un motor asíncrono trifásico con freno electromagnético Prueba directa de un motor asíncrono trifásico con dinamo freno

Configuración PC:

Sistema operativo: Windows

Puerto USB para la connexion de la unidad DL 1893 Lector de CD-ROM

MODULO DE CONTROL /

ADQUISICION DE DATOS

DL 1893

• Alimentación de un puerto USB, < 100mA • 2 salidas de relé

• 2 salidas analógicas, convertidor serial D/A a 8 bit Salida: -10/+10 V

• 8 entradas analógicas, convertidor A/D a 12 bit Entrada: -10/+10 V

(24)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

SOFTWARE PARA EL LABORATORIO VIRTUAL DE MAQUINAS ELECTRICAS DL EMV

Este e-Training Package transforma el Ordenador en un Laboratorio de Máquinas Eléctricas, donde se pueden efectuar todas las actividades didácticas relacionadas con el estudio y la experimentación sobre las máquinas mismas, sin la necesidad de ningún tipo de aparato: todo es simulado en modo virtual.

Soporta los siguientes tipos de máquinas:

 Transformadores monofásicos y trifásicos  Máquinas de corriente continua

 Máquinas síncronas  Máquinas asíncronas

Esta dividido en 3 secciones a continuación descritas:

 Estudio:

En la sección relativa al estudio de las máquinas eléctricas son ilustrados, con la tecnología hipertextual del World Wide Web de Internet:

 El principio de funcionamiento  La estructura base

 Las características

En esta sección se ha hecho un gran uso de instrumentos multimediales (dibujos, imágenes, fotos) y técnicas hipertextuales para ilustrar los diferentes components de las máquinas eléctricas y para proporcionar cada vez el recorrido más sencillo para el aprovechamiento de las informaciones.

 Diseño:

En la sección relativa al diseño se simula, de manera virtual sobre el PC, el proceso de diseño y contrucción de la máquina eléctrica.

Una vez abastecidos los parámetros principales del proyecto (por ej.: potencia nominal, corriente nominal, frecuencia, etc.), el ordenador procede paso-paso al dimensionamiento de la máquina. Dibujos de los detalles eléctricos y mecánicos y secciones completan esta parte para ilustrar de manera detallada el proceso constructivo.

Todos los datos (parámetros introducidos y resultados obtenidos) pueden ser guardados en un archivo personal que constituye un banco de datos de máquinas eléctricas.

Por cada máquina son exigidos los parámetros de proyecto y son calculados los parámetros constructivos. Todos estos parámetros sirven para la ejecución de las pruebas y para la eventual construcción efectiva de la máquina eléctrica.

 Pruebas de funcionamiento:

En la sección relativa a las pruebas de funcionamiento se simula, en el ordenador, la ejecución de las pruebas típicas sobre la máquina diseñada: prueba en vacío, prueba con corto circuito, prueba con carga, etc.

Esto permite una inmediata verificación de los objetivos de proyecto de la máquina, sin tener que construir la máquina misma.

En esta fase la máquina puede ser acoplada (por ejemplo para la prueba con carga) con otras máquinas presentes en el banco de datos. Cada prueba está acompañada por la relativa descripción que ilustra los objectivos y las modalidades de ejecución de la prueba misma.

Durante la ejecución de la prueba son visualizados sobre el monitor los valores de los parámetros, adquiridos con instrumentos virtuales, y es possible trazar los gráficos típicos, seleccionando los parámetros de interés.

(25)

MAQUINAS ELECTRICAS

_–

UNILAB

_–

1 kW

MAQUINAS SECCIONADAS

De Lorenzo puede suministrar las máquinas del laoratorio también en la versión seccionada.

Para pedirlas es suficiente añadir al código el sufijo “SEZ” (por ej.: si DL 1021 es el código de la máquina, DL 1021SEZ es el código dela misma máquina en la versión seccionada).

Ejemplos:
