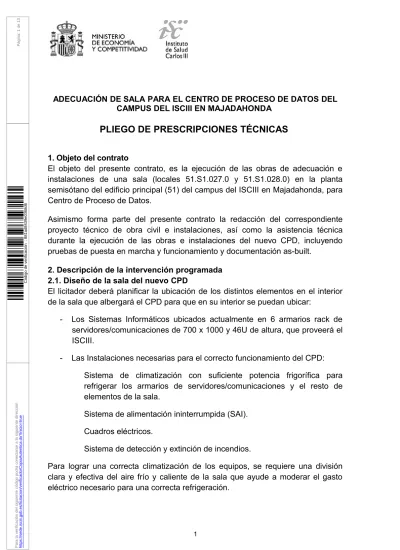

PLIEGO DE PRESCRIPCIONES TÉCNICAS

(1)

ADECUACIÓN DE SALA PARA EL CENTRO DE PROCESO DE DATOS DEL CAMPUS DEL ISCIII EN MAJADAHONDA

PLIEGO DE PRESCRIPCIONES TÉCNICAS

1. Objeto del contrato

El objeto del presente contrato, es la ejecución de las obras de adecuación e instalaciones de una sala (locales 51.S1.027.0 y 51.S1.028.0) en la planta semisótano del edificio principal (51) del campus del ISCIII en Majadahonda, para Centro de Proceso de Datos.

Asimismo forma parte del presente contrato la redacción del correspondiente proyecto técnico de obra civil e instalaciones, así como la asistencia técnica durante la ejecución de las obras e instalaciones del nuevo CPD, incluyendo pruebas de puesta en marcha y funcionamiento y documentación as-built.

2. Descripción de la intervención programada 2.1. Diseño de la sala del nuevo CPD

El licitador deberá planificar la ubicación de los distintos elementos en el interior de la sala que albergará el CPD para que en su interior se puedan ubicar:

- Los Sistemas Informáticos ubicados actualmente en 6 armarios rack de servidores/comunicaciones de 700 x 1000 y 46U de altura, que proveerá el ISCIII.

- Las Instalaciones necesarias para el correcto funcionamiento del CPD:

Sistema de climatización con suficiente potencia frigorífica para refrigerar los armarios de servidores/comunicaciones y el resto de elementos de la sala.

Sistema de alimentación ininterrumpida (SAI).

Cuadros eléctricos.

Sistema de detección y extinción de incendios.

Para lograr una correcta climatización de los equipos, se requiere una división clara y efectiva del aire frío y caliente de la sala que ayude a moderar el gasto eléctrico necesario para una correcta refrigeración.

Código de verificación : 881ad8439e0368d6

(2)

Los sistemas de comunicaciones se ubicarán en la sala que actualmente ocupa el CPD ahora en funcionamiento (51.S1.031.0), de manera que queden diferenciados del nuevo CPD.

2.2. Adecuación de obra civil

Las actuaciones constructivas representan el conjunto de trabajos a realizar en la obra civil para la adaptación de la sala y son las que permitirán un recinto resistente al fuego, unos elementos estructurales adecuados al uso del CPD y unos accesos adecuados al movimiento de maquinaria e instalaciones.

El alcance de las tareas de construcción contempla:

- Demolición de la pared entre salas.

- Clausura de Puerta de la sala 1.

- Desmontaje de la puerta de la sala 2 y remodelación del hueco dejado tras el mismo para la ubicación de una puerta EI-90 en dos hojas con mecanismo antipánico y apertura hacia el pasillo.

(3)

- Instalación de un nuevo suelo técnico conductivo y con resistencia estructural máxima de 1.500 kg/m2, con clasificación de reacción al fuego M1 según UNE 23727-90.

- Creación de rampa fija antideslizante con pendiente de un 10% entre el suelo del pasillo y el suelo técnico, para el acceso de mercancías al CPD.

- Canalización desde el cuadro general de baja tensión (CGBT).

- Conducciones de agua y desagüe para el correcto funcionamiento de las unidades de refrigeración.

- Construcción de una bancada de nivelación para la instalación de los motoventiladores (condensadoras de climatización) necesarios de los equipos de clima.

- Calos pasamuros necesarios para el paso de las canalizaciones exteriores al CPD (líneas frigoríficas, acometidas eléctricas y cables de comunicaciones) así como su sellado con elementos resistentes al fuego y al agua.

- Comprobación y en su caso adecuación (protección e impermeabilización), de la solución constructiva del techo de ambas salas que se encuentra bajo el patio interior del edificio 51, con objeto de asegurar la estanqueidad de la nueva sala del CPD.

- Pinturas (paredes, suelo, techo).

- Limpieza.

2.3. Adecuación de la instalación eléctrica de la sala

El adjudicatario dotará al CPD del sistema de alimentación eléctrica necesario para garantizar el suministro de energía eléctrica estable y de alta calidad, incluso en caso de caída del suministro de la red pública.

El alcance de la instalación eléctrica contempla:

- Instalación de la acometida eléctrica desde el cuadro General de Baja Tensión del edificio (CGBT), situado a no más de 50 metros de la sala, por bandeja aérea a través del pasillo que une los dos centros.

(4)

- Conexión con grupo electrógeno instalado en el ISCIII, así como instalación de todos los elementos necesarios para realizar la conmutación red-grupo ante un fallo en el suministro de la red pública y posterior recuperación. El sistema de conmutación deberá ser programable para evitar recuperaciones innecesarias ante falsas restauraciones de suministro de la red pública.

- Cuadros de mando eléctricos y protección del CPD. Todos los cuadros ofertados deberán poseer la capacidad de ser gestionados mediante interfaces WEB y SNMP.

- Distribución mediante canalización electrificada (CEP) sobre la fila de racks de sistemas informáticos (conocidos como Blindobarras). La canalización prefabricada se regula en la norma CEI 60439-2 que estipula los requisitos adicionales específicos de dicha canalización. Cada armario dispondrá de al menos dos circuitos monofásicos de 32 amperios.

- Distribución de Potencia dentro del armario (PDU): se contemplará el montaje en vertical, ocupando cero U, de dos PDUs por rack. Las PDUs las proporcionará el ISCIII.

- Alumbrado Convencional y Emergencia.

- Sistemas de Alimentación Ininterrumpida (SAI), con redundancia N+1 en paralelo o mejor. Cada SAI deberá poder asumir toda la carga de la sala de manera independiente, disponiendo de una autonomía de al menos 10 minutos. Las SAIs ofertadas deberán poseer la capacidad de ser gestionados mediante interfaces WEB y SNMP.

Cada uno de los equipos SAI se alimentará desde su cuadro de SAI independiente y dispondrá tanto de un sistema de Bypass interno como de un sistema de By-pass de mantenimiento externo en el cuadro, que permita realizar maniobras de sustitución del elementos sin “paso por cero” de la instalación.

Por razones de homogeneidad con el resto de salas de equipos informáticos del ISCIII y persiguiendo el objetivo de máxima calidad en todos los componentes de la sala, toda la instalación eléctrica se deberá hacer con componentes de Schneider Electric o de fabricantes homologados por Schneider.

(5)

Asímismo, los equipos SAIs deberán ser fabricados por APC-Schneider, Emerson Network Power o fabricantes homologados por estos.

2.4. Adecuación de la instalación de climatización

El adjudicatario suministrará los elementos necesarios para dotar a la sala de una adecuada estabilidad en la temperatura y humedad para el buen funcionamiento de los sistemas informáticos, teniendo en cuenta los rangos de temperatura y humedad definidos por ASHRAE 2008 para Data Center.

Dado que el CPD albergará racks de servidores tradicionales, cada uno de los cuales puede consumir unos 2 kW, y racks de servidores de alta densidad, con un consumo que puede llegar a ser superior a los 20 kW, se tendrá en cuenta para los cálculos de potencia de refrigeración un consumo medio por racks de servidores/comunicaciones de 6 kW.

La solución de refrigeración propuesta deberá:

- Proporcionar redundancia ante el fallo de uno de sus componentes.

- Estar basada en la modularidad, escalabilidad y flexibilidad del diseño.

- Ser una solución de alta eficiencia energética responsable con el medio ambiente.

- Permitir la gestión del equipamiento instalado mediante una consola de administración web.

- Asegurar un mantenimiento sencillo del equipamiento.

-

Los equipos de climatización serán conectados al cuadro eléctrico central del CPD y protegidos bajo el grupo electrógeno. Los equipos deberán poseer la capacidad de re-arranque automático tras un corte en el suministro eléctrico.

Los equipos también se conectarán al sistema de detección PCI, para que en el caso de una detección positiva, se apaguen y eviten favorecer la situación de riesgo.

Los equipos deben integrarse estéticamente con el resto de elementos de la sala, tipo in-row.

(6)

Todos los equipos de climatización trabajarán de forma simultánea, repartiéndose la carga entre ellos. De este modo las maquinas envejecerán de forma similar.

Para mantener las condiciones de humedad requeridas, todas las unidades de climatización dispondrán de humidificadores, los cuales deben recibir un aporte continuo de agua desde la red de abastecimiento prevista a través del falso suelo.

Se realizará una estructura de pasillo frio / pasillo caliente, instalándose tapas ciegas en las unidades no ocupadas por equipos informáticos y un techo translucido en su parte superior. Asimismo estará dotado de puerta de acceso.

Con esto se pretende conseguir un aumento en el rendimiento de los sistemas de climatización, evitándose las mezclas entre los flujos de aire frío y caliente dentro de la sala.

Siguiendo los principios expuestos anteriormente, los equipos de climatización deberán ser fabricados por APC-Schneider, Emerson Network Power, Stulz o fabricantes homologados.

2.5. Instalaciones de detección, alarma y extinción de incendios

Se dotará a la sala de las instalaciones y elementos adecuados de protección contra incendios, teniendo en cuenta los siguientes principios ante la aparición de una situación de alerta:

- Reducir la probabilidad de que un fuego comience.

- Reducir la probabilidad de que un fuego se disperse.

- Reducir el daño mínimo que un fuego puede causar.

En las ofertas se definirán tres aspectos:

- Definición de zonas de seguridad de incendios.

- Sistema de Detección por aspiración VESDA.

- Sistema de Extinción por gas inerte tipo NOVEC-1230.

2.6. Cableado de datos

Se dotará a la sala del CPD del cableado necesario para la interconexión con el nodo central de comunicaciones a ubicar en sala diferenciada del nuevo CPD), según los estándares más exigentes en la actualidad.

(7)

Igualmente, se proporcionará la conectividad entre el nuevo CPD y las líneas troncales que llegan a la sala de operadores, situada a no más de 30 metros. Se estiman unas 8 conexiones para este propósito.

En cuanto a la conectividad interna, cada rack de servidores dispondrá de las siguientes conexiones:

- 24 puertos RJ45 con destino a la parte frontal del rack de comunicaciones.

- 24 puertos RJ45 con destino a la parte trasera del rack de comunicaciones.

- 8 conexiones (16 fibras) al rack de comunicaciones con conectores LC-LC.

Junto con el cableado anterior, se realizará el cableado de los puntos de red en cobre, para dar servicio a las conexiones de la monitorización de las instalaciones del CPD. Conexiones contra los diferentes equipos/servicios dentro del CPD, como pueden ser SAI, cuadros, cámaras de video vigilancia, etc.

El cableado UTP se terminará en paneles de 24 puertos RJ 45 Cat 6A en cada uno de los armarios, con su correspondiente pasahilos.

El cableado cumplirá la categoría 6A, que permite conexiones Ethernet hasta de 10G. Todos los componentes del canal básico, incluyendo latiguillos serán del mismo fabricante y del mismo sistema 10Gb/s.

El cable UTP cumple con los requerimientos 10 Gigabit Ethernet de la norma IEEE 802.3an, la normativa ISO/IEC 11801 Clase EA y la categoría 6A de la norma ANSI/TIA-568-C.2.

Así mismo, se incluirán 100 latiguillos UTP cat. 6A para 10GB, de 3 metros.

En cuanto a fibra, el cableado cumplirá la categoría OM3 50/125, que permite conexiones Ethernet hasta de 10G. La conectorización se realizará mediante Pig- tail por fusión en campo.

Se incluirán 50 latiguillos de fibra OM3 LC-LC, de 3 metros.

Se identificará el cableado tanto en los latiguillos de parcheo, en los paneles y en los extremos del cable multifibra. Cada etiquetación se realizará con identificadores apropiados para cada caso, que serán altamente legibles y que se mantendrán permanentemente sin riesgo de caerse o desvanecerse por el paso del tiempo.

Los mazos de cableado de enlaces entre racks se distribuirán por encima de ellos a través de bandeja instalada a tal efecto.

(8)

Se realizarán pruebas al 100% de los enlaces de la red mediante un escáner mínimo nivel III para redes, el medidor estará caracterizado para el método prueba de enlace permanente con base a la EIA/TIA e ISO/IEC 11801 de acuerdo a la categoría del cableado instalado.

Las pruebas se harán con un medidor certificado y calibrado para pruebas de cableado de mínimo a 900 MHz que muestre además del margen de la medición en decibeles (dB) para cada combinación de pares.

El reporte de prueba realizada a cada enlace deberá mostrar un margen de paso libre en el peor caso no menor a 1 dB en enlace permanente.

2.7. Armarios rack

Se incluye en este apartado la provisión de los armarios Rack y los accesorios necesarios para el correcto alojamiento de los equipos informáticos.

Las dimensiones de los armarios son:

o Armario servidores: 6 unidades de 46U x 700 x 1000 o Armario comunicaciones: 1 unidad de 46U x 800 x 1000 o Color negro.

Las características principales de los armarios son:

o Perfiles delanteros y traseros desplazables y provistos de numeración para identificar la posición de los equipos.

o Los racks tienen ventilación delantera y trasera por medio de puertas agujereadas.

o Los armarios poseen techo con espacios adaptados al paso de cables con cierres de corredera para ajustar el hueco al mínimo paso de cables.

o Los armarios incluyen paneles ciegos, pasahilos y organizadores de cables necesarios para la correcta y ordenada instalación de los equipos en el CPD.

2.8. Sistema de monitorización ambiental

(9)

Además de la monitorización integrada en los elementos suministrados (cuadros eléctricos, máquinas de climatización, etc.), se incluirá un sistema de monitorización ambiental para supervisar los siguientes elementos:

- Sondas de temperatura y humedad en al menos 4 puntos de la sala.

- Sondas de inundación para las máquinas de climatización, así como en todos aquellos calos que comuniquen al CPD con el exterior.

- Contactos secos para monitorizar estado/averías de otros elementos: grupo electrógeno, central de incendios, etc.

Por homogeneidad con el parque existente en el ISCIII, los equipos a instalar serán fabricados por HW group s.r.o. o fabricantes homologados por este.

El sistema ofertado dispondrá de conectividad SNMP, así como consola web de gestión y administración.

2.9. Sistemas de seguridad y control de acceso

Se proveerá a la nueva sala del CPD de los siguientes sistemas de seguridad:

- Sistema de control de accesos para la puerta de entrada al CPD, basado en lector de huella y tarjeta Mifare, sin display ni teclado. Admitirá los siguientes modos de identificación: sólo huella, solo tarjeta o huella + tarjeta.

- Sistema de Videovigilancia IP compuesto por 3 cámaras fijas con foco IR, con el objetivo de controlar el acceso al CPD y a las zonas de acceso a los racks.

Todos los sistemas ofertados estarán basados en tecnología Ethernet deberán ofrecen la total integración con el resto de los sistemas de acceso y vigilancia:

- Sistema de control de acceso existente: dispositivo BIO-LCT - Bioentry Plus.

- Sistema de videovigilancia: basado en cámaras Axis.

Se incluirán las licencias necesarias para incorporar las cámaras de vigilancia en el servidor e-NetCam existente.

3. Ejecución técnica del contrato: documentación técnica

En un plazo máximo de 15 días a partir de la adjudicación, la empresa debe aportar el proyecto de la instalación. Una vez finalizada la instalación se presentará el proyecto as-built.

Tras la ejecución de todas las instalaciones y antes del cierre del Proyecto, el adjudicatario entregará la documentación final de la instalación en la cual se

(10)

- Memoria técnica de la instalación con la descripción de cada uno de los subsistemas instalados.

- Medidas de contingencia contempladas.

- Esquemas generales de todos los subsistemas instalados.

- Planos detallados de cada uno de los subsistemas instalados.

- Inventario y Manuales de todo el equipamiento suministrado e instalado. Se incluirá la siguiente información de cada equipo: número de serie, fabricante y modelo.

- Documentación de las configuraciones y parametrizaciones de cada uno de los subsistemas.

- Documentación del Plan de Garantía (garantía de fabricante de los equipos instalados y mantenimiento preventivo y correctivo a realizar por el adjudicatario).

Con objeto de proceder a la legalización de las instalaciones realizadas, se realizará el registro en Industria de la instalación eléctrica de baja tensión que compone la infraestructura del CPD, para lo que se redactará un proyecto por un técnico competente.

La realización de las obras de adecuación objeto del contrato se realizarán cumpliendo con la normativa de seguridad y prevención de riesgos laborales.

Para la ejecución del contrato se estará a lo dispuesto por el Área de Obras, Mantenimiento y Asuntos Generales del ISCIII.

4. Seguimiento de las obras

Cada quince días se realizará una reunión de seguimiento. El adjudicatario elaborará y entregará un Informe de Seguimiento de la instalación que incluirá la siguiente información:

- Fechas y Estado de entrega del material.

- Avance de la ejecución de los trabajos y previsiones futuras.

- Revisión de la Planificación de la ejecución de cada uno de los sistemas a instalar.

- Listado de incidencias y acciones a realizar durante la ejecución del proyecto.

(11)

5. Garantías y mantenimiento de las instalaciones

Todo el equipamiento ofertado contará con una garantía de 3 años.

Por otra parte, el adjudicatario estará obligado a realizar los trabajos de mantenimiento preventivo y correctivo durante el periodo de un (1) año desde la recepción de las obras, que cubrirá las siguientes situaciones:

- En cuanto al mantenimiento correctivo, este incluye la subsanación o reparación de problemas, averías y deficiencias de las infraestructuras de dicho CPD que impidan la completa disponibilidad de los sistemas con plena capacidad de operación, incluyendo:

o Instalación eléctrica o Climatización

o Sistema de Protección contra Incendios

o Sistema de control de accesos y videovigilancia o Cableado de Red

- El contrato de mantenimiento incluirá, como mínimo, 2 visitas anuales de mantenimiento preventivo en las que se deberán revisar los siguientes elementos, junto con las verificaciones y comprobaciones que se detallan para cada una de las instalaciones:

o Instalación eléctrica:

 Cuadros

 Inspección visual de las instalaciones.

 Apriete de bornas.

 Medición de las diferentes magnitudes del suministro eléctrico.

 Comprobación de la red de tierras y de sus conexiones.

 Verificación de desequilibrios.

o Sistemas de Alimentación Ininterrumpida:

 Comprobación visual del estado.

(12)

 Comprobación de los parámetros de funcionamiento.

 Revisión del estado de las baterías.

 Realización de conmutación manual del SAI.

 Comprobación de la conmutación automática del by-pass.

o Climatización:

 Limpieza o sustitución de filtros de aire.

 Comprobar consumo.

 Comprobar que los ventiladores giran libre y suavemente.

 Comprobar el nivel del ruido.

 Engrase o lubricación y desgaste rodamientos y cojinetes.

 Comprobación de holguras anormales en los ejes.

 Comprobación de vibraciones y estado de los anclajes.

 Verificar que el evaporador está limpio y el aire circula libremente.

 Asegurarse que no se forma escarcha en el evaporador.

 Verificar que el Condensador está limpio y el aire (agua) circula.

 Comprobar los parámetros

 Presiones

 Temperaturas

o Sistema de Protección contra Incendios

 Susbsistema de Extinción:

 Verificación de los componentes del sistema, especialmente los dispositivos de disparo y alarma.

 Comprobación de que las boquillas del agente extintor o rociadores estén en buen estado y libres de obstáculos para su correcto funcionamiento.

(13)

 Comprobación del estado de carga.

 Comprobación de los circuitos de señalización, pilotos, etc., en los sistemas con indicadores de control.

 Comprobación del estado del agente extintor.

 Susbsistema de Detección

 Comprobación del funcionamiento de los detectores.

 Comprobación del funcionamiento de los pulsadores

 Comprobación del funcionamiento de los actuadores de disparo de la extinción.

Madrid, 19 de enero de 2015

Coordinador del Área de Obras, Mantenimiento y AA. GG.

José León Paniagua Caparrós
