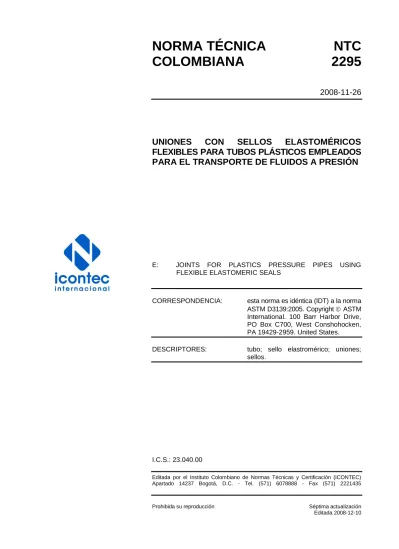

NORMA TÉCNICA
NTC
COLOMBIANA
2295
2008-11-26
UNIONES
CON
SELLOS
ELASTOMÉRICOS
FLEXIBLES PARA TUBOS PLÁSTICOS EMPLEADOS
PARA EL TRANSPORTE DE FLUIDOS A PRESIÓN
E: JOINTS FOR PLASTICS PRESSURE PIPES USING
FLEXIBLE ELASTOMERIC SEALS
CORRESPONDENCIA: esta norma es idéntica (IDT) a la norma ASTM D3139:2005. Copyright ASTM International. 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19429-2959. United States.
DESCRIPTORES: tubo; sello elastromérico; uniones;
sellos.
I.C.S.: 23.040.00
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Séptima actualización Editada 2008-12-10
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2295 (Séptima actualización) fue ratificada por el Consejo Directivo de 2008-11-26.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 91 Tuberías, ductos y accesorios de plástico.
BSI INSPECTORATE COLOMBIA LTDA. COLOMBIANA DE EXTRUSION S.A. -EXTRUCOL-
COMERCIALIZADORA SYE y CIA S.A. COMPAÑÍA GENERAL DE PLÁSTICOS EAG INGENIEROS S.A.
EMPRESA DE ACUEDUCTO Y
ALCANTARILLADO DE BOGOTA -EAAB- EMPRESAS PUBLICAS DE MEDELLÍN -EPM-
FLOWTITE ANDERCOL S.A.
INDUSTRIA DE MATERIALES ELÉCTRICOS DE COLOMBIA S.A. -IMEC S.A.-
PAVCO S.A. PLEXIN LTDA. POLYPRO LTDA.
PVC GERFOR S.A. -GERFOR- REMAPLAST S.A.
TUBOTEC S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
3M COLOMBIA S.A. ABOMIN LTDA.
ACCESORIOS DE COLOMBIA LTDA. ACEITES Y GRASAS VEGETALES S.A. ACOPLASTICOS
AGRIFIM DE COLOMBIA S.A. AGRITECH INDUSTRIAL S.A. AJOVER S.A.
ALAMBRES Y CABLES TÉCNICOS S.A. ALCOPLAST LTDA.
ALFA PRINT S.A.
ALFAN EMPAQUES FLEXIBLES S.A. ALICO S.A.
ALPLA
AMCOR HOLDINGS AUSTRALIA PTY SUCURSAL COLOMBIA
AMCOR PET PACKING DE COLOMBIA S.A.
AMERICAN PIPE AND CONSTRUCTION INTERNATIONAL
ANDERCOL
ANHIDRIDOS Y DERIVADOS DE
COLOMBIA S.A. ARPACK S.A.
ASOCIACIÓN COLOMBIANA DE INDUSTRIAS PLÁSTICAS
AUTOMUNDIAL S.A.
BANDAS DE COLOMBIA LTDA. BASF QUÍMICA COLOMBIANA S.A. BAYER CROPSCIENCE S.A.
BAYER S.A.
C.I. INDUSTRIA COLOMBIANA DE
ELEMENTOS DE SEGURIDAD
INDUSTRIAL LTDA. C.I. PLASTIGOMA S.A. C.I. PROBAN S.A.
C.I. QUÍMICA COMERCIAL ANDINA S.A.
CABLES DE ENERGÍA Y DE
TELECOMUNICACIONES S.A. CABLES NACIONALES CANAL S.A. CABOT COLOMBIANA S.A.
CALCÁREOS S.A. CALZADO CHRISTIAN CALZADO FRATELLO LTDA. CARBONATOS Y PLÁSTICOS S.A.
CARBOPLAST CARBOQUIMICA CARBOQUÍMICA S.A. CARLIXPLAST LTDA.
CARPAK S.A. DIVISIÓN FLEXIBLES FLEXA
CARPAK S.A. DIVISIÓN VISIPAK CARVAJAL S.A.
CAUCHOSOL DE MANIZALES S.A. CELLUX COLOMBIANA S.A.
CELTA S.A.
CENTAK ANDINA LTDA. CENTELSA
DEGUSSA
EXTRUSA DE COLOMBIA S.A. FUNDACIÓN INTAL
INVERNAL S.A. NORMA S.A.
PREVENCIONISTAS EN AMBIENTE SALUD Y SEGURIDAD LTDA.
QUÍMICA AROMÁTICA ANDINA S.A.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 2295 (Séptima actualización)
RESUMEN
CONTENIDO Página 1. OBJETO ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TERMINOLOGÍA ... 2 3.1 DEFINICIONES ... 2 4. MATERIALES Y MANUFACTURA ... 2 5. REQUISITOS DE DESEMPEÑO ... 26. DIMENSIONES, MASA Y VARIACIONES PERMITIDAS ... 3
7. ACABADO Y APARIENCIA ... 4
8. MÉTODOS DE ENSAYO ... 5
9. RECHAZO Y RE-ENSAYO ... 5
10. DECLARACIÓN DEL PROVEEDOR ... 5
11. DESCRIPTORES ... 5
DOCUMENTO DE REFERENCIA ... 6
FIGURAS Figura 1. Relación de dimensiones para el numeral 6.2 ... 3
NORMA TÉCNICA COLOMBIANA
NTC 2295 (Séptima actualización)
RESUMEN
1 de 6
UNIONES CON SELLOS ELASTOMÉRICOS FLEXIBLES PARA TUBOS PLÁSTICOS EMPLEADOS PARA EL TRANSPORTE DE FLUIDOS A PRESIÓN
1. OBJETO
1.1 Esta norma establece los requisitos que deben cumplir las uniones mecánicas con sellos flexibles de material elastomérico, usadas para tubería y accesorios empleados en el transporte de fluidos a presión, con un espesor de pared igual o mayor a RDE 64 y destinados al suministro y distribución de agua. Esta norma cubre requisitos, métodos de ensayo y materiales. Los ensayos descritos no están destinados a ser ensayos rutinarios de control de calidad, pretenden evaluar las características de desempeño de las juntas.
1.2 El texto de esta norma referencia notas, pie de paginas, y apéndices los cuales suministran información complementaria. Estas notas y pies de página (a excepción de las notas de las tablas y figuras) no deben ser consideradas como requisitos de esta norma.
1.3 La siguiente advertencia únicamente está relacionada con los métodos de ensayo indicados en el numeral 6. No es propósito de esta norma establecer todos los riesgos de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario antes de su uso establecer las prácticas apropiadas de salud y seguridad, así como la aplicación de las especificaciones regulatorias.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 539, Componentes de los sistemas de agua potable. Efectos en la salud (ANSI/NSF 61).
NTC 2536, Sellos elastoméricos. Empaques para unión de tubos plásticos (ASTM F477).
NTC 3257, Determinación de la base de diseño hidrostático para tuberías de material termoplástico (ASTM D2837).
NORMA TÉCNICA COLOMBIANA
NTC 2295 (Séptima actualización)
RESUMEN
2
3. TERMINOLOGÍA
3.1 DEFINICIONES
Esta norma contempla dos tipos de uniones mecánicas, basadas en la hermeticidad generada por la compresión de un sello o anillo elastomérico.
3.1.1 Unión mecánica. Aquella en la cual se obtiene un sello seguro cuando se comprime el empaque por medio de un dispositivo mecánico.
3.1.2 Unión mecánica tipo ensamble por empuje. Aquella en la cual un empaque elastomérico continuo se comprime dentro del espacio anular formado por la campana del tubo o del accesorio y el espigo final del tubo, de manera que proporcione un sello seguro después del ensamble. Los detalles de diseño de la unión y la forma de ensamble deben estar de acuerdo con las especificaciones y recomendaciones del fabricante.
NORMA TÉCNICA COLOMBIANA
NTC 2295 (Séptima actualización)
RESUMEN
3
