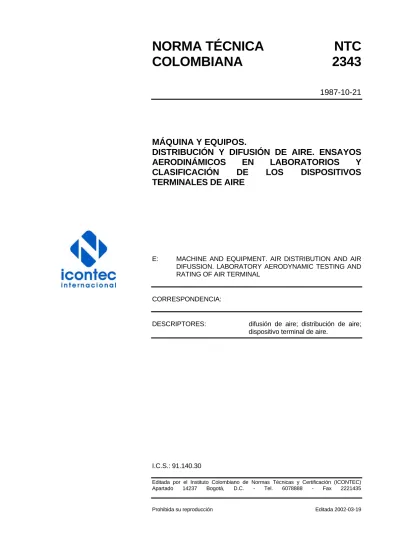

NORMA TÉCNICA
NTC
COLOMBIANA 2343
1987-10-21
MÁQUINA Y EQUIPOS.
DISTRIBUCIÓN Y DIFUSIÓN DE AIRE. ENSAYOS
AERODINÁMICOS EN LABORATORIOS Y
CLASIFICACIÓN DE LOS DISPOSITIVOS
TERMINALES DE AIRE
E: MACHINE AND EQUIPMENT. AIR DISTRIBUTION AND AIR DIFUSSION. LABORATORY AERODYNAMIC TESTING AND RATING OF AIR TERMINAL
CORRESPONDENCIA:
DESCRIPTORES: difusión de aire; distribución de aire; dispositivo terminal de aire.
I.C.S.: 91.140.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2343 fue ratificada por el Consejo Directivo de 1987-10-21.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 2343
RESUMEN
1
MAQUINA Y EQUIPOS.
DISTRIBUCIÓN Y DIFUSIÓN DE AIRE.
ENSAYOS AERODINÁMICOS EN LABORATORIOS Y
CLASIFICACIÓN DE LOS DISPOSITIVOS TERMINALES DE AIRE
1. GENERAL
1.1 OBJETO Y CAMPO DE APLICACIÓN
Esta norma tiene por objeto normalizar los ensayos aerodinámicos hechos en laboratorio y clasificar los dispositivos terminales de aire, incluyendo las especificaciones de las condiciones apropiadas para los ensayos y las técnicas de medición.
Esta norma indica únicamente los ensayos para determinar el valor de las características de los dispositivos terminales de aire bajo condiciones isotérmicas.
1.2 DEFINICIONES
Para los efectos de la presente norma se establecen además de las definiciones dadas en la NTC 2026, las siguientes:
1.2.1 Características funcionales de los dispositivos terminales de aire
1.2.1.1 Tamaño nominal de un dispositivo terminal de aire. El valor nominal de las dimensiones de la abertura preparada, entre la cual se debe fijar el dispositivo terminal de aire.
Nota. En un difusor de aire, el tamaño nominal, generalmente se conoce como tamaño del "cuello".
1.2.1.2 Núcleo y áreas especificas
a) Núcleo de un dispositivo terminal de aire. Parte de un dispositivo terminal de aire, localizada en una superficie convexa cerrada de área mínima, dentro de la cual se encuentran todas las aberturas del dispositivo terminal de aire, por donde el aire puede pasar.
b) Área efectiva (de un dispositivo terminal de aire). Área neta más pequeña de un dispositivo terminal, utilizada por la corriente de aire, al pasar a través del dispositivo terminal de aire.
NORMA TÉCNICA COLOMBIANA
NTC 2343
RESUMEN
c) Área libre (de un dispositivo terminal de aire). Suma de las áreas más pequeñas de la sección transversal de todas las aberturas del dispositivo terminal de aire. d) Núcleo de la rejilla. Parte de una rejilla, localizada dentro de una curva plana
cerrada convexa de mínima longitud de contorno, dentro de la cual se encuentran las aberturas de la rejilla.
e) Área del núcleo (de una rejilla). Área limitada por la curva plana definida arriba. f) Área libre (de una rejilla). Suma de las áreas mínimas medidas, de cada
abertura, a través de las cuales el aire puede pasar.
g) Relación del área libre (de una rejilla). Relación entre el área libre y el área del núcleo.
h) Valor A (k) (de un dispositivo terminal de aire). Coeficiente resultante a partir del caudal de aire y la velocidad del aire medidos de una manera y con unos instrumentos específicos.
1.2.1.3 Aspecto y relación de los álabes.
a) Relación de aspecto (de un dispositivo terminal de aire rectangular). Relación entre el lado más bajo y el lado más corto de un núcleo rectangular.
b) Relación del álabe (de una rejilla). Relación entre la longitud de la cuerda y el paso del álabe.
1.2.1.4 Términos especiales relacionados con el aire.
a) Aire normal. Aire atmosférico teniendo una densidad de 1,2 kg/m a 20 °C, 101 325 Pa (1 013,25 mbar) y un 65 % de humedad relativa.
b) Aire de suministro. Aire que entra a un dispositivo terminal de aire, proveniente de un ducto corriente arriba.
c) Aire inducido. Flujo de aire proveniente del espacio tratado inducido por el aire de suministro desde el dispositivo terminal de aire.
d) Aire evacuado. Aire que sale de un dispositivo terminal aire de evacuación hacia un ducto corriente abajo.
1.2.1.5 Términos específicos relacionados con la clasificación de la difusión del aire.
a) Diferencial de la temperatura de suministro. Diferencia algebraica entre la temperatura del aire de suministro y el valor medio medido de la temperatura del aire de la zona ocupada.
NORMA TÉCNICA COLOMBIANA
NTC 2343
RESUMEN
3
b) Diferencial de la temperatura de evacuación. Diferencia algebraica entre la temperatura del aire de evaluación y el valor medio medido de la temperatura del aire de la zona ocupada.
c) Valor medio medido de la temperatura de la zona ocupada. Promedio aritmético de las mediciones tomadas a la temperatura de la zona ocupada.
d) Diferencial de temperatura en la zona ocupada. Mayor valor de la diferencia entre las temperaturas medidas en la zona ocupada.
e) Caudal de aire primario. Volumen de aire entrando a un dispositivo terminal de aire por unidad de tiempo.
f) Caudal de aire evacuado. Volumen de aire saliendo de un dispositivo terminal de aire por unidad de tiempo.
g) Velocidad puntual del aire. Magnitud del vector del tiempo promedio de la velocidad en un punto de la corriente de aire.
El vector velocidad (y además, sus tres componentes u, v, w mutuamente perpendiculares entre sí), en cualquier punto de una corriente turbulenta está sometido a fluctuaciones con respecto al tiempo. El vector del tiempo promedio de la velocidad, es un vector mediante el cual se promedia cada componente con respecto al tiempo. Siendo los componentes los siguientes:
T u=1 To T v ; dt u = 1 To T w ; dt v = 1 To wdt
Donde la velocidad puntual (local) del aire es:
u2 + v2 + w2
h) Medida puntual de la velocidad del aire. Valor medido de la velocidad puntual del aire.
i) Envolvente. Superficie geométrica en su espacio tratado donde la medida puntual de la velocidad del aire tiene el mismo valor y es la velocidad de referencia asociada con esta envolvente.
j) Velocidad del aire del salón. Valor de la velocidad, que convencionalmente se deriva de las diferentes medidas puntuales de la velocidad del aire dentro de la zona ocupada.
k) Velocidad del área libre. Caudal del aire primario dividida por el área de un dispositivo terminal de aire de suministro.
Caudal de aire de evacuación dividido por el área libre de un dispositivo terminal de aire de evacuación.
NORMA TÉCNICA COLOMBIANA
NTC 2343
RESUMEN
l) Tiro (para un dispositivo terminal de aire de suministro). Distancia máxima entre el centro del núcleo y un plano tangente a la envolvente especificada, tal como 0,25 m/s, 0,5 m/s, etc., y perpendicular a la dirección del flujo en cuestión.
ll) Caída (para un dispositivo terminal de aire de suministro). Distancia vertical entre el plano horizontal más bajo tangente a la envolvente especificada, tal como 0,25 m/s, 0,5 m/s etc., y el centro del núcleo.
m) Incremento ( para un dispositivo terminal de aire de suministro). Distancia vertical entre el plano horizontal más alto tangente a una envolvente especificada, tal como 0,25 m/s, 0,5 m/s, etc., y el centro del núcleo.
n) Difusión (para un dispositivo terminal de aire de suministro). Distancia máxima entre dos planos verticales tangentes a una envolvente especificada, tal como 0,25 m/s, 0,5 m/s, etc., y perpendicular a un plano a través del centro del núcleo. Se pueden presentar dos difusiones diferentes, no siempre iguales: una para el lado izquierdo y otra para el lado derecho (cuando se observa el espacio tratado desde el dispositivo terminal de suministro).
NORMA TÉCNICA COLOMBIANA
NTC 2343
RESUMEN
5
