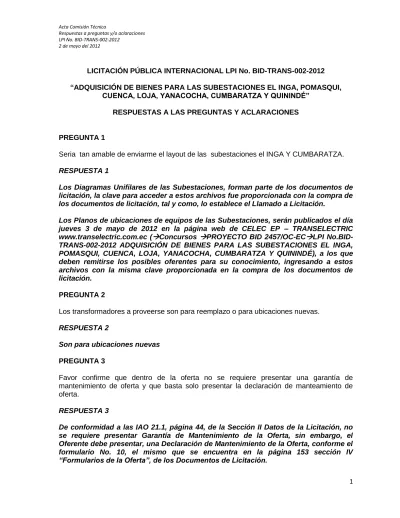

LICITACIÓN PÚBLICA INTERNACIONAL LPI No. BID-TRANS

(1)

1 LICITACIÓN PÚBLICA INTERNACIONAL LPI No. BID-TRANS-002-2012

“ADQUISICIÓN DE BIENES PARA LAS SUBESTACIONES EL INGA, POMASQUI, CUENCA, LOJA, YANACOCHA, CUMBARATZA Y QUININDÉ”

RESPUESTAS A LAS PREGUNTAS Y ACLARACIONES

PREGUNTA 1

Seria tan amable de enviarme el layout de las subestaciones el INGA Y CUMBARATZA.

RESPUESTA 1

Los Diagramas Unifilares de las Subestaciones, forman parte de los documentos de licitación, la clave para acceder a estos archivos fue proporcionada con la compra de los documentos de licitación, tal y como, lo establece el Llamado a Licitación.

Los Planos de ubicaciones de equipos de las Subestaciones, serán publicados el día

jueves 3 de mayo de 2012 en la página web de CELEC EP – TRANSELECTRIC

www.transelectric.com.ec (



Concursos



PROYECTO BID 2457/OC-EC



LPI

No.BID-TRANS-002-2012 ADQUISICIÓN DE BIENES PARA LAS SUBESTACIONES EL INGA, POMASQUI, CUENCA, LOJA, YANACOCHA, CUMBARATZA Y QUININDÉ), a los que deben remitirse los posibles oferentes para su conocimiento, ingresando a estos archivos con la misma clave proporcionada en la compra de los documentos de licitación.

PREGUNTA 2

Los transformadores a proveerse son para reemplazo o para ubicaciones nuevas.

RESPUESTA 2

Son para ubicaciones nuevas

PREGUNTA 3

Favor confirme que dentro de la oferta no se requiere presentar una garantía de mantenimiento de oferta y que basta solo presentar la declaración de manteamiento de oferta.

RESPUESTA 3

De conformidad a las IAO 21.1, página 44, de la Sección II Datos de la Licitación, no se requiere presentar Garantía de Mantenimiento de la Oferta, sin embargo, el Oferente debe presentar, una Declaración de Mantenimiento de la Oferta, conforme el formulario No. 10, el mismo que se encuentra en la página 153 sección IV “Formularios de la Oferta”, de los Documentos de Licitación.

(2)

2 PREGUNTA 4

Las especificaciones técnicas en la tabla 3.2.1 item 18, indican que el valor de la impedancia debe ser menor o igual a 7%, sin embargo estos transformadores son de tres devanados por lo tanto el valor de la impedancia también deben indicar tres diferentes maneras, tal como se indica en la tabla siguiente: (HV-LV, HV-MV, MV-LV). Favor indicar estos valores.

BOBINADOS IMPEDANCIA TOLERANCIA

HV-LV ---% (---BASE MVA) --- % HV-MV ---% (---BASE MVA) --- %

MV-LV ---% (---BASE MVA) --- %

RESPUESTA 4

Con el valor requerido de la tabla 3.2.1, es suficiente para que el proponente pueda cotizar adecuadamente el autotransformador

PREGUNTA 5

Para el transformador de la Subestación Pomasqui, se indican los siguientes valores de voltaje.

ITEM CARACTERÍSTICAS UNIDAD

S/E POMASQUI II ESPECIFICACION REQUERIDA ESPECIFICACION SUGERIDA 16

Tensiones mínimas que debe resistir a impulso/frecuencia industrial a nivel del mar

a) Arrollamiento de alta tensión

(primario) KV 1050/50 1050/460

b) Arrollamiento de media

tensión (secundario) KV 650/50 650/275

c) Arrollamiento de baja tensión

(terciario) KV 150/50 150/50

El voltaje requerido por CELEC EP TRANSELECTRIC no está de acuerdo con el valor del BIL. Favor confirmar si podemos ofrecer los valores sugeridos y que aparecen en rojo.

RESPUESTA 5

Se confirma que si se puede ofertar equipos con los valores sugeridos.

PREGUNTA 6

(3)

3 De acuerdo a los requerimientos técnicos de CELEC EP TRANSELECTRIC, el valor del BIL del bushing para la SubestacionPomasqui II, es de 650 KV, sin embargo para el transformador de la Subestación EL INGA, el cual tiene el mismo valor de voltaje, el BIL del bushing es de 750 KV.

¿Es posible proponer un BIL de 750 KV para el bushing de la Subestacion Pomasqui.?

ITEM CARACTERISTICAS UNIDAD

REQUERIMIENTO TECNICO PARA

SUBESTACION POMASQUI II

PROPUESTA

16 e) Pasatapas de media tensión,

lado línea KV 650/325 750/325

RESPUESTA 6

Para la subestación Pomasqui se requiere un transformador de iguales características a las del transformador existente, de manera que no se vea afectada su operación en paralelo; el BIL del bushing no afecta esta operación por lo que si puede ser de 750 kV.

PREGUNTA 7

Con respecto a los multiplexores: En n el punto 4.2.3.1.3.1 características generales , difiere del cuadro de interfaces y distancias punto 6.4.5.6.2 que dice 3 equipos stm16 y 5 stm4, cuál cantidad es la correcta la del primer punto o la del segundo, esto hace variar a los precios generales, quedo a la espera de tu respuesta.

RESPUESTA 7

Tanto el punto 4.5.6.1.3.1. “CARACTERÍSTICAS GENERALES”, como la Tabla 6.4.5.6.2.”CANTIDAD Y DISTANCIA DE INTERFACES” indican que se requieren tres multiplexores con capacidad de conexión a nivel de línea STM-4 y cinco equipos multiplexores con capacidad de conexión a nivel de línea STM-16.

PREGUNTA 8

Según los Datos de la Licitacin DDL y de las IAO 21.1 no se requiere garantia de mantenimiento de la oferta; sin embargo, en ese mismo apartado indica:"La oferta deber incluir una Declaración de Mantenimiento de la Oferta, cuyo modelo se encuentra en la Sección IV Formularios de la Oferta".

PREGUNTA: Se requiere o no esta GARANTIA DE MANTENIMIENTO DE LA OFERTA O SOLO LA DECLARACION DE MANTENIMIENTO DE LA OFERTA?

RESPUESTA 8

Favor remitirse a la RESPUESTA 3

(4)

4 En la especificacin Solicitada para la S/E Pomasqui II en el punto 16 del pliego, Seccin III Criterios de Evaluacin y Calificacin Tabla 3.2.1 Lote 2 Autotransformadores de Potencia (Tabla de datos Garantizada) pagina 51. Punto 16 Tensiones minimas que debe resistir a impulso/frecuencia industrial a nivel del mar, se indica en el punto a) Arrollado primario que las tensiones son 1050/50kV y punto b) Arrollado Secundario 650/50kV parece no ser coherente el dato de tension a frecuencia industrial.

PREGUNTA: No deberia ser igual a los datos del transformador para la S/E El Inga, esto es: a) 1050/460 kV y b) 650/275 kV??

Entendemos que el punto c)150/50 kV es correcto.

RESPUESTA 9

Favor remitirse a las RESPUESTAS 5 y 6.

PREGUNTA 10

Considerando el alcance del proceso y las múltiples líneas de producto (PLs) Alstom involucradas, de manera respetuosa solicitamos ampliar el plazo para solicitar aclaraciones de las ofertas hasta el día 10 de mayo de 2012, y ampliar el plazo para la presentación de las propuestas hasta el día 5 de junio de 2012.

RESPUESTA 10

NO está prevista la ampliación de plazos de presentación de ofertas. De acuerdo a los DDL, cláusula IAO 24.1 Sección II Datos de Licitación, página 44, “La fecha límite para presentar las ofertas es: 15 de mayo de 2012, a las 15h00 de Quito.”

PREGUNTA 11

Favor confirmar si los pagos de cada Lote serán efectuados por CELEC o por el BID

RESPUESTA 11

Favor remitirse a la Sección VIII “Condiciones Especiales del Contrato” CGC 15.1, la misma que establece: “Los fondos requeridos para todos los pagos serán con cargo al Contrato de Préstamo 2457/OC-EC”, es decir, los pagos serán realizados por CELEC EP-TRANSELECTRIC, con recursos del Proyecto BID “Ampliación al Programa de Transmisión” Contrato de Préstamo 2457/OC-EC.

PREGUNTA 12

(5)

5 "g". Cuál es el formato provisto para declarar todos los puntos expuestos en el pliego? A quién debe ir dirigido el formato?

RESPUESTA 12

El Oferente debe presentar el FORMULARIO DE PRESENTACIÓN DE LA OFERTA incluido en la sección IV “Formularios de la Oferta” página 112, el mismo que contiene la información solicitada en las IAO 3.4 de la Sección I Instrucciones a los Oferentes página 13.

PREGUNTA 13

En la seccion I del pliego menciona condiciones de entrega CIP, FCA y CPT, sin embargo en las DDL se menciona condición de entrega DDP. Favor de confirmar las condiciones en que los bienes deben entregarse para el proceso. Entendemos se presentaría una contradicción al indicar DDP si la importación se debe realizar en nombre de Celec EP Transelectric.

RESPUESTA 13

La Sección I Instrucciones a los Oferentes en la IAO 14.5, página 18, establece que: “…los términos afines se regirán por las normas prescritas en la edición vigente de Incoterms publicada por la Cámara de Comercio Internacional, según se indique en los DDL”, razón por la cual, se solicita remitirse a la sección II Datos de la Licitación (DDL) IAO 14.5, la misma que establece: “La edición de Incoterms es la correspondiente al año 2010”; así como, remitirse a la misma sección IAO 14.6 que estipula: “Los bienes deben cotizarse en los términos DDP a nombre de CELEC EP…”

PREGUNTA 14

LOTE 2 - Autotransformadores de Potencia

En la lista de precios, bajo la descripción de los bienes se indica que los

autotransformadores debe ir equipados con pararrayos para cada fase en los lados de alta y media tensión, entendiendo que el precio de los autotransformadores incluye los

pararrayos correspodnientes, si nuestro entendimiento es correcto, las especificaciones características técnicas garantizadas corresponden a las indicadas para el Lote 1?, lo anterior debido a que para el Lote 2 las especificaciones técnicas o técnicas garantizadas de los pararrayos no se encuentran. Confirmar si aplican las especificaciones y técnicas garantizadas del Lote 1, ó por favor remitir las especificaciones y técnicas garantizadas aplicables para los pararrayos Lote2.

RESPUESTA 14

Se ratifica que en el suministro de los transformadores de potencia debe incluirse los pararrayos en el primario y secundario, y para los datos técnicos se aplica lo especificado en el lote 1.

(6)

6 PREGUNTA 15

La clave es correcta y funciona para abrir algunos de los documentos, pero no funciona para abrir todos los DIAGRAMAS UNIFILARES (como se indica a continuación)

RESPUESTA 15

Se ha verificado que la clave proporcionada para la apertura de estos archivos es correcta, por favor volver a abrir estos archivos con la clave suministrada con la compra de los documentos de licitación, al tener algún inconveniente, favor solicitar al correo electrónico [email protected] , la entrega de esta información en CD.

PREGUNTA 16

Acerca de la impedancia, solicitamos explicar el significado de "EN LA BASE NOMINAL MAXIMA". El valor de la impedancia tiene base 300MVA, 300MVA, 100MVA y 33.3MVA correspondientemente?, Por favor explicar/Confirmar

RESPUESTA 16

El valor de la impedancia es a la potencia nominal normal de 180 MVA para la subestación Pomasqui, igual observación para los demás transformadores.

PREGUNTA 17

Para el estándar de fabricación de los autotransformadores, se indica ANSI or IEC, existe alguna preferencia, cualquiera de ellas es igualmente válida?

(7)

7

No hay preferencia, las dos son aplicables

PREGUNTA 18

LOTE 3 - TABLEROS DE CONTROL, PROTECCIÓN Y MEDICIÓN, Y, EQUIPOS DE TELEPROTECCIÓN

Favor indicar si es requerido el suministro de un Curso de capacitación de los equipos a suministrar.

RESPUESTA 18

Los cursos de entrenamiento están claramente especificados en el numeral 4.3.1.26.1 de las especificaciones técnicas.

PREGUNTA 19

En caso de que la respuesta a la pregunta anterior sea afirmativa, favor indicar la duración requerida del curso, así como la cantidad de participantes y el sitio en donde se impartirá el curso.

RESPUESTA 19

PREGUNTA 20

En el Sistema SAS, para la adquisición del estado de los Servicios auxiliares y alarmas provenientes de la central de detección de incendios, favor indicar si es necesario el suministro de un Controlador de Bahía independiente.

RESPUESTA 20

El sistema de detección de incendio debe estar integrado al controlador de bahía de SSAA.

PREGUNTA 21

(8)

8 Entendemos que la protección diferencial de barra 87B puede ser del tipo concentrada. Por favor confirmar nuestro entendimiento

RESPUESTA 21

La protección diferencial de barra 87B puede ser concentrada o distribuida para todos los niveles de voltaje.

PREGUNTA 22

Favor confirmar que la instalación y cableado de campo a los Tableros de Control protección y medición, no forma parte del alcance de este proyecto, porque éste será responsabilidad del contratante.

RESPUESTA 22

Se confirma que, la instalación y cableado de campo a los Tableros de Control protección y medición, no forma parte del alcance de este proyecto.

PREGUNTA 23

Favor indicar si se deberá suministrar un Contador de Energía por bahía de línea y transformador.

RESPUESTA 23 Si, clase 0,2

PREGUNTA 24

Favor indicar si el contador de energía se instalará en el mismo tablero de control, protección y medición de cada bahía, en caso contrario, favor indicar la cantidad de contadores a instalar por tablero.

RESPUESTA 24

Los contadores de energía se instalaran en los mismos tableros de control, protección y medición de cada bahía.

(9)

9 PREGUNTA 25

Favor indicar si lo servidores HMI estarán instalados en tableros o en escritorio.

RESPUESTA 25

Los servidores HMI estarán instalados en un tablero

PREGUNTA 26

Favor de confirmar que las dos unidades centrales de adquisición y control local estarán instaladas en un tablero.

RESPUESTA 26

Se confirma que las dos unidades centrales de adquisición y control local estarán

instaladas en un tablero.

PREGUNTA 27

INGENIERÍA – Aclaraciones Técnicas LOTE No. 1

Se solicita al cliente confirmar el burden de los transformadores de corriente para las Subestación de Pomasqui en 230 KV y 138 KV, favor revisar en el Pliego de Bienes las siguientes tablas: Tabla 6.4.1.4.1 (Especificaciones técnicas particulares – suministro de bienes para transformadores para instrumentos) ítems 3.1.2 y 3.2.2 indican que los transformadores de corriente tienen un devanado con Clase 0.2-60 VA para medición, mientras que en la tabla 3.1.4 (Lote 1 – Equipo primario – transformadores de corriente) ítem 12.a rubros 2.4 y 2.7 indican que deben ser 0.2-15 VA.

RESPUESTA 27

Se confirma que el burden es de 15VA, conforme se indica en la tabla 3.1.4 del Lote 1

PREGUNTA 28

(10)

10 Se solicita al cliente confirmar el burden de los transformadores de corriente para las Subestaciones de Pomasqui, Cumbaratza y Quinindé en 17.5 KV; favor revisar en el Pliego de Bienes las siguientes tablas: Tabla 6.4.1.4.1 (Especificaciones técnicas particulares – suministro de bienes para transformadores para instrumentos) ítems 3.4.21y 3.4.2 y 3.4.3 indican que los transformadores de corriente tienen un devanado con Clase 0.2-60 VA para medición, mientras que en la tabla 3.1.4 (Lote 1 – Equipo primario – transformadores de corriente) ítem 12.a, rubros 2.11, 6.16 y 7.16 indican que deben ser 0.2-15 VA.

RESPUESTA 28

PREGUNTA 29

Favor confirmar de igual forma el requisito establecido en la tabla de características de transformadores de corriente donde se indica que la precisión debe ser válida a partir de una relación de 600/5 para los transformadores multi relación. Esto implica por ejemplo que para un CT relación nominal 2000/5 el burden real a la relación nominal sea de 200 VA para lograr los 60VA requeridos a partir de 600/5. Favor confirmar que es mandatorio este requisito.

RESPUESTA 29

Si, el requisito es mandatorio.

PREGUNTA 30

Se solicita al cliente confirmar la corriente nominal y de cortocircuito de un disyuntor para la Subestación de Pomasqui en 138 KV; favor revisar en el Pliego de Bienes las siguientes tablas: Tabla 6.4.1.4.1 (Especificaciones técnicas particulares – suministro de bienes para disyuntores) ítem 1.4 indica que la corriente nominal es de 3150 A y la corriente de cortocircuito es 40 KA, mientras que en la tabla 3.1.1 (Lote 1 – Equipo primario – disyuntores alta tensión) ítems 14 y 17, rubro 2.5 indican corriente nominal de 2000 A y corriente de cortocircuito 31.5 KA.

RESPUESTA 30

Se confirma que la corriente nominal es de 3150 A y la corriente de cortocircuito es 40 KA.

(11)

11 PREGUNTA 31

Se solicita al cliente confirmar la corriente nominal para las Subestaciones de Cumbaratza y Quinindé en 69 KV; favor revisar en el Pliego de Bienes las siguientes tablas: Tabla 6.4.1.4.1 (Especificaciones técnicas particulares – suministro de bienes para disyuntores) ítem 1.6 indica que la corriente nominal es de 1250 A, mientras que en la tabla 3.1.1 (Lote 1 – Equipo primario – disyuntores alta tensión) ítems 14, rubros 6.7 y 7.7 indican corriente nominal de 2000 A.

RESPUESTA 31

La corriente nominal de los disyuntores de 69 kV , es de 1250 A.

PREGUNTA 32

Se solicita al cliente confirmar la corriente de cortocircuito para las Subestaciones de Cumbaratza y Quinindé en 13.8 KV; favor revisar en el Pliego de Bienes las siguientes tablas: Tabla 6.4.1.4.1 (Especificaciones técnicas particulares – suministro de bienes para disyuntores) ítem 1.7 indica que la corriente de cortocircuito es 40 kV mientras que en la tabla 3.1.1 (Lote 1 – Equipo primario – disyuntores alta tensión) ítem 17, rubros 6.13 y 7.13 indican corriente de cortocircuito 20 KA.

RESPUESTA 32

La capacidad nominal de interrupción de los disyuntores de 24 kV , es de 40 kA.

PREGUNTA 33 LOTE No. 2

Se solicita confirmar al cliente bajo qué base (ONAN ó ONAF) está diseñado la impedancia de cortocircuito de los Autotransformadores; Favor revisar la tabla 3.2.1 (Lote 2 – Autotransformadores trifásicos de potencia) ítem 18.

RESPUESTA 33

La impedancia de cortocircuito está en base ONAN.

(12)

12 Solicitamos atentamente considerar si es aceptable proveer tableros con grado de protección IP4X cuando sean para instalación interior como es el caso de los tableros de protección y control, teniendo en cuenta que de acuerdo con la norma IEC 60529 el segundo dígito de la clasificación IP corresponde a protección contra ingreso de agua, lo cual no aplicaría puesto que los tableros son de tipo interior a instalar en casetas construidas para tal fin donde no hay exposición a lluvias o flujo de agua.

RESPUESTA 34 No es aceptable.

Solicitamos atentamente confirmar que el alcance del suministro del Lote 3 para la S/E Pomasqui no requiere proveer ningún tablero de control, protección y medición tal como se muestra en las Tablas 4.4.3 y 6.4.3.1.1, aun cuando en dicha subestación se prevé el suministro de equipos de patio eléctrico según lo contempla el listado de equipos del Lote 1.

RESPUESTA 35

No se requiere el suministro de ningún tablero de control, protección y medición para la subestación Pomasqui.

Solicitamos atentamente confirmar que el alcance del suministro del Lote 3 para la S/E Loja requiere proveer un (1) sólo tablero de control, protección y medición tal como se muestra en las Tablas 4.4.3 y 6.4.3.1.1, a pesar que el alcance del Lote 1 contempla equipos de patio eléctrico para 2 bahías diferentes.

RESPUESTA 36

Se confirma que para la subestación Loja se requiere un solo tablero de control, protección y medición para L/T.

Solicitamos atentamente indicar si en alguna de las subestaciones que hacen parte del proceso se encuentra instalado algún sistema de automatización de subestación (SAS, por sus siglas en inglés). En caso de una respuesta afirmativa, favor indicar en cuál(es) y asimismo aclarar el tipo de sistema, fabricante, listado de equipo existente (hardware y

(13)

13 software) y demás especificaciones relevantes a la hora de expandirlo con el alcance del presente suministro.

RESPUESTA 37

Se encuentra instalado un sistema SAS en Pomasqui, sin embargo para esta subestación no se requiere expansión del sistema SAS

Solicitamos atentamente confirmar que el alcance del suministro del Lote 3 comprende solamente los ítems listados en las Tablas 4.4.3 y 6.4.3.1.1. Según nuestro entendimiento se excluye la ingeniería de integración y de detalle de los diferentes componentes que conforman cada subestación así como los materiales a emplear con este fin (cables multiconductores de cobre, cables multiconductores de fibra óptica, tableros de agrupamiento) de modo que las indicaciones presentadas en 4.3.1.17 y 4.3.1.20 de la Sección IV de la Parte 2 de los pliegos constituyen una referencia de diseño más no una ampliación del alcance que se estipula en las tablas mencionadas. En caso que sea necesario incluir todo lo descrito en los puntos 4.3.1.17 y 4.3.1.20 de la Sección IV de la Parte 2 de los pliegos favor indicar el ítem correspondiente del preciario donde se deban cargar esos costos.

RESPUESTA 38

El alcance del suministro señalado en los párrafos 4.3.1.17 y 4.3.1.20 de las especificaciones técnicas de los Tableros de control, protección y medición debe estar incluído en el precio de los mismos y la supervisión para la ingeniería de integración y de detalle de los diferentes componentes que conforman cada subestación así como los materiales a emplear con este fin (cables multiconductores de cobre, cables multiconductores de fibra óptica, tableros de agrupamiento) está considerado en los servicios conexos ( tabla 4.5.3 –servicio No. 7.)

Por favor necesitamos saber si la central telefónica que solicitan es una central análoga o digital.

RESPUESTA 39

Las centrales telefónicas deberán ser híbridas, las extensiones serán analógicas o digitales.

(14)

14 En las características nos indican que son al menos 8 troncales y 16 extensiones por favor indicar el máximo de troncales y extensiones que a un futuro quieran expandir.

RESPUESTA 40

El número mínimo de extensiones y troncales es requerido. No existe restricción para un número máximo de extensiones y troncales.

Por favor especificar si las cámaras que solicitan son para interior o exterior.

RESPUESTA 41

Las cámaras son para interiores.

Por favor confirmar si se puede ofertar cámaras con mayor capacidades que la solicitada por ejemplo (Ángulo de giro: 360 grados).

la ingeniería de integración y de detalle de los diferentes componentes que conforman cada subestación así como los materiales a emplear con este fin (cables multiconductores de cobre, cables multiconductores de fibra óptica, tableros de agrupamiento)

RESPUESTA 42

Si, se pueden ofertar cámaras con mejores características.

PREGUNTA 43

Aclaraciones Comerciales

PRORROGA EN EL PLAZO DE PRESENTACIÓN DE OFERTAS. Considerando la cantidad de ítems contenidos en la licitación y sus especificaciones técnicas, con el fin de presentar una propuesta totalmente ajustada a sus requerimientos, por medio del presente, mucho agradeceremos concedernos una prórroga en el plazo de presentación de ofertas hasta el 29 de Mayo de 2012.

RESPUESTA 43

(15)

15 Generales

Solicitamos nos confirmen si el término de entrega es DAP y si los aranceles e IVA serán pagados por el comprador.

RESPUESTA 44

Favor remitirse a la RESPUESTA 13.

Los bienes serán importados a nombre de CELEC EP, la misma que es una empresa pública estratégica por lo que se encuentra exonerada de aranceles e IVA para la importación de bienes. Todos los costos necesarios para entregar los bienes a satisfacción de CELEC EP - TRANSELECTRIC estarán incluidos en el precio de la oferta, conforme lo estipula la cláusula 14.6 de la Sección II “Datos de la Licitación”, páginas 40,41 y 42 de los documentos de licitación.

PREGUNTA 45 Generales

Solicitamos nos confirmen si el porcentaje correspondiente al impuesto por salida de divisas del pais, debe considerarse dentro del precio final de la oferta.

RESPUESTA 45

La forma de pago establece la Sección VIII-Condiciones Especiales del Contrato (CEC) cláusula CGC 15.1; por tanto, el Oferente adjudicado es el responsable de instruir a CELEC EP – TRANSELECTRIC a qué fabricante y en qué cuentas realizar los depósitos de pago. De ahí que el Adjudicatario o Contratista deberá con la debida anticipación estar en contacto con la Compradora para coordinar la logística de importación. Consecuentemente, el oferente no debe considerar dentro de su oferta el 5% del Impuesto de Salida de Divisas.

PREGUNTA 46 Generales

Solicitamos nos confirmen si el término de entrega es DDP y si los aranceles e IVA serán pagados por el contratista.

RESPUESTA 46

PREGUNTA 47 Lote 3

(16)

16 En La TABLA 3.3.1. LOTE 3 - TABLEROS DE CONTROL, PROTECCIÓN Y MEDICIÓN, Y, EQUIPO DE TELEPROTECCIÓN están solicitando protocolos de comunicación hacia el CENACE, por favor confirmar ya que entendemos que la comunicación al CENACE debe ser enviada desde el Centro de control de Transelectric vía ICCP.

RESPUESTA 47

El protocolo de comunicación de nivel 3 es IEC 60870-5-101 con dos puertos seriales y además se requiere el protocolo DNP3.0 sobre Ethernet.

Por favor ampliar la siguiente información: Cada IED debe contar con puerto punto-punto de comunicaciones de protecciones para líneas colaterales de la subestación.

RESPUESTA 48

Cada IED debe disponer de tarjeta principal y redundante de comunicación para envío de comandos de teleprotección, las mismas tarjetas permitirán la comunicación de la función diferencial de línea.

En caso de que los relés no cuenten con tarjetas de teleprotección, deberá suministrarse equipos de teleprotección independientes. Adicionalmente, el oferente

debe suministrar uno o más tableros independientes donde se instalarán los equipos de teleprotección (máximo 4 equipos de teleprotección en cada rack).

Por favor confirmar si en el caso de suministrar equipos de teleprotección se debe suministrar también tableros independientes para estos equipos o si es posible instalarlos en los tableros de protección de línea.

RESPUESTA 49

El oferente debe suministrar uno o más tableros independientes donde se instalarán los equipos de teleprotección (máximo 4 equipos de teleprotección en cada rack). PREGUNTA 50

Lote 3

Para el caso en el cual se oferte relés de protección de distancia con teleprotección incluida, por favor confirmar si pueden omitirse las Características técnicas garantizadas correspondientes al equipo de teleprotección, lo anterior porque algunos requerimientos de la teleprotección difieren de los requerimientos del relé de distancia.

(17)

17

RESPUESTA 50

El oferente debe aclarar en qué circuito va a instalar los equipos de relé con teleprotección incluida, ya que se requiere un equipo de similares características en las dos bahías del circuito. De ser este el caso, el oferente si puede omitir las Características técnicas garantizadas correspondientes al equipo de teleprotección. PREGUNTA 51

Lote 3

Con respecto al ítem 4.3.1.3.1 Protocolos de comunicación, comunicación con terceros; por favor indicar si es parte de este alcance integrar en el SAS los equipos de terceros, en caso afirmativo favor indicar la cantidad y referencia de estos equipos, cantidad de señales y el protocolo a utilizar en cada caso.

RESPUESTA 51

Si, si se requiere integrar en el SAS los equipos de terceros.

El protocolo requerido en el SAS deberá ser MODBUS serial (RS-485). Se deberá incluir el equipamiento de hardware requerido para la conexión a los equipos remotos (mínimo 3 puertos DB9).

Por favor confirmar que no hace parte del alcance el suministro de equipos tales como switches o conversores que necesiten los equipos de terceros para conectarse al SAS suministrado. Esto debido a que solo el proveedor tercero puede determinar los requerimientos de hardware de sus equipos

RESPUESTA 52

El suministro de equipos tales como switches o conversores que necesiten los equipos de terceros para conectarse al SAS suministrado, si es parte del alcance del suministro.

Por favor aclarar cuál es el alcance con respecto a los servicios auxiliares. ¿Se debe suministrar tableros de transferencia automática de servicios auxiliares, tableros de distribución de AC y DC? ¿Se debe realizar ingeniería de integración como tablas de cableado? Cálculos de cargabilidad de transformadores de medida?

(18)

18

RESPUESTA 53

No se debe suministrar tableros de transferencia automática de servicios auxiliares ni tableros de distribución de AC y DC.

Si se debe realizar ingeniería de integración como tablas de cableado y cálculos de cargabilidad de transformadores de medida.

Por favor aclarar el alcance y detalle del requerimiento de las reservas de entradas y salidas en los IED`s de control y protección (ítem 4.3.1.18), de forma que todos los oferentes puedan competir en igualdad de condiciones para este aspecto.

RESPUESTA 54

Se requiere una reserva mínima de 10%.

Por favor indicar las distancias que existirán para los enlaces de teleprotección.

RESPUESTA 55

Se debe suministrar el hardware para cubrir distancias desde 0 a 200 km. El suministro deberá entregar varias tarjetas de comunicación para satisfacer cada caso.

Por favor confirmar si la protección de distancia / diferencial de línea debe incluir la funcionalidad de interruptor y medio aún cuando las subestaciones no son de este tipo de configuración.

RESPUESTA 56

No se requiere configuración para interruptor y medio.

(19)

19 Por favor aclarar a que se refieren con el siguiente párrafo incluido en los requerimientos del relé de protección diferencial de línea 87L “Los equipos de control para control y supervisión de interruptores, seccionadores y seccionadores de puesta a tierra con módulos de inter-bloqueo para diferentes arreglos deberán incluirse en el patio.”

RESPUESTA 57

Este párrafo es aplicable cuando los IED de protección 87L realizan también la función de control; para este concurso no se aplica esta función.

Para el sistema de control se está solicitando que el protocolo de comunicación con los IED`s sea IEC 61850, sin embargo para el relé diferencial de línea están solicitando adicionalmente IEC 870-5-103, por favor aclarar.

RESPUESTA 58

La comunicación en relés diferenciales de línea puede ser protocolo propietario, de preferencia deberá ser IEC 870-5-103.

Por favor aclarar a que se refieren con el siguiente párrafo incluido en los requerimientos del relé de protección diferencial de línea 87L “Un interruptor de prueba para el montaje en la conexión con el IED debería estará disponible.”

RESPUESTA 59

Se trata del bloque de pruebas (Test Switch) que debe ser instalado para todos los IED´S.

.

En el ítem 11 de la tabla 3.4.1. LOTE 4 – REGISTRADORES AUTOMÁTICOS DE PERTURBACIONES RAP‟S, están solicitando que el registrador de fallas posea MODEM interno, sin embargo en los formularios de precios están pidiendo el MODEM como un repuesto, por favor confirmar que le MODEM solicitado sea externo.

(20)

20

Los registradores únicamente dispondrán de comunicación Ethernet vía TCP/IP para acceso remoto

Por favor confirmar si de acuerdo al ítem 4.4.4.2 se debe suministrar un computador portátil por cada equipo registrador de fallas a suministrarse, o si debe suministrarse sólo 1 portátil para todas las subestaciones.

RESPUESTA 61

Se requiere un portátil para todas las subestaciones.

Por favor indicar cuál debe ser la funcionalidad del puerto óptico solicitado, solicitamos cordialmente permitir la utilización de conversores de eléctrico a óptico.

RESPUESTA 62

Los puertos ópticos deben ser parte integrante del equipo.

Considerando que desde hace algunos años Los MODEM de comunicación telefónica se están dejando de utilizar o se utilizan muy poco para gestión o configuración, solicitamos permitir que el registrador de fallas tenga puerto para conexión de un MODEM externo. Solicitamos igualmente que el medio de gestión de estos equipos sea basado en TCP/IP que permita lograr mayores anchos de banda y mejor rendimiento para gestión y configuración de los mismos.

RESPUESTA 63

Los registradores únicamente dispondrán de comunicación Ethernet vía TCP/IP para acceso remoto.

Por favor aclarar si la precisión de las entradas analógicas en relación al ángulo “Entradas analógicas (diferencia en fase)” está asociada a la funcionalidad PMU.

(21)

21

RESPUESTA 64

No se requiere la función PMU en relés de protección. Si se requiere la función PMU en registradores.

Diagrama de red – Es necesario contar con un diagrama de la red para verificar los sitios de instalación y los respectivos desplazamientos.

RESPUESTA 65

Este proceso no incluye instalación.

Cámaras IP – En los pliegos no se especifica si aparte del suministro se necesita cotizar la instalación. De llegar a solicitar la instalación cual sería la ubicación o distancia para el sitio de fijación? Necesitan sistema de grabación y monitoreo NVR por cada sitio? o es centralizado.

RESPUESTA 66

Este proceso no incluye instalación por tanto no debe incluir cotización de la instalación.

El sistema de monitoreo debe ser centralizado.

Centrales Telefónicas – En los pliegos no se especifica si aparte del suministro se necesita cotizar la instalación. De llegar a solicitar la instalación cual sería la ubicación o distancia para el sitio de fijación?

RESPUESTA 67

La cotización debe ser únicamente de los bienes objeto del proceso, ya que este no incluye instalación.

(22)

22 Equipos SDH – Para los equipos de Capacidad de Alto Orden se puede realizar un arreglo de 2 equipos SDH conectados entre sí?, esto para el caso de S/E LOJA y S/E CUENCA.

RESPUESTA 68

No se puede realizar arreglos de equipos.

PREGUNTA 69

Con respecto al Lote 5, numeral 4.5.7 Suministro de equipos terminales de onda portadora digital:

- Existe algún acoplamiento capacitivo?. Si es así, cual es su valor?

- Cual es la corriente de corto y el valor de inductancia de las trampas de onda solicitadas?.

RESPUESTA 69

1. Sí, existe un transformador potencial capacitivo ubicado en el equipo primario de la bahía. El valor es: menor o igual a 5000 pF.

2. Los datos solicitados son los siguientes: Inductancia nominal (mH) = 1,06 Corriente de corto circuito (kA/1s) = 30 Rango de sintonía (kHz) = 50 a 500 Impedancia de bloqueo (Ω) = 600

PREGUNTA 70

Respecto al impuesto de salida de divisas, por favor confirmar si Celec EP Transelectric está exonerado, ó si Celec EP Transelectric transferirá directamente todos los pagos al(los) proveedor(es) del exterior relacionados con la importación de los bienes, asumiendo el valor correspondiente a dicho impuesto (salida de divisas/capital).

RESPUESTA 70

PREGUNTA 71

Entendemos que será aceptable incluir como experiencia certificaciones, órdenes de compra, o contratos de Alstom como grupo empresarial

RESPUESTA 71

Favor remitirse a los REQUISITOS PARA CALIFICACIÓN POSTERIOR (IAO 38.2) incluidos en la Sección III. Criterios de Evaluación y Calificación, página 49. El

(23)

23

Oferente deberá proporcionar certificados, que demuestre su cumplimiento con los requisitos de experiencia del proveedor y/o de los fabricantes acreditados por éste. Para el caso de consorcios conformados o por conformarse, se deberá presentar certificados de cada uno de los integrantes de la APCA o consorcio.

PREGUNTA 72

Entendemos que los fabricantes de equipos, incluyendo casas matrices, filiales o empresas del grupo, pueden presentar certificados de cumplimiento tanto a nivel técnico como de experiencia, es decir, la experiencia internacional del proponente es aceptada. Por favor confirmar nuestro entendimiento.

RESPUESTA 72

La aclaración es confirmada. Favor remitirse a la RESPUESTA 71.

PREGUNTA 73

LOTE 5 - Equipos y cableado para telecomunicaciones

Solicitamos aclarar cuál es la interfaz de comunicación óptica para los equipos de teleprotección, debido a que la interfaz principal a la cual hace referencia el pliego es: 2 Mbps (G703.6) o a 64 kbps y ninguna de estas son ópticas. Página 78.

RESPUESTA 73

La interfaz de comunicación óptica para los equipos de teleprotección será a través de un módulo SFP y el canal óptico según la norma IEEE C37.94 (nx64 kbps; n = 1 a 12).

PREGUNTA 74

LOTE 5 - Equipos y cableado para telecomunicaciones

Entendemos que tanto los equipos PDH existentes como los que se van a suministrar deben estar conectados a un SDH, a través de conexión E1. De tal manera que la interconexión se realice entre los SDH por medio de Fibra Óptica. Confirmar nuestro entendimiento.

RESPUESTA 74

Los equipos multiplexores con tecnología PDH se van a conectar a través de un E1 eléctrico al equipo multiplexor con tecnología SDH.

PREGUNTA 75

(24)

24 Solicitamos aclarar cuáles son los sistemas y los equipos de terceros u otros fabricantes con los cuales deben ser compatibles nuestros equipos PDH. Página 94.

RESPUESTA 75

Los equipos ofertados deben ser compatibles con equipos multiplexores con tecnología PDH marca Siemens y Keymile. A continuación se detallan los modelos:

Marca Modelo

SIEMENS FMX R3.2 KEYMILE Umux 1500

PREGUNTA 76

Solicitamos aclarar por qué la TABLA 4.5.3. LOTE 3 - TABLEROS DE CONTROL, PROTECCIÓN Y MEDICIÓN, Y, EQUIPO DE TELEPROTECCIÓN de la pagina 144, se repite en la página 146?. No aplica?

RESPUESTA 76

Esta última tabla (de la página 146) no debe ser tomada en cuenta, es igual a la tabla de la página 144.

PREGUNTA 77

Se menciona que se pagará el 60% de anticipo según las instrucciones del contratista. Debido a que los proveedores en el exterior necesitan una garantía de pago por favor confirmar si el saldo a pagarse luego de la entrega formal, de acuerdo a lo especificado en las bases, puede ser garantizado con una carta de crédito. En caso afirmativo por favor comentar quién correrá con los gastos que demande dicha apertura de la carta de crédito.

RESPUESTA 77

CELEC EP – TRANSELECTRIC, cancelará los valores de acuerdo a lo estipulado en

los documentos de licitación, favor remitirse a la cláusula 15.1 de la Sección VIII “Condiciones Especiales del Contrato”, páginas 531 y 532, por tanto no serán emitidas Cartas Crédito.

PREGUNTA 78

De los expresado en el punto IAO 21.1 entendemos que no se requiere presentar garantía de mantenimiento de oferta, por favor confirmar.

(25)

25

RESPUESTA 78

PREGUNTA 79

Entendemos que los plazos indicados para la entrega de los bienes y ervicios conexos es contando desde el pago del anticipo, por favor confirmar.

RESPUESTA 79

Los plazos del Plan de Entrega se cumplirán a partir de la fecha de protocolización del contrato, de acuerdo a la CGC 12.1 (página 529) de la Sección VIII. Condiciones Especiales del Contrato.

PREGUNTA 80

En relación al numeral IAO 21.1, en donde se indica que “No se requiere Garantía de Mantenimiento de Oferta”, entendemos que no se requiere presentar en la propuesta una Garantía de Mantenimiento de Oferta.

Favor confirmar nuestro entendimiento.

RESPUESTA 80

PREGUNTA 81

Bajo la premisa de que todos los trámites de importación y nacionalización los realizará la contratista la misma que incluirá absolutamente todo lo necesario para entregar los bienes a satisfacción de CELEC EP - TRANSELECTRIC DDP en las bodegas de CELEC EP – TRANSELECTRIC.

Es nuestro entendimiento que la venta DDP, su procedimiento de importación será de acuerdo a las normas internacionales y su facturación será local.

¿Es correcto nuestro entendimiento?

RESPUESTA 81

En referencia a los términos de importación DDP se confirma lo enunciado en el párrafo 1 de esta aclaración, favor remitirse a la RESPUESTA 44.

En referencia a la facturación, favor remitirse a la sección VIII “Condiciones Especiales del Contrato” CGC 15.1 página 531, la misma que indica: “…Las Facturas presentadas por el contratista por los pagos, deberán corresponder a la diferencia entre el valor total del contrato y el valor total cancelado por CELEC EP-TRANSELECTRIC, producto de la importación.”; es decir, se pagará con la

(26)

26

facturación correspondiente a la importación de los bienes a nombre de CELEC EP-TRANSELECTRIC, y, con la facturación local, cuyo monto de las dos facturaciones señaladas anteriormente sumarán el 100% del Contrato.

PREGUNTA 82

En relación a la garantía: por pago de anticipo y fiel cumplimiento del contrato indicadas en el numeral CGC 17.1 de las bases. Favor confirmar si las mismas pueden ser garantía bancarias o póliza de seguro emitida por una aseguradora.

RESPUESTA 82

Estas garantías podrán ser emitidas por Instituciones Financieras o Compañías de Seguros, según lo establecido en los numerales 1 y 2 del artículo 73 de la Ley Orgánica del Sistema Nacional de Contratación Pública a las Garantías de Cumplimiento de la Oferta y Uso del Anticipo.

PREGUNTA 83

Solicitamos indicar que en caso de realizar la importación y los trámites a nombre de la entidad contratante, ¿Cómo se liquidarán estos servicios si la contratista adjudicada dentro de su objeto social no se encuentra autorizada para facturar estos servicios de importación.

RESPUESTA 83

Favor remitirse a la sección II “Datos de la Licitación (DDL)” IAO 14.6 (c), páginas 40 a la 42. La importación de los bienes y la facturación local será a nombre de CELEC EP, todos los costos deben estar incluidos en la oferta.

PREGUNTA 84

En caso de que el oferente por cualquier razón se viera imposibilitado en realizar todos los trámites relacionados con la importación de los bienes, a nombre de CELEC EP. Sino que la contratista importara a su nombre los bienes para una entrega local DDP a Transelectric, queremos consultar si se aceptaría que el oferente incluya en su oferta un descuento especial equivalente a la exoneración de los tributos de importación a los que se vería BENEFICIADA Transelectric en caso de realizar la importación a nombre de Transelectric

RESPUESTA 84

Favor remitirse a la RESPUESTA 83, por tanto no es aceptable la alternativa propuesta.

PREGUNTA 85

En relación al plazo de entrega. Nos permitimos solicitar que el plazo de entrega se cuente a partir de la protocolización del contrato y pago del anticipo.

(27)

27

PREGUNTA 86

De acuerdo con nuestro entendimiento, el riesgo y la propiedad de los bienes se transferirá a favor de la Entidad Contratante contra la suscripción del Acta de Entrega Recepción Provisional, tomando en consideración que es en ese momento cuando se ingresan los bienes al inventario de la Entidad Contratante.

RESPUESTA 86

De acuerdo a la cláusula CGC 15.1 de la Sección VIII “Condiciones Especiales del Contrato”, página 531 y 532, todos los bienes serán entregados a satisfacción de CELEC EP-TRANSELECTRIC, en el lugar de destino señalado por el Administrador de Contrato, mediante un Acta de Recepción Parcial; el oferente deberá además garantizar el funcionamiento de los bienes cuando estos se encuentren instalados a satisfacción de CELEC EP-TRANSELECTRIC o cuando hayan transcurrido veinte (20) meses de la entrega de todos los bienes mediante un Acta de Recepción Definitiva. Adicionalmente, según lo estipula la cláusula CGC 27.3 de la Sección VIII “Condiciones Especiales del Contrato”, página 535, “El período de validez de la Garantía Técnica será de veinte y cuatro (24) meses posteriores a la fecha de recepción definitiva…” y, “El período de la Garantía Técnica por concepto de pintura y capas de protección será de cinco (5) años a partir de la Recepción Definitiva de todos los bienes.”

PREGUNTA 87

Es de nuestro entendimiento que la responsabilidad de la entidad contratante se limita al 100% del valor del contrato. ¿Es correcto nuestro entendimiento?

RESPUESTA 87

CELEC EP-TRANSELECTRIC cancelará el valor total de Contrato conforme la cláusula CGC 15.1 de la Sección VIII “Condiciones Especiales del Contrato”, páginas 531 y 532, Favor remitirse a la cláusula mencionada.

PREGUNTA 88

Se debe ofertar un rack de DDF para los E1? En dicho rack se puede ubicar patchpannel para las interfaces FastEthernet?

(28)

28

No se solicita ofertar un rack DDF exclusivamente para los E1s; sin embargo se aceptarán las ofertas con un rack adicional DDF y en este rack se puede ubicar el patch panel para las interface FastEthernet.

PREGUNTA 89

Con el propósito de brindar mayor disponibilidad al tráfico de cada interface para los equipos STM-16 sugerimos que las interfaces de línea puedan ser ofertadas en tarjetas independientes que al menos dispongan de un puerto.

RESPUESTA 89

Para las interfaces STM-16 se solicitó dos interfaces en tarjetas independientes. Se aceptarán también tarjetas independientes de un puerto.

PREGUNTA 90

Con el propósito de brindar mayor disponibilidad al tráfico de cada interface para los equipos STM-4 sugerimos que las interfaces de línea puedan ser ofertadas en tarjetas independientes que al menos dispongan de un puerto.

RESPUESTA 90

Para las interfaces STM-4 se solicitó dos interfaces en tarjetas independientes. Se aceptarán también tarjetas independientes de un puerto.

PREGUNTA 91

Se debe ofertar hardware y software para el sistema de gestión de los equipos SDH, o solamente el software a ser instalada en un servidor propiedad de Celec-Transelectric?

RESPUESTA 91

Se debe ofertar hardware y software.

PREGUNTA 92

Favor confirmar si la interfaz requerida para los servicios GE es transparente o switcheada?.

RESPUESTA 92

De acuerdo a lo solicitado en los pliegos, se requiere que las interfaces GIGABIT ETHERNET de los equipos SDH soporten procedimiento de entramado genérico enmarcado (GFP-F) y esquema de ajuste de capacidad de enlace (LCAS), sin embargo pueden ofertar interfaces que soporten switching de capa 2.

(29)

29 PREGUNTA 93

Para el Lote 5, en el numeral 4.5.61.3.2.3. Software y Hardware de Gestión, se indica: “Software y hardware de terceros.”. Favor confirmar el alcance de este requerimiento y a qué software y licencia de terceros se refiere.

RESPUESTA 93

Se refiere a licencias de software que no sean propietarios del oferente, como por ejemplo del sistema operativo utilizado en el hardware de gestión, antivirus, etc.

PREGUNTA 94

PARA LOS OFERENTES QUE VAN A PRESENTAR LA OFERTA DE LOS BIENES DEL LOTE 5 Y NO FABRIQUEN DICHOS BIENES:

- SE DEBE PRESENTAR LA AUTORIZACIÓN DEL FABRICANTE DE TODOS LOS MATERIALES QUE SE INCLUYEN EN ESTE LOTE (CÁMARAS, CABLEADO, TELÉFONOS, ETC) O ÚNICAMENTE DE LOS EQUIPOS QUE SE INSTALARÁN COMO SON, MULTIPLEXORES SDH, MULTIPLEXORES PDH, EQUIPOS TERMINALES DE ONDA PORTADORA Y SISTEMAS DE ALIMENTACIÓN -48VDC????

-SE DEBE PRESENTA LOS CERTIFICADOS „‟Promedio de ventas anuales realizadas en los últimos tres años (treinta y seis meses anteriores a la fecha de convocatoria), de rubros de iguales características técnicas a los solicitados a los de cada lote, en US dólares / Valor referencial del lote requerido, debe ser igual o mayor a 1,5 (≥ 1,5 )‟‟ DE TODOS LOS MATERIALES QUE SE INCLUYEN EN ESTE LOTE (CÁMARAS, CABLEADO, TELÉFONOS, ETC) O ÚNICAMENTE DE LOS EQUIPOS QUE SE INSTALARÁN COMO SON, MULTIPLEXORES SDH, MULTIPLEXORES PDH, EQUIPOS TERMINALES DE ONDA PORTADORA Y SISTEMAS DE ALIMENTACIÓN -48VDC????

- SE DEBE PRESENTAR LOS CERTIFICADOS „‟Producción promedio mensual del último año (doce meses anteriores a la fecha de la convocatoria), de bienes de iguales características técnicas a los solicitados a los del lote ofertado / Monto referencial del lote ofertado, debe ser igual o mayor a 0,25 (≥0,25).‟‟ DE TODOS LOS MATERIALES QUE SE INCLUYEN EN ESTE LOTE (CÁMARAS, CABLEADO, TELÉFONOS, ETC) O ÚNICAMENTE DE LOS EQUIPOS QUE SE INSTALARÁN COMO SON, MULTIPLEXORES SDH, MULTIPLEXORES PDH, EQUIPOS TERMINALES DE ONDA PORTADORA Y SISTEMAS DE ALIMENTACIÓN -48VDC????

RESPUESTA 94

Se debe presentar la autorización del fabricante únicamente para lo que corresponde a Equipos: Multiplexores SDH, Multiplexores PDH, Sistemas de Onda Portadora, Cargador y Banco de Baterías de 48 VDC.

(30)

30

Se debe presentar los certificados „‟Promedio de ventas anuales realizadas en los últimos tres años (treinta y seis meses anteriores a la fecha de convocatoria), de rubros de iguales características técnicas a los solicitados a los de cada lote, en US dólares / Valor referencial del lote requerido, debe ser igual o mayor a 1,5 (≥ 1,5 )‟‟ para lo que corresponde a los Equipos: Multiplexores SDH, Multiplexores PDH, Sistemas de Onda Portadora, Cargador y Banco de Baterías de 48 VDC.

Se debe presentar los certificados „‟Producción promedio mensual del último año (doce meses anteriores a la fecha de la convocatoria), de bienes de iguales características técnicas a los solicitados a los del lote ofertado / Monto referencial del lote ofertado, debe ser igual o mayor a 0,25 (≥0,25)‟‟ para lo que corresponde a los Equipos: Multiplexores SDH, Multiplexores PDH, Sistemas de Onda Portadora, Cargador y Banco de Baterías de 48 VDC

PREGUNTA 95

CON RESPECTO A LOS EQUIPOS MULTIPLEXORES PDH:

 Se acepta que en lugar de cumplir la norma ITU-T Q.552 se cumpla las normas G.711/712.

 En el interface V.24, se solicita: velocidad síncrona de 0.6 a 56 kbps, asíncrona de 0.3 a 115.2 kbps. Se aceptaría el cumplimiento parcial, es decir los puertos pueden ser configurados en LowSpeed en velocidades de 1200, 2400, 4800, 9600 y 19200bps , síncrona o asíncrona y en velocidades múltiplos de 64kbps hasta 2048kbps.

 Con respecto ETSI EN 300 132-2. Se puede aceptar un cumplimiento parcial, ya que no se cuenta con pruebas de protección eléctrica para 230VAC.

RESPUESTA 95

1. La norma ITU-T Q.552 refiere a los aspectos eléctricos para interfaces analógicas a 2 hilos, la norma ITU-T G.711 se refiere a la modulación por impulsos codificados para frecuencias vocales (Ley A y Ley µ) y la norma ITU-T G.712 norma los

aspectos de calidad requeridos para canales de modulación por impulsos codificados. Todas estas normas son complementarias, por lo que debe cumplir con la norma ITU-T Q.552.

2. Las especificaciones solicitadas para los puertos seriales V.24 para el equipo multiplexor PDH se detallan en: el ítem No. 12 de la tabla 3.5.8 lote 5 página 95 y en la página 464, donde se indica lo siguiente:

Puertos seriales (Interfaz V.24)

- Conectores DB25.

- Velocidades configurables por software.

• Síncrona de 0.6 a 56 kbps.

(31)

31

3. Las fuentes de energía de los equipos multiplexores PDH deben cumplir a cabalidad con la norma ETSI EN 300 132-2 v2 2001-12.

PREGUNTA 96

En relación al numeral IAO 21.1, en donde se indica que “No se requiere Garantía de Mantenimiento de Oferta”, entendemos que no se requiere presentar en la propuesta una Garantía de Mantenimiento de Oferta.

Favor confirmar nuestro entendimiento.

RESPUESTA 96

PREGUNTA 97

Bajo la premisa de que todos los trámites de importación y nacionalización los realizará la contratista la misma que incluirá absolutamente todo lo necesario para entregar los bienes a satisfacción de CELEC EP - TRANSELECTRIC DDP en las bodegas de CELEC EP – TRANSELECTRIC.

Es nuestro entendimiento que la venta DDP, su procedimiento de importación será de acuerdo a las normas internacionales y su facturación será local.

¿Es correcto nuestro entendimiento?

RESPUESTA 97

PREGUNTA 98

En relación a la garantía: por pago de anticipo y fiel cumplimiento del contrato indicadas en el numeral CGC 17.1 de las bases. Favor confirmar si las mismas pueden ser garantía bancarias o póliza de seguro emitida por una aseguradora.

RESPUESTA 98

(32)

32 Solicitamos indicar que en caso de realizar la importación y los trámites a nombre de la entidad contratante, ¿Cómo se liquidarán estos servicios si la contratista adjudicada dentro de su objeto social no se encuentra autorizada para facturar estos servicios de importación.

RESPUESTA 99

PREGUNTA 100

En caso de que el oferente por cualquier razón se viera imposibilitada en realizar todos los trámites relacionados con la importación de los bienes, a nombre de CELEC EP. Sino que la contratista importara a su nombre los bienes para una entrega local DDP a Transelectric, queremos consultar si se aceptaría que el oferente incluya en su oferta un descuento especial equivalente a la exoneración de los tributos de importación a los que se vería BENEFICIADA Transelectric en caso de realizar la importación a nombre de Transelectric

RESPUESTA 100

PREGUNTA 101

En relación al plazo de entrega. Nos permitimos solicitar que el plazo de entrega se cuente a partir de la protocolización del contrato y pago del anticipo.

RESPUESTA 101

PREGUNTA 102

De acuerdo con nuestro entendimiento, el riesgo y la propiedad de los bienes se transferirá a favor de la Entidad Contratante contra la suscripción del Acta de Entrega Recepción Provisional, tomando en consideración que es en ese momento cuando se ingresan los bienes al inventario de la Entidad Contratante.

RESPUESTA 102

PREGUNTA 103

Es de nuestro entendimiento que la responsabilidad de la entidad contratante se limita al 100% del valor del contrato. ¿Es correcto nuestro entendimiento?

(33)

33

PREGUNTA 104

PREGUNTAS PARA EL LOTE 1

Favor confirmar el tipo de entrega según Incoterms 2010. Entendemos que la entrega de los equipos que hacen parte de la licitación será bajo el término DDP, pero en algunos fragmentos de la licitación se habla de una entrega bajo condiciones CIF por tanto agradecemos confirmar para no generar confusión.

RESPUESTA 104

PREGUNTA 105

Favor confirmar como norma de fabricación aceptable para interruptores el estándar internacional IEC62271-100.

RESPUESTA 105 Confirmado.

PREGUNTA 106

Favor confirmar como norma de fabricación aceptable para seccionadores el estándar internacional IEC62271-102.

PREGUNTA 107

Favor confirmar como norma de fabricación aceptable para transformadores de corriente y tensión el estándar internacional IEC60044.

(34)

34 PREGUNTAS PARA EL LOTE 1

Favor confirmar como norma de fabricación aceptable para descargadores de sobretensión el estándar internacional IEC60099-4.

PREGUNTA 109

Favor confirmar el cumplimiento de la precisión 0.2 bajo una cargabilidad de 60VA en los núcleos de medición para los transformadores de corriente de 245, 145, 72.5, 17.5 en la mayor relación de transformación.

RESPUESTA 109

Favor remitirse a las RESPUESTAS 27, 28 y 29

PREGUNTA 110

Favor confirmar si es requerido incluir en los transformadores de tensión tipo capacitivo los accesorios necesarios para instalación de trampa de onda para el sistema de onda portadora. En caso afirmativo confirmar si es requerido el suministro e instalación de trampas de onda sobre los transformadores de tensión.

RESPUESTA 110

Se confirma que no se requiere incluir en los transformadores de tensión tipo

capacitivo los accesorios necesarios para instalación de trampa de onda para el sistema de onda portadora, a excepción de los equipos para la S/E Quinindé,

conforme se indica en la Tabla de Datos Técnicos Garantizados de los documentos de licitación.

PREGUNTA 111

Por favor aclarar o confirmar si los niveles de aislamiento para los equipos serán referidos entre cero (0) y mil (1000) metros sobre el nivel de mar y no necesitan ser corregidos por cambio en su altura de instalación.

RESPUESTA 111

Los valores de los Datos Técnicos Garantizados están corregidos para una altura de 3000 m.

(35)

35 PREGUNTA 112

Favor confirmar si es requerido el suministro de cajas de agrupamiento junto con los transformadores de corriente y tensión solicitados.

RESPUESTA 112

Si , se requiere el suministro.

PREGUNTA 113

Favor confirmar si es aceptable el uso de aislamiento tipo polimérico para los equipos de 245, 145, 72.5, 17.5 que hacen parte de la presente invitación. Especialmente confirmar este requerimiento para los descargadores de sobretensión.

RESPUESTA 113

Se confirma que es aceptable el uso de aislamiento tipo polimérico, únicamente para los descargadores.

PREGUNTA 114

Favor confirmar si es aceptable la presentación de la oferta únicamente por los equipos de potencia para 245, 145, 72.5, 17.5, excluyendo el suministro de las estructuras metálicas soporte. De ser aceptado el requerimiento se ofertaría únicamente el suministro de estructuras metálicas soporte para los interruptores de potencia, las cuales son diseñadas directamente por la fábrica de origen para garantizar el correcto comportamiento sísmico del equipo.

RESPUESTA 114

NO es aceptable la exclusión del suministro de las estructuras metálicas soporte.

PREGUNTA 115

Favor confirmar si es requerida con nuestra oferta una cotización correspondiente a los servicios de supervisión, montaje y puesta en servicio de los equipos de potencia 245, 145, 72.5, 17.5 (Interruptores, seccionadores, Ct‟s, Pt‟s y descargadores de sobretensión) que hacen parte del presente proceso de licitación.

RESPUESTA 115

Para el Lote 1, solo se requiere la supervisión de montaje para los disyuntores.
