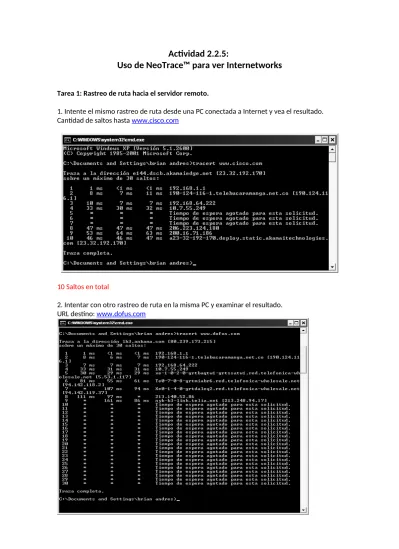

Actividad 2.2.5:
Uso de NeoTrace™ para ver Internetworks
Tarea 1: Rastreo de ruta hacia el servidor remoto.
1. Intente el mismo rastreo de ruta desde una PC conectada a Internet y vea el resultado. Cantidad de saltos hasta www.cisco.com
10 Saltos en total
Dirección IP destino: 213.140.52.86
Tarea 2: Rastreo de ruta con NeoTrace.
El programa no se encuentra disponible para descargar por lo cual no pude realizar la actividad.
3. Reflexión
1. Repasar el objetivo y la utilidad de los programas de rastreo de rutas.
Estos programas nos dan buena información sobre el tráfico de datos que se inicia desde nuestra computadora hasta el servidor al que deseamos conectarnos resulta interesante los datos que nos puede dar una DNS.
4. Desafío
Considere y analice posibles temas de seguridad de redes que puedan surgir a partir del uso de programas como traceroute y Neotrace. Considere qué detalles técnicos son revelados y cómo tal vez esta información puede ser usada incorrectamente.
2.6.1:
Orientación de topología y construcción de una red pequeña
Tarea 1: Conectar una red punto a punto
1. Con el cable Ethernet correcto, conecte dos estaciones de trabajo. Conecte un extremo del cable al puerto de la NIC en la PC1 y el otro extremo del cable a la PC2.
¿Qué cable usó? Use un cable cruzado
2. Utilice el comando ping para verificar que PC1 puede alcanzar PC2 y que PC2 puede alcanzar PC1. Desde la petición de entrada de comandos PC1 DOS, escriba ping 192.168.1.3. Desde la petición de entrada de comandos PC2 DOS, escriba ping 192.168.1.2.
3. ¿Cuál es el resultado del comando ping si se desconecta el cable de red y hace ping en la otra estación de trabajo?
Tarea 2: Conectar las estaciones de trabajo al switch de laboratorio de la clase.
1. Tome el cable correcto y conecte uno de los extremos del mismo al puerto NIC de la estación de trabajo y el otro extremo al puerto del switch.
¿Qué cable usó? Un Cable directo de PC a switch.
2. Verifique la conectividad de la red utilizando el comando Ping para alcanzar las otras estaciones de trabajo conectadas al switch.
3. ¿Cuál es el resultado del comando ping si se hace ping en una dirección que no está conectada a esta red?
No se realizara ninguna transferencia de datos ya que no se encuentran conectados en red.
3: Reflexión
1. ¿Qué podría evitar que un ping se envié entre las estaciones de trabajo cuando éstas están directamente conectadas?
Serian problemas de conexión física como usar el cable inadecuado, no hay buen contacto en los conectores Rj45, falla en la tarjeta de red de algún PC.
2. ¿Qué podría evitar que un ping se envié a las estaciones de trabajo cuando éstas están conectadas a través del switch?
Problemas en el cableado, Puede que las entradas de switch estén dañadas, problemas de hardware en general.
Práctica de laboratorio 2.6.2:
Uso de Wireshark™ para ver las unidades de datos del protocolo
1. Si el usuario realizó el Paso 1 A de arriba, haga coincidir los mensajes que se muestran en la ventana de línea de comandos cuando el ping se ejecutó con los seis paquetes capturados por Wireshark.
¿Qué protocolo se utiliza por ping? ICMP
¿Cuál es el nombre completo del protocolo? Internet Control Message Protocol
2. Seleccione (resalte) con el mouse el primer paquete de solicitud de eco en la lista.
Localice los dos tipos diferentes de “Origen” y “Destino”. ¿Por qué hay dos tipos? Se muestran direcciones IP y MAC. Porque una Recibe Y la otra Transmite
¿Cuáles son los protocolos que están en la trama de Ethernet? IP e ICMP
2. Aumente el tamaño del panel de Lista de paquetes de Wireshark y desplácese por las PDU que se encuentren en la lista.
1. El primer grupo está asociado con la fase “conexión” y el inicio de sesión en el servidor. Haga una lista de ejemplos de mensajes intercambiados en esta fase.
2. Localice y haga una lista de ejemplos de mensajes intercambiados en la segunda fase, que es el pedido de descarga real y la transferencia de datos.
3. El tercer grupo de PDU está relacionado con el cierre de sesión y la “desconexión”. Haga una lista de ejemplos de mensajes intercambiados durante este proceso.
4. Localice los intercambios TCP recurrentes a través del proceso FTP. ¿Qué característica de TCP indica esto?
El protocolo TCP Indica que el archivo está llegando.
3. Reflexión
importante que el usuario pueda reconocer y relacionar tanto los protocolos representados como la capa de protocolo y los tipos de encapsulación de los modelos con la información provista por Wireshark.
Con el Wireshark podemos observar un poco mejor en que momentos se usan los distintos tipos de protocolos y su función en cuanto a la transferencia y descarga de datos lo que nos permite analizar mejor como es el flujo de datos en la red. Y la utilización de los modelos OSI y TCP/IP.
4. Desafío
Analice cómo podría utilizar un analizador de protocolos como Wireshark para:
1. Diagnosticar fallas de una página Web para descargar con éxito un navegador en un equipo
Cuando podemos observar el protocolo TCP en la descarga de archivos se puede decir que la descarga está siendo recibida lo que nos indica que no hay fallas de transferencias.
2. Identificar el tráfico de datos en una red requerida por los usuarios
