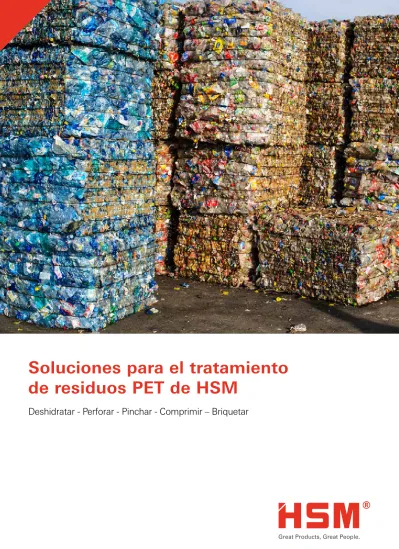

Soluciones para el tratamiento de residuos PET de HSM

Deshidratar - Perforar - Pinchar - Comprimir – Briquetar

(2)

G E R M A N Y M ADE IN

Cada año se fabrican 500 mil millones de botellas de PET.

Para producir 1 kg de PET son necesarios 1,9 kg de petróleo.

Ante esta cifra, la recuperación de las botellas de PET usadas es más necesaria que nunaprox. Más del 90 % de las bote- llas de PET producidas son botellas desechables. Dado que el PET puede reciclarse al 100 %, este material constituye un elemento muy importante en la cadena de reciclaje para la producción de, por ejemplo, fibras para la producción textil, productos plásticos, cintas de embalaje e, incluso, muebles.

HSM se enfrenta desde hace varios años a este desafío y,

gracias a sus amplios conocimientos en el sector del medio ambiente, desarrolla soluciones hechas a medida para un reciclaje eficiente del PET.

Las botellas de bebidas hechas de PET, la forma abre- viada de tereftalato de polietileno, son indispensables para el comercio actual. Por ello, es necesario encon- trar nuevas soluciones para el tratamiento de residuos, ya que tanto la sociedad como los organismos estata- les requieren de un sistema reaprovechamiento de los materiales empleados en fabricación de envases.

Nuestros hábitos de consumo requieren nuevas soluciones.

Granulado Preformas /botellas y embotellado

PET-Reciclado Consumidores

Deshidratación y perforación

HSM siempre se ha comprometido con el principio de la calidad. HSM establece Alemania como su lugar de producción y productos de calidad «Fabricados en Alemania». Las tres plantas de HSM alemanas están certificadas según DIN EN ISO 9001. Dado que fabri- camos nuestros productos nosotros mismos, podemos garantizar una calidad de primera clase. La alta tasa de

fabricación interna es característica de HSM y aporta ventajas decisivas. De esta forma, la producción se puede controlar de forma fiable, flexible e independiente.

Pero también nos permite controlar el origen, la calidad y los componentes de las materias primas y materiales utilizados.

La calidad de HSM ”Made in Germany“

(3)

HSM ofrece soluciones y nuestra calidad de la gestión de residuos PET. Gracias a nuestra amplia experiencia como pioneros en la compresión de PET y con la calidad de HSM Fabricado en Alemania somos su colaborador mas rentable en el reciclaje de envase PET.

Nuestra amplia cartera de productos dispone de:

x Máquina HSM para la deshidratación de PET x Perforadores de PET de HSM

x Combinación de sistema PET-Crusher más prensa de HSM x Prensas de balas de HSM especiales para material PET x Briquetadoras para la compresión completamente auto-

mática de botellas de PET y latas de bebida

(4)

1

2

1 2

x Perforación de envases PET, latas y envases blandos x Deshidratación de los envases hasta un 98 %

x Deshidratación final óptimo gracias a la tecnología de dos ejes x Ocupación de espacio mínima

x Permite un llenado automático y también manual

x Mecanismo de corte de acero especialmente endurecido, otras partes de las carcasas de las máquinas de acero inoxidable

x Resistente y robusto para garantizar una larga vida útil x Los cilindros de entrada garantizan que las botellas de

PET del mecanismo de corte entren de forma eficaz x Colector de los líquidos mediante mangueras o bombas x Fácil limpieza gracias a la disponibilidad de trampillas laterales

de revisión y abatibles

x Ideal como componente adicional de las prensas de balas de HSM

HSM PET FluidEx 600

La PET FluidEx 600 de HSM deshidrata y perfora de forma rápida y eficaz las botellas de PET, latas y los envases blandos, que no han sido embotellados o etiquetados de forma correcta o ya han caducado.

Los envases introducidos a través de la tolva de llenado pasan por la construcción de dos ejes y quedando prácticamente vacíos. Mediante un sistema de filtración se limpia el líquido de los pequeños trozos de plástico y etiquetas, que a continuación se conducen a un tornillo sin fin y se comprimen. La tolva de llenado plegable permi- te limpiar la máquina fácilmente. Las principales ventajas de la PET FluidEx 600 de HSM son su alto nivel de eficiencia, una ocupación de espacio mínima y la posibili- dad de integrarla directamente en procesos de reciclaje ya existentes.

Modelo HSM PET FluidEx 600

Rendimiento de paso de botellas PET (1l) por hora 10000

Ancho de trabajo en mm 600

Altura de llenado en mm aprox. 1270

Motor en kW 3,0 perforador / 4,0 tornillo sin fin

Tensión / Frecuencia 3 x 400 V / 50 Hz

Dimensiones de la máquina (A x P x H) en mm 1215 x 3304 x 1775

Peso de la máquina en kg aprox. 1230

Vaciado de los envases hasta un 98 % Mecanismo de corte de acero especial- mente endurecido

(5)

1

2

1

2

Los potentes perforadores de HSM perforan las botellas PET antes de su compresión y proporcionan unas balas con una compresión óptima. Gracias a su alto nivel de rendimiento y SU atractiva relación calidad-precio, los perforadores de PET de HSM PF 600-4 y PF 1200-4 son el complemento más rentable para los sistemas de gestión de residuos de HSM.

x Perforación de botellas PET vacías y/o llenas (máx. aprox. 2,5 l), con y sin cierre

x A través de los agujeros sale el aire que pueda haber dentro, por lo que se obtiene un prensado óptimo que ahorra costes en el transporte y el almacenamiento

x Robusto mecanismo de corte: también puede procesar botellas de cristal por separado

x Ideal como opción adicional para las prensas de canal VK y AK de HSM o, alternativamente, como aplicación indepen- diente

x Es posible integrar el perforador en la boca de carga. La posibilidad de desplazar hidráulicamente, de forma manual o automática, la boca de carga permite comprimir los materia- les en los que no es necesario utilizar el perforador

x Dispositivo con mesa y tolva para todos los sistemas con cinta de transporte, e incluso puede integrarse en sistemas ya existentes

Perforador de PET de

HSM PF 600-4 y PF 1200-4

Modelo HSM PET Perforator PF 600-4 HSM PET Perforator PF 1200-4

Rendimiento de paso de botellas PET (1l) por hora 37.500 75.000

Ancho de trabajo en mm 600 1200

Rendimiento de prensado en m³/h 50-60 100-120

Motor en kW 2 x 3,0 2 x 4,0

Tensión / Frecuencia 3 x 400 V / 50 Hz 3 x 400 V / 50 Hz

Dimensiones de la máquina (A x P x H) en mm 990 x 1200 x 500 1560 x 1200 x 500

Peso de la máquina en kg aprox. 670 aprox. 950

Perforador de PET para un uso versátil

Robusto mecanismo de corte

(6)

1

2

1 2

HSM PET Crusher 1049 SA

Esta solución de HSM reduce el espacio requerido por el envases utlizados aprox. 25 a 30 % del volumen original, reduciendo de igual manera el tiempo requerido para su eliminación.

El sistema de rodillos patentado perfora los envases y los comprime. De esta forma, las paredes laterales se enganchan entre sí, de modo que la reducción del volumen se mantiene completa. El aplastamiento garantiza la destrucción de botellas de plástico retornables y de latas.

x Sistema eficaz para compresión de botellas PET y latas hasta 3/4 de su volumen original

x Rodillos del Crusher de acero endurecido y pulido (absoluta- mente insensibles y muy robustos) para una larga vida út x Sistema rascador que retira las botellas de plástico o las latas

comprimidas de los rodillos del Crusher

x Eje dosificador con varias aletas que garantiza que las bote- llas PET o latas se introduzcan uniformemente

x Control a través de un teclado de membrana fácil de utilizar confunciones de Adelante / Paro / Atrás

x Indicador luminoso con información relativa al estado de funcionamiento actual (preparado para el funcionamiento, sobrecarga, puerta abierta, depósito lleno)

x Desconexión automática del aparato después de 2 minutos.

x El mecanismo de corte puede ser utilizado también en com- binación con automáticos para botellas retornables. Consúlte- nos si requiere más información.

x Funcionamiento ininterrumpido posible de forma opcional

Modelo HSM PET Crusher 1049 SA

Rendimiento de paso de botellas PET/latas por pasada 50-70 Rendimiento de paso de botellas PET (1l) por hora hasta 2400 Reducción del volumen en comparación 1: 3 a 1:4

Ancho de trabajo en mm 490

Altura de llenado en mm 1206

Diámetro de botella en mm 50-120

Motor en kW 1,5 / 3,0

Tensión / Frecuencia 230 V / 3 x 400 V / 50 Hz

Dimensiones de la máquina (A x P x H) en mm 793 x 1751 x 2037

Peso de la máquina en kg 230 / 288

Botellas PET

Rodillos del Crusher de acero especial endurecido

(7)

1

2

1 2

x Espacio reducido

x Alimentación el llenado manual o automático x Rodillos del crusher de acero endurecido y rectificado

(insensibles y muy robustos) para una larga vida útil x Sistema rascador que retira las botellas de plástico

comprimidas de los rodillos del crusher

x Eje dosificador con varias aletas que garantiza que las bote- llas PET se introduzcan uniformemente

x Control automático del proceso de prensado mediante foto célula

x Atadura triple manual con cinta de poliéster continua x Indicación de “bala terminada”

HSM PET CP 4988

Este sistema eficaz para reciclar PET reduce en un paso el volumen de bote- llas PET vacías hasta un 90 % y las convierte en balas compactas.

Gracias a la alimentación mediante un eje dosificador es posible un rendimiento de paso de hasta 4.000 botellas (1 litros) a la hora. El sistema de drenaje conduce de forma controlada el líquido restante hacia fuera de la prensa. En la prensa de balas solidaria con una fuerza de prensado de 11 toneladas se comprimen las botellas tri- turadas hasta convertirlas en balas de materias primas con un peso de hasta 100 kg.

Modelo HSM PET Crusher 1049 SA

Rendimiento de paso de botellas PET/latas por pasada 50-70 Rendimiento de paso de botellas PET (1l) por hora hasta 2400 Reducción del volumen en comparación 1: 3 a 1:4

Ancho de trabajo en mm 490

Altura de llenado en mm 1206

Diámetro de botella en mm 50-120

Motor en kW 1,5 / 3,0

Tensión / Frecuencia 230 V / 3 x 400 V / 50 Hz

Dimensiones de la máquina (A x P x H) en mm 793 x 1751 x 2037

Peso de la máquina en kg 230 / 288

Modelo HSM PET CP 4988

Rendimiento de paso de botellas PET (1l) por hora hasta 4000

Ancho de trabajo en mm 490

Altura de llenado en mm 1511

Fuerza de prensado en kN 100

Peso de bala en kg (con 1.200 mm de longitud) hasta 100

Dimensiones de balas (An x Al x L) en mm 500 x 500 x max. 1200

Tensión / Frecuencia 3 x 400 V / 50 Hz

Motor en kW 2,2 Crusher / 4,0 Prensa

Dimensiones de la máquina (A x P x H) en mm 990 x 3826 x 1800

Peso de la máquina en kg 1150

El sistema de drenaje extrae el líquido restante de forma controlada Amplia boca de carga

(8)

HSM V-Press 860 P

x Trampilla de llenado y puerta de descarga de las balas asegu- radas

x Dispositivo de descarga de las balas robusto y de fácil manejo x Estructura compacta y robusta, superficie de instalación redu-

cida, amplia abertura de llenado

x Moderno control del microprocesador con teclado de mem- brana y pantalla de texto

x TCS (Torsion Control System) para controlar la inclinación de la plancha de prensado

x La duplicación del número de garras de retención optimiza la compresión del material de prensado y reduce el número de cargas

x Cajón de prensado y cierre de puerta reforzado

x Expulsor de cinta o de cadena mecánico especialmente robusto

Modelo HSM V-Press 860 P HSM V-Press 860 E

Fuerza de prensado en kN 434 548

Motor en kW 4,0 4,0

Tensión / Frecuencia 3 x 400 V / 50 Hz 3 x 400 V / 50 Hz

Apertura de llenado (A x H) en mm 1195 x 650 1195 x 640

Peso de la bala en kg (según el material) aprox. 230 aprox. 320

Dimensión máx. de la bala (L x An x Al) en mm 1200 x 780 x max. 1200 1200 x 780 x max. 1200

Duración del ciclo en marcha en vacío (teór.) en seg. 25 25

Dimensiones del cajón de prensado (An x P x Al) en mm 1195 x 780 x 1640 1195 x 780 x 1640 Dimensiones de la máquina (A x P x H) en mm 1870 x 1294 x 2985 1785 x 1544 x 2990

Peso de la máquina en kg 2290 2100

Atadura cuádruple con alambre cuádruple con alambre

HSM V-Press 860 E

HSM V-Press 860 E resulta especialmente ideal para com- pactar botellas de PET trituradas.

x Balas altamente compactas listas para ser comercializables sin necesidad de volverlas a prensar

x Cajón de prensado y cierre hidráulico - Cómoda apertura y cierre, no es necesario realizar ningún esfuerzo manual x Artesa colectora de acero inoxidable para vaciado manual de

líquido

x Trampilla de llenado con cierre hidráulico Con estas prensas compactas puede reducirse in situ

el volumen del material de embalaje hasta en un 95 %.

La prensa vertical HSM V-Press 860 P ha sido especial- mente diseñada para prensar botellas PET abiertas o perforadas (otros materiales por encargo).

(9)

Prensas de canal completamente automáticas HSM –

soluciones para la eliminación de residuos y materiales a medida

Modelo HSM V-Press 860 P HSM V-Press 860 E

Fuerza de prensado en kN 434 548

Motor en kW 4,0 4,0

Tensión / Frecuencia 3 x 400 V / 50 Hz 3 x 400 V / 50 Hz

Apertura de llenado (A x H) en mm 1195 x 650 1195 x 640

Peso de la bala en kg (según el material) aprox. 230 aprox. 320

Dimensión máx. de la bala (L x An x Al) en mm 1200 x 780 x max. 1200 1200 x 780 x max. 1200

Duración del ciclo en marcha en vacío (teór.) en seg. 25 25

Dimensiones del cajón de prensado (An x P x Al) en mm 1195 x 780 x 1640 1195 x 780 x 1640 Dimensiones de la máquina (A x P x H) en mm 1870 x 1294 x 2985 1785 x 1544 x 2990

Peso de la máquina en kg 2290 2100

Atadura cuádruple con alambre cuádruple con alambre

Apropiada para los materiales: Cartón, papel, láminas de plástico (PPK), materia- les DSD, PET, materiales compuestos y muchos más.

Ambitos de aplicación: grandes empresas, empresas de logística almacenes centrales, industria del papel, imprentas, centros de distribución, empresas industriales, empresas de gestión de residuos.

Opcionalmente: Con accionamiento regulado por frecuencia:

ahorra un 40 % de corriente ofreciendo la misma potencia.

Carga: Continua para sistemas diferentes (por ejemplo cinta de transporte, carro eleva- dor, dispositivo de aspiración, o similar).

Todas las técnicas de alimentación de material posibles.

Fuerza de prensado:

Hasta 1500 kN.

HSM no ofrece una simple máquina, sino una solución adpatada a las necesidades del cliente.

Especialmente en instalaciones automáticas de grandes dimen- siones puede beneficiarse de nuestro. Nuestros especialistas de HSM con experiencia le asesoran desde el principio y se ponen a su disposición prestándoles un apoyo y servicio completo.

Nuestra solución se puede integrar en los procedimientos y procesos de su empresa gracias a su versatilidad.

La escalabilidad de nuestras soluciones es una característica básica para una completa experiencia de uso. Póngase en con- tacto con nosotros. En HSM encontrará la solución adecuada a sus necesidades particulares.

(10)

La HSM VK 2306 es similar a la HSM VK 1206, sin embargo, destaca por su elevada fuerza de prensado. Produce balas de PET altamente compactas, listas para ser comercializadas sin necesidad de mayor compresión.

x Rendimiento de prensado hasta 5.6 t / hora x Apropiada para cargar de forma continua x El lado de manejo se puede elegir libremente x Control del proceso de prensado a través de célula

fotoeléctrica

x Bala de dimensiones compactas x Espacio reducido

x Apropiada para aplicaciones con un rendimiento de paso de hasta aprox. 113 m³ / hora

x Alta densidad de bala, mayor peso de la bala

x Especialmente apropiada para comprimir botellas PET y para aplicaciones especiales

x Opcional disponible tambien como variante con atado manual La máquina más vendida de HSM de la gama de prensas

de canal de tamaño pequeño a mediano: contrastada, fiable y versátil desde hace años. Especialmente ade- cuada para la compresión de envases PET, productos plásticos e, incluso, cartón.

x Rendimiento de prensado hasta 1.8 t / hora x Apropiada para cargar de forma continua x El lado de manejo se puede elegir libremente x Control del proceso de prensado a través de célula

fotoeléctrica

x Bala de dimensiones compactas x Espacio reducido

x Apropiada para aplicaciones con un rendimiento de paso de hasta aprox. 92 m³ / hora

x Ideal para conectarla a instalaciones de alimentación por aire (ciclos rápidos) – apertura de llenado: 600 mm de longitud x Especialmente apropiada para cartón, plástico, y botellas PET

Modelo HSM VK 1206 HSM VK 2306

Fuerza de prensado en kN 160 240

Potencia del motor principal en kW 9,2 9,2 / 15

Fuerza de prensado espec. en N/cm² 42,7 64,0

Duración del ciclo en marcha en vacío (teór.) en seg. 8,2 12,3 / 6,7

Rendimiento de prensado en marcha en vacío (teór) en m³/h 99 66 / 121 Max. Dimensiones de balas (An x Al x L) en mm 750 x 500 x var. 750 x 500 x var.

Apertura de llenado (An x L) en mm 670 x 600 670 x 600

Peso de bala en kg con 1200 mm longitud (según el material) hasta 100 hasta 130

Dimensiones de la máquina (An x P x Al) en mm 3450 x 2450 x 1940 5130 x 2700 x 1940

Peso de la máquina en t 3,4 3,5 / 3,9

Atadura (totalmente automática) triple con alambre triple con alambre

HSM VK 2306

HSM VK 1206

(11)

x Apropiada para aplicaciones con un rendimiento de paso de hasta aprox. 204 m³ / hora

x Para cartón, papel, plástico, materiales DSD, botellas PET (y mucho más por encargo)

x Apropiada para cargar de forma continua

x Con ataduras reforzadas en cuatro puntos para obtener una bala óptima

x Dimensiones y pesos de las balas optimizados para una descarga rentable del camión

x Apertura de llenado grande, trabajo rápido

x Control del proceso de prensado a través de células fotoeléctrica

x Gran compresión

x Cajón de prensado con acero resistente para reducir el des- gaste al mínimo

x Sistema de retención reforzado para impedir la reexpansión x Es posible la carga trasera

Modelo HSM VK 4812 P

Fuerza de prensado en kN 480

Potencia del motor principal en kW 15 / 22

Fuerza de prensado espec. en N/cm 58,2

Duración del ciclo en marcha en vacío (teór.) en seg. 24,5 / 18,2 Rendimiento de prensado en marcha en vacío (teór) en m³/h 151 / 204 Max. Dimensiones de balas (An x Al x L) en mm 1100 x 750 x var.

Apertura de llenado (An x L) en mm 1020 x 1250

Peso de bala en kg con 1200 mm longitud (según el material) hasta 375

Dimensiones de la máquina (An x P x Al) en mm 6820 x 2570 x 2791

Peso de la máquina en t aprox. 10,0

Atadura (totalmente automática) cuádruple con alambre

HSM VK 4812 P

Prensas de canal de HSM para la industria de gestión de residuos profesional o grandes aplicaciones industriales con un alto nivel de rendimiento en la compresión de botellas de PET.

(12)

x Apropiada para aplicaciones con un rendimiento de paso de hasta aprox. 291 m³ / hora

x Presión específica muy alta para una alta compresión x Alta fuerza de corte

x Atadura cuádruple para un resultado de bala óptimo x Para materiales con una densidad de carga también

superior a 60 kg / m³

x Aperturas de llenado grandes, trabajo rápido x Control del proceso de prensado a través de células

fotoeléctricas

x Gran compresión y peso de balas

x Disponible opcionalmente con accionamiento regulado por frecuencia: ahorra un 40 % de corriente ofreciendo la misma potencia

x Para un funcionamiento continuo con todos los dispositivos comunes de transporte y alimentación x Especialmente adecuado para cartón, papel y plástico,

pero también para comprimir materiales DSD

HSM VK 6015

Para aplicaciones industriales con requisitos especiales.

Modelo HSM VK 6015

Fuerza de prensado en kN 720

Potencia del motor principal en kW 30 / 45 / 55 (con FU 45) / 75 (con FU 55) / 90 (con FU 75)

Fuerza de prensado espec. en N/cm² 128,0

Duración del ciclo en marcha en vacío (teór.) en seg. 23,7 / 16,5 / 13,2 / 10,4 / 8,9 Rendimiento de prensado en marcha en vacío (teór) en m³/h 128 / 184 / 231 / 291 / 340 Max. Dimensiones de balas (An x Al x L) en mm 750 x 750 x var.

Apertura de llenado (An x L) en mm 620 x 1500

Peso de bala en kg con 1200 mm longitud (según el material) hasta 270 kg Dimensiones de la máquina (An x P x Al) en mm 10500 x 3789 x 3260

Peso de la máquina en t 24,0

Atadura (totalmente automática) cuádruple con alambre

(13)

HSM BRP 4810

La prensa para briquetas HSM BRP 4810 comprime de forma rápida y completamen- te automática grandes cantidades de botellas de PET y latas de bebida.

x No es necesaria la atadura de briquetas

x La compresión de varios niveles permite una densidad de briqueta de 400 kg/m³ aprox.

(PET) y de 760 kg/m³ aprox. (latas de bebida de aluminio)

x Propulsión mediante un PowerPack de alta eficiencia y de fácil mantenimiento x Posibilidad de carga continuada

x Óptimo sistema de guía de las planchas de prensado x Robusta construcción de acero resistente al desgaste

Modo de funcionamiento 1.º nivel Modo de funcionamiento 2.º nivel Modo de funcionamiento 3.º nivel Briqueta

Modelo HSM BRP 4810

Fuerza de prensado en kN 477

Rendimiento de prensado en marcha en vacío (teór.) m³/h 55

Apertura de llenado (An x L) en mm 1600 x 1100 Duración del ciclo en marcha en vacío (teór.) en seg. 28,4

Sección transversal de la briqueta (L x An x Al) en mm 250 x 250 x var.

Dimensiones de la máquina (A x P x H) en mm 2860 x 4260 x 2380

Peso de la máquina en kg aprox. 8700

(14)

Modelo Potencia del motor principal en kW

Potencia del motor principal con FC

en kW

Fuerza de prensado en kN

Fuerza de prensado espec.

en N / cm²

Duración del ciclo en marcha en vacío (teór.) en seg.

Rendimiento de pren- sado en marcha en vacío (teór) en m³ / h

Rendimiento de prensado con 20 kg / m³ en t / h

Rendimiento de prensado con 50 kg / m³ en t / h

Peso de bala en kg con 1200 mm

longitud

Dimensión de las balas An x Al x L en mm

Sección transversal de la bala/canal

An x Al en mm

Atadura

múltiple Apertura de llenado An x L en mm

Volumen de llenado

en m³

Capacidad del depósito

en l

Peso

en t Modelo

HSM VK 1206 9,2 - 160 42,7 8,2 99 1,98 - hasta 100 750 x 500 x var. 750 x 500 3 670 x 600 0,23 123 3,4 HSM VK 1206

HSM VK 2306 9,2 - 240 64,0 12,3 66 1,32 3,29 hasta 130 750 x 500 x var. 750 x 500 3 670 x 600 0,23 123 3,5

HSM VK 2306

15 - 240 64,0 6,7 121 2,42 6,04 hasta 130 750 x 500 x var. 750 x 500 3 670 x 600 0,23 300 3,9

HSM VK 4812 P 15 - 480 58,2 24,5 151 3,03 7,57 hasta 300 1100 x 750 x var. 1100 x 750 4 1020 x 1250 1,03 300 10,0

HSM VK 4812

22 - 480 58,2 18,2 204 4,08 10,21 hasta 300 1100 x 750 x var. 1100 x 750 4 1020 x 1250 1,03 300 10,0

HSM VK 6015

30 - 720 128,0 23,7 128 2,57 6,41 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 630 24,0

HSM VK 6015

45 - 720 128,0 16,5 184 3,68 9,19 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 630 24,0

55 45 720 128,0 13,2 231 4,62 11,55 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

75 55 720 128,0 10,4 291 5,81 14,53 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

90 75 720 128,0 8,9 340 6,80 16,99 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

HSM VK 8818

90 75 880 106,7 12,8 417 8,34 20,85 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 (1250) 33,0

HSM VK 8818

45 + 45 30 + 30 880 106,7 12,8 418 8,35 20,89 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 33,0

55 + 55 45 + 45 880 106,7 8,3 643 12,86 32,14 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 3000 (2000) 33,0

90 75 1000 121,2 12,8 417 8,34 20,85 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 (1250) 33,0

45 + 45 30 + 30 1000 121,2 12,8 418 8,35 20,88 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 33,0

55 + 55 45 + 45 1000 121,2 8,3 643 12,86 32,14 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 3000 (2000) 33,0

HSM VK 12018

45 + 45 30 + 30 1200 99,2 15,5 506 10,12 25,31 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 2000 38,0

HSM VK 12018

55 + 55 45 + 45 1200 99,2 10,0 786 15,73 39,32 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 3000 (2000) 38,0

75 + 75 55 + 55 1200 99,2 8,8 887 17,74 44,36 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 3000 38,0

HSM VK 15020

55 + 55 45 + 45 1500 124,0 15,6 557 11,14 27,86 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 (2000) 45,0

HSM VK 15020

75 + 75 55 + 55 1500 124,0 11,4 767 15,34 38,35 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 45,0

- 75 + 75 1500 124,0 10,0 873 17,45 43,64 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 45,0

Vista general de características técnicas

Modelo Rendimiento de paso

por hora botellas PET (1 litros)

Ancho de trabajo en mm

Altura de llenado en

mm

Motor en kW Tensión / Frecuencia Dimensiones de la máquina (An x L x Al)

en mm

Peso de la máquina en kg

HSM FluidEx 600 10000 600 1270 3,0 / 1 x 4,0 3 x 400 V / 50 Hz 1215 x 3304 x 1775 aprox. 1230 HSM PET Perforator PF 600-4 37500 600 - 2 x 3,0 3 x 400 V / 50 Hz 990 x 1200 x 500 aprox. 670 HSM PET Perforator PF 1200-4 75000 1200 - 2 x 4,0 3 x 400 V / 50 Hz 1560 x 1200 x 500 aprox. 950 HSM PET Crusher 1049 SA hasta 2400 490 1206 1,5 / 3,0 230 V / 3 x 400 V / 50 Hz 793 x 1571 x 2041 aprox. 230/288

Modelo Rendimiento de paso

por hora

Ancho de trabajo en

mm

Altura de llenado en

mm

Apertura de llenado A x H

en mm

Fuerza de prensado en kN

Peso de bala en kg (con 1.200 mm de

longitud)

Dimensiones de balas (An x Al x L)

en mm

Motor en kW Tensión / Frecuencia Dimensiones de la máquina (An x L x Al) en mm

Peso de la máquina en kg

Atadura

HSM PET CP 4988 hasta 4000 490 1511 - 100 hasta 100 500 x 500 x max. 1200 2,2 / 4,0 3 x 400 V / 50 Hz 990 x 3826 x 1800 1150 triple con cinta de poliéste HSM V-Press 860 P - - - 1195 x 650 434 aprox. 230 1200 x 780 x max. 1200 4 3 x 400 V / 50 Hz 1870 x 1294 x 2985 2290 cuádruple con alambre HSM V-Press 860 E - - - 1195 x 640 548 aprox. 320 1200 x 780 x max. 1200 4 3 x 400 V / 50 Hz 1785 x 15544 x 2990 1900 cuádruple con alambre

HSM BRP 4810 55 m³/h - - 1600 x 1100 477 - 250 x 250 x var. 30 3 x 400 V / 50 Hz 2860 x 2380 x 4260 8700 -

Aclaraciones relativas a las características técnicas:

Rendimiento de paso Cantidad máx. (peso / volumen) que se puede procesar en una

hora teóricamente.

Ancho de trabajo Anchura útil máxima de la abertura de entrada.

Fuerza de prensado Superficie del émbolo del cilindro multiplicado por la presión hidráulica máxima (valor teórico).

Motor Rated power of driving motor.

Tensión / Frecuencia Red para corriente voltaje trifásica, 3 x 400 V / 50 Hz.

Apertura de llenado Tamaño de la apertura a través de la cual se carga material en la prensa.

Altura de llenado Altura desde el suelo hasta el borde de llenado.

Peso de bala El peso de la bala varía en función del tipo, de la humedad y des estado del material prensado, así como la longitud/altura de la bala. Datos relativos al peso de la bala con una longitud de 1200 mm (los datos discrepantes están entre paréntesis).

Dimensión de las balas La altura/longitud de la bala varía en función de la fuerza de expansión del material prensado. En el caso de prensas de canal, la longitud de la bala se puede ajustar deforma variable dentro de los límites indicados.

Duración del ciclo en marcha en vacío (teór.)

Tiempo en el que la plancha de prensado se desplaza hacia adelante sin material y vuelve a la posición

Rendimiento de prensado en marcha en vacío (teór.)

Volumen máximo que teóricamente se puede compactar en una hora sin interrumpir el proceso de prensado para cargar material o para realizar la atadura. Se calcula a partir del volumen del cajón de prensado dividido entre el tiempo de prensado.

Dimensiones del cajón de prensado

El cajón de prensado es el espacio bajo la plancha de prensado en posición inicial.

Dimensiones de la máquina

Medidas exteriores de la máquina cuando está lista para funcionar.

Altura de transporte

Altura para el transporte al lugar de instalación (sin carro elevador).

Peso de la máquina

Peso neto de la máquina sin embalaje ni material cargado ni opciones.

Atadura

Indicación del número de ataduras de la bala.

(15)

Modelo Potencia del motor principal en kW

Potencia del motor principal con FC

en kW

Fuerza de prensado en kN

Fuerza de prensado espec.

en N / cm²

Duración del ciclo en marcha en vacío (teór.) en seg.

Rendimiento de pren- sado en marcha en vacío (teór) en m³ / h

Rendimiento de prensado con 20 kg / m³ en t / h

Rendimiento de prensado con 50 kg / m³ en t / h

Peso de bala en kg con 1200 mm

longitud

Dimensión de las balas An x Al x L en mm

Sección transversal de la bala/canal

An x Al en mm

Atadura

múltiple Apertura de llenado An x L en mm

Volumen de llenado

en m³

Capacidad del depósito

en l

Peso

en t Modelo

HSM VK 1206 9,2 - 160 42,7 8,2 99 1,98 - hasta 100 750 x 500 x var. 750 x 500 3 670 x 600 0,23 123 3,4 HSM VK 1206

HSM VK 2306 9,2 - 240 64,0 12,3 66 1,32 3,29 hasta 130 750 x 500 x var. 750 x 500 3 670 x 600 0,23 123 3,5

HSM VK 2306

15 - 240 64,0 6,7 121 2,42 6,04 hasta 130 750 x 500 x var. 750 x 500 3 670 x 600 0,23 300 3,9

HSM VK 4812 P 15 - 480 58,2 24,5 151 3,03 7,57 hasta 300 1100 x 750 x var. 1100 x 750 4 1020 x 1250 1,03 300 10,0

HSM VK 4812

22 - 480 58,2 18,2 204 4,08 10,21 hasta 300 1100 x 750 x var. 1100 x 750 4 1020 x 1250 1,03 300 10,0

HSM VK 6015

30 - 720 128,0 23,7 128 2,57 6,41 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 630 24,0

HSM VK 6015

45 - 720 128,0 16,5 184 3,68 9,19 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 630 24,0

55 45 720 128,0 13,2 231 4,62 11,55 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

75 55 720 128,0 10,4 291 5,81 14,53 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

90 75 720 128,0 8,9 340 6,80 16,99 hasta 270 750 x 750 x var. 750 x 750 4 620 x 1500 0,84 1250 24,0

HSM VK 8818

90 75 880 106,7 12,8 417 8,34 20,85 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 (1250) 33,0

HSM VK 8818

45 + 45 30 + 30 880 106,7 12,8 418 8,35 20,89 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 33,0

55 + 55 45 + 45 880 106,7 8,3 643 12,86 32,14 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 3000 (2000) 33,0

90 75 1000 121,2 12,8 417 8,34 20,85 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 (1250) 33,0

45 + 45 30 + 30 1000 121,2 12,8 418 8,35 20,88 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 2000 33,0

55 + 55 45 + 45 1000 121,2 8,3 643 12,86 32,14 hasta 450 1100 x 750 x var. 1100 x 750 5 970 x 1800 1,49 3000 (2000) 33,0

HSM VK 12018

45 + 45 30 + 30 1200 99,2 15,5 506 10,12 25,31 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 2000 38,0

HSM VK 12018

55 + 55 45 + 45 1200 99,2 10,0 786 15,73 39,32 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 3000 (2000) 38,0

75 + 75 55 + 55 1200 99,2 8,8 887 17,74 44,36 hasta 600 1100 x 1100 x var. 1100 x 1100 5 970 x 1800 2,18 3000 38,0

HSM VK 15020

55 + 55 45 + 45 1500 124,0 15,6 557 11,14 27,86 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 (2000) 45,0

HSM VK 15020

75 + 75 55 + 55 1500 124,0 11,4 767 15,34 38,35 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 45,0

- 75 + 75 1500 124,0 10,0 873 17,45 43,64 hasta 650 1100 x 1100 x var. 1100 x 1100 5 970 x 2000 2,42 3000 45,0

Modelo Rendimiento de paso

por hora botellas PET (1 litros)

Ancho de trabajo en mm

Altura de llenado en

mm

Motor en kW Tensión / Frecuencia Dimensiones de la máquina (An x L x Al)

en mm

Peso de la máquina en kg

HSM FluidEx 600 10000 600 1270 3,0 / 1 x 4,0 3 x 400 V / 50 Hz 1215 x 3304 x 1775 aprox. 1230 HSM PET Perforator PF 600-4 37500 600 - 2 x 3,0 3 x 400 V / 50 Hz 990 x 1200 x 500 aprox. 670 HSM PET Perforator PF 1200-4 75000 1200 - 2 x 4,0 3 x 400 V / 50 Hz 1560 x 1200 x 500 aprox. 950 HSM PET Crusher 1049 SA hasta 2400 490 1206 1,5 / 3,0 230 V / 3 x 400 V / 50 Hz 793 x 1571 x 2041 aprox. 230/288

Modelo Rendimiento de paso

por hora

Ancho de trabajo en

mm

Altura de llenado en

mm

Apertura de llenado A x H

en mm

Fuerza de prensado en kN

Peso de bala en kg (con 1.200 mm de

longitud)

Dimensiones de balas (An x Al x L)

en mm

Motor en kW Tensión / Frecuencia Dimensiones de la máquina (An x L x Al) en mm

Peso de la máquina en kg

Atadura

HSM PET CP 4988 hasta 4000 490 1511 - 100 hasta 100 500 x 500 x max. 1200 2,2 / 4,0 3 x 400 V / 50 Hz 990 x 3826 x 1800 1150 triple con cinta de poliéste HSM V-Press 860 P - - - 1195 x 650 434 aprox. 230 1200 x 780 x max. 1200 4 3 x 400 V / 50 Hz 1870 x 1294 x 2985 2290 cuádruple con alambre HSM V-Press 860 E - - - 1195 x 640 548 aprox. 320 1200 x 780 x max. 1200 4 3 x 400 V / 50 Hz 1785 x 15544 x 2990 1900 cuádruple con alambre

HSM BRP 4810 55 m³/h - - 1600 x 1100 477 - 250 x 250 x var. 30 3 x 400 V / 50 Hz 2860 x 2380 x 4260 8700 -

Nuestros equipos se producen con un alto standard de calidad bajo El lema "Made in Germany". Ofrecemos un servicio acorde con un producto fabricando para cumplir las mayores exigencias y lograr un alto grado de la satisfac- ción en el cliente. Y no únicamente en nuestra sede central, sino a lo largo de todos los puntos de servicio de HSM en el mundo.

x Organización del transporte, coordinación de otros socios

x Instalación, instrucción y primera puesta en marcha

x Mantenimiento, cuidado, servicio x Contratos de mantenimiento

x Visita y asesoramiento in situ por parte de especia- listas del departamento de ventas y del equipo del proyecto

x Conversaciones para llegar a un acuerdo entre cliente, servicio externo y equipo de proyecto x Realización de soluciones especiales x Apoyo a la hora de dirigir la instalación x Asesoramiento constante al cliente

(16)

Gratis Hotline

DE, AT, IT, ES, BE, NL, LU Tel. 00800 44 77 77 66

HSM Vertrieb Deutschland deutschland@hsm.eu

HSM Vertrieb Österreich austria@hsm.eu

HSM Vertrieb Schweiz schweiz@hsm.eu

HSM Verkoop België, Nederland, Luxemburg

benelux@hsm.eu

HSM Commerciale Italia italia@hsm.eu

HSM Ventas Portugal iberia@hsm.eu

HSM Técnica de Oficina y Medioambiente España, S.L.U.

Calle de José Echegaray, 10 28100 Alcobendas, Madrid Spain

Tel. +34 91 1034859 Fax +34 91 1034858 iberia@hsm.eu www.hsm.eu

HSM France SAS Parc de Genève

240, Rue Ferdinand Perrier 69800 Saint-Priest France

Tél. +33 472 210580 Fax +33 472 517481 france@hsm.eu www.hsm.eu

HSM (UK) Ltd.

14 Attwood Road / Zone 1 Burntwood Business Park Burntwood · Staffordshire WS7 3GJ

United Kingdom Tel. +44 1543 272-480 Fax +44 1543 272-080 sales.uk@hsm.eu www.hsm.eu

HSM Polska Sp. z o.o.

ul. Emaliowa 28 02-295 Warszawa Polska (Poland) Tel. +48 22 8622369 Fax +48 22 8622368 handlowy@hsm.eu www.hsm.eu

HSM of America LLC 419 Boot Road Downingtown PA 19335 USA

Tel. +1 484 237-2308 +1 800 613-2110 Fax +1 484 237-2309 customerservice@hsm.us info@hsm.us

www.hsm.us

HSM China Ltd.

Room 504, Building C Hangcheng Guangchang Nanfaxin Town Shunyi District Beijing, PRC, 101700 China

Tel. +86 10 61429168 Fax +86 10 61429169 info@hsm-china.cn www.hsm-china.cn

HSM 05/2022 - # W58262

La empresa HSM Destruir y Prensar.

Desde 1971 HSM persigue una clara estrategia: su consecuente compromiso con la calidad “Made in Germany”.

La calidad en el producto y en el servicio constituye la base del éxito en las dos áreas de la empresa: técnica de oficina y tecnología medioambiental. Como especialista en productos y servicios para protección de datos y en tecnologías destinadas a optimizar los procesos de logística y reciclaje, HSM se sitúa entre los principales oferentes a nivel mundial.

¡Solicite información! Estaremos encantados de atenderle.

Sede central en Alemania:

HSM GmbH + Co. KG · Austraße 1-9 · 88699 Frickingen / Germany Tel. +49 7554 2100-0 · Fax +49 7554 2100-160

info@hsm.eu · www.hsm.eu

Sociedades filiales de HSM:

Correo electrónico / línea directa:

Todos los datos técnicos y dimensiones son aproximados.

Queda reservado el derecho a modificaciones técnicas y ópticas.

Para obtener las especificaciones más recientes del producto, visite www.hsm.eu.

Referencias

Documento similar

As an application of the main tool for the above result, we also prove that associativeness can be removed in (1) whenever A is either a nondegenerate non-commutative Jordan

La campaña ha consistido en la revisión del etiquetado e instrucciones de uso de todos los ter- mómetros digitales comunicados, así como de la documentación técnica adicional de

• Posteriormente la publicación y distribución de los materiales acaba- dos se hace a través de los seminarios de TIC de Diversidad y NEE, CD - DVD y en la página del Departamento

[r]

Abstract: This paper reviews the dialogue and controversies between the paratexts of a corpus of collections of short novels –and romances– publi- shed from 1624 to 1637:

[r]

SVP, EXECUTIVE CREATIVE DIRECTOR JACK MORTON

El contar con el financiamiento institucional a través de las cátedras ha significado para los grupos de profesores, el poder centrarse en estudios sobre áreas de interés
