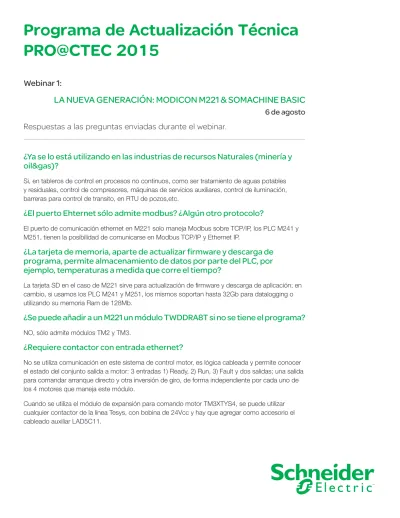

Programa de Actualización Técnica
PRO@CTEC 2015
Webinar 1:
LA NUEVA GENERACIÓN: MODICON M221 & SOMACHINE BASIC
6 de agosto
Respuestas a las preguntas enviadas durante el webinar.
¿Ya se lo está utilizando en las industrias de recursos Naturales (minería y
oil&gas)?
Si, en tableros de control en procesos no continuos, como ser tratamiento de aguas potables y residuales, control de compresores, máquinas de servicios auxiliares, control de iluminación, barreras para control de transito, en RTU de pozos,etc.
¿El puerto Ehternet sólo admite modbus? ¿Algún otro protocolo?
El puerto de comunicación ethernet en M221 solo maneja Modbus sobre TCP/IP, los PLC M241 y M251, tienen la posibilidad de comunicarse en Modbus TCP/IP y Ethernet IP.
¿La tarjeta de memoria, aparte de actualizar firmware y descarga de
programa, permite almacenamiento de datos por parte del PLC, por
ejemplo, temperaturas a medida que corre el tiempo?
La tarjeta SD en el caso de M221 sirve para actualización de firmware y descarga de aplicación; en cambio, si usamos los PLC M241 y M251, los mismos soportan hasta 32Gb para datalogging o utilizando su memoria Ram de 128Mb.
¿Se puede añadir a un M221 un módulo TWDDRA8T si no se tiene el programa?
NO, sólo admite módulos TM2 y TM3.¿Requiere contactor con entrada ethernet?
No se utiliza comunicación en este sistema de control motor, es lógica cableada y permite conocer el estado del conjunto salida a motor: 3 entradas 1) Ready, 2) Run, 3) Fault y dos salidas; una salida para comandar arranque directo y otra inversión de giro, de forma independiente por cada uno de los 4 motores que maneja este módulo.
Cuando se utiliza el módulo de expansión para comando motor TM3XTYS4, se puede utilizar cualquier contactor de la línea Tesys, con bobina de 24Vcc y hay que agregar como accesorio el cableado auxiliar LAD5C11.
¿Todas las CPU`s tienen web embebida?
Solo poseen web embebida los modelos M241 y M251, adicionalmente permiten crear páginas web desarrolladas por el usuario.
Este SoMachine es el 4.1?
No, es el SoMachine Basic.Se puede añadir al M221 un modulo TWDDRA8RT en un proyecto nuevo?
¿Cuál es el modulo equivalente que se puede usar?
No se pueden utilizar los módulos TWD el equivalente es TM3DQ8R.
¿No se programa en Codesys (IEC61131)?
SoMachine está basado en el estándar IEC61131 de codesys, SoMachine Basic solo trae tres lenguajes de programación IL,LD y Grafcet.
Con el SoMachine, tambien podemos conectarnos con la linea M240.
El único software de programación para toda la línea de PLC de MachineStruxure es SoMachine, en el caso particular del Controlador Lógico Programable M221, se utiliza una versión compacta del software denominada SoMachine Basic.
¿Vamos a poder tener las presentaciones en PDF?
SiLos modulos analogicos TM2 ¿son compatibles?
Si, los módulos TM2 son compatibles con M221.¿Se pueden crear bloques de función Custom? Parecidos a los bloques de
PID, Timer, etc, que ya trae el soft.
Si se puede con SoMachine en toda la familia de controladores de MachineStruxure menos en M221, hasta esta versión de software.
¿Los módulos de seguridad pueden manejar elementos de temperatura?
Ejemplo: calentadores.
Los módulos de seguridad tienen salida a relay por lo cual pueden ir a un contactor y de allí
comandar los elementos que consideres necesarios. Adjunto un link donde podrás ver el manual de los módulos https://schneider-electric.box.com/s/ake46s1tmqazngf8y6cmi5aywysb3yrd.
¿Cuánto dura el programa en el PLC si mantiene apagado mucho tiempo?
El PLC no posee batería para la remanencia de datos. El programa se aloja en la memoria Flash del PLC, por lo cual su durabilidad está sujeta a la capacidad de retener datos de la tecnología Flash.¿Estos equipos vienen incorporados con cartuchos RTC?
Independientemente de la base que sea tienen RTC incorporado por defecto, también tienen la capacidad de manejar variables de punto flotante independientemente del modelo.
¿El software SoMachine basic tambien se utiliza para programar Modicon
241 y 251?
Se necesita del software SoMachine V4.1. El cual contiene también el SoMachine Basic. Tanto el SoMachine V4.1 como el SoMachine Basic son gratuitos, no requieren de una licencia, solamente registrarlo con sus datos personales.
¿Se puede utilizar un M221 para automatizar una línea de extrusora plástica?
Dependiendo de la cantidad de I/O y canales de comunicación utilizaría un PLC de la línea M221, M241 o M251.¿Cuantos PID puede manejar simultáneamente los 221?
Hasta 14 PID para conectar celdas de cargas. No tiene módulos de celdas de carga, en nuestra oferta el M258 tiene módulos de celdas de carga de 24 bits de resolución y soporta 2 celdas de 4 hilos por modulo.
Mi consulta es sobre el módulo de seguridad y su programación. A nivel del
procesador, del programa, ¿la lógica de seguridad se programa en una “zona
diferente” de memoria?
Los módulos funcionan de forma autónoma, tienen su propia lógica interna con funciones predefinidas, como módulos preventa. Lo que te permite es monitorear los estados del módulo desde el PLC. Por tal motivo el que esta certificado es el módulo y no el PLC.
¿El modulo 221 viene con entrada y salida analógica?
Por defecto, viene con 2 entradas analógicas en tensión de 0-10V de 10 bits de resolución.
¿Se puede programar en SFC dentro de SoMachine con M221?
¿Cómo puedo ver la IP del PLC?
Al conectar el PLC vía Ethernet con la PC y hacer click en actualizar deben figurar las IP de los PLC conectados en la misma red. En caso contrario puede haber algún inconveniente en la
comunicación. Otro método es conectarse al PLC vía USB y descargar la aplicación desde el PLC a la PC donde podrás leer la IP que tiene programada.
¿Donde podemos descargar las Arquitecturas Ready to use??
En nuestra página de internet: http://www.schneider-electric.com/products/es/es/3900-pac-plc-y-otros-controladores/3910-controladores-plc-y-pac-para-maquinas-industriales/2226-somachine.
¿Se puede usar el puerto ETH para consultar esclavos MB EHT ?
Si se puede utilizar para consultar esclavos vía Modbus-TCP.
¿Como migrar desde Twido Suite?
Con solo abrir SoMachine Basic un archivo existente de Twido Suite, la migración se hace de forma automática.
¿Como insertar en la parte de configuración por ejemplo una HMI para
configurar la red y las variables?
La configuración para conectar una HMI no es gráfica como en Twido Suite. Solo se configura el puerto de comunicación Modbus. Y luego te permite vincular las variables de forma transparente en el Vijeo Designer sin la necesidad de volver a definirlas.
¿Existe una base compacta y una base modular según entiendo del mismo
modelo de Modicon?
Si, es correcto. Existe una base modular para 16 y 32 I/O y una base compacta para 16, 24 y 40 I/O.
¿Qué diferencias hay entre SoMachine Basic y el SoMachine?
La diferencia radica en que SoMachine Basic es un entorno similar al concepto de lo que veníamos trabajando en Twido Suite con funciones adicionales.
Por el contrario en SoMachine es un entorno de programación más integral, donde posee 6 lenguajes de programación bajo el estándar de CODESYS, podemos programar, más de un PLC en el mismo proyecto, crear nuestras propias librerías de funciones, programar la HMI en el mismo entorno de desarrollo, tener transparencia de variables entre los PLC y las HMI como entre los mismos PLC, etc. Por nombrar alguna de las virtudes de la plataforma.
¿Es decir que desde el programa nos indica la equivalencia del modicon que
necesitamos para el Twido?
Correcto, te sugiere la mejor combinación, que vos podes estar de acuerdo o cambiarla por otra que consideres.
¿Cómo se configura el PLC para poder comandarlo vía inalámbrica a
distancia?
Lo único que se configura en el PLC son los canales de comunicación, sea Ethernet o modbus, luego el equipo queda listo para vincular a cualquier equipo inalámbrico.
Nos mostraron módulos de seguridad SIL3. ¿Se puede certificar también la
lógica en algún nivel SIL?
Los módulos funcionan de forma autónoma, tienen su propia lógica interna con funciones predefinidas, como módulos preventa. Lo que te permite es monitorear los estados del módulo desde el PLC. Por tal motivo el que esta certificado es el módulo y no el PLC. PLd/Categoría 3 conforme a EN/ISO 13849-1, SILCL2 conforme a EN/IEC 61508 y EN/IEC 62061 y PLd/Categoría 4 conforme a EN/ISO 13849-1, SILCL3 conforme a EN/IEC 61508 y EN/IEC 62061.
Aparte de los dos lenguajes de programación actuales del SoMachine Basic,
está planteado a futuro la posibilidad de programar en otro lenguajes?
Esta pensado en agregar el Grafcet grafico para fin de este año en la versión 1.4 de SoMachine Basic y se está estudiando en agregar lenguaje de bloque de función.Existen módulos de comunicación a otras redes?
