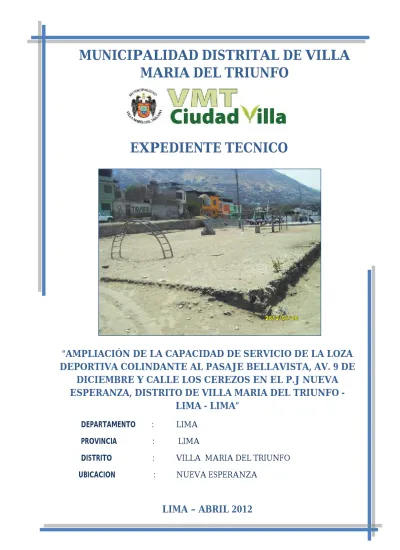

MUNICIPALIDAD DISTRITAL DE VILLA

MARIA DEL TRIUNFO

EXPEDIENTE TECNICO

“AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA

DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE

DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA

ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO -

LIMA - LIMA”

DEPARTAMENTO : LIMA

PROVINCIA : LIMA

DISTRITO : VILLA MARIA DEL TRIUNFO

(2)

INDICE

1. MEMORIA DESCRIPTIVA 2. ESPECIFICACIONES TECNICAS 3. METRADOS - RESUMEN DE METRADOS - PLANILLA DE METRADOS

4. ANALISIS DE PRECIOS UNITARIOS 5. PRESUPUESTO BASE

- RESUMEN DE PRESUPUESTO

- PRESUPUESTO

- DESAGREGADO DE GASTOS GENERALES

- RELACION DE INSUMOS

6. FORMULA POLINOMICA 7. DIAGRAMA GANTT

8. CRONOGRAMA VALORIZADO DE OBRA 9. ANEXOS

- ESTUDIO DE GESTION DE RIESGOS

- PANEL FOTOGRAFICO

(3)

(4)

MEMORIA DESCRIPTIVA

1. DESCRIPCION

El proyecto “AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA

COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA - LIMA”, están

orientadas a mejorar las condiciones para la recreación integral vecinal en el P.J nueva esperanza a la altura del paradero 5

2. UBICACIÓN

REGION : LIMA

PROVINCIA : LIMA

DISTRITO : VILLA MARIA DEL TRIUNFO ZONA : NUEVA ESPERANZA ZONA IV

Mapa del Departamento de Lima Mapa de Villa María del Triunfo

(5)

3. GENERALIDADES

El presente proyecto tiene la siguiente configuración en su diseño: tiene un área de intervención de Losa Deportiva de 600.00 m2, de 423.52 m2 de Veredas y de 30m2 de Graderío, la losa Deportiva es de carácter múltiple (Fulbito, básquet y Vóley), estará equipado con los elementos necesarios para la práctica deportiva, además se está considerando la construcción de Muros de contención para asegurar la vía que se encuentra en un nivel superior a la Losa Deportiva y el cual es importante que tenga protección de las vías aledañas, el presente proyecto está enmarcado dentro de los objetivos estratégicos que tienen contemplados la Municipalidad de Villa María del Triunfo, para el distrito, esto es hacerla más moderna y competitiva, siendo uno de los mecanismos para lograr ello, mejorar el ornato del distrito.

La importancia y la necesidad de mejorar las condiciones actuales del área recreativa de la zona es importante ya que contribuye a la práctica del deporte así también contribuye a los colegios que realizan actividades de educación física en sus instalaciones.

Ante tal situación, la gestión actual reconoce la importancia de contar con aéreas que mejoren las condiciones de todas las áreas recreativas y deportivas de Villa María y así mejorar las condiciones de servicio del distrito, que puedan satisfacer la necesidad de desarrollo e interrelación de la población de manera eficiente.

4. ANTECEDENTES

El espacio identificado en el presente estudio tiene un área aproximada de 3,072.09 m2 en parcial abandono, ya que cuenta con una losa deportiva inutilizable debido al tiempo y al deterioro de la misma, Presenta una topografía regular (plano) y presencia de deterioro y desprendimiento de la zona de talud del entre las losas y la vía de acceso principal (Calle 9 de Diciembre)

No cuenta con un cerramiento de ningún tipo, cuenta con dos graderíos uno de tres niveles y otro de dos niveles, este ultimo más deteriorado, los graderíos actúan como muros de contención sin haber sido estos diseñados para tal fin.

5. AMBITO DEL PROYECTO

Este punto, se encuentra ubicado a la altura del paradero 5 de nueva esperanza por la Av. 26 de Noviembre, exactamente entre la Calle 9 de Diciembre y Calle Los Cerezos, en la zona de Nueva Esperanza del Distrito de Villa María del Triunfo, Provincia de Lima, Departamento de Lima.

(6)

6. OBJETIVOS DEL PROYECTO

El objetivo de este proyecto, es la elaboración del Expediente Técnico a nivel de ejecución para la obra “AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE

AL PASAJE BELLAVISTA, AV. 9 DE

ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO

construcción de Losa Deportiva, Veredas Perimetrales y Graderíos.

7. VIAS DE ACCESO

El acceso al lugar donde se desarrollara el presente proyecto está en el distrito de Villa María del Triunfo, Provincia de Lima y región Lima

Noviembre hasta la altura del paradero 5

8. SITUACION ACTUAL

El área reservada para la losa deportiva se encuentra en estado natural infraestructura, lo cual ha permitido la acumulación de mater

actual estatus genera polvo hacia las dos losas

salud de los jóvenes que suelen hacer usos de estos,

viviendas que se encuentran en su entorno, las mismas que se encuentran consolidadas con todos los servicios básicos instalados (material noble en sus estructuras) tampoco cuentan con veredas externas que y las graderías instaladas en las dos losas adyacentes están deterioradas

VISTA PANORÁMICA DE

9. SITUACION PROPUESTA

Se ejecutara el proyecto “AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA

DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO

El objetivo de este proyecto, es la elaboración del Expediente Técnico a nivel de ejecución para

AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA - LIMA”, el cual considera

construcción de Losa Deportiva, Veredas Perimetrales y Graderíos.

El acceso al lugar donde se desarrollara el presente proyecto está en el distrito de Villa María del Triunfo, Provincia de Lima y región Lima a la cual se puede llegar por la Av.

hasta la altura del paradero 5. En el sector Nueva Esperanza, Zona IV

l área reservada para la losa deportiva se encuentra en estado natural, n infraestructura, lo cual ha permitido la acumulación de material inservible en dicho espacio, actual estatus genera polvo hacia las dos losas que se encuentra en su entorno perjudicando la

que suelen hacer usos de estos, de la misma forma perjudica a las viviendas que se encuentran en su entorno, las mismas que se encuentran consolidadas con alados (material noble en sus estructuras) tampoco cuentan con veredas externas que y las graderías instaladas en las dos losas adyacentes están deterioradas

VISTA PANORÁMICA DEL AREA DE INTERENCION

AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA - LIMA

El objetivo de este proyecto, es la elaboración del Expediente Técnico a nivel de ejecución para

AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA

el cual considera la

El acceso al lugar donde se desarrollara el presente proyecto está en el distrito de Villa María a la cual se puede llegar por la Av. 26 de

no existe ial inservible en dicho espacio, su que se encuentra en su entorno perjudicando la e la misma forma perjudica a las viviendas que se encuentran en su entorno, las mismas que se encuentran consolidadas con alados (material noble en sus estructuras) tampoco cuentan con veredas externas que y las graderías instaladas en las dos losas adyacentes están deterioradas .

AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS

(7)

Dentro del área de intervención de la losa deportiva del P.J. Nueva Esperanza según lo especificado en el presente proyecto:

Ítem Descripción

01 LOSA DEPORTIVA 01.01 OBRAS PROVISIONALES 01.02 TRABAJOS PRELIMINARES 01.03 MOVIMIENTO DE TIERRAS 01.04 OBRAS DE CONCRETO SIMPLE 01.05 CARPINTERIA METALICA 01.06 PINTURAS

02 VEREDAS PERIMETRALES 02.01 TRABAJOS PRELIMINARES 02.02 MOVIMIENTO DE TIERRAS 02.03 OBRAS DE CONCRETO SIMPLE 03 GRADERIOS Y MUROS 03.01 TRABAJOS PRELIMINARES 03.02 MOVIMIENTO DE TIERRAS 03.03 OBRAS DE CONCRETO SIMPLE

10. METAS DEL PROYECTO

Item Descripción Und. Metrado

01 LOSA DEPORTIVA

01.01 OBRAS PROVISIONALES

01.01.01 CARTEL DE OBRA 8.50x3.60m und 1.00

01.01.02 MANTENIENTO DE TRANSITO Y SEGURIDAD VIAL mes 1.00 01.01.03 ALMACEN, OFICINA Y CASETA DE GUARDIANIA glb 1.00 01.01.04 DEMOLICION Y DESMONTAJE DE INFRAESTRUCTURA EXISTENTES glb 1.00

01.02 TRABAJOS PRELIMINARES

01.02.01 LIMPIEZA DEL TERRENO MANUAL m2 788.67

01.02.02 TRAZO Y REPLANTEO INICAL m2 788.67

01.02.03 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS glb 1.00

01.02.04 REUBICACION DE POSTES DE LUZ und 1.00

01.03 MOVIMIENTO DE TIERRAS

01.03.01 CORTE SUPERFICIAL MANUAL m3 157.73

01.03.02 CONFORMACION Y COMPACTACION DE SUB RASANTE m2 788.67

01.03.03 BASE GRANULAR E=0.10 m m2 788.67

01.03.04 ELIMINACION DE MATERIAL EXCEDENTE DM=10 km m3 205.05

01.04 OBRAS DE CONCRETO SIMPLE

01.04.01 CONCRETO PREMEZCLADO LOSA E=0.10 M f'c=140 kg/cm2 m2 600.00 01.04.02 ENCOFRADO Y DESENCOFRADO PERIMETRAL DE LOSA H= 0.20 M m2 48.00 01.04.03 DADO PARA SUJECION DE ELEMENTOS METALICOS 30x30CM H=0.60 f'c=175 kg/cm2 und 2.00 01.04.04 DADO PARA SUJECION DE ELEMENTOS METALICOS 50x50CM H=0.50 f'c=175 kg/cm2 und 8.00

01.04.05 JUNTAS ASFALTICAS m 190.00

01.05 CARPINTERIA METALICA

01.05.01 ARCOS DE FULBITO CON TABLERO DE BASQUET INC. ACCESORIOS und 2.00 01.05.02 PARANTES DE NET DE VOLEY INC. INSTALACION Y REGISTROS jgo 1.00

01.06 PINTURAS

01.06.01 PINTURA DE DEMARCACION m 340.14

02 VEREDAS PERIMETRALES

(8)

02.02.03 ELIMINACION DE MATERIAL EXCEDENTE DM=10 km m3 55.06

02.02.04 BASE GRANULAR E=0.10 m m2 423.52

02.03.01 CONCRETO PREMEZC. EN VEREDAS f'c=175 kg/cm2 H=0.10m ACABADO C:A 1:2 m2 423.52 02.03.02 CONCRETO EN SARDINELES DE VEREDAf'c=175 kg/cm2 m 266.02 02.03.03 ENCOFRADO DE SARDINEL EN ACERA m2 53.20 02.03.04 JUNTAS ASFALTICAS PARA VEREDAS Y SARDINELES C/4M m 109.73

03 GRADERIOS Y MUROS

03.02.01 EXCAVACION SUPERFICIAL MANO EN TERRENO NORMAL m3 13.75 03.02.02 RELLENO CON MATERIAL DE PRESTAMO m3 23.67 03.02.03 ELIMINACION DE MATERIAL EXCEDENTE DM=10 km m3 17.88

03.03.01 PERFILADO Y HABILITACION DE PIEDRA SEGUN DISEÑO m3 64.33 03.03.02 ASENTADO DE MURO DE PIEDRA HABILITADA MEZCLA MEZCLA C:A 1:6 + 75%PG m3 64.33 03.03.03 ENCOFRADO Y DESENCOFRADO PANTALLA DE MURO m2 94.76 03.03.04 TARRAJEO DE GRADAS DE ESCALERA MORTERO 1:5 m2 64.00 03.03.05 EMBOQUILLADO DECORATIVO EN MUROS DE PIEDRA MEZCLA C:A 1:4 m2 60.76 03.03.06 JUNTA DE CONSTRUCCION CON TEKNOPORT E=1" PARA MUROS m2 6.74

11. BENEFICIARIOS DEL PROYECTO

Mayor oportunidad para participación vecinal - adecuadas vías peatonales - práctica deportiva en mejores condiciones - mejora del entorno urbano del sector

12. MODALIDAD

La modalidad será por Contrata

13. PRESUPUESTO DE LA OBRA COSTOS DE EJECUCION DE OBRA

El costo de la ejecución de la obra asciende a la suma de S/. 107,478.17 cuyo resumen es el siguiente:

COSTO DIRECTO DE LA OBRA 120,065.69

GASTOS GENERALES 8% DEL C.D. 9,605.26

UTILIDAD 7% DEL C.D. 8,404.60 --- --- SUB TOTAL 138,075.55 IGV 18% DEL S.T. 24,853.60 ============================= ========= TOTAL PRESUPUESTO 162,929.15 11. CRONOGRAMA DE ACTIVIDADES

(9)

Considerando los diferentes factores que influyen en los rendimientos, tales como personal del lugar, se ha programado que el periodo de ejecución de obra será de un periodo de 30 días calendario (1 mes).

(10)

(11)

El presente estudio es de las Especificaciones Técnicas se refieren a la Obra del Proyecto

“AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA - LIMA”, las cuales servirán de base para realizar las actividades de cada partida.

Para la elaboración del estudio, del proyecto se realizaron trabajos de campo, lo que permitió tomar información concerniente a la condición actual de las condiciones existentes y de las requeridas de la zona que involucra la habilitación y mantenimiento de la losa deportiva.

Criterios de para mejoramiento

Los criterios técnicos tomados para el mejoramiento de la “AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA – LIMA” obedece a parámetros que permiten el mejoramiento de las actuales servicios al deporte, tomando en cuenta aspectos técnicos de ingeniería y estéticos, para el acondicionamiento de las áreas a tratar.

(12)

GENERALIDADES

1.1 Alcance de las Especificaciones

Las presentes especificaciones describen el trabajo que deberá realizarse para la “AMPLIACIÓN DE LA CAPACIDAD DE SERVICIO DE LA LOZA DEPORTIVA COLINDANTE AL PASAJE BELLAVISTA, AV. 9 DE DICIEMBRE Y CALLE LOS CEREZOS EN EL P.J NUEVA ESPERANZA, DISTRITO DE VILLA MARIA DEL TRIUNFO - LIMA - LIMA”

1.2 Medidas de Seguridad

La Contratista adoptará las medidas de seguridad necesarias para evitar accidentes a su personal, a terceros o a las mismas obras, cumpliendo con todas las disposiciones vigentes den el Reglamento Nacional de Construcciones con respecto al área de seguridad.

1.3 Validez de Especificaciones, Planos y Metrados

En el caso de existir divergencias entre los documentos del proyecto:

Ø Los planos tienen validez sobre las especificaciones técnicas metrados y presupuestos.

Ø Las especificaciones técnicas tienen validez sobre metrados y presupuestos.

Ø Los metrados son referenciales y la omisión parcial o total de una partida no dispensará al contratista de su ejecución, si está prevista en los planos y/o especificaciones técnicas. Las especificaciones se complementan con los planos y metrados respectivos en forma tal que las obras deben ser ejecutadas en su totalidad aunque estas figuran a uno solo de sus documentos.

Detalles menores de sus trabajos y materiales no usualmente mostrados en las especificaciones, planos y metrados, pero necesarios para la obra deben ser incluidos

(13)

por el Ejecutor dentro de los alcances de igual manera que el hubieran mostrado en los documentos mencionados.

1.4 Consultas

Todas las consultas relativas a la construcción serán ejecutadas por el Ejecutor al Inspector de la obra o Supervisor, quien en este caso representa a la Municipalidad.

1.5 Similitud de Materiales o Equipos

Cuando las especificaciones técnicas o planos indiquen igual o semejante solo el propietario o su representante decidirán sobre la igualdad o semejanza. 1.6 Cambios por el Ejecutor

La Ejecutora notificará por escrito de cualquier material que se indique y considere posiblemente inadecuado o inaceptable de acuerdo con las leyes, reglamentos y ordenanzas de autoridades competentes, así como cualquier trabajo necesario que haya sido omitido. Si no hace esta notificación, las posibles infracciones u omisiones, en caso de suceder, serán asumidas por el ejecutor sin costo para la Entidad.

1.7 Materiales y Mano de Obra

Todos los materiales y artículos suministrados para las obras que cubren estas especificaciones, deberá ser nuevos, de primer uso, de utilización sin fecha de vencimiento actual en el mercado nacional e internacional, toda mano de obra que se emplee en la ejecución de los trabajos ser de mano califica de acuerdo al tipo de trabajo de cada partida.

1.8 Inspección

Todo el material y la mano de obra empleada estarán sujetos a la inspección del Municipio quien tiene el derecho de rechazar el material que se encuentra dañado, defectuoso, o/y de mala calidad, la mano de obra deficiente y exigir su corrección.

Los trabajos mal efectuados deberán ser satisfactoriamente corregidos y el material rechazado deberá ser reemplazado por otro aprobado, sin costo alguno para el Municipio.

(14)

Los materiales deben ser guardados en la obra en forma adecuada sobre todo siguiendo las indicaciones dadas por el fabricante o manuales de instalaciones. Si por no estar colocados como es debido ocasionan daños a personas y equipos, los daños deben ser reparados por cuenta del Ejecutor, sin costo alguno para el propietario.

El ejecutor deberá suministrar, sin cargo adicional alguno para el propietario, todas las facilidades razonables, mano de obra y materiales adecuados para la inspección y pruebas que sean necesarias.

Si el propietario encontrara que una parte del trabajo ya efectuado no ha sido realizado en conformidad con los requerimientos del contrato, podrá optar por aceptar todo o nada o parte de dicho trabajo.

1.9 Trabajos

La Ejecutora tiene que notificar por escrito al Inspector y/o Supervisor sobre la iniciación de sus labores. Deberá a la iniciación de la obra presentar al Inspector y/o Supervisor las consultas técnicas para que sean debidamente absueltas en el tiempo al tipo de trabajo.

Cualquier cambio durante la ejecución de la obra que obligue a modificar el proyecto original será resultado de consulta propietaria mediante la presentación de un plano original con la modificación propuesta. Este plano deberá ser presentado por la entidad al Inspector de la obra o Supervisor, para conformidad y aprobación final del propietario.

1.10 Cambios Autorizados por el Inspector o Supervisor

La Municipalidad podrá en cualquier momento, por medio de una orden escrita, hacer cambio en las especificaciones. Si dichos cambios significan un aumento o disminución en el monto del contrato o en el tiempo requerido para la ejecución, se hará un reajuste equitativo de éstos tomando como base los precios unitarios estipulados en el contrato.

Lo señalado no será impedimento para que el ejecutor continúe con los cambios ordenados.

(15)

1.11 Responsabilidad de Materiales

La Municipalidad no asume ninguna responsabilidad por pérdida de materiales o herramientas del Ejecutor. Si éste lo desea puede establecer las guardianías de acuerdo a las especificaciones que crea convenientes bajo su responsabilidad y riesgo.

1.12. Retiro de Equipos o Materiales

Cuando sea requerido por el Inspector y/o Supervisor de obra, el contratista deberá retirar de la obra el equipo o materiales excedentes que no vayan a tener utilización en el trabajo.

Al término de los trabajos el ejecutor deberá proceder a la limpieza de los desperdicios que existan ocasionados por materiales y equipos empleados en su ejecución.

1.13. Uso de la Obra

La Municipalidad tendrá derecho a tomar posesión y hacer uso de cualquier parte del trabajo del contratista que haya sido terminado, no obstante que el tiempo programado para completar la integridad de la obra o aquella porción no haya expirado. Pero dicha toma de posesión y uso no significará aceptación de la obra, hasta su completa terminación. Si aquel uso prematuro incrementará el costo o demora del trabajo del contratista, éste deberá indicarlo por escrito y la Municipalidad determinara el mayor costo o extensión del tiempo o ambos si corresponden.

(16)

ESPECIFICACIONES TECNICAS

01 LOSA DEPORTIVA 01.01 OBRAS PROVISIONALES

01.01.01 CARTEL DE OBRA 8.50x3.60m

DESCRIPCION

Comprende la confección, materiales e instalación del panel informativo de obra, de dimensiones 8.50 x 3.60m de una cara, de acuerdo al diseño proporcionado por la entidad.

El cartel consta con marco de madera y la implementación de una gigantografia en banner según diseño alcanzado por la entidad.

Los garantes serán de madera de 4”x3”, empotradas en bloques de concreto ciclópeo f´c.=140kg/cm2. Con dimensiones de 0.30x0.30m con una profundidad de 0.80m.

La ubicación será designada por el supervisor al inicio de la obra en coordinación con la entidad.

MATERIALES Y EQUIPOS

Se utilizara Cemento Portland tipo I y hormigón para el anclaje de los parantes de madera de soporte del cartel el cual estará conformado por una gigantografia en banner que lleva en sus extremos ojales de metal en el cual se instalara una soga para fijación y un soporte en estructura de metal formado por tuberías de fierro galvanizado que se sujetaran a los parantes de apoyo para el desarrollo del presente trabajo se utilizara herramientas manuales.

PROCEDIMIENTO CONSTRUCTIVO

Se construirá un bastidor (marco), conformado por madera según dimensiones que inca en los planos.

Los parantes serán de madera de 4”x3”x5.5m y estarán anclados en bloques de concreto f’c=140kg/cm2.

(17)

El contenido del panel será determinado por la entidad.

Se excavará el terreno a una profundidad indicada en los planos para los bloques de concreto, terminada la excavación se compactara con pisón manual, debiendo comprobar la supervisión la base compactada antes de aprobar el vaciado del concreto ciclópeo f’c=140kg/cm2, con agregados máximo de 1.5”.

METODO DE MEDICION

La medición de esta partida se realizara en forma unidad (UND) de panel debidamente fabricado e instalado de acuerdo a estas especificaciones y aceptado y aprobado por la Supervisión.

BASES DE PAGO

El pago se efectuará al precio global de acuerdo al análisis de costo unitario. Se entiende que el precio indicado constituye la compensación total por la mano de obra, materiales, equipos, herramientas e imprevistos necesarios para la ejecución del trabajo

01.01.02 MANTENIENTO DE TRANSITO Y SEGURIDAD VIAL

DESCRIPCION

El contratista, bajo esta sección, deberá mantener el libre tránsito a través de la obra o de los desvíos que habilite, manteniéndolos debidamente señalizados de modo que el tránsito de vehículos y peatones se realice sin molestias.

Consideraciones generales

El contratista deberá proveer personal, equipo y materiales suficientes para este fin durante el tiempo de ejecución de la obra. La posibilidad de cerrar el tráfico, en las calles en trabajo, estará supeditada a la aprobación previa del supervisor y a la obtención, por parte del Contratista, de la autorización expedida por la autoridad componente.

Personal

(18)

alerta como banderolas, linternas, silbatos y de seguridad como chalecos reflexivos, cascos, etc. Durante la noche de guardianía será permanentemente a fin de controlar y mantener los dispositivos de seguridad que se coloquen.

Se deberá proporcionar elementos de seguridad que permiten desviar, detener y controlar el tráfico. Se usaran base de concreto, parantes de madera de una H=1.20mts, cono de señalización color naranja de 28” de altura, cinta de seguridad amarilla, tranqueras portable simple con material reflectivo, cilindro de seguridad de transito y todo material que el Supervisor considere necesario y adecuado. SISTEMA DE CONTROL

Todo material será de las dimensiones y colores reglamentarios, según lo especificado en el Manual de Señalización Urbana del Ministerio de

Transporte, Comunicaciones, Vivienda y Construcción, previa coordinación con la Municipalidad del Sector.

La cantidad a pagar por la partida Mantenimiento de Transito será la indicada en el Presupuesto. La cantidad global a pagar se realizara mensualmente y en proporción al avance de la obra, siempre que la actividad se ejecute de acuerdo a las presentes especificaciones y cuente con la conformidad del Supervisor.

La unidad de medición: (MES) BASES DE PAGO

El monto determinado en la forma descrita anteriormente será pagado al precio unitario del contrato, para la partida de Mantenimiento de Transito, entendiéndose que dicho precio y pago constituirá compensación total por la mano de obra, equipos, herramientas, materiales e imprevistos necesarios para complementar satisfactoriamente la partida.

(19)

01.01.03 ALMACEN, OFICINA Y CASETA DE GUARDIANIA

DESCRIPCION

El Contratista de acuerdo a las necesidades de la obra se incluye y contempla la construcción y/o alquiler de un ambiente para caseta de guardianía y almacén, así el mantenimiento y respaldo de los equipos y materiales que estén puestos en obra durante todo el periodo de ejecución de la misma. El Contratista es el responsable de la obra desde que se realiza la entrega del terreno.

El trabajo de guardianía y seguridad de obra se cuantificará en forma global y su unidad será (Glb).

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por la guardianía y seguridad brindada desde el inicio hasta la culminación de la obra.

01.02 TRABAJOS PRELIMINARES

01.02.01 DEMOLICION Y DESMONTAJE DE INFRAESTRUCTURA EXISTENTE DESCRIPCION

El Contratista al recibir el terreno deberá realizar el retiro de cualquier interferencia de infraestructura existente, como son juegos antiguos, desmontaje de pirca de piedra y cualquier otro que a su criterio sea perjudicial para el normal desarrollo de las actividades.

El trabajo de demolición y desmontaje de infraestructura se cuantificará en forma global y su unidad será (Glb).

(20)

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por la utilización de herramientas y mano de obra que involucren los trabajos.

01.02.02 LIMPIEZA DEL TERRENO MANUAL

DESCRIPCIÓN

Comprende la limpieza general del área a trabajar, específicamente el área al cual se le dará tratamiento, el que actualmente se encuentra con algunos montículos de desmonte, desechos y malezas que deben ser eliminados, de manera de no interferir con los trabajos del trazado de obra y la circulación en el mismo durante la ejecución del trabajo.

Durante la ejecución de los trabajos deberá evitarse la formación de polvareda excesiva, aplicando un sistema de regado o cobertura.

Se realizaran trabajos de limpieza durante todo el transcurso de la obra, eliminando todo material excedente.

MÉTODO DE MEDICIÓN.

Esta partida se cuantificara por metro cuadrado (m2) a ser replanteado en obra calculando el área del terreno ocupada por el trazo.

MÉTODO DE CONTROL.

Durante la ejecución de la obra, el contratista deberá hacer los trabajos limpieza de las partidas indicadas. Dicho trabajo será reevaluado por el supervisor, cuando se requiera en el momento oportuno, aprobándose la respectiva limpieza en el cuaderno de obra.

BASES DE PAGO.

El pago se efectuara al precio unitario de contrato por metro cuadrado de limpieza de superficie entendiéndose que dicho precio y pago constituirá la compensación

(21)

total por toda la mano de obra, equipos, herramientas e imprevistos que deberá de tener la limpieza.

01.02.02 TRAZO Y REPLANTEO INICIAL

DESCRIPCION

El trazo consiste en llevar al terreno los ejes y estacado de nivelación cada 10 metros establecidos en los planos adecuadamente .El replanteo consiste en la ubicación e identificación de todos los elementos que se detallan en los planos durante el proceso de construcción. En general el contratista no deberá escatimar esfuerzos para obtener la mayor información topográfica y replantearla en campo a fin de evitar conflictos en cuanto se proceda a la medición. Las líneas de medición, puntos y cotas requeridas requeridas, serán fijadas por el contratista. MATERIALES Y EQUPOS

Cal hidratada bolsa de 30kg, pintura esmalte, Cordel, Madera Tornillo, Nivel topográfico con trípode, teodolito, Miras y Jalones, Herramientas manuales

El contratista deberá replantear los ejes del proyecto en el terreno estacando de eje en todos los puntos que sean necesarios.

Las demarcaciones deberán ser exactas precisas claros y tanto más seguras y estables cuanto más importante sean los ejes y elementos a replantear.

EQUIPOS

Equipos de topografía, las más adecuadas METODO DE MEDICION

El trabajo de trazo y replanteo se cuantificará por el área de terreno donde se ejecute la obra y su unidad será medida en metros cuadrados (m2).

(22)

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por mano de obra, herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.

01.02.03 MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS

DESCRIPCION

El contratista considerará dentro de los alcances de esta partida todos los trabajos necesarios para transportar todos los elementos necesarios (herramientas y equipos) y dentro de los plazos estipulados en su contrato para iniciar todos los procesos constructivos a fin de dar cumplimiento al programa de avance de obra; dentro de esta partida se incluye el retiro de equipos una vez finalizado los trabajos.

El contratista está obligado a prever con la debida anticipación todo lo necesario para tener en obra el equipo y herramientas que se requieren para el cumplimiento del cronograma de avance; para ello deberá preparar la movilización del mismo, a fin de que llegue en la fecha prevista.

El sistema de movilización y desmovilización debe ser tal que no se cause daños a las vías, a propiedades adyacentes y a terceros, bajo responsabilidad y costo del contratista.

Se incluyen las siguientes prestaciones:

Ø Costo de trasporte de todos los equipos y maquinarias requeridos para la obra.

Ø Gastos de seguro durante el transporte y durante su permanencia en ella.

Ø Desplazamientos intermedios de los equipos y maquinarias en la ejecución de la obra.

(23)

Los equipos que se emplean en esta partida son las herramientas manuales y Camión plataforma 6 x 4 330 HP- 40, para el traslado.

La medición de esta partida se realizará contabilizando los equipos y materiales desplazados a obra, siendo su estimación en forma global (Glb) de los trabajos ejecutados.

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por movilización y desmovilización de herramientas y equipos.

01.02.04 REUBICACION DE POSTE DE LUZ

DESCRIPCION

Consiste en reubicar un poste de su ubicación original debido a la interferencia con los trabajos a realizar en este caso el poste de luz que interferiría con la losa deportiva.

MATERIALES Y EQUPOS

Se utilizaran materiales prefabricados como el poste de Luz, accesorios eléctricos varios y concreto pre mezclado.

Se utilizara un Camión Grúa y Herramientas Manuales PROCEDIMIENTO CONSTRUCTIVO

El contratista deberá realizar la gestión de la reubicación ante la entidad respectiva encargada de suministro eléctrico, para lograr la reubicación del poste observado y se encargara además será el responsable de realizar este trabajo bajo su responsabilidad.

(24)

La reubicación de los postes de luz se realizaran por Unidad trasladada y reubicada (Und).

BASES DE PAGO

01.03 MOVIMIENTO DE TIERRAS 01.03.01 CORTE SUPERFICIAL MANUAL

DESCRIPCIÓN

Este trabajo consiste en la extracción de material superficial con la finalidad de conformar una base granular sobre la que se colocaran los diferentes tipos de pisos indicados en los planos, incluirá el volumen de corte de elementos sueltos o dispersos. Esta actividad se realizara de forma manual y bajo criterios de cuadrilla según requiera el trabajo.

MÉTODO DE MEDICIÓN

El método de medición será en metro cubico (m3) acumulado, aprobados por el Supervisor.

BASES DE PAGO

El pago se efectuará de acuerdo al precio unitario (M3) del contrato, constituyendo dicho precio y pago, compensación plena por mano de obra, leyes sociales, equipos fletes, etc. Y todos los imprevistos necesarios para completar la partida.

01.03.02 CONFORMACION Y COMPACTACION DE SUB RASANTE

DESCRIPCION

Consiste en la conformación final de la sub rasante la cual se dejara libre y limpia para realizar su compactación para la aprobación de la supervisión.

(25)

Comprenden, además la excavación y remoción de la capa vegetal y de otros materiales blandos, orgánicos objetables, en las áreas destinadas al proyecto. MATERIALES Y EQUIPOS

Los trabajos que se realizaran en esta partida son con Herramientas manuales y vibradora tipo plancha.

Se deberá verificar la existencia de instalaciones subterráneas y en caso de producirse daño a terceros, el contratista deberá reparar y/o resarcir a su costo dichos daños.

Identificado las zonas vulnerables y siendo aseguradas las mismas, se procederá a realizar una compactación homogénea de toda el área donde se colocara la base granular, para asegurar que se está haciendo un buen trabajo se deberá agregar agua hasta llegar a una compactación aceptable y con la aceptación de la supervisión.

Si el supervisor observara indicios de una mala compactación este podrá pedir ensayos in situ de densidad de campo en puntos al azar para determinar el grado de compactación

Su unidad de medida para el trabajo de excavación de sub rasante será (m2). BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por la mano de obra, materiales, equipo, herramientas e imprevistos.

01.03.03 BASE GRANULAR E=0.10m

DESCRIPCIÓN Y MÉTODO DE CONTROL:

Esta partida comprende extracción, transporte, extendido, riego y compactación de los materiales de la base granular sobre la sub-rasante base terminada, El contratista realizará los trabajos necesarios para conformar una capa de material

(26)

granular, compuesta de grava y finos, construida sobre una superficie debidamente preparada, que soporte las cargas transmitidas por la carpeta asfáltica.

MÉTODO DE MEDICIÓN:

El método de medición será por m2 compactados obtenido del ancho promedio de su base por su longitud, y de acuerdo a las dimensiones indicadas en los Planos, y aprobados por el Supervisor.

BASES DE PAGO:

El metrado determinado como está dispuesto, será pagado al precio unitario del contrato por m2 compactado según lo indicado en los planos y dicho precio constituirá compensación completa por el suministro de material granular hasta la tolva de la unidad de transporte y su colocación, riego, mano de obra, equipos, herramientas y cualquier actividad e imprevisto necesario para la completa ejecución de la partida de acuerdo a éstas especificaciones.

01.03.04 ELIMINACION DE MATERIAL EXCEDENTE DM=10 km

DESCRIPCION

La presente especificación corresponde a la eliminación de material excedente después de haber efectuado las partidas de excavación, nivelaciones y rellenos, etc., así como la eliminación de desperdicios de obra producidos durante la ejecución de la construcción, y montículos de tierra y desmonte existentes; hasta una distancia máxima de diez (10) kilómetros.

Cargador sobre llantas 125 - 135hp 3yd3, camión volquete (10m3), extendido de material en botadero c/tractor y herramientas manuales, según capacidad y potencia indicada en el análisis de precios unitarios correspondientes.

(27)

Todo material procedente de los cortes que sea inapropiado o que resulte en exceso y en general todo material excedente o descartado, deberá ser eliminado fuera de los límites de la obra, solo en los lugares permitidos por las autoridades, y que no obstruyan los caminos de acceso o servicio, bajo total responsabilidad del contratista, incluyéndose en esta partida los trabajos necesarios para mantener la obra libre de desperdicios y material indeseable.

Todos los vehículos deberán tener incorporado a su carrocería tolvas apropiadas de estructura continua sin rotura ni perforaciones a fin de que la carga depositada en ellos quede contenida en su totalidad, en forma tal que se evite pérdidas del material durante el transporte.

Los materiales transportados, de ser necesarios, deberán ser humedecidos adecuadamente (sea piedras o tierra, arena, etc.) y cubiertos para evitar la dispersión de la misma. La cobertura deberá ser de un material resistente para evitar que se rompa o se rasgue y estar sujeta a las paredes exteriores del contenedor o tolva, en forma tal que caiga sobre el mismo por lo menos treinta centímetros (30 cm) a partir del borde superior del contenedor o tolva.

La unidad de medida será el metro cúbico (m3) de material cargado, eliminado en s posición original por volumen ejecutado, verificándose por la supervisión, antes y después de ejecutarse el trabajo de excavación.

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total por flete terrestre de materiales.

01.04 OBRAS DE CONCRETO SIMPLE

01.04.01 CONCRETO PREMEZCLADO LOSA E=0.10M f’c=140 kg/cm2

DESCRIPCION

Este trabajo consiste en la ejecución de la losa de concreto por paños, incluye el suministro y transporte de concreto premezclado con la resistencia a la

(28)

compresión según los planos, colocación, vibrado y acabado frotachado semi pulido y demás actividades necesarias para la construcción de las veredas de acuerdo con las dimensiones y espesor indicados en los planos del proyecto.

Concreto premezclado y Boba para cocnreto Vibrador de concreto de 4 Hp de 1.25” Herramientas manuales.

PROCEDIMIENTO CONSTRUCTIVO DOSIFICACION

Aunque el concreto especificado para el presente caso será premezclado, el diseño de la mezcla debe ser presentado por el contratista para la aprobación por la supervisión, el mismo que deberá estar basado en mezcla de prueba y ensayos de compresión.

MEZCLA Y VACIADO DEL CONCRETO

El fabricante del concreto deberá garantizar el asentamiento el asentamiento de la mezcla especificado, dentro de un periodo de 30 minutos (30’) después el momento en que el camión arribe al lugar de proyecto, lapso máximo de tiempo e que el concreto deberá ser vaciado.

El material de concreto derramado como consecuencia de las actividades de transporte y colocación, deberá ser recogido inmediatamente por el contratista, para lo cual deberá contar con el equipo necesario.

El vaciado lo podrá descargar con un tobogán de descarga, con bordes redondeados y de metal. La pendiente del tobogán debe ser constante y con una inclinación suficiente, para permitir que el concreto, con el revenimiento requerido, fluya continuamente sin segregación. La parte final de descarga del tobogán, debe permanecer cerca de la superficie del concreto previamente depositado y si es descargado directamente en la base, se deberá desplazar el

(29)

tobogán a ciertos intervalos, para impedir la acumulación de grandes cantidades de concreto.

El vaciado del concreto debe ser cuidadosamente coordinado con el acabado. El concreto no deberá colocarse con un rendimiento mayor, al de las operaciones de extendido, de consolidación y compactación, y de acabado ya que estas operaciones se deben realizar antes de que el agua de sangrado se forme en la superficie. Considerando los efectos de la temperatura del concreto y las condiciones ambientales, permitirán, obtener superficies de buena calidad y evitar la formación de juntas frías por lo que el contratista deberá asegurar que el abastecimiento del concreto premezclado se realice en forma continua.

EXTENDIDO

El extendido es la primera operación para la construcción de pisos con superficies planas. El extendido se debe realizar con palas cortas o bordes cuadrados. Las Palas con mangos largos o bordes redondeados y los rastrillos de jardinería con dientes muy separados, no deberán en el extendido del concreto. En primer término, las palas con mangos largos pierden el efecto de palanca; las palas con bordes redondeados no permiten una correcta nivelación en el concreto y los dientes en los rastrillos pueden ocasionar segregación.

No se deberá permitir que el vibrador se ponga en contacto con la base, ya que se podría contaminar el concreto con materiales ajenos a él.

El concreto debe ser colocado en forma que no presente segregación de las porciones finas y gruesas, deberá ser extendido en capas horizontales y se deberá evitar juntas frías entre vaciados.

CURADO DEL CONCRETO

El curado de concreto del Concreto debe iniciarse tan pronto como sea posible, el concreto debe ser protegido de saneamiento prematuro, temperaturas excesivamente calientes o frías, esfuerzos mecánicos y debe ser mantenido con la menor perdida de humedad a una temperatura relativamente constante por el período necesario para hidratación de cemento y endurecimiento de concreto.

(30)

Los materiales curadores serán de acrílico A-20 concentrado blanco y método de cura deben estar sujetos con la aprobación del supervisor. Conservación de la Humedad.

CONSERVACIÓN DE LA HUMEDAD

El concreto ya colocado tendrá que ser mantenido constantemente húmedo, ya sea por medio de frecuentes riegos o cubriéndolo con una capa suficiente de arena u otro material.

Para superficies de concreto que no estén en contacto con las formas, uno de los procedimientos siguientes debe ser aplicado inmediatamente después de completado el vaciado y acabado:

• Rociado continúo.

• Aplicación de esteras absorbentes mantenidas húmedas.

• Aplicación de arena mantenida continuamente húmeda.

• Continua aplicación de vapor (no excede de 660C) o Spray nebuloso.

• Aplicación de impermeabilizantes conforme a ASTM C-390.

• Aplicación de películas impermeables.

El compuesto será aprobado por el Supervisor y deberá satisfacer a los siguientes requisitos:

• No reaccionará de manera perjudicial con el concreto.

• Se endurecerá dentro de los 30 días siguientes a su aplicación.

• Su índice de retención de humedad (ASTM C-1 56) no deberá ser menor de 90.

• Deberá tener color claro para controlar su distribución uniforme.

• El color deberá desaparecer al cabo de 4 horas. ACABADO

La superficie acabada de la vereda deberá ser uniforme en toda su área, no se aceptara ningún tipo de huella, ni texturas diferentes. Todos los paños deben tener el mismo acabado con bruñas a cada 1 metro y será semi pulido.

(31)

La unidad de medida será por metro cuadrado (m2) en este precio incluye: suministro de materiales, transporte, suministro del concreto, vaciado, vibrado, acabado y demás actividades que deben ser incluidas para la culminación de la presente partida.

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total suministro de materiales y equipos, herramienta e imprevistos.

01.04.02 ENCOFRADO Y DESENCOFRADO PERIETRAL DE LOSA H=0.20

DESCRIPCIÓN

El encofrado y desencofrado de peralte de a losa en su forma perimetral y por paño constituido por madera cepillada, de diseño, dimensiones, espesor y condiciones previamente aprobadas por la supervisión. Sus características deben permitir, una vez fijados en su posición y unidos entre sí, la ejecución de los trabajos sin deformarse, tanto en los tramos rectos cuanto en las curvaturas. El desencofrado no se realizará antes de transcurridas 24 horas del vertido de concreto.

Los encofrados son formas que pueden ser de madera, acero fibra acrílica, etc., cuyo objeto principal es contener el concreto dándole la forma requerida, debiendo estar de acuerdo con lo especificado en las Normas de ACI-348-68.

La presión resultante de la colocación y vibrado del concreto y suficiente rigidez para mantener las tolerancias especificadas.

Los cortes del terreno no deben ser usados como encofrados para superficies verticales a menos que sea requerido o permitido.

El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por su propio peso, el peso y empuje del concreto y una sobrecarga de llenado no inferior a 200 Kg. /cm2.

La deformación máxima entre elementos de soporte debe ser menor de 1/240 de la luz entre los miembros estructurales.

(32)

Las formas deberán ser herméticamente para prevenir la filtración del concreto y serán debidamente arriostradas o ligadas entre sí de manera que se mantengan en la posición y forma deseada con seguridad.

Donde sea necesario mantener las tolerancias especificadas, el encofrado debe ser bombeado para compensar las deformaciones previamente al endurecimiento del concreto.

Medios positivos de ajuste (cuñas o gatas) de portantes inclinado o puntal durante la operación de colocación del concreto. Los encofrados deben ser arriostrados contra las defecciones laterales.

Aberturas temporales deben ser previstas en las bases de los encofrados de las columnas, paredes y en otros puntos donde sea necesario facilitar la limpieza e inspección antes que el concreto sea vaciado.

Accesorios de encofrados para ser parcial o totalmente empotrados en el concreto, tales como tirantes y soportes colgantes, deben ser de una calidad fabricada comercialmente.

Los tirantes de los encofrados deben ser hechos de tal manera que los terminales puedan ser removidos sin causar astilladuras en las capas de concreto después que las ligaduras hayan sido removidas.

Los tirantes para formas serán reguladas en longitud.

Las formas de madera para aberturas en paredes deben ser construidas de tal forma faciliten su aflojamiento; si es necesario habrá que contrarrestar el hinchamiento de las formas.

El tamaño y distanciamiento o espaciado de los pies derechos y largueros deberá ser determinado por la naturaleza del trabajo y la altura del concreto a vaciarse, quedando a criterio del ingeniero inspector dichos tamaños y espaciamientos.

Inmediatamente después de quitar las formas, la superficie de concreto deberá ser examinada cuidadosamente y cualquier irregularidad deberá ser tratada como lo ordene el ingeniero.

Las proporciones de concreto con cangrejeras deberán picarse en las extensión que abarquen tales defectos y el espacio rellenado o resanado con concreto o mortero y

(33)

terminado de tal manera que se obtenga una superficie de textura similar a la del concreto circundante. No se permitirá el resane burdo de tales defectos.

El diseño, la construcción, entendimiento, desenfocado, almacenamiento; son de entera responsabilidad del contratista.

El tiempo mínimo a considerar para el Desencofrado será el que ha continuación se detalla, en todo caso se solicitará aprobación al supervisor de la obra: Veredas = 24 horas

Todo encofrado para volver a ser utilizado, no deberá presentar alabeos ni deformaciones y deberá estar limpio y tratado antes de ser utilizado nuevamente. MÉTODOS DE CONTROL

Las tolerancias constructivas que deberán tenerse en cuenta en su ejecución del Encofrado son las siguientes:

• En cualquier longitud de 3.00 m. será de 6 mm.

• En cualquier longitud de 6.00 m. será de 10 mm.

• En todo largo será de 20 mm. MÉTODO DE MEDICION

La unidad de medida es en metros cuadrados (m2). BASES DE PAGO:

El pago por este concepto será por la cantidad de metros cuadrados encofrados de acuerdo a las normas y serán pagados al precio unitario del contrato, dicho pago constituirá compensación total por todos los gastos de herramientas, mano de obra, materiales e imprevistos que ocasionen la ejecución de esta partida.

01.04.03 DADO PARA SUJECION DE ELEMENTOS METALICOS 30x30CM H=0.60 f'c=175 kg/cm2

01.04.04 DADO PARA SUJECION DE ELEMENTOS METALICOS 50x50CM H=0.50 f'c=175 kg/cm2

(34)

Ídem a partida 01.04.01

02.03.05 JUNTAS ASFALTICAS

DESCRIPCION

Se empleará juntas de construcción según el espaciamiento de los planos por paño, por razones estructurales y de vaciado, limpiar esta zona para sellar con una mezcla de arena gruesa y asfalto RC – 250 en toda su longitud para rellenar el volumen generado y haciendo impermeable.

La medición de la siguiente partida se realizará por METRO LINEAL (M). BASES DE PAGO

El pago se efectuará por metro lineal (ml), y se multiplicará por su costo unitario. Dicho pago constituirá compensación total por la mano de Obra, equipos y herramientas y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.

01.05 CARPINTERIA METALICA

01.05.01 ARCOS DE FULBITO CON TABLERO DE BASQUET INC. ACCESORIOS

DESCRIPCION

Consiste en la construcción de elementos metálicos arco y tablero de básquet para fines de equipamiento de losa deportiva, los mismos que serán ejecutados según detalle de los planos y con los materiales y medidas de esta.

Está contemplado el traslado y la colocación así como todos los accesorios que involucren la operatividad final del mismo.

Así como el acabado final el mismo que será de color elegido por la entidad, toda la partida deberá ser aprobada por la supervisión para su aprobación.

(35)

BASES DE PAGO

El pago se efectuará por Unidad (Und), y se multiplicará por su costo unitario. Dicho pago constituirá compensación total por la mano de Obra, equipos y herramientas y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.

01.05.02 PARANTES DE NET DE VOLEY INC. INSTALACION Y REGISTROS

DESCRIPCION

Consiste en la construcción de elementos metálicos parantes, tensores y net de vóley desmontables para fines de equipamiento de losa deportiva, los mismos que serán ejecutados según detalle de los planos y con los materiales y medidas de esta. Está contemplado el traslado y la colocación así como todos los accesorios que involucren la operatividad final del mismo.

Así como el acabado final el mismo que será de color elegido por la entidad, toda la partida deberá ser aprobada por la supervisión para su aprobación.

La medición de la siguiente partida se realizará por Unidad (Und). BASES DE PAGO

El pago se efectuará por Juego (Jgo), y se multiplicará por su costo unitario. Dicho pago constituirá compensación total por la mano de Obra, equipos y herramientas y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.

01.06 PINTURAS

01.06.01 PINTURA DE DEARCACION

DESCRIPCION

Es la actividad que permitirá señalizar los perímetros de las diversas disciplinas deportivas que se pueden jugar en la losa en espesores y colores especificados en los planos. Para ello se usara pintura de tráfico, considerando las dimensiones de los planos del proyecto.

(36)

Se realizará la colocación de la pintura utilizando compresora, teniendo cuidado de no manchar las áreas libres de la losa.

Se utilizará pintura tipo tráfico de buena calidad para asegurar su duración que será aprobada por el Supervisor.

La medición de la siguiente partida se realizará por METRO LINEAL (M). BASES DE PAGO

El pago se efectuará por metro lineal, y se multiplicará por su costo unitario. Dicho pago constituirá compensación total por la mano de Obra, equipos y herramientas y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.

02 VEREDAS PERIMETRALES 02.01 TRABAJOS PRELIMINARES 02.01.01 LIEPIEZA DEL TERRENO MANUAL

Ídem o similar a la partida 01.02.01

02.01.01 TRAZO Y REPLANTEO INICIAL

DESCRIPCION

El trazo consiste en llevar al terreno los ejes de la vía y estacado de nivelación cada 10 metros establecidos en los planos adecuadamente .El replanteo consiste en la ubicación e identificación de todos los elementos que se detallan en los planos durante el proceso de construcción.

En general el contratista no deberá escatimar esfuerzos para obtener la mayor información topográfica y replantearla en campo a fin de evitar conflictos en cuanto se proceda a la medición.

(37)

Yeso bolsa 28kg, pintura esmalte, Clavos para madera c/c de 3”, Cordel. Madera, Tornillo, Nivel topográfico con trípode, teodolito, Miras y Jalones, Herramientas manuales

El contratista deberá replantear los ejes del proyecto en el terreno estacando de eje en todos los puntos que sean necesarios.

Las demarcaciones deberán ser exactas precisas claros y tanto más seguras y estables cuanto más importante sean los ejes y elementos a replantear.

EQUIPOS

Equipos de topografía, las más adecuadas METODO DE MEDICION

El trabajo de trazo y replanteo se cuantificará por el área de terreno donde se ejecute la obra y su unidad será medida en metros cuadrados (m2).

BASES DE PAGO

02.02 MOVIMIENTO DE TIERRAS

02.02.01 CORTE SUPERFICIAL A MANO EN TERRENO NORMAL PARA VEREDAS

DESCRIPCIÓN

Este trabajo consiste en la extracción de material superficial con la finalidad de conformar una base granular sobre la que se colocaran los diferentes tipos de pisos indicados en los planos, incluirá el volumen de corte de elementos sueltos o dispersos. Esta actividad se realizara con maquinaria pesada el que consiste en un

(38)

tractor de orugas con rippers, cuyas características están en función de la disponibilidad existente

MÉTODO DE MEDICIÓN

El método de medición será en metro cubico (m3) transportados, aprobados por el Supervisor.

BASES DE PAGO

El pago se efectuará de acuerdo al precio unitario (M3) del contrato, constituyendo dicho precio y pago, compensación plena por mano de obra, leyes sociales, equipos fletes, etc. y todos los imprevistos necesarios para completar la partida.

02.02.02 CONFORMACION Y COMPACTACION DE SUB RASANTE PARA VEREDAS

DESCRIPCION

Esta partida consiste en el conjunto de actividades de excavar remover cargar y transportar hasta el límite de acarreo libre y colocar en los sitios libres aprobados, el material común proveniente de los cortes requeridos hasta el nivel de sub rasante indicados en los planos y las secciones de los transversales del proyecto con la aprobación de la supervisión.

Comprenden, además la excavación y remoción de la capa vegetal y de otros materiales blandos, orgánicos objetables, en las áreas destinadas al proyecto. MATERIALES Y EQUIPOS

Los trabajos que se realizaran en esta partida son con Herramientas manuales. PROCEDIMIENTO CONSTRUCTIVO

Una vez colocado los puntos de nivelación indicados en los planos, se procederá a la excavación de la sub rasante, la misma que deberá ejecutarse con equipo mecánico, de acuerdo con las secciones transversales del proyecto.

(39)

Se deberá verificar la existencia de instalaciones subterráneas y en caso de producirse daño a terceros, el contratista deberá reparar y/o resarcir a su costo dichos daños.

Su unidad de medida para el trabajo de excavación de subrasante será (m2). BASES DE PAGO

02.02.03 ELIMINACION DE MATERIAL EXCEDENTE DM=10 km

Idem al ítem de la partida 01.03.04

02.02.04 BASE GRANULAR E=0.10

DESCRIPCION

Esta partida consiste en el suministro transporte colocación y compactación de base granular de 0.10m. De espesor, conforme con las características requeridas y las dimensiones señaladas en los planos del proyecto.

MATERIALES Y EQUIPOS Material granular para base

Camión cisterna 4 X 2 (Agua) 145-165 HP/2500 GL Compactador vibratorio tipo plancha 7Hp.

Herramientas manuales.

El material de base se descargara cuando la supervisión compruebe que la superficie sobre la cual se va a apoyar tenga la densidad adecuada.

Para el traslado de material al lugar de la obra, se deberá humedecer adecuadamente los materiales y cubrirlos con una lona para evitar las emisiones de

(40)

material particulado, de igual manera los montículos de material almacenados no deberán permanecer más de dos días en obra, debiendo estar cubiertos con lonas impermeables, para evitar el arrastre de partículas y protegerlos de la humedad o lluvia. Los últimos 15 cm de cada acopio que se encuentren en contacto con la superficie natural del terreno no deberán ser utilizados, a menos que se haya colocado sobre éste lonas que eviten la contaminación del material acopiado. El material se dispondrá en un cordón de sección uniforme, donde será verificada su homogeneidad. Si fuera necesario se humedecerá o aireará el material, para lograr la humedad de compactación. Después de mezclado, se extenderá en una capa de espesor uniforme con motoniveladora, que permitan el espesor y grado de compactación adecuados.

Seguidamente se iniciara la compactación con rodillo vibratorio autopropulsado efectuándose longitudinalmente, comenzando por los bordes exteriores y avanzando hacia el centro, traslapando en cada recorrido un ancho no menor de un tercio (1/3) del ancho del rodillo compactador.

La unidad de medida será el metro cuadrado (m2), este precio se incluye: suministro de la mezcla o material, colocación y compactación aprobado por el responsable nombrado por la entidad.

BASES DE PAGO

02.03 OBRAS DE CONCRETO SIMPLE

02.03.01 CONCRETO PREMEZC. EN VEREDAS f'c=175 kg/cm2 H=0.10m ACABADO C:A 1:2 02.03.02 CONCRETO EN SARDINELES DE VEREDAf'c=175 kg/cm2

(41)

Este trabajo consiste en la ejecución de veredas de concreto que incluye el semi pulido, suministro y transporte de concreto premezclado con la resistencia a la compresión según los planos, colocación, vibrado y acabado frotachado semi pulido y demás actividades necesarias para la construcción de las veredas de acuerdo con las dimensiones y espesor indicados en los planos del proyecto.

MATERIALES Y EQUIPOS Alambre negro recocido Nº8

Clavos para madera con cabeza de 2 ½” Concreto premezclado f’c=175 kg/cm2 Madera tornillo Vibrador de concreto de 4 Hp de 1.25” Agua Herramientas manuales. PROCEDIMIENTO CONSTRUCTIVO DOSIFICACION

Aunque el concreto especificado para el presente caso será premezclado, el diseño de la mezcla debe ser presentado por el contratista para la aprobación por la supervisión, el mismo que deberá estar basado en mezcla de prueba y ensayos de compresión.

MEZCLA Y VACIADO DEL CONCRETO

El fabricante del concreto deberá garantizar el asentamiento el asentamiento de la mezcla especificado, dentro de un periodo de 30 minutos (30’) después el momento en que el camión arribe al lugar de proyecto, lapso máximo de tiempo e que el concreto deberá ser vaciado.

El material de concreto derramado como consecuencia de las actividades de transporte y colocación, deberá ser recogido inmediatamente por el contratista, para lo cual deberá contar con el equipo necesario.

(42)

El vaciado lo podrá descargar con un tobogán de descarga, con bordes redondeados y de metal. La pendiente del tobogán debe ser constante y con una inclinación suficiente, para permitir que el concreto, con el revenimiento requerido, fluya continuamente sin segregación. La parte final de descarga del tobogán, debe permanecer cerca de la superficie del concreto previamente depositado y si es descargado directamente en la base, se deberá desplazar el tobogán a ciertos intervalos, para impedir la acumulación de grandes cantidades de concreto.

El vaciado del concreto debe ser cuidadosamente coordinado con el acabado. El concreto no deberá colocarse con un rendimiento mayor, al de las operaciones de extendido, de consolidación y compactación, y de acabado ya que estas operaciones se deben realizar antes de que el agua de sangrado se forme en la superficie. Considerando los efectos de la temperatura del concreto y las condiciones ambientales, permitirán, obtener superficies de buena calidad y evitar la formación de juntas frías por lo que el contratista deberá asegurar que el abastecimiento del concreto premezclado se realice en forma continua.

EXTENDIDO

El extendido es la primera operación para la construcción de pisos con superficies planas. El extendido se debe realizar con palas cortas o bordes cuadrados. Las Palas con mangos largos o bordes redondeados y los rastrillos de jardinería con dientes muy separados, no deberán en el extendido del concreto. En primer término, las palas con mangos largos pierden el efecto de palanca; las palas con bordes redondeados no permiten una correcta nivelación en el concreto y los dientes en los rastrillos pueden ocasionar segregación.

No se deberá permitir que el vibrador se ponga en contacto con la base, ya que se podría contaminar el concreto con materiales ajenos a él.

El concreto debe ser colocado en forma que no presente segregación de las porciones finas y gruesas, deberá ser extendido en capas horizontales y se deberá evitar juntas frías entre vaciados.

(43)

CURADO DEL CONCRETO

El curado de concreto del Concreto debe iniciarse tan pronto como sea posible, el concreto debe ser protegido de saneamiento prematuro, temperaturas excesivamente calientes o frías, esfuerzos mecánicos y debe ser mantenido con la menor perdida de humedad a una temperatura relativamente constante por el período necesario para hidratación de cemento y endurecimiento de concreto. Los materiales curadores serán de acrílico A-20 concentrado blanco y método de cura deben estar sujetos con la aprobación del supervisor. Conservación de la Humedad.

CONSERVACIÓN DE LA HUMEDAD

El concreto ya colocado tendrá que ser mantenido constantemente húmedo, ya sea por medio de frecuentes riegos o cubriéndolo con una capa suficiente de arena u otro material.

Para superficies de concreto que no estén en contacto con las formas, uno de los procedimientos siguientes debe ser aplicado inmediatamente después de completado el vaciado y acabado:

• Rociado continúo.

• Aplicación de esteras absorbentes mantenidas húmedas.

• Aplicación de arena mantenida continuamente húmeda.

• Continua aplicación de vapor (no excede de 660C) o Spray nebuloso.

• Aplicación de impermeabilizantes conforme a ASTM C-390.

• Aplicación de películas impermeables.

El compuesto será aprobado por el Supervisor y deberá satisfacer a los siguientes requisitos:

• No reaccionará de manera perjudicial con el concreto.

• Se endurecerá dentro de los 30 días siguientes a su aplicación.

• Su índice de retención de humedad (ASTM C-1 56) no deberá ser menor de 90.

• Deberá tener color claro para controlar su distribución uniforme.

(44)

ACABADO

La superficie acabada de la vereda deberá ser uniforme en toda su área, no se aceptara ningún tipo de huella, ni texturas diferentes. Todos los paños deben tener el mismo acabado con bruñas a cada 1 metro y será semi pulido.

La unidad de medida será por metro cuadrado (m2) en este precio incluye: suministro de materiales, transporte, suministro del concreto, vaciado, vibrado, acabado y demás actividades que deben ser incluidas para la culminación de la presente partida.

BASES DE PAGO

El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio constituye la compensación total suministro de materiales y equipos, herramienta e imprevistos.

02.03.03 ENCOFRADO DE VEREDA EN ACERA

DESCRIPCIÓN

El encofrado y desencofrado de veredas estará constituido por madera cepillada, de diseño, dimensiones, espesor y condiciones previamente aprobadas por la supervisión. Sus características deben permitir, una vez fijados en su posición y unidos entre sí, la ejecución de los trabajos sin deformarse, tanto en los tramos rectos cuanto en las curvaturas. El desencofrado no se realizará antes de transcurridas 24 horas del vertido de concreto.

Los encofrados son formas que pueden ser de madera, acero fibra acrílica, etc., cuyo objeto principal es contener el concreto dándole la forma requerida, debiendo estar de acuerdo con lo especificado en las Normas de ACI-348-68.

La presión resultante de la colocación y vibrado del concreto y suficiente rigidez para mantener las tolerancias especificadas.
