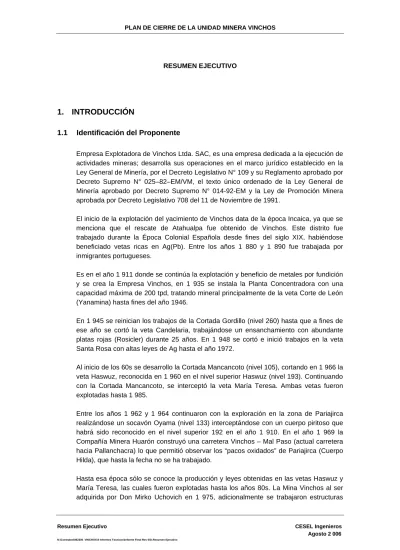

PLAN DE CIERRE DE LA UNIDAD MINERA VINCHOS RESUMEN EJECUTIVO

(1)

RESUMEN EJECUTIVO

1. INTRODUCCIÓN

1.1 Identificación del Proponente

Empresa Explotadora de Vinchos Ltda. SAC, es una empresa dedicada a la ejecución de actividades mineras; desarrolla sus operaciones en el marco jurídico establecido en la Ley General de Minería, por el Decreto Legislativo N° 109 y su Reglamento aprobado por Decreto Supremo N° 025–82–EM/VM, el texto único ordenado de la Ley General de Minería aprobado por Decreto Supremo N° 014-92-EM y la Ley de Promoción Minera aprobada por Decreto Legislativo 708 del 11 de Noviembre de 1991.

El inicio de la explotación del yacimiento de Vinchos data de la época Incaica, ya que se menciona que el rescate de Atahualpa fue obtenido de Vinchos. Este distrito fue trabajado durante la Época Colonial Española desde fines del siglo XIX, habiéndose beneficiado vetas ricas en Ag(Pb). Entre los años 1 880 y 1 890 fue trabajada por inmigrantes portugueses.

Es en el año 1 911 donde se continúa la explotación y beneficio de metales por fundición y se crea la Empresa Vinchos, en 1 935 se instala la Planta Concentradora con una capacidad máxima de 200 tpd, tratando mineral principalmente de la veta Corte de León (Yanamina) hasta fines del año 1946.

En 1 945 se reinician los trabajos de la Cortada Gordillo (nivel 260) hasta que a fines de ese año se cortó la veta Candelaria, trabajándose un ensanchamiento con abundante platas rojas (Rosicler) durante 25 años. En 1 948 se cortó e inició trabajos en la veta Santa Rosa con altas leyes de Ag hasta el año 1972.

Al inicio de los 60s se desarrollo la Cortada Mancancoto (nivel 105), cortando en 1 966 la veta Haswuz, reconocida en 1 960 en el nivel superior Haswuz (nivel 193). Continuando con la Cortada Mancancoto, se interceptó la veta María Teresa. Ambas vetas fueron explotadas hasta 1 985.

Entre los años 1 962 y 1 964 continuaron con la exploración en la zona de Pariajirca realizándose un socavón Oyama (nivel 133) interceptándose con un cuerpo piritoso que habrá sido reconocido en el nivel superior 192 en el año 1 910. En el año 1 969 la Compañía Minera Huarón construyó una carretera Vinchos – Mal Paso (actual carretera hacia Pallanchacra) lo que permitió observar los “pacos oxidados” de Pariajirca (Cuerpo Hilda), que hasta la fecha no se ha trabajado.

Hasta esa época sólo se conoce la producción y leyes obtenidas en las vetas Haswuz y María Teresa, las cuales fueron explotadas hasta los años 80s. La Mina Vinchos al ser adquirida por Don Mirko Uchovich en 1 975, adicionalmente se trabajaron estructuras

(2)

menores como las vetas San Marcos, Docenita, Sol de Oro y Violeta, todas por encima del nivel Gordillo, generándose una producción de 542 071 TM, desde 1 975 hasta 1991.

En 1 976, realizaron trabajos en Pariajirca, desarrollando la Cortada Nivel 276 para interceptar el Cuerpo Poderosa, que fue explotado en 1 982 con la exploración de los Cuerpos Anita, Malú e Isabel, tiempo en que se paralizaron las operaciones por falta de recursos económicos.

Los trabajos de explotación en la Mina Vinchos fueron paralizados en el año 1 991, debido a los problemas sociales y políticos que atravesó el Perú en esa época, destruyéndose gran parte de las instalaciones de la Planta Concentradora, parte de la infraestructura mina, información relevante de la mina, con el cobro de algunas vidas.

1.2 OBJETIVO Y ALCANCES

El objetivo del servicio es la elaboración del estudio de ingeniería a nivel de factibilidad de las obras de cierre, en el momento eventual que éste se presente, de las diferentes labores mineras existentes de la Empresa Explotadora Vinchos Ltda. SAC, a fin de que sirva de base para la ejecución de dichas obras, con lo cual se reducirán al mínimo los impactos ambientales, protegiendo de esta manera la salud, la seguridad pública y el medio ambiente.

1.3 UBICACIÓN Y ACCESOS

La Unidad Minera Vinchos se encuentra políticamente ubicada en el distrito Pallanchacra, provincia y región Pasco, siendo sus coordenadas UTM: 8 845 830 N y 359 950 E. La Empresa Explotadora Vinchos está dedicada a la explotación de yacimientos polimetálicos. Esta empresa fue adquirida por Volcan Compañía Minera en el año 2000, siendo acreedora del 99,9% de la Unidad Minera Vinchos.

El acceso desde Lima es a través de la carretera asfaltada Daniel A. Carrión, que se inicia en la ciudad de Cerro de Pasco. La Unidad Minera Vinchos se encuentra a una distancia promedio de 491 km.

2. COMPONENTES DE CIERRE

Los componentes considerados para el Plan de Cierre de la Unidad Minera Vinchos, comprenden todas las instalaciones que están en operación, entre bocaminas, una rampa, rajos, chimeneas y botaderos de desmonte. Adicionalmente se está considerando la demolición de los campamentos y otras infraestructuras. A continuación se indica la relación de los componentes de cierre.

2.1 Bocaminas y Rampas

Las bocaminas se encuentran en las zonas de Mamanvinchos y Wawanvinchos. Algunas presentan drenaje, como la bocamina Gordillo (tiene mayor caudal), mientras que las otras bocaminas son secas.

Los componentes que se han considerado para el Plan de Cierre de Minas, en el caso de las bocaminas, se han considerado las que están en operación y algunas que no

(3)

están operando actualmente; y en relación a las rampas sólo se ha encontrado una en operación.

A continuación se mostrará un cuadro con las bocaminas que están operativas y sus características:

LABOR ZONA NOMBRE NIVEL(msnm)

Bocaminas y Rampas que están en actividad

B-Vi-01 Mamanvinchos Bocamina Balarín Nivel 185 4 286

B-Vi-02 Mamanvinchos Bocamina Nv. 185 4 185

B-Vi-05 Mamanvinchos Bocamina Nv. 105 / Veta Haswuz 4 105 B-Vi-06 Mamanvinchos Bocamina María Inés Nivel 165 4 220

B-Vi-07 Mamanvinchos Bocamina Nivel 205 4 209

B-Vi-08 Mamanvinchos Nivel 260 / Gordillo 4 286

B-Vi-11 Mamanvinchos Gordillo 4 275

B-Vi-12 Mamanvinchos Pahuajanca 4123

B-Vi-13 Mamanvinchos Raulito 4129

Ra-Vi-01 Wawanvinchos Rampa Maria Inés 4 108

2.2 Chimeneas

Las chimeneas consideradas en el Plan de Cierre de Minas se encuentran operativas, encontrándose dos chimeneas, 1 en la zona de Mamanvinchos y la otra en Wawanvinchos.

A continuación, se muestra un cuadro con las chimeneas:

LABOR ZONA NOMBRE NIVEL(msnm)

Chimeneas que están en actividad

Ch-Vi-06 Mamanvinchos Chimenea 4 245

Ch-Vi-19 Wawanvinchos Chimenea

2.3 Botaderos de Desmonte

Los botaderos de desmonte que se presentan en el cuadro, se encuentran en actividad en la Unidad Minera Vinchos:

LABOR ZONA NOMBRE NIVEL

(msnm)

DD-Vi-01 Mamanvinchos Balarín Nivel 185 4 286

DD-Vi-02 Mamanvinchos Nivel 185 4 185

DD-Vi-05 Mamanvinchos Nivel105 / Veta Haswuz 4 105

(4)

DD-Vi-12 Mamanvinchos Raulito 4123 DD-Vi-13 Mamanvinchos Nivel 130 Pahuajanca 4129

DD-Vi-15 Wawanvinchos Nivel 165 4 108

3. CONSULTAS DURANTE EL PLAN DE CIERRE

La consulta y/o talleres, constituyen un proceso de información y diálogo entre el titular del Plan de Cierre de la Unidad Minera, los consultores, la ciudadanía, acerca de las actividades del Plan de Cierre de Minas en una localidad, sobre el manejo normativo que las regula, y las medidas de prevención y manejo de los posibles impactos sociales y ambientales que puedan generarse; asimismo, permite conocer las percepciones e inquietudes de la ciudadanía.

Este proceso tiene como objetivo el informar y dialogar con los Grupos de Interés que sean directamente perjudicados con el cierre de la mina.

Los Grupos de Interés identificados son los siguientes:

• La Población del Centro Poblado Menor de Jarria

• Población del Campamento de la Empresa Explotadora de Vinchos Ltda.SAC.

• Los trabajadores de la Unidad Minera de la Empresa Explotadora de Vinchos.

• Comunidades Campesinas de Santa Ana de Tusi, Pallanchacra y Jarria.

• Frente de Defensa por los Intereses de Santa Ana de Tusi y Pallanchacra.

• Las organizaciones sociales de base

• La Municipalidad de Santa Ana de Tusi y Pallanchacra

Conforme a la normatividad vigente, la Consultora Cesel S.A, programó la consulta informativa, con los responsables de la Empresa Explotadora Vinchos, la misma que cumplió con los siguientes objetivos:

- Poner en conocimiento de los grupos de interés que se esta elaborando el Estudio para el Plan de Cierre de Minas, de acuerdo a la Ley, y hacerlo de manera transparente y abierta.

- Identificar y absolver los temas de preocupación con relación al plan de cierre.

- Recoger sus opiniones y sugerencias para tomarlas en cuenta en el plan de cierre que se esta elaborando.

4. ACTIVIDADES DE CIERRE Y POST CIERRE

En los siguientes cuadros se describen las actividades de cierre progresivo y los componentes que se tomarán en cuenta para este.

(5)

Cuadro Nº 4-1 Resumen de Actividades de Cierre Progresivo

Componentes 4.1.1.1.1 Obras de Cierre Progresivo DEPOSITOS DE RESIDUOS MINEROS

Desmonteras (07)

Estabilización física se propone la eliminacion hacia interior mina nivel 125, cobertura tipo IV en las zonas empleadas.

Produccion de Desmonte (01) Se ha considerado el traslado de la produccion desmonte futura hacia el nivel 125.

PROGRAMA SOCIALES

Programas sociales

Programa de mejoramiento genetico y manejo ganadero altoandino

Programa de mejoramiento de praderas altoandinas Programa de capacitación y educación ambiental

Cuadro Nº 4-2 Componentes que ingresan al Cierre Progresivo

Nº CODIGO

LABOR CESEL

CODIGO

LABOR VOLCAN ESTE NORTE ALTURA

m.sn.m OBSERVACIONES

Depositos de Desmonte

1 DD-Vi-01 Balarin Nivel 185 360 750 8845 699 4 286 Traslado a interior mina.

2 DD-Vi-02 Nivel 185 360 913 8845 483 4 185 Traslado a interior mina.

6 DD-Vi-12 Raulito 360 159 8844 985 4 123 Traslado a interior mina.

7 DD-Vi-13 Nivel 130 Puhuajanca 359 999 8844 862 4 129 Traslado a interior mina.

Adicionalmente, a los componentes mostrados en los cuadros, se demolerán en cierre progresivo el campamento Staff, Bellavista, Buenos Aires, Capillapata, Cuadrupata, Miraflores, Mitupampa, Racracancha1 y Racracancha 2. Estos están en proceso de transferencia a la comunidad.

A continuación se presentan cuadros con el resumen para el cierre final y los componentes que ingresan a este.

(6)

Cuadro Nº 4-3 Resumen de las Actividades de Cierre Final

Componentes Obras de Cierre Progresivo

LABORES MINERAS

Bocaminas (12) y Rampa (01) Cierre de muros de albañilería o desmonte de mina y cobertura

Chimeneas (02) Movimiento de tierras, colocación de viguetas prefabricadas y cobertura DEPOSITOS DE RESIDUOS MINEROS

Desmonteras (03) Estabilización física de taludes, cobertura con capa impermeable, sistema de drenaje pluvial, muros de pie

OTRAS INFRAESTRUCTURAS Infraestructura (07 componentes) que comprenden: las Oficinas, Otras Infraestructuras, Instalaciones para Suministro de Energia, Suministro de agua, para suministro de Combustible, Vias de acceso y Linea de Trasmisión electrica.

Desmantelamiento de infraestructuras metalicas, Desmontaje de Equipos mecánicos y Eléctricos y Demolición de las estructuras de diversas clasificadas en 8 tipos, Movimiento de Tierra, entre otros, y cobertura de la zona empleada.

VIVIENDAS Y SERVICIOS

Campamentos (02 componentes) que comprenden: intalaciones prefabricadas.

Desmantelamiento de Infraestructura Demolición de las estructuras de concreto, albañilería, adobe, entre otros, y cobertura de la zona

Cuadro Nº 4-4 Componentes Mineros que ingresan al Cierre Final

Nº CODIGO

LABOR CESEL

CODIGO

Bocaminas y Rampas

1 B-Vi-01 Bocamina Balarin Nivel 185 360 745 8845 694 4 286 Sin Drenaje, Tapon Tipo III 2 B-Vi-02 Nivel 185 360 882 8845 489 4 185 Con Drenaje, Tapon Tipo II 3 B-Vi-03 Nivel 145 360 861 8845 342 4 145 Con Drenaje, Tapon Tipo II 4 B-Vi-04 Nivel 125 360 786 8845 247 4 125 Con Drenaje, Tapon Tipo II 5 B-Vi-05 Nivel 105 / Veta Haswuz 360 581 8844 973 4 105 Con Drenaje, Tapon Tipo II 6 B-Vi-06 Bocamina Maria Ines Nivel

185 360 722 8845 290 4 185 Sin Drenaje, Tapon Tipo III 7 B-Vi-07 Nivel 205 360 706 8845 312 4 205 Sin Drenaje, Tapon Tipo III 8 B-Vi-08 Nivel 260 / Gordillo 360 416 8845 280 4 286 Sin Drenaje, Tapon Tipo III 9 B-Vi-11 Gordillo 359 941 8845 837 4 260 Con Drenaje, Tapon Tipo II 10 B-Vi-12 Puhuajanca 359 995 8844 839 4 129 Con Drenaje, Tapon Tipo II 11 B-Vi-13 Raulito 360 153 8845 005 4 123 Con Drenaje, Tapon Tipo II 12 B-Vi-14 Nivel 165 360 733 8845 290 4 151 Con Drenaje, Tapon Tipo II 13 Ra-Vi-01 Rampa Maria Ines 360 740 8845 170 4 108 Con Drenaje, Tapon Tipo II

Chimeneas

1 Ch-Vi-06 360 408 8845 210 4 245 Viguetas de Concreto

2 Ch-Vi-19 359 912 8845 623 4 325 Viguetas de Concreto

Depositos de Desmonte

1 DD-Vi-04 Nivel 125 360 750 8845 699 4 286 Parcial traslado a interior

(7)

Nº CODIGO LABOR CESEL

CODIGO

2 DD-Vi-05 Nivel 105 / Veta Haswuaz 360 913 8845 483 4 185

Mina, Perfilado y Canales Mampostería, Cobertura

de tipo IV.

3 DD-Vi-15 Rampa Maria Ines 359 999 8844 862 4 129 Traslado a interior mina.

En el cierre final se incluye el desmantelamiento de la línea de transmisión de 50 kV de Antagasha, la cual comprende:

- Una Subestación de salida en Antagasha.

- Una línea de transmisión 50 kV, Antagasha – Vinchos.

- Una Subestación de llegada en Vinchos, 4.0 – 5.0 MVA, 50/10 Kv.

Adicionalmente, en cierre final son tomados en cuenta los siguientes componentes:

instalaciones de la mina, de almacenamiento de combustibles, del sistema de suministro de agua, los talleres, almacenes, grifos, oficinas, campamentos, laboratorios, entre otros componentes que son especificados en el capítulo 5.

4.1 Bocaminas y Rampas

A. Estabilización Física

En el caso de las bocaminas con drenaje, se utilizará un tapón tipo II, que consiste en un muro de concreto armado, relleno, tubería de drenaje para evitar la presión hidrostática y finalmente cobertura tipo IV, a excepción de la Bocamina B-Vi-05 - Nivel 105 – Beta Haswuz a la cual por se le pondrá cobertura tipo I. A las bocaminas secas se les colocará un tapón tipo III, el cual consiste en un muro de concreto armado sin drenaje, relleno y cobertura tipo IV.

A la rampa María Inés, se le colocará un tapón tipo II.

B. Estabilización Geoquímica

Se debe mencionar que el efluente de la Bocamina B-Vi-05 – Nivel 105 – Beta Haswuz, presenta la incertidumbre de generar a futuro drenaje acido, mas debemos indicar que el la forma de cierre de las labores subterráneas indicada en la estabilización atendería los requerimientos de cero oxígeno que son exigitos para que no se genere acidez.

C. Estabilización Hidrológica

Las bocaminas secas no requerirán la aplicación de la estabilización hidrológica, mientras que las bocaminas húmedas o con drenaje se les colocarán un canal de descarga que evite la erosión aledaña a la bocamina.

D. Estabilización Ecológica

Para la estabilización ecológica se revegetarán las áreas para poder recuperar los ecosistemas que habían antes del inicio de las operaciones mineras.

(8)

4.2 Chimeneas

Se colocará viguetas de concreto prefabricadas y sobre este se rellenará.

Se colocará cobertura tipo IV.

No requiere.

Se revegetarán las zonas impactadas.

4.3 Botaderos de Desmonte

De las 10 Desmonteras 08 se han previsto el traslado del material de desmonte hacia un tajeo interno existen en el nivel 105 y las otras 02 se hará un trabajo mixto traslado de material y conformación mediante movimiento de tierras y perfilado del material.

Debido a que los materiales no generan acidez, se colocará una cobertura tipo IV, tanto para los depósitos que se quedan en su sitio como con el sector donde estuvo ubicado el desmonte.

Se colocará un canal de mampostería de piedra, de coronación y de descarga por el perímetro de la desmontera, los cuales evitarán la erosión por las aguas superficiales.

Se realizará un proceso de revegetación.

4.4 Campamentos y otras infraestructuras

Los campamentos, oficinas, instalaciones de suministro de energía, instalaciones para suministro de agua, red de desagüe, sistema de combustible, vías de acceso y otras infraestructuras, serán demolidas para luego realizar la estabilización física, geoquímica, hidrológica y ecológica.

(9)

Luego de la demolición se realizará un movimiento de tierras y nivelación.

Se colocarán coberturas de tipo III y IV, excepto las vías de acceso que se les colocará cobertura solo tipo IV.

Con el tendido del talud se espera evitar la erosión por la escorrentía superficial.

Estas áreas serán revegetadas.

Mantenimiento y Monitoreo Post Cierre

A. Mantenimiento Post-Cierre

Mantenimiento de Estabilidad Física

Vistas de campo y recorrido de las obras de cierre que puedan requerir mantenimiento, como:

§ Asentamientos o fisuras significativas en zonas estabilizadas y rellenos

§ Letreros informativos.

§ Puntos de control topográfico para verificar la estabilidad de los desmontes.

En caso de detectar daños, fallas, rupturas se procederá a la comunicación inmediata para dar inicio a las actividades de limpieza, restauración, o reinstalación.

Mantenimiento de Estabilidad Geoquímica

En caso se colocaran instrumentos de monitoreo, como hitos topográficos, estos serán inspeccionados mediante visitas al lugar. El mantenimiento será periódico a los hitos, marcas, y/o letreros de puntos de monitoreo. El mantenimiento consistirá en la limpieza, pintura y aseguramiento físico.

Mantenimiento de Estabilidad Hidrológica

El mantenimiento hidrológico abarca el desarrollo de un programa de inspecciones y la ejecución de actividades de mantenimiento en las siguientes obras:

§ Canales de mampostería

§ Sistemas de Drenaje

§ Canales de conducción de escorrentías

§ Filtros

(10)

El mantenimiento consistirá en:

§ Revisión e inspección de posibles rupturas, cambios de las instalaciones dañadas y reparación de los mismos.

§ Limpieza de canales, alcantarillas que pudieran verse averiadas por pequeños desprendimiento de materiales como tierra, vegetación, residuos sólidos, etc.

§ Mantenimiento general de las estructuras de conducción de escorrentías.

Mantenimiento de Estabilidad Ecológica

Durante los dos primeros años, hasta que las especies elegidas para la revegetación se adapten al medio y se fijen bien en el suelo se deberá desarrollar las siguientes actividades de mantenimiento

Riego:

§ Durante los periodos de estiaje

§ Se recomienda una frecuencia de riego de 2 a 3 veces por semana (La frecuencia y su duración están en función de las especies elegidas, de la capacidad de retención del suelo y las condiciones climáticas)

Abono y fertilización

Para asegurar el prendimiento de las especies empleadas en los sistemas de revegetación se procederá a un programa de fertilización que incluye:

§ Administración de abonos naturales, mejoradores de suelos y/o fertilizantes (ricos en N, P)

§ Se recomienda una frecuencia semestral durante los 2 primeros años y posteriormente anual (La frecuencia está en función de las especies elegidas, de las características del suelo y las condiciones climáticas).

B. Monitoreo Post-Cierre

A continuación se muestra un cuadro con los monitoreos de las obras de cierre y los periodos en que serán monitoreados.

(11)

(12)

Cuadro Nº 4-5 Monitoreo de Obras de Cierre

Código Tipo de Monitoreo Componentes de Cierre Nº Puntos Frecuencia Año 1 Año 2 Año 3 Año 4 Año 5 Estabilidad Física

§ Desplazamientos § En Desmonteras

D3-E3 DD –Vi-04 01 Semestral/Anual S S A A A

§ Calidad de Aire C-3 Poblado Pariacancha. 01 Semestral/Anual S S A A A

A-3 Oficinas Administrativas 01 Semestral/Anual A A A A A

CA-1 a Barlovento de Unidad Minera

01 Semestral/Anual A A A A A

Estabilidad Geoquímica

PA § Calidad de Agua Superficial § Cuerpos Receptores 3 Semestral/Anual S S A A A

§ Drenajes

S-E1 Bocamina B-Vi-05- Nivel 105/ Veta

Haswuz

1 Semestral/Anual S S S A A

S-E2 Bocamina B-Vi-11-Gordillo 1 Semestral/Anual S S S A A

Estabilidad Hidrológica

§ Caudales § Unidad Minera

S-E1 Bocamina B-Vi-05- Nivel 105/ Veta

Haswuz

1 Semestral/Anual S S S A A

S-E2 Bocamina B-Vi-11-Gordillo 1 Semestral/Anual S S S A A

S6 Rampa Ra-Vi-01 María Inés 1 Semestral/Anual S S A A A

S7 Bocamina B-Vi-04 Nivel 125 1 Semestral/Anual S S A A A

S8 Bocamina B-Vi-03 Nivel 145 1 Semestral/Anual S S A A A

S9 Aguas arriba, Laguna Mancancoto 1 Semestral/Anual S S A A A

S10 Aguas abajo, Laguna Mancancoto 1 Semestral/Anual S S A A A

(13)

Se recomienda una frecuencia semestral durante los 2 primeros años y

posteriormente anual (La frecuencia esta en función de las especies elegidas, de las características del suelo y las condiciones climaticas)

5. CRONOGRAMAS, PRESUPUESTOS Y GARANTÍAS 5.1 Cronograma físico

Cierre Progresivo

El cronograma para el cierre progresivo se detalla en el cuadro siguiente Nº 5.1-1:

Cierre Final

El cronograma para el cierre final se detalla en el cuadro siguiente Nº 5.1-2:

Etapa Post-Cierre

El cronograma para la etapa Post-Cierre se detalla en el cuadro siguiente Nº 5.1-3:
