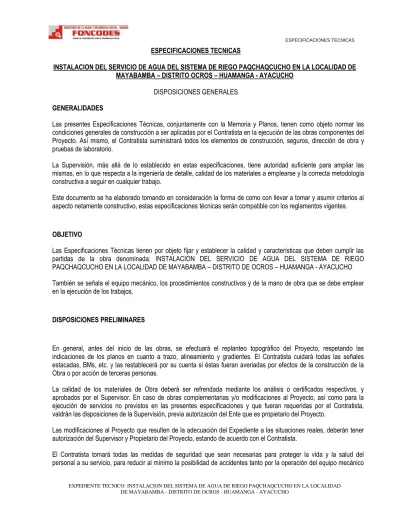

ESPECIFICACIONES TECNICAS
INSTALACION DEL SERVICIO DE AGUA DEL SISTEMA DE RIEGO PAQCHAQCUCHO EN LA LOCALIDAD DE MAYABAMBA – DISTRITO OCROS – HUAMANGA - AYACUCHO
DISPOSICIONES GENERALES GENERALIDADES
Las presentes Especificaciones Técnicas, conjuntamente con la Memoria y Planos, tienen como objeto normar las condiciones generales de construcción a ser aplicadas por el Contratista en la ejecución de las obras componentes del Proyecto. Así mismo, el Contratista suministrará todos los elementos de construcción, seguros, dirección de obra y pruebas de laboratorio.
La Supervisión, más allá de lo establecido en estas especificaciones, tiene autoridad suficiente para ampliar las mismas, en lo que respecta a la ingeniería de detalle, calidad de los materiales a emplearse y la correcta metodología constructiva a seguir en cualquier trabajo.
Este documento se ha elaborado tomando en consideración la forma de como con llevar a tomar y asumir criterios al aspecto netamente constructivo, estas especificaciones técnicas serán compatible con los reglamentos vigentes.
OBJETIVO
Las Especificaciones Técnicas tienen por objeto fijar y establecer la calidad y características que deben cumplir las partidas de la obra denominada: INSTALACION DEL SERVICIO DE AGUA DEL SISTEMA DE RIEGO PAQCHAQCUCHO EN LA LOCALIDAD DE MAYABAMBA – DISTRITO DE OCROS – HUAMANGA - AYACUCHO También se señala el equipo mecánico, los procedimientos constructivos y de la mano de obra que se debe emplear en la ejecución de los trabajos.
DISPOSICIONES PRELIMINARES
En general, antes del inicio de las obras, se efectuará el replanteo topográfico del Proyecto, respetando las indicaciones de los planos en cuanto a trazo, alineamiento y gradientes. El Contratista cuidará todas las señales estacadas, BMs, etc. y las restablecerá por su cuenta si éstas fueran averiadas por efectos de la construcción de la Obra o por acción de terceras personas.
La calidad de los materiales de Obra deberá ser refrendada mediante los análisis o certificados respectivos, y aprobados por el Supervisor. En caso de obras complementarias y/o modificaciones al Proyecto, así como para la ejecución de servicios no previstos en las presentes especificaciones y que fueran requeridas por el Contratista, valdrán las disposiciones de la Supervisión, previa autorización del Ente que es propietario del Proyecto.
Las modificaciones al Proyecto que resulten de la adecuación del Expediente a las situaciones reales, deberán tener autorización del Supervisor y Propietario del Proyecto, estando de acuerdo con el Contratista.
El Contratista tomará todas las medidas de seguridad que sean necesarias para proteger la vida y la salud del personal a su servicio, para reducir al mínimo la posibilidad de accidentes tanto por la operación del equipo mecánico
como por el uso de combustibles impermeables y explosivos. Se aplicará todas las medidas de seguridad necesarias y adicionalmente, las que vea por conveniente la Supervisión.
El CONTRATISTA cumplirá estrictamente con las disposiciones de seguridad, atención y servicios del personal de acuerdo a las Normas Vigentes. De acuerdo al tipo de actividad y riesgo de la labor que realizan los trabajadores, el CONTRATISTA les proporcionará los implementos de protección tales como: cascos, guantes, lentes, máscaras, mandiles, botas, etc. En todos los casos, el personal contará como mínimo con un casco de protección.
En el transcurso de la obra el CONTRATISTA que no cumpla con las disposiciones emanadas de las diferentes reparticiones públicas, se hará acreedor a las multas y demás sanciones que ellas le impongan, ya sea directa o indirectamente.
ESPECIFICACIONES TÉCNICAS
Las presentes especificaciones técnicas conllevan a tomar y asumir criterios dirigidos al aspecto constructivo, a nivel de indicación, materiales y metodología de dosificación procedimientos constructivos y otros, los cuales por su carácter general capacitan los documentos a construirse como un auxiliar técnico en el proceso de construcción.
Las especificaciones técnicas contienen lo siguiente: Disposiciones Generales
Especificaciones técnicas de mano de obra, materiales, equipos, métodos de medición y CONDICIONES DE PAGO para la obra contratada
Las especificaciones técnicas complementan las disposiciones generales, detallan los requerimientos para la obra y en caso de discrepancias entre los planos y especificaciones tiene primacía el segundo.
El Residente en base a su experiencia y conocimiento tendrá la obligación de ejecutar todas las operaciones requeridas para completar la obra de acuerdo con los alineamientos, gradientes, secciones transversales, dimensiones y cualquier otro dato mostrado en los planos, o según autorice vía cuaderno de obra el Supervisor.
El Residente no podrá tomar ventaja alguna de cualquier error u omisión que pudiera haber en los planos o especificaciones y, al supervisor le será permitido efectuar las correcciones e interpretaciones que se juzguen necesarias para el cabal cumplimiento del objetivo de los planos y especificaciones.
Todo trabajo que haya sido rechazado u observado, deberá ser corregido o removido y restituido, en cualquier material que no estuviera conforme a las especificaciones técnicas requeridas, incluyendo aquellos que hayan sido indebidamente almacenados o mezclados con materiales contaminados, deberán considerarse como defectuosos, tales materiales sea que hayan usado o no, deberán rechazarse inmediatamente, deberán ser retirados del lugar de trabajo. Ningún material, rechazado cuyos defectos hayan sido corregidos satisfactoriamente, podrá ser usado hasta que una aprobación por escrito haya sido por el Supervisor.
Las presentes especificaciones describen en forma muy general el trabajo que deberá realizarse en la construcción de el Dique de Tierra Carnicería Pampa.
Estas especificaciones técnicas se complementarán con lo establecido en este documento, en las siguientes normas: Reglamento Nacional de Construcciones
Reglamento del American Concrete Institute (ACI)
Normas de American Society of Testing and materials (ASTM) Normas del American Institute Steel Constructión (AISC).
Reglamento del American Asociastión of State Highway and Transportatión officials (AASHTO)
Especificaciones de los fabricantes que sean concordantes con las anteriormente mencionadas en cada especialidad. Norma H.I. (Hidraulic Institute U.S.)
En todos los casos, se sobreentiende que serán de aplicación las especificaciones contenidas en la última edición de estas normas y que la Supervisión puede especificar, asimismo, normas adicionales no incluidas en la lista dada líneas arriba, que se consideren necesarias.
DISPOSICIONES ESPECÍFICAS
Estas especificaciones describen cada una de las partidas que en conjunto constituyen el trabajo de ejecución. Señalando además las características y particularidades de cada actividad, previsiones y métodos de inspección, forma de medición y pago respectivo, además en algunas partidas se tendrá en cuenta normas sanitarias, ambientales y de comportamiento del personal.
DIRECCION TECNICA DE LA OBRA
Esta conformada por el Ing. responsable del proyecto, comprende la absolución de consultas que se presenten en la obra cuando los planos o las especificaciones técnicas no estén suficientemente claros. El Ing. velará por la correcta ejecución de la obra, cuidando que se cumpla con todo lo indicado en los planos, también tiene la obligación de rechazar todos los materiales u obras terminadas que no cumplan con lo indicado en los planos y/o especificaciones técnicas.
DESCRIPCION DE LOS TRABAJOS
01 OBRAS PROVISIONALES
01.01 CONSTRUCCION DE CAMPAMENTO PROVISIONAL Descripción de los trabajos:
Teniendo en cuenta las condiciones particulares de la zona de trabajo, el Contratista deberá proveer de un campamento ubicado próximo al frente de trabajo, el cual debe contar con todos los ambientes necesarios para el personal que trabajara en la obra, todo ello administrado, mantenido y removido por el Ejecutor a la finalización de la obra. Consecuentemente, el Ejecutor será responsable de su seguridad y/o daños que pudieran devenir por fallas en su construcción y/o instalación.
El campamento debe ubicarse en una zona segura, sin riesgo de desprendimientos de roca y en lo posible, en sitios protegidos del viento.
El Contratista debe prever en el campamento, el alojamiento y oficina necesarios para su personal y la Supervisión totalmente equipados, y contar con los siguientes servicios:
Instalaciones para Manejo de Residuos:
El Contratista deberá instalar en el área del proyecto los depósitos respectivos para el manejo de residuos sólidos de acuerdo a la normatividad vigente y respetando las normas internas al respecto. Dichos depósitos serán de diferentes colores de acuerdo al tipo de residuos: residuos reciclables, residuos no reciclables, residuos peligrosos inflamables y residuos peligrosos. El Contratista propondrá las zonas para el manejo de los residuos sólidos, las que se someterán a la aprobación tanto de la Entidad como de la Supervisión y deberán cumplir lo estipulado en el Estudio de Impacto Ambiental.
Áreas de almacenamiento y áreas de trabajo
Las áreas de almacenamiento deberán ubicarse y construirse en la zona de las obras, previa aprobación de la Supervisión.
Las áreas de trabajo serán entregadas al Contratista, debiendo correr por cuenta del Propietario, la disponibilidad de los terrenos sobre los cuales se construyan las obras proyectadas.
Al finalizar las obras permanentes, todas las construcciones provisionales de oficinas, talleres e instalaciones efectuadas por el Contratista, serán retiradas del área de las obras, a menos que el Propietario disponga lo contrario, llegando a un acuerdo entre ambos de ser el caso. Al término de las obras, todas las pozas y otras excavaciones deberán rellenarse cuidadosamente de tal modo que el área quede limpia, en perfectas condiciones y a satisfacción de la Supervisión.
Método de Construcción:
Materiales: Para el falso piso, de superficie lisa, se utilizará la mezcla de cemento y hormigón en la proporción conveniente. Los muros y puertas serán de madera, pudiendo el mismo ser prefabricado en piezas de acuerdo a dimensiones de planos (modulados) de manera tal que estos se puedan unir mediante pernos o clavos.
El techo será de calamina, soportado por correas de madera. Equipo: Para el vaciado del falso piso, se utilizará mezcladora de 11 p3
Por cuenta del Contratista se cumplirá el traslado, acondicionamiento, construcción, retiro y limpieza de los ambientes usados para estos fines y terminada la obra se evitará la incineración de los mismos, etc.
Método de Medición:
Será el número de metros cuadrados construidos. Condiciones de Pago:
La valorización se efectuará tomando como referencia el diseño aprobado por la SUPERVISION, y de acuerdo al precio unitario, no debiendo exceder el costo unitario especificado en el presupuesto, dicho pago constituirá la compensación total por la mano de obra, equipos y herramientas.
02 REDES PRINCIPALES (L=4805.47 M) 02.01 TRABAJOS PRELIMINARES
02.01.01 TRAZO, NIVELACION Y REPLANTEO INICIAL DEFINICIÓN
Comprende la ejecución de los trabajos previos al inicio de obra, las que serán efectuados por el Responsable de Obra de acuerdo a los planos del Proyecto. El Encargado de la Obra para este efecto colocará balizas o vallas de madera para señalar los ejes principales, las que mantendrá hasta el emplantillado de los muros de ladrillo cuya comprobación será permanente.
DESCRIPCIÓN
Durante la ejecución de estos trabajos, el encargado de la obra colocará balizas o vallas de madera para señalar los ejes principales y secundarios, las que mantendrá hasta el emplantillado de los muros de ladrillo cuya comprobación será permanente.
MATERIALES Estacas de Madera
Se utilizará exclusivamente madera nacional, pudiendo ser de eucalipto o madera montaña corriente, pero que garantice los trabajos de marcado inicial de las obras.
Las estacas serán de 2” x 2” y las vallas de 2” x 1 1/2” como mínimo. Para afianzar las vallas se requieren de clavos de 2 1/2” o 3”.
Yeso
Se usará para realizar el trazado de los cimientos corridos, zapatas, etc., antes de la ejecución de los trabajos de excavación.
Cordel
Es un material accesorio que permite alinear los trazos en forma práctica y que permite el pintado de las líneas con yeso. Debe ser de material resistente para soportar la tensión durante los trabajos.
Clavos de Acero
Se utilizara clavos con cabeza para madera de 2” como máximo. EQUIPOS Y HERRAMIENTAS
El equipo básico para la ejecución de los trabajos deberá ser: Teodolito, nivel de y miras o estadías.
Equipo y herramientas menores (martillos, sierra, barretas, etc.) EJECUCIÓN
El trazado y replanteo de ejes, así como la comprobación de los niveles serán efectuadas por el Residente de Obra de acuerdo a los planos del Proyecto. El Residente para este efecto ubicara el BM y el punto de inicio de trazo, luego
colocará balizas o vallas de madera para señalar los ejes principales, las que mantendrá hasta el emplantillado de los muros de ladrillo. Los niveles serán dados a través del teodolito y el nivel de ingeniero.
El procedimiento a utilizar en trazo será el siguiente:
En primer lugar se marcará los ejes y a continuación se marcará las líneas de cimentaciones, en armonía con los planos de Arquitectura y estructuras. Dichas ejes deberán cumplir con las medidas y ángulos descritos en los planos, y ser aprobados por el Supervisor y/o Inspector antes de la iniciación de las excavaciones.
Se deberá mantener suficientes instrumentos para la nivelación y levantamientos topográficos, en o cerca del terreno durante los trabajos, para el trabajo de replanteo. Se deberá contar con personal especializado en trabajos de topografía.
Se deberá cuidar todos los puntos, estacas, señales de gradientes, hitos y puntos de nivel (BM) hechos o establecidos en la obra y se restablecerán si son estropeados y necesarios.
CONTROL Control Técnico
El Control técnico estará basado principalmente a la verificación de los niveles y puntos de control de acuerdo a los planos de obra, para lo cual se utilizará el teodolito, el nivel de y las estadías.
Control de Ejecución
La principal actividad para el control de los trabajos de colocación de balizas o vallas de madera durante el trazo de niveles y replanteo preliminar es la inspección visual, la cual debe efectuarse en todas las etapas cuidando de que los ángulos y vértices están de acuerdo a los planos. Además se cuidará mucho la seguridad de los trabajadores disponiendo que utilicen los implementos adecuados para esta actividad.
Control Geométrico y Terminado
Las distancias y la colocación de vallas deberán ser indicadas por el Residente en conformidad con el Supervisor, debiendo controlar las distancias señaladas en los planos para la colocación de los ejes así como el ancho de las mismas en cada eje.
Las condiciones de terminado de la superficie deben ser verificadas visualmente. El aspecto visual debe mostrar las vallas debidamente niveladas y emparejados de acuerdo a los planos de arquitectura y estructura del proyecto.
ACEPTACION DE LOS TRABAJOS Basado en el Control Técnico
Los trabajos se aceptarán siempre que se hayan llevado los controles de niveles en forma adecuada y con los EQUIPOS Y HERRAMIENTAS propuestos.
Basado en el Control de Ejecución
Los trabajos ejecutados se aceptan si obedecen los siguientes aspectos:
Las balizas están bien plantadas, firmes y estables y se han respetado los procedimientos definidas por el residente y supervisor de obra.
Basado en el Control Geométrico
El trabajo ejecutado se acepta con base en el control geométrico, siempre y cuando se cumplan con las tolerancias siguientes: Que la desviación de los ejes sean máximo 2 mm y de los niveles 1 mm para garantizar las dimensiones finales de las obras a ejecutar.
MEDICION Y PAGO Medición
El trazo niveles y replanteo preliminar, se medirá por unidad de Metro Cuadrado (KM), considerando el largo por el ancho o el alto de la partida ejecutada, o sumando por partes de la misma para dar un total.
Pago
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario por Metro Cuadrado (KM) del contrato que representa la compensación integral para todas las operaciones de transporte, materiales, mano de obra, EQUIPOS Y HERRAMIENTAS, herramientas así como otros gastos eventuales que se requieran para terminar los trabajos.
02.01.02 TRAZO Y NIVELACION DURANTE LA EJECUCION (CONTROL TOPOGRAFICO) DEFINICIÓN
Comprende la ejecución de los trabajos de replanteo durante la ejecución de los trabajos, las que serán efectuadas por el Responsable de Obra de acuerdo a los planos del Proyecto. El Encargado de la Obra para este efecto ubicara BM y NPT dentro de la construcción que se utilizara como puntos de inicio de trazos, cuya comprobación será permanente. DESCRIPCIÓN
Durante la ejecución de estos trabajos, el encargado de la obra colocará hitos como BM y NPT para señalar los ejes principales y secundarios, las que mantendrá hasta el emplantillado hasta finalizar la obra cuya comprobación será permanente.
MATERIALES Ocre
Se usará para realizar el trazado de los niveles, ejes y otros que necesiten mayor exactitud. Cordel
Es un material accesorio que permite alinear los trazos en forma práctica y que permite el pintado de las líneas con yeso. Debe ser de material resistente para soportar la tensión durante los trabajos.
Clavos de Acero
Se utilizara clavos con cabeza para madera de 2” como máximo. EQUIPOS Y HERRAMIENTAS
El equipo básico para la ejecución de los trabajos deberá ser:
Teodolito, nivel de y miras o estadías. Equipo y herramientas menores (martillos, sierra, tiralíneas, etc.) EJECUCIÓN
El trazado y replanteo de ejes, así como la comprobación de los niveles serán efectuadas por el Residente de Obra de acuerdo a los planos del Proyecto. El Residente para este efecto ubicara el BM y el punto de inicio de trazo, luego ubicara los niveles en el emplantillado de los muros de ladrillo. Los niveles serán dados a través del teodolito y el nivel de ingeniero.
CONTROL Control Técnico
El Control técnico estará basado principalmente a la verificación de los niveles y puntos de control de acuerdo a los planos de obra, para lo cual se utilizará el teodolito, el nivel de y las estadías.
Control de Ejecución
La principal actividad para el control de los trabajos de colocación de los BM, es la inspección visual, la cual debe efectuarse en todas las etapas cuidando de que los ángulos y vértices están de acuerdo a los planos. Además se cuidará mucho la seguridad de los trabajadores disponiendo que utilicen los implementos adecuados para esta actividad.
Control Geométrico y Terminado
Las distancias y la colocación de las marcas deberán ser indicadas por el Residente en conformidad con el Supervisor, debiendo controlar las distancias señaladas en los planos para la colocación de los ejes así como el ancho de las mismas en cada eje.
Las condiciones de terminado de la superficie deben ser verificadas visualmente. El aspecto visual debe mostrar las vallas debidamente niveladas y emparejados de acuerdo a los planos de arquitectura y estructura del proyecto.
ACEPTACION DE LOS TRABAJOS Basado en el Control Técnico
Los trabajos se aceptarán siempre que se hayan llevado los controles de niveles en forma adecuada y con los EQUIPOS Y HERRAMIENTAS propuestos.
Basado en el Control de Ejecución
Los trabajos ejecutados se aceptan si obedecen los siguientes aspectos:
Las Marcas estarán bien ubicadas, firmes y estables y se han respetado los procedimientos definidas por el residente y supervisor de obra.
Basado en el Control Geométrico
El trabajo ejecutado se acepta con base en el control geométrico, siempre y cuando se cumplan con las tolerancias siguientes: Que la desviación de los ejes sean máximo 2 mm y de los niveles 1 mm para garantizar las dimensiones finales de las obras a ejecutar.
MEDICION Y PAGO Medición
El trazo niveles y replanteo durante el proceso, se medirá por unidad de Metro Cuadrado (MES), considerando el largo por el ancho o el alto de la partida ejecutada, o sumando por partes de la misma para dar un total.
Pago
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario por Metro Cuadrado (MES) del contrato que representa la compensación integral para todas las operaciones de transporte, materiales, mano de obra, EQUIPOS Y HERRAMIENTAS, herramientas así como otros gastos eventuales que se requieran para terminar los trabajos.
02.02 MOVIMIENTO DE TIERRAS
GENERALIDADES
a) DESCRIPCIÓN DE LOS TRABAJOS
Se consideran como excavaciones en superficie a aquellas realizadas a cielo abierto, cualquiera que sea el tipo de material sobre el cual se trabaje para la formación de plataformas, cimentaciones y obras complementarias que sean necesarias efectuar dentro del proyecto.
b) CLASIFICACIÓN DE LA EXCAVACIÓN
Los materiales excavados serán clasificados para los efectos de pago como roca fija, roca suelta y/o material suelto (aluvial).
Los bloques sólidos de material excavado que sobrepasen de un volumen de un metro cúbico y posean una textura y dureza tal que impidan ser quebrados o desgarrados con herramientas manuales serán clasificados como roca, empleándose en tal caso, explosivos para su remoción.
Se considerará como roca suelta aquel material no definido como roca, pero que por su consistencia, requiere el uso esporádico de explosivos y/o la utilización de equipos desgarradores.
Todos los materiales de cualquier naturaleza que no reúnan los requisitos de roca o roca suelta que se definen líneas arriba, serán clasificados como material suelto, incluyendo todos los cantos rodados o fragmentos de roca suelta. EXCAVACIÓN EN MATERIAL SUELTO Y ROCA SUELTA
Las excavaciones en material de tipo suelto y roca suelta se realizarán de acuerdo con las indicaciones de esta sección o bien, hasta las líneas, profundidades, inclinaciones y dimensiones mostradas en los planos o establecidas por la Supervisión.
Los acabados de los taludes deberán terminarse manualmente para eliminar las salientes y evitar derrumbes laterales que comprometan su estabilidad. Las superficies para la cimentación de las obras serán humedecidas, apisonadas y trabajadas con herramientas y equipos adecuados, a fin de lograr una buena compactación sobre las cuales se levantarán las estructuras.
Si en cualquier punto se alterara el terreno natural objeto del trabajo, durante el proceso de excavación o bajo cualquier otra circunstancia, éste será consolidado o, donde lo indique la Supervisión, será removido y reemplazado por material adecuado, debidamente compactado, a satisfacción de la Supervisión.
EXCAVACIÓN EN ROCA
Las excavaciones en roca, se efectuarán mediante el uso de explosivos, por lo que, el Contratista tomará las precauciones necesarias para preservar la roca, debajo y más allá de las líneas fijadas para la excavación, debiendo quedar ésta en el mejor estado posible y sin sobreexcavaciones.
Toda sobreexcavación realizada por el Contratista con cualquier propósito o razón, excepto cuando la Supervisión lo ordene por escrito, correrá por cuenta del Contratista.
No se permitirá ningún trabajo de voladura que pueda perjudicar las obras y cualquier daño debido a esta causa, será reparado a expensas del Contratista y a satisfacción de la Supervisión. Los taludes alterados, fragmentados o aflojados por acción de las explosiones o cualquier otra maniobra o imprevisión, serán removidos completamente por el Contratista reponiendo los materiales para restablecer las líneas y gradientes donde sea necesario y asumiendo el costo de estas labores.
En los casos en que se vaya a colocar el concreto sobre o contra roca sana, la excavación será amplia como para permitir la colocación del espesor mínimo de concreto, requerido en todos los puntos.
Las cavidades producidas durante las excavaciones de roca y que sobrepasen las líneas mostradas en los planos, serán rellenadas totalmente con el material igual al resto de la obra por cuenta del Contratista, el que asumirá el costo de todos los materiales, mano de obra, etc., requeridos para ello. El concreto de relleno deberá ser de la misma calidad que el de la obra.
Sobreexcavaciones
El metrado de las excavaciones será efectuado según el caso, de acuerdo al volumen teórico que aparece en los planos o al volumen autorizado por la Supervisión, sin tomar en cuenta el esponjamiento del material excavado. En este último caso, se levantarán perfiles transversales antes y después de la excavación.
Si en algún lugar y por cualquier razón, las excavaciones efectuadas para las estructuras sobrepasaran las líneas preestablecidas en los planos, el Contratista rellenará por cuenta propia, el volumen correspondiente a la sobreexcavación con concreto ciclópeo u otro material aceptado. El Contratista no obtendrá remuneración por la sobreexcavación que no haya sido autorizada, se le pagará hasta las líneas preestablecidas, de acuerdo a los precios unitarios estipulados en el contrato.
Las cavidades o sobreexcavaciones en el piso o en las paredes de la roca, atribuibles a la falta de cuidado del Contratista al efectuar la excavación o la remoción de materiales, tanto por exceso de carga de explosivos como por el uso de métodos de excavación inadecuados, sobre los cuales habrá que vaciar concreto, serán rellenados completamente por cuenta del Contratista con concreto de la misma calidad que el de las estructuras que se construirán en dicho lugar.
En el caso de producirse deslizamientos durante los trabajos de excavación en tierra o en roca, todos los daños correrán por cuenta del Contratista. Tampoco se pagará el movimiento de tierra adicional resultante en dichos casos. Si el Supervisor ordenase excavaciones más allá de los límites indicados en los planos, le serán pagadas al Contratista estas excavaciones según los precios unitarios estipulados. Si la sobreexcavación ordenada por el Supervisor fuese rellenada con concreto ciclópeo, la remuneración por este concreto se hará de acuerdo al precio unitario para este rubro, pero si la excavación fuese rellenada con concreto semejante al de la correspondiente
estructura, por orden o con autorización del Supervisor, se le pagará al Contratista de acuerdo a los precios unitarios de concreto estipulado para las respectivas estructuras.
Depósitos para Materiales de Excavación
El material de excavaciones de las obras que pueda ser utilizado nuevamente, será almacenado en la cancha de almacenamiento de la obra, o momentáneamente en lugares próximos al pie de la obra para su utilización posterior. Se permitirá únicamente el depósito temporal de rocas, grava y otros materiales no cohesivos que han de utilizarse en obras permanentes. En ningún caso se permitirá el depósito de limo o roca desintegrada, los que deben ser transportados fuera de la zona en trabajo y acumulados en las zonas previstas para la eliminación de los escombros. El Contratista no tendrá derecho a pago adicional ni tampoco a reclamo por los trabajos de carguío o transporte de los materiales en depósito de espera que se ubican próximo a las obras, cuando tenga que hacer uso de ellos en cualquier relleno o para trasladarlos a las áreas de desecho.
VOLADURA Generalidades
Las voladuras se efectuarán en los taludes del eje de el Dique y en los cimientos, a manera de banqueos según lo indicado en los planos, además en las canteras de roca de ser necesario, para conseguir los materiales suficientes para el recubrimiento de el Dique. Estas voladuras se llevarán a cabo en concordancia con las normas de seguridad pertinentes y prestando debida atención a la prevención de accidentes.
La voladura se empleará sólo para aflojar la roca reduciéndolos a tamaños que puedan manipularse con equipos mecánicos adecuados.
Para voladuras de superficie, antes de efectuar cualquier operación el Contratista deberá proporcionar a la Supervisión un plan de ubicación de todos los taladros donde se muestre el esquema y profundidad de la perforación, tipo de explosivo usado, cantidad de carga y secuencia de disparos.
Este plan mostrará la posición de todos los taladros y cargas relativas a las progresivas especificadas, gradientes, líneas y pendientes. El plan de perforación y voladura es sólo para fines de control y no relevará al Contratista de su responsabilidad de usar los procedimientos apropiados de perforación y voladura.
Normalmente no se llevará a cabo ninguna operación de voladura a una distancia menor de 30 metros de cualquier obra en concreto que haya sido vaciado dentro de los últimos siete días. Por otra parte, si la Supervisión opinara que cualquier disparo propuesto en el área podría perturbar el concreto fresco, se tendrá que reducir la potencia de dichos disparos, de acuerdo a lo autorizado por la Supervisión.
02.02.01 EXCAVACION DE ZANJA EN MATERIAL SUELTO Descripción
La excavación de zanjas en material suelto en corte abierto será hecha exclusivamente con mano de obra no calaificada con herramientas manuales como picos, palas, barretas, con anchos y profundidades necesarias y de acuerdo a los planos y/o especificaciones técnicas.
El ancho de la zanja debe ser tal que facilite el montaje de los tubos, con el relleno y compactación adecuado. Las excavaciones no deben efectuarse con demasiada anticipación a la construcción, para evitar derrumbes y accidentes. Se dispondrán, como mínimo, 15 cm a cada lado de la tubería para poder realizar el montaje. La zanja debe ser lo más angosta posible dentro de los límites practicables y que permita el trabajo dentro de ella si es necesario.
Se realizará la excavación hasta alcanzar las dimensiones exactas formuladas en los planos correspondientes. Unidad De Medición
Este trabajo será medido por metro cúbico (m3). Condiciones De Pago
La unidad de medida para efectos de pago de esta partida es el metro cúbico (m3) de volumen natural de corte sin tener en cuenta el volumen de esponjamiento y deberá ser pagado con el precio unitario del presupuesto. El “Precio Unitario”, incluye los costos de mano de obra, herramientas materiales y equipo necesario para realizar dicha partida.
02.02.02 EXCAVACION DE ZANJA EN ROCA SUELTA Descripción:
La excavación de zanjas en roca suelta en corte abierto será hecha exclusivamente con mano de obra no calificada con herramientas manuales como picos, palas, barretas, combas y en roca con equipo de perforación (pionjar) y explosivos, con anchos y profundidades necesarias y de acuerdo a los planos y/o especificaciones técnicas
Ejecución:
Los excavación en roca suelta será ajustándose a la sección transversal de diseño y con el uso maquinaría (pionjar) para perforar las rocas y de la mano de obra no calificada de la zona y herramientas convencionales ( picos, palas, barretas, combas, etc. ) cuando se atraviese zonas de tierra; y en roca suelta empleando picos, palas y barretas, combas, así como el uso de explosivos en una cantidad de 50%.
Unidad De Medición
Este trabajo será medido por metro cúbico (m3). Condiciones De Pago
La unidad de medida para efectos de pago de esta partida es metro cúbico (m3) de corte del volumen natural en roca suelta y deberá ser pagado con el precio unitario del presupuesto. El “Precio Unitario”, incluye los costos de mano de obra, herramientas materiales y equipo necesario para realizar dicha partida.
02.02.03 EXCAVACION DE ZANJA EN ROCA DURA Descripción:
La excavación de zanjas en roca dura en corte abierto será hecha exclusivamente con mano de obra no calificada con herramientas manuales como picos, palas, barretas y en roca con equipo de perforación (pionjar) y explosivos, con anchos y profundidades necesarias y de acuerdo a los planos y/o especificaciones técnicas
Ejecución:
Los excavación en roca dura será ajustándose a la sección transversal de diseño y con el uso maquinaría (pionjar) para perforar las rocas y de la mano de obra no calificada de la zona y herramientas convencionales ( picos, palas, barretas, combas, etc. ) cuando se atraviese zonas de tierra; y en roca suelta empleando picos, palas y barretas, combas, así como el uso de explosivos en una cantidad de 100%.
Unidad De Medición
Este trabajo será medido por metro cúbico (m3). Condiciones De Pago
La unidad de medida para efectos de pago de esta partida es metro cúbico (m3) de corte en roca fija sin considerar el esponjamiento y deberá ser pagado con el precio unitario del presupuesto. El “Precio Unitario”, incluye los costos de mano de obra, herramientas materiales y equipo necesario para realizar dicha partida.
02.02.04 REFINE Y NIVELACION DE ZANJA P/TUBERIAS
Luego que se haya terminado la excavación será necesaria “rectificar o refinar los lados y el fondo” de la zanja antes de proceder a la colocación de la cama de relleno hasta conseguir una superficie regular para poder proceder
Unidad De Medición
Este trabajo será medido por metro lineal (m).
Condiciones de Pago
Será de acuerdo a lo señalado en los costos unitarios del presupuesto. 02.02.05 ZARANDEO DE MATERIAL PARA CAMA DE APOYO 02.02.06 ZARANDEO DE MATERIAL P/PRIMER RELLENO
02.02.07 CAMA DE APOYO C/MATERIAL ZARANDEADO, H=0.10M
(Ítems: 02.02.05, 02.02.06 y 02.02.07): De acuerdo al tipo de terreno, los materiales de la cama de apoyo que se colocara en el fondo de la zanja serán:
a) En terrenos normales y semirocosos: será de material propio seleccionado, esto quiere decir al material se le dará el proceso de clasificación y cribado con una zaranda de ½” de diámetro, la cama de apoyo tendrá un espesor mínimo de 0,10 m debidamente compactado, medido desde la parte baja del cuerpo del tubo, siempre y cuando cumpla con una distancia mínima de 0,05 m que debe existir entre la pared exterior de la unión del tubo y el fondo de excavación. b) En terreno rocoso: será del mismo material y condición del inciso a), pero con un espesor no menor de 0,15 m.
Unidad De Medición
Este trabajo será medido por metro lineal (m3).
Condiciones de Pago
Será de acuerdo a lo señalado en los costos unitarios del presupuesto 02.02.08 PRIMER RELLENO C/MATERIAL ZARANDEADO 02.02.09 RELLENO COMPACTADO CON MATERIAL PROPIO (Ítems: 02.02.08, 02.02.09): Se tomaran los requisitos previos:
a) Se tomaran las previsiones necesarias para la consolidación del relleno, que protege a las estructuras enterradas. Para efectuar un relleno compactado, previamente se solicitara la verificación del supervisor.
b) El relleno se realizara con el material de la excavación, ya que al lugar de obra es difícil llevar material de préstamo, el material usado cumplirá con las características establecidas para "Material Selecto" y/o "Material Seleccionado".
1. Compactación
a) Para la ejecución de las estructuras complementarias, el material para la formación del relleno se colocara en capas horizontales de 15 a 30 cm de espesor, abarcando todo el ancho de la sección y luego esparcidas suavemente.
b) Los rellenos por capas horizontales serán ejecutadas en una longitud que hagan factible los métodos de acarreo, mezcla, riego o secado y compactación usados.
2. Compactación del primer y segundo relleno para instalación de tuberías
a) El primer relleno compactado que comprende a partir de la cama de apoyo de la tubería, hasta 0,30 m por encima de la clave del tubo será de material selecto. Este relleno se colocara en capas de 0,10 m de espesor terminado, compactándolo con pisones manuales de 20 a 30 kg de peso, teniendo cuidado de no dañar la tubería.
b) El segundo relleno compactado, será comprendido entre el primer relleno hasta el nivel superior del terreno y será de material seleccionado, se hizo por capas no mayores de 0,15 m de espesor, no se compactara en lugares que cruzan terrenos agrícolas, ya que compactarlos generaría dificultades a los propietarios al momento de la siembra.
UNIDAD DE MEDIDA
La valorización se realizara en M3 ejecutado con las dimensiones indicadas en los planos y presupuesto; este debe contar con la opinión favorable del supervisor.
FORMA DE PAGO
El pago del personal será por jornal o día trabajado.
02.03 TUBERIAS Y ACCESORIOS
02.03.01 TUBERIA PVC NTP ISO 4422 UF, D=160MM, C-5 DESCRIPCION
Esta partida comprende el suministro y colocación de todos los accesorios para la instalación de la tubería TUBERIA PVC UF/ISO-4422 DN 160 MM/PN-5, clase 5 de manera que cumpla con las condiciones de diseño.
METODO DE EJECUCION
La instalación de las tuberías y accesorios serán de acuerdo a como se indican en los planos y el Anexo 4. (Detallado anteriormente)
METODO DE MEDICION
Esta partida se medirá en metros lineales (M). Según lo indiquen las planos y sean aprobados por el ingeniero. BASES DE PAGO
El pago de la colocación de juntas será por metros lineales (M), unidad de acuerdo al análisis de precios unitarios, y dicho precio y pago constituirá compensación completa por insumos, equipo, mano de obra, herramientas e imprevistos necesarios para completar el ítem.
02.03.02 TUBERIA PVC NTP ISO 4422 UF, D=140MM, C-5 02.03.03 TUBERIA PVC NTP ISO 4422 UF, D=110MM, C-5 02.03.04 TUBERIA PVC NTP ISO 4422 UF, D=90MM, C-5
IDEM A 02.03.031
02.03.05 SUMINISTRO E INSTALACION DE ACCESORIOS VARIOS
Los codos como las reducciones, consiste en la instalación de los mismos en los cambios de dirección
horizontal, en los cambios de pendiente y en los cambios de diámetro de tuberías todo ello a lo largo de las
redes principales.
El procedimiento de instalación se realizará conjuntamente con las tuberías.
UNIDAD DE MEDIDA
La forma de medición será en unidades ejecutada de acuerdo al programado; este trabajo deberá contar con
opinión favorable del supervisor.
FORMA DE PAGO
El pago se hará por unidades entendiéndose que dicho precio y pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos necesarios para la ejecución de la partida
indicada en el presupuesto.
02.03.06 PRUEBA HIDRAULICA
Tubería a Flujo Libre
La comprobación en obra se efectuará para controlar la perfecta ejecución de los trabajos, su conformidad con
el proyecto aprobado y para ejecutar la prueba de retenida, se exigirá la ejecución de dos pruebas, la parcial y
la prueba final.
Prueba Hidráulica
Para realizar la prueba hidráulica se identifican los tramos a evaluar, luego se enrasa la superficie del agua
con la parte superior del buzón móvil fabricado para tal fin ubicado aguas arriba y se tapa el extremo de la
tubería aguas abajo. Esto permite detectar fugas de agua en las uniones o en el cuerpo de la tubería mediante
lecturas de nivel de agua en el buzón de prueba. La pérdida de agua en la tubería instalada, incluyendo el
buzón, no deberá exceder del siguiente volumen:
Ve = 0.0047 x Di x L
Donde:
Ve: Volumen ex filtrado (lts/día).
Di : Diámetro Interno del tubo (mm).
L : Longitud del tramo.
Prueba de Alineamiento
Todos los tramos de la tubería deberán ser inspeccionados visualmente para verificar la alineación, de tal
forma que la línea de tuberías se encuentre libre de obstáculos y su diámetro se aprecie completamente
cuando se observe entre puntos consecutivos colineales.
Prueba de Nivelación
Se realizará con el uso de niveles y escantillones, nivelando la cota de la corona de la tubería en intervalos de
10 m.
Prueba de Deflexión
Se verificará una vez tendida la tubería y para todos los tramos. Que el porcentaje de deflexión no supere el
valor máximo permisible del 5 % del diámetro interno del tubo. Una vez colocado el material alrededor del tubo
hasta la altura mínima de relleno debidamente compactado, se hará pasar una bola compacta de madera o un
mandril con un diámetro equivalente al 95 % del diámetro interno del tubo; debiendo rodar o pasar libremente
por el interior del tramo de la tubería en prueba.
Luego de comprobar y aprobar el % de deflexión de la tubería se procederá al tapado de la zanja.
Tubería a Presión
La finalidad de ejecutar la prueba hidráulica de la tubería en el campo consiste en, comprobar si el trabajo
realizado durante la instalación, manipuleo y los empalmes de los tubos están perfectamente ejecutados, más
no se refiere a la resistencia del material, ya que estas pasan durante la fabricación bajo estrictas normas de
calidad.
Prueba Hidráulica
Se recomienda no aumentar mucho la presión de prueba con respecto a la presión de trabajo.
Antes de efectuar la prueba de presión se debe verificar que la tubería, las conexiones y las piezas especiales
estén debidamente ancladas. Además debe existir relleno sobre la tubería, con excepción de las conexiones y
campanas. Este relleno debe ser aproximadamente de 30 cm por encima de la clave del tubo.
Elegir el tapón de cierre de los extremos de la línea y colocar un buen anclaje durante las pruebas, ya que
esta zona es la que más sufre por la sobre presión.
En las partes altas de la línea en prueba, cambios de dirección y extremos cerrados, se debe prever la
colocación de una adecuada cantidad de elementos de purga de aire (níples con válvulas) los que permitirán
la eliminación de aire que puede introducirse accidentalmente, así como el que trae el agua en disolución.
La longitud de la línea de la tubería a probar, no debe exceder de los 400 metros, recomendándose longitudes
menores a medida que se instalen tubos de mayor diámetro.
El equipo necesario para probar un tramo de tubería consiste en una bomba de presión, un manómetro y una
válvula de retención. Este equipo debe acoplarse de manera que sea fácilmente transportable.
El manómetro de presión deber tener graduaciones de 0.5 kg/cm2
La válvula de retención se usa para evitar contra corrientes y por consiguientes, resultados falsos de las
pruebas.
Abiertas las válvulas de purga de aire, se procederá a llenar el agua por la parte más baja de la línea.
Para facilitar las válvulas de purga de aire durante el llenado, se adaptará un tubo de 3 m de altura ( ½” ó ¾”)
La bomba se instalará en la parte más baja del tramo en prueba, jamás en la parte más alta porque la
acumulación de aire en ese punto, producirá variaciones en el manómetro o golpe de ariete.
Bombear lentamente a presión muy baja (máximo 1 kg/cm2) y velocidad mínima (máxima 0.6 m/s), lo cual
tiene por objeto eliminar lentamente el aire del sistema y detectar las posibles fugas graves en la instalación,
observar el manómetro purgando constantemente hasta alcanzar la presión deseada y dejar de bombear,
mantenerla así el tiempo necesario para verificar la instalación.
No debe haber fuga de agua en la prueba de presión.
Durante la prueba de presión no deben ejecutarse trabajos en la misma línea.
El tiempo mínimo de duración de la prueba será de dos horas, debiendo la línea permanecer durante este
tiempo bajo la presión de prueba.
Anclajes
Los cambios de dirección en el trazado vertical y horizontal en las tuberías bajo presión, producen esfuerzos
adicionales que deben ser absorbidos por bloques de anclaje.
De este modo, las curvas, tees, reducciones, tapones y tramos de gran inclinación, deben ser anclados por
medio de bloques de concreto, para evitar su desplazamiento por la acción del empuje, lo cual podría
ocasionar el desacople de las uniones con empaque de caucho y la rotura de campanas a causa de esfuerzos
flexionantes.
Así mismo las válvulas deben ser apoyadas sobre bloques de concreto para evitar que su peso sea soportado
por la tubería.
03 RESERVORIO DE GEOMEMBRANA DE V=432 M3 03.01 TRABAJOS PRELIMINARES
03.01.01 LIMPIEZA DE TERRENO MANUAL Definición
Comprende el desraíce y la limpieza en zonas cubiertas de pastos, rastrojo, maleza, escombros, cultivos y arbustos. También comprende la remoción total de árboles de superficies que no presenten características de bosques continuos. En esta actividad se deberá proteger las especies de flora y fauna que hacen uso de la zona a ser afectada, dañando lo menos posible y sin hacer desbroce innecesario, así como también considerar el entorno socioeconómico protegiendo áreas con interés económico.
Descripción
Las operaciones de limpieza y deforestación se efectuarán en las áreas que hayan sido estacadas en el terreno por el Ingeniero.
Cada uno de los árboles que designe y marque el Ingeniero dentro de las áreas estacadas para limpieza será conservada en pie y protegidas contra averías. Con el fin de disminuir daños a los árboles que queden en pie, los árboles deberán ser derribados hacia el centro del área que se limpia, cuando así lo requiera el Ingeniero.
Siempre que fuera necesario, los árboles deberán ser cortados en secciones de arriba hacia abajo, con el fin de evitar daños a estructuras u otros árboles, a propiedades o para reducir al mínimo el peligro del tráfico.
Todos los troncos, raíces de un diámetro mayor de diez centímetros y raíces enredadas, serán excavadas y retiradas del área designada con la excepción de que los tocones podrán quedar en su lugar en puntos donde el terraplén tenga una
altura mayor de un metro, siempre que tales tocones no se levanten a más de 0.30 m por encima del terreno original y no se aproxime a menos de 0.60 m de la superficie de alguna sub rasante o de algún talud.
En el caso de cortes, la excavación y el retiro de muchos tocones y raíces se efectuará hasta una profundidad tal que ninguna porción de ellos quede bajo la rasante no menos de 0.50 m de la sub rasante, bermas del camino o taludes. Los tocones podrán ser cortados al ras del terreno en lugar de ser excavados en las áreas estacadas para ser limpiadas y desforestadas más allá de las líneas de talud del prisma de la carretera, cuando así lo ordene el Ingeniero.
El volumen obtenido por esta labor no se depositará por ningún motivo en lugares donde interrumpa alguna vía altamente transitada o zonas que sean utilizadas por la población como acceso a centros de importancia social, salvo si el supervisor lo autoriza por circunstancias de fuerza mayor.
Equipo
El equipo empleado para la ejecución de los trabajos de desbroce y limpieza deberá se compatible con los procedimientos de ejecución adoptados y requiere la aprobación previa del Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajuste al programa de ejecución de los trabajos y al cumplimiento de las exigencias de la especificación.
Ejecución
Los trabajos de limpieza deberán efectuarse a lo largo del eje de la carretera en un ancho mínimo de 10.00 m., en todas las zonas señaladas en los planos o indicadas por el supervisor y de acuerdo con procedimientos aprobados por éste, tomando las precauciones necesarias para lograr condiciones de seguridad satisfactorias.
Para evitar daños en las propiedades adyacentes o en los árboles que deban permanecer en su lugar, se procurará que los árboles que han de derribarse caigan en el centro de la zona objeto de limpieza, troceándolos por su copa y tronco progresivamente, cuando así lo exija el Supervisor.
Las ramas de los árboles que se extiendan sobre el área del proyecto, deberán ser cortadas o podadas para dejar un claro mínimo de seis metros (6m), a partir de la superficie de la misma.
Remoción de Tocones y Raíces
La remoción de tocones y raíces en aquellas áreas donde se deban efectuar trabajos de excavación, todos los troncos, raíces y otros materiales inconvenientes, deberán ser removidos hasta una profundidad no menor a sesenta centímetros (60 cm) del nivel de la rasante del proyecto.
En las áreas que vayan a servir de base de terraplenes o estructuras de contención o drenaje, los tocones, raíces y demás materiales inconvenientes a juicio del Supervisor, debajo de la superficie que deba descubrirse de acuerdo con las necesidades del proyecto.
Todos los troncos que estén en la zona del proyecto, pero por fuera de las áreas de excavación, terraplenes o estructuras, podrán cortarse a ras del suelo.
Todas las oquedades causadas por la extracción de tocones y raíces se rellenarán con el suelo que haya quedado al descubierto al hacer la limpieza y éste se conformará y apisonará hasta obtener un grado de compactación similar al del terreno adyacente.
Madera que debe ser Aprovechada
Todo tronco que se corte en la carretera y que cumpla los requisitos de las especificaciones podrá ser utilizado por el ejecutor en obras de drenaje u otras estructuras requeridas en el proyecto, así como para la construcción del campamento.
Las partes utilizadas de los árboles que se talen, serán desramadas y aserradas en dimensiones convenientes. No se requerirá que el Residente corte madera utilizable en longitudes menores a 10’.
Medición
La unidad de medida del área desbrozada y limpieza será el metro cuadrado (m2), en su proyección horizontal, de área limpiada y desbrozada satisfactoriamente, dentro de las zonas señaladas en los planos o indicadas por el Supervisor. No se incluirán en la medida las áreas correspondientes a la plataforma de vías existentes.
Tampoco se medirán las áreas limpiadas y desbrozadas en zonas de préstamos o de canteras y otras fuentes de materiales que se encuentren localizadas fuera de la zona del proyecto, ni aquellas que el Residente haya despejado por conveniencia propia, tales como vías de acceso, vías para acarreos, campamentos, instalaciones o depósitos de materiales.
Forma de pago
El pago del desbroce y limpieza se hará al respectivo precio unitario del contrato, por todo trabajo ejecutado de acuerdo con esta especificación y aceptado a plena satisfacción por el Supervisor.
El precio unitario deberá cubrir todos los costos de desmontar, destroncar, desraizar, rellenar y compactar los huecos de tocones, disponer los materiales sobrantes de manera uniforme en los sitios aprobados por el Supervisor. El precio unitario deberá cubrir, además, la carga, transporte y descarga y debida disposición de estos materiales.
03.01.02 TRAZO, NIVELACION Y REPLANTEO DEFINICIÓN
Comprende la ejecución de los trabajos previos al inicio de obra, las que serán efectuados por el Responsable de Obra de acuerdo a los planos del Proyecto. El Encargado de la Obra para este efecto colocará balizas o vallas de madera para señalar los ejes principales, las que mantendrá hasta el emplantillado de los muros de ladrillo cuya comprobación será permanente.
DESCRIPCIÓN
Durante la ejecución de estos trabajos, el encargado de la obra colocará balizas o vallas de madera para señalar los ejes principales y secundarios, las que mantendrá hasta el emplantillado de los muros de ladrillo cuya comprobación será permanente.
MATERIALES Estacas de Madera
Se utilizará exclusivamente madera nacional, pudiendo ser de eucalipto o madera montaña corriente, pero que garantice los trabajos de marcado inicial de las obras.
Las estacas serán de 2” x 2” y las vallas de 2” x 1 1/2” como mínimo. Para afianzar las vallas se requieren de clavos de 2 1/2” o 3”.
Yeso
Se usará para realizar el trazado de los cimientos corridos, zapatas, etc., antes de la ejecución de los trabajos de excavación.
Cordel
Es un material accesorio que permite alinear los trazos en forma práctica y que permite el pintado de las líneas con yeso. Debe ser de material resistente para soportar la tensión durante los trabajos.
Clavos de Acero
Se utilizara clavos con cabeza para madera de 2” como máximo. EQUIPOS Y HERRAMIENTAS
El equipo básico para la ejecución de los trabajos deberá ser: Teodolito, nivel de y miras o estadías.
Equipo y herramientas menores (martillos, sierra, barretas, etc.) EJECUCIÓN
El trazado y replanteo de ejes, así como la comprobación de los niveles serán efectuadas por el Residente de Obra de acuerdo a los planos del Proyecto. El Residente para este efecto ubicara el BM y el punto de inicio de trazo, luego colocará balizas o vallas de madera para señalar los ejes principales, las que mantendrá hasta el emplantillado de los muros de ladrillo. Los niveles serán dados a través del teodolito y el nivel de ingeniero.
En primer lugar se marcará los ejes y a continuación se marcará las líneas de cimentaciones, en armonía con los planos de Arquitectura y estructuras. Dichas ejes deberán cumplir con las medidas y ángulos descritos en los planos, y ser aprobados por el Supervisor y/o Inspector antes de la iniciación de las excavaciones.
Se deberá mantener suficientes instrumentos para la nivelación y levantamientos topográficos, en o cerca del terreno durante los trabajos, para el trabajo de replanteo. Se deberá contar con personal especializado en trabajos de topografía.
Se deberá cuidar todos los puntos, estacas, señales de gradientes, hitos y puntos de nivel (BM) hechos o establecidos en la obra y se restablecerán si son estropeados y necesarios.
CONTROL Control Técnico
El Control técnico estará basado principalmente a la verificación de los niveles y puntos de control de acuerdo a los planos de obra, para lo cual se utilizará el teodolito, el nivel de y las estadías.
Control de Ejecución
La principal actividad para el control de los trabajos de colocación de balizas o vallas de madera durante el trazo de niveles y replanteo preliminar es la inspección visual, la cual debe efectuarse en todas las etapas cuidando de que los ángulos y vértices están de acuerdo a los planos. Además se cuidará mucho la seguridad de los trabajadores disponiendo que utilicen los implementos adecuados para esta actividad.
Control Geométrico y Terminado
Las distancias y la colocación de vallas deberán ser indicadas por el Residente en conformidad con el Supervisor, debiendo controlar las distancias señaladas en los planos para la colocación de los ejes así como el ancho de las mismas en cada eje.
Las condiciones de terminado de la superficie deben ser verificadas visualmente. El aspecto visual debe mostrar las vallas debidamente niveladas y emparejados de acuerdo a los planos de arquitectura y estructura del proyecto.
ACEPTACION DE LOS TRABAJOS Basado en el Control Técnico
Los trabajos se aceptarán siempre que se hayan llevado los controles de niveles en forma adecuada y con los EQUIPOS Y HERRAMIENTAS propuestos.
Basado en el Control de Ejecución
Los trabajos ejecutados se aceptan si obedecen los siguientes aspectos:
Las balizas están bien plantadas, firmes y estables y se han respetado los procedimientos definidas por el residente y supervisor de obra.
Basado en el Control Geométrico
El trabajo ejecutado se acepta con base en el control geométrico, siempre y cuando se cumplan con las tolerancias siguientes: Que la desviación de los ejes sean máximo 2 mm y de los niveles 1 mm para garantizar las dimensiones finales de las obras a ejecutar.
MEDICION Y PAGO Medición
El trazo niveles y replanteo preliminar, se medirá por unidad de Metro Cuadrado (M2), considerando el largo por el ancho o el alto de la partida ejecutada, o sumando por partes de la misma para dar un total.
Pago
El pago se hace por la medición de los trabajos ejecutados, basados en el precio unitario por Metro Cuadrado (M2) del contrato que representa la compensación integral para todas las operaciones de transporte, materiales, mano de obra, EQUIPOS Y HERRAMIENTAS, herramientas así como otros gastos eventuales que se requieran para terminar los trabajos.
03.02 MOVIMIENTO DE TIERRAS
03.02.01 EXCAVACION MASIVA EN TERRENO NORMAL Descripción de los trabajos:
Se refiere a los trabajos de excavación a realizar en el área del reservorio a construir, y excavación desde el pie del reservorio hasta la Ataguía. El objetivo de esta partida es buscar nivelar el terreno hasta hacerla coincidir con el pie del reservorio Aguas arriba y la ataguía de acuerdo a los planos.
Método de Construcción:
Si las condiciones geomorfológicas y geotécnicas del terreno se prestaran, para el caso, se llevara a cabo esta partida de la forma como se indica, caso contrario será suspendida. Debiendo el Ing. Residente optar por otro sistema de excavación. Deberá tenerse cuidado de que se presenten flujos de lodo que pongan en peligro la integridad de los trabajadores, con una supervisión estricta de los trabajos de excavación por parte del Ing. Residente y personal técnico de la obra.
Aceptación de los trabajos:
La supervisión debe comprobar in situ la ejecución de las referidas excavaciones, de acuerdo a lo previsto y según las condiciones requeridas por la obra, luego del cual procederá a aceptar dichos trabajos, asimismo deberán estar permanentemente presente en obra, durante los referidos trabajos.
Método de Medición:
La medición considerada para la ejecución de esta partida es por METRO CUBICO. Condiciones de pago:
La forma de valorizar la partida será por METRO CUBICO de excavación ejecutado y de acuerdo al precio unitario especificado en el Expediente Técnico aprobado por la institución y según el metrado especificado.
03.02.02 EXCAVACION MASIVA EN ROCA SUELTA IDEM A 02.02.02
03.02.03 EXCAVACION DE ZANJA PARA ANCLAJE DE GEOMEMBRANA (m3)
Consiste en la apertura de zanja con las dimensiones indicadas en los planos, esta actividad se realizara en todo el borde y/o contorno del reservorio. Esta zanja sirvió para anclaje de geomembrana en los bordes del reservorio.
Unidad de medida: La forma de medición será en M3 ejecutado con las dimensiones indicadas en los planos y presupuesto; este contara con la opinión favorable del supervisor.
Forma de pago: El pago se realizara al personal de obra por día trabajado o por jornal, controlándoseles el rendimiento en esta actividad.
03.02.04 REFINE Y NIVELACION EN TERRENO NORMAL (m2)
Esta partida consiste en los trabajos de corte y relleno necesarios para dar al terreno la nivelación o el declive indicado en los planos. En general comprendió en dar la forma geométrica del diseño del reservorio con las dimensiones exactas indicadas en los planos (fondo, taludes y las partes curvas). En este caso tanto el corte como el relleno, son relativamente de poca altura y se realizara de forma manual.
Realizada el refine y la nivelación deseado, se procederá a la compactación con empleo de una compactadora tipo plancha previo humedecimiento, para que sobre este se extienda el material de afirmado y luego el material impermeabilizante.
Unidad de medida: La forma de medición será en m2 según indicada en los planos y presupuesto; este conto con opinión favorable del supervisor.
Forma de pago: El pago a realizar al personal de obra será por día trabajado o por jornal, controlándoseles el rendimiento en esta actividad.
03.02.05 RELLENO Y COMPACTACION DE RASANTE MATERIAL SELECCIONADO e=0.15 m (m3)
Esta partida consiste en la conformación de rasante en el fondo, taludes y en las partes curvas del interior del reservorio, de tal manera de que, con este, se obtenga a la perfección la forma geométrica del interior del reservorio indicada en los planos.
La compactación se realizara con uso de una compactadora tipo plancha o pisón manual, para el cual el material de relleno fue colocado en capas horizontales de 15 cm de espesor, a fin de asegurar su mejor compactación y con esto llegar a los niveles requeridos en los planos y cuidando que el material tenga los porcentajes de humedad necesarios para la obtención de la compactación indicada en el proyecto
.
.
Unidad de medida: La forma de medición será en m3 según indicada en los planos y presupuesto; esta medición contara con opinión favorable del supervisor.
Forma de pago: El pago realizado al personal de obra fue por día trabajado o por jornal, controlándoseles el rendimiento en esta actividad.
03.02.06 RELLENO COMPACTADO CON ARCILLA IMPERMEABILIZANTE. (m3)
Esta partida se ejecutara con el material propio seleccionado el cual será realizado en superficie rocosa, la misma que tuvo la finalidad de mejorar las superficies del fondo y talud del reservorio ya que el material rocoso en el proceso de la excavación no da superficies lisas, sobre este se colocara el material de geomembrana y se logre el acabado final del reservorio.
La compactación se realizara con uso de una compactadora tipo plancha o pisón manual, para el cual, el material se colocara en un espesor suficiente para que realizada la compactación quede con espesor final de 7.50cms.
Unidad de medida: La forma de medición será en m3 según indicada en los planos y presupuesto; esta medición deberá contar con opinión favorable del supervisor.
Forma de pago: El pago a realizar al personal de obra será por día trabajado o por jornal, controlándoseles el rendimiento en esta actividad.
03.02.07 RELLENO COMPACTADO CON MATERIAL PROPIO (m3)
De acuerdo a las secciones de corte a realizar en el reservorio, existe partes donde se realizara el relleno para la conformación de talud, por lo tanto, esta actividad comprende en rellenar dichas partes utilizando volumen necesario de material clasificado propio para lograr una ejecución óptima.
La compactación se realizara con uso de una compactadora tipo plancha o pisón manual, para el cual el material de relleno sera colocado en capas horizontales de 15 cm de espesor, a fin de asegurar su mejor compactación y con esto llegar a los niveles requeridos en los planos y cuidando que el material tenga los porcentajes de humedad necesarios para la obtención de la compactación indicada en el proyecto.
Unidad de medida: La forma de medición será en m3 según indicado en los planos y presupuesto; esta medición deberá contar con opinión favorable del supervisor.
Forma de pago: El pago a realizar al personal de obra fue por día trabajado o por jornal, controlándoseles el rendimiento en esta actividad.
03.02.08 ELIMINACION MATERIAL EXCEDENTE EN CARRETILLA (50 m)
El material extraído de la excavación masiva será eliminado con equipo “carretilla a 50 m de distancia” así como todo el material excedente de excavaciones, cortes, demoliciones y colocación de materiales, deberá ser retirado manualmente de la obra, al área designada por la Municipalidad correspondiente y con la aprobación del Supervisor de obra.
Se debe almacenar en montículos el suelo apropiado para la nivelación final y el material excavado que sea apropiado para el relleno de zanjas, en lugares separados y en ubicaciones aprobadas.
Colocar el material excavado y otros materiales, a una distancia suficiente del borde de cualquier excavación, para prevenir su caída o deslizamiento dentro de la excavación y para evitar el colapso de la pared de la excavación. Proporcionar no menos de 60 cm del espacio libre entre el extremo del montículo o material y el borde de cualquier excavación. No bloquear veredas o calles con dichos montículos o materiales.
METODO DE MEDICIÒN
La medición de esta partida es por metro cúbico (m3). FORMA DE PAGO
El pago de la partida será por metro cúbico de material excedente eliminado. 03.03 INSTALACION DE GEOMEMBRANAS
03.03.01 SUMINISTRO Y COLOCACION DE GEOMEMBRANAS, e= 1.5 mm. (m2) 03.03.02 SUMINISTRO Y COLOCACION DE MALLAS DE GEOTEXTIL (m2) a. Generalidades
Las Geomembranas HDPE, están fabricadas con una fórmula de alta calidad de polietileno de alta densidad que contiene aproximadamente 97,5% de Polimero y 2,5% de Negro Humo, Anti-oxidante y Estabilizadores de Calor que evita la acción de los rayos UV sobre ellas. Estas Geomembranas están específicamente diseñadas para condiciones expuestas. No contienen aditivos o rellenos que puedan evaporarse y causar deterioro a medida que pasa el tiempo. Las Geomembranas HDPE, son resistentes a una amplia gama de productos químicos, incluyendo ácidos, sales, alcoholes, aceites e hidrocarburos. Estos productos químicos pueden actuar concentrados y/o diluidos a diferentes temperaturas.
Además de su excelente resistencia al ataque de agentes químicos y a los rayos Ultravioleta (UV), presentan inmejorables propiedades mecánicas.
Las Geomembranas HDPE, se presentan en rollos de 7.00 m de ancho, calibres entre 20 y 80 mils (0,5 y 2,0 mm) y longitudes entre 381 y 156 m lineales respectivamente.
El sellado de estas geomembranas se realiza dentro y/o fuera de la obra, utilizando una máquina de cuña caliente y una máquina extrusora de resina de HDPE. Se utilizan con éxito para el aislamiento de terrenos con filtraciones y en una amplia gama de proyectos y soluciones de geotecnia (piscinas para almacenamiento de aguas, piscinas para tratamiento de aguas residuales, piscinas de recolección de lodos petroleros, impermeabilización de diques, aislamientos de terrenos donde funcionarán rellenos sanitarios, etc..
Las Geomembranas HDPE deberás de estar libre de agujeros bultos y material no disperso, cortes doblado y cualquier signo de material extraño. Cada panel deberá estar identificado con etiquetas que proporcionen información del espesor, largo, ancho, número de panel y lugar de la planta. En la fabricación de paneles se utilizará el método de sellado por alta frecuencia. Mediante éste método de sellado los rollos serán unidos para conformar paneles de anchos mayores y adecuados a las dimensiones del reservorio.
b. Fundaciones.
Se deberá revestir todo el perímetro del reservorio con un material impermeable que a la vez ofrezca una superficie uniforme libre de deformaciones punzo cortantes, hondonadas y otras irregularidades que originarían con el tiempo tensiones progresivas a los efectos de carga de agua, viento, temperatura, presión del terreno, etc., que podría dañar la geomenbrana.
