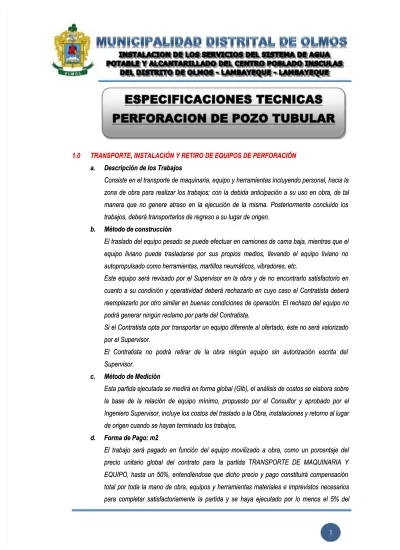

1.0
1.0
TRANSPORTE,
TRANSPORTE,
INSTALACIÓN
INSTALACIÓN
Y
Y
RETIRO
RETIRO
DE
DE
EQUIPOS
EQUIPOS
DE
DE
PERFORACIÓN
PERFORACIÓN
a.
a.
Descripción de los Trabajos
Descripción de los Trabajos
Consiste en el transporte de maquinaria, equipo y herramientas incluyendo personal, hacia la Consiste en el transporte de maquinaria, equipo y herramientas incluyendo personal, hacia la zona de obra para realizar los trabajos; con la debida anticipación a su uso en obra, de tal zona de obra para realizar los trabajos; con la debida anticipación a su uso en obra, de tal manera que no genere atraso en la ejecución de la misma. Posteriormente concluido los manera que no genere atraso en la ejecución de la misma. Posteriormente concluido los trabajos, deberá transportarlos de regreso a su lugar de origen.
trabajos, deberá transportarlos de regreso a su lugar de origen.
b.
b.
Método de construcción
Método de construcción
El traslado del equipo pesado se puede efectuar en camiones de cama baja, mientras que el El traslado del equipo pesado se puede efectuar en camiones de cama baja, mientras que el equipo liviano puede trasladarse por sus propios medios, llevando el equipo liviano no equipo liviano puede trasladarse por sus propios medios, llevando el equipo liviano no autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
Este equipo será revisado por el Supervisor en la obra y de no encontrarlo satisfactorio en Este equipo será revisado por el Supervisor en la obra y de no encontrarlo satisfactorio en cuanto a su condición y operatividad deberá rechazarlo en cuyo caso el Contratista deberá cuanto a su condición y operatividad deberá rechazarlo en cuyo caso el Contratista deberá reemplazarlo por otro similar en buenas condiciones de operación. El rechazo del equipo no reemplazarlo por otro similar en buenas condiciones de operación. El rechazo del equipo no podrá generar ningún reclamo por parte del Contratista.
podrá generar ningún reclamo por parte del Contratista.
Si el Contratista opta por transportar un equipo diferente al ofertado, éste no será valorizado Si el Contratista opta por transportar un equipo diferente al ofertado, éste no será valorizado por el Supervisor.
por el Supervisor.
El Contratista no podrá retirar de la obra ningún equipo sin autorización escrita del El Contratista no podrá retirar de la obra ningún equipo sin autorización escrita del Supervisor.
Supervisor.
c.
c.
Método de Medición
Método de Medición
Esta partida ejecutada se medirá en forma global (Glb), el análisis de costos se elabora sobre Esta partida ejecutada se medirá en forma global (Glb), el análisis de costos se elabora sobre la base de la relación de equipo mínimo, propuesto por el Consultor y aprobado por el la base de la relación de equipo mínimo, propuesto por el Consultor y aprobado por el Ingeniero Supervisor, incluye los costos del traslado a la Obra, instalaciones y retorno al lugar Ingeniero Supervisor, incluye los costos del traslado a la Obra, instalaciones y retorno al lugar de origen cuando se hayan terminado los trabajos,
de origen cuando se hayan terminado los trabajos,
d.
d.
Forma de Pago: m2
Forma de Pago: m2
El trabajo será pagado en función del equipo movilizado a obra, como un porcentaje del El trabajo será pagado en función del equipo movilizado a obra, como un porcentaje del precio
precio unitario unitario global global del del contrato contrato para para la la partida partida TRANSPORTE TRANSPORTE DE DE MAQUINARIA MAQUINARIA YY EQUIPO, hasta un 50%, entendiéndose que dicho precio y pago constituirá compensación EQUIPO, hasta un 50%, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, equipos y herramientas materiales e imprevistos necesarios total por toda la mano de obra, equipos y herramientas materiales e imprevistos necesarios para
para completar completar satisfactoriamente satisfactoriamente la la partida partida y y se se haya haya ejecutado ejecutado por por lo lo menos menos el el 5% 5% deldel
ESPECIFIC
ESPECIFIC CIONES
CIONES TECNIC
TECNIC
PERFOR
monto de contrato, sin incluir el monto de la movilización. El 50% restante será pagado cuando se haya concluido el 100% del monto de la obra y haya sido retirado todo el equipo de la obra con autorización del supervisor.
2.0
PERFORACION DE POZO TUBULAR POR PERCUSION
2.1
PERFORACIÓN DE POZO EN DIÁMETRO 21"-18"
a. Descripción de los Trabajos
Para la perforación del pozo se utilizará equipos de perforación a rotación, que garantice las condiciones para la ejecución del perfilaje geofísico.
b. Método de construcción
Inicialmente se perforara 8” un pozo piloto hasta los 20m de tal manera que la digrafía registre la mayor profundidad posible a lo largo de la perforación.
En el proceso de perforación deberá llevarse un control permanente de la lama y nivel de agua en el pozo, a efectos de registrar la mayor información posible del perfil litológico y del tipo de acuíferos descubiertos, manteniendo en cancha las muestras tomadas en forma ordenada y cuantificada según la profundidad de su extracción hasta el final de los trabajos de perforación, para lo cual se utilizarán bolsas plásticas claramente rotuladas que contengan 2-4 dm³ de muestra, indicando la profundidad y fecha del muestreo. Las muestras estarán protegidas del sol, viento y lluvia.
Durante la perforación deberá llevarse un control permanente de la densidad del lodo de perforación; si al pasar por estratos arcillosos el lodo aumentase su densidad éste deberá diluirse con agua, o efectuarse un lavado del pozo, a efectos de excluir condiciones de formación de costras impermeables significativas en la pared de perforaron de los acuíferos descubiertos.
Para fines de garantizar la verticalidad de la perforación se hará uso de barras de perforación pesadas (en calidad de lastre) junto al trépano o herramienta de corte.
El equipo de rotación (perforadora), debe cumplir con los siguientes requisitos mínimos: Número de revoluciones del rotor n=100-320rpm (directa)
n= 40- 50rpm (reversa)
Capacidad de izaje del castillo 15 toneladas Potencia mínima del motor propulsor 1.20 HP Presión de operación de la bomba de lodo 50kg/cm² Caudal de la bomba de lodo 3.5-5.0 l/s
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros lineal (ml).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
3.0
ENCAMIZADO TUBULAR
3.1
SUMINISTRO E INSTALACIÓN DE TUBERÍA CIEGA DIÁMETRO DE 10" X 1/4" EN
ACERO COMERCIAL
a. Descripción de los Trabajos
Comprende las labores propias para instalar el encamisado tubular, previamente preparado en tramos, de acuerdo al diseño final del pozo.
b. Método de construcción
Para la unión de tramos, previamente preparados, se utilizará pegamento especial para PVC, además se fijará mediante 04 pernos de ½” de diámetro y longitud igual al doble del espesor de la tubería (L= 25mm).
El equipo de izaje de la perforadora o dispositivo similar debe garantizar una capacidad de trabajo mínimo de 7 toneladas.
El encamisado tubular deberá introducirse libremente y por ningún motivo será hincada. El contratista llevará un registro exacto de la longitud, diámetro, espesor y otras particularidades de la tubería utilizada en el pozo; se utilizarán guías centradoras de platina en el encamisado.
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros lineal (ml).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
3.2
SUMINISTRO E INSTALACIÓN DE TUBERÍA FILTRO TIPO PUENTE TRAPEZOIDAL
DIÁMETRO DE 10" X 4MM ACERO INOXIDABLE
a. Descripción de los Trabajos
Comprende el suministro de ml de filtro tubular de ranura continua, de luz 1.5 mm, en acero inoxidable AISI 304, con una porosidad no menor de 23%, aptos para profundidades de50 - 200 m.; asimismo comprende las labores propias para su
instalación conjuntamente con la tubería ciega del encamisado tubular, previamente preparado en tramos, de acuerdo al diseño final del pozo.
b. Método de construcción
Para la unión de tramos se utilizarán electrodos de 1/8” para soldadura de acero inoxidable de la marca Fontargen o similares. Se utilizarán guías centradoras de platina, las cuales su extremo fijo será soldado a los anillos de unión de los filtros o a las uniones especiales para la conexión a los tubos de PVC.
El equipo de izaje de la perforadora o dispositivo similar debe garantizar una capacidad de trabajo mínimo de 7 toneladas.
El encamisado tubular deberá introducirse libremente y por ningún motivo será hincada. El contratista deberá llevar un registro exacto de longitud, diámetro, espesor y otras particularidades de la tubería utilizada en el pozo.
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros lineal (ml).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
4.0
TRABAJOS DE ACABADO
4.1
SUMINISTRO Y COLOCACIÓN DE GRAVAS SELECCIONADAS DE 1/8" A 1/4"
a. Descripción de los Trabajos
Comprende el suministro, mezclado (de las fracciones apropiadas en los porcentajes necesarios según la granulometría menor de los acuíferos explotables) colocación de grava marina seleccionada, en el espacio entre el encamisado tubular de 10” y la pared de perforación y del ademe de aislamiento.
Al colocar el empaque de pre filtro, la columna tubular de 10” de diámetro deberá mantenerse vertical (ligeramente suspendida), mediante abrazaderas u otros medios, hasta colocar la grava; asimismo antes de instalar el encamisado, se le soldarán platinas verticales centradoras del encamisado, para permitir una distribución más regular de la grava alrededor del encamisado. Previamente a las colocación de la grava, con un sistema air lift, se efectuará la limpieza primaria del mismo mediante la extracción de la lama residual y todo que haya quedado en el pozo, creando un flujo del agua hacia el pozo y procediendo luego la colocación de la grava, al mismo tiempo que se extrae el agua.
De la Grava para el Empaque Pre filtro
La grava marina a utilizar tendrá un rango de la granulometría de 1.5 a 8.0mm, el contenido porcentual en la mezcla deberá corresponder a la curva granulométrica de diseño de empaque de grava, elaborada a partir de la granulometría más fina de la formación geológica descubierta, previamente aprobado por el supervisor.
El volumen total de grava que como mínimo debe contarse en cancha es de 1.5 veces el volumen geométrico del espacio comprendido entre el encamisado tubular y la pared de perforación.
b. Método de construcción
Para la unión de tramos, previamente preparados, se utilizará pegamento especial para PVC, además se fijará mediante 04 pernos de ½” de diámetro y longitud igual al doble del espesor de la tubería (L= 25mm).
El equipo de izaje de la perforadora o dispositivo similar debe garantizar una capacidad de trabajo mínimo de 7 toneladas.
El encamisado tubular deberá introducirse libremente y por ningún motivo será hincada. El contratista llevará un registro exacto de la longitud, diámetro, espesor y otras particularidades de la tubería utilizada en el pozo; se utilizarán guías centradoras de platina en el encamisado.
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metro cúbico (m3).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
4.2
DESARROLLO DEL POZO MEDIANTE EL SISTEMA DE PISTONEO
4.3
SUMINISTRO Y APLICACIÓN DE TRIPOLIFOSFATO DE SODIO
a. Descripción de los Trabajos
Para lograr un efecto más rápido en la extracción de la partículas de arcillas y para “derruir” con mayor facilidad la costra de lodo bentonítico formada durante la perforación, al término de colocación de la grava, se aplicará al pozo una solución de Trípoli fosfato de sodio o detergente industrial; el cual permanecerá en el pozo un mínimo de 24 horas antes de iniciar el proceso de desarrollo del pozo.
b. Método de construcción
La dosis será de 15kg de tripolifosfato de sodio por m³ de agua en el pozo.
El desarrollo del pozo puede realizarse mediante la inyección de aire, o mediante pistoneo mecánico, con un promedio de 0.5-1.0 hora por cada metro de acuífero descubierto, empezando del fondo del pozo y terminando en el acuífero explotable más próximo a la superficie. Seguidamente se procederá a realizar la limpieza final del pozo. El contratista proporcionará todos los equipos y accesorios necesarios para el desarrollo del pozo mediante uno o varios métodos previamente aprobados por el supervisor, tratando de lograr el máximo caudal de agua por metro de abatimiento.
El tiempo de extracción del agua será de 72 horas, pero de darse el caso que la turbiedad del agua persista se aplicará un nuevo ciclo, es decir 72 horas más. Como alternativa para la limpieza final se podrá utilizar una cuchara de extracción de lama y el bombeo de agua con una bomba apropiada, con lo cual se podrá ejecutar la prueba de bombeo en el pozo.
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros lineal (kg).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
5
PRUEBAS Y ENSAYOS
5.1
TRANSPORTE Y MONTAJE, DESMONTAJE DE BOMBA PARA PRUEBA DE AFORO
5.2
PRUEBA DE AFORO
a. Descripción de los Trabajos
La prueba de verticalidad y alineamiento se ejecutará una vez terminada la construcción del pozo y antes de instalarse el equipo de bombeo de prueba. Si la Empresa estima necesario se efectuará otra prueba de verticalidad y alineamiento después de la prueba de bombeo o aforo. La Empresa puede ordenar pruebas parciales durante el proceso de construcción.
b. Método de prueba
El alineamiento se aprobará haciendo descender dentro del pozo y hasta el fondo, una sección de tubería recta de 12 metros de largo o una tubería simulada equivalente. El diámetro exterior de la tubería de prueba o simulada será de 1/2" (13 mm) más pequeña que el diámetro interior de aquella parte del entubamiento del pozo que se está probando, cuando dicho entubado es de 10" de diámetro. Para entubados de 12" de diámetro o mayor se considerará 1" (25 mm). La tubería de prueba o tubería simulada al descender por el entubamiento deberá pasar libremente y sin atascarse hasta el fondo del pozo.
La prueba de verticalidad se ejecutará con una plomada cuyo diámetro será 1/2" (13 mm) menor que el diámetro interior del entubamiento del pozo. La plomada será suspendida de una polea colocada exactamente sobre el centro del pozo perforado y a una altura mínima de 3 metros sobre la boca del pozo. A medida que se hace descender la plomada en el interior del pozo, se medirá la deflexión del cable de soporte de la plomada con respecto al centro del entubado y la desviación de la plomada desde el centro se determinará mediante el método de los triángulos
semejantes. Las mediciones se efectuarán cada 2 m de profundidad.
La desviación de la verticalidad del pozo no deberá ser mayor de 15 cm por cada 50 metros de profundidad.
En caso que la plomada o la tubería simulada no pidieran desplazarse libremente a través de un tramo especificado del entubamiento o si el pozo se desvía de la vertical más de 15 cm por cada 50 m, la verticalidad y el alineamiento serán corregidos por el Constructor por su propia cuenta. En caso de no poder lograrlo, no se pagará este trabajo y el Constructor será instado a abandonarlo y a perforar otro al lado, con iguales
características. El pozo abandonado deberá ser rellenado y sellado por el Constructor desde el fondo del pozo hasta la superficie.
c. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metros lineal (ml).
d. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
5.3
ANÁLISIS FÍSICO-QUÍMICO
5.3
ANÁLISIS BACERIOLÓGICO
a. Descripción de los Trabajos
Al final de la prueba de bombeo, se tomará una muestra de agua, de un litro de volumen, para realizar el análisis físico-químico completo (análisis directo, sin cálculos para obtener los valores de los cationes por diferenciación) y el análisis bacteriológico,
en lo relacionado a la determinación del número de bacterias del grupo coliforme.
Como referencia para la comparación de resultados, a continuación se indican las Normas de Potabilidad de la Organización Mundial de la Salud:
Químicas y Físicas
SUSTANCIA CONCENTRACI N CONVENIENTE , EN PPM CONCENTRACI N M XIMA PERMISIBLE, EN PPM Arsénico (As) - 0.20 Bario (Ba) - 1.00 Cadmio (Cd) - 0.01Carbono extraído con carbono (CCE) 0.20 0.05
Cianuro (CN) - 0.01 Cloruros (Cl) 200 600 Cobre (Cu) 1.00 1.50 Color (Pt-Co) 5.00 50.00 Cromo (Cr) - 0.05 Detergentes (ABS) 0.50 1.00 DQO (O2) - -Dureza (CO3Ca) - -Fenoles (Fenol) 0.001 0.002 Fluoruro (F) 0.50 a 1.00 1.50 Hierro (Fe) 0.30 1.00 Magnesio (Mg) 50.00 150.00 Manganeso (Mn) 0.10 0.50 Nitratos (NO3) - 45.00 Selenio (Se) - 0.05 PH a 18°c 7.00 a 8.50 6.50-9.20 Plata (Ag) - -Plomo (Pb) - 0.10 Residuo seco 500.00 1500.00 Sulfatos (SO4) 200.00 400.00 Zinc (Zn) 5.00 15.00 Olor Aceptable -Sabor Aceptable -Turbidez (SIO2) 5.00 25.00
Fuente: International Standards For Drinking-Water, Ginebra 1963
Bacteriológicas
- Agua tratada. No deberán encontrarse bacterias coliformes en el 90% de las muestras examinadas en un año, o bien el MPN (número más probable) debe ser menor que 1. Simultáneamente ninguna muestra tendrá un MPN comprendido entre 8 y 10, en cuyo
Con la técnica del micro filtrado, la media aritmética del número de organismos del grupo coliforme deberá ser menor que 1 por 100ml y no excederá de 4 por 100ml en dos muestras consecutivas, o en más del 10% de las examinadas.
Agua sin tratamiento. El MPN será menor de 10 en el 90% de las muestras examinadas en un año. Ninguna de ellas superará el índice de 20. Las bacterias coliformes fecales serán menos del 40% del número de microorganismos coliformes mostrados por el MPN.
No se permite un MPN mayor de 15 en muestras consecutivas, si tal situación apareciese es necesario estudiarlas más detenidamente. Si apareciese un MPN de 20 o mayor deberá estudiarse la posibilidad de un tratamiento correctivo.
Al utilizar la técnica del microfiltrado, la media aritmética del número de bacterias del grupo coliforme deberá ser menor de 10 por 100ml y no excederá de 20 por 200ml en dos muestras consecutivas, o en más del 10% de las muestras examinadas.
El frasco a emplear para muestra de agua será esterilizado y de color oscuro. Deberá evitarse que la muestra permanezca demasiado tiempo a la intemperie, siendo recomendable mantenerlo refrigerado hasta su evaluación.
Los análisis respectivos serán efectuados por entidades especializadas.
b. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá por unidad (Und)
c. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
6.0
SELLADO Y PROTECCION
6.1
SELLADO DEL POZO TUBULAR
a. Descripción de los Trabajos
Una vez concluidos satisfactoriamente el desarrollo y prueba de bombeo, la Supervisión autorizará al sellado del espacio anular comprendido entre la pared del pozo y la tubería de aislamiento (esta última se determinara con exactitud al momento de la perforación del Pozo piloto), sin embargo se tiene una profundidad promedio de 7.00 m.
El espacio anular comprendido entre la profundidad de 7.00 m será rellenado con grava seleccionada.
El espacio anular entre la pared del pozo de 18” de diámetro y la tubería de aislamiento, comprendido entre la superficie del terreno y la profundidad de 7m (por determinar con exactitud), se llenará con una lechado de cemento la cual deberá formar una capa de uniforme alrededor de la tubería de revestimiento. Este sello constituye la protección sanitaria del pozo.
La lechada de cemento se preparará mezclando 42.5 kg. De cemento Portland con 19 á 22.5 litros de agua. A esta mezcla se le podrá agregar 6 % de arcilla y 4% de clorura de calcio para mejorar la fluidez de la misma ambas referidas al volumen. El agua no deberá contener aceite ni material orgánico.
La colocación de la lechada de cemento deberá ser una operación continua y no deberá interrumpirse a fin de evitar la disgregación de los materiales. La lechada de cemento se vaciará por el espacio anular, efectuando la operación por gravedad o por cualquier medio mecánico disponible.
b. Método de Medición
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en metro cúbico (m3).
c. Forma de Pago:
El pago se efectuará de acuerdo al metrado de avance de obra aprobado por el inspector y/o supervisor, multiplicado por su precio unitario establecido en el presupuesto.
