Especificaciones Tecnicas Del Coliseo Gran Qhapaq Ñan

(1)

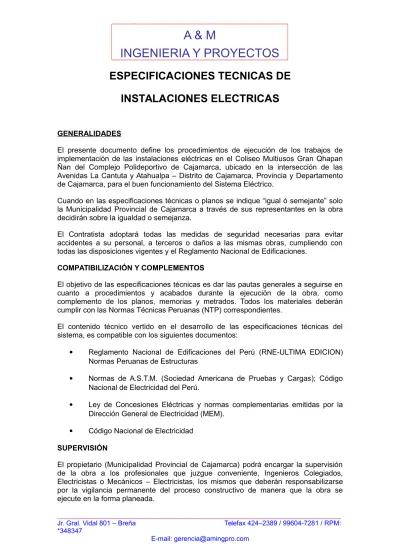

ESPECIFICACIONES TECNICAS DE

INSTALACIONES ELECTRICAS

GENERALIDADES

El presente documento define los procedimientos de ejecución de los trabajos de implementación de las instalaciones eléctricas en el Coliseo Multiusos Gran Qhapan Ñan del Complejo Polideportivo de Cajamarca, ubicado en la intersección de las Avenidas La Cantuta y Atahualpa – Distrito de Cajamarca, Provincia y Departamento de Cajamarca, para el buen funcionamiento del Sistema Eléctrico.

Cuando en las especificaciones técnicas o planos se indique “igual ó semejante” solo la Municipalidad Provincial de Cajamarca a través de sus representantes en la obra decidirán sobre la igualdad o semejanza.

El Contratista adoptará todas las medidas de seguridad necesarias para evitar accidentes a su personal, a terceros o daños a las mismas obras, cumpliendo con todas las disposiciones vigentes y el Reglamento Nacional de Edificaciones.

COMPATIBILIZACIÓN Y COMPLEMENTOS

El objetivo de las especificaciones técnicas es dar las pautas generales a seguirse en cuanto a procedimientos y acabados durante la ejecución de la obra, como complemento de los planos, memorias y metrados. Todos los materiales deberán cumplir con las Normas Técnicas Peruanas (NTP) correspondientes.

El contenido técnico vertido en el desarrollo de las especificaciones técnicas del sistema, es compatible con los siguientes documentos:

 Reglamento Nacional de Edificaciones del Perú (RNE-ULTIMA EDICION) Normas Peruanas de Estructuras

 Normas de A.S.T.M. (Sociedad Americana de Pruebas y Cargas); Código Nacional de Electricidad del Perú.

 Ley de Concesiones Eléctricas y normas complementarias emitidas por la Dirección General de Electricidad (MEM).

 Código Nacional de Electricidad SUPERVISIÓN

El propietario (Municipalidad Provincial de Cajamarca) podrá encargar la supervisión de la obra a los profesionales que juzgue conveniente, Ingenieros Colegiados, Electricistas o Mecánicos – Electricistas, los mismos que deberán responsabilizarse por la vigilancia permanente del proceso constructivo de manera que la obra se ejecute en la forma planeada.

(2)

El supervisor podrá precisar los métodos para la correcta ejecución de cualquier partida. Igualmente, con causa justificada y la debida autorización podrá variar o modificar estas especificaciones efectuando con el contratista los reajustes en metrados y costos que ello pudiera ocasionar.

CONTRATISTA

El contratista será responsable ante el propietario por la correcta ejecución de la obra tal cual ha sido diseñada y especificada en el proyecto.

El contratista podrá sugerir cambios o modificaciones para obtener mejores resultados o mejores técnicas constructivas, pero en cualquier caso deberá contar obligatoriamente con la aprobación correspondiente.

MATERIALES

Todos los materiales a utilizarse en la construcción serán nuevos y de la calidad especificada. El almacenaje deberá ser en cada caso el especificado por el fabricante. Donde no se especifique claramente la calidad de los materiales a usarse, éstos serán de la mejor clase o marca que se emplea en construcciones similares y que cuenten con certificado de control de calidad por la Entidad correspondiente. No podrán emplearse materiales que no lleguen en buenas condiciones a la obra o que en el momento de utilizarse no estuvieran en buenas condiciones.

La Municipalidad Provincial de Cajamarca cuando lo estime conveniente solicitará muestras de los materiales a usarse.

Todos los fabricantes determinan sus materiales bajo cierto número de catálogos serie con la que se designan sus características; así como también tienen especificaciones para su armado y puestas en funcionamiento.

Todas éstas pasarán a formar parte de estas especificaciones si concuerdan con las normas ya enunciadas y satisfacen plenamente con lo que se especifica.

Si los materiales se instalarán antes de ser probados y autorizados para su uso, la Municipalidad Provincial de Cajamarca se reserva el derecho de ordenar su retiro, los costos serán de exclusiva responsabilidad del Contratista.

El Contratista indicará en relación pormenorizada todos los materiales que va a usar en la instalación con los correspondientes nombres de los fabricantes, tipo, tamaño, modelo, etc.; de ser aprobados se podrán usar ciñéndose a las especificaciones propias de cada fabricante coherentes con las normas ya mencionadas.

MANO DE OBRA

La mano de obra será calificada y cuidadosa y se sujetará siempre a los principios de las técnicas de construcción empleándose para ello los operarios adecuados.

(3)

El contratista deberá mantener la debida disciplina entre su personal de manera que en todo momento se aprecie el orden que denote una correcta ejecución.

Tipos de instalación

En todos los casos la instalación será empotrada, salvo indicación expresa del tipo de instalación que se requiera.

ALCANCES DE LAS ESPECIFICACIONES TÉCNICAS

Corresponde a la Empresa Contratista, ejecutar todos los trabajos de acuerdo al Proyecto de Instalaciones Eléctricas, siguiendo las normas del Código Nacional de Electricidad, y considerando además las características técnicas indicadas por los fabricantes de los diferentes equipos y materiales que se utilizarán y se instalarán en la Obra.

ALTURA SOBRE EL NIVEL DEL MAR DE LOS TRABAJOS DE INSTALACIONES ELECTRICAS

Todos los trabajos de Instalaciones Eléctricas que se realizarán en el Coliseo Multiusos Gran Qhapan Ñan serán instalados a 2760 metros sobre el nivel del mar. Todos los materiales y equipos que se utilizarán y se instalarán en la Obra deben estar condicionados para este fin. Asimismo, la Empresa Contratista deberá tomar todas las previsiones del caso a fin de que sus Instaladores, Personal Técnico y Profesional soporten el trabajo a esa altitud.

(4)

ESPECIFICACIONES TECNICAS DE LOS MATERIALES A UTILIZAR

EN EL COLISEO MULTIUSOS

1.00 CABLES Y CONDUCTORES

 1.01 CONDUCTOR CABLE DESNUDO 16 mm2

 1.05 CABLE ELECTRICO TW 80 – 2.5 mm2  1.06 CABLE ELECTRICO TW 80 – 4 mm2  1.07 CABLE ELECTRICO TW 80 – 6 mm2  1.08 CABLE ELECTRICO TW 80 – 10 mm2  1.09 CABLE ELECTRICO THW 90 – 2.5 mm2  1.10 CABLE ELECTRICO THW 90 – 4 mm2  1.11 CABLE ELECTRICO THW 90 – 6 mm2  1.12 CABLE ELECTRICO THW 90 – 10 mm2  1.13 CABLE ELECTRICO THW 90 – 16 mm2  1.14 CABLE ELECTRICO THW 90 – 25 mm2 ____________________________________________________________________________

(5)

 1.15 CABLE ELECTRICO THW 90 – 35 mm2  1.16 CABLE ELECTRICO THW 90 – 50 mm2  1.17 CABLE ELECTRICO THW 90 – 70 mm2  1.18 CABLE ELECTRICO THW 90 – 95 mm2  1.19 CABLE ELECTRICO THW 90 – 120 mm2  1.20 CABLE ELECTRICO THW 90 – 150 mm2  1.21 CABLE ELECTRICO THW 90 – 185 mm2  1.22 CABLE ELECTRICO THW 90 – 240 mm2  1.23 CABLE ELECTRICO THW 90 – 300 mm2

 1.24 CABLE ELECTRICO NYY 3 – 1 x

6 mm2

16 mm2

25 mm2

35 mm2

50 mm2

70 mm2

95 mm2

120 mm2

(6)

 1.32 CABLE ELECTRICO NYY 3 – 1 x 150 mm2

185 mm2

240 mm2

300 mm2

400 mm2

 1.37 CABLE ELECTRICO N2XSY 3 – 1

x 120 mm2 2.00 TUBERIA PVC - P  2.01 TUBERIA Ø ½”, PVC-SAP  2.02 TUBERIA Ø ¾”, PVC-SAP  2.03 TUBERIA Ø 1”, PVC-SAP  2.04 TUBERIA Ø 1 ½”, PVC-SAP  2.05 TUBERIA Ø 2”, PVC-SAP  2.06 TUBERIA Ø 3”, PVC-SAP  2.07 TUBERIA Ø 4”, PVC-SAP  2.08 TUBERIA Ø 4 1/2”, PVC-SAP  2.09 TUBERIA Ø 5”, PVC-SAP  2.10 TUBERIA Ø 6”, PVC-SAP  2.11 CURVA Ø ½”, PVC-SAP  2.12 CURVA Ø ¾”, PVC-SAP  2.13 CURVA Ø 1”, PVC-SAP  2.14 CURVA Ø 1 ½”, PVC-SAP ____________________________________________________________________________

(7)

 2.15 CURVA Ø 2”, PVC-SAP  2.16 CURVA Ø 3”, PVC-SAP  2.17 CURVA Ø 4”, PVC-SAP  2.18 CURVA Ø 4 1/2”, PVC-SAP  2.19 CURVA Ø 5”, PVC-SAP  2.20 CURVA Ø 6”, PVC-SAP  2.21 UNION Ø ½”, PVC-SAP  2.22 UNION Ø ¾”, PVC-SAP  2.23 UNION Ø 1”, PVC-SAP  2.24 UNION Ø 1 ½”, PVC-SAP  2.25 UNION Ø 2”, PVC-SAP  2.26 UNION Ø 3”, PVC-SAP  2.27 UNION Ø 4”, PVC-SAP  2.28 UNION Ø 4 1/2”, PVC-SAP  2.29 UNION Ø 5”, PVC-SAP  2.30 UNION Ø 6”, PVC-SAP 3.00 ARTEFACTOS DE ILUMINACION  3.01 LUMINARIA A  3.02 LUMINARIA AM  3.03 LUMINARIA B  3.04 LUMINARIA C  3.05 LUMINARIA D  3.06 LUMINARIA E  3.07 LUMINARIA F ____________________________________________________________________________

(8)

 3.08 LUMINARIA FM  3.09 LUMINARIA G  3.10 LUMINARIA I  3.11 LUMINARIA J  3.12 LUMINARIA L  3.13 LUMINARIA EM1  3.14 LUMINARIA EM2  3.15 LUMINARIA 1  3.16 LUMINARIA 2  3.17 LUMINARIA 3  3.18 LUMINARIA 4  3.19 LUMINARIA 5  3.20 KIT DE CONVERSION DE EMERGENCIA  3.21 SISTEMA MOTORIZADO ( LUXLIFT ) 4.00 SISTEMA DE SONIDO

 4.01 SISTEMA INALAMBRICO CON RECEPTOR UHF DOS ANTENAS DESMONTABLES, CON TRANSMISOR DE MANO

 4.02 ANTENA

4.03 MICROFONO

 4.04 REPRODUCTOR

 4.05 CAJA DIRECTA (DIRECT BOX)

TRANSFORMADOR DE IMPEDANCIA PARA CONVERSION DE SEÑAL DESBALANCEADA EN SEÑAL BALANCEADA

(9)

 4.06 CABLE DE BAJA IMPEDANCIA (0.48 dBi por metro)

 4.07 PARANTE PARA MICROFONO

4.08 MEZCLADORA DE 24 CANALES

 4.09 PROCESADOR DIGITAL DE 2 ENTRADAS SEIS SALIDAS

 4.10 AMPLIFICADOR STEREO 1 DE

1200 WATTS

4.11 AMPLIFICADOR STEREO 1 DE 800 WATTS

 4.12 AMPLIFICADOR STEREO 1 DE 500 WATTS

 4.13 MODULO DE ARREGLOS LINEALES

 4.14 RIGGING, SISTEMAS DE ANCLAJE PARA SOPORTE DE ALTAVOCES

4.15 RACK PARA SOPORTE DE ALTAVOCES 4.16 MONITOR DE DOS VIAS

 4.17 TRIPODE

 4.18 SISTEMA DE MONITOREO ó TRANSMISOR

INALAMBRICO

4.19 MONITOR

4.20 AUDIFONOS DINAMICOS PROFESIONALES 4.21 CONECTOR PARA ALTAVOCES

5.00 INTERRUPTORES

 5.01 INTERRUPTOR CON DADO SIMPLE

 5.02 INTERRUPTOR CON DADO DOBLE

 5.03 INTERRUPTOR CON DADO TRIPLE

 5.04 INTERRUPTOR CON DADO CONMUTACION

(10)

 5.05 INTERRUPTOR CON DADO DOBLE CONMUTACION

 5.06 INTERRUPTOR HORARIO

6.00 TOMACORRIENTES

 6.01 TOMACORRIENTE PARA PC’s DOBLES CON TOMA A TIERRA 15 A – 220 V

 6.02 TOMACORRIENTE DOBLE UNIVERSAL MAS TOMA A

TIERRA

7.00 CAJAS DE PASE METALICAS

 7.01 CAJA DE FIERRO

GALVANIZADO OCTOGONAL

 7.02 CAJA DE FIERRO GALAVANIZADO RECTANGULAR

 7.03 CAJA DE FIERRO GALVANIZADO 100 x 100 x 50 mm

8.00 BUZONES Y DUCTOS DE PASE DE CONCRETO

 8.01 BUZON PARA ACOMETIDA DE ENERGIA, VOZ, DATA

 8.02 DUCTOS DE CONCRETO DE 4 VIAS.

9.00 SISTEMA DE COMUNICACIONES – VOZ Y DATA

 9.01 RACK DE COMUNICACIONES 19RU

 9.02 ORDENADOR PLASTICO DE 2RU

 9.03 EXTENSION 8 TOMAS PARA GABINETE

(11)

 9.04 PATCH PANEL 48 PUERTOS CAT 6

 9.05 PATCH PANEL 24 PUERTOS CAT 6

 9.06 PATCH CORDS 1.5 m CAT 6

 9.07 PATCH CORDS FIBRA OPTICA

 9.08 PATCH CORDS 2.5 m CAT 6

 9.09 FACE PLATE DOBLE

 9.10 JACK RJ45 CAT 6

 9.11 CABLE UTP CAT 6 24/AWG x 4P

 9.12 BANDEJA DE DISTRIBUCION OPTICA

 9.13 FIBRA OPTICA MULTIMODO 12 FIBRAS

 9.14 CONECTORES SC

 9.15 CONECTORIZACION FIBRA HORIZONTAL/VERTICAL

10.00 BOMBAS DE VELOCIDAD VARIABLE

 10.01 BOMBAS DE VELOCIDAD VARIABLE DE 4 HP

11.00 SISTEMA DE PARARRAYOS

 11.01 PARARRAYOS

 11.02 PLATINA DE COBRE( DISIPADOR DE

CORRIENTE)

 11.03 CEMENTO CONDUCTIVO

 11.04 CONECTOR DE COBRE.

 11.05 CAJA DE REGISTRO

 11.06 MASTIL DE 6.40 METROS

 11.07 CONDUCTOR COBRE DESNUDO 70 mm2

(12)

12.00 ESTABILIZADORES DE CORRIENTE

 12.01 ESTABILIZADOR DE 5 KVA

 12.02 ESTABILIZADOR DE 10 KVA

13.00 SISTEMA DE PUESTA DE TIERRA

 13.01 VARILLA DE COBRE 5/8” x 2.40 m

 13.02 CONECTOR CERTIFICADO DE 5/8”

 13.03 CAJA DE CONCRETO

13.04 DOSIS QUIMICA PARA SIST. DE PUESTA A TIERRA

14.00 TABLERO DE DISTRIBUCION PARA CORRIENTE ALTERNA

 14.01 TABLERO DISTRIBUCION CAJA

METALICA EMPOTRADO DE 18 POLOS

METALICA ADOSADO DE 18 POLOS

(13)

 14.08 TABLERO DISTRIBUCION CAJA METALICA ADOSADO DE 48 POLOS

 14.09 TABLERO AUTOSOPORTADO, 220 V, 3F, 52 POLOS, 2.0 x 0.75 X 0.60 metros  14.10 TABLERO AUTOSOPORTADO, 220 V, 3F, 60 POLOS, 2.0 x 0.75 X 0.60 metros  14.11 TABLERO AUTOSOPORTADO C/SELECTOR  14.12 TABLERO DE CONTROL DE

BOMBAS DE VELOCIDAD VARIABLE 15.00 ASCENSOR

 15.01 ASCENSOR PARA 6 PERSONAS

16.00VIDEOMARCADOR

 16.01 VIDEOMARCADOR DE 120”

17.00ANALIZADOR DE REDES

 17.01 ANALIZADOR DE REDES

18.00 SUB ESTACIONES COMPACTAS

 18.01 SUB ESTACIONES COMPACTAS DE 250 KVA

 18.02 SUB ESTACIONES COMPACTAS DE 500 KVA

19.00 EXTRACTOR AXIAL DE PRESION

 19.01 EXTRACTOR AXIAL DE PRESION

20.00 PRUEBAS ELECTRICAS

20.01 PRUEBAS Y PUESTA EN FUNCIONAMIENTO

(14)

ALCANCES TECNICOS DE LOS MATERIALES

1.00 CABLES Y CONDUCTORES

 1.05 CABLE ELECTRICO TW 80 – 2.5 mm2  1.06 CABLE ELECTRICO TW 80 – 4 mm2  1.07 CABLE ELECTRICO TW 80 – 6 mm2  1.08 CABLE ELECTRICO TW 80 – 10 mm2  1.09 CABLE ELECTRICO THW 90 – 2.5 mm2  1.10 CABLE ELECTRICO THW 90 – 4 mm2  1.11 CABLE ELECTRICO THW 90 – 6 mm2  1.12 CABLE ELECTRICO THW 90 – 10 mm2  1.13 CABLE ELECTRICO THW 90 – 16 mm2 ____________________________________________________________________________

(15)

 1.14 CABLE ELECTRICO THW 90 – 25 mm2  1.15 CABLE ELECTRICO THW 90 – 35 mm2  1.16 CABLE ELECTRICO THW 90 – 50 mm2  1.17 CABLE ELECTRICO THW 90 – 70 mm2  1.18 CABLE ELECTRICO THW 90 – 95 mm2  1.19 CABLE ELECTRICO THW 90 – 120 mm2  1.20 CABLE ELECTRICO THW 90 – 150 mm2  1.21 CABLE ELECTRICO THW 90 – 185 mm2  1.22 CABLE ELECTRICO THW 90 – 240 mm2  1.23 CABLE ELECTRICO THW 90 – 300 mm2

6 mm2

16 mm2

25 mm2

35 mm2

50 mm2

70 mm2

95 mm2

(16)

 1.31 CABLE ELECTRICO NYY 3 – 1 x 120 mm2

150 mm2

185 mm2

240 mm2

300 mm2

400 mm2

 1.37 CABLE ELECTRICO N2XSY 3 – 1

x 120 mm2

ESPECIFICACIONES DE CABLES - mm²

CALIBR E N° HILO S DIAMETR O HILO D. CONDUCTO R PESO

RECOCIDO DURO CAPACIDA

D DE CORRIENT E R.ELÉCTRIC A R. TRACCIO N R.ELÉCTRIC A

mm² Mm mm Kg/K_m Ohm/Km KN Ohm/Km A(*)

16 7 1.7 5.1 144 1.13 6.3 1.17 141 25 7 2.13 6.4 226 0.71 10 0.741 188 35 7 2.51 7.5 314 0.514 13.6 0.534 229 50 19 1.77 8.9 424 0.38 18.8 0.395 277

ESPECIFICACIONES CONDUCTORES TW - 80 - mm²

CALIBRE CONDUCTOR N° HILOS DIAMETRO

HILO CONDUCTORDIAMETRO AISLAMIENTOESPESOR DIAMETROEXTERIOR PESO

AMPERAJE (*) AIRE DUCTO mm² mm mm mm mm Kg/Km A A CABLES 2,5 7 0,70 2,0 0,80 3,6 33 30 24 4 7 0,90 2,5 0,80 4,1 48 35 31 6 7 1,04 3,0 0,80 4,7 68 50 39 10 7 1,35 4,0 1,00 6,1 114 74 51

ESPECIFICACIONES CONDUCTORES THW - mm²

CALIBRE NUMER DIAMETR DIAMETRO ESPESOR DIAMETR DIAMETR PESO

(17)

CONDUCTO

R _{O HILOS} O HILO CONDUCTOR AISLAMIENTO EXTERIORO EXTERIORO AIRE DUCTO

mm² mm mm mm mm Kg/Km A A CABLES 2,5 7 0,67 2,0 1,15 4,3 36 32 22 4 7 0,85 2,6 1,15 4,9 56 40 30 6 7 1,04 3,1 1,15 5,4 78 52 38 10 7 1,35 4,1 1,50 7,1 131 78 55 16 7 1,70 5,1 1,50 8,1 193 110 75 25 7 2,14 6,4 1,50 9,4 290 140 95 35 7 2,52 7,6 1,50 10,6 390 175 120 50 19 1,78 8,9 2,00 12,9 535 215 140 70 19 2,14 10,7 2,00 14,7 745 270 180 95 19 2,52 12,6 2,00 16,6 1005 330 215 120 37 2,03 14,2 2,40 19,0 1280 380 240 150 37 2,25 15,8 2,40 20,6 1546 440 280 185 37 2,52 17,6 2,40 22,4 1911 520 320 240 61 2,25 20,3 2,40 25,1 2464 580 360 300 61 2,52 22,7 2,80 28,3 3106 680 410 (*) - NO MAS DE TRES CONDUCTORES POR DUCTO

- TEMPERATURA AMBIENTE 30°C

ESPECIFICACIONES CABLES NYY TRIPLE

CALIBRE NUMERO HILOS ESPESORES DIMENCIONES PESO CAPACIDAD DE CORRIENTE (*) CABLE AISLAMIENTO CUBIERTA ALTO ANCHO ENTERRADO AIRE DUCTO

N° x mm² mm mm mm mm (Kg/Km) A A A 3 x 1 x 6 1 1,0 1,4 7,5 23 327 72 54 58 3 x 1 x 10 1 1,0 1,4 8,3 25 460 95 74 77 3 x 1 x 16 7 1,0 1,4 9,8 29 688 127 100 102 3 x 1 x 25 7 1,2 1,4 11,5 35 1020 163 131 132 3 x 1 x 35 7 1,2 1,4 12,6 38 1331 195 161 157 3 x 1 x 50 19 1,4 1,4 14,3 43 1746 230 196 186 3 x 1 x 70 19 1,4 1,6 16,5 50 2440 282 250 222 3 x 1 x 95 19 1,6 1,6 18,7 56 3297 336 306 265 3 x 1 x 37 1,6 1,8 20,7 62 4097 382 356 301 ____________________________________________________________________________

(18)

120 3 x 1 x 150 37 1,8 1,8 22,6 68 4977 428 408 338 3 x 1 x 185 37 2,0 1,8 24,8 74 6160 483 470 367 3 x 1 x 240 61 2,2 2,0 28,2 85 8020 561 562 426 3 x 1 x 300 61 2,4 2,0 31,0 93 9930 632 646 480 3 x 1 x 400 61 2,6 2,2 34,7 104 12619 730 790 555

Para el suministro de conductores THW y TW se aplicará lo estipulado en las siguientes normas:

ITINTEC 370, ASTM-B3 y B8, VDE – 0250, CEI 2014, NTP 370.048- 1984. Tipo de conductor: THW y TW

 Tensión nominal : 220 V (monofásico y/o trifásico)

 Temperatura admisible

 Operación nominal : THW a 75 ºC y TW a 60º

 En cortocircuito (5 s) : 160 ºC

 Conductor

Material : Cobre electrolítico 99.9% de conductividad LAC y de temple blando.

THW y TW Cableados

 Clase (según IEC 228) : 2

 Aislamiento

Tensiones (Uo/Um) : (0.23/0.6) KV

Material : PVC (termoplástico)

 Sección : Según indicaciones en planos

 Identificación : Por colores según las fases.

(19)

Extensión del trabajo:

Esta partida incluye suministro e instalación del cable que se especifica.

 Se instalarán dentro de conductos del tipo pesado, del diámetro indicado en los planos.

 Llevarán Impresos que indiquen el tipo, calibre y fecha de fabricación.

 Antes de proceder al alambrado, se limpiarán y secarán los tubos y se barnizarán las cajas y para facilitar el paso de los conductores, se empleará talco y no se utilizarán grasa o aceite.

 Los conductores serán continuos de caja a caja, no permitiéndose empalmes que queden dentro de las tuberías.

 Los empalmes de los conductores de todas las líneas de alimentación de sección superior al de 6 mm2 se fijarán a los tableros con terminales de cobre.

 Los empalmes de las líneas de distribución y menores de 10 mm2, se ejecutarán en las cajas y serán eléctricas y mecánicamente seguras, los cuales deberán ser ejecutados por técnicos experimentados, protegiéndose estos empalmes con cinta aislante de PVC vulcanizados.

 En todas las salidas para equipos se dejarán conductores enrollados adecuadamente en longitud suficiente, para alimentar las máquinas, esta longitud no debe ser menor a 1.50 m en cada línea.

Unidad de Medida

La unidad de medida de los conductores THW y TW será por ML (metro lineal). Norma de medición:

Será en metros lineales y quedan comprendidos todos los materiales y obras necesarias para su instalación, incluyendo la instalación dentro de las tuberías empotradas en pisos, techos y paredes con todos los accesorios que lo integran. Forma de Pago:

El pago se hará por unidad de medida y precio unitario definido en el presupuesto, y previa aprobación del supervisor quien velará por la correcta ejecución de la partida.

(20)

2.00 TUBERIA PVC - P  2.01 TUBERIA Ø ½”, PVC-SAP  2.02 TUBERIA Ø ¾”, PVC-SAP  2.03 TUBERIA Ø 1”, PVC-SAP  2.04 TUBERIA Ø 1 ½”, PVC-SAP  2.05 TUBERIA Ø 2”, PVC-SAP  2.06 TUBERIA Ø 3”, PVC-SAP  2.07 TUBERIA Ø 4”, PVC-SAP  2.08 TUBERIA Ø 4 1/2”, PVC-SAP  2.09 TUBERIA Ø 5”, PVC-SAP  2.10 TUBERIA Ø 6”, PVC-SAP

Extensión del Trabajo

Comprende el suministro e instalación de las tuberías PVC-SAP. Descripción Técnica

Todas las tuberías serán fabricadas de cloruro de polivinilo PVC, del tipo pesado (SAP), de diámetros nominales indicados en los planos, utilizándose tubos de diámetro mínimo de 12 mm; con calibres y espesores mínimos establecidos en el Código Nacional de Electricidad y características mecánicas y eléctricas que satisfagan las normas de INDECOPI. NTP 399-006-1996 y NTP 399-007-1987.

No se permitirá el uso de tubería que no tenga la marca de fábrica y el tipo de esta claramente marcada en el cuerpo del tubo.

Las tuberías a usarse serán fabricadas con cloruro de polivinilo en calibre Pesado (P) según esté indicado en los planos, resistentes a la humedad y a los ambientes químicos, retardantes de la llama, resistentes al impacto, al aplastamiento y a las deformaciones producidas por el calor en las condiciones normales de servicio y además deberán ser resistentes a las bajas temperaturas.

(21)

Unidad de medida

La unidad de medida de la tubería será por ML (metro lineal).

Norma de medición

Será en metros lineales y quedan comprendidos, todos los materiales y obras necesarias para su instalación.

Forma de pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto, incluye el pago por material, mano de obra y herramientas.

 2.11 CURVA Ø ½”, PVC-SAP  2.12 CURVA Ø ¾”, PVC-SAP  2.13 CURVA Ø 1”, PVC-SAP  2.14 CURVA Ø 1 ½”, PVC-SAP  2.15 CURVA Ø 2”, PVC-SAP  2.16 CURVA Ø 3”, PVC-SAP  2.17 CURVA Ø 4”, PVC-SAP  2.18 CURVA Ø 4 1/2”, PVC-SAP  2.19 CURVA Ø 5”, PVC-SAP  2.20 CURVA Ø 6”, PVC-SAP

Comprende el suministro e instalación de las curvas de PVC. Descripción Técnica

Serán del mismo material que los tubos.

(22)

Las curvas de 90˚ para todos los diámetros deben ser hechos en fabrica, y los mayores a 90˚ serán hechos en obra según el proceso recomendado por los fabricantes.

Los tubos se unirán a las cajas de pase y a los tableros mediante conectores de una o dos piezas del mismo material. Para fijar las uniones y conexiones se usará pegamento especial recomendado por los fabricantes.

La unidad de medida de las curvas será por UND (unidad). Norma de medición

Será en unidades y quedan comprendidos, todos los materiales y obras necesarias para su instalación.

Forma de pago

 2.21 UNION Ø ½”, PVC-SAP  2.22 UNION Ø ¾”, PVC-SAP  2.23 UNION Ø 1”, PVC-SAP  2.24 UNION Ø 1 ½”, PVC-SAP  2.25 UNION Ø 2”, PVC-SAP  2.26 UNION Ø 3”, PVC-SAP  2.27 UNION Ø 4”, PVC-SAP  2.28 UNION Ø 4 1/2”, PVC-SAP  2.29 UNION Ø 5”, PVC-SAP  2.30 UNION Ø 6”, PVC-SAP

(23)

Comprende el suministro e instalación de las uniones de PVC. Descripción Técnica

Serán del mismo material que los tubos.

Los tubos se unirán a las cajas de pase y a los tableros mediante conectores de una o dos piezas del mismo material. Para fijar las uniones y conexiones se usará pegamento especial recomendado por los fabricantes.

La unidad de medida de las curvas será por UND (unidad) Norma de medición

Será en unidades y quedan comprendidos, todos los materiales y obras necesarias para su instalación.

Forma de pago

(24)

03.00 ARTEFACTOS DE ILUMINACIÓN 03.01 LUMINARIA A

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el techo de los Corredores y los Halls, que deberán tener características técnicas iguales o similares a la luminaria AHR – VD 2TL 36 Watts.

Descripción técnica

Serán luminarias adosadas y estarán conformadas por:

 Cuerpo fabricado en policarbonato pantalla portaequipo de plancha de acero fosfatizada y pintada con esmalte blanco. Difusor de policarbonato.

 Hermeticidad por medio de ocho ganchos de acero inoxidable y una empaquetadura a lo largo de la ranura de acoplamiento para asegurar un ajuste perfecto con el difusor o cubierta.

 Equipado con sockets, balastro electrónico, condensadores y cableado con conductores THHW-18-105º C. Equipado con dos lámparas fluorescentes rectas de 36 Watts / TL.

La unidad de medida de los equipos de iluminación será por UND (Unidad). Norma de Medición

Será por unidad y quedan comprendidos todos los materiales necesarios para su instalación.

Forma de Pago

(25)

El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa aprobación del supervisor quien velará por la correcta instalación de los artefactos y su correcto funcionamiento.

03.02 LUMINARIA AM Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el techo de los Corredores y los Halls, que deberán tener características técnicas iguales o similares a la luminaria AHR – VD 2TL 36 Watts.

Serán luminarias adosadas y estarán conformadas por:

 Cuerpo fabricado en policarbonato pantalla portaequipo de plancha de acero fosfatizada y pintada con esmalte blanco. Difusor de policarbonato.

 Hermeticidad por medio de ocho ganchos de acero inoxidable y una empaquetadura a lo largo de la ranura de acoplamiento para asegurar un ajuste perfecto con el difusor o cubierta.

 Equipado con sockets, balasto electrónico, condensadores y cableado con conductores THHW-18-105º C. Viene equipado con un kit de conversión de emergencia.

 Equipado con dos lámparas fluorescentes rectas de 36 Watts / TL.

Forma de Pago

(26)

 03.03 LUMINARIA B Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en las columnas, que deberán tener características técnicas iguales o similares a la luminaria Duplo 1 x 70 Watts.

Será una luminaria direccional para adosar en pared y estará conformado por:

 Construido con inyección de aluminio, junta de cierre, caucho siliconado, tornillería en acero inoxidable. Cristal superior e intertemplado termorresistente, incluye en su interior bandeja contenedora de acero zincado, para montaje de partes eléctricas.

 Equipado con lámpara fluorescente de 1 x 70 Watts. Unidad de Medida

Forma de Pago

 03.04 LUMINARIA C

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar entre las columnas de los corredores, que deberán tener características técnicas iguales o similares a la luminaria Metal Spot 1 x 150 Watts.

Descripción Técnica

Será de tipo colgante con espejo reflector fabricado con aluminio 99.9 %, puro anodizado químicamente protegido con cristal templado de 40 mm de espesor. Cuerpo fabricado en plancha de acero laminado en frío, fosfatizado y esmaltado al horno, color negro.

(27)

Equipado con una lámpara de halogenuro metálico de 150 Watts. Unidad de Medida

Forma de Pago

 03.05 LUMINARIA D

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en los pisos de la fachada, que deberán tener características técnicas iguales o similares a la luminaria Geotec 150.

Descripción Técnica Será del tipo para empotrar en piso.

 Artefacto para alumbrado interior y exterior, utiliza lámpara de quemador cerámico tubular para portalámparas. Cuerpo fabricado en aluminio laminado.

 Su sistema óptico viene con alojamiento fabricado en fundición de aluminio, reflector de aluminio 99.9% puro, abrillantado y anodizado electroquimicamente. Este sistema óptico es dirigible.

 El portaequipo viene con alojamiento fabricado en fundición de aluminio. Placa portaequipo fabricado en aluminio laminado. El sistema óptico y portaequipo tienen ambientes independientes.

 La cubierta es de cristal templado de 8 mm de espesor, rodeado con una empaquetadura de silicona, lo que asegura un alto grado de hermeticidad. La pernería es de acero inoxidable.

 Equipada con una lámpara de 150 Watts. Unidad de Medida

La unidad de medida de los equipos de iluminación será por UND (Unidad).

(28)

Norma de Medición

Forma de Pago

 03.06 LUMINARIA E

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el interior del Campo Deportivo, que deberán tener características técnicas iguales o similares a la luminaria RL – 40 E 1 x 400 Watts.

Ref. Marca: JOSFEL Modelo: RL – 40E Descripción Técnica

Será del tipo colgante en techo.

 El reflector está fabricado en plancha de aluminio extrapuro especular y martillado, facetado, está diseñado para optimizar el proceso de reflexión y concentrar la mayor cantidad de flujo luminoso en el área requerida logrando iluminancias altas a grandes distancias debido al ángulo de asimetría del reflector (45º) y restricción del brillo (control de deslumbramiento).

 El cuerpo viene fabricado en plancha de aluminio. Posteriormente es tratada con pintura epóxica y es esmaltado al horno en color negro mate, este tratamiento garantiza resistencia contra la corrosión en zonas industriales costeras. El sistema óptico está protegido por un vidrio de cristal templado de 5.5 mm de espesor, con una empaquetadura de Hypalon que asegura un grado de hermeticidad del sistema óptico de un IP 65.

 El portaequipo está adosado al reflector fabricado en plancha de acero de 0.9 mm de espesor, bonderizada, con base anticorrosiva y acabado con esmalte al horno en color negro mate.

(29)

 El sistema de fijación permite la orientación del reflector, a través de manijas de fácil maniobra. La luminaria está provista de una horquilla que va fijada a la base.

 Está equipada con una lámpara de vapor sodio tubular de 400 Watts.

Forma de Pago

 03.07 LUMINARIA F

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en los Vestuarios, Tribunas, Salas de Prensa, Salas de TV, Módulos Deportivos, Corredores Internos y Servicios Higiénicos, que deberán tener características técnicas iguales o similares a la luminaria AHR – Z.

Será del tipo hermética para adosar al techo.

 La luminaria AHR – Z, posee una grado de hermeticidad IP-65, que lo hace hermético al polvo y al agua.

 Está compuesto por un cuerpo fabricado en poliéster reforzado con fibra de vidrio. La pantalla portaequipo es de plancha de acero, fosfatizada y pintada con esmalte blanco al horno. Está equipado con un difusor de policarbonato.

 La hermeticidad se obtiene por medio de una empaquetadura a lo largo de la ranura de acoplamiento y ganchos para asegurar un ajuste perfecto con el difusor o cubierta. Viene con 2 lámparas de 36 watts cada una. Unidad de Medida

(30)

Forma de Pago

 03.08 LUMINARIA FM

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en los Vestuarios, Tribunas, Salas de Prensa, Salas de TV, Módulos Deportivos, Corredores Internos y Servicios Higiénicos, que deberán tener características técnicas iguales o similares a la luminaria AHR – Z.

Será del tipo hermética para adosar al techo.

 La luminaria AHR – Z, posee una grado de hermeticidad IP-65, que lo hace hermético al polvo y al agua.

 Está compuesto por un cuerpo fabricado en poliéster reforzado con fibra de vidrio. La pantalla portaequipo es de plancha de acero, fosfatizada y pintada con esmalte blanco al horno. Está equipado con un difusor de policarbonato.

 La hermeticidad se obtiene por medio de una empaquetadura a lo largo de la ranura de acoplamiento y ganchos para asegurar un ajuste perfecto con el difusor o cubierta. Viene equipado con sockets, balasto electrónico, condensadores y cableado con conductores THW-18 – 105º C. Viene equipado con un kit de conversión de emergencia.

 Viene con 2 lámparas de 36 watts cada una. Unidad de Medida

(31)

Forma de Pago

 03.09 LUMINARIA G

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el nivel medio y nivel superior de la fachada, que deberán tener características técnicas iguales o similares a la luminaria Aran 1 x 250 Watts.

Será del tipo reflector para adosar a pared.

 El cuerpo viene fabricado en aluminio inyectado de 2.00 mm de espesor. Posteriormente acabado con pintura electrostática color negro mate y secado al horno.

 El portaequipo viene alojado en el interior del reflector en una placa portaequipo en plancha de acero de 0.9 mm de espesor, con tratamiento de zincado y tropicalizado. Equipo de encendido cableado mediante cable siliconado. Ingreso de cable alimentador mediante prensaestopa.

 El sistema de fijación permite la orientación del reflector, a través de manijas de fácil maniobra. El reflector está provisto de una lira fabricada en platina de fierro pintado en color negro y fijado a la base.

Forma de Pago

 03.10 LUMINARIA I

(32)

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en interior del Campo Deportivo, que deberán tener características técnicas iguales o similares a la luminaria Copa A – T 1 x 400 Watts HIT / HST E40 VVG I IP65.

Ref. Marca: ZUMBOTEL Modelo: COPA A Descripción Técnica

Será del tipo colgante en techo.

 Lámpara de reflexión para techos altos, montaje superior 1/400 Watts, para HIT, con balastro magnético de bajas perdidas, carcasa IP65 de aluminio fundido al chorro de arena natural con estructura acanalada para una mejor disipación del calor; lámpara optimizada en reflector martillado; difusor de cristal reforzado, que puede suspenderse y se monta mediante muelles de cierre; conexión mediante bloque terminal de 5 polos; dos racores atornillados para paso en bucle; montaje con casquillo de fijación premontado; de dimensiones 580 x 334 x 260 mm. Peso aproximado de 15.3 Kg.

 Viene equipado con un sistema motorizado (Luxifts) que permite un seguro y fácil mantenimiento de la luminaria hasta 25 metros de altura.

 Está equipada con una lámpara de vapor sodio tubular de 400 Watts, Corriente de iluminación total:48000 lúmenes, Índice de reproducción de los colores 2B, Potencia de conexión 434 W Lambda igual a 0.37

Forma de Pago

 03.11 LUMINARIA J

(33)

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en todas las escaleras del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria RSP – 2 de 2 x 18 Watts.

Será del tipo adosada a las escaleras.

 Reflector para adosar de múltiples usos, dado su elevado rendimiento, ahorro de energía y gran resistencia mecánica, por ser fabricado en aluminio y policarbonato irrompible.

Cuerpo fabricado en aluminio con acabado esmaltado estructural al horno. Consta de dos cabeceras con aleación de aluminio colado.

 Difusor de policarbonato irrompible (antivandálico) estabilizado contra los rayos ultravioletas, sellado con silicona, lo cual permite un alto grado de protección y contra el ingreso de partículas, polvo y humedad.

 Placa porta equipo de acero fosfatizado y esmaltado al horno en color blanco. Esta placa soporta el espejo reflector de aluminio martillado de alta pureza (99.8%) brindando así un alto rendimiento lumínico, siendo al mismo tiempo soporte del equipo eléctrico.

 Está equipada con dos lámparas de 18 Watts cada una.

Forma de Pago

 3.12 LUMINARIA L

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en las Boleterías y los Servicios Higiénicos de las

(34)

Torres del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria Alpha Spot Adosado.

Es una luminaria de sección circular para adosar.

El sistema óptico tiene un reflector envolvente facetado de aluminio 99.9% puro, de una sola pieza embutida, con tratamiento electroquímico para abrillantarlo y anodizarlo.

Marco o bisel fabricado en plancha de acero fosfatizada, esmaltado secado al horno.

Cuerpo cilíndrico, protegido con vidrio arenado de 4mm de espesor.

 Está equipada con una lámpara ahorradora de 20 Watts. Unidad de Medida

Forma de Pago

 3.13 LUMINARIA EM1

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias de emergencia a utilizar en el Coliseo, que deberán tener características técnicas iguales o similares a la luminaria LE – AP.

Es una luminaria para adosar en la pared.

(35)

Está conformada por un cuerpo de plancha de acero laminada en frío de 0.6 mm de espesor, fosfatizada para protegerla contra la corrosión.

Cabeceras de plancha de acero laminada en frío de 2 mm de espesor.

Plancha de acrílico de 8 mm de espesor para la versión adosada en techo con señalización de emergencia por ambos lados.

 Está equipada con una lámpara fluorescente compacta (TC-D) de 26 Watts, incluye balastro de emergencia. Que actúa en caso de falla o corte de energía. Cumple con las especificaciones IEC 598.

Forma de Pago

 3.14 LUMINARIA EM2

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias de emergencia a utilizar en el Coliseo, que deberán tener características técnicas iguales o similares a la luminaria LE – AT.

Es una luminaria para adosar o colgante en el techo.

Está conformada por un cuerpo de plancha de acero laminada en frío de 0.6 mm de espesor, fosfatizada para protegerla contra la corrosión.

Cabeceras de plancha de acero laminada en frío de 2 mm de espesor.

Plancha de acrílico de 8 mm de espesor para la versión adosada en techo con señalización de emergencia por ambos lados.

(36)

 Está equipada con una lámpara fluorescente compacta (TC-D) de 26 Watts, incluye balasto de emergencia. Que actúa en caso de falla o corte de energía. Cumple con las especificaciones IEC 598.

Forma de Pago

 3.15 LUMINARIA 1

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el perímetro del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria Sunrise 1 x 150 Watts.

Es una luminaria anclada en un poste.

Posee un reflector de pantalla cóncava y de forma trapezoidal de aluminio laminado, inclinado 15º que determina la distribución de la intensidad luminosa.

Proyector de aluminio laminado abrillantado y anodizado, protegido con cristal templado arenado con haz de luz de 22ª, empotrado en el embone.

Grado de protección IP65. Cumple normas IEC 598.

 Está equipada con una lámpara de 150 Watts.

 La luminaria estará montada sobre un poste de fierro galvanizado de 5 metros.

(37)

Forma de Pago

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en el perímetro del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria Sunrise 1 x 150 Watts.

Posee un reflector de pantalla cóncava y de forma trapezoidal de aluminio laminado, inclinado 15º que determina la distribución de la intensidad luminosa.

Proyector de aluminio laminado abrillantado y anodizado, protegido con cristal templado arenado con haz de luz de 22ª, empotrado en el embone.

Grado de protección IP65. Cumple normas IEC 598.

 Está equipada con una lámpara de 150 Watts.

La luminaria estará montada sobre un poste de fierro galvanizado de 1.50 metros, estando este poste apoyado sobre el cerco metálico.

Forma de Pago

(38)

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en las áreas exteriores del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria Ares Simple.

Cuerpo fabricado en aluminio, sistema óptico sellado mediante cristal templado por medio de empaquetaduras y pernos de acero tipo Allen, acabado en color negro mate

Difusor de aluminio pintado en blanco sujeto mediante brazos al cuerpo y embone al poste.

Grado de protección IP65.

 Está equipada con una lámpara de halogenuro metálico tecnología cerámica de 150 Watts.

 Esta luminaria estará montada sobre un poste de fierro galvanizado de 10.00 metros de altura.

Forma de Pago

(39)

 3.18 LUMINARIA 4 Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en las áreas exteriores del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria Ares Doble.

Cuerpo fabricado en aluminio, sistema óptico sellado mediante cristal templado por medio de empaquetaduras y pernos de acero tipo Allen, acabado en color negro mate

Difusor de aluminio pintado en blanco sujeto mediante brazos al cuerpo y embone al poste.

Grado de protección IP65.

 Está equipada con una lámpara de halogenuro metálico tecnología cerámica de 150 Watts.

Forma de Pago

(40)

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de las luminarias a utilizar en las Boleterías del Coliseo, que deberán tener características técnicas iguales o similares a la luminaria PLG 1 x 150 Watts.

Es una luminaria decorativa para interiores y exteriores.

Reflector de aluminio anodizado martillado, diseñado especialmente para radiación asimétrica de la luz. Cubierta de reflector de cristal templado de 5 mm de espesor, resistente al impacto y choques térmicos.

Porta equipo de plancha de acero laminada en frío, fosfatizada y acabado con esmalte al horno. Grado de hermeticidad IP65.

 Está equipada con una lámpara de halogenuro metálico (HIT-DE) de 150 Watts.

Forma de Pago

 3.20 KIT DE CONVERSION DE

EMERGENCIA Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del kit de conversión de emergencia diseñado para los ítems 3.02 Luminaria AM y 3.08 Luminaria FM, que deberán tener características técnicas iguales o similares al Kit de Conversión Legrand 61840.

(41)

Este kit está concebido para integrarse en luminarias fluorescentes lineales, tal como son las luminarias indicadas, tiene mínimo consumo de potencia y mayor ahorro de energía.

Posee Clase II, es decir es envolvente en material plástico auto extinguible que garantiza la seguridad de los usuarios. Posibilidad de telemando para puesta en reposo y para verificar el estado de la luminaria.

Led verde de testigo de carga. Acumuladores Ni-Cd de alta temperatura. Bornes de telemando protegidas contra conexión accidental.

 Tensión de red 230 Voltios, 50 /60 Hz, Consumo 6.5 Watts, Frecuencia 20 – 30 KHz, Tiempo de carga 24 horas, Autonomía de una (01) hora. Unidad de Medida

Forma de Pago

 3.21 SISTEMA MOTORIZADO

( LUXLIFT ) Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del sistema motorizado (Luxlift) que se utilizará en el ítem 3.10 Luminaria I, que deberán tener características técnicas iguales o similares al Sistema Motorizado Luxlift YBC03168.

Este sistema motorizado Luxlift esta diseñado para un seguro y fácil mantenimiento de luminarias de hasta 25 metros de altura, posee larga duración gracias a su alta fiabilidad, tiene parada automática cuando la luminaria alcanza el suelo u otro apoyo, función de paro por sobrecarga, cables de suspensión de acero inoxidable.

(42)

Soporta luminarias entre 5 y 20 kilos, su longitud de descenso es de 25 metros, su velocidad de ascenso o descenso es de 2.9 – 3.9 metros / minuto.

Posee 230 Voltios de voltaje, 50 Hz de frecuencia de operación, su potencia es de 112 Watts, la corriente es de 0.55 Amperios, su peso neto es de 12 kilos y sus dimensiones son 438 x 248 x 298 mm.

 Posee Clase de Protección IP 20 / IP 54, Clase de aislamiento Clase 1, la suspensión se realizada mediante un cable acero inoxidable SUS304 de diámetro 2”.

Forma de Pago

4.00 SISTEMA DE SONIDO

 4.01 SISTEMA INALAMBRICO CON

RECEPTOR UHF DOS ANTENAS DESMONTABLES, CON TRANSMISOR DE MANO

(43)

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del micrófono y el receptor a utilizar en el sistema de sonido, que deberán tener características técnicas iguales o similares al de la referencia. La instalación, pruebas finales y puestas en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado.

Ref.

Marca: TOA Micrófono, Modelo: WM5270; Receptor Modelo: WT58000. Descripción Técnica

Será del tipo inalámbrico, de banda UHF multifrecuencia (64 frecuencias, canales seleccionables), sistema Diversity con doble antena desmontable para instalación remota, conexiones de antena loop para enlazar dos o más receptores con antenas compartidas, micrófono de mano cardioide, dinámico.

Receptor programable, con pantalla LCD, Transmisor de mano con pantalla LCD Multifunción sincronización automática

Para el Receptor:

 Requerimiento de potencia: corriente alterna 220 V 60HZ Salida de mezcla: MIC: -60 dB, 600 Ohmios, balanceado, tipo de conector XLR-3-31, LINEA: -20 dB, 600 Ohmios, desbalanceado, Jack telefónico. Entrada de mezcla: -20 dB, 10 kilo Ohmios, desbalanceado. Antena tipo látigo.

 Entrada de antena: 75 Ohmios, Conector BNC, 9 Voltios Corriente discontinua. Salida de antena: 75 Ohmios, Conector BNC. Tono de frecuencia 32768 kHz.

Para el Micrófono Dinámico de Mano:

 Micrófono dinámico, tipo cardioide, Máximo nivel de salida 142 dB SPL, tipo de batería LR6 (AA). Rango de operación: 3 – 120 metros aprox.

 Baterías recargables, incluye cargador de baterías. Con indicador de batería baja.

 Con porta micrófono (con adaptador, caja de almacenaje, tapón). Compatible con el Receptor TOA WT - 5800

La unidad de medida de los elementos del sistema de sonido será por UND (Unidad).

(44)

Será por unidad y quedan comprendidos todos los materiales y accesorios necesarios para su instalación.

Forma de Pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa aprobación del supervisor quien velará por la correcta instalación de los equipos, materiales y accesorios para su correcto funcionamiento.

 4.02 ANTENA

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de la antena inalámbrica a utilizar en el sistema de sonido, que deberán tener características técnicas iguales o similares al de la referencia. La instalación, prueba final y puesta en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado.

Ref.

Marca: TOA Modelo: YW - 4500 Descripción Técnica

Será del tipo inalámbrico, de banda UHF bipolar interna.  Montada en la pared.

 Potencia suministrada por la unidad del receptor mediante cable coaxial.  Construida por señal repetidora de radio frecuencia.

 Compatible con el Receptor del ítem 4.01, de las especificaciones tecnicas.  Conexión asistida por cable Coaxial RG-11/U Longitud Max. 50m

La unidad de medida de los elementos del sistema de sonido será por UND (Unidad).

(45)

Forma de Pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa aprobación del supervisor quien velará por la correcta instalación de antena y su correcto funcionamiento.

 4.03 MICROFONO

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del micrófono a utilizar en el sistema de sonido, que deberán tener características técnicas iguales o similares al de la referencia. La instalación, prueba final y puesta en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado.

Ref.

Marca: AUDIO TECNICA Modelo: PRO - 41 Descripción Técnica

 Micrófono dinámico cardioide, con frecuencia de respuesta 90 – 16000 hz, sensibilidad de circuito abierto de -55 dB (1.7 mV), impedancia de 300 Ohms, Conector de salida integral 3-pines de tipo XLRM. Interruptor Magnalock encendido/apagado.

 Sus dimensiones son: 53.1 mm de diámetro por 185 mm aprox. de largo. Su peso aproximado es de 304 gramos.

La unidad de medida de los elementos del sistema de sonido será por UND (Unidad). Norma de Medición

Forma de Pago

(46)

 4.04 REPRODUCTOR DE CDS Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del reproductor de CD’s a utilizar en el sistema de sonido, que deberán tener características técnicas iguales o similares al de la referencia. La instalación, prueba final y puesta en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado.

Ref.

Marca: NUMARK Modelo: CDN - 25. Descripción Técnica

 Se trata de un reproductor de CD’s dual montable, salida digital, control de pitch, botones de goma y protección de goma en los botones.

 Rueda interactiva búsqueda/pitch al toque de un dedo, +/-8 / +/- 16 % de pitch control aprox. función apagado automático, compatible con CDR. Protector de interruptor de encendido. Reproductor MP3 CD – RW, RDA y CD - RWDA Unidad de Medida

La unidad de medida de elementos del sistema de sonido será por UND (Unidad). Norma de Medición

Forma de Pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa aprobación del supervisor quien velará por la correcta instalación de reproductor y su correcto funcionamiento.

 4.05 CAJA DIRECTA (DIRECT BOX) TRANSFORMADOR DE IMPEDANCIA PARA CONVERSION DE SEÑAL

DESBALANCEADA EN SEÑAL BALANCEADA Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, de la caja convertidora de señal igual o similar al de la referencia. La instalación, prueba final y puesta en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado.

(47)

Ref.

Marca: WHIRLWIND Modelo: IMP – 2 Descripción Técnica

 Se trata de una caja directa para convertir la señal de línea de impedancia desbalanceada a señal balanceada de micrófono.

 Vienen con dos Jacks de ¼” de entrada/salida alta paralelo los cuales proporcionan los medios de entrada y de bucle a través de la fuente de señal, colocadas en paralelo.

 Viene con un Jack XLR en la salida baja Z. Un conector macho XLR proporciona una baja impedancia (150 Ohmios). Salida balanceada adecuada para la conexión a una consola de mezclas.

 Desconecta la línea a tierra entre la entrada y la salida XLR cuando se encuentra en posición “LIFT”. La línea a tierra se repone cuando se encuentra en posición “GND”.

La unidad de medida de elementos del sistema de sonido será por UND (Unidad). Norma de Medición

Forma de Pago

El pago se hará por unidad de medida y precio unitario definido en el presupuesto y previa aprobación del supervisor quien velará por la correcta instalación de la caja Convertidora de Señal y su correcto funcionamiento.

 4.06 CABLE DE BAJA IMPEDANCIA

(0.48 dBi por metro) Extensión del Trabajo

Esta partida comprende el suministro e instalación de todos los materiales según diseño, del cable balanceado de micrófono a utilizar en el sistema de sonido, que deberán tener características técnicas iguales o similares al de la referencia. La instalación, prueba final y puesta en marcha de este equipo debe ser coordinada directamente con el Proveedor de éste, a fin de determinar el montaje adecuado. Ref. Marca: BELDEN
