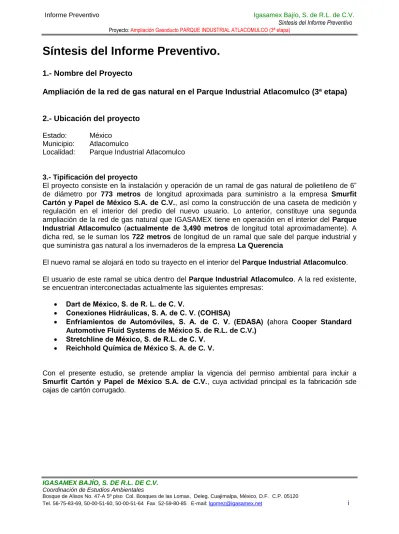

Síntesis del Informe Preventivo.

(1)

Síntesis del Informe Preventivo.

1.- Nombre del Proyecto

Ampliación de la red de gas natural en el Parque Industrial Atlacomulco (3ª etapa)

2.- Ubicación del proyecto

Estado: México Municipio: Atlacomulco

Localidad: Parque Industrial Atlacomulco

3.- Tipificación del proyecto

El proyecto consiste en la instalación y operación de un ramal de gas natural de polietileno de 6” de diámetro por 773 metros de longitud aproximada para suministro a la empresa Smurfit

Cartón y Papel de México S.A. de C.V., así como la construcción de una caseta de medición y

regulación en el interior del predio del nuevo usuario. Lo anterior, constituye una segunda ampliación de la red de gas natural que IGASAMEX tiene en operación en el interior del Parque

Industrial Atlacomulco (actualmente de 3,490 metros de longitud total aproximadamente). A

dicha red, se le suman los 722 metros de longitud de un ramal que sale del parque industrial y que suministra gas natural a los invernaderos de la empresa La Querencia

El nuevo ramal se alojará en todo su trayecto en el interior del Parque Industrial Atlacomulco.

El usuario de este ramal se ubica dentro del Parque Industrial Atlacomulco. A la red existente, se encuentran interconectadas actualmente las siguientes empresas:

 Dart de México, S. de R. L. de C. V.

 Conexiones Hidráulicas, S. A. de C. V. (COHISA)

 Enfriamientos de Automóviles, S. A. de C. V. (EDASA) (ahora Cooper Standard Automotive Fluid Systems de México S. de R.L. de C.V.)

 Stretchline de México, S. de R.L. de C. V.  Reichhold Química de México S. A. de C. V.

Con el presente estudio, se pretende ampliar la vigencia del permiso ambiental para incluir a

Smurfit Cartón y Papel de México S.A. de C.V., cuya actividad principal es la fabricación sde

(2)

IGASAMEX BAJÍO, S. DE R.L. DE C.V.

3.- Coordenadas geográficas (aproximadas)

Tramo de polietileno (ramal a la planta de SMURFIT)

: Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste)

1 Punto de interconexión con la red de gas existente en el Parque Industrial atlacomulco, sobre la Av. Gutiérrez Sanchez Colín, a un costado del camellón central, casi en el

cruce con la Av. Maximino Montiel Olmos, frente a la Estación de Medición y Regulación del punto de

interconexión. Con dirección al Sureste

2,525 19º 46’ 48.14” 99º 53’ 31.07”

2 Cambio de dirección hacia el Este para cruzar la Av. Gutiérrez Sánchez Colín

2,523 19º 46’ 36.98” 99º 53’ 22.77” 3 Cambio de dirección hacia el Noreste, siguiendo el contorno

de la curva de acceso a la calle

2,523 19º 46’ 36.95” 99º 53’ 21.36” 4 Cambio de dirección hacia el EsteNoreste, siguiendo la

calle, a un costado de la banqueta.

2,522 19º 46’ 37.57” 99º 53’ 20.74” 5 Cambio de dirección hacia el sur, a la planta de SMURFIT. 2,517 19º 46’ 39.40” 99º 53’ 11.54” 6 Caseta de medición y regulación a instalar en el interior del

predio de SMURFIT

2,517 19º 46’ 39.04” 99º 53’ 11.45”

La interconexión de éste ramal con la red de gas natural existente, será a través de una válvula de 6” que se instalará mediante un Hot Tap durante los trabajos de construcción de la red de gas, que se ubicará sobre el arroyo vehicular de la av. Gutiérrez Sanchez Colín, frente a la Estación de Medición y Regulación principal del punto de interconexión con el gasoducto de 16” de TEJAS GAS DE TOLUCA.

Red de polietileno existente (Parque Industrial Atlacomulco)

REGISTRO Y CASETA DE INTERCONEXIÓN

0 Registro del punto de interconexión con el ducto de 16” de TEJAS GAS DE TOLUCA

2,527 19º 46’ 46.11” 99º 53’ 32.18” 1 Caseta de interconexión principal (existente) ubicada sobre

terreno no pavimentado

2,528 19º 47’ 47.41” 99º 53’ 32.95” 2 Salida a la calle 6 (Av. Maximino Montiel Olmos), donde se

bifurca en dos ramales, uno hacia el suroeste (para DART y COHISA) y otro hacia la avenida principal del parque

industrial.

(3)

Red de polietileno existente (Parque Industrial Atlacomulco) (Cont.) : Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste)

RAMAL A DART y COHISA

3 Desde la válvula de corte con cambio de dirección hacia el Suroeste, el ramal continúa alojado bajo el arroyo vehicular de la

Av. Maximino Montiel Olmos, hasta el disparo hacia la planta de DART

2,528 19º 46’ 41.08” 99º 53’ 45.45”

4 Cambio de dirección formando un arco hacia el Noroeste, siguiendo la forma de la curva que toma la calle, rumbo a la planta de COHISA

2,528 19º 46’ 40.75” 99º 53’ 45.41” 5 Cambio de dirección para cruzar la calle hacia la planta de COHISA 2,534 19º 46’ 42.01” 99º 53’ 52.07” 6 Caseta en planta del usuario COHISA 2,534 19º 46’ 43.27” 99º 53’ 51.21”

RAMAL A EDASA (Cooper)

7 Del tramo que sale de la caseta de interconexión principal, en la bifurcación hacia la avenida principal del parque industrial, formando un arco hacia el Sureste, siguiendo la forma de la curva

que toma la calle Maximino Montiel Olmos, hasta el cambio de dirección hacia el Noreste, rumbo al camellón central de la

avenida principal.

2,525 19º 46’ 47.96” 99º 53’ 31.37”

8 Punto donde se bifurca en dos ramales por medio de una “T”, un ramal hacia el Noroeste y el otro hacia el Sureste, ambos alojados a un costado del camellón central de la Av. Gutiérrez

Sanchez Colín.

2,525 19º 46’ 48.14” 99º 53’ 31.03”

9 Disparo hacia el Noreste, para cruzar la Av. Gutiérrez Sánchez Colín e internarse en el predio de EDASA

2,526 19º 46’ 31.17” 99º 53’ 18.39” 10 Caseta en planta del usuario EDASA 2,526 19º 46’ 31.66” 99º 53’ 17.51”

RAMAL PRINCIPAL

11 Del punto donde se bifurca en dos ramales por medio de una “T”, continuando hacia el Noroeste, hasta el cruce de la Av. Gutiérrez

Sánchez Colín con la Calle 14, donde inicia un cambio de dirección hacia el norte, siguiendo la curvatura de la avenida

principal.

2,525 19º 46’ 56.82” 99º 53’ 37.55”

12 Ligero cambio de dirección hacia el norte, siguiendo en línea recta la avenida principal del parque industrial

2,521 19º 47’ 00.92” 99º 53’ 39.10” 13 Cambio de dirección hacia el Nornoroeste, rumbo a la carretera a

San Felipe del Progreso, siguiendo la curvatura de la avenida

2,519 19º 47’ 07.75” 99º 53’ 39.10” 14 Ligero cambio de dirección hacia el Noroeste siguiendo en línea

recta sobre la avenida principal. Continúa alojado en el arroyo vehicular, a un costado del camellón central.

2,521 19º 47’ 09.28” 99º 53’ 39.84”

15 Cambio de dirección hacia el norte, para internarse en el camellón central.

(4)

Red de polietileno existente (Parque Industrial Atlacomulco) (Cont.)

: Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste) RAMAL A STRETCHLINE

18 Sobre la avenida principal, rumbo al Noroeste, disparo hacia la planta de STRETCHLINE.

2,528 19º 46’ 55.37” 99º 53’ 36.44” 19 Caseta en planta del usuario STRETCHLINE 2,528 19º 46’ 55.10” 99º 53’ 36.90”

RAMAL A REICHHOLD

20 Punto de interconexión con la red de gas existente en el Parque Industrial (válvula de corte ubicada sobre el camellón lateral de la carretera Atlacomulco-El Oro, a la altura de la entrada principal al

Parque Industrial Atlacomulco (Av. Gutiérrez Sanchez Colín) frente a las inatalaciones de PEPSICO, junto a la válvula que conecta el ramal hacia La Querencia, rumbo al Suroeste.

2,518 19º 47’ 15.93” 99º 53’ 44.54”

21 Ligero cambio de dirección hacia el Oestenoroeste (sobre el DDV de la carretera Atlacomulco-El Oro)

2,518 19º 47’ 14.71” 99º 53’ 46.37” 22 Cambio de dirección hacia el Norte, rumbo a la planta de

REICHHOLD

2,517 19º 47’ 11.26” 99º 53’ 51.85” 23 Caseta de medición y regulación a instalar en el interior del predio

de REICHHOLD

2,517 19º 47’ 11.70” 99º 53’ 52.25”

Fuente: Datos propios obtenidos de la fotografía aérea de Google Earth.

Red de polietileno existente (Ramal a La Querencia)

: Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste) RAMAL A LA QUERENCIA

20 Punto de interconexión con la red de gas existente en el Parque Industrial (válvula de corte ubicada sobre el camellón

lateral de la carretera Atlacomulco-El Oro, a la altura de la entrada principal al Parque Industrial Atlacomulco (Av. Gutiérrez Sanchez Colín) frente a las inatalaciones de

PEPSICO, rumbo al EsteNoreste.

2,518 19º 47’ 15.93” 99º 53’ 44.54”

21 Ligero cambio de dirección hacia el Noreste, continuando por la lateral de la carretera (de terracería) dentro del mismo DDV

d la carretera Atlacomulco-El Oro.

2,518 19º 47’ 17.24” 99º 53’ 42.61”

22 Cambio de dirección hacia el Nornoreste, siguiendo la curva del camino de terracería

2,517 19º 47’ 19.01” 99º 53’ 40.71” 23 Cambio de dirección hacia el Nornoroeste, siguiendo el

camino de terracería

(5)

Red de polietileno existente (Ramal a La Querencia) (Cont.) : Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste)

24 Ligero cambio redirección hacia el Noroeste 2,518 19º 47’ 23.05” 99º 53’ 42.64” 25 Cambio de dirección hacia el Oeste noroeste 2,518 19º 47’ 25.54” 99º 53’ 44.93” 26 Cambio de dirección hacia el Noroeste, para cruzar por

perforación direccional el Río Lerma.

2,517 19º 47’ 25.78” 99º 53’ 46.41” 27 Cambiio de dirección hacia el OesteNoroeste, sobre el

2,519 19º 47’ 28.55” 99º 53’ 49.17” 28 Ligero cambio de dirección hacia el Noroeste, siguiendo el

2,519 19º 47’ 28.94” 99º 53’ 50.06” 29 Ligero cambio de dirección hacia el Nornoroeste, siguiendo

el camino de terracería

2,520 19º 47’ 29.23” 99º 53’ 50.22” 30 Cambio de dirección hacia el Oestenoroeste, siguiendo el

2,521 19º 47’ 31.07” 99º 53’ 51.39” 32 Cambio de dirección hacia el Nornoreste, hacia los

invernaderos

2,522 19º 47’ 31.73” 99º 53’ 51.82” 33 Caseta en planta del usuario LA QUERENCIA 2,522 19º 47’ 32.46” 99º 53’ 51.36”

4.- Superficie total requerida para el proyecto

El ducto considerado para la presente ampliación estará alojado en las calles interiores del parque industrial, el área total del trayecto del gasoducto con 0.5 m de franja de afectación es de aproximadamente 446.5 m2.

Para la caseta de medición y regulación en el interior del predio de la empresa contratante se requiere de una superficie máxima de 60 m2.

Dimensiones aproximadas del proyecto (ampliación)

Longitud total del tramo de polietileno (disparo a SMURFIT): 773 metros Longitud Total 773 metros

Superficie de afectación del ducto (0.5 m): 386.5 m2

(6)

5.- Señalar a qué supuesto del artículo 31 de la LGEEPA y 29 de su REIA se ajustan

sus obras y actividades del proyecto que pretende realizar.

Marcar con una X el supuesto en el que considera que su proyecto se ajusta:

Fracción Supuesto

Las obras y/o actividades se

ajustan a:

X I

Existan normas oficiales mexicanas u otras disposiciones que regulen, todos los impactos ambientales relevantes que puedan producir las obras o actividades.

-- II

Las obras o actividades de que se trate estén expresamente previstas por un plan parcial de desarrollo urbano o de ordenamiento ecológico que haya sido evaluado y autorizado por la Secretaría de Medio Ambiente y Recursos Naturales en los términos del artículo 32 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente. -- III Se trate de instalaciones ubicadas en parques industriales autorizados

por la Secretaría de Medio Ambiente y Recursos Naturales.

Para el presente proyecto, IGASAMEX establece que las obras y/o actividades se ajustan al supuesto de la fracción I del artículo 31 de la Ley General del Equilibrio Ecológico y la Protección

al Ambiente, así como al 29 de su Reglamento en materia de Evaluación del Impacto Ambiental,

razón por la cual en el presente documento se desarrollarón los incisos 1 al 3 y 3.1 del apartado VII.3 INFORMACIÓN de la Guía para la presentación del Informe Preventivo, por lo que se presenta evidencia de que las acciones o medidas que se proponen para prevenir y mitigar todos los impactos ambientales significativos o relevantes derivaran de normas oficiales mexicanas, u otras disposiciones que regulan las emisiones, descargas, el aprovechamiento de recursos naturales, etc.

De acuerdo con la tabla anterior, el presente proyecto tiene vinculación con la Norma Oficial Mexicana NOM-129-SEMARNAT-2006 Redes de Distribución de Gas Natural, publicada en el Diario Oficial de la Federación el 17 de julio de 2007. Así mismo en el capitulo II, se enlistan las Normas Oficiales Mexicanas que se deberán considerar como instrumentos reguladores para las diversas etapas de desarrollo de esta obra.

Consideramos que por su ubicación, dimensiones, características y alcances, el proyecto no causará impactos significativos, que puedan causar desequilibrio ecológico y no rebasará los límites ambientales de la zona teniendo como limite una zona de influencia 100 metros a ambos lados de la trayectoria del ducto.

Por antes expuesto, se presenta el presente Informe Preventivo, de conformidad con los artículos: 29 y 31 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente, así como 29, 30, 31, 32 y 33 del Reglamento en materia de Evaluación del Impacto Ambiental, y de la fracción 4.1.1 de la Norma Oficial Mexicana NOM-129-SEMARNAT-2006 Redes de Distribución de Gas

Natural.

(7)

6.- Consideraciones previas

 El proyecto se pretende realizar dentro del Parque Industrial Atlacomulco, en Atlacomulco, estado de México, el cual se encuentra casi totalmente urbanizado.

 La red de gas natural existente en el Parque Industrial Atlacomulco, de 8, 6 y 3” de diámetro y

4.2 kilómetros de longitud (3,490 metros del parque y 722 metros de La Querencia), es

operada por IGASAMEX y fue autorizada originalmente mediante oficio No. S.G.P.A./DGIRA.DEI.-0841.03, de fecha 28 de noviembre de 2003 (Clave 15EM2003G0024).

 El ramal de 8” de diámetro y 722 metros de longitud, es operado por IGASAMEX y fue autorizado mediante oficio No. S.G.P.A./DGIRA.DEI.-2471.04, de fecha 30 de septiembre de 2004 (Clave 15EM2004G0021). Dicho ramal está conectado a la red de gas natural del Parque

Industrial Atlacomulco y suministra gas natural a los invernaderos de la empresa La

Querencia.

 Por último, mediante oficio clave S.G.P.A./DGIRA/DG/1712/10 de fecha 9 de marzo de 2010, la DGIRA autorizó un ramal adicional de 6” y 290 metros de longitud para interconectar a la empresa Reichhold, bajo la clave 15EM2010I0009.

 La presente ampliación pretende interconectar a la empresa ubicada en el mismo parque industrial, mediante un ramal de polietileno de aproximadamente 773 metros de longitud y 6” de diámetro.

 El sistema trabajará a baja presión (100 psi) por tratarse de tubería de polietileno.

 El proyecto cumple con los requisitos señalados en la NOM-129-SEMARNAT-2006 Redes de Distribución de Gas Natural, publicada en el Diario Oficial de la Federación el 17 de julio de 2007.

 Dicho gasoducto, será diseñado, construido y operado de acuerdo a las normas mexicanas

NOM-007-SECRE-2010 “Transporte de gas natural” y NOM-003-SECRE-2002 “Distribución de

gas natural y gas licuado de petróleo por ductos”.

Debido a lo antes expuesto, se considera que las obras y/o actividades del proyecto se ajustan al supuesto de la fracción I.

7.- Principales medidas de prevención y/o mitigación propuestas

Siendo el caso de que las obras y actividades del proyecto se ajustan a la fracción I, las medidas de prevención y/o mitigación propuestas derivan de normas oficiales mexicanas u otras disposiciones que regulen todos los impactos ambientales significativos.

(8)

Etapa de preparación del sitio y construcción

Componente ambiental

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo

Calidad del AIre

Uso de agroquímicos y/o fuego para controlar y retirar malezas de la franja de afectación Contaminación de suelo Contaminación del aire No se permitirá su uso NOM-129-SEMARNAT-2006 Suelo Salud Mantenimiento preventivo de vehículos y maquinaria Contaminación de suelo Emisiones de ruido  Revisión mecánica de los motores, vehículos y máquinas.  Se efectuará en talleres establecidos, quedando prohibido hacerlo en la franja de afectación. NOM-129-SEMARNAT-2006 Suelo Generación de residuos considerados como peligrosos de acuerdo a la Norma Oficial Mexicana NOM-052-SEMARNAT-2005 Contaminación de suelo Deben manejarse y disponerse conforme a lo establecido en la Ley General del Equilibrio Ecológico y la Protección al Ambiente, su reglamento en materia de residuos peligrosos, la Ley General para la Prevención y Gestión Integral de los Residuos y demás ordenamientos jurídicos aplicables. NOM-129-SEMARNAT-2006 NOM-052-SEMARNAT-2005 Suelo

Calidad del aire Paisaje Generación de residuos sólidos urbanos y residuos de manejo especial Contaminación de suelo Alteración del paisaje  Se deben depositar en contenedores con tapa, colocados en sitios estratégicos al alcance de los trabajadores, y trasladarse al sitio que indique la autoridad local competente para su disposición, con la periodicidad necesaria para evitar su acumulación, generación de lixiviados y la NOM-129-SEMARNAT-2006

(9)

desarrollo de fauna nociva.  Al terminar la obra y antes de iniciar la operación o al terminar cualquier trabajo de mantenimiento, la franja de afectación debe quedar libre de residuos sólidos urbanos y de manejo especial. Suelo Paisaje

Apertura de zanjas _{Alteración de la} calidad del suelo Alteración del paisaje

Ajustarse a los trazos autorizados para evitar afectaciones diferentes a las presentadas en el Informe Preventivo. NOM-129-SEMARNAT-2006 Suelo Paisaje

Caminos de acceso _{Compactación del} suelo Pérdida de la capa superficial Alteración del entorno Deberán utilizarse los caminos de acceso ya existentes. NOM-129-SEMARNAT-2006 Suelo Paisaje Instalación de campamentos, almacenes, oficinas y patios de maniobra, Alteración de la calidad del suelo

Deben ser temporales y ubicarse en zonas ya perturbadas, preferentemente aledaños a la zona urbana. Una vez concluida la obra, se deben desmantelar las instalaciones y rehabilitar el área. NOM-129-SEMARNAT-2006 Suelo Aguas subterráneas Salud Generación de aguas

sanitarias Contaminación de _{suelo y mantos} freáticos

Se instalarán sanitarios portátiles en cantidad suficiente para todo el personal, además de contratar los servicios del personal

especializado que les dé mantenimiento periódico y haga una adecuada disposición a los residuos generados. NOM-129-SEMARNAT-2006 Aguas subterráneas

Consumo de agua _{Abatimiento del} manto freático

Se utilizará agua tratada y/o adquirida.

(10)

IGASAMEX BAJÍO, S. DE R.L. DE C.V. se deberá proceder a la remediación del suelo conforme a la normatividad vigente aplicable. Suelo Paisaje Generación de

material excedente Alteración de la _{calidad del suelo.} Alteración del paisaje En el caso del material excedente producto de la excavación de las zanjas que no sea utilizado para el relleno de las mismas, éste debe ser manejado y dispuesto en los sitios que indique la autoridad local competente. NOM-129-SEMARNAT-2006 Aire Salud

Dispersión de polvos _{Contaminación de} aire

Generación y emisión de polvos a la atmósfera

Para los materiales producto de la excavación que permanezcan en la obra se deberán aplicar las medidas necesarias para evitar la dispersión de polvos NOM-129-SEMARNAT-2006

Suelo Uso de aditivos _{Contaminación de} suelo

Se deben tomar las medidas preventivas para que en el uso de soldaduras, solventes, aditivos y materiales de limpieza, no se contamine el agua y/o suelo. NOM-129-SEMARNAT-2006

Suelo Hallazgo de restos arqueológicos, residuos, maquinaria enterrada, etc.

Alteración de la calidad del suelo Daños al patrimonio histórico Actuar de conformidad a la legislación y normatividad vigentes aplicables. NOM-129-SEMARNAT-2006

Suelo Uso de caminos _{Compactación del} suelo

Se deben utilizar los caminos secundarios, brechas o terracerías ya establecidos en el sitio del proyecto, para permitir el acceso de maquinaria, con el fin de evitar la apertura de nuevos caminos y el derribo innecesario de la vegetación circundante. NOM-129-SEMARNAT-2006

No se podrán iniciar actividades en la franja de afectación del proyecto, sin antes contar con las autorizaciones correspondientes.

(11)

Los sitios que hayan sido afectados por la instalación y construcción de la red de distribución, se deben restaurar a sus condiciones originales, urbanas y naturales, una vez concluidos los trabajos.

Etapa de operación y mantenimiento

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo Paisaje Apertura de zanjas para el mantenimiento de la red de distribución, Remoción del suelo Alteración del entorno  Ajustarse a los trazos autorizados

 Contar con las autorizaciones correspondientes.  Aplicar las medidas necesarias para evitar la dispersión de polvos.

 Tomar las medidas preventivas para que en el uso de soldaduras, solventes, aditivos y materiales de limpieza, no se contamine el agua y/o suelo.

 Utilizar los caminos secundarios, para permitir el acceso de maquinaria

 Restaurar los sitios afectados a sus condiciones originales, urbanas y naturales, una vez concluidos los trabajos.

(12)

Etapa de abandono

Acción que puede ocasionar un impacto Impacto significativo o relevante Medida de prevención y/o mitigación Norma y/o disposición de la cual deriva la medida propuesta Suelo Paisaje Abandono de la tubería una vez que la red de distribución de gas natural o parte de ella deje de ser útil para los propósitos para los que fue instalada,

Alteración de la calidad del suelo y del entorno

Tomar las medidas necesarias para eliminar el gas, evitar hundimientos y daños ambientales. Cumplir con la legislación y normatividad vigentes aplicables. NOM-129-SEMARNAT-2006 Suelo Paisaje Abandono de las instalaciones superficiales cuando dejen de ser útiles para

los propósitos para los que fueron instalados

Alteración de la calidad del suelo y del entorno

Desmantelamiento y/o demolición de las instalaciones, restaurando dicho sitio a sus condiciones originales NOM-129-SEMARNAT-2006

Ésta etapa realmente no aplica, dadas las caracerísticas del proyecto.

El presente proyecto consiste en la ampliación del sistema de transporte de gas natural operado por IGASAMEX, que se encuentra instalado y en operación desde medidados del año 2004. Se localiza en el Parque Industrial Atlacomulco, en el municipio de Atlacomulco, Estado de

México.

El proyecto original fue autorizado mediante oficio clave S.G.P.A./DGIRA.DEI.-0841.03, de fecha 28 de noviembre de 2003, bajo la clave 5EM2003G0024 (En el Anexo 1 se adjunta copia del oficio resolutivo de referencia). Posteriormente, la DGIRA autorizó un ramal adicional que sale del Parque Industrial, interconectado a la red de gas existente y operada por IGASAMEX, para transportar gas natural a la empresa agroindustrial La Querencia, mediante oficio clave S.G.P.A./DGIRA.DEI.-2471.04, de fecha 30 de septiembre de 2004, bajo la clave 15EM2004G0021. Por último, mediante oficio clave S.G.P.A./DGIRA/DG/1712/10 de fecha 9 de marzo de 2010, la DGIRA autorizó un ramal adicional para interconectar a la empresa Reichhold, bajo la clave 15EM2010I0009.

El ducto de transporte que actualmente se encuentra en operación, es de polietileno PE-3408 SDR-11 de 3, 6 y 8” de diámetro nominal, y tiene una longitud total aproximada de 4.2 kilómetros (3,490 metros del parque y 722 metros de La Querencia) y opera a una presión de 100 psi (7.023 kg/cm2man).

(13)

8.- Estudio de Riesgo Ambiental

De acuerdo con lo señalado en el primer y segundo listados de actividades altamente riesgosas, publicados en el Diario Oficial de la Federación el 28 de marzo de 1990 y el 4 de mayo de 1992, respectivamente, la cantidad de reporte para considerar el proyecto como una actividad altamente riesgosa, es de 500 kilogramos.

Considerando únicamente el ramal objeto de la presente ampliación, con una longitud del ducto de polietileno de 773 metros aproximadamente, y una presión de operación de 100 psi, el cálculo de la cantidad de gas natural empacado en la tubería es de 68.28 kg, por lo que para el caso de dicho ramal no se alcanza la cantidad de reporte (se anexa hoja de excel con el cálculo del gas de

empaque), y por lo tanto no sería necesario presentar un Estudio de Riesgo Ambiental, de

acuerdo con lo señalado en el artículo 147 de la Ley General del Equilibrio Ecológico y la

Protección al Ambiente. Sin embargo, para fines prácticos se presenta el Estudio de Riesgo

Ambiental modalidad Ductos Terrestres (Nivel 0) como actualización del sistema completo,

abarcando toda la red de gas natural del Parque Industrial Atlacomulco (la red actualmente en operación y el ramal que se pretende ampliar).

CALCULO DEL GAS DE EMPAQUE (únicamente ramal nuevo de polietileno)

Longitud del Gasoducto 2,535.44 pie

Diametro Externo del gasoducto 6.626 pulg Espesor del gasoducto 0.602 pulg

Presión de operación 100 psig

Volumen de gas de empaque 3,171 pie3

Longitud del Gasoducto - pie Diametro Externo del gasoducto - pulg Espesor del gasoducto - pulg Presión de operación - psig Volumen de gas de empaque - pie3

Longitud del Gasoducto - pie Diametro Externo del gasoducto - pulg Espesor del gasoducto - pulg

Presión de operación - psig

Volumen de gas de empaque - pie3

EMPAQUE 3,171 pie3

90 m3

Densidad del aire 0.0764 lb/pie3

(14)

CALCULO DEL GAS DE EMPAQUE (red de gas en su totalidad)

Longitud del Gasoducto 2,535.44 pie POLIETILENO NUEVO (SMURFIT) Diametro Externo del gasoducto 6.626 pulg Ramal de 6"

Espesor del gasoducto 0.409 pulg Presión de operación 100 psig Volumen de gas de empaque 3,640 pie3

Longitud del Gasoducto 4,569.04 pie RED POLIETILENO PARQUE Diametro Externo del gasoducto 8.625 pulg Ramales de 8"

Longitud del Gasoducto 216.48 pie RED POLIETILENO PARQUE Diametro Externo del gasoducto 2.375 pulg Ramales de 2"

Espesor del gasoducto 0.216 pulg Presión de operación 100 psig Volumen de gas de empaque 44 pie3

Longitud del Gasoducto 2,368.16 pie POLIETILENO LA QUERENCIA Diametro Externo del gasoducto 8.625 pulg Ramal de 8"

Espesor del gasoducto 0.784 pulg Presión de operación

100 psig

Volumen de gas de empaque 6,391 pie3

EMPAQUE 29,788 pie3

844 m3

Densidad del aire 0.0764 lb/pie3

Gravedad específica gas natural 0.62

1,410.98 lb

(15)

Considerando los 4,212 metros aproximadamente de la red existente y actualmente en operación (de los cuales 722 metros corresponden al tramo para llevar gas natural a la planta de La

Querencia, y 3,490 metros para interconectar a los usuarios de la red de gas natural en el interior

del Parque Industrial Atlacomulco), más los 773 metros de la presente ampliación, la longitud total de la red de gas natural en el Parque Industrial Atlacomulco sería de 4,985 metros.

(16)

I. Integración

de

la

información

del

informe

preventivo.

I.1.- Datos de identificación del proyecto

Nombre del proyecto

“Ampliación de la red de gas natural en el Parque Industrial Atlacomulco (3ª etapa)”

Ubicación del proyecto

Estado: México Municipio: Atlacomulco

(17)

Coordenadas geográficas (aproximadas)

Tramo de polietileno (ramal a la planta de SMURFIT)

1 Punto de interconexión con la red de gas existente en el Parque Industrial atlacomulco, sobre la Av. Gutiérrez Sanchez Colín, a un costado del camellón central, casi en el

cruce con la Av. Maximino Montiel Olmos, frente a la Estación de Medición y Regulación del punto de

interconexión. Con dirección al Sureste

2,525 19º 46’ 48.14” 99º 53’ 31.07”

2 Cambio de dirección hacia el Este para cruzar la Av. Gutiérrez Sánchez Colín

2,523 19º 46’ 36.98” 99º 53’ 22.77” 3 Cambio de dirección hacia el Noreste, siguiendo el contorno

de la curva de acceso a la calle

2,523 19º 46’ 36.95” 99º 53’ 21.36” 4 Cambio de dirección hacia el EsteNoreste, siguiendo la

calle, a un costado de la banqueta.

2,522 19º 46’ 37.57” 99º 53’ 20.74” 5 Cambio de dirección hacia el sur, a la planta de SMURFIT. 2,517 19º 46’ 39.40” 99º 53’ 11.54” 6 Caseta de medición y regulación a instalar en el interior del

predio de SMURFIT

2,517 19º 46’ 39.04” 99º 53’ 11.45”

La interconexión de éste ramal con la red de gas natural existente, será a través de una válvula de 6” que se instalará mediante un Hot Tap durante los trabajos de construcción de la red de gas, que se ubicará sobre el arroyo vehicular de la av. Gutiérrez Sanchez Colín, frente a la Estación de Medición y Regulación principal del punto de interconexión con el gasoducto de 16” de TEJAS GAS DE TOLUCA.

Red de polietileno existente (Parque Industrial Atlacomulco)

REGISTRO Y CASETA DE INTERCONEXIÓN

0 Registro del punto de interconexión con el ducto de 16” de TEJAS GAS DE TOLUCA

2,527 19º 46’ 46.11” 99º 53’ 32.18” 1 Caseta de interconexión principal (existente) ubicada sobre 2,528 19º 47’ 47.41” 99º 53’ 32.95”

(18)

IGASAMEX BAJÍO, S. DE R.L. DE C.V. Coordinación de Estudios Ambientales

RAMAL A DART y COHISA

3 Desde la válvula de corte con cambio de dirección hacia el Suroeste, el ramal continúa alojado bajo el arroyo vehicular de la

Av. Maximino Montiel Olmos, hasta el disparo hacia la planta de DART

2,528 19º 46’ 41.08” 99º 53’ 45.45”

4 Cambio de dirección formando un arco hacia el Noroeste, siguiendo la forma de la curva que toma la calle, rumbo a la planta de COHISA

2,528 19º 46’ 40.75” 99º 53’ 45.41” 5 Cambio de dirección para cruzar la calle hacia la planta de COHISA 2,534 19º 46’ 42.01” 99º 53’ 52.07” 6 Caseta en planta del usuario COHISA 2,534 19º 46’ 43.27” 99º 53’ 51.21”

RAMAL A EDASA (Cooper)

7 Del tramo que sale de la caseta de interconexión principal, en la bifurcación hacia la avenida principal del parque industrial, formando un arco hacia el Sureste, siguiendo la forma de la curva

que toma la calle Maximino Montiel Olmos, hasta el cambio de dirección hacia el Noreste, rumbo al camellón central de la

avenida principal.

2,525 19º 46’ 47.96” 99º 53’ 31.37”

8 Punto donde se bifurca en dos ramales por medio de una “T”, un ramal hacia el Noroeste y el otro hacia el Sureste, ambos alojados a un costado del camellón central de la Av. Gutiérrez

Sanchez Colín.

2,525 19º 46’ 48.14” 99º 53’ 31.03”

9 Disparo hacia el Noreste, para cruzar la Av. Gutiérrez Sánchez Colín e internarse en el predio de EDASA

2,526 19º 46’ 31.17” 99º 53’ 18.39” 10 Caseta en planta del usuario EDASA 2,526 19º 46’ 31.66” 99º 53’ 17.51”

RAMAL PRINCIPAL

11 Del punto donde se bifurca en dos ramales por medio de una “T”, continuando hacia el Noroeste, hasta el cruce de la Av. Gutiérrez

Sánchez Colín con la Calle 14, donde inicia un cambio de dirección hacia el norte, siguiendo la curvatura de la avenida

principal.

2,525 19º 46’ 56.82” 99º 53’ 37.55”

12 Ligero cambio de dirección hacia el norte, siguiendo en línea recta la avenida principal del parque industrial

2,521 19º 47’ 00.92” 99º 53’ 39.10” 13 Cambio de dirección hacia el Nornoroeste, rumbo a la carretera a

San Felipe del Progreso, siguiendo la curvatura de la avenida

2,519 19º 47’ 07.75” 99º 53’ 39.10” 14 Ligero cambio de dirección hacia el Noroeste siguiendo en línea

recta sobre la avenida principal. Continúa alojado en el arroyo vehicular, a un costado del camellón central.

2,521 19º 47’ 09.28” 99º 53’ 39.84”

15 Cambio de dirección hacia el norte, para internarse en el camellón central.

2,517 19º 47’ 14.06” 99º 53’ 43.33” 16 Nuevo cambio de dirección hacia el Noroeste, continuando dentro

del camellón central hasta llegar a la carretera Atlacomulco-El Oro.

2,517 19º 47’ 14.20” 99º 53’ 43.29”

17 Punto donde termina el ramal principal de 8”, donde se localizan dos válvulas de corte: una para el ramal de 8” que sale hacia el Este (para La Querencia), y otra para el ramal de 6” que saldrá

(19)

hacia el Oeste (para Reichhold)

: Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste) RAMAL A STRETCHLINE

18 Sobre la avenida principal, rumbo al Noroeste, disparo hacia la planta de STRETCHLINE.

2,528 19º 46’ 55.37” 99º 53’ 36.44” 19 Caseta en planta del usuario STRETCHLINE 2,528 19º 46’ 55.10” 99º 53’ 36.90”

RAMAL A REICHHOLD

20 Punto de interconexión con la red de gas existente en el Parque Industrial (válvula de corte ubicada sobre el camellón lateral de la carretera Atlacomulco-El Oro, a la altura de la entrada principal al

Parque Industrial Atlacomulco (Av. Gutiérrez Sanchez Colín) frente a las inatalaciones de PEPSICO, junto a la válvula que conecta el ramal hacia La Querencia, rumbo al Suroeste.

2,518 19º 47’ 15.93” 99º 53’ 44.54”

21 Ligero cambio de dirección hacia el Oestenoroeste (sobre el DDV de la carretera Atlacomulco-El Oro)

2,518 19º 47’ 14.71” 99º 53’ 46.37” 22 Cambio de dirección hacia el Norte, rumbo a la planta de

REICHHOLD

2,517 19º 47’ 11.26” 99º 53’ 51.85” 23 Caseta de medición y regulación a instalar en el interior del predio

de REICHHOLD

2,517 19º 47’ 11.70” 99º 53’ 52.25”

Red de polietileno existente (Ramal a La Querencia)

: Punto Referencia Altitud (msnm) Coordenadas geográficas Latitud (Norte) Longitud (Oeste) RAMAL A LA QUERENCIA

20 Punto de interconexión con la red de gas existente en el Parque Industrial (válvula de corte ubicada sobre el camellón

lateral de la carretera Atlacomulco-El Oro, a la altura de la entrada principal al Parque Industrial Atlacomulco (Av. Gutiérrez Sanchez Colín) frente a las inatalaciones de

PEPSICO, rumbo al EsteNoreste.

(20)

Red de polietileno existente (Ramal a La Querencia) (Cont.)

24 Ligero cambio redirección hacia el Noroeste 2,518 19º 47’ 23.05” 99º 53’ 42.64” 25 Cambio de dirección hacia el Oeste noroeste 2,518 19º 47’ 25.54” 99º 53’ 44.93” 26 Cambio de dirección hacia el Noroeste, para cruzar por

perforación direccional el Río Lerma.

2,517 19º 47’ 25.78” 99º 53’ 46.41” 27 Cambiio de dirección hacia el OesteNoroeste, sobre el

2,519 19º 47’ 28.94” 99º 53’ 50.06” 29 Ligero cambio de dirección hacia el Nornoroeste, siguiendo

el camino de terracería

2,520 19º 47’ 29.23” 99º 53’ 50.22” 30 Cambio de dirección hacia el Oestenoroeste, siguiendo el

2,521 19º 47’ 31.07” 99º 53’ 51.39” 32 Cambio de dirección hacia el Nornoreste, hacia los

invernaderos

2,522 19º 47’ 31.73” 99º 53’ 51.82” 33 Caseta en planta del usuario LA QUERENCIA 2,522 19º 47’ 32.46” 99º 53’ 51.36”

Tipo de proyecto: Lineal

Longitud total 773 metros

Ancho del derecho de vía 0.5 metros (permiso de alojamiento)

Infraestructura de apoyo Bodega de materiales, oficina contratista, sanitarios portátiles Desmonte No aplica, por tratarse de zona urbana del Parque Industrial Superficie total requerida para el

proyecto

(21)

I.2 Datos generales del promovente:

I.2.1 Nombre o razón social:

Igasamex Bajío, S. de R.L. de C.V.

I.3 Datos generales del responsable de la elaboración del Informe

Preventivo:

I.3.1 Nombre o Razón Social

Biól. Leopoldo J. Gómez García

(22)

II. Descripción de la obra o actividad proyectada

II.1 REFERENCIA LEGAL

Para indicar a que supuesto de los artículos 31 de la LGEEPA y 29 de su REIA se ajustan las obras y/o actividades que contempla el proyecto, en la siguiente tabla se marca con una X el supuesto en el que considera que el proyecto se ajusta:

Aplica(n) al

proyecto Fracción del artículo 31 de la LGEEPA

Las obras y/o actividades se ajustan a:

X I

Existan normas oficiales mexicanas u otras disposiciones que regulen, todos los impactos ambientales relevantes que puedan producir las obras o actividades.

-- II

Las obras o actividades de que se trate estén expresamente previstas por un plan parcial de desarrollo urbano o de ordenamiento ecológico que haya sido evaluado y autorizado por la Secretaría de Medio Ambiente y Recursos Naturales en los términos del artículo 32 de la Ley General del Equilibrio Ecológico y la Protección al Ambiente.

-- III Se trate de instalaciones ubicadas en parques industriales autorizados por la Secretaría de Medio Ambiente y Recursos Naturales.

Para el presente proyecto, IGASAMEX establece que las obras y/o actividades se ajustan al supuesto de la fracción I del artículo 31 de la Ley General del Equilibrio Ecológico y la Protección

al Ambiente, así como al 29 de su Reglamento en materia de Evaluación del Impacto Ambiental,

razón por la cual en el presente documento se desarrollaron los incisos 1 al 3 y 3.1 del apartado VII.3 INFORMACIÓN de la Guía para la presentación del Informe Preventivo, por lo que se presenta evidencia de que las acciones o medidas que se proponen para prevenir y mitigar todos los impactos ambientales significativos o relevantes derivaran de normas oficiales mexicanas, u otras disposiciones que regulan las emisiones, descargas, el aprovechamiento de recursos naturales, etc.

El presente Informe Preventivo se sustenta en lo señalado en el artículo 31 de la Ley General del

Equilibrio Ecológico y Protección al Ambiente, ya que el proyecto “Ampliación de la red de gas

natural en el Parque Industrial Atlacomulco (3ª etapa)” cumple con la fracción I del mismo

artículo debido a que los impactos relevantes que se originarán con la entrada en operación del proyecto (discutidos en el punto II.2.3 del presente documento), son regulados por la Norma

Oficial Mexicana NOM-129-SEMARNAT-2006. Redes de distribución de gas natural.- Que

establece las especificaciones de protección ambiental para la preparación del sitio, construcción, operación, mantenimiento y abandono de redes de distribución de gas natural que se pretendan ubicar en áreas urbanas, suburbanas e industriales, de equipamiento urbano o de servicios (publicada en el Diario Oficial de la Federación, el 17 de julio de 2007).

De igual forma, el gasoducto será diseñado, construido y operado de acuerdo a las normas mexicanas NOM-007-SECRE-2010 “Transporte de gas natural” y NOM-003-SECRE-2002 “Distribución de gas natural y gas licuado de petróleo por ductos”.

Los anteriores argumentos legales y normativos dan contexto para que la autoridad pueda resolver bajo esta modalidad.

(23)

El proyecto “Ampliación de la red de gas natural en el Parque Industrial Atlacomulco (3a

etapa)” será construido en el interior de las instalaciones del Parque Industrial Atlacomulco y

es complementario a los proyectos "Construcción y operación de una red interior de

polietileno de alta densidad de 6 y 3"  nom, y de 3.5 km. de longitud total aproximada, para suministro de gas natural a diversas empresas ubicadas en el Parque Industrial Atlacomulco, municipio de Atlacomulco, Estado de México" , "Construcción y operación de ducto de polietileno de alta densidad de 8"  nom, y de 760 m. de longitud total aproximada, para suministro de gas natural a la empresa Grupo Agroindustrial La Querencia, en el municipio de Atlacomulco, Estado de México" y “Ampliación de la red de gas natural en el Parque Industrial Atlacomulco” previamente autorizados en materia de

impacto ambiental mediante oficios No. S.G.P.A./DGIRA.DEI.-0841.03, de fecha 28 de noviembre de 2003 (Clave 15EM2003G0024), S.G.P.A./DGIRA.DEI.-2471.04, de fecha 30 de septiembre de 2004 (Clave 15EM2004G0021), y S.G.P.A./DGIRA/DG/1712/10, de fecha 9 de marzo de 2010 (Clave 15EM2010I0009). La red de gas natural del Parque Industrial Atlacomulco inició actividades de construcción en abril de 2004 y su operación en julio del mismo año. El ramal que va a La Querencia inició actividades de construcción en junio de 2005 y su operación en octubre de 2006. La ampliación a Reichhold inició su operación a mediados de 2010 (Ver Anexo No. 1).

La SEMARNAT ha determinado que los impactos ambientales relevantes que pueden tener lugar en proyectos de redes de distribución de gas natural durante las etapas de preparación del sitio, construcción, operación, mantenimiento y abandono, pueden ser prevenidos y mitigados cuando se ubiquen en zonas urbanas, suburbanas e industriales, de equipamiento urbano o de servicios de realizarse en estricto apego a las especificaciones y criterios de protección ambiental establecidas en la Norma Oficial Mexicana NOM-129-SEMARNAT-2006. Redes de distribución de gas natural.

El proyecto se ubica dentro de un parque industrial. No afecta áreas naturales protegidas o con vegetación forestal, bosques, selvas, vegetación de zonas áridas, ecosistemas costeros o de humedales, desiertos, sistemas ribereños, lagunares ni áreas consideradas como zonas de refugio y de reproducción de especies migratorias.

El gas ha ser transportado será adquirido a Pemex Gas y Petroquímica Básica, por lo que cumplirá con los requisitos de la NOM-001-SECRE-2010 Calidad del gas natural, de acuerdo a lo estipulado en los términos del contrato que se celebra con PEMEX.

IGASAMEX tiene el compromiso de apegarse siempre a las normas en materia ambiental, de

salud y de seguridad, y en algunos casos incluso excede las normas estadounidenses y mexicanas. Al construir un gasoducto, se asegura cuidadosamente de trazar la ruta que tenga el mínimo impacto contra el medio ambiente. Después de tender las tuberías, IGASAMEX se asegura de restaurar los derechos de vía a su estado original.

(24)

Normas de la Secretaría del Trabajo y Previsión Social. NORMA OFICIAL MEXICANA Título

NOM-002-STPS-2000 Protección contra incendios

NOM-016-STPS-1993 Condiciones de seguridad e higiene en los centros de trabajo, referente a ventilación.

NOM-017-STPS-1994 Selección y uso del equipo de protección personal. NOM-026-STPS-1998 Colores y señales de seguridad e higiene, e

identificación de riesgos por fluidos conducidos en tuberías

NOM-100-STPS-1994 Extintores.

Normas de la SEMARNAT. NORMA OFICIAL MEXICANA Título

NOM-041-SEMARNAT-1999 Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gasolina como combustible.

NOM-044-SEMARNAT-1993 Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, bióxido de carbono, óxidos de

nitrógeno, partículas suspendidas totales y opacidad de humo provenientes del

escape de motores nuevos que usan diesel como combustible y que se utilizan

para la propulsión de vehículos automotores con peso bruto vehicular mayor de

3,857 Kg.

NOM-045-SEMARNAT-1996 Que establece los niveles máximos permisibles de opacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel como combustible.

NOM-52-SEMARNAT Características de los residuos peligrosos, el listado de los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente.

NOM-059-SEMARNAT Determina las especies y Subespecies de Flora y Fauna Silvestres Terrestres y Acuáticas en Peligro de Extinción, Amenazadas, Raras y las Sujetas a Protección Especial y que Establece Especificaciones para su Protección.

NOM-080-SEMARNAT-1994 Que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición NOM-081-SEMARNAT Que establece los límites máximos permisibles de

emisión de ruido de las fuentes fijas y su método de medición.

(25)

Normas de Comisión Reguladora de Energía. NORMA OFICIAL MEXICANA Título

NOM-001-SECRE-2010 Calidad del gas natural

NOM-003-SECRE-2002 Distribución de gas natural y gas licuado de petróleo por ductos

NOM-007-SECRE-2010 Transporte de gas natural

Normas del Instituto Americano del Petróleo API.

NORMA Título

API-STD-1104 Estándar para la soldadura de ductos y sus instalaciones.

API-PR-1102 Cruzamiento de carreteras y ferrocarriles

API-5L Tubo de línea

API-6D Válvulas de acero, bridadas o soldables

Normas de la Sociedad Americana de Ingenieros Mecánicos (ASME/ANSI).

ASME/ANSI B.31.8 Sistema de tubería para el transporte y distribución de gas

ASME-B-16.5 Bridas para tubo de acero y accesorios bridados

ASME-B-16.9 Accesorios de fábrica de acero forjado para soldar a tope ASME-B-16.11 Accesorios de acero forjado de embatir y soldar y

roscados

ASME-B-16.20 Ranuras y empaquetaduras de anillo para bridas de acero

ASME-B-18.2.2 Tuercas cuadradas y hexagonales

ASME/ANSI-B.16.9 Accesorios para soldadura a tope fabricado de acero forjado

Normas de la Sociedad Americana de Materiales y Pruebas.

ASTM-A-105 Forja de acero al carbón, para componentes de tuberías ASTM-A-194 Tuercas para espárragos, de acero de aleación para

servicio de alta presión y alta temperatura

ASTM-A-193 Material para atornillado en aleaciones y acero al carbón para servicio de alta temperatura.

ADS AS, 178 Especificación de electrodos para soldadura de arco ASTM-D-2683 Standard specification for socket-type polyethylene

(26)

Otros Estándares y especificaciones

Estándar Especificación

Code of Federal Regulations, Título 49, Parte 192 del U.S. Department of Transportation

“Estándares Federales mínimos de seguridad:

Transportación de gas natural y otros gases por gasoducto” (Transportation of Natural and Other Gas by Pipeline: Mínimum Federal Safety Standars).

NMX-043-SCFI-2002 Tubería de polietileno para conducción de gas natural

Especificaciones Generales de PEMEX.

07.3.13 Requisitos mínimos de seguridad para el diseño, construcción, operación, mantenimiento e inspección de tuberías de transporte.

3.374.08 Normas para construcción de obras públicas en sistemas de tuberías de transporte y distribución de gas.

03.0.02 Derechos de vía de los sistemas de transporte de fluidos.

NSPM AVII-30 Instalación eléctrica a prueba de explosión. 3.255.01 Gabinete y caja de interruptores.

NSPM C1.1 y C1.2 Válvulas de alivio de presión.

NSPM A1-1 Inspecciones y mantenimiento a extintores.

Otros códigos, normas y reglamentos basados:

1. ACI: American Concrete Institute.

2. AWS: Asociación Americana de Soldadura. 3. CFR: Códigos de Reglamentos Federales. 4. EPA: Environmental Protection Agency.

5. NEMA: National Electric Manufactures Association. 6. NEC: National Electric Code.

7. NTIE: Normas Técnicas para instalaciones eléctricas. 8. NAPCA: National Association of Pipe Ciating Applicates. 1. 9 AIEE: American Institute Electrical Equipament. 9. UL: Underwriters Laboratories inc. USA.

10. ULC: Underwriters Laboratories of Canada.

11. "Code of Federal Regulations for the Transportation of Natural and other Gas by Pipeline, U.S. Departament of Transportation", Octubre 1992.

(27)

II.2. INFORMACION

II.2.1. Descripción general de la obra y/o actividad

El proyecto consiste en la construcción, operación y mantenimiento de un ducto de transporte

de gas natural, interconectado a la red de gas existente de 8, 6 y 3” propiedad de Igasamex Bajío, S. de R. L. de C. V., para suministro de gas natural a la empresa Smurfit Cartón y Papel de México S.A. de C.V. ubicada dentro del Parque Industrial Atlacomulco, municipio de

Atlacomulco de Fabela, estado de México, y para futuros usuarios.

El proyecto es una ampliación de la red existente, y se encontrará ubicado en su totalidad dentro del polígono formado por el Parque Industrial Atlacomulco. El ducto de transporte estará formado por un ramal de polietileno de alta densidad PE-3408-SDR-11 de 6” de diámetro por 773

metros de longitud aproximada para suministro a la empresa Smurfit Cartón y Papel de México S.A. de C.V., así como la construcción de una caseta de medición y regulación en el interior del

predio de dicho usuario. El ramal estará enterrado a una profundidad mínima de 75

centímetros, cumplimiento con la profundidad mínima establecida en la norma oficial vigente al momento de su construcción, y contará con una longitud total aproximada de 773 metros, incluyendo los arreglos de interconexión.

Lo anterior, constituye una segunda ampliación de la red de gas natural que IGASAMEX tiene en operación en el interior del Parque Industrial Atlacomulco (actualmente de 3,490 metros de longitud total aproximadamente). A dicha red, se le suman los 722 metros de longitud de un ramal que sale del parque industrial y que suministra gas natural a los invernaderos de la empresa La Querencia

El usuario de este ramal se ubica dentro del Parque Industrial Atlacomulco. A la red existente, se encuentran interconectadas actualmente las siguientes empresas:

 Dart de México, S. de R. L. de C. V.

 Conexiones Hidráulicas, S. A. de C. V. (COHISA)

 Enfriamientos de Automóviles, S. A. de C. V. (EDASA) (ahora Cooper Standard Automotive Fluid Systems de México S. de R.L. de C.V.)

 Stretchline de México, S. de R.L. de C. V.  Reichhold Química de México S. A. de C. V.

Fuera del Parque Industrial Atlacomulco, se encuentra interconectada mediante un ramal de 8” a la red del parque industrial la siguiente empresa:

 La Querencia, S. A. de C. V.

Con el presente estudio, se pretende ampliar la vigencia del permiso ambiental para incluir a

Smurfit Cartón y Papel de México S.A. de C.V., cuya actividad principal es la fabricación de cajas

(28)

Debido a la urbanización de la zona, se estima que durante el desarrollo de cada una de las etapas se tengan cruces con infraestructura existente como: fibra óptica, infraestructura de energía eléctrica, drenajes, líneas de agua y vialidades.

La empresa Smurfit se localiza en los Lotes 3 y 4-A de la Manzana 24-A del Parque Industrial

Atlacomulco

La longitud del trazo será de aproximadamente 773 metros en total, de acuerdo con la opción de trazo seleccionado (por confirmar mediante levantamiento topográfico y definición final del trazo al obtener los permisos correspondientes durante las diferentes etapas de construcción) y no será necesario derribar ningún árbol a lo largo de todo el trazo, debido a que se trata de una zona completamente urbana. Los árboles de ornato presentes en el camellón central (principalmente cedros) no serán dañados.

En el Plano No. 1 (Trazo del gasoducto) se presenta la opción de trazo general del ducto, basado en la carta topográfica de INEGI escala 1:50 000, señalando la ubicación del punto donde se interconectará a la red de gas existente y la ubicación de la caseta de medición y regulación en el predio del nuevo usuario. De igual forma, en la Figura 1 se presenta la fotografía aérea correspondiente para la opción de trazo considerado.

El Parque Industrial Atlacomulco se localiza a 2 kilómetros de la cabecera municipal de Atlacomulco, y es uno de los 60 parques industriales del Fideicomiso para el Desarrollo de Parques y Zonas Industriales en el Estado de México (FIDEPAR), del Gobierno del Estado de México. Las empresas establecidas son en un 70% nacionales y 30% de inversión extranjera.

(29)

El Parque Industrial Atlacomulco se encuentra ubicado dentro de la zona II de prioridad estatal, por sus recursos humanos y naturales y por ser uno de los centros más importantes de distribución de bienes y servicios del norte del Estado de México. Tiene una superficie de 239.5 hectáreas que representan el 0.93 %del territorio municipal.

PARQUES INDUSTRIALES (FIDEPAR)

Trazo del nuevo ramal:

El nuevo ducto que dará servicio a la planta de SMURFIT se interconectará al ducto en operación existente de 3” de diámetro nominal en el Km 0+ 087, aproximadamente, el cual se encuentra alojado en la Avenida Gutiérrez Sánchez Colín (Calle 18 o avenida principal del parque industrial), frente a la Estación de Medición y Regulación del punto de interconexión con el ducto de Tejas Gas.

La interconexión se hará aproximadamente en el Km 0+087 del ducto de 3” existente, la extensión a construir será en tubería de polietileno de alta densidad PE 3408 SDR-11 en 6” (101.2 mm) de diámetro nominal, la cual tendrá una trayectoria total aproximada de 773 metros. Del punto donde

(30)

Recorrerá cerca de 419 metros en dirección sureste sobre dicha avenida, y cerca del Km 0+500 del ducto existente cambia de dirección hacia el noreste para cruzar la avenida. En este punto se dejará un disparo en 3” para volver a reconectar a la empresa EDASA (ahora COOPER). Después de cruzar la avenida, el ducto cambia ligeramente de dirección hacia el nornoreste y posteriormente hacia el noreste siguiendo la curvatura de la calle, por aproximadamente 67 metros. Continúa recto hacia el noreste paralelo a la banqueta de la calle por aproximadamente 275 metros hasta el frente de la planta de SMURFIT, en este punto cambia de dirección hacia el sureste para alojarse alrededor de 10 metros dentro del límite de la planta de SMURFIT, hasta el punto donde se instalará la caseta de Medición y Regulación del usuario.

Cabe señalar que debido a que se instalará un ramal de 6” con mayor capacidad que el ducto de 3” existente con el cual correrá paralelo, también propiedad de Igasamex, será necesario seccionar y deshabililtar un tramo de aproximadamente 418 metros de la línea de 3” en dirección sureste hasta el km 0+500, donde se instalará un arreglo con una “Y” para que el gas transportado por el ducto de 6” fluya también en el tramo de tubería de 3” restante hacia la planta de EDASA (ahora COOPER).

(31)

(32)

(33)

Considerando que se trata de una red de transporte de gas natural alojada en una zona industrial, se dejarán a lo largo del trazo disparos o preparaciones y las válvulas necesarias para crecimiento a futuro (ver Plano No. 1 de trayectoria y Anexo Fotográfico), para poder suministrar gas natural previamente odorizado a otras empresas que se instalen a futuro en el Parque Industrial

Atlacomulco. Las interconexiones al ramal serán construidas a medida que se integren nuevos

miembros a la sociedad de autoabastecimiento.

GAS INDUSTRIAL DE ATLACOMULCO

TABLA DE INCREMENTO DE CONSUMO

Dart Cohisa Cooper Strechline La Querencia Consorcio GLF Reichhold Smurfit Total

2010 705 131 374 131 903 0 1,750 603 4,596 2011 720 133 381 133 903 0 1,750 603 4,623 2012 734 136 389 136 903 0 1,750 603 4,651 2013 749 139 397 139 903 0 1,750 603 4,678 2014 764 141 405 141 903 0 1,750 603 4,707 2015 779 144 413 144 903 * 1,750 603 4,736 Pico máximo por hora (% del promedio) 32.45 6.01 17.21 6.01 37.61 * 72.92 25.12 Presión 35.5 35 28 28 43 36 45 60 (días x año) 365 365 365 365 365 365 365 365 (hrs. x día) 24 24 24 24 24 24 24 24 Fujo MSCFD Tiempo de operación Año m3 x 35.31466744 = pie3

En cuanto a la capacidad de diseño, la red de gas natural en el Parque Industrial Atlacomulco tendrá en su totalidad una capacidad de flujo máxima de 239,642.52 m3 Std/día (8, 462,740pies3 Std/día), y su presión de diseño es de 7.03 kg/cm2man (100 psig). Lo anterior, considerando el

aumento del número de usuarios y si todos los clientes operaran a su máxima capacidad.

(34)

II.2.2. Justificación

El crecimiento que ha tenido el Parque Industrial Atlacomulco en los últimos años, requiere la ampliación de la infraestructura de servicios con que cuenta, entre los que destacan líneas de energía eléctrica, red de agua potable, drenaje, fibra óptica, avenidas y calles pavimentadas, y

red de gas natural.

Al instalarse nuevas empresas en predios que no se habían urbanizado en el interior del parque industrial así como el interés despertado en las qua ya están operando, han generado la necesidad de incrementar la longitud de la red de gas natural existente.

II.2.3. Objetivo

Ampliar la red de gas natural que actualmente tiene en operación la empresa IGASAMEX BAJÍO, S. DE R.L. DE C.V., en el Parque Industrial Atlacomulco, en Atlacomulco de Fabela, Estado de México, para cubrir las necesidades de consumo de gas natural de un nuevo cliente instalado en el Parque Industrial Atlacomulco.

II.2.4. Programa general de trabajo

Las actividades que se tienen planeadas en esta etapa del proyecto están enfocadas al perfil topográfico de la zona elegida, así como a todas aquellas actividades encaminadas en la preparación y limpieza del sitio para la posterior operación del equipo en la obra planeada.

El proyecto constructivo motivo de este permiso se ejecutará en una sola etapa, contemplado dejar disparos para permitir construir las ampliaciones a mediano plazo para interconectar a otros usuarios del parque. En esta etapa se construirá el ducto que remitirá dar servicio a SMURFIT, mediante la instalación de un ramal de polietileno.

Es importante contar con un buen programa para determinar con precisión los tiempos convenientes para cada etapa (cronograma), pues se deben minimizar los plazos en las tareas sensibles como por ejemplo zanjas abiertas, tendido previo de tubería, etc., se tratará de no interferir con otras actividades de la región y prever tiempos más propicios respecto al clima. Esta planificación permite contar con los recursos (humanos, de equipo, materiales, contratos, etc.) en tiempo y forma, lo que asegura continuidad, evitando tiempos muertos que pueden constituir una perturbación adicional.

El inicio de las obras de preparación del terreno y construcción del proyecto está programado tentativamente para el mes de marzo del 2011, condicionado a la obtención de una resolución favorable en materia de impacto y riesgo ambiental para el proyecto.

El cronograma conceptual de construcción del ramal del gasoducto bajo condiciones ideales se presenta a continuación. Este programa puede modificarse en función de la las fechas de obtención de permisos. El programa corresponde a la construcción para dar servicio a la nueva empresa contratante instalada en el parque.

(35)

Programa del Proyecto (en quincenas). 2011

ACTIVIDAD ENE FEB MAR ABR MAY JUN JUL AGO SEPT 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1.- Permiso de la CRE

2.- Permiso SEMARNAT 3.- Levantamiento topográfico 4.- Desarrollo de ingeniería de detalle 5.- Derechos de vía (paso de servidumbre) 6.- Cotización de patines de medición 7.- Cotización de materiales (filtros, tubería) 8.- Compra de materiales

9.- Cotización y evaluación de contratistas 10.- Fabricación de casetas

11.- Construcción

12.- Cruzamientos especiales 13.- Pruebas radiográficas en caseta 14.- Pruebas de hermeticidad 15.- Limpieza y desalojo de zona 16.- Auditoria técnica

17.- Respuesta de la CRE a la auditoria 18.- Arranque

19.- Supervisión ambiental y de seguridad

Nota: El tiempo se reduce o incrementa, dependiendo en el tiempo en el que se obtenga el permiso de la DGIRA y se obtengan los derechos de vía.

El inicio de las obras de preparación del terreno y construcción del proyecto está programado tentativamente para el mes de marzo del 2011, condicionado a la obtención de una resolución favorable en materia de impacto y riesgo ambiental para el proyecto. El inicio de operaciones del ramal a SMURFIT se espera que sea para el mes de mayo de 2011.

La construcción del gasoducto requerirá de aproximadamente 3 meses para la realización de la obra civil y pruebas de arranque, después de la liberación de la resolución del estudio de Impacto Ambiental y del inicio formal de la misma construcción. Durante toda la etapa de operación se le dará mantenimiento preventivo y correctivo a las instalaciones.

Considerando la experiencia adquirida en proyectos anteriores, donde una de las limitantes son los permisos municipales y los derechos de vía, y tomando como referencia otras autorizaciones que se nos han otorgado, solicitamos se nos autorice un plazo de 20 años para llevar a cabo las
