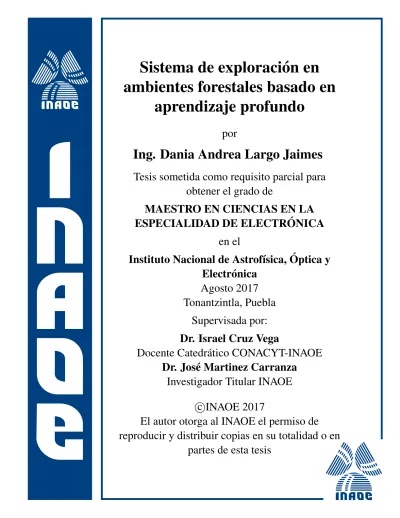

Sistema de exploraci´on en

ambientes forestales basado en

aprendizaje profundo

por

Ing. Dania Andrea Largo Jaimes

Tesis sometida como requisito parcial para

obtener el grado de

MAESTRO EN CIENCIAS EN LA

ESPECIALIDAD DE ELECTR ´ONICA

en el

Instituto Nacional de Astrof´ısica, ´Optica y

Electr´onica

Agosto 2017

Tonantzintla, Puebla

Supervisada por:

Dr. Israel Cruz Vega

Docente Catedr´atico CONACYT-INAOE

Dr. Jos´e Martinez Carranza

Investigador Titular INAOE

c

INAOE 2017

El autor otorga al INAOE el permiso de

reproducir y distribuir copias en su totalidad o en

(2)

(3)

Sistema de exploraci´

on en ambientes forestales

basado en aprendizaje profundo

Tesis de Maestr´ıa

Por:

Ing. Dania Andrea Largo Jaimes

Asesores: Dr. Israel Cruz Vega

Dr. Jos´e Mart´ınez Carranza

Instituto Nacional de Astrof´ısica Óptica y Electrónica Coordinación de Electrónica

(4)

(5)

(6)

(7)

Agradecimientos

Gracias a mis padres y hermanos por su amor y apoyo incondicional durante toda mi vida.

Gracias a mi esposo Jose Julian y a mi hija Antonia por ser mi soporte y mi inspiraci´on, el esfuerzo fue de los tres.

Gracias al pueblo de M´exico que, mediante el CONACyT y el INAOE, me apoy´o para realizar los estudios de maestr´ıa.

Gracias a mis asesores, el Dr. Jos´e y el Dr. Israel, por darme la oportunidad de trabajar con ellos y por orientar este trabajo.

Gracias a mis sinodales, Dra. Pilar, Dr. Juan Manuel y Dr. Jorge, por evaluar mi trabajo de tesis.

Gracias a Leticia Oyuki Rojas Perez, Aldrich Alfredo Cabrera Ponce y Roberto Munguia Silva por su apoyo al desarrollo de este trabajo.

Gracias a mis nuevos amigos porque su cari˜no, su compa˜n´ıa y afecto fueron muy importantes para nosotros.

(8)

(9)

Resumen

Entre los retos actuales relacionados con los veh´ıculos aéreos no tripulados (VANT) está la navegación autónoma en entornos sin acceso a GPS. Los bosques son un ejem-plo de escenario en el que el acceso a un sistema de localización convencional no es posible. Por otro lado, el rendimiento de los métodos clásicos de localización basa-dos en la visión decae debido a la repetibilidad y ambigüedad del entorno. Motivado por lo anterior, con este trabajo se diseña una versión inicial de un sistema de vue-lo autónomo basado en visión. El procesamiento visual se realizó a través de una red neuronal convolucional profunda, la cual funciona como clasificador de la escena vista desde del veh´ıculo aéreo no tripulado y la cual a través de la abstracción de caracter´ısticas complejas mapea a la salida los comandos de control del VANT. El sistema fue probado en tiempo real, donde el veh´ıculo aéreo no tripulado navega de forma autónoma a través de diferentes escenarios forestales y se consideró exitoso cuando viaja sin colisionar con ningún árbol. Los resultados muestran la efectividad del sistema ya que en el 97.36 % de los casos el vuelo tuvo éxito.

(10)

(11)

Abstract

Among the current challenges related to unmanned aerial vehicles is that of auto-nomous navigation in GPS-denied environments. Forest is an example of a scenario in which access to a conventional localisation system is not an option. On the other hand, the performance of classic methods of location based on vision decays due to the repeatability and ambiguity of the environment. Motivated by the above, in this paper we propose an initial version of an autonomous flight system based on vision. To deal with the problem of the extraction of the characteristics in ambiguous en-vironments, a convolutional neural network was designed. The latter is capable of generating the navigation commands of the drone from the visual information obtai-ned with an on-board frontal monocular camera. The system was tested in real time, where the drone navigates autonomously through different forest scenarios and it was considered successful when it travels without colliding with a tree. The results show the effectiveness of the system and that in the 97.36 % of the cases the flight was successful.

(12)

(13)

Tabla de Contenido

(14)

(15)

´

_{Indice de Figuras}

(16)

(17)

´

_{Indice de Tablas}

(18)

(19)

Cap´ıtulo 1

Introducci´

on

El mercado de los veh´ıculos aéreos no tripulados y de los micro veh´ıculos aéreos (VANT / MVA) ha crecido sustancialmente en las últimas décadas. Los VANT abren la posibilidad de nuevas tareas que antes eran imposibles con aviones tripulados, ya que los VANT pueden ser operados desde cerca o lejos. Los MVA además son capaces de volar en ambientes con área de vuelo reducida. Tradicionalmente, los VANT son piloteados a distancia, sin embargo, hay un gran esfuerzo para desarrollar VANT completamente autónomos.

El vuelo autónomo es una competencia que requiere conocimiento sobre la posición del UAV y una representación del entorno en el que vuela. En esencia, los sensores y las estrategias de detección proporcionan la información del medio ambiente y son cruciales para el éxito de un sistema autónomo de VANT. Los principales sistemas utilizados para los sistemas de navegación de VANT son los Sistemas Globales de Navegación por Satélite (GNSS, por sus siglas en inglés) (incluido el Sistema de Po-sicionamiento Global - por sus siglas en inglés GPS) y los Sistemas de Navegación Inercial (INS, por sus siglas en inglés). Su naturaleza complementaria ha sido reco-nocida, y como resultado, los sensores GPS e INS son la pareja de sensores preferida para la mayor´ıa de los sistemas de piloto automático [?]. Pero hay varios escenarios donde la señal GNSS puede ser poco fiable o incluso inaccesible, por ejemplo, cañones urbanos, ambientes interiores y entornos forestales, para esto se exploran otras alter-nativas.

Los sensores de ondas de radio (RADAR, por sus siglas en inglés radio detection and ranging y LIDAR por sus siglas en inglésLaser Imaging Detection and Ranging) son otra opción para la navegación, pero es necesario considerar el alto consumo de energ´ıa y el hecho de que no se encuentran a menudo en drones [?].Por el contrario, la mayor´ıa de los VANT cuentan con algún tipo de sensor electro-óptico (EO). Los

(20)

2 1. Introducci´on

sensores de EO t´ıpicamente encontrados en UAV son: cámaras de espectro visible, cámara infrarroja (IR) o sistemas de adquisición de imágenes hiperespectrales [?]. Gran parte de los VANT disponibles comercialmente en la actualidad cuentan con una cámara incorporada (estéreo o monoculares); por tanto, un sistema de vuelo autónomo basado en visión computacional resulta una opción viable ya que elimina la dependencia del sistema de vuelo de la señal GPS, puede ser implementada en diferentes plataformas con pocas variaciones y no afecta la resistencia de los VANT con bajas capacidades de carga. As´ı, la solución que se desarrollará a lo largo de este trabajo para la tarea de navegación autónoma en ambientes forestales se basa en el uso de una cámara monocular a bordo del VANT.

Ya que el sistema a desarrollar se basa en el uso de un único sensor, la cámara monocular (independiente de cualquier ayuda externa), es importante procesar de manera adecuada la información visual ya que de esta depende el pilotaje del VANT. Este procesamiento se implementó con una red neuronal convolucional profunda, la cual funciona como clasificador de la escena actual vista desde el VANT, con ella se logra la abstracción de caracter´ısticas complejas de las imágenes que son mapeadas a la salida como los comandos de control del VANT. En general es un control reactivo confiable, el cual funciona con una única entrada visual y puede manejar situaciones donde mapas 3D o planeadores de trayectoria de alto nivel fallan.

1.1. Descripci´

on del problema

Los ambientes forestales sobre los cuales se busca lograr que los VANT operen de manera autónoma tienen limitación en cuanto al acceso a señal limpia de GPS o a un mapa previo para la localización del VANT. Además son ambientes no estructurados y saturados de árboles que exigen al sistema realizar maniobras evasivas. Por tanto, se requiere un sistema de vuelo basado en visión capaz de extraer suficiente información del ambiente como para permitir el control autónomo del veh´ıculo sin chocar con los árboles. En el caso de los entornos boscosos es importante tener en cuenta la complejidad de las imágenes ya que presentan colores y texturas repetitivos tal como lo resalta [?] en su trabajo.

Es necesario desarrollar un sistema de vuelo autónomo que funcione en tiempo real y que sea suficientemente efectivo en el sensado y detección de obstáculos para poder lograr el desplazamiento del VANT a través de un ambiente como el bosque.

(21)

1.2 Justificaci´on 3

1.2. Justificaci´

on

En los ambientes forestales sobre los cuales se busca lograr que el sistema opere suele presentarse la necesidad de operaciones de búsqueda y rescate, de monitoreo o de exploración. Para estas tareas los VANT generalmente se pilotean de manera remota, lo que implica la intervención humana. As´ı, quien toma el control del VANT debe ser experto en el pilotaje, además si se trata de áreas de dif´ıcil acceso o peligrosas, el piloto se va a ubicar en una locación distante por lo que la tarea de percepción del entorno a través de las imágenes captadas por la cámara a bordo será muy complicada. Con este trabajo se busca diseñar una primera versión de un sistema que pueda suplir la necesidad de un experto a la hora de volar un VANT en un entorno forestal.

1.3. Objetivos

1.3.1. Objetivo general

Desarrollar un sistema de vuelo autónomo en ambientes forestales para veh´ıculos aéreos no tripulados basado en visión computacional usando redes neuronales convo-lucionales.

1.3.2. Objetivos espec´ıficos

Implementar un sistema de comunicación para el veh´ıculo aéreo no tripulado que permita la adquisición de imágenes de la cámara a bordo y el env´ıo de los comandos de control de vuelo desde la estación en tierra.

Establecer una base de datos de ejemplos debidamente etiquetados para el en-trenamiento y validaci´on de la red neuronal convolucional.

Diseñar una arquitectura de red para el proceso de visión por computadora a partir de la cual se pueda generar el control autónomo del veh´ıculo aéreo no tripulado.

Proponer una pol´ıtica de vuelo adecuada para el vuelo evasivo en ambientes forestales.

(22)

4 1. Introducci´on

Integrar el módulo de comunicación, el módulo de visión computacional y el módulo de control en un sólo sistema para el pilotaje autónomo del veh´ıculo aéreo no tripulado.

Evaluar en tiempo real el sistema propuesto.

1.4. Organizaci´

on del trabajo

Este trabajo se encuentra organizado de la siguiente manera:

Cap´ıtulo 2. Estado del arte: en este cap´ıtulo se presenta una revisión del trabajo relacionado centrada en dos aspectos: 1) vuelo autónomo de VANT en ambientes sin acceso a GPS y 2) la aplicación de redes neuronales convolucionales al vuelo autónomo de VANT.

Cap´ıtulo 3. Veh´ıculos aéreos no tripulados (VANT): en este cap´ıtulo se presentan los bases teóricas relacionadas a los VANT. Se presenta la definición de los veh´ıculos aéreos no tripulados junto con sus principales caracter´ısticas, clasificación y aplicacio-nes. Finalmente se presentan con mayor profundidad las caracter´ısticas de los VANT quadrotor.

Cap´ıtulo 4. Aprendizaje profundo en redes neuronales convolucionales: en este cap´ıtulo se documentan los aspectos m´as relevantes acerca del aprendizaje profundo, redes neuronales convoluciones, transferencia de aprendizaje y finalmente se presenta la red neuronal convolucional conocida como AlexNet.

Cap´ıtulo 6. Sistema operativo de robots (ROS): en este cap´ıtulo se describen las generalidades del sistema operativo de robots y se hace ´enfasis en la librer´ıa bebop autonomy que corresponde a un driver para el control de vuelo de los quadric´opteros Parrot Bebop 1.0 y 2.0.

Cap´ıtulo 7. Sistema de exploraci´on en ambientes forestales basado en aprendizaje profundo: en este cap´ıtulo se presenta el sistema de vuelo propuesto. En primer lugar, se describe de manera general la estrategia, luego, se plantea la pol´ıtica de vuelo y la arquitectura de la red neuronal convolucional.

Cap´ıtulo 8. Experimentos y resultados: en este cap´ıtulo se expone el proceso de desarrollo del sistema y su validación. Inicialmente se describe la base de datos em-pleada para el entrenamiento de la red. A continuación, se muestran las caracter´ısticas de entrenamiento de la red y su correspondiente validación mediante 5-Fold Cross

(23)

Va-1.4 Organizaci´on del trabajo 5

lidation, luego se dan los detalles de la plataforma empleada para la validaci´on del sistema completo en tiempo real; para finalmente presentar los resultados y el an´alisis. Cap´ıtulo 9. Conclusiones: es el cap´ıtulo final y abarca las principales conclusiones del trabajo junto con la propuesta para el trabajo futuro.

(24)

(25)

Cap´ıtulo 2

Estado del arte

El enfoque de esta investigación es el desarrollo de un sistema de vuelo autónomo para VANT en ambientes forestales sin acceso a GPS, usando para el procesamiento visual redes neuronales convolucionales profundas. Es por esto que la revisión del trabajo relacionado se centró en dos aspectos: 1) vuelo autónomo de VANT en am-bientes sin acceso a GPS y 2) la aplicación de redes neuronales convolucionales al vuelo autónomo de VANT. A continuación se referencian los principales aspectos encontrados en la literatura con respecto a estos dos enfoques.

2.1. Vuelo aut´

onomo de VANT en ambientes sin

acceso a GPS

En la literatura se reportan diferentes enfoques para el control de posición, tanto de sensado como de estrategias de control; los enfoques más comunes se basan en la estimación de la posición a partir de GPS, el cual brinda una gran precisión siempre y cuando se disponga de una señal limpia. Como se mencionó, el enfoque que se busca con este trabajo es encontrar una estrategia aplicable en ambientes sin GPS, lo cual lleva a la búsqueda de otras opciones, como en el caso de [?] que presentan resultados exitosos usando laser range finder y [?] quienes emplean la misma tecnolog´ıa para el vuelo en ambientes internos, en la figura ?? se observa la platafoma de vuelo que usaron y el esquema del sistema implementado. El uso de esta tecnolog´ıa no es óptimo ya que estos sensores tienen una restricción en la distancia de percepción y l´ımite en el campo visual. El alto consumo de energ´ıa es también factor importantes a tener en cuenta cuando se quiere implementar en un MAV [?].

Otra alternativa ampliamente explorada es la instalaci´on de c´amaras externas con

(26)

8 2. Estado del arte

(a) Plataforma de vuelo (b) Esquema de control

Figura 2.1: Ejemplo de sistema de vuelo aut´onomo basado en LIDAR.

Esquema del sistema de detección jerárquica, control y planificación. En el nivel de base, la IMU y el controlador (Verde) crean un lazo de retroalimentación ajustado

para estabilizar el veh´ıculo en roll y pitch. Los módulos amarillos constituyen la detección en tiempo real y el bucle de control que estabiliza la posición del veh´ıculo a

nivel local y evita los obstáculos. Por último, los módulos rojos proporcionan mapeo y planificación de funcionalidades. Fuente: [?]

una posición conocida y a través de estas rastrear al veh´ıculo. En los últimos años, excelentes resultados han sido logrados usando motion capture system de ViconR

(ver figura ??). Un sistema de alta resolución basado en cámaras externas que ras-trean las posturas de uno o más VANT con alta precisión. Estos sistemas son muy eficientes y robustos para propósitos de prueba y pueden ser usados como referen-cia para la evaluación de algoritmos de control en posicionamiento. Sin embargo, no son opción para ambientes grandes y para misiones en las cuales la instalación de la infraestructura externa no es factible [?].

Figura 2.2: Ejemplos de aplicaci´on de c´amaras Vicon.

Fuente: [?]

(27)

2.2 Aplicaci´on de redes neuronales convolucionales al vuelo aut´onomo de VANT 9

mapping(SLAM), emplean las señales entregadas por una cámara y un sensor inercial a bordo del veh´ıculo. El enfoque que proponen es contruir un mapa (3D) del ambiente, localizarse con respecto al mapa y finalmente navegar a través de él. Para estimar la posición emplean el algoritmo visual SLAM y a partir de ella alimentan un contralor ´

optimo lineal con el cual logran las maniobras básicas del veh´ıculo. Usualmente la construcción del mapa requiere de cierto tiempo de procesamiento y quizá no funcione de manera inmediata en tiempo real.

2.2. Aplicaci´

on de redes neuronales

convoluciona-les al vuelo aut´

onomo de VANT

Los algoritmos de control inteligente tienen diferentes enfoques como lógica difusa, redes neuronales, aprendizaje de máquina, algoritmos evolutivos, entre otros [?]. De estos los más usados son las redes neuronales y la lógica difusa. [?] y [?], presentan dos metodolog´ıas de control difuso para la evasión de obstáculos. En [?] emplean teor´ıa de entrop´ıa cruzada para optimizar las ganancias de los controladores mientras que el procesamiento visual se logra a partir del algoritmo CamShift que realiza las tareas de detección y seguimiento del objeto en escena. En [?] aplican igualmente una estrategia basada en controlador lógico difuso con optimización mediante entrop´ıa cruzada, pero en este caso la optimización se centra en los factores de escalamiento y la función de membres´ıa. Además, usan Monocular Visual Inercial (SLAM) para la detección visual de los obstáculos. Un método de aprendizaje reforzado para exploración de robots móviles en ambientes interiores con información de profundidad a partir de un ´

unico sensor RGB-D es propuesto en [?].

S. Ross, et al [?] presentan un sistema de navegación autónoma para un quadrotor en ambientes forestales basado en el mapeo de caracter´ısticas de la imágenes RGB de la cámara a los comandos de control. Usan técnica de aprendizaje por imitación para transferir las demostraciones humanas a la navegación autónoma. Sin embargo, este método no generaliza a trayectorias fuera de las demostraciones entrenadas a partir de los vuelos controlados por personas [?].

Por otro lado, [?] describen un sistema de evasión de obstáculos basado en vi-sión para robots móviles fuera de carretera. El enfoque que abordan es resolver el problema entero de mapear imágenes estéreo de entrada a un posible ángulo de

(28)

10 2. Estado del arte

ción para el robot mediante aprendizajeend-to-end. El sistema de aprendizaje es una red convolucional de 6 capas cuya entrada son dos imágenes (izq/der) sin procesar, y la salida es la predicción del ángulo de dirección del robot proporcionado por un conductor humano durante el entrenamiento en diferentes escenarios.

[?] logran que un dron realice el seguimiento autónomo de un camino rural a partir del procesamiento de una sola imagen monocular proveniente de la cámara a bordo del robot. Emplean un enfoque basado en redes neuronales profundas, el cual, a partir de la clasificación de la vista actual de un dron genera la dirección principal del camino comparada con la dirección de vista. Este sistema aplica cuando existe un ´

unico sendero gu´ıa para el desplazamiento del veh´ıculo. En la figura?? se muestra la metodolog´ıa propuesta en su art´ıculo.

Figura 2.3: Efoque de vuelo propuesto por Giusti2016.

El quadrotor adquiere las imágenes del camino a través de una cámara que mira hacia el frente; una red neural profunda clasifica las imágenes para determinar qué

acci´on mantendr´a al robot en el camino. Fuente: [?]

Un enfoque muy cercano al que se pretende desarrollar en este trabajo es el presen-tado por [?], aplican el aprendizaje autosupervisado al vuelo de drones en interiores. Hacen la recopilación de datos de vuelos a partir de accidentes llamados vuelos ne-gativos además de datos de vuelos positivos para generar una gran base de datos. Este conjunto de datos es usado para entrenar una red neuronal convolucional que funciona como clasificador y cuya salida determina el control del dron mediante la pol´ıtica de evasión de obstáculos.

(29)

Cap´ıtulo 3

Veh´ıculos a´

ereos no tripulados

(VANT)

3.1. Definici´

on

En la literatura se encuentran diferentes t´erminos que hacen referencia a los veh´ıcu-los a´ereos no tripulados.

La Administración Federal de Aviación (Federal Aviation Administration) define el término aeronave no tripulada como la aeronave que es operada sin la posibilidad de intervención humana directa desde dentro o sobre la aeronave. También define el término sistema de aeronave no tripulada como el conjunto de la aeronave no tripulada y los elementos necesarios para que el mando funcione de manera segura y eficiente en el sistema de espacio aéreo nacional asociados (incluyendo los enlaces de comunicación y los componentes que controlan la aeronave no tripulada) [?].

El Instituto Americano de Astronáutica y Aeronáutica (American Institute of Aeronautics and Astronautics (AIAA)) citado en [?] defineveh´ıculo aéreo no tripulado

como aquella aeronave diseñada o modificada, para no llevar un piloto humano y operada a través de entrada electrónica, iniciada por el controlador de vuelo o por un sistema de control de vuelo autónomo a bordo que no requiere intervención del controlador de vuelo.

3.2. Clasificaci´

on de los VANT

Los VANT abarcan muchos tipos diferentes de aeronaves con una gran variedad de tipos de fuselaje y tecnolog´ıas de elevaci´on, con pesos m´aximos de despegue que

(30)

12 3. Veh´ıculos a´ereos no tripulados (VANT)

Masa (kg) Rango (Km) Altura de Vuelo (m) Resistencia

Micro <5 <10 250 1

Mini <20/25/30/150 <10 150/250/300 <2

T´actico

Alcance cercano 25-150 10-30 3,000 2-4 Corto alcance 50-250 30-70 3,000 3-6 Alcance medio 150-500 70-200 5,000 6-10 Resistencia y alcance medio 500-1500 >500 8,000 10-18 Baja altitud y penetraci´on profunda 250-2,500 >250 50-9,000 0.5-1 Baja altitud y larga resistencia 15-25 >500 3,000 >24 Altitud media y larga resistencia 1,000-1,500 >500 3,000 24-48

Estrat´egico

Alta altitud y larga resistencia 2,500-5,000 >2000 20,000 24-48 Estratosf´erico >2,500 >2,000 >20,000 >48 Exo-estratosf´erico TBD TDB >30,500 TDB

Misiones especiales

Veh´ıculo a´ereo no tripulado de combate >1,000 1,500 12,000 2

Letal TDB 300 4,000 3-4

Se˜nuelo 150-250 0-500 50-5,000 <4

Tabla 3.1: Clasificaci´on de diferentes VANT existentes. Fuente: Traducci´on de [?]

van desde varios gramos hasta más de 10000 kg, las opciones de velocidad var´ıan desde el vuelo suspendido hasta más de 1000 km/h, y con duraciones de vuelo que van de minutos a d´ıas [?]. Este amplio y diverso conjunto de posibilidades representa un amplio espectro de aplicaciones. Se han propuesto diferentes esquemas de clasifi-cación de UAV basados en sus caracter´ısticas operativas y sus capacidades. Dichas clasificaciones incluyen el peso medio de despegue (mean takeoff weigth, MTOW), tamaño, condiciones de operación, capacidades o combinaciones de estas. La tabla??

muestra una clasificaci´on comprensible donde se aprecia la gran variedad de sistemas disponibles [?].

Los VANT pueden ser clasificados seg´un su plataforma, [?] propone 4 clases:

1.- VANT de ala fija: se refieren a aviones no tripulados (con alas) que requieren una pista para despegar y aterrizar, o lanzamiento de catapulta. Generalmente tienen resistencia y puede volar a altas velocidades de crucero.

2.- VANT de ala rotatoria: también llamados VANT helicóptero o VANT de des-pegue y aterrizaje verticales (VTOL, por sus siglas en inglés), que tienen las ventajas de capacidad para flotar y una gran maniobrabilidad. Estas capaci-dades son útiles para cualquier misión robótica, especialmente en aplicaciones civiles. Un VANT helicóptero puede tener diferentes configuraciones, con roto-res principales y de cola (helicóptero convencional), rotores coaxiales, rotores en tándem, rotores múltiples, etc.

(31)

3.3 Aplicaciones de los VANT 13

3.- Dirigibles: son m´as ligeros que el aire y tienen larga resistencia, vuelan a velo-cidades lentas, y generalmente son de gran tama˜no. Ejemplo de estos son los globos y los dirigibles.

4.- VANT de alas m´oviles: tienen alas flexibles inspiradas en p´ajaros e insectos voladores.

Por otra parte, los VANT pueden clasificarse en función de su propiedad como público o estatal cuando son propiedad y son operados por entidades públicas como agencias federales o la polic´ıa local y civil cuando son propiedad de la industria o de partes privadas [?].

3.3. Aplicaciones de los VANT

Los VANT tienen m´ultiples aplicaciones en contextos militares y civiles. En el ´

ambito militar se utilizan para inteligencia, vigilancia y reconocimiento, adem´as apli-caciones m´as complejas enfocadas al ataque y defensa se encuentran en desarrollo.

En cuanto a las aplicaciones civiles el mercado continúa en desarrollo y ofreciendo nuevos sistemas de vuelo no tripulado con potenciales aplicaciones en áreas como: inspección de terreno, tuber´ıas, servicios públicos, edificios, etc., aplicación de la ley y aplicaciones de seguridad, gestión de desastres y crisis, búsqueda y rescate, monitoreo ambiental, agricultura y bosques, lucha contra incendios, mapeo aéreo y meteorolog´ıa, producción visual, investigación entre otras [?].

3.4. Control de los VANT

En cuanto a las metodolog´ıas de control de lo VANT en la literatura aparecen dos categor´ıas, las basadas en modelo matemático y los algoritmos de control inteligente. Los más destacados en la primera modalidad son el control proporcional, integral y derivativo o PID, el regulador lineal cuadrático, el control en modo deslizante, el con-trol backstepping, los algoritmos de control adaptivo, algoritmos de control robusto, algoritmos de control óptimo, feedback linerization [?], estos métodos requieren fun-cionamiento en tiempo real e información de estado precisa entregada por un sistema de captura de movimiento [?]. Por otra parte, los algoritmos de control inteligente

(32)

14 3. Veh´ıculos a´ereos no tripulados (VANT)

tienen diferentes enfoques de inteligencia artificial como lógica difusa, redes neurona-les, aprendizaje de máquina, algoritmos evolutivos, entre otros [?]. De estos los más usados son las redes neuronales y la lógica difusa.

3.5. VANT Quadrotor

Figura 3.1: Acciones de control de un VANT quadrotor.

En particular los VANT quadricópteros son helicópteros de cuatro rotores di-señados t´ıpicamente en configuración cruz con dos rotores girando en sentido de las manecillas del reloj y los otros dos en sentido contrario para balancear el torque [?]. En la figura??se muestran las accionesroll,pitch,yaw yup thrust del dron, las cuales son controladas cambiando el empuje de los rotores mediante modulación de ancho de pulso (MAP) para obtener el comportamiento deseado en la figura se muestran esquemas de la configuración de los rotores para generar el desplazamiento de un quadricoptero. Los VANT no tienen tripulación a bordo, por esto son operados de manera autónoma o remota y resultan ser una gran plataforma para la investigación de sistemas de control por su naturaleza no lineal y su configuración sub-actuada [?].

(33)

Cap´ıtulo 4

Aprendizaje profundo en redes

neuronales convolucionales

El aprendizaje profundo es un sub-campo del aprendizaje de máquina que abar-ca los algoritmos de aprendizaje de abstracciones de alto nivel en datos mediante la utilización de arquitecturas jerárquicas. Los algoritmos de aprendizaje profundo según el método básico se pueden dividir en cuatro categor´ıas: redes neuronales con-volucionales, máquinas de Boltzmann restringidas, autocodificadores y codificación Sparse. Las aplicaciones de estos algoritmos en visión computacional abarcan tareas como clasificación de imágenes, detección de objetos, restauración de imágenes, seg-mentación semántica, entre otras. Las redes neuronales son uno de los enfoques más notables y han sido encontradas altamente efectivas en diversas aplicaciones de visión computacional y son abordadas con más detalle a continuación [?].

4.1. Redes neuronales convolucionales

Las redes neuronales convolucionales (CNN, por sus siglas en inglés), son un tipo especializado de red neuronal para el procesamiento de datos que tienen una topo-log´ıa conocida de rejilla (como series de datos o imágenes). La arquitectura de las redes neuronales convolucionales se construyen a partir de capas que involucran al menos una capa de convolución. Una red neuronal convolucional se forma median-te 3 capas neuronales principales: capas convolucionales, capas de pooling y capas completamente conectadas.

A continuaci´on se describen las principales caracter´ısticas de las diferentes capas de las CNN.

(34)

16 4. Aprendizaje profundo en redes neuronales convolucionales

4.1.1. Capa de Convoluci´

on

En esta primera capa se realizan las respectivas convoluciones para producir un conjunto de activaciones lineales. Luego, cada resultado es pasado a través de una fun-ción de activación no lineal, como una unidad de activación lineal rectificadora ( Rec-tified Linear Units (ReLU)). La función de activación es de la formaf(x) = máx(0, x) (Ver figura ??). Las redes neuronales convolucionales profundas que emplean ReLU son entrenadas varias veces más rápido que aquellas que emplean los modelos estándar que utilizan para la función de salida de las neuronas la tangente hiperbólica o la sig-moide [?]. Esta etapa es conocida como etapa de detección.

Figura 4.1: Gráfica de la función de activación lineal rectificadora.

En el contexto de las redes neuronales convolucionales, el primer argumento de la convolución es referido como entrada y el segundo argumento comokernel. La salida se conoce como mapa de caracter´ısticas. La entrada es un arreglo multidimensional de datos y el kernel es un arreglo multidimensional de parámetros adaptados por el algoritmo de aprendizaje [?]. Las convoluciones se usan sobre más de un eje al tiempo. Por ejemplo, si se usan una imagen I, y un kernel K de dos dimensiones:

s(i, j) = (I_∗K)(i, j) = X

m

X

n

I(m, n)K(i₋m, j₋n) (4.1.1)

La convolución es conmutativa. Además muchas librer´ıas implementan una función similar llamadacorrelación-cruzada, la cual es la misma convolución, pero sin reflejar

(35)

4.1 Redes neuronales convolucionales 17

el kernel, para el ejemplo anterior:

s(i, j) = (I_∗K)(i, j) =X

m

X

n

I(i+m, j+n)K(m, n) (4.1.2)

En aprendizaje de máquina al implementar la correlación-cruzada también es lla-mada convolución. Para el desarrollo de este trabajo se llamará convolución a las dos operaciones.

4.1.2. Capa de Pooling

La función de pooling remplaza la salida de la red con una suma estad´ıstica de las salidas vecinas. Por ejemplo, la operación max pooling reporta la máxima salida entre una vecindad rectangular. Otra función de pooling popular que incluye el promedio de una vecindad rectangular, es la norma L2_{, o un promedio ponderado basado en}

la distancia desde el pixel central. En todos los casos, el pooling ayuda a hacer que la representación sea aproximadamente invariante a pequeños desplazamientos de la entrada. Como el pooling resume las respuestas sobre una vecindad completa, se produce una reducción en el tamaño de la entrada a la siguiente capa mejorando la eficiencia computacional de la red y reduciendo los requisitos de memoria para el almacenamiento de parámetros [?].

4.1.3. Capa completamente conectada

Siguiendo a la ´ultima capa de pooling de la red, se conectan varias capas de tipo completamente conectadas para convertir los mapas de caracter´ısticas de 2D a un vector de caracter´ısticas de 1D.

4.1.4. Entrenamiento

Hay dos etapas para el entrenamiento de la red: una etapa hacia adelante (forward) y otra hacia atrás (backward). La primera tiene el objetivo principal de representar la imagen de entrada con los parámetros actuales en cada capa (pesos y bias). Luego la predicción actual es usada para calcular la función de pérdida con los valores base reales. Basada en la función de pérdida, en la etapa hacia atrás se computa el gradien-te de cada parametro con las reglas directrices. Todos los parámetros son actualizados

(36)

con base en el gradiente y preparados para el siguiente computo directo. Después de suficientes iteraciones de etapas hacia adelante y hacia atrás o al alcanzar el ren-dimiento deseado, el parendizaje se puede detener [?]. Con el aprendizaje profundo se logra abastraer más información que con el aprendizaje superficial. Sin embargo, la gran cantidad de parámetros puede introducir un problema de sobrealimentación. Para la prevención de este efecto existen técnicas de regularización que influyen en la eficiencia del entrenamiento como las siguientes.

Dropout y dropconect

Consiste en omitir de manera aleatoria la mitad de los detectores de caracter´ısticas. Las neuronas que son “dropped out” no contribuyen en la conexión hacia adelante y no participan en la retro-propagación (back-propagation). As´ı cada vez que una entrada es presentada, la red neuronal muestra una arquitectura diferente, pero todas estas arquitecturas comparten estos pesos [?]. La prinicipal motivación detrás del algoritmo es prevenir la coadaptación de los detectores de caracter´ısticas, o la sobrealimentación al forazar a las neuronas a ser robustas y confiar en el comportamiento de la población, en lugar de en la actividad de otras unidades espec´ıficas. [?]

Aumento de datos

Esta técnica es usada cuando las CNN son aplicadas al reconocimiento visual, el aumento de datos se usa para generar datos adicionales sin introducir costo extra de etiquetado. Ejempos de está técnica son la generación de imágenes a partir de la traslación de la imagen original o la reflexión. Otra forma de aumentar los datos es alterar las intensidades de los canales RGB de las imágenes [?].

4.2. Transferencia del aprendizaje

La transferencia del aprendizaje tiene como objetivo desarrollar un sistema ra-zonablemente realizado para una nueva tarea, dominio o distribución, de manera eficiente y eficaz, reteniendo y aprovechando el conocimiento adquirido de una o más tareas, dominios o distribuciones similares. La transferencia de aprendizaje enfatiza el desempeño de la tarea de destino mediante la transferencia de conocimiento a través de tareas, dominios y distribuciones que son similares, pero no son iguales.

(37)

4.2 Transferencia del aprendizaje 19

Debido a que las caracter´ısticas más abstractas e invariantes están representadas por las capas ocultas, las redes neuronales profundas (Deep Neural Networks (DNN)) son adecuadas para la transferencia de aprendizaje. La transferencia de aprendiza-je tiene grandes implicaciones prácticas. En muchas aplicaciones del mundo real, debido al alto costo del etiquetado manual humano y/o a las restricciones ambien-tales/sociales, no es raro que no se disponga de suficientes datos de entrenamiento. En tales casos, la transferencia de aprendizaje entre los dominios de tareas es muy deseable [?]. La transferencia de aprendizaje se ha aplicado con éxito a muchas tareas de aprendizaje automático. En estas aplicaciones, la transferencia de caracter´ısticas, es el enfoque principal para transferir conocimientos entre tareas.

En este caso particular se hará uso de la transferencia de aprendizaje a partir de la red pre-entrenada AlexNet, con el fin de lograr un buen ´ındice de clasificación y superar la necesidad de una base de datos etiquetada más grande, además, mediente su aplicación se reduce el tiempo de entrenamiento, a continuación se abordan las caracter´ısticas principales de la arquitectura de la red AlexNet.

4.2.1. AlexNet

Es una red neuronal convolucional profunda entrenada para clasificar las 1.2 mi-llones de im´agenes en alta resoluci´on de la competencia ILSVRC-2010 (ImageNet Large Scale Visual Recognition Challenge) en 1000 clases diferentes, obteniendo los mejores resultados en la historia de dicha competencia. La red completa tiene cinco capas convolucionales y tres capas completamente conectadas [?].

La primera capa convolucional filtra las imágenes de entrada de 224 _×224 _× 3 con 96 kernels de tamaño 11 _× 11_× 3 con un stride de 4 pixeles. La segunda capa convolucional toma como entrada la salida de la primera capa convolucional (respuesta normalizada y agrupada (pooled)) y la filtra con 256 kernels de tamaño 5_×5_×48. La tercera, cuarta y quinta capas están conectadas una a la otra sin ninguna intervención de agrupación o normalización. La tercera capa convolucional tiene 384 kernels de tamaño 3_×3_×256 conectada a la salida de la segunda capa convolucional (normalizada, agrupada). La cuarta capa convolucional tiene 384 kernels de tamaño 3_×3_×192, y la quinta capa convolucional tiene 256 kernels de tamaño 3_×3_×192. Las capas conectadas completamente tienen 4096 neuronas cada una [?]. El éxito de la red vino del uso eficiente de GPU, la aplicación de ReLU, una técnica de regularización

(38)

Figura 4.2: Esquema de la arquitectura original de la red neuronal convolucional AlexNet. La imple-mentaci´on ilustrada corresponde a la implementaci´on de la red en dos GPU.

Fuente: [?].

llamada dropout y el empleo de técnicas para generar más muestras de entrenamiento a partir de la deformación de las existentes. Este hecho marcó un punto de revolución en la visión por computadora, son ahora uno de los enfoques dominantes en casi todas las tareas de reconocimiento y detección [?].

(39)

Cap´ıtulo 5

Sistema operativo de robots (ROS)

5.1. Definici´

on

El sistema operativo de robots ((ROS), por sus siglas en inglésRobot Operating System, ) proporciona bibliotecas y herramientas para ayudar a los desarrolladores de software a crear aplicaciones de robots. Proporciona abstracción de hardware, controladores de dispositivos, bibliotecas, visualizadores, paso de mensajes, adminis-tración de paquetes y mucho más. ROS está licenciado bajo una licencia de código abierto, BSD [?]. ROS en la actualidad sólo se ejecuta de forma totalmente funcional en plataformas basadas en UNIX. el Software de ROS está principalmente probado en Ubuntu y Mac OSX, aunque la comunidad ROS ha contribuido al apoyo a Fedora, Gentoo, Arch Linux y además de otras plataformas Linux.

5.2. Conceptos b´

asicos

ROS está basado en una arquitectura de grafos donde el procesamiento toma lugar en los nodos que pueden recibir, mandar y multiplexar mensajes de sensores, control, estados, planificaciones y actuadores, entre otros. A continuación se definen los conceptos básicos de la estructura de ROS.

Nodo (nodes): Un nodo realmente no es mucho más que un archivo ejecutable dentro de un paquete ROS. Los nodos ROS utilizan una biblioteca cliente ROS para comunicarse con otros nodos. Los nodos pueden publicar o suscribirse a un tópico. Los nodos también pueden proporcionar o utilizar un Servicio. Mensajes (messages): Tipo de datos ROS utilizado al suscribir o publicar en un tema.

(40)

22 5. Sistema operativo de robots (ROS)

Tópico o Tema (topics): es el sistema usado por los nodos para comunicarse entre ellos. Los nodos pueden publicar mensajes en un tema as´ı como suscribirse a un tema para recibir mensajes. Puede haber varios editores y suscriptores concurrentes a un mismo tema, y un único nodo puede publicar y/o suscribirse a múltiples temas. En general, los editores y suscriptores no son conscientes de la existencia de los demás. Se puede pensar en un tema como un Bus de mensajes. Cada Bus tiene un nombre, y cualquier persona puede conectarse al bus para enviar o recibir mensajes, siempre y cuando sean del tipo correcto.

Maestro (master): Servicio de nombres para ROS (es decir, ayuda a que los nodos se encuentren). Sin el Maestro, los nodos no encontrar´ıan mensajes en-tre s´ı, o intercambiarlos, o invocar servicios, lo que hace que sea totalmente indispensable a la hora de ejecutar cualquier tipo de programa.

Rosout: ROS equivalente a stdout / stderr.

Roscore: Master + rosout + servidor de par´ametros.

La comunicación sobre tópicos se produce enviando mensajes ROS entre nodos (ver figura ??). Para que el nodo pubolicador y el nodo suscriptor se comuniquen, el editor y el suscriptor deben enviar y recibir el mismo tipo de mensaje. Esto significa que un tipo de tópico se define por el tipo de mensaje publicado en él.

Figura 5.1: Ejemplo de conexi´on a trav´es de ROS.

(41)

5.3 Bebop autonomy 23

5.3. Bebop autonomy

Bebop autonomy es un driver ROS para drones Parrot Bebop 1.0 y 2.0 (qua-dricopteros), basado en el ARDroneSDK3 oficial de Parrot. Este controlador ha sido desarrollado en Autonomy Lab de la Universidad Simon Fraser por Mani Monajjemi y otros contribuyentes. Este software es mantenido por Sepehr MohaimenianPour (Au-tonomyLab, Universidad Simon Fraser), Thomas Bamford (Laboratorio de Sistemas Din´amicos, Universidad de Toronto) y Tobias Naegeli (Laboratorio de Tecnolog´ıas Interactivas Avanzadas, ETH Z¨urich) [?].

Este driver funciona sobre ROSIndigo, Jade oKinetic y solo ha sido probado en Ubuntu. Por otra parte, el driver trae el paquetebebop tools que viene con un archivo de lanzamiento para teleoperar el Bebop. A trav´es de este paquete es posible enviar al quadricoptero comandos de despegar, aterrizar, emergencia, pilotear y mover la c´amara virtual.

Despegar: Publicar un mensaje de tipo std msgs/Empty al tematakeoff. Aterrizar: Publicar un mensaje de tipo std msgs/Empty al tema land. Emergencia: Publicar un mensaje de tipo std msgs/Empty al temareset. Pilotear: Para mover el Bebop alrededor, se publican mensajes del tipo geo-metry msgs/Twist al tema cmd vel mientras Bebop est´a volando. El efecto de cada campo del mensaje en el movimiento de Bebop se muestra a continuaci´on:

linear.x (+) Translate forward (₋) Translate backward linear.y (+) Translate to left

(₋) Translate to right linear.z (+) Ascend

(₋) Descend

angular.z (+) Rotate counter clockwise (₋) Rotate clockwise

El rango aceptable para todos los campos es [₋1..1]. El drone ejecuta el último comando recibido mientras el controlador está en ejecución. Este comando se resta-blece a cero cuando se recibe el comando de despegue, aterrizaje o emergencia. Para

(42)

24 5. Sistema operativo de robots (ROS)

hacer que el Bebop flote y mantenga su posici´on actual, debe publicar un mensaje con todos los campos establecidos en cero en cmd vel.

Las partes linear.x y lineal.y de este mensaje fijan los ´angulos de pitch y de roll del Bebop, respectivamente, controlando as´ı sus aceleraciones delantera y lateral. Los ´

angulos de pitch/roll resultantes dependen del valor del par´ametro PilotingSettings-˜ MaxTiltCurrent, que se especifica en grados y es din´amicamente reconfigurable.

La parte linear.z de este mensaje controla la velocidad vertical del Bebop. La velocidad resultante en m/s depende del valor del parámetroSpeedSettingsMaxVerti-˜ calSpeedCurrent, que se especifica en metros por segundo y también es dinámicamente reconfigurable. De forma similar, el componente angular.z de este mensaje controla la velocidad de rotación del Bebop (alrededor del eje z). El parámetro de escala co-rrespondiente es SpeedSettingsMaxRotationSpeedCurrent (en grados por segundo).

roll degree = linear.y * max tilt angle pitch degree = linear.x * max tilt angle ver vel m per s = linear.z * max vert speed rot vel deg per s = angular.z * max rot speed Con este driver es posible adaptar el archivo a un controlador propio.

(43)

Cap´ıtulo 6

Sistema de exploraci´

on en

ambientes forestales basado en

aprendizaje profundo

6.1. Estrategia del sistema

El sistema de vuelo realiza la detección y evasión de obstáculos en ambientes forestales de manera reactiva. El enfoque aplicado se basa en la utilización de una red neuronal convolucional como clasificador de la escena captada por la cámara monocular a bordo del quadrotor y a partir de ella mapear a la salida el comando de control de vuelo. A continuación, se presentan la pol´ıtica de vuelo para el control del dron y las caracter´ısticas de la red neuronal convolucional empleada.

6.2. Pol´ıtica de vuelo

La pol´ıtica de vuelo que se propone es simple, permitiendo evaluar el desempeño de la CNN para ésta aplicacion. A partir de los resultados obtenidos es posible proponer pol´ıticas de vuelo más complejas y que mejoren el vuelo del VANT. El objetivo de vuelo del veh´ıculo es dirigirse de manera frontal siempre y cuando no se encuentre un ´

arbol en el área de vuelo normal, en caso de encontrarse con un árbol debe realizar la maniobra de evasión hacia la derecha hasta que de nuevo encuentre un área de vuelo libre.

La figura?? representa un esquema general del comportamiento deseado cuando el UAV vuela, detecta y evita un ´arbol mientras vuela hacia adelante. La CNN se

(44)

26 6. Sistema de exploraci´on en ambientes forestales basado en aprendizaje profundo

Figura 6.1: Vista superior de maniobra de evasi´on.

ejecuta todo el tiempo mientras recibe las imágenes capturadas con la cámara a bordo del VANT. Los resultados de la clasificación de cada imagen pueden ser de dos clases: a. espacio libre, lo cual indica que el VANT debe continuar volando de frente (ver figura ??), ya que no hay un obstaculo suficientemente cerca; b. obstáculo, la cual indica que el VANT se encuentra frente a un árbol y se realiza la evasión (ver figura

??). Lo anterior se logra enviando el comando de velocidad al controlador roll que genera el desplazamiento lateral hacia la derecha.

Figura 6.2: Esquema del comportamiento esperado del quadrotor con la calse frente. La primera columna muestra la representación de la vista de la cámara cuando el quadrotor se acerca al árbol; la segunda columna muestra el movimiento correspondidente que se genera al enviar el comando de control de avanzar, finalmente en la tercera columna el dron finaliza su movimiento en el momento en el que el sistema detecta que se acaba el espacio para avanzar.

(45)

6.3 Arquitectura de la red basada en AlexNet 27

Figura 6.3: Esquema del comportamiento esperado del quadrotor al momento de la detección del obstáculo. La primera columna muestra el momento a partir del cual se inicia la maniobra de evasión, la segunda el desplazamiento hacia la derecha respondiendo a la pol´ıtica de vuelo y finalmente el dron se detiene para luego continuar avanzando.

6.3. Arquitectura de la red basada en AlexNet

Como se mencionó, las redes neuronales convolucionales se construyen a partir de capas que involucran al menos una capa de convolución; en este caso, se usó la red pre-entrenada AlexNet, para crear una red de clasificación binaria a partir de la cual determinar si el quadrotor deber´ıa avanzar de frente o no, por lo cual las salidas de la red son obstáculo o espacio libre. En la figura ?? se representa la arquitectura de red.

Figura 6.4: Esquema de la red neuronal convolucional basada en la arquitectura AlexNet.

(46)

(47)

Cap´ıtulo 7

Experimentos y resultados

7.1. Plataforma de vuelo: Parrot

R

BEBOP 2.0

Tanto para la captura de las imágenes como para las pruebas en tiempo real se empleó el veh´ıculo BEBOP 2 de la compañ´ıa ParrotR (ver figura??). Esta plataforma

tiene 4 motores sin escobillas Outrunner, PA12 estructura reforzada de fibra de vidrio (20 %) y Grilamid (casco) con un peso de 500 g y sus dimensiones 38_×33_×9 cm.

Es un quadrotor equipado con una c´amara de 14 Megap´ıxeles y un lente Sunny “ojo de pez”, una resoluci´on de video de 1920_×1080 p (30 fps). Tiene conectidad Wifi (802.11) con un alcance de 300 m. El veh´ıculo ofrece una autonom´ıa de 25 minutos de vuelo con una bater´ıa 2700mAh [?].

Figura 7.1: ParrotR BEBOP 2.0.

Fuente: [?].

7.2. Base de datos

Los datos usados en redes neuronales convolucionales consisten en diferentes ca-nales, donde cada uno es la observación de diferentes cantidades en algún punto en el tiempo o el espacio [?]. En este caso se trabajó con muestras de entrenamiento y

(48)

30 7. Experimentos y resultados

Figura 7.2: Esquema del proceso de toma de im´agenes de las clasesespacio libre yobst´aculo

validación con igual número de canales que corresponden a imágenes RGB obtenidas con la cámara monocular frontal del VANT quadrotor. Se construyeron dos bases de datos, para las cuales fueron adquiridas imágenes cargando manualmente el quadro-tor y caminando a través de diferentes escenarios forestales. El tamaño de captura de las imágenes fue de 720_×840. Para el entrenamiento y ejecución de la red neuronal convolucional la resolución es reducida a un tamaño final de 227_×227 pixels.

La base de datos est´a formada por 12,000 ejemplos, 6,000 etiquetados de clase

espacio libre y los restantes 6,000 etiquetados de clase obstáculo. Los primeros fueron obtenidos caminando alrededor de un árbol a más de 100 cm. Los ejemplos de la clase

obst´aculo fueron obtenidos caminando alrededor del ´arbol pero a distancias menores de 30 cm variando la altura del VANT de 30 cm a 160 cm del suelo. La figuras ?? y

?? son algunos ejemplos de las im´agenes tomadas para cada una de las clases.

(49)

7.3 Entrenamiento y validaci´on de la CNN 31

Figura 7.4: Ejemplos de im´agenes de claseespacio libre.

7.3. Entrenamiento y validaci´

on de la CNN

La base de datos inicialmente se dividió en dos grupos, uno para entrenamiento y el otro para validación, cada uno con la mitad de las muestras de cada clase y separados de forma aleatoria. El resultado de dicho entrenamiento fue el empleado para para evaluación del sistema en ambiente real. El entrenamiento de la red neuronal profunda se ejecutó en una computadora equipada con una tarjeta NVIDIA GeForce GTX 970M GPU.

Para la sintonización fina de la red neuronal convolucional con la nueva base de datos, se empleó gradiente descendiente, con un máximo de 20 iteraciones. Como lo deseado con el proceso de transferencia de aprendizaje es mantener las caracter´ısticas de las capas pre-entrenadas (los pesos de las capas transferidas), se seleccionó una tasa de aprendizaje inicial baja, mientras que la taza de aprendizaje de las capas a reentrenar (las últimas 3) se seleccionó de valor alto.

Una vez entrenada la red se generan en total 56’211,970 par´ametros, de los cuales 1’669,632 corresponden a las capas convolucionales y 54’542,338 corresponden a las capas completamente conectadas.

7.3.1. Visualizaci´

on de los mapas de caracter´ısticas

La tabla??muestra la red neuronal profunda, se listan las principales propiedades de cada capa y los mapas de caracter´ısticas de cada etapa de convoluci´on.

(50)

Tabla 7.1: Principales propiedades de cada capa de la red implementada con base a la arquitectura de la red AlexNet con dos clases y vista de los mapas de caracter´ısticas de cada etapa de convoluci´on.

C0-Capa de entrada

Tama˜no de entrada: [227 227 3]

C1-Capa convolucional

Num. Canales: 3

Tama˜no de filtros: [11 11] Num. Filtros: 96 Paso: [4 4] Padding: [0 0]

Capa ReLU

Capa de normalizaci´on Capa max Pooling

Tama˜no Pool: [3 3] Paso: [2 2] Padding: [0 0]

Num. Canales: [48 48]

Tama˜no de filtros: [5 5] Num. Filtros: [128 128] Paso: [1 1] Padding: [2 2]

Capa ReLU

Tama˜no Pool: [3 3] Paso: [2 2] Padding: [0 0] Tama˜no de entrada: [227 227 3]

Capa ReLU

C6-Capa completamente conectada1

Tama˜no de entrada: 9216 Tama˜no de salida: 4096

C7-Capa completamente conectada

C-Capa completamente conectada

(51)

7.3.2. Visualizaci´

on de las activaciones de la CNN

La visualización de las activaciones de las capas convolucionales de la CNN, revela el est´ımulo que produce la excitación de mapas de caracter´ısticas individuales con una entrada particular. Este método permite observar la evolución de las caracter´ısticas en las diferentes etapas de la red.

Las figuras a continuación corresponden a los mapas de caracter´ısticas generados para la primera capa convolucional junto a un zoom del mapa que presentó lós m´ axi-mos valores de activación de cada capa. Los valores de activación representados en las imágenes no corresponden a los valores reales de activación sino a la normalización. El valor de activación más alto corresponde al color blanco mientras que el valor de activación más bajo corresponde al color negro. Las activaciones de todas las capas convolucionales pueden ser vistas en el apéndice ??.

(a) Activaciones (b) M´axima activaci´on (F-90)

Figura 7.5: Activaciones de la primera capa convolucional para imagen de claseespacio libre.

(a) Activaciones (b) M´axima activaci´on (F-85)

Figura 7.6: Activaciones de la primera capa convolucional para imagen de claseobst´aculo.

En la figura??se puede ver la evolución de las activaciones máximas de cada capa convolucional. La gama de las figuras corresponde a la normalización de los valores.

(52)

Se puede notar cómo a medida que se avanza en las capas de convolución son más los valores de activación altos de las imágen de claseobstáculo mientras que en la imagen de claseespacio libre son muchos más los valores de activación bajo.

(a)Espacio libre (b) Obst´aculo

(c) Espacio libre (d) Obst´aculo

(e) Espacio libre (f) Obst´aculo

(g)Espacio libre (h) Obst´aculo)

(i) Espacio libre (j) Obst´aculo

Figura 7.7: Evoluci´on de las activaciones de las capas convolucionales.

Este es un enfoque no param´etrico de ver la invarianza, muestra cuales patrones del conjunto de entrenamiento activan los mapas de caracter´ısticas.

(53)

7.3.3. Validaci´

on de la CNN

Para la validación la red neuronal profunda y garantizar la independencia de los resultados a la partición de los datos en los conjuntos de entrenamiento y prueba, se llevó a cabo un proceso de validación cruzada de 5 iteraciones.

En la tabla??se muestran los resultados, el promedio de clasificaci´on de los datos fue del 100

Tabla 7.2: validaci´on cruzada de 5 iteraciones

Grupos de entrenamiento Grupo de validaci´on Error de Validaci´on g2, g3, g4, g5 g1 100 %

g1, g3, g4, g5 g2 100 % g1, g2, g4, g5 g3 100 % g1, g2, g3, g5 g4 100 % g1, g2, g3, g5 g5 100 %

7.3.4. Validaci´

on del sistema

La implementación del sistema se muestra en la figura ??. consta de una cámara frontal a bordo del dron y una estación en tierra que se enlazan usando una red wifi. Una vez una imagen es enviada a la estación se hace el procesamiento visual, se ejecuta el algoritmo de control y son devueltos al veh´ıculo los comandos de vuelo.

Figura 7.8: Esquema de la implementaci´on del sistema en tiempo real.

(54)

La validación del sistema completo fue desarrollada en tiempo real. Los experimen-tos tuvieron lugar en diferentes escenarios con árboles. Cada experimento consistió en el vuelo autónomo a través de una trayectoria donde el VANT se encontraba de frente con: un árbol, dos árboles o tres árboles. Cada vuelo fue catalogado como ´ exi-toso o fallido. Durante los vuelos exiexi-tosos el VANT mantuvo vuelo frontal y realizó las maniobras para evitar el choque con los árboles. Los resultados se presentan en la tabla ??.

Tabla 7.3: Resultados de los vuelos de prueba.

´

Arboles en la trayectoria Vuelos totales Vuelos exitosos Validaci´on

1 25 24 96 %

2 10 20 100 %

3 3 9 100 %

En la figura??se muestra una secuencia de las tomas de la c´amara a bordo VANT quadrotor y de la vista exterior de su comportamiento. En cada toma se enuncian la clase generada por la red neuronal convolucional profunda y la fase de vuelo.

(a) Clase:espacio libre. Vuelo frontal. (b) Clase:espacio libre. Vuelo frontal.

(c) Clase: obst´aculo. Inicia maniobra eva-siva.

(55)

7.4 Modificaci´on del enfoque original 37

(e) Clase:obst´aculo. Maniobra evasiva. (f) Clase: obst´aculo. Fin de maniobra eva-siva.

(g) Clase:espacio libre. Vuelo frontal. (h) Clase:espacio libre. Vuelo frontal.

Figura 7.9: Secuencia de vuelo del quadrotor con ´arbol al frente. Vista exterior y vista de la c´amara a bordo del dron.

La tabla ??muestra los resultados de las pruebas en función de la evasión indivi-dual de los árboles.

Tabla 7.4: Resultados de detecci´on.

´

Arboles totales Arboles evadidos´ Impactos con ´arboles Validaci´on

54 53 1 97.36 %

7.4. Modificaci´

on del enfoque original

Con el fin de suavizar la transición de velocidades de la etapa de vuelo normal a la etapa de evasión, se modifica el enfoque presentado anteriormente, estableciendo una nueva clase en la red neuronal convolucional profunda. El nuevo enfoque considera las clasesespacio libre,obstáculo lejos yobstáculo cerca(ver figura ). Con esta nueva clase se busca lograr la detección temprana del árbol e iniciar la reducción de la velocidad

(56)

hasta el momento en el que la red detecta la claseobst´aculo cerca y entonces se ejecuta la maniobra evasiva hacia la derecha.

Figura 7.10: Ejemplos de im´agenes de claseobst´aculo cerca

La nueva base de datos está formada por 45,000 ejemplos, 15,000 etiquetados de claseespacio libre, 15,000 etiquetados de claseobstáculo lejos y los restantes 6,000 eti-quetados de claseobstáculo cerca. Los primeros fueron obtenidos caminando alrededor de 5 árboles a más de 200 cm.

Los ejemplos de la clase obst´aculo lejos fueron obtenidos caminando alrededor del ´

arbol a distancias entre 50 cm y 150 cm mientras que los ejemplos de la claseobstáculo cerca se tomaron a una distancia aproximada de 30 cm del árbol. En todos los casos se varió la altura del VANT de 30 cm a 160 cm del suelo. En la figura ??se muestra un esquema del proceso de toma de de imágenes y en las figuras ??, ?? y ?? son algunos ejemplos de las imágenes tomadas para cada una de las clases.

Figura 7.11: Esquema del proceso de toma de imágenes de las clases espacio libre, obstáculo lejos y obstáculo cerca

(57)

Figura 7.12: Ejemplos de im´agenes de claseobst´aculo cerca

Figura 7.13: Ejemplos de im´agenes de claseobst´aculo lejos

Figura 7.14: Ejemplos de im´agenes de claseespacio libre

(58)

7.4.1. Entrenamiento y validaci´

on de la CNN

Los par´ametros de entrenamiento y la estrategia de validaci´on para la nueva red neuronal convolucional son los empleados en el enfoque original.

7.4.2. Visualizaci´

on de las activaciones y de los mapas de

caracter´ıstica

(a) Espacio libre (b)Obst´aculo lejos (c) Obst´aculo cerca

(d) Espacio libre (e) Obst´aculo lejos (f) Obst´aculo cerca

(g) Espacio libre (h)Obst´aculo lejos (i) Obst´aculo cerca

(j) Espacio libre (k)Obst´aculo lejos (l) Obst´aculo cerca

(m) Espacio libre (n)Obstáculo lejos (ñ) Obstáculo cerca

(59)

Tabla 7.5: Principales propiedades de cada capa de la red implementada con base a la arquitectura de la red AlexNet con 3 clases y vista de los mapas de caracter´ısticas de cada etapa de convoluci´on.

C0-Capa de entrada

Tama˜no de entrada: [227 227 3]

Num. Canales: 3

Tama˜no de filtros: [11 11] Num. Filtros: 96 Paso: [4 4] Padding: [0 0]

Capa ReLU

Tama˜no Pool: [3 3] Paso: [2 2] Padding: [0 0] Tama˜no de entrada: [227 227 3]

Capa ReLU

C6-Capa completamente conectada2

C7-Capa completamente conectada

C-Capa completamente conectada

(60)

Una vez entrenada la red se generan en total 56’216,067 par´ametros, de los cuales 1’669,632 corresponden a las capas convolucionales y 54’546435 corresponden a las capas completamente conectadas.

7.4.3. Validaci´

on de la CNN

Para la validación la nueva red neuronal profunda igual se llevó a cabo el proceso de validación cruzada de 5 iteraciones.

En la tabla??se muestran los resultados, el promedio de clasificaci´on de los datos fue del 100

Tabla 7.6: 5-Fold Cross-Validation

Grupos de entrenamiento Grupo de validaci´on Validaci´on g2, g3, g4, g5 g1 100 % g1, g3, g4, g5 g2 100 % g1, g2, g4, g5 g3 100 % g1, g2, g3, g5 g4 100 % g1, g2, g3, g5 g5 100 %

7.4.4. Validaci´

on del sistema

La metodolog´ıa de validaci´on del sistema completo fue desarrollada en tiempo real de la misma manera que en el caso del enfoque incial y al igual que la implementaci´on del sistema (ver figura ??).

Los experimentos tuvieron lugar en diferentes escenarios con árboles. Cada expe-rimento consistió en el vuelo autónomo a través de una trayectoria donde el VANT se encontraba de frente con un árbol. Cada vuelo fue catalogado como éxitoso o fallido. Durante los vuelos exitosos el VANT mantuvo vuelo frontal a una velocidad alta y al momento de encontrarse con un árbol a una distancia prudente se disminuyó la velocidad para finalmente realizar la maniobra evasiva. Los resultados se presentan en la tabla ??.

(61)

Tabla 7.7: Resultados de los vuelos de prueba.

´

Arboles en la trayectoria Vuelos totales Vuelos exitosos Validaci´on

1 10 10 100 %

En la figura??se muestra una secuencia de las tomas de la c´amara a bordo VANT quadrotor y de la vista exterior de su comportamiento. En cada toma se enuncian la clase generada por la red neuronal convolucional profunda y la fase de vuelo.

(a) Clase:espacio libre. Vuelo frontal r´apido. (b) Clase:espacio libre. Vuelo frontal r´apido.

(c) Clase:obst´aculo lejos. Vuelo frontal lento. (d) Clase:obst´aculo lejos. Vuelo frontal lento.

(e) Clase:obst´aculo cerca. Vuelo evasivo. (f) Clase:obst´aculo cerca. Vuelo evasivo.

(62)

(g) Clase:espacio libre. Fin de evasi´on. (h) Clase:espacio libre. Vuelo frontal r´apido.

Figura 7.16: Secuencia de vuelo del quadrotor con ´arbol al frente. Vista exterior y vista de la c´amara a bordo del dron.

Con este enfoque se consiguió que el VANT lograra un mejor comportamiento en cuanto a la velocidad a la que desplazó. Ya que durante el tiempo de vuelo frontal en áreas de vuelo despejadas la velocidad de vuelo se incrementa y al detectar un obstáculo a una distancia prudente se disminuye. Este proceso facilita el cambio de la dirección de desplazamiento a la hora de hacer la evasión y se evita una posible colisión debida a los retardos del sistema.

(63)

Cap´ıtulo 8

Conclusiones

Con este primer intento por lograr un sistema de vuelo autónomo para VANT en ambientes forestales sin acceso a GPS o a un mapa previo del lugar, se consiguió probar la efectividad de las redes neuronales convolucionales profundas, ya que se logró un enfoque de clasificación de la escena que permite ejecutar una pol´ıtica de vuelo evasivo. El sistema es aplicable a VANT de pequeña escala que cuenten con una cámara monocular y un sistema de control de orientación incorporado.

Se desarrollaron dos enfoques del sistema. El primero basado en una red que clasifica la escena vista por el VANT en dos grupos, el primero correspondiente a la clase espacio libre y el segundo a la clase obstáculo. Las clases implican dos tipos de movimiento para el VANT, el primero corresponde a un desplazamiento frontal a una velocidad constante y el segundo a la maniobra evasiva que corresponde a un desplazamiento lateral derecho a una velocidad constante. Con este primer sistema se observó que apesar de que la clasificación de la escena se daba oportunamente, el tiempo de procesamiento y de ejecución de la maniobra provocaban que la maniobra se realizara muy cerca del árbol limitando la velocidad de vuelo del VANT.

El segundo enfoque es una variante del primero y con este se busca que la transición de un movimiento al otro sea más suave y que la maniobra de evasión se realice sin riesgo de chocar. Consiste en clasificar las escenas vistas por el VANT en tres grupos, el primero correspondiente a la clase espacio libre, el segundo a la clase obstáculo lejos y el tercero a la clase obstáculo cerca. Las clases implican tres tipos de moviento para el VANT, el primero corresponde a un desplazamiento frontal a una velocidad constante, el segundo a un desplazamiento frontal pero con reducción de velocidad y el tercero a la maniobra evasiva que corresponde a un desplazamiento lateral derecho a una velocidad constante. Con este enfoque se consiguió que el VANT viajara a una mayor velocidad y se demostró la capacidad de la red para clasificar distancia.
