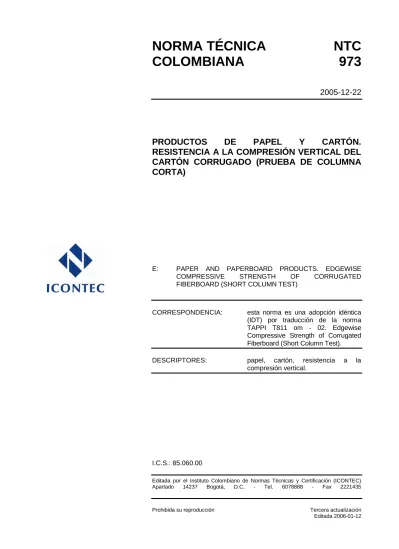

NORMA TÉCNICA NTC
COLOMBIANA 973
2005-12-22
PRODUCTOS DE PAPEL Y CARTÓN.
RESISTENCIA A LA COMPRESIÓN VERTICAL DEL CARTÓN CORRUGADO (PRUEBA DE COLUMNA CORTA)
E: PAPER AND PAPERBOARD PRODUCTS. EDGEWISE COMPRESSIVE STRENGTH OF CORRUGATED FIBERBOARD (SHORT COLUMN TEST)
CORRESPONDENCIA: esta norma es una adopción idéntica (IDT) por traducción de la norma TAPPI T811 om - 02. Edgewise Compressive Strength of Corrugated Fiberboard (Short Column Test).
DESCRIPTORES: papel, cartón, resistencia a la compresión vertical.
I.C.S.: 85.060.00
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Tercera actualización
Editada 2006-01-12
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 973 (Tercera actualización) fue ratificada por el Consejo Directivo del 2005-12-22.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 69 Productos de papel y cartón:
CARVAJAL S.A. - SERTESA
CLARA GÓMEZ – PROFESIONAL INDEPENDIENTE
CORPORACIÓN CENTRO DE
CAPACITACIÓN Y DESARROLLO TECNOLÓGICO PARA LA INDUSTRIA PAPELERA - CENPAPEL
CARTONES AMÉRICA S.A.
COLOMBIANA KIMBERLY COLPAPEL S.A.
CONTUBOS LTDA.
EMPAQUES INDUSTRIALES COLOMBIANOS
EMPACOR S.A.
FABIO CARVAJAL – PROFESIONAL INDEPENDIENTE
PAPELES DEL CAUCA S.A.
PRODUCTOS FAMILIA S.A.
PAPELSA S.A.
PLEGACOL S.A.
PROPAL S.A.
SMURFIT CARTÓN DE COLOMBIA S.A.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ASOCIACIÓN COLOMBIANA DE
TÉCNICOS DE LA INDUSTRIA DE PULPA, PAPEL Y CARTÓN - ACOTEPAC
AGRAF LTDA.
ALVILLA LTDA.
ASOCIACIÓN NACIONAL DE
INDUSTRIALES – ANDI ASHE & CIA S.A.
CARTONERÍA INDUSTRIAL LTDA.
CARTONERÍA VARELA HERMANOS LTDA.
CIBA ESPECIALIDADES QUÍMICAS
COOPERATIVA DE IMPRESORES Y PAPELEROS DE ANTIOQUIA
CORRUGADOS DE COLOMBIA LTDA.
DISTRIBUIDORA PAPELERA DEL CAUCA ENTUCAR DEL OCCIDENTE LTDA.
FIBRAS NACIONALES LTDA.
IMPRESORA DEL SUR S.A.
INDUSTRIA PAPELERA INDUGEVI S.A.
INDUSTRIAL DE TINTAS LTDA.
INVERNAL PAPELES LTDA.
PAPELES NACIONALES
PETROQUÍMICA COLOMBIANA PLASTIQUÍMICA
PRODUCTORA DE PAPELES S.A.
SERVICIO NACIONAL DE APRENDIZAJE- SENA
TETRAPACK UNIBOL S.A.
UNIVERSIDAD NACIONAL DE COLOMBIA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
DIRECCIÓN DE NORMALIZACIÓN
NORMA TÉCNICA COLOMBIANA NTC 973 (Tercera actualización) RESUMEN
1 PRODUCTO DE PAPEL Y CARTÓN.
RESISTENCIA A LA COMPRESIÓN VERTICAL DEL CARTÓN CORRUGADO (PRUEBA DE COLUMNA CORTA)
1. OBJETO
1.1 Esta norma describe procedimientos para determinar la resistencia a la compresión vertical (RCV, o ECT por su denominación en inglés), paralela a las ondas, de una columna corta de cartón corrugado, de pared sencilla, doble o triple (1).
1.2 El método incluye procedimientos para el corte y refuerzo (bordes encerados) de la pieza de ensayo y dos procedimientos para aplicar la fuerza de compresión (velocidad de deformación constante o velocidad de carga constante). Se ha comprobado mediante estudios que cualquier combinación de estos procedimientos produce los mismos resultados de ensayo con la precisión declarada (véase el numeral 9).
2. REFERENCIAS NORMATIVAS
Las siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplican únicamente la edición citada.
Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección)
NTC 333, Atmósferas estándar de acondicionamiento y ensayo para el papel, el cartón, la pulpa (Pulp Handsheets) y los productos relacionados (TAPPI T 402).
NTC 367, Muestreo y aceptación de un lote individual de papel, cartón, cartón para empaque o productos relacionados (TAPPI T 400).
NTC 4183, Productos de papel y cartón. Método de ensayo para determinar la resistencia a la compresión vertical del cartón corrugado, empleando piezas de ensayo en forma de cuello.
(TAPPI T 838)
NTC 5272, Resistencia a la compresión vertical del cartón corrugado usando el método de mordaza (prueba de columna corta) (TAPPI T 839).
TAPPI T 841, Edgewise Compressive Strength of Corrugated Fiberboard Using the Morris Method (Short Column Test)
NORMA TÉCNICA COLOMBIANA NTC 973 (Tercera actualización) RESUMEN
2
TAPPI T1200, Interlaboratory Evaluation of Test Methods to Determine TAPPI Repeatability and Reproducibility
3. SIGNIFICADO
3.1 Las investigaciones han demostrado que la resistencia a la compresión vertical de las piezas de ensayo con ondas verticales, en combinación con la resistencia a la flexión del cartón y las dimensiones de las cajas, está relacionada con la resistencia a la compresión tapa - base de los empaques de cartón corrugado de ondas verticales (2,3).
3.2 Este método también se puede usar para comparar la resistencia a la compresión vertical de diferentes lotes de cartones combinados similares o para comparar diferentes combinaciones de material (4 y 5).
NORMA TÉCNICA COLOMBIANA NTC 973 (Tercera actualización) RESUMEN
3 13. OBRAS CITADAS
1) Koning, J. W., Jr. “Comparison of Two Specimen Shapes for Short Column Test of Corrugated Fiberboard”, US, Forest Service Research Note FPL-0109 (October 1965).
2) McKee, R.C., Gander, J.W., and Wachuta, J.R., “Edgewise Compression Strength of Corrugated Board”, Paperboard Packaging 46 (11): 70 (1961).
3) McKee, R.C., Gander, J.W., and Wachuta, J.R., “Compression Strength Formula for Corrugated Boxes”, Paperboard packaging 48 (8), 149 (1963).
4) Malterfort, G.G., “Compression Strength of Corrugated”, Paperboard Packaging 48 (8):
160 (1963).
5) Moody, R.C., “Edgewise Compressive Strength of Corrugated Fiberboard as Determined by Local Instability” US Forest Service Research Paper FPL-46 (December 1965).
6) Moody R.C. and Koning, J.W., Jr. “Effect of Loading Rate on the Edgewise Compressive Strength of Corrugated Fiberboard”, U.S. Forest Service Research Note FPL-0121 (April 1966)
7) McClain T.E. and Boltnott, “Crush Tests Rely on Parallel-to-Flute Loading”, Tappi Journal 65 (3): 148(1982)
8) Urbanik, T.J., Catlin, A.H., Friedman, D.R., Lund, R.C., “Edgewise Crush Test Streamlined by Shorter Time After Waxing”, Tappi Journal 77 (1): 83 (1994)..
9) Koning, J.W., Jr., “A Short Column Crush Test of Corrugated Fiberboard” Tappi 47 (3):
134 (1964).
10) Schrampfer, K.E., and Whitsitt, W.J., “Clamped Specimen Testing: A Faster Edgewise Crush Procedure” Tappi 71 (10), 65 (1988).
11) Koning, J.W., “Towards an International Standard for the Edgewise Compression Test of Corrugated Board” Tappi Journal 71 (10), 62 (1988).
REFERENCIAS
1) Schrampfer, K.E., Whitsitt, W.J., and Baum, G.A., The Institute of Paper Science and Technology, Project 2695-24, Report One (February 27, 1987).
2) Urbanik, T.J., Catlin, A.H., Friedman, D.R., Lund, R.C., “More Rapid Edgewise Crush Test Methods” Journal of Testing and Evaluation, JTEVA. Vol. 21, No. 1, January 1993 pp. 62-67.
…
NORMA TÉCNICA COLOMBIANA NTC 973 (Tercera actualización) RESUMEN
4
IMPORTANTE
Este resumen no contiene toda la información necesaria para la aplicación del documento normativo original al que se refiere la portada. ICONTEC lo creo para orientar a su cliente sobre el alcance de cada uno de sus documentos y facilitar su consulta. Este resumen es de libre distribución y su uso es de total responsabilidad del usuario final.
El documento completo al que se refiere este resumen puede consultarse en los centros de información de ICONTEC en Bogotá, Medellín, Barranquilla, Cali o Bucaramanga, también puede adquirirse a través de nuestra página web o en nuestra red de oficinas (véase www.icontec.org).
El logo de ICONTEC y el documento normativo al que hace referencia este resumen están cubiertos por las leyes de derechos reservados de autor.
Información de servicios aplicables al documento aquí referenciado la encuentra en: www.icontec.org o por medio del contacto [email protected]
