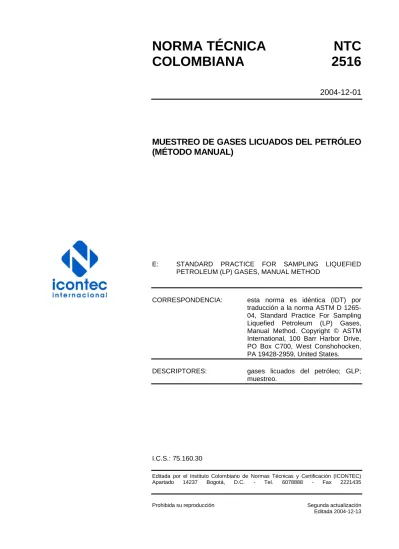

NORMA TÉCNICA
NTC
COLOMBIANA
2516
2004-12-01
MUESTREO DE GASES LICUADOS DEL PETRÓLEO
(MÉTODO MANUAL)
E: STANDARD PRACTICE FOR SAMPLING LIQUEFIED PETROLEUM (LP) GASES, MANUAL METHOD
CORRESPONDENCIA: esta norma es idéntica (IDT) por traducción a la norma ASTM D 1265-04, Standard Practice For Sampling Liquefied Petroleum (LP) Gases, Manual Method. Copyright © ASTM International, 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19428-2959, United States.
DESCRIPTORES: gases licuados del petróleo; GLP; muestreo.
I.C.S.: 75.160.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Segunda actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2516 (Segunda actualización) fue ratificada por el Consejo Directivo del 2004-12-01. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 88. Petróleo y sus derivados. Gas propano.
AGUA Y GAS INGENIERÍA. ALSABANA.
ASOCIACIÓN GREMIAL COLOMBIANA DE COMERCIALIZADIORES DE GAS – AGREMGAS
EMPRESA COLOMBIANA DE PETRÓLEOS. ECOPETROL
MINISTERIO DE MINAS Y ENERGÍA PETROGAS GLP S.A. ESP
PROASEM LTDA SAENA DE COLOMBIA UNIGAS COLOMBIA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
AFOMDIGAS
ALMACENADORA DE GAS DE OCCIDENTE S.A. GASO S.A. ALMAGAS MANIZALES S.A. E.S.P ALMALLANO S.A. E.S.P.
ALMAPIAY S.A. E.S.P. ANDEGAS
ANDINA DE GAS S.A. E.S.P ANTIOQUEÑA DE GAS S.A E.S.P. ANDEGAS
AUTOGAS S.A. E.S.P. BATIGAS S.A. E.S.P. BRIO DE COLOMBIA S.A.
C.R.E.G. COMISIÓN DE REGULACIÓN DE ENERGÍA Y GAS.
CARTAGAS S.A. E.S.P
COLGAS DE OCCIDENTE S.A E.S.P. COMINGAS S.A. EMPRESA DE SERVICOS PUBLICOS
COMPAÑIA COLOMBIANA DE GAS COLGAS
COMPAÑÍA DE ALMACENAMIENTO DE GAS S.A. E.S.P. ALMAGAS
COMPAÑÍAS ASOCIADAS DE GAS S.A. E.S.P. ASOGAS
CONFEDEGAS
DISTRIBUIDORA COLOMBIANA DE GAS S.A. E.S.P.
DISTRIBUIDORA CORONA INTERGAS S.A. E.S.P. INTERGAS S.A. E.S.P.
DISTRIBUIDORA DE GAS BOGOTA S.A. E.S.P.
DISTRIBUIDORA DE GAS IBAGAS S.A. E.S.P.
ELECTROGAS S.A. E.S.P.
EMPRESA CAUCANA DE GAS S.A. E.S.P ENERGAS S.A. E.S.P
ENVASADORA DE GAS DE PUERTO SALGAR S.A. E.S.P. ENVASAGAS GAS BOYACA S.A. E.S.P.
GAS CAQUETA S.A. E.S.P. GAS CORDILLERA S.A. E.S.P.
GAS DE SANTANDER S.A. E.S.P. GASAN GAS DEL ARIARI S.A. E.S.P
GAS DEL META LTDA GAS DEL PAEZ S.A. E.S.P.
GAS DEL RIO SUAREZ S.A. E.S.P. GAS EL CONDOR S.A. E.S.P. GAS EL SOL S.A. E.S.P GAS GOMBEL S.A. E.S.P GAS GUALIVA S.A. E.S.P
GAS LICUADO DEL PETROLEO
NORANTIOQUIA LTDA. NORANTIOQUIA GAS MILENIO S.A. E.S.P.
GAS PROPANO S.A E.S.P
GASES DE ANTIOQUIA S.A. E.S.P. GASES DEL MAGDALENA MEDIO S.A. E.S.P.
INTERGASES DEL PACIFICO S.A. E.S.P MINISTERIO DE AMBIENTE, VIVIENDA Y DESARROLLO TERRITORIAL
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
PETROCOMBUSTIBLES LTDA PETROGAS GLP S:A ESP PLEXA S.A. E.S.P
PORTOGAS S.A. E.S.P.
PROVEEDORA MAYORISTA DE GAS S.A. E.S.P PROVEGAS
RAYOGAS S.A. E.S.P. ULTRAGAS S.A. E.S.P.
VELOGAS DE OCCIDENTE S.A. E.S.P.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA
NTC 2516 (Segunda actualización)
RESUMEN
1
MUESTREO DE GASES LICUADOS DEL PETRÓLEO (MÉTODO MANUAL)
1. OBJETO
1.1 Esta norma cubre los procedimientos para obtener muestras representativas de gases licuados del petróleo como se definen en las ASTM D 1835 (NTC 2303), GPA 2140, y normas internacionales similares.
1.2 Estos procedimientos se consideran adecuados para obtener muestras representativas para todos los ensayos de rutina de los gases licuados del petróleo exigidos en la norma ASTM D 1835 (NTC 2303).
1.3 Estos procedimientos podrían ser usados para otros productos líquidos del gas natural que se encuentran normalmente en fase simple (mezclas de líquidos del gas natural, Butano de campo, etc.), definidos en otras especificaciones industriales y acuerdos contractuales. Este procedimiento no es aplicable para productos no especificados que contienen cantidades significativas de gases sin disolver (N2, CO2), agua libre u otras fases separadas tales como mezclas de gas / liquido crudas o sin procesar o materias similares. Se puede usar el mismo equipo para estos propósitos, pero se deben tomar las precauciones adicionales para obtener muestras representativas de productos multifase (véase el Anexo A del método ASTM D 3700).
NOTA 1 La norma ASTM D 3700 describe un método recomendado para obtener una muestra representativa de un fluido de hidrocarburos y la posterior preparación de la muestra para análisis de laboratorio cuando se encuentran presentes gases disueltos. El uso del método presentado en esta norma (NTC 2516) resultará en una pequeña pero predecible desviación por defecto para los gases disueltos, debido al procedimiento de venteo para lograr el 20 % de cámara de expansión.
1.4 Este método incluye recomendaciones para la localización del punto de muestreo en una línea o un recipiente. Es responsabilidad del usuario asegurarse que el punto de muestreo este localizado de manera que se obtenga una muestra representativa.
1.5 Los valores normativos están en unidades del Sistema Internacional (SI). Los valores expresados entre paréntesis son únicamente informativos.
1.6 La presente norma no pretende considerar todos los problemas de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer los procedimientos adecuados de salud y seguridad y determinar la aplicación de las limitaciones regulatorias antes de su uso.
NORMA TÉCNICA COLOMBIANA
NTC 2516 (Segunda actualización)
RESUMEN
2 2. NORMAS REFERENCIADAS
2.1 NORMAS ASTM
ASTM D 1835, Specification for Liquefied Petroleum (LP) Gases (NTC 2303).
ASTM D 3700, Practice for Containing Hydrocarbon Fluid Samples Using a Floating Piston Cylinder.
3. TERMINOLOGÍA 3.1 DEFINICIONES 3.1.1
cilindro para muestras de alta presión
recipiente usado para almacenamiento y transporte de una muestra obtenida a presiones por encima de la presión atmosférica. También se denomina "recipiente de muestra presurizado" o "bomba de muestra". No es recomendable el uso del término "bomba de muestra".
3.1.2
densidad máxima de llenado (densidad de llenado reducida)
volumen de un recipiente ocupado por la muestra, expresado usualmente como un porcentaje de la capacidad total. Legislaciones de transporte de mercancías peligrosas1, limitan el porcentaje de llenado de los recipientes usados para el despacho de GLP, y pueden citar este requisito como densidad de llenado reducida o densidad máxima de llenado (normalmente 80 % de llenado de líquido a 15 °C). Se puede requerir un porcentaje de llenado más bajo (densidad de llenado más baja) si el muestreo se realiza a temperaturas más bajas.
...
1
En Colombia las determinadas en el decreto 1609 (u otras disposiciones vigentes). Normas como la US CFR 49, Canadian Transportation of Dangerous Goods and Regulations y las de IATA son usadas en el ámbito internacional.
NORMA TÉCNICA COLOMBIANA
NTC 2516 (Segunda actualización)
RESUMEN
3
