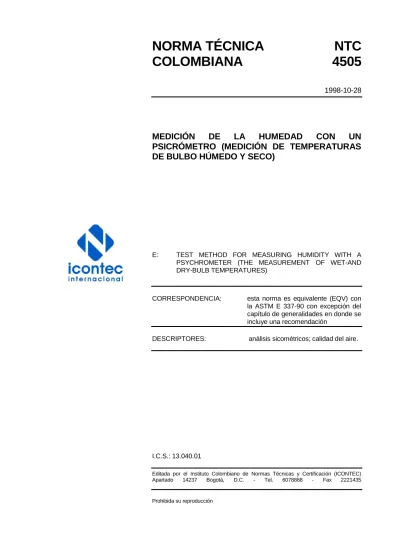

NORMA TÉCNICA
NTC
COLOMBIANA
4505
1998-10-28
MEDICIÓN
DE
LA
HUMEDAD
CON
UN
PSICRÓMETRO (MEDICIÓN DE TEMPERATURAS
DE BULBO HÚMEDO Y SECO)
E: TEST METHOD FOR MEASURING HUMIDITY WITH A
PSYCHROMETER (THE MEASUREMENT OF WET-AND DRY-BULB TEMPERATURES)
CORRESPONDENCIA: esta norma es equivalente (EQV) con la ASTM E 337-90 con excepción del capítulo de generalidades en donde se incluye una recomendación
DESCRIPTORES: análisis sicométricos; calidad del aire.
I.C.S.: 13.040.01
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993,
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor, Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo,
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general,
La NTC 4505 fue ratificada por el Consejo Directivo en 1998-10-28.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales,
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 000015 “Calidad de aire”.
ACIPET AMBIENCOL INGENIEROS CARVAJAL S. A. CERVECERÍA LEONA COLINAGRO S. A. DAMA E.A.A.B. ECOPETROL EMAC LTDA.
GASEOSAS COLOMBIANAS S.A.-SUR INGENIO DEL CAUCA
INGENIO PROVIDENCIA INGEOMINAS MINISTERIO DE AGRICULTURA MINISTERIO DE SALUD SIEMENS S.A. TEFCO
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACEGRASAS S.A. ACERÍAS PAZ DEL RÍO ALPINA S. A.
CEGA CENICAÑA
CERVECERÍA UNIÓN S. A.
CONSEJO COLOMBIANO DE SEGURIDAD CONSULTORES FORESTALES LTDA. E.E.B.
ECOCARBÓN
EMPRESAS PÚBLICAS DE MEDELLÍN I.S.S.
INCOLBESTOS S. A. INEXTRA S. A.
INGENIERÍA DE AGUAS Y DESECHOS INGENIERÍA ESTUDIOS CONTROL LTDA. INGENIESA S. A.
ISAGEN E.S.P.
MINISTERIO DE DESARROLLO ECONÓMICO
MINISTERIO DEL MEDIO AMBIENTE PROPAL S.A.
PROQUINAL S.A.
SECRETARÍA DEL MEDIO AMBIENTE SIKA ANDINA S. A.
TECNOLOGÍA AMBIENTE Y MEDIO AMBIENTE
UNIVERSIDAD LIBRE
UNIVERSIDAD NACIONAL - BOGOTÁ
UNIVERSIDAD NACIONAL - MEDELLÍN UNIVERSIDAD PONTIFICIA BOLIVARIANA
El ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales,
NORMA TÉCNICA COLOMBIANA NTC 4505 RESUMEN
2
MEDICIÓN DE LA HUMEDAD CON UN PSICRÓMETRO
(MEDICIÓN DE TEMPERATURAS DE BULBO HÚMEDO Y SECO)
1. OBJETO
1.1 GENERALIDADES
1.1.1 Este método de ensayo se refiere a la determinación de la humedad del aire atmosférico por medio de lecturas de temperaturas de bulbo húmedo y seco.
1.1.2 Este método de ensayo se puede aplicar a mediciones meteorológicas en la superficie de la tierra, con el propósito de probar materiales y determinar la humedad relativa de la mayor parte de las atmósferas normales y de las atmósferas de ensayo.
1.1.3 Este método de ensayo también se puede aplicar cuando se requiere solamente la temperatura del bulbo húmedo. En este caso, el instrumento comprende sólo un termómetro de bulbo húmedo.
1.1.4 La humedad relativa (hr) no denota una unidad. Las incertidumbres de la humedad relativa se expresan en la forma U u % hr, lo cual significa que la humedad relativa se espera que esté en el rango (U-u)% a U(+u)%, donde U es la humedad relativa observada. Todas las incertidumbres están en el nivel de confianza de 95 %
1.2 MÉTODO A - PSICRÓMETRO VENTILADO POR ASPIRACIÓN
1.2.1 Este método incorpora el psicrómetro ventilado por aspiración. El psicrómetro aspirado es más exacto que el psicrómetro de honda (giratorio) (véase el Método B), y ofrece ventajas en relación con el espacio que requiere, la posibilidad de utilizar tipos alternativos de termómetros (por ejemplo, eléctricos), una protección fácil de los bulbos de los termómetros contra irradiación extraña, ruptura accidental y por comodidad.
1.2.2 Este método es aplicable dentro de un rango de temperatura ambiente de 5 °C a 80 oC, temperaturas de bulbo húmedo no inferiores a 1 oC y está restringido a presiones ambientales que no difieren de la presión atmosférica normal en más de un 30 %
NORMA TÉCNICA COLOMBIANA NTC 4505 RESUMEN
3
1.3 MÉTODO B - PSICRÓMETRO VENTILADO POR ROTACIÓN (PSICRÓMETRO DE HONDA)
1.3.1 Este método incorpora el psicrómetro ventilado por rotación (psicrómetro de honda).
1.3.2 Este método se puede aplicar dentro del rango de temperatura ambiente de 5 °C a 50 oC, temperaturas de bulbo seco no inferiores a 1 oC y se restringe a presiones ambientales que no difieran de la presión atmosférica normal en más de un 30 %.
1.4 Esta norma no pretende considerar todos los problemas de seguridad, si los hay asociados con su uso. Es responsabilidad del usuario de esta norma establecer prácticas apropiadas de seguridad y salud y determinar la aplicabilidad de limitaciones regulatorias antes de usarla. (Para definiciones precautelativas de seguridad más específicas, véase los numerales 8.1 y 15.1).
2. NORMAS QUE SE DEBEN CONSULTAR
Las siguientes normas contienen disposiciones que, mediante la referencia dentro de este texto, constituyen disposiciones de esta norma. En el momento de su publicación eran válidas las ediciones indicadas. Todas las normas están sujetas a actualización; los participantes, mediante acuerdos basados en esta norma, deben investigar la posibilidad de aplicar la última versión de las normas mencionadas a continuación.
2.1 NORMAS ASTM
ASTM D 861, Practice for Use of the tex System to Designate Linear density of Fibers, Yarn Intermediates, and Yarns.
ASTM D 1193, Specification of Reagent Water
ASTM D 1356, Terminology Relating to Atmospheric Sampling and Analysis
ASTM D 1357, Practice for Planning the sampling of the Ambient Atmosphere
ASTM D 3631, Test Methods for Measuring Surface Atmospheric Pressure
ASTM D 4023, Terminology Relating to Humidity Measurements
ASTM D 4230, Test Method of Measuring Humidity with Cooled-Surface Condensation (Dew-Point) Hygrometer.
ASTM D1 Specification for ASTM Thermometers
ASTM E 380, Practice for Use of the International Systems of Units (SI) (The Modernized Metric Systems)
