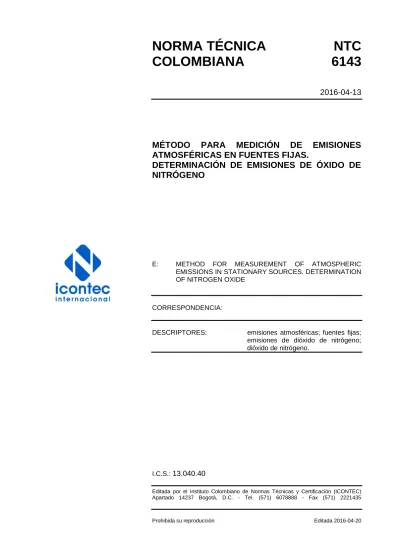

NORMA TÉCNICA
NTC
COLOMBIANA
6143
2016-04-13
MÉTODO
PARA
MEDICIÓN
DE
EMISIONES
ATMOSFÉRICAS EN FUENTES FIJAS.
DETERMINACIÓN DE EMISIONES DE ÓXIDO DE
NITRÓGENO
E: METHOD FOR MEASUREMENT OF ATMOSPHERIC EMISSIONS IN STATIONARY SOURCES.DETERMINATION OF NITROGEN OXIDE
CORRESPONDENCIA:
DESCRIPTORES: emisiones atmosféricas; fuentes fijas; emisiones de dióxido de nitrógeno; dióxido de nitrógeno.
I.C.S.: 13.040.40
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 6143 fue ratificada por el Consejo Directivo de 2016-04-13.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 11 Calidad de aire.
ANTEK S.A.S. AIRE VERDE LTDA ARGEMONIA S.A.S.
ASOCIACIÓN DE LABORATORIOS
AMBIENTALES, WORLD ENVIRONMENT QUALITY
CCA LTDA.
EPA COLOMBIA S.A.S.
GESTIÓN Y SERVICIOS AMBIENTALES S.A.S.
-G.S.A.-INGENIERÍA Y CONSULTORÍA GLOBAL LTDA. -ICG LTDA.-
INSTITUTO DE HIDROLOGÍA,
METEOROLOGÍA Y ESTUDIOS
AMBIENTALES -IDEAM-
LABORATORIO PRODYCON S.A.
MINISTERIO DE AMBIENTE Y
DESARROLLO SOSTENIBLE SGS COLOMBIA S.A.
SMURFIT KAPPA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ACON CONSULTORES ACUAMBIENTE LTDA. ADA & CO LIMITADA AIR CLEAN SYSTEMS S.A. AIRE VERDE LTDA.
ANA MARÍA HERNÁNDEZ ANÁLISIS AMBIENTAL LTDA. ASA FRANCO Y CIA LTDA.
ASISTENCIA Y MONITOREO AMBIENTAL PLANETA AZUL LTDA. - A&MA PLANETA AZUL LTDA.-
BB SERVICIOS AMBIENTALES COAMB COLOMBIA LTDA.
COMPAÑÍA DE CONSULTORÍA
AMBIENTAL LTDA.
CONSULTORÍA Y SERVICIOS
AMBIENTALES -CIAN LTDA.-
CONTROL DE CONTAMINACIÓN LTDA.
CONTROL TÉCNICO DE HIGIENE
INDUSTRIAL Y AMBIENTAL S.A.S. -CONHINTEC S.A.S.-
DAPHNIA LTDA.
DBO INGENIERÍA SANITARIA LTDA. E&C
EVALUACIÓN DE LA POLUCIÓN ATMOSFÉRICA S.A.S. -EPA COLOMBIA S.A.S.-
FULECOL
FUMINDUSTRIAL
GESTIÓN EMPRESARIAL & MEDIO
AMBIENTE LTDA. - GEMA CONSULTORES- HIDROAMBIENTAL LTDA.
INCOAMBIENTAL S.A.S.
INDUANÁLISIS LTDA. - ANÁLISIS
QUÍMICOS INDUSTRIALES
INSTITUTO DE HIGIENE AMBIENTAL S.A.S.
INTEGRAL INGENIEROS CONSULTORES ISOC-AMBIENTAL LTDA.
K-2 INGENIERÍA S.A.S.
LABORATORIO AMBIENTAL DE CARTÓN DE COLOMBIA S.A.
LABORATORIO AMBIENTAL DE LA
CORPORACIÓN AUTÓNOMA REGIONAL DEL VALLE DEL CAUCA -CVC-
LABORATORIO ANALQUIM LTDA.
LABORATORIO DE CALIDAD AMBIENTAL DE CORANTIOQUIA
LABORATORIO QUIMICONTROL LTDA. PROICSA INGENIERÍA LIMITADA PYT ECONTROL LTDA.
RAS LTDA.
SERVICIOS DE INGENIERÍA Y AMBIENTE S.A.S.
SMURFIT KAPPA
TECNOAMBIENTAL S.A.S. UNIVERSIDAD DE ANTIOQUIA
UNIVERSIDAD PONTIFICIA BOLIVARIANA - SECCIONAL MEDELLÍN
VCR INGENIERÍA AMBIENTAL S.A.S.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
CONTENIDO
Página
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
1.1 ANALITOS ... 1
1.2 CAMPO DE APLICACIÓN ... 1
1.3 OBJETIVOS DE LA CALIDAD DE LOS DATOS ... 1
2. REFERENCIAS NORMATIVAS ... 1
3. RESUMEN DEL MÉTODO ... 2
4. INTERFERENCIAS ... 2 5. SEGURIDAD ... 2 5.1 ACLARACIÓN ... 2 5.2 REACTIVOS CORROSIVOS ... 2 6. EQUIPOS Y SUMINISTROS ... 3 6.1 RECOLECCIÓN DE LA MUESTREA ... 3 6.2 RECUPERACIÓN DE LA MUESTRA ... 5 6.3 ANÁLISIS ... 5 7. REACTIVOS Y PATRONES ... 6 7.1 TOMA DE MUESTRA ... 6 7.2 RECUPERACIÓN DE LA MUESTRA ... 7 7.3 ANÁLISIS ... 7
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
Página
8. COLECCIÓN, PRESERVACIÓN, ALMACENAMIENTO Y TRANSPORTE
DE LA MUESTREA ... 8 8.1 TOMA DE MUESTRA ... 8 8.2 RECUPERACIÓN DE LA MUESTRA ... 9 9. CONTROL DE CALIDAD ... 9 10. CALIBRACIÓN Y ESTANDARIZACIÓN ... 10 10.1 ESPECTROFOTÓMETRO ... 10 10.2 BARÓMETRO ... 11 10.3 MEDIDOR DE TEMPERATURA ... 11 10.4 MANÓMETRO ... 11 10.5 BALANZA ANALÍTICA ... 11 11. PROCEDIMIENTO ANALÍTICO ... 11
11.1 VERIFICACIÓN DE AUSENCIA DE PÉRDIDAS DE LA MUESTRA ... 11
11.2 PREPARACIÓN DE LA MUESTRA ... 11
11.3 ANÁLISIS DE LA MUESTRA ... 12
11.4 ANÁLISIS DE MUESTRAS DE AUDITORÍA ... 12
11.5 RESULTADOS DE MUESTRAS DE AUDITORÍA... 12
12. ANÁLISIS DE DATOS Y CÁLCULOS ... 12
12.1 NOMENCLATURA ... 12
12.2 FACTOR DE CALIBRACIÓN DEL ESPECTROFOTÓMETRO ... 13
12.3 VOLUMEN DE LA MUESTRA, BASE SECA, CORREGIDO A CONDICIONES NORMALES ... 13
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
Página
12.4 DIÓXIDO DE NITRÓGENO TOTAL POR MUESTRA ... 14
12.5 CONCENTRACIÓN DE MUESTRA, BASE SECA, CORREGIDA A CONDICIONES NORMALES ... 14
12.6 ERROR RELATIVO DE LAS MUESTRAS DE AUDITORÍA DE CONTROL DE CALIDAD ... 14
13. DESEMPEÑO DEL MÉTODO ... 14
13.1 INTERVALO... 14
DOCUMENTO DE REFERENCIA ... 16
ANEXO A (Informativo) BIBLIOGRAFÍA ... 15
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
1 de 16
MÉTODO PARA MEDICIÓN DE EMISIONES ATMOSFÉRICAS EN FUENTES FIJAS.
DETERMINACIÓN DE EMISIONES DE ÓXIDO DE NITRÓGENO
1. OBJETO Y CAMPO DE APLICACIÓN 1.1 ANALITOS
Esta norma se aplica para los siguientes analitos:
Analitos Cas No. Sensibilidad
Óxidos de Nitrógeno (NOx) como NO2 incluyendo:
Óxido Nítrico (NO) 10102-43-9
Dióxido de Nitrógeno (NO2) 10102-44-0 2-400 mg/dscm
1.2 CAMPO DE APLICACIÓN
Esta norma describe el método para medir los óxidos de nitrógeno emitidos desde chimeneas o ductos de evacuación.
NOTA Este método no incluye la totalidad de las especificaciones (por ejemplo, equipos y suministros) y los procedimientos (por ejemplo, muestreo y análisis) esenciales para su funcionamiento. Algunos materiales son incorporados como referencia de otros métodos. Por lo tanto, para obtener resultados confiables, los usuarios de este método deben tener un amplio conocimiento de al menos los siguientes métodos de ensayo adicionales: NTC 6135 (EPA Method 1) y NTC 6141 (EPA Method 5).
1.3 OBJETIVOS DE LA CALIDAD DE LOS DATOS
El cumplimiento de los requisitos establecidos en el presente método mejorará la calidad de los datos obtenidos con los métodos de muestreo de contaminantes del aire.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NTC 6135, Método para medición de emisiones atmosféricas en fuentes fijas. Determinación del punto y la velocidad de toma de muestras.
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
2
NTC 6141, Método para medición de emisiones atmosféricas en fuentes fijas. Determinación de las emisiones de material particulado.
ASTM D1193, Standard Specification for Reagent Water.
3. RESUMEN DEL MÉTODO
Se recoge una muestra puntual en un frasco, el cual contiene una solución absorbente de ácido sulfúrico /peróxido de hidrógeno diluida, y los óxidos de nitrógeno. Los óxidos de nitrógeno, excepto el óxido nitroso se miden colorimétricamente, usando el procedimiento de ácido fenoldisulfónico.
4. INTERFERENCIAS
Se observan desviaciones en los resultados cuando se muestrea bajo condiciones de altas concentraciones de dióxido de azufre. Con concentraciones de o superiores a 2 100 ppm de SO2, use cinco veces la concentración de H2O2 en la solución absorbente de la presente norma.
Ensayos de laboratorio han mostrado que altas concentraciones de SO2 (aproximadamente
2 100 ppm) causa resultados bajos en los métodos establecidos en la NTC 6143 (EPA
Method 7) y Méthodo 7.A (Environmental Protection Agency (EPA). Code of Federal Regulations (CFR), Title 40, Part 60, Appendix A, Emission Test Methods). Al Incrementar en
cinco veces la concentración original de H2O2, se elimina esta desviación. Sin embargo,
incrementar en cinco veces la concentración de H2O2 cuando el SO2 no está presente, causa
desviación negativa.
5. SEGURIDAD 5.1 ACLARACIÓN
Este método puede involucrar materiales, operaciones y equipos peligrosos. Este método de ensayo no aborda todos los problemas de seguridad asociados con su uso. Es responsabilidad del usuario establecer prácticas de seguridad y salud apropiadas y determinar la aplicabilidad de las limitaciones reglamentarias antes de ejecutar este método de ensayo.
5.2 REACTIVOS CORROSIVOS
Los elementos de protección personal y procedimientos de seguridad son útiles en la prevención de las salpicaduras de productos químicos. Si hay contacto, lave inmediatamente con abundante agua durante al menos 15 min. Retire la ropa bajo la ducha y descontamine. Se deben tratar las quemaduras residuales químicas como quemaduras térmicas. Los siguientes reactivos son peligrosos.
5.2.1 Peróxido de Hidrógeno (H2O2)
Es irritante para los ojos, la piel, la nariz y los pulmones.
5.2.2 Ácido Fenoldisulfónico
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
3
5.2.3 Hidróxido de sodio (NaOH)
Provoca graves daños a los ojos y la piel. Su inhalación causa irritación en la nariz, la garganta y los pulmones. Reacciona exotérmicamente con pequeñas cantidades de agua.
5.2.4 Ácido Sulfúrico (H2SO4)
Destruye rápidamente los tejidos en el cuerpo. Causa quemaduras de tercer grado. Puede resultar en ceguera. La inhalación puede ser mortal con espasmos de la laringe, normalmente dentro de los siguientes 30 min. Puede causar daño en tejido pulmonar con edema. 1 mg/m3 durante 8 h causa daño pulmonar o, en concentraciones mayores, la muerte. Proporcione ventilación para limitar la inhalación. Reacciona violentamente con metales y compuestos orgánicos.
NORMA TÉCNICA COLOMBIANA
NTC 6143
RESUMEN
4
