BOMBA SO Normalizada según DIN Programa de Fabricación: Bombas Terrestres

N/A
N/A
Protected

Academic year: 2022

Share "BOMBA SO Normalizada según DIN Programa de Fabricación: Bombas Terrestres"

Copied!
15
0
0

Texto completo

(1)

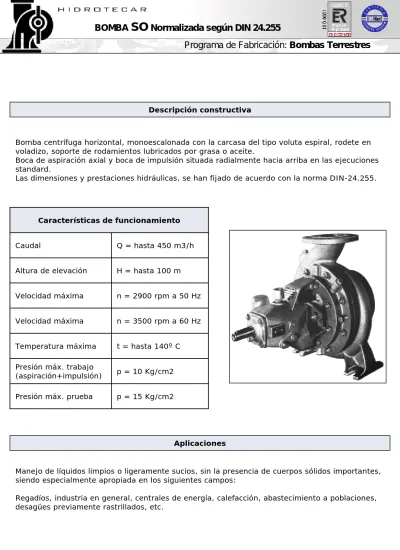

Descripción constructiva

Aplicaciones

Bomba centrífuga horizontal, monoescalonada con la carcasa del tipo voluta espiral, rodete en voladizo, soporte de rodamientos lubricados por grasa o aceite.

Boca de aspiración axial y boca de impulsión situada radialmente hacia arriba en las ejecuciones standard.

Las dimensiones y prestaciones hidráulicas, se han fijado de acuerdo con la norma DIN-24.255.

Características de funcionamiento

Caudal Q = hasta 450 m3/h

Altura de elevación H = hasta 100 m

Velocidad máxima n = 2900 rpm a 50 Hz

Velocidad máxima n = 3500 rpm a 60 Hz

Temperatura máxima t = hasta 140º C Presión máx. trabajo

(aspiración+impulsión) p = 10 Kg/cm2 Presión máx. prueba p = 15 Kg/cm2

Manejo de líquidos limpios o ligeramente sucios, sin la presencia de cuerpos sólidos importantes, siendo especialmente apropiada en los siguientes campos:

Regadíos, industria en general, centrales de energía, calefacción, abastecimiento a poblaciones, desagües previamente rastrillados, etc.

(2)

CAMPOS DE APLICACION

(3)

PLANOS DE SECCION

Marca Denominación Marca Denominación

1 Eje de bomba 25 Cuerpo de bomba espiral

2 Retén de grasa o aceite 26 Tuercas del rodete

3 Tapa del soporte exterior 27 Chaveta

4 Engrasador (en ejecución grasa) 28 Tapa del cuerpo espiral

5 Junta plana 29 Tapón roscado

6 Rodamiento de bolas 30 Espárragos del prensaestopas

7 Distanciador (en ejecución grasa) 31 Tuerca exagonal

8 Arandela elástica seeger 32 Junta plana

9 Soporte de rodamientos 33 Rodamiento de bolas

10 Filtro de aire (en ejecución aceite) 34 Engrasador de nivel constante (en ejecución aceite) 11 Distanciador (en ejecución grasa) 35 Distanciador (en ejecución aceite)

12 Retén grasa o aceite 36 Distanciador

13 Tapa del soporte interior 37 Arandela elástica seeger

14 Junta tórica 38 Chaveta

15 Prensaestopas 39 Junta plana.

16 Camisa de eje 40 Junta tórica

17 Empaquetaduras 41 Tapa cámara refrigeración empaquetadura

18 Anillo de dispersión 42 Junta tórica

19 Tapón roscado 43 Tapa del cierre mecánico

20 Junta plana 44 Cierre mecánico

21 Tapón roscado 45 Camisa para cierre

22 Rodete impulsor 46 Tapa del cierre mecánico

23 Anillo de desgaste posterior 47 Cierre mecánico

24 Anillo de desgaste anterior 48 Camisa para cierre

(4)

EJECUCIONES DE MATERIALES

En las tablas siguientes se detallan algunas de las ejecuciones más usadas, sin embargo podrá emplearse cualquier otro tipo de combinación de materiales, siempre que sea compatible con el líquido bombeado, su presión y temperatura.

DENOMINACION A B C D E F G H

Cuerpo de bomba GG-22 Gz-Rg5 F-314 C-45

Rodete impulsor GG-22 GSn Bz 10 AISI-316 F-312 C-45 GSn Bz 10 AISI-316 C-45

Anillos de desgaste GG-22 Gz-Rg5 F-314 F-313 F-114 Gz-Rg5 F-314 F-314

Eje de bomba F-114 F-314 F-114 F-314 AISI-316 F-114

Camisa de e]e F-312 Gz-Rg5 AISI-316 F-312 F-114 Gz-Rg5 AISI-316 F-114

Soporte GG-22

Prensa-estopas GG-22 Gz-Rg5 F-314 C-45

Empaquetadura En ejecuciones standard, algodón grafitado.

En ejecuciones especiales, según líquido bombeado y su temperatura.

Cierre mecánico En ejecuciones standard, CRANE tipo 1ª

En ejecuciones especiales, según líquido bombeado y su temperatura.

Tornillería F-114 Latón 58 F-314 F-114

Juntas, planas Klingerit

Juntas, tóricas Goma tipo perbunan

H Líquidos abrasivos *

G Líquidos corrosivos

C - D Líquidos ligeramente corrosivos y abrasivos

E Líquidos ligeramente abrasivos *

C - F Líquidos ligeramente corrosivos

B - F Agua salada limpia

A - B Agua dulce limpia

Ejecución de material

LIQUIDOS BOMBEADOS

*

Cuando se bombea líquidos abrasivos, es conveniente con el fin de alargar a vida de la bomba, aplicar una aportación de estelita a las superficies de roce de anillos de desgaste, pistas de rodete y camisa.

(5)

DIMENSIONES GENERALES

(6)

DIMENSIONES GENERALES

(7)

DIMENSIONES GENERALES Grupo motobomba R.P.M. 1450

1 Engrasador para ejecucuión grasa

6 Salida de agua de la cámara de refrigeración de la empaquetadura R 3/8"

2 Evacuación para ejecución aceite

7 Evacuación R 3/8"

3 Evacuación empaquetadura R 1/2"

8 Entrada de agua a la cámara de refrigeración de la empaquetadura R 3/8"

4 Conexión para el manómetro R 1/4"

9 Entrada de agua a la empaquetadura R 3/8"

5 Desaireación o cebado R 3/8"

Bridas de aspiración e impulsión según DIN 2502 PN 10 DIN 2532 PN 10 ASA 150 lb FF-RF

(8)

DIMENSIONES GENERALES Grupo motobomba R.P.M. 1450

(9)

Grupo motobomba R.P.M. 1450

(10)

DIMENSIONES GENERALES Grupo motobomba R.P.M. 1450

(11)

DIMENSIONES GENERALES Grupo motobomba R.P.M. 1450

(12)
(13)

DIMENSIONES GENERALES Grupo motobomba R.P.M. 1450

(14)

INTERCAMBIABILIDAD DE PIEZAS

Las piezas del mismo color y signo son intercambiables

(15)

HIDROTECAR, S.A. Fábrica y Oficinas.

Pol. Villayuda - C/ Ribera, s/n 09007 BURGOS

Apartado 281 - 09080 BURGOS Telf. (947) 48 44 00 / 04 / 08 Fax: (947) 48 45 57

e-mail: [email protected]

HIDROTECAR, S.A. Delegación Centro.

C/ Comandante Zorita, 13 - 4º, Of. 401 28020 MADRID

Telf. (91) 534 76 47 - 534 73 54 Fax: (91) 535 07 24

e-mail: [email protected]
