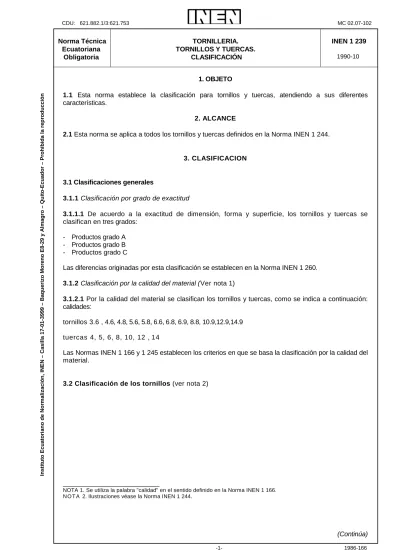

TORNILLERIA. TORNILLOS Y TUERCAS. CLASIFICACIÓN 1. OBJETO

(1)

Norma Técnica Ecuatoriana

Obligatoria

TORNILLERIA.

TORNILLOS Y TUERCAS.

CLASIFICACIÓN

INEN 1 239

1990-10

1. OBJETO

1.1 Esta norma establece la clasificación para tornillos y tuercas, atendiendo a sus diferentes características.

2. ALCANCE

2.1 Esta norma se aplica a todos los tornillos y tuercas definidos en la Norma INEN 1 244.

3. CLASIFICACION

3.1 Clasificaciones generales

3.1.1 Clasificación por grado de exactitud

3.1.1.1 De acuerdo a la exactitud de dimensión, forma y superficie, los tornillos y tuercas se clasifican en tres grados:

- Productos grado A - Productos grado B - Productos grado C

Las diferencias originadas por esta clasificación se establecen en la Norma INEN 1 260.

3.1.2 Clasificación por la calidad del material (Ver nota 1)

3.1.2.1 Por la calidad del material se clasifican los tornillos y tuercas, como se indica a continuación:

calidades:

tornillos 3.6 , 4.6, 4.8, 5.6, 5.8, 6.6, 6.8, 6.9, 8.8, 10.9,12.9,14.9 tuercas 4, 5, 6, 8, 10, 12 , 14

Las Normas INEN 1 166 y 1 245 establecen los criterios en que se basa la clasificación por la calidad del material.

3.2 Clasificación de los tornillos (ver nota 2)

__________________________

NOTA 1. Se utiliza la palabra "calidad" en el sentido definido en la Norma INEN 1 166.

N O T A 2. Ilustraciones véase la Norma INEN 1 244.

(Continúa)

Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción

(2)

3.2.1 Clasificación por la forma de la cabeza

3.2.1.1 Por la forma de la cabeza, los tornillos pueden ser de las formas listadas a continuación:

FORMA BASICA DETALLE

hexagonal -

con collarín con collar

con collar biselado

cuadrada -

con collar

triangular con collar

octogonal -

bi-hexagonal -

de martillo -

redonda -

cilíndrica -

abombada redondeada hoja abombada

avellanada -

abombada con apoyo

3.2.2 Clasificación por la forma de la espiga

3.2.2.1 Por la forma de la espiga, los tornillos se clasifican en:

vástago normal

reducido A reducido B calibrado de apoyo

(3)

3.2.3 Clasificación por la forma del extremo de rosca

3.2.3.1 Por la forma del extremo de rosca los tornillos pueden ser:

de extremo - Plano

- Abombado - Biselado - Cónico - tronco-cónico - biselado hueco - con pivote - con pivote largo - con pivote abombado - con pivote tronco-cónico - con destaje

- de tornillo autoroscante

3.2.4 Clasificación por el accionamiento

3.2.4.1 Por el accionamiento, los tornillos pueden ser:

accionamiento - hexagonal - cuadrado - triangular - octogonal - bi-hexagonal - pentagonal

- de hexágono interior - de cuadrado interior - de triángulo interior - bi-hexagonal interior - de seis canales interior - de ranura recta - de ranura cruciforme - de mariposa

- con pasador - moleteado recto - moleteado cruzado - agujero en cruz

(Continua)

(4)

3.2.5.1 De acuerdo al tipo de rosca, los tornillos pueden ser:

tipo de rosca Cilíndrica cónica autoroscante para madera

3.3 Clasificación de las tuercas (ver Nota 2) 3.3.1 Clasificación por el accionamiento

3.3.1.1 Por el accionamiento, las tuercas se clasifican en:

accionamiento - hexagonales

- cuadradas - triangulares - octogonales - pentagonales - bi-hexagonales - con ranuras

- con ranuras frontales - moleteadas

- con agujeros laterales - con agujeros frontales - de mariposa

- de cáncamo - de asa

3.3.2 Clasificación por las formas auxiliares

3.3.2.1 De acuerdo a las formas auxiliares, las tuercas se clasifican en:

tuercas - de collar

- de collarín - grande - de corona - ciegas

3.3.3 Clasificación por la altura

3.3.3.1 Por la altura, de acuerdo a los tamaños normalizados, las tuercas pueden ser altas o bajas.

(5)

APENDICE Z

Z.1 NORMAS A CONSULTAR

INEN 1 166 Tornillería. Tornillos. Requisitos mecánicos.

IN EN 1 244 Tornillería, Tornillos, tuercas y accesorios. Terminología.

INEN 1 245 Tornillería. Tuercas. Requisitos mecánicos

INEN 1 260 Tornillería. Tolerancias generales para tornillos y tuercas.

Z.2 BASES DE ESTUDIO

DIN 918 Schrauben, Muttern und Zubehor Deutsches Institut fur Normung. Berlin.

(6)

INFORMACIÓN COMPLEMENTARIA

Documento:

NTE INEN 1239

TITULO: TORNILLERIA. TORNILLOS Y TUERCAS.

CLASIFICACION

Código:

MC 02.07-102

ORIGINAL:

Fecha de iniciación del estudio: 1977-06-04

REVISIÓN:

Fecha de aprobación anterior por Consejo Directivo Oficialización con el Carácter de

por Acuerdo No. de

publicado en el Registro Oficial No. de Fecha de iniciación del estudio:

Fechas de consulta pública: de 1978-09-10 a 1978-10-25

Subcomité Técnico:

Fecha de iniciación: Fecha de aprobación: 1981-05-26 Integrantes del Subcomité Técnico:

NOMBRES:

Ing. Berud Ambruster Sr. Carlos Arizala Sr. Patricio Castillo Sr. Patricio Orbea Ing. Wilson Yacelga Ing. Sixto Cadena

INSTITUCIÓN REPRESENTADA:

ESCUELA POLITECNICA NACIONAL TOPESA

ASONAFE

FABRICA ORBEA DINE

INEN

Otros trámites: ♦

⁴

Esta norma sin ningún cambio en su contenido fue DESREGULARIZADA, pasando de OBLIGATORIA a VOLUNTARIA, según Resolución de Consejo Directivo de 1998-01-08 y oficializada mediante Acuerdo Ministerial No. 235 de 1998-05-04 publicado en el Registro Oficial No. 321 del 1998-05-20 El Consejo Directivo del INEN aprobó este proyecto de norma en sesión de 1990-10-18

Oficializada como: Obligatoria Por Acuerdo Ministerial No. 021 del 1991-01-09

Registro Oficial No. 629 del 1991-02-25
