REMACHES DE CABEZA AVELLANADA. REQUISITOS 1. OBJETO. 1.1 Esta norma establece las dimensiones y tolerancias para los remaches de cabeza avellanada.

(1)

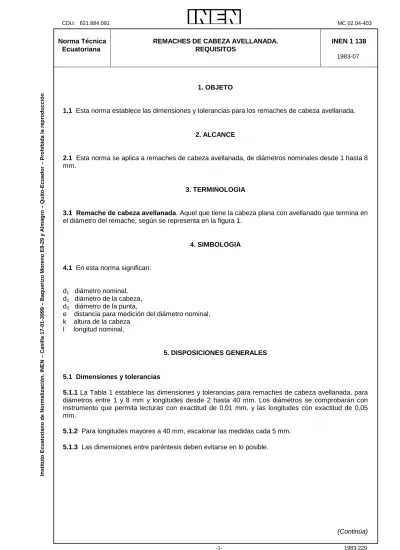

Norma Técnica Ecuatoriana

REMACHES DE CABEZA AVELLANADA.

REQUISITOS

INEN 1 138

1983-07

1. OBJETO

1.1 Esta norma establece las dimensiones y tolerancias para los remaches de cabeza avellanada.

2. ALCANCE

2.1 Esta norma se aplica a remaches de cabeza avellanada, de diámetros nominales desde 1 hasta 8 mm.

3. TERMINOLOGIA

3.1 Remache de cabeza avellanada. Aquel que tiene la cabeza plana con avellanado que termina en el diámetro del remache, según se representa en la figura 1.

4. SIMBOLOGIA

4.1 En esta norma significan:

d

1

diámetro nominal, d

2

diámetro de la cabeza, d

₃

diámetro de la punta,

e distancia para medición del diámetro nominal, k altura de la cabeza

l longitud nominal,

5. DISPOSICIONES GENERALES

5.1 Dimensiones y tolerancias

5.1.1 La Tabla 1 establece las dimensiones y tolerancias para remaches de cabeza avellanada, para diámetros entre 1 y 8 mm y longitudes desde 2 hasta 40 mm. Los diámetros se comprobarán con instrumento que permita lecturas con exactitud de 0,01 mm, y las longitudes con exactitud de 0,05 mm.

5.1.2 Para longitudes mayores a 40 mm, escalonar las medidas cada 5 mm.

5.1.3 Las dimensiones entre paréntesis deben evitarse en lo posible.

(Continúa)

Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción

(2)

NTE INEN 1 138 1983-07

1983-229 -2-

5.1.4 En la parte inferior de la Tabla 1 se dan las masas correspondientes a 1 000 piezas para cada tamaño comercial.

5.2 Material

5.2.1 Los remaches, según esta norma, se pueden fabricar en acero al carbono, latón, cobre o aluminio. El material se determinará por acuerdo entre las partes interesadas.

5.3 Acabado

5.3.1 Los remaches se entregarán sin rebaba, pero sin pulir, con el acabado que permita el proceso de fabricación.

5.4 Denominación

5.4.1 Un remache, según esta norma, se denomina por:

a) el nombre "remache”

b) el número de esta norma, c) el diámetro nominal (d

1

), d) la longitud nominal (l), e) la indicación del material.

Ejemplo:

Remaches INEN 1 138 6 x 30 latón

FIGURA 1. Remache de cabeza avellanada

(Continua)

(3)

TABLA 1. Remaches de cabeza avellanada. Dimensiones (mm) *

1 1,2 (1,4) 1,6 2 2,5 3 (3,5) 4 5 6 (7) 8

d1

tol ± 0,05 ± 0,1 ± 0,15 ± 0,2

1,8 2,1 2,5 2,8 3,5 4,4 5,2 6,3 7 8,8 10,5 12,2 14

d2

tol h 14 h 15

d₃min. 0,93 1,13 1,33 1,52 1,87 2,37 2,87 3,37 3,87 4,82 5,82 6,82 7,76

e 0,5 0,6 0,7 0,8 1 1,3 1,5 1,8 2 2,5 3 3,5 4

k ≈ 0,5 0,6 0,7 0,8 1 1,2 1,4 1,8 2 2,5 3 3,5 4

l ± IT 14 Masa (7,85 kg/dm³) kg/1000 piezas

2 0,016 0,027 0,032 0,046

3 0,023 0,035 0,045 0,062 0,102

4 0,029 0,044 0,058 0,078 0,127 0,163

5 0,035 0,053 0,070 0,094 0,152 0,201 0,363 0,433

6 0,062 0,083 0,110 0,177 0,240 0,421 0,596 0,803

8 0,107 0,142 0,228 0,316 0,537 0,753 1,01 1,62

10 0,277 0,392 0,650 0,906 1,21 1,94 2,91 4,17

12 0,468 0,763 1,06 1,41 2,25 3,38 4,79 6,30

14 0,876 1,22 1,62 2,56 3,84 5,41 7,12

16 0,989 1,38 1,82 2,88 4,30 6,03 7,94

18 1,54 2,03 3,20 4,76 6,65 8,77

20 2,22 3,52 5,20 7,28 9,60

22 3,83 5,66 7,91 10,4

25 4,30 6,35 8,84 11,5

28 7,03 9,72 13,0

30 7,49 10,3 13,6

32 10,9 14,4

35 11,9 15,6

38 17,0

40 17,7

* Los diámetros nominales corresponden con la serie principal de la Norma INEN 1 127 excepto los

que constan entre paréntesis, que corresponden a la serie secundaria.

(4)

NTE INEN 1 138 1983-07

1983-229 -4-

APENDICE Z

Z.1 NORMAS A CONSULTAR

INEN 1 127 Uniones por ejes nervados. Requisitos dimensionales.

Z.2 BASES DE ESTUDIO

DIN 661. Senkniete. Nenndurchmesser 1 bis 8 mm. Deutsches Institut fur Normung. Berlin 1977.
