Photos non contractuelles.
A1 - Bomba de traslación
A2 - Alimentación del ventilador dual/bomba de cebado de traslación
A3 - Depósito hidráulico
A4 - Bloque de función baja presión A5 - Filtro de cebado
A6 - Junta giratoria A7 - Pedal de avance
A8 - Bloque de selector de traslación de la palanca de mando
A9 - Manipulador izquierdo A10 - Bloque drenaje
A11 - Motor de engranaje de traslación derecha A12 - Motor de engranaje de traslación izquierda A13 - Mando de brazo/Desviador de traslación con la
palanca de mando izquierda
A14 - Orientación de la torreta/Desviador de traslación con la palanca de mando izquierda

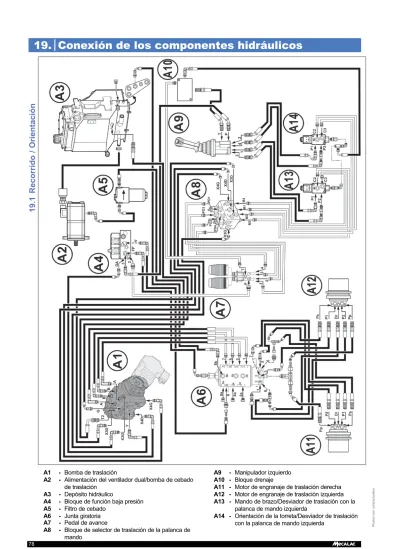

19.1 Recorrido / Orientación
19. Conexión de los componentes hidráulicos
Photos non contractuelles.
B1 - Orientación hidráulica y bomba de equipo B2 - Enfriador de aceite/agua/aire
B3 - Motor de ventilador B4 - Distribuidor
B5 - Acumulador 0.35 l / 15 bar B6 - Bloque desvío
B7 - Motor hidráulico de orientación de la torreta B8 - Unidad de dirección baja presión
A1 - Bomba de traslación
A2 - Alimentación del ventilador dual/bomba de cebado de traslación
A3 - Depósito hidráulico A9 - Manipulador izquierdo A10 - Bloque drenaje
A13 - Mando de brazo/Desviador de traslación con la palanca de mando izquierda
A14 - Orientación de la torreta/Desviador de traslación con la palanca de mando izquierda
19.2 Alimentación y retorno de torreta/ventilador y Load Sensing
Photos non contractuelles.
C1 - Elementos accesorios C2 - Elemento brazo C3 - Elemento engrasador C4 - Elemento pico de flecha C5 - Elemento flecha C6 - Elemento orientación C7 - Elemento cuchilla C8 - Elemento de entrada
19.3 Distribuidor
Photos non contractuelles.
D1 - Cilindro hidráulico de desvío B6 - Bloque desvío
19.4 Cilindro hidráulico de desvío
Photos non contractuelles.
19.5 Equipo sin válvula
A3 - Depósito hidráulico
A4 - Bloque de función baja presión A9 - Manipulador izquierdo A10 - Bloque drenaje
A13 - Mando de brazo/Desviador de traslación con la palanca de mando izquierda
A14 - Orientación de la torreta/Desviador de traslación con la palanca de mando izquierda
B4 - Distribuidor
B8 - Unidad de dirección baja presión
E1 - Pedal de mando del brazo intermedio de pluma/la pluma E2 - Cilindro hidráulico de flecha
E3 - Cilindro hidráulico del brazo E4 - Cilindro hidráulico de engrasador E5 - Cilindro hidráulico pico de la flecha E6 - Válvula de seguridad de la flecha E7 - Manipulador derecho
F3 - Válvula de seguridad del pico de la flecha
Photos non contractuelles.
19.6 Equipo con válvulas de seguridad
A3 - Depósito hidráulico
A4 - Bloque de función baja presión A9 - Manipulador izquierdo A10 - Bloque drenaje
A13 - Mando de brazo/Desviador de traslación con la palanca de mando izquierda
A14 - Orientación de la torreta/
Desviador de traslación con la palanca de mando izquierda
B4 - Distribuidor
B8 - Unidad de dirección baja presión E1 - Pedal de mando del brazo intermedio de pluma/la pluma E2 - Cilindro hidráulico de flecha E3 - Cilindro hidráulico del brazo
E4 - Cilindro hidráulico de engrasador E5 - Cilindro hidráulico pico de la flecha E7 - Manipulador derecho
F1 - Válvula de seguridad del brazo F2 - Válvula de seguridad del engrasador
F3 - Válvula de seguridad del pico de la flecha
Photos non contractuelles.
19.7 Cuchara autoprensora giratorio
B4 - Distribuidor B6 - Bloque desvío
D1 - Cilindro hidráulico de desvío E4 - Cilindro hidráulico de engrasador
G1 - Mando de rotación/selector de cuchara de mordaza rotatoria
G2 - Válvula de compensación doble
Photos non contractuelles.
19.8 Portaherramientas
A4 - Bloque de función baja presión B6 - Bloque desvío
H1 - Enganche rápido de recuperación de juego de Mecalac
Photos non contractuelles.
19.9 Accesorios
B4 - Distribuidor
B8 - Unidad de dirección baja presión
Photos non contractuelles.
19.10 Cuchilla
A6 - Junta giratoria B4 - Distribuidor
K1 - Palanca de mando del cilindro de la cuchilla K2 - Cilindro hidráulico de cuchilla
E7 - Manipulador derecho
Photos non contractuelles.
19.11 Retorno martillo
B2 - Enfriador de aceite/agua/aire
Photos non contractuelles.
( DU BLOC COMMANDE 1 )
P
(VERS BLOC BP B2a) (VERS BLOC BP B1a )
VERS MOTEUR M1
(VERS BLOC DRAIN )
Existant sur Déviateur
Existant sur Déviateur
TO HYDRAULIC MOTOR M1
VERS MOTEUR M2
TO HYDRAULIC MOTOR M2
(TO LOW PRESSURE HYDRAULIC BLOCK B1a)
(TO LOW PRESSURE HYDRAULIC BLOCK B2a)
(TO DRAIN BLOCK)
MOUNTED ON DEVIATOR BLOCK MOUNTED ON DEVIATOR BLOCK (FROM CONTROL BLOCK 1)
P T
1 2
C4 C1
C2 C3
T B
M3 M1
VERS BLOC DRAIN
VERS BLOC BP B2a VERS BLOC BP B1a
Bloc Sélecteur
Déviateur
Déviateur
DEVIATOR BLOCK SELECTOR BLOCK
DEVIATOR BLOCK TO DRAIN BLOC
TO LOW PRESSURE BLOCK B2a
TO LOW PRESSURE BLOCK B1a
