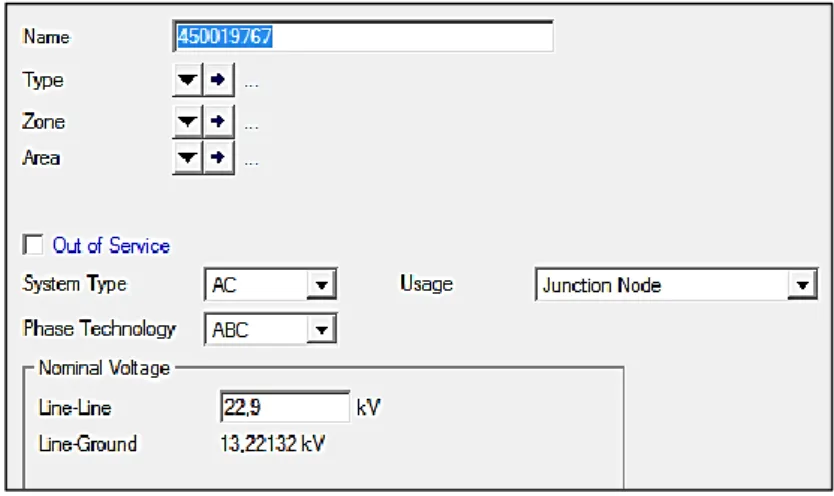

Figura 14 Terminal 4500019767 ... 45
Figura 15 Subestación E420702 ... 46
Figura 16 Diagrama unifilar general ... 51
Figura 17 Resultados del flujo de carga actual ... 52
Figura 18 Configuración actual ... 53
Figura 19 Modelamiento del interruptor 01 ... 55
Figura 20 Diagrama unifilar de la configuración 01 ... 56
Figura 21 Resultados del flujo de carga de la configuración 01 ... 56
Figura 22 Modelamiento del interruptor 01 ... 59
Figura 23 Modelamiento del interruptor 02 ... 59
Figura 24 Diagrama unifilar de la configuración 02 ... 60
VIII
Figura 25 Resultados del flujo de carga de la configuración 02 ... 60
Figura 26 Modelamiento del interruptor 01 ... 63
Figura 27 Modelamiento del interruptor 02 ... 63
Figura 28 Modelamiento del interruptor 03 ... 64
Figura 29 Diagrama unifilar de la configuración 03 ... 64
Figura 30 Resultados del flujo de carga de la configuración 03 ... 64
Figura 31 Comparación de niveles de tensión en los terminales ... 68
IX Índice de tablas
Tabla 1 Operacionalización de las variables ... 35

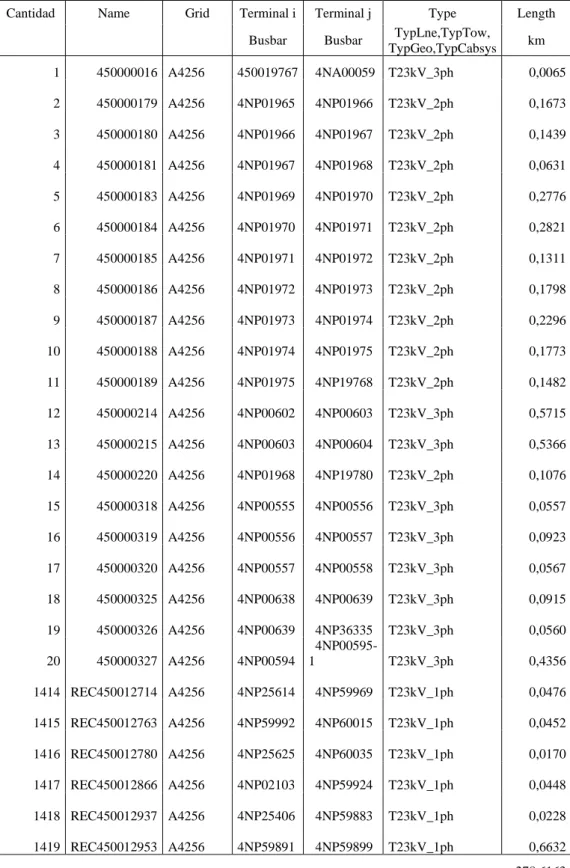

Tabla 2 Redes de media tension... 44

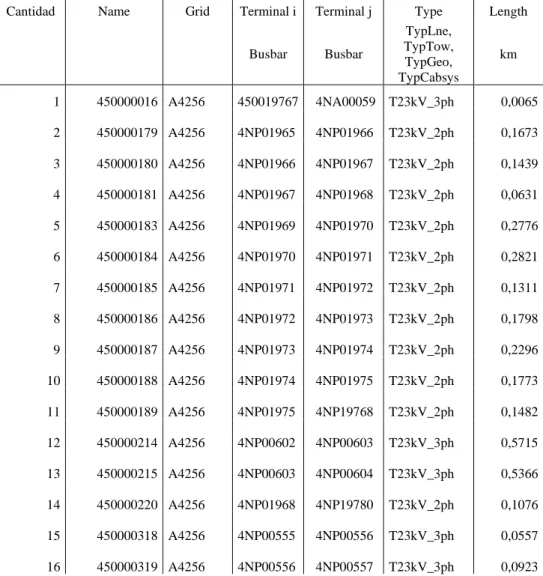

Tabla 3 Terminales ... 45
Tabla 4 Cargas y cantidad de usuarios ... 46
Tabla 5 Reporte de los voltajes de los circuitos alimentadores ... 52
Tabla 6 Potencia de transferencia entre alimentadores ... 53
Tabla 7 Niveles de tensión actuales en los terminales ... 54
Tabla 8 Reporte de los voltajes de los circuitos alimentadores con la configuración 01 ... 57
Tabla 9 Potencia de transferencia entre alimentadores con la configuración 01 ... 57
Tabla 10 Niveles de tensión en los terminales con la configuración 01 ... 57
Tabla 11 Reporte de los voltajes de los circuitos alimentadores con la configuración 02 ... 61
Tabla 12 Potencia de transferencia entre alimentadores con la configuración 02 ... 61
Tabla 13 Niveles de tensión en los terminales con la configuración 02 ... 61
Tabla 14 Reporte de los voltajes de los circuitos alimentadores con la configuración 03 ... 65
Tabla 15 Potencia de transferencia entre alimentadores con la configuración 03 ... 65
Tabla 16 Niveles de tensión en los terminales con la configuración 03 ... 65
Tabla 17 Comparación de los resultados de los niveles de tensión ... 67
Tabla 18 Confiabilidad con configuración actual ... 69
Tabla 19 Confiabilidad con configuración 01 ... 69
Tabla 20 Confiabilidad con configuración 02 ... 70
Tabla 21 Confiabilidad con configuración 03 ... 70
Tabla 22 Comparación de los resultados de la confiabilidad ... 71
X Resumen
El objeto de la investigación es analizar la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256. El problema es justamente las interrupciones del servicio eléctrico.
El tipo de investigación es la aplicada, el método de la investigación es el analítico, el diseño de la investigación es preexperimental, teniendo como técnica de recolección de datos la documental utilizando ficha de registro como instrumento de recopilación de datos.
En el análisis de la topología de las redes en estudio se propusieron tres configuraciones para su posterior evaluación de los flujos de carga y un análisis de confiabilidad.
Los resultados fueron positivos en la disminución de la cantidad, duración de interrupciones y la mejora de los niveles tensión.
XI Abstrac
The object of the investigation is to analyze the topology of the electrical networks to minimize the interruptions of electrical service in the A4256 feeder. The problem is precisely the interruptions of the electrical service.
The type of research is applied, the research method is analytical, the research design is pre- experimental, having the documentary data collection technique using the registration form as a data collection instrument.
In the analysis of the topology of the networks under study, three configurations were proposed for their subsequent evaluation of the load flows and a reliability analysis.
The results were positive in the decrease in the amount and duration of interruptions and the improvement of tension levels.
12 Introducción
Las redes de distribución em media tensión por lo general es de estructura radial, la planificación y la posterior a operación de estas redes tiene muchos problemas en su expansión o la reconfiguración, equilibrar cargas entre las diferentes subestaciones, la reducción de perdidas o el mismo restablecimiento del servicio eléctrico.
Actualmente las redes radiales están tendiendo en migrar a redes enmalladas y para ello se tiene que reconfigurarlas, entendiendo como reconfiguración la apertura y cierre de los interruptores de líneas.
La presente investigación titulada “ANÁLISIS DE LA TOPOLOGÍA DE REDES EN MEDIA TENSIÓN PARA MINIMIZAR LAS INTERRUPCIONES DE SERVICIO ELÉCTRICO EN EL ALIMENTADOR A4256” tiene como importancia proponer reconfiguraciones de las redes en media para minimizar las interrupciones de servicio eléctrico en la zona de estudio.
Se dividió para su estudio en cuatro capítulos en el siguiente orden: Capitulo I en donde se caracteriza en problema de investigación, en segundo Capítulo II se presenta el marco teórico, en el tercer Capítulo III la metodología y por último el Capitulo IV en donde se presenta los resultados de la investigación.
13 Capítulo I
Caracterización del problema de investigación
1.1 Planteamiento del problema de investigación
El sistema eléctrico que suministra energía eléctrica de la ciudad de Huánuco cuenta con once alimentadores en media tensión en los niveles de 10kV en la zona urbana y en 22,9kV en la zona rural, el sistema eléctrico Huánuco se basa en una configuración radial de régimen de neutro conectado a tierra.
La investigación se centró en el circuito alimentador A4256, este alimentador es de un nivel de tensión en 22.9 kV que suministra energía eléctrica a la zona rural de la ciudad de Huánuco.
14 El problema de la investigación es las interrupciones del servicio eléctrico en el alimentador A4256.
Por lo tanto la investigación tiene como objeto analizar la topología de la red para minimizar las interrupciones del servicio eléctrico y mejorar los niveles de tension.
1.2 Formulación del problema de investigación
1.3 Problemas de la investigación 1.3.1 Problema general
¿Como analizar la topología de las redes eléctricas tensión para minimizar las interrupciones de servicio eléctrico en el alimentador A4256?
1.3.2 Problemas específicos
¿Cuál es la configuración la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256?
¿Cómo simular la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256?
1.4 Objetivos de la investigación 1.4.1 Objetivo general
Analizar la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256
15 1.4.2 Objetivos específicos
Configurar la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256.
Simular la topología de las redes eléctricas para minimizar las interrupciones de servicio eléctrico en el alimentador A4256.
1.5 Justificación
1.5.1 Justificación practica
La investigación se justifica en lo practico en el sentido que la tesis propone una solución técnica al problema de la investigación.
1.5.2 Justificación metodológica
En lo metodológico la tesis se justifica porque planteamos un procedimiento para para solucionar el problema de la investigación.
1.5.3 Justificación social
La justificación social se da en el sentido que la solución del problema de la investigación tendrá un beneficio en los pobladores de la zona de estudio.
1.6 Delimitación
16 1.6.1 Delimitación temporal
En el tiempo la tesis se realizó en el tiempo aproximado de dos años entre 2021-2022, tiempo en donde se realizó la toma de datos y el análisis de los resultados.
1.6.2 Delimitación espacial
La delimitación espacial de la tesis, indica que la investigación se realizó específicamente en el alimentador A4256 del sistema eléctrico de la ciudad de Huánuco.
17 Capítulo II
Marco Teórico
2.1 Antecedentes
2.1.1 Antecedentes internacionales
Bravo (2022) en su tesis de grado titulada "DISEÑO DE REDES ELÉCTRICAS EN MEDIO VOLTAJE, BAJO VOLTAJE Y ALUMBRADO PÚBLICO PARA URBANIZACIONES" presenta el resumen:
“El presente trabajo consiste en el diseño de redes eléctricas en medio voltaje, bajo voltaje y alumbrado público para urbanizaciones, como proyecto modelo
18 aplicaremos este diseño en la Urbanización Bosquetto, dicha urbanización se encuentra ubicado en Ecuador, provincia del Guayas, Guayaquil Vía La Costa, Chongón; este diseño abarca el abastecimiento de energía eléctrica en niveles de voltajes residenciales a 221 familias que integraran esta urbanización. Una vez conocidos el número de familia a bastecer con una demanda declarada por el promotor, se dimensionarán los calibres de conductores tanto en medio y como bajo voltaje, así como un correcto dimensionamiento de alumbrado público cumpliendo con las normativas de ARCERNNR apegados a la LOSPEE, CIE, RGLOSPEEb, SAPG, entre normativas y leyes exigidas por la empresa reguladora y receptora de la obra una vez construidos. Al mismo tiempo, se formulará una simulación a través de una serie de software que permitan la verificación del correcto funcionamiento y a la vez el cumplimiento de todas las exigencias de CNEL EP específicamente unidad de negocios Guayaquil, para que una vez construido tal proyecto pueda ser fiscalizado y recibido a costo “0” por dicha institución” (Bravo Contreras & Ochoa Álava, 2021).
Tangarife (2013) en su tesis de grado titulada "ESTUDIO DE REDISTRIBUCIÓN DE REDES DE MEDIA TENSIÓN EN LAS SUBESTACIONES CALDAS, ANCÓN SUR E ITAGÜÍ DE EPM MEDIANTE EL USO DE HERRAMIENTAS COMPUTACIONALES Y PROPUESTA PARA LA RECONFIGURACIÓN TOPOLÓGICA" presenta su resumen:
"En el presente informe se muestra la reconfiguración obtenida para un grupo de circuitos de 13,2kV de las subestaciones de Caldas, Ancón Sur e Itagüí de las Empresas Públicas de Medellín E.S.P., Dicho estudio tiene como objetivo
19 mejorar sus índices de cargabilidad, recuperación de pérdidas técnicas y las posibilidades de transferencia de carga ante contingencia y suspensiones programadas. La metodología y herramienta se desarrolla soportada en las bondades del programa computacional CYMDIST, se carga la topología de los circuitos a analizar y se corren los flujos de carga de los circuitos en estudio, se analizan y definen las posibilidades de reconfiguración y se obtienen los reportes de corriente, pérdidas técnicas y balances de fases. Como conclusión de la metodología y el análisis de los resultados obtenidos, se generan reconfiguraciones propuestas con sus maniobras para los circuitos eléctricos, que mejoren ostensiblemente las condiciones de cargabilidad y confiabilidad.
Igualmente, se generan algunas recomendaciones y trabajos que pueden ser aplicados a futuro. Finalmente se estiman los costos y beneficios que trae como consecuencia el realizar un estudio de reconfiguración de circuitos"(TANGARIFE, 2013).
Llorens (2010) en su tesis de grado titulada “MODELO LINEAL PARA LA RECONFIGURACIÓN ÓPTIMA DE REDES DE MEDIA TENSIÓN “URBANAS”
presenta el resumen.
“Esta tesis aborda el modelado y resolución de una de las problemáticas más conocidas en el análisis de los sistemas de distribución como es la reconfiguración de redes radiales para minimización de pérdidas. Si bien se estudiará más adelante con detalle las dificultades inherentes al problema planteado, cabe adelantar que se trata de un problema de programación matemática de gran envergadura, debido básicamente a la no linealidad de las ecuaciones eléctricas del sistema y a la presencia de variables continuas y
20 binarias. Estas características son especialmente relevantes cuando la dimensión del problema es apreciable, situación que concurre en las redes urbanas de media tensión donde se plantea el problema de reconfiguración a resolver. En esta tesis se ha buscado definir un modelo aproximado del problema que minimice las dificultades anteriores. El resultado es un nuevo problema de programación lineal entera mixta capaz de abordar el estudio de redes de gran tamaño, y que se demuestra obtiene unos óptimos locales muy próximos a los mejores conocidos en cada caso. La solución propuesta se fundamenta en el uso del concepto de camino. Este concepto permite formular de manera sencilla no sólo la restricción de radial de la red, sino también las ecuaciones electrotécnicas del problema, tanto las restricciones de capacidad y operación, como las ecuaciones de red. Para esto último se asumen algunas aproximaciones eléctricas que son muy habituales en la reconfiguración de redes de distribución. Estas simplificaciones suavizan la dificultad matemática del problema exacto y con ello es posible calcular de forma rápida y sencilla la circulación de potencia por cada rama. Dado que el número factible de posibles caminos asociados a un nudo es muy elevado, se han propuesto tres procedimientos para la selección de caminos, eliminando aquellos con escasa o nula probabilidad de formar parte de la red radial óptima, lo cual ha permitido reducir el espacio de búsqueda y con ello el tamaño del problema. Estos procedimientos vienen a tener en cuenta, por ejemplo, que caminos excesivamente largos desde un punto de vista eléctrico pueden ser descartados desde el principio pues implican pérdidas eléctricas elevadas. Análogamente, caminos que den lugar a caídas de tensión por encima de las impuestas en la operación también pueden ser eliminados a priori. Un tercer criterio ha sido el no incorporar al problema final aquellos caminos de un
21 nudo que implican un perfil de tensiones bajo, asumiendo en este último caso la
“percepción” práctica de que el árbol de mínimas pérdidas suele coincidir con el de mejor perfil de tensiones. Todo ello es convenientemente justificado, cuantificado y valorado a lo largo de la tesis. Añadido a todo lo anterior, se propone una linealización a tramos del flujo de potencia cuadrático en las líneas, esto es, de las pérdidas en ellas, lo cual permite finalmente obtener un problema lineal entero mixto. Esta linealización a tramos se ejecuta no de forma aleatoria o heurística sino pseudo-óptima, tras imponer una cota al error que se comete en dicha linealización. A lo largo de la tesis se estudian dos posibles linealizaciones según se quiera definir el número de intervalos de la linealización a trozos o la longitud de estos intervalos. Tras numerosas pruebas se demuestra que ambos tipos de linealizaciones resultan igual de eficientes en cuanto a la calidad de la solución final que aportan. La solución propuesta se ha adaptado a su vez para aceptar redes con generación dispersa, las cuales requieren un tratamiento diferente debido a la posible circulación de potencia aguas arriba de la subestación, así como la limitación de las posibles sobretensiones que pudieran ocasionar. Estas peculiaridades, no presentes en ausencia de generación dispersa como ocurría hasta hace relativamente poco, han sido caracterizadas y analizadas en el modelo desarrollado. De la heurística adoptada para la simplificación del problema inicial, resulta un problema final de programación lineal entera-mixta que es función de una serie de parámetros.
Para valorar la robustez del modelo y la calidad de la solución obtenida se realiza un análisis de sensibilidad, donde se verifica que se siguen obteniendo buenos resultados cuando se producen pequeñas variaciones del valor de los parámetros seleccionados en el modelo. El modelo se ha aplicado a redes de gran dimensión,
22 de hasta 1043 nudos, 1181 ramas y 139 bucles, donde se ha considerado que cada una de sus ramas puede estar abierta o cerrada. Esta última posibilidad, aun no siendo realista, se ha tenido en cuenta para estudiar la robustez del modelo en casos extremos en el que el número de variables binarias es muy elevado, viniendo éste muy determinado por el número real de elementos de corte susceptibles de cambiar su estado para la búsqueda de caminos alternativos en la alimentación. Finalmente señalar que los problemas de programación lineal entera-mixta son un clásico en numerosos campos, no sólo de la ingeniería, existiendo paquetes de programación comerciales muy eficientes que permiten su resolución incluso para problemas de gran dimensión. Esta característica es de especial relevancia cara al modelo propuesto en esta tesis, ya que además de permitir valorar la exactitud de la solución obtenida con el nuevo modelo propuesto, se asegura la posibilidad de la implementación práctica de la solución adoptada” (Llorens Iborra, 2010).
Marelli (2016) en su investigación titulada “Análisis de topología de red para reducir niveles de cortocircuito en un nodo de transmisión” presenta su resumen siguiente.
“En Argentina las inversiones en las redes de transporte presentan serios retrasos en contraposición con el crecimiento sostenido de la demanda. Como solución alternativa se busca inyectar potencia de generación en los nodos existentes.
Surge el problema entonces de incrementos en las potencias de cortocircuito en aquellos nodos, donde se combinan elevada capacidad de transformación y aporte de potencia de generación local. En este trabajo, se modela la red de transmisión del nodo Santo Tomé y se evalúan todas las posibles alternativas de
23 configuración de barras, seleccionando aquella que favorezca a la reducción de los niveles de cortocircuito”(Marelli, 2016).
Fuentes (2012) en su tesis titulada “ANÁLISIS DE ARQUITECTURA DE RED DE SALIDAS DE MEDIA TENSIÓN TIPO A DEL SECTOR SUR OCCIDENTE 2 DE LA EMPRESA DISTRIBUIDORA ELECTRICIDAD DE OCCIDENTE S.A.”
presenta el resumen siguiente.
“El presente trabajo de investigación tiene como objetivo realizar la evaluación y el análisis de las salidas de media tensión tipo A, para la propuesta e implantación de la arquitectura de red y coordinación de protecciones. El presente trabajo de graduación persigue el análisis de la arquitectura de red en las salidas de media tensión clasificadas como tipo A, para la clasificación de las salidas de media tensión se consideró el tipo de red: urbana o rural; potencia instalada, la cantidad de clientes y su longitud en kilómetros, con el fin de priorizar las mejoras, optimizar los servicios y aprovechar la inversión realizada.
El primer capítulo se enfoca en la descripción de la arquitectura de red, dando una idea específica de sus componentes que integra dicho criterio, el cual es un punto de partida para salidas de media tensión. El segundo capítulo describe los sistemas y criterios de protección, los elementos de señalización y maniobra. El tercer capítulo se enfoca en la descripción de las redes existentes de telecontrol dando una idea específica para cada componente que integra dicho sistema, el cual es el punto de partida de los sistemas de telecontrol. El cuarto capítulo se presenta datos del sector geográfico Sur Occidente II, con el fin de detectar las deficiencias que afectan la operación y los indicadores de calidad del servicio eléctrico, analizando el área donde se propone la mejora de la arquitectura de
24 red en las instalaciones a media línea de DEOCSA. El quinto capítulo se analiza la situación actual del sector Sur Occidente II desde el punto de vista técnico, para determinar los puntos de mejora en la arquitectura de red, tomando como base aspectos estadísticos almacenados en los sistemas corporativos de DEOCSA. El sexto capítulo se presenta la propuesta de mejora para la arquitectura de red del sector Sur Occidente II, con el objetivo de reducir los descuentos por indemnizaciones y mejorar los indicadores de calidad de las líneas de media tensión Tipo A. El séptimo capítulo presenta el análisis económico de la propuesta de mejora de arquitectura de red del sector Sur Occidente II, por ende, una evaluación de costos del proyecto para poder tener una estimación de cuanto debería llegar a ser la inversión inicial y retorno de la misma” (FUENTES OROZCO, 2012).
Reinosa (2012) en su tesis titulada “Análisis y estudio de la red eléctrica de media tensión de la Universidad Nacional de Colombia sede Bogotá como medio de transmisión de servicio portador e identificación de aportes de la tecnología PLT a la mitigación del cambio climático”.
“La presente investigación tiene como objetivo general analizar la topología ́a y las características de la red el ́eléctrica de media tensión de la Universidad Nacional de Colombia sede Bogotá ́ como medio de transmisión de servicio portador e identificar los aportes de las telecomunicaciones por las líneas de potencia eléctrica (tecnología PLT) a la mitigación del cambio climático. En el desarrollo de la investigación, se presenta el análisis teórico, los aspectos regulatorios y la propuesta de metodología de diseño de redes PLT en media tensión. Finalmente, se realizó la comparación de tecnologías de servicio
25 portador, el diseño y la implementación de una red PLT en media tensión en un ambiente de laboratorio, donde los resultados muestran que el uso de las redes eléctricas de media tensión como medio de transmisión de servicio portador, a pesar de ser posible técnica, regulatoria y administrativamente, solo es viable bajo ciertas condiciones de capacidad y distancia específicas” (Reinosa Vargas, 2012).
Salomón (2020) en su tesis titulada “ANÁLISIS DE LA RECONFIGURACIÓN DE SISTEMAS ELÉCTRICOS DE DISTRIBUCIÓN” presenta el resumen.
El objetivo de la presente de investigación de proporcionar un simulador para optimizar la operación de un Sistema Eléctrico de Distribución en demanda máxima, media y mínima, mediante la apertura/cierre de interruptores, modificando la topología inicial. “La reconfiguración, es utilizada comúnmente en los sistemas eléctricos de distribución en donde se busca mejorar los perfiles de voltaje, y reducción de pérdidas de energía eléctrica, ya sea para mejorar las condiciones del sistema, o cuando ocurre algún disturbio o falla permanente en el sistema, con el objetivo de reducir el tiempo en que las cargas este fuera del sistema eléctrico, lo que se conoce como TIU, tiempo de interrupción por usuario. En los sistemas eléctricos de distribución, físicamente no hay interruptores en cada nodo de carga, sin embargo, para nuestro caso de estudio se supone que, si hay interruptores en cada nodo, esto para proponer varias opciones de reconfiguración. Las curvas de carga anuales se deben dibujar en lo posible para los 4 años del período estadístico y muestran la forma como se está incrementando la carga durante dicho periodo y ayuda en la deducción del crecimiento de la demanda. Esto con la finalidad de saber, analizar y poder hacer
26 una adecuada planeación en los sistemas de distribución. Esto por si se presenta alguna situación donde se tenga que hacer una reconfiguración debido a una falla permanente, que no se pueda resolver fácilmente, que algún circuito del sistema eléctrico sea capaz de soportar el incremento de carga, debido a esa falla. Considerando los perfiles de voltajes, que sean adecuados aun con el incremento de carga, la ampacidad de los conductores, ya que, si incrementa la carga, incrementara indudablemente la corriente que circule por el circuito. Se muestran trece posibles reconfiguraciones, donde la reconfiguración que se hace es el cambio de un solo nodo de carga a la vez, esto supondría que podría ser una falla permanente, en un nodo cualesquiera, y se hace la transferencia de carga de ese nodo fallado a un circuito para que así este alimentado por otra fuente y poder seguir en operación la mayor cantidad de tiempo. En sistemas eléctricos de distribución es muy importante la continuidad del servicio, ya que mantener una carga fuera del sistema genera pérdidas económicas a la empresa suministradora de energía. Si se buscara reconfigurar los tres circuitos de forma permanente buscando la reducción de pérdidas, ya sea por el incremento de carga que se va dando con el paso del tiempo, o la ampacidad de los conductores ya no es la adecuada, y no se tiene gran capital para hacer el cambio y mantenimiento de conductores, o el cambio y mantenimiento de transformadores, que sean capaz de soportar la demanda actual que se va incrementando, entonces la reconfiguración sería la mejor opción en cuanto a costo eficiencia, ya que no supone una gran inversión de capital, puesto que físicamente solo se necesitaría la apertura y cierre de interruptores, esta se daría modificando más de un nodo de carga, incluso e circuito entero se puede ver modificado. El caso número diez sería el más favorable con unas pérdidas de
27 potencia activa de 1.9717 kW y de potencia reactiva de 4.7528 kVARs, donde el circuito uno cedió carga, el nodo 1 del circuito 1 al circuito 3 y el circuito 3 también le cedió carga al circuito 2, el nodo 3 del circuito 3 al circuito 2.
Sabemos que las pérdidas de energía aumentan con el incremento de carga, ya que al incrementar la carga incrementan las corrientes que circulan en el circuito, y por lo tanto las pérdidas, con un número mayor de movimientos de los nodos buscando la opción que minimicé las perdidas, y cumpla con las restricciones propias de los sistemas eléctricos de distribución, se puede lograr la reconfiguración permanente en los circuitos. Con esta configuración en estos circuitos se tendrían las menores perdidas de energía. Siempre se buscó la forma de que la reconfiguración se lograra por medio del algoritmo genético, a pesar de que se entendió el concepto y aplicación de estos no se logró implementar de forma correcta, por motivos de falta de tiempo generados en gran parte por la pandemia mundial que se presentó, se tuvieron algunos problemas con la formación del código, y no se logró obtener resultados de esta manera, sin embargo se propuso la reconfiguración de manera “manual”, esto no es conveniente ya que los circuitos de distribución pueden tener una gran cantidad de nodos, lo que haría un trabajo demasiado impráctico hacerlo nodo por nodo.
Sin embargo, para fines de estudio se logró demostrar que se redujeron las perdidas tal como se esperaba” (Salomón Luévano, 2020).
28 2.1.2 Antecedentes nacionales
Aquino (2018) en su tesis de grado titulada "APLICACIÓN DE UNA METODOLOGÍA DE RECONFIGURACIÓN DE REDES DE DISTRIBUCIÓN PARA REDUCIR PÉRDIDAS RESISTIVAS EN LA LÍNEA" presenta el resumen.
“En el presente trabajo de tesis se plantea una metodología para el diseño, que permita tomar decisiones para la reconfiguración de redes de distribución mediante alternativas topológicas que ofrezcan menores pérdidas. Esta tesis pretende contribuir con la investigación sobre la reconfiguración de redes de distribución, desde un punto de vista académico. La reconfiguración de sistemas de distribución de energía eléctrica consiste en alterar la topología de las redes de distribución a través de la abertura o cierre de seccionadores. Este procedimiento nos permite minimizar las pérdidas y mejorar los niveles de tensión. Para el desarrollo de la presente propuesta, se han consultado diferentes publicaciones de métodos de reconfiguración. En esta tesis se desarrolla un método buscando la minimización de pérdidas, propuesta por el paper titulado Reconfiguration Of Electric Distribution Networks For Resistive Line Losses Reduction de los autores Dariush Shirmohammadi y H. Wayne Hong. El proceso de esta metodología empieza con la solución de flujos de potencia de la red que resulta de la operación de cierre de todos los seccionadores de la red, para posteriormente abrir el seccionador que acarree la menor corriente, lo cual se determina por un proceso de ordenamiento de corrientes acarreada por los seccionadores obteniendo el modelo de flujo óptimo, este proceso es repetido hasta que la red llegue a ser radial y no infringir ninguna restricción como; carga sin conectar, perfil de voltaje y ampacidad” (AQUINO PACO, 2018).
29 León (2021) en su tesis de grado titulada “METODOLOGIA PARA MERCADO
ELECTRICO Y PLANEAMIENTO ELECTRICO EN EMPRESA DE
DISTRIBUCION ELECTRICA” en resumen presenta.
“La presente investigación tiene por objetivo: Elaborar una metodología para el mercado eléctrico y planeamiento eléctrico en una empresa de distribución eléctrica. La problemática abordada parte desde el ámbito internacional hasta el institucional. Estudio de mercado, Gestión de la demanda eléctrica y mercado eléctrico peruano conforman las bases teóricas para abordar el problema de investigación. El marco metodológico, responde a una investigación con enfoque cuantitativo, a nivel descriptivo y propositivo, y con un diseño no experimental. Haciendo uso de la observación y la encuesta para recabar información para elaboración de la metodología. Como conclusión obtenemos que la metodología empleada para definir el equipamiento progresivo de cada una de las alternativas formuladas para el desarrollo futuro del sistema eléctrico de Chiclayo se establece en 12 pasos, usando el coeficiente de determinación (R2) exponencial por considerarse el mejor modelo de tendencia para las proyecciones requeridas. Usando la función exponencial se proyecta la venta de energía en baja tensión con la tasa de crecimiento promedio de 4,34 % anual;
mientras que la tasa de crecimiento promedio para las ventas en media tensión de 4,60 % anual, valor que se considera razonable, proyectando al año 2026 la venta de energía por tipo de tarifas a nivel global de toda la empresa distribuidora es de 776,064 Mwh ( Incluye Sistema Eléctrico Chiclayo y resto de Sistemas Eléctricos en su área de concesión ) y realizando el ajuste con el método econométrico se proyectaría una venta de energía al año 2025 solamente en el Sistema Eléctrico Chiclayo es de 353,735 Mwh, de los cuales 277,113
30 Mwh lo conforman la proyección al año 2025 en baja tensión y 76,622 Mwh lo conforman la proyección al año 2025 en media tensión”(LEÓN ZULOETA, 2021).
Vilca (2015) en su tesis de grado titulada “ESTUDIO DE COORDINACIÓN DE PROTECCIONES EN LA SUBESTACIÓN DE DOLORESPATA ACORDE A LA NUEVA TOPOLOGIA EN ALTA Y MEDIA TENSIÓN PARA EL AÑO 2018”
presenta el resumen.
“El estudio de coordinación de protecciones es un procedimiento que se da mediante el ajuste a los relés de protección de las instalaciones de: Línea, Transformador, alimentador, generador, etc. Para ello se siguen procedimientos y normas establecidas por instituciones de prestigio apoyados en la mayoría de casos por software computacionales. El estudio se llevará a cabo en las instalaciones de la Subestación de Dolorespata ya que el último estudio realizado de manera completa fue el año 2003, además de que esta Subestación alimenta a gran parte de la ciudad del Cusca, este estudio engloba a lo que es Línea de Transmisión en 138 kV, Transformadores de potencia de 12.2 MVA, Un banco de condensadores, Nueve salidas de alimentación hacia la ciudad del Cusca. Los cuales solo se realizaron en las instalaciones de la Subestación de Dolorespata. Este estudio se llevará a cabo para mejorar la rapidez, selectividad, sensibilidad, confiabilidad del sistema de protección de la Subestación de Dolorespata y evitar daños que puedan afectar la estabilidad del Sistema Eléctrico Interconectado Nacional además de ocasionar grandes pérdidas económicas. Este estudio es de vital importancia ya que se debe de llevar a cabo de manera periódica por tratarse de la ciudad del Cusca en el cual una salida
31 innecesaria por una falla puede tener mayor repercusión en todo el sistema”(VILCA CHOQUE & QUISIYUPANQUI CUSIQUISPE, 2018).
2.2 Bases teóricos
2.2.1 Redes de distribución en media tensión
Los circuitos de distribución de media tensión pueden tener voltajes nominales de desde 1KV hasta 33KV, la forma más simple de estas redes es del tipo radial.
2.2.1.1 Clasificación de las redes de distribución
Redes de distribución aéreas
Estos tipos de redes de distribución aéreas son las más utilizadas en nuestros sistemas eléctricos para distribuir en media tensión.
Ventajas
• Costo más económico en referencial al subterráneo.
• Fácil mantenimiento.
• Fácil localización de fallas.
Desventajas
• Estética inadecuada.
• Problemas de confiabilidad.
• Menos seguro.
Redes de distribución subterráneas
32 Este tipo redes de distribución son las más empleadas por una razón fundamental de estética y urbanismo, en nuestra sociedad este tipo de instalaciones se instala en zonas céntricas de las principales ciudades.
Ventajas:
• Es más confiable
• Son seguras Desventajas
• Costo
• Ubicación de fallas
• Difícil en tema de mantenimiento.
2.2.1.2 Estructura de las redes de distribución
Las estructuras de las redes de distribución por lo general existen del tipo radiales y mallados
Redes de distribución radiales
Figura 1 Redes de distribución radiales
33 Redes de distribución mallados
Figura 2 Redes de distribución mallados
2.2.2 Interrupciones de servicio eléctrico
Las interrupciones del servicio eléctrico son supervisadas por ente regulador en función a los indicadores N y D.
2.2.2.1 Numero de interrupciones
El número total de las interrupciones referente a los suministros de cada cliente se verifica durante un periodo de un semestre.
N: Numero de interrupciones.
34 2.2.2.2 Duración de interrupciones
La sumatoria de las duraciones individuales ponderadas de todas las interrupciones en el suministro durante un periodo de un semestre.
D: Duración de interrupciones.
Figura 3 Indicadores de supervisión a la calidad de suministro
2.3 Conceptos básicos A4256
Circuito alimentador en media tensión.
N
Indicador del número de interrupciones.
D
Indicador de la duración de interrupciones.
SAIFI
Frecuencia de interrupciones del servicio
SAIDI
35 Duración de las interrupciones del servicio eléctrica.
2.4 Variables
Variable independiente Topología de redes eléctricas
Variable dependiente
Interrupciones de servicio eléctrico
2.5 Operacionalización de las variables
Tabla 1 Operacionalización de las variables
Variable Definición Dimensión Indicador
Variable independiente
Topología de redes
eléctricas
Es un mapa de una red.
Configuración Simulación
topología resultados
Variable dependiente
Interrupciones de servicio eléctrico
Es un evento durante el cual suspende el servicio eléctrico
Interrupciones Numero de interrupciones
36 Capítulos III
Metodología de la investigación
3.1 Tipo de investigación
El tipo de investigación es aplicada “es porque resuelve el problema de investigación de forma inmediata basándose en los hallazgos y soluciones de la investigación orientada”(Salinas, 2015, p. 17).
Los resultados de la investigación en la presente tesis pueden ser aplicados en la solución del problema de la investigación ya sea de forma indirecta o directa.
37 3.2 Nivel de investigación
El nivel de investigación es aplicativo porque se propone otra configuración al sistema eléctrico en estudio y así poder resolver el problema de las interrupciones del servicio eléctrico en la zona de estudio.
3.3 Método de investigación
El método de la investigación es el Analítico – Sintético que según Bernal nos dice que
“Estudia los hechos, partiendo de la descomposición del objeto de estudio en cada una de sus partes para estudiarlas en forma individual (análisis), y luego se integran esas partes para estudiarlas de manera holística e integral (síntesis)” (Bernal, 2010, p. 60).
En ese contexto nuestra investigación realizamos un análisis de la configuración del sistema eléctrico en estudio para minimizar las interrupciones del servicio eléctrico.
3.4 Diseño de la investigación
El diseño de la investigación es pre experimental por que realizamos un experimento no completo en el sentido estricto de la palabra, se utilizó la simulación para analizar el comportamiento del sistema eléctrico.
“En tal sentido podemos decir que el diseño es pre experimental donde hay una sola medición ocurrida después del efecto que se estudia y le denominamos post prueba”(Salinas, 2015, p. 19).
3.5 Método de recolección de datos
El método de recolección de datos es el documental que nos sirvió para demostrar la hipótesis. La información recolectada es del tipo de información es del tipo existente que comprendieron los manuales, textos, revistas científicas, actas de congresos, tesis u otros
38 3.6 Instrumento de recolección de datos
El instrumento de recolección de datos de la tesis es la ficha de registro las que nos permitió recolectar y ordenarlos de forma cronología la información.
39 Capítulo IV
Resultados de la investigación
4.1 Modelamiento del sistema eléctrico
El sistema eléctrico se modelo en el software Digsilent,
4.1.1 Red equivalente
El software permite representar todo el sistema interconectado con una equivalente Thévenin.
Los parámetros necesarios para modelar son: el tipo de barra y los parámetros de cortocircuito en la barra donde se conectará la red equivalente.
40
Figura 4 Selección del tipo de barra de la Red equivalente
Figura 5 Parámetros de cortocircuito de la red equivalente
4.1.2 Transformadores
En el sistema eléctrico se modelaron:
• 01 transformador trifásico de 35 MVA de 138KV/10KV.
41
Figura 6 transformador trifásico de 35 MVA de 138KV/10KV
• 02 transformadores trifásicos de 4 MVA de 22.9/10KV
Figura 7 transformadores trifásicos de 4 MVA de 22.9/10KV
• 01 transformador trifásico 20/5/15 MVA de 138/22.9/10KV
Figura 8 transformador trifásico 20/5/15 MVA de 138/22.9/10KV
42 4.1.3 Barras
El sistema cuenta con tres barras en el sistema de 138KV, 22.9KV y 10KV.
Figura 9 Barra 138KV
Figura 10 Barra de 10KV
Figura 11 Barra de 22.9KV
43 4.1.4 Redes en media tensión
El sistema eléctrico cuenta con 278, 6163 Km de redes eléctricas en media tensión tanto trifásicas, bifásicas y monofásicas.
Figura 12 Red de media tensión 450004792
Figura 13 Tipo de configuración de la red 450004792
44
Tabla 2 Redes de media tension
Cantidad Name Grid Terminal i Terminal j Type Length
Busbar Busbar TypLne,TypTow,
TypGeo,TypCabsys km 1 450000016 A4256 450019767 4NA00059 T23kV_3ph 0,0065 2 450000179 A4256
4NP01965 4NP01966 T23kV_2ph 0,1673 3 450000180 A4256
4NP01966 4NP01967 T23kV_2ph 0,1439 4 450000181 A4256
4NP01967 4NP01968 T23kV_2ph 0,0631 5 450000183 A4256
4NP01969 4NP01970 T23kV_2ph 0,2776 6 450000184 A4256
4NP01970 4NP01971 T23kV_2ph 0,2821 7 450000185 A4256
4NP01971 4NP01972 T23kV_2ph 0,1311 8 450000186 A4256
4NP01972 4NP01973 T23kV_2ph 0,1798 9 450000187 A4256
4NP01973 4NP01974 T23kV_2ph 0,2296 10 450000188 A4256
4NP01974 4NP01975 T23kV_2ph 0,1773 11 450000189 A4256
4NP01975 4NP19768 T23kV_2ph 0,1482 12 450000214 A4256
4NP00602 4NP00603 T23kV_3ph 0,5715 13 450000215 A4256
4NP00603 4NP00604 T23kV_3ph 0,5366 14 450000220 A4256
4NP01968 4NP19780 T23kV_2ph 0,1076 15 450000318 A4256
4NP00555 4NP00556 T23kV_3ph 0,0557 16 450000319 A4256
4NP00556 4NP00557 T23kV_3ph 0,0923 17 450000320 A4256
4NP00557 4NP00558 T23kV_3ph 0,0567 18 450000325 A4256
4NP00638 4NP00639 T23kV_3ph 0,0915 19 450000326 A4256
4NP00639 4NP36335 T23kV_3ph 0,0560 20 450000327 A4256
4NP00594
4NP00595-
1 T23kV_3ph 0,4356
1414 REC450012714 A4256
4NP25614 4NP59969 T23kV_1ph 0,0476 1415 REC450012763 A4256
4NP59992 4NP60015 T23kV_1ph 0,0452 1416 REC450012780 A4256
4NP25625 4NP60035 T23kV_1ph 0,0170 1417 REC450012866 A4256
4NP02103 4NP59924 T23kV_1ph 0,0448 1418 REC450012937 A4256
4NP25406 4NP59883 T23kV_1ph 0,0228 1419 REC450012953 A4256
4NP59891 4NP59899 T23kV_1ph 0,6632
278,6163
45 4.1.5 Terminales
La cantidad de terminales del sistema eléctrico es de 1420.
Figura 14 Terminal 4500019767
Tabla 3 Terminales
Cantidad Name Grid Terminal i Terminal j Type Length
Busbar Busbar
TypLne, TypTow, TypGeo, TypCabsys
km
1 450000016 A4256 450019767 4NA00059 T23kV_3ph 0,0065 2 450000179 A4256
4NP01965 4NP01966 T23kV_2ph 0,1673 3 450000180 A4256
4NP01966 4NP01967 T23kV_2ph 0,1439 4 450000181 A4256
4NP01967 4NP01968 T23kV_2ph 0,0631 5 450000183 A4256
4NP01969 4NP01970 T23kV_2ph 0,2776 6 450000184 A4256
4NP01970 4NP01971 T23kV_2ph 0,2821 7 450000185 A4256
4NP01971 4NP01972 T23kV_2ph 0,1311 8 450000186 A4256
4NP01972 4NP01973 T23kV_2ph 0,1798 9 450000187 A4256
4NP01973 4NP01974 T23kV_2ph 0,2296 10 450000188 A4256
4NP01974 4NP01975 T23kV_2ph 0,1773 11 450000189 A4256
4NP01975 4NP19768 T23kV_2ph 0,1482 12 450000214 A4256
4NP00602 4NP00603 T23kV_3ph 0,5715 13 450000215 A4256
4NP00603 4NP00604 T23kV_3ph 0,5366 14 450000220 A4256
4NP01968 4NP19780 T23kV_2ph 0,1076 15 450000318 A4256
4NP00555 4NP00556 T23kV_3ph 0,0557 16 450000319 A4256
4NP00556 4NP00557 T23kV_3ph 0,0923
46
17 450000320 A4256
4NP00557 4NP00558 T23kV_3ph 0,0567 18 450000325 A4256
4NP00638 4NP00639 T23kV_3ph 0,0915 19 450000326 A4256
4NP00639 4NP36335 T23kV_3ph 0,0560 20 450000327 A4256
4NP00594
4NP00595-
1 T23kV_3ph 0,4356
1414 REC450012714 A4256
4NP25614 4NP59969 T23kV_1ph 0,0476 1415 REC450012763 A4256
4NP59992 4NP60015 T23kV_1ph 0,0452 1416 REC450012780 A4256
4NP25625 4NP60035 T23kV_1ph 0,0170 1417 REC450012866 A4256
4NP02103 4NP59924 T23kV_1ph 0,0448 1418 REC450012937 A4256
4NP25406 4NP59883 T23kV_1ph 0,0228 1419 REC450012953 A4256
4NP59891 4NP59899 T23kV_1ph 0,6632
278,6163
4.1.6 Cargas
El sistema eléctrico cuenta con 171 subestaciones de distribución y 4417 usuarios en BT.
Figura 15 Subestación E420702
Tabla 4 Cargas y cantidad de usuarios
Cantidad Name Grid Terminal Act.Pow. React.Pow App.Pow. Pow.Fact.
Number of connected customers
Busbar MW Mvar MVA
1 E420202 A4256 4NP19768 0,015 0,003 0,015 0,980 4
47
2 E420204 A4256 4NP19771 0,015 0,003 0,015 0,980 12 3 E420210 A4256 4NP19780 0,025 0,005 0,025 0,980 24
4 E420282 A4256 450000152 0,025 0,005 0,025 0,980 1
5 E420284 A4256 4NP35624 0,074 0,015 0,075 0,980 1
6 E420288 A4256 4NP19862 0,025 0,005 0,025 0,980 57 7 E420299 A4256 4NP19868 0,035 0,007 0,036 0,980 39 8 E420335 A4256 4NP36335 0,015 0,003 0,015 0,980 40 9 E420347 A4256 4NP36408 0,025 0,005 0,025 0,980 64 10 E420348 A4256 4NP36425 0,037 0,007 0,038 0,980 26 11 E420349 A4256 4NP36528 0,157 0,032 0,160 0,980 187 12 E420350 A4256 4NP36434 0,074 0,015 0,075 0,980 145 13 E420351 A4256 4NP36433 0,049 0,010 0,050 0,980 49 14 E420352 A4256 4NP36397 0,039 0,008 0,040 0,980 60 15 E420353 A4256 4NP36391 0,039 0,008 0,040 0,980 104 16 E420518 A4256 4NP36411 0,005 0,001 0,005 0,980 5 17 E420519 A4256 4NP19970 0,005 0,001 0,005 0,980 5 18 E420520 A4256 4NP36404 0,005 0,001 0,005 0,980 23 19 E420522 A4256 4NP36409 0,005 0,001 0,005 0,980 3 20 E420523 A4256 4NP36414 0,010 0,002 0,010 0,980 21 21 E420524 A4256 4NP19975 0,005 0,001 0,005 0,980 13 22 E420525 A4256 4NP19976 0,005 0,001 0,005 0,980 12 23 E420526 A4256 4NP36401 0,010 0,002 0,010 0,980 35 24 E420527 A4256 4NP36396 0,005 0,001 0,005 0,980 10 25 E420528 A4256 4NP36398 0,005 0,001 0,005 0,980 15 26 E420529 A4256 4NP36431 0,005 0,001 0,005 0,980 9 27 E420530 A4256 4NP36430 0,005 0,001 0,005 0,980 33 28 E420531 A4256 4NP36428 0,005 0,001 0,005 0,980 18 29 E420532 A4256 4NP36432 0,005 0,001 0,005 0,980 12 30 E420533 A4256 4NP36423 0,005 0,001 0,005 0,980 9 31 E420534 A4256 4NP36405 0,005 0,001 0,005 0,980 12 32 E420549 A4256 4NP20131 0,037 0,007 0,038 0,980 112 33 E420550 A4256 4NP20132 0,010 0,002 0,010 0,980 28 34 E420551 A4256 4NP20146 0,037 0,007 0,038 0,980 80 35 E420552 A4256 4NP20152 0,010 0,002 0,010 0,980 18 36 E420579 A4256 4NP20593 0,025 0,005 0,025 0,980 1 37 E420580 A4256 4NP20592 0,025 0,005 0,025 0,980 11 38 E420622 A4256 4NP21465 0,025 0,005 0,025 0,980 42 39 E420623 A4256 4NP21503 0,025 0,005 0,025 0,980 24 40 E420626 A4256 4NP21683 0,025 0,005 0,025 0,980 9 41 E420650 A4256 4NP23126 0,015 0,003 0,015 0,980 39 42 E420651 A4256 4NP23128 0,015 0,003 0,015 0,980 15 43 E420652 A4256 4NP23140 0,015 0,003 0,015 0,980 24 44 E420689 A4256 4NP24288 0,005 0,001 0,005 0,980 25 45 E420690 A4256 4NP24290 0,005 0,001 0,005 0,980 13 46 E420691 A4256 4NP24292 0,005 0,001 0,005 0,980 9 47 E420692 A4256 4NP24301 0,025 0,005 0,025 0,980 30
