Resolución de sistemas lineales

(1)

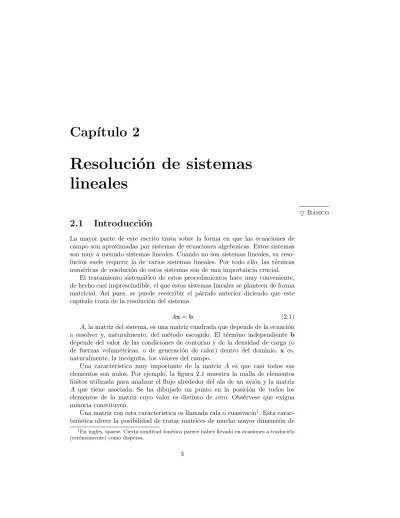

Cap´ıtulo 2

Resoluci´

on de sistemas

lineales

5 B´asico

2.1 Introducci´

on

La mayor parte de este escrito trata sobre la forma en que las ecuaciones de campo son aproximadas por sistemas de ecuaciones algebraicas. Estos sistemas son muy a menudo sistemas lineales. Cuando no son sistemas lineales, su reso-lución suele requerir la de varios sistemas lineales. Por todo ello, las técnicas numéricas de resolución de estos sistemas son de una importancia crucial.

El tratamiento sistemático de estos procedimientos hace muy conveniente, de hecho casi imprescindible, el que estos sistemas lineales se planteen de forma matricial. As´ı pues, se puede reescribir el párrafo anterior diciendo que este cap´ıtulo trata de la resolución del sistema

Ax=b (2.1)

A, la matriz del sistema, es una matriz cuadrada que depende de la ecuación a resolver y, naturalmente, del método escogido. El término independiente b

depende del valor de las condiciones de contorno y de la densidad de carga (o de fuerzas volumétricas, o de generación de calor) dentro del dominio. x es, naturalmente, la incógnita, los valores del campo.

Una caracter´ıstica muy importante de la matriz A es que casi todos sus elementos son nulos. Por ejemplo, la figura 2.1 muestra la malla de elementos finitos utilizada para analizar el flujo alrededor del ala de un avi´on y la matriz

A que tiene asociada. Se ha dibujado un punto en la posici´on de todos los elementos de la matriz cuyo valor es distinto de cero. Obs´ervese que exigua minor´ıa constituyen.

Una matriz con esta caracter´ıstica es llamada rala o cuasivac´ıa1_{. Esta}

carac-ter´ıstica ofrece la posibilidad de tratar matrices de mucha mayor dimensi´on de

1_{En ingl´}_{es, sparse. Cierta similitud fon´}_{etica parece haber llevado en ocasiones a traducirlo}

(err´oneamente) como dispersa.

(2)

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 0 500 1000 1500 2000 2500 3000 3500 4000 0 500 1000 1500 2000 2500 3000 3500 4000 nz = 28831 The adjacency matrix.

Figura 2.1: Ala de avi´on, su malla y su matriz asociadas.

lo que ser´ıa de otra forma posible. Por ejemplo, es posible almacenar solamente los elementos que sean distintos de cero, junto con sus posiciones. En el caso de la matriz del ejemplo, de dimensi´on 1700 y con 3500 elementos no nulos, no es necesario almacenar 1700×1700 = 3, 500, 000 posiciones de memoria, sino que bastan con 3500 ×3 = 10,500 posiciones (1 para el valor del elemento y dos para su posici´on en la matriz).

De hecho, no es solamente la necesidad de memoria la que se puede reducir de una forma muy marcada, sino también el tiempo de cómputo requerido. Son as´ı las técnicas de resolución de sistemas ralos las que hacen posibles el tratamiento de problemas que no sean de dimensión muy reducida.

Existen tres tipos de m´etodos fundamentales para la resoluci´on de sistemas lineales: los directos, los iterativos y los semidirectos.

Los métodos directos resuelven las ecuaciones en un número finito de pa-sos. Los métodos iterativos van mejorando una estimación inicial de la solución (a menudo x = 0), aunque sin llegar jamás a la solución exacta. Tienen, sin embargo, menores requerimientos de memoria que los métodos directos. Los se-midirectos pueden, en principio, resolver también el sistema en un número finito de pasos, pero en su planteamiento y análisis son más parecidos a los iterativos. El resto del cap´ıtulo explicará algún método, o algunos métodos, pertene-cientes a cada categor´ıa. Son, de todas formas, los más usados en la resolución numérica de campos.

(3)

2.2 M´

etodo directo: la factorizaci´

on LU

4 _B´_asico 5 _Avanzado

Un método directo es un método que alcanza la solución tras un número finito de pasos. De todos ellos, el más empleado en el problema que aqu´ı se trata es una generalización del método de eliminación de Gauss conocida como factorización LU.

En el resto de la sección se explica la factorización de Gauss en el contexto de las matrices llenas. Después se exponen las modificaciones necesarias para su aplicación a matrices ralas.

2.2.1 Factorizaci´

on LU de matrices llenas

La eliminación de Gauss (y la factorización LU) se basan en una observación aparentemente trivial: es muy fácil resolver un sistema lineal cuando la matriz

Aes triangular. En efecto, si se tiene un sistema como

    2 0 0 0 3 1 0 0 −4 0 3 0 7 1 0 −4         x1 x2 x3 x4     =     3 −1 5 0     (2.2)

se puede resolver primerox1de la primera ecuaci´on (la primera fila), conocidox1

se resuelvex2de la segunda, conocidosx1yx2se puede resolverx3de la tercera,

y as´ı sucesivamente. Evidentemente, se puede proceder as´ı porque la matriz del sistema tiene elementos no nulos solamente por debajo de la diagonal principal (los elementos aij,coni≥j). Si la matriz fuera triangular superior (elementos

no nulos solamente por encima de la diagonal superior) se podr´ıa proceder de la misma forma, salvo que se tendr´ıa que comenzar por la ´ultima componente dex, en vez de por la primera (¡compru´ebese!).

Esta observaci´on no dejar´ıa de ser trivial sino fuera por que toda matrizA

no singular se puede escribir como el producto de una matriz triangular inferior por una superior:

A=LU (2.3)

Es costumbre denotar al factor triangular inferior porL(del inglés lower) y al superior porU (de upper). La factorización LU es, esencialmente, el procedi-miento de cálculo de estos dos factores a partir de la matrizA.

Sup´ongase entonces que se ha logrado calcularL y U. Ahora la resoluci´on del sistema Ax=bes inmediata. En efecto, este sistema es equivalente a

LUx=b (2.4)

Consideremos tambi´en el sistema

Ly=b (2.5)

Como este es un sistema triangular inferior, es f´acil de resolver. La soluci´on esy=L−1_b_{. Adem´}_{as, de la ecuaci´}_{on (2.4)}

(4)

Ux=L−1b=y (2.6) ¡Pero esto vuelve a ser una ecuaci´on con matriz triangular!. Como y es conocida (se ha resuelto (2.5)), es ahora f´acil calcularx.

En resumen, se han resuelto sucesivamente los sistemas

Ly = b (2.7)

Ux = y (2.8)

El primer sistema es triangular inferior, luego las incógnitas se resuelven iendo de la primera a la última. El segundo es triangular superior, en el que las incógnitas se resuelven de la última a la primera. Es por esto que el procedi-miento completo se conoce por la substitución hacia delante y hacia atrás.

El problema que queda es, naturalmente, el c´alculo de los factores L y U. Es esta la tarea, con mucho, m´as complicada y costosa del procedimiento.

La técnica consiste en ir eliminado sucesivamente los elementos deAque se encuentren por debajo de la diagonal. Quizá la forma más sencilla de explicarlo es mediante un ejemplo. Supóngase as´ı que se desea factorizar la matriz

A=     3 1 0 1 1 4 2 0 0 2 5 2 1 0 2 6     (2.9)

Consid´erese el elemento (2,1) (segunda fila, primera columna). Este elemento (un 1) est´a por debajo de la diagonal principal e impide, por tanto, que la matriz

A sea diagonal superior. Para eliminar este elemento, se puede premultiplicar por una triangular inferior:

    1 0 0 0 −l2,1 1 0 0 0 0 1 0 0 0 0 1         3 1 0 1 1 4 2 0 0 2 5 2 1 0 2 6     =     3 1 0 1 1−l2,13 4−l2,1 2 −l2,1 0 2 5 2 1 0 2 6     (2.10) El t´erminol2,1 se escoge de manera que anule al t´ermino (2,1) de la nueva

matriz, es decir 1−3l2,1= 0⇒l2,1= 1 3 (2.11) Luego,     1 0 0 0 −1 3 1 0 0 0 0 1 0 0 0 0 1         3 1 0 1 1 4 2 0 0 2 5 2 1 0 2 6     =     3 1 0 1 0 11₃ 2 −1 3 0 2 5 2 1 0 2 6     (2.12)

(5)

Ahora, obs´ervese que     1 0 0 0 −1 3 1 0 0 0 0 1 0 0 0 0 1     −1 =     1 0 0 0 1 3 1 0 0 0 0 1 0 0 0 0 1     (2.13)

En realidad, es en general cierto para todas las matrices triangulares infe-riores formadas por una diagonal de 1’s y un solo elemento adicional debajo de la diagonal, que su inversa es ella misma salvo por el elemento adicional que cambia signo.

Se sigue as´ı de (2.12) que:

A=     3 1 0 1 1 4 2 0 0 2 5 2 1 0 2 6     =     1 0 0 0 1 3 1 0 0 0 0 1 0 0 0 0 1         3 1 0 1 0 11 3 2 − 1 3 0 2 5 2 1 0 2 6     =L1A1 (2.14)

La matrizA1tiene todav´ıa un elemento en la primera columna por debajo de

la diagonal distinto de 0: el 1 de la cuarta fila. Procediendo de manera análoga a la anterior se tiene: A1=     3 1 0 1 0 11₃ 2 −1 3 0 2 5 2 1 0 2 6     =     1 0 0 0 0 1 0 0 0 0 1 0 1 3 0 0 1         3 1 0 1 0 11 3 2 − 1 3 0 2 5 2 0 −1 3 2 17 3     =L2A2 (2.15) Nótese que la matrizL2no afecta más que a la cuarta fila deA2. Por tanto,

no puede cambiar los ceros de las filas segunda y tercera a algo no nulo. Esto es, naturalmente, lo que se pretende.

En todo caso, ya no hay elementos a eliminar en la primera columna deA2.

En la segunda columna el elemento (3,2) es distinto de cero (2). As´ı, se tiene:

A2=     3 1 0 1 0 11₃ 2 −1 3 0 2 5 2 0 −1 3 2 17 3     =     1 0 0 0 0 1 0 0 0 ₁₁6 1 0 0 0 0 1         3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 −1 3 2 17 3     =L3A3 (2.16) Hay que notar ahora que la matrizL3no afecta a la primera columna deA3.

Es por esto que se ha comenzado por eliminar la primera columna, y por lo que una vez que se elimine la segunda se comenzar´a por la tercera. Las matricesL’s que afectan a cada columna no pueden modificar las columnas anteriores.

(6)

A3=     3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 −1 3 2 17 3     =     1 0 0 0 0 1 0 0 0 0 1 0 0 1 11 0 1         3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 0 24₁₁ 62₁₁     =L4A4 (2.17) Finalmente, solo queda eliminar el t´ermino (4,3) deA4. De aqu´ı resulta:

A4=     3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 0 24₁₁ 62₁₁     =     1 0 0 0 0 1 0 0 0 0 1 0 0 0 24₄₃ 1         3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 0 0 2048₄₇₃     =L5U (2.18)

U es una matriz triangular superior. Ahora, de todo lo anterior se sigue:

A=L1A1=L1L2A2=L1L2L3A3=L1L2L3L4A4=L1L2L3L4L5U (2.19)

Por otra parte, el producto de matrices triangulares inferiores es triangular inferior. Luego L1L2L3L4L5 es una triangular inferior que se llamar´a L. Es,

adem´as, muy f´acil de calcular. En efecto

L=     1 0 0 0 1 3 1 0 0 0 6 11 1 0 1 3 1 11 24 43 1     (2.20)

Es decir, el efecto de cada Li es a˜nadir su t´ermino fuera de la diagonal.

Esto es v´alido en general, para matrices Li como las que resultan del proceso

de factorización (una diagonal de 1’s más un término fuera de diagonal). Nótese que para calcular cada matrizLi hay que resolver la ecuación

−li,(k,l)ai−1,(l,l)+ai−1,(k,l)= 0 (2.21)

siendo (k, l) el t´ermino a eliminar. Para resolver esta ecuaci´on en (li,(k,l) es

preciso que el t´ermino de la diagonalai−1,(l,l)6= 0. Este t´ermino es llamado el

pivote. Caso de ser nulo, se puede intentar permutar la fila l-ésima por otra situada más abajo. Esto equivale a reordenar las variables del sistema lineal. Si no hubiera ninguna permutación que resolviera el problema (que todas dieran pivotes nulos) es que la matriz es singular y no hay, por tanto, solución única.

Por otra parte, en el ejemplo que se estudia, se puede comprobar que

U =     3 1 0 1 0 11₃ 2 −1 3 0 0 43₁₁ 24₁₁ 0 0 0 2048 473     =     3 0 0 0 0 11₃ 0 0 0 0 43₁₁ 0 0 0 0 2048 473         1 1 3 0 1 3 0 1 6 11 1 11 0 0 1 24 43 0 0 0 1     =DLT (2.22)

(7)

Luego

A=LU =LDLT (2.23)

Esta expresi´on es conocida como la factorizaci´on triple LDLT_{. Es posible}

llevarla a cabo si la matriz A es simétrica (¡pruébese!). Esta simetr´ıa se pre-senta a menudo en problemas de campos, y se puede explotar para mejorar el procedimiento de factorización LU arriba explicado.

2.2.2 Factorizaci´

on LU de matrices ralas

La factorizaci´on LU expuesta arriba tiene el inconveniente de que las operaciones se realizan sobre matrices llenas, es decir, sin tener en cuenta que la mayor parte de los elementos de la matriz son nulos.

Esencialmente, la factorizaci´on LU con matrices ralas procede de la misma forma que la factorizaci´on con matrices llenas. Las diferencias que existen son las siguientes:

1. Solamente se almacenan los elementos no nulos de las matrices, junto con su localizaci´on. As´ı, por ejemplo, en Matlab, la matriz:

    2 1 0 0 1 2 1 0 0 1 2 1 0 0 1 2    

se almacena en tres vectores, un primero que almacena los valores no nulos, y otros dos que almacenan las posiciones (fila y columna) donde se encuentran:

( 2 1 1 2 1 1 2 1 1 2 ) ( 1 1 2 2 2 3 3 3 4 4 ) ( 1 2 1 2 3 2 3 4 3 4 )

Existen otras formas de codificar la posición más eficientes que la anterior, aunque más complejas.

2. Existe una lógica que determina las operaciones y sumas que es preciso realizar, saltándose todas las operaciones que consistan en multiplicar por cero, o sumar cero. Esto es posible porque se saben los elementos que son nulos (los que no estén codificados en los vectores anteriores).

En cualquier caso, es claro que interesa conseguir que los factores LU que resulten tengan tantos elementos nulos como sea posible. En este sentido, el orden que adopten las variables y ecuaciones es de crucial importancia. Por ejemplo, consid´erese la matriz

(8)

A=     20 15 6 4 15 6 0 0 6 0 4 0 4 0 0 10    

Al ser sim´etrica, admite una descomposici´onLDLT_{. Es f´}_{acil comprobar que}

el factorLes     1 0 0 0 0,75 1 0 0 0,30 0,8571 1 0 0,20 0,5714 0,2264 1    

Es decir, a´un cuando la matriz original ten´ıa bastantes ceros, el factor L

tiene todos los elementos posibles (los de debajo de la diagonal) no nulos. En cambio, si se factoriza la matriz

B=     10 0 0 4 0 4 0 6 0 0 6 15 4 6 15 20     se obtiene el factorL     1 0 0 0 0 1 0 0 0 0 1 0 0,4 1,5 2,5 1    

Nótese que ahora el factorL tiene tantos ceros como la matrizB. Por otra parte, las matricesAyBrepresentan al mismo sistema lineal. En efecto, lo único que se ha hecho es cambiar el orden de ecuaciones (filas) y variables (columnas), de manera que la que antes era la primera es ahora la última, y viceversa.

Por tanto, es importante ordenar adecuadamente las ecuaciones y las varia-bles al formar la matriz del sistema lineal a resolver. “A grosso modo”, el mejor sitio para los ceros es al principio de las filas, antes de los elementos no nulos. Esto es porque al hacer la eliminaci´on de Gauss, estos elementos ya no requieren ser eliminados.

Existen una serie de algoritmos que buscan el orden óptimo en el que colo-car ecuaciones y variables. Matemáticamente, este es un problema para el que todav´ıa no se ha encontrado solución, aunque la experiencia demuestra que al-gunos de los algoritmos propuestos son muy eficaces.

En el ejemplo anterior se ve como lo más eficaz es colocar la fila con más elementos no nulos al final de la matriz. Esta es la idea subyacente al algoritmo del grado m´ınimo, quizá el más popular de los algoritmos de reordenación. Por ejemplo, la figura 2.2 muestra la reordenación que este algoritmo da para la matriz de la figura 2.1. Obsérvense las estructuras en forma de flecha que se forman, que recuerdan lo obtenido en el ejemplo.

(9)

0 500 1000 1500 2000 2500 3000 3500 4000 0 500 1000 1500 2000 2500 3000 3500 4000 nz = 28831 Minimum degree

Figura 2.2: Reordenaci´on de la matriz.

2.3 M´

etodos iterativos

Los m´etodos iterativos resuelven el sistema lineal

Ax=b (2.24)

calculando una serie{x0,x1, . . . ,xk, . . .} que aproxima cada vez mejor la

solu-ci´on

l´ım

k→∞xk=x=A

−1_b _(2.25)

Los dos métodos iterativos de uso más frecuente en el cálculo de campos son el de Jacobi y el de Gauss-Seidel, que se estudian en la siguiente sección. Después, se expone una mejora a estos métodos, importante para obtener la convergencia de la serie a una velocidad razonable, conocida como sobrerelajación sucesiva.

2.3.1 Los m´

etodos de Jacobi y Gauss-Seidel

Escr´ıbase de nuevo la ecuaci´on (2.24):

Ax−b=0 (2.26)

Sumando un término Px a cada término, siendoP una matriz que se defi-nirá más tarde, de la misma dimensión queA:
