PROYECTO FINAL DE CARRERA – INGENIERÍA DE OBRAS PÚBLICAS

Skatepark y servicios complementarios en Santiago de Compostela

Adrián Castro Barreiro

1 Memoria descriptiva

(2)

MEMORIA DESCRIPTIVA

1. ANTECEDENTES

2. OBJETO DEL PROYECTO

3. DESCRIPCIÓN DE LA SITUACIÓN

4. DESCRIPCIÓN ADOPTADA

5. ESTUDIO GEOTÉCNICO-GEOLÓGICO

5.1. GEOLOGÍA

5.2. GEOTECNIA

6. DESCRIPCIÓN DE LAS OBRAS

6.1. INTRODUCCIÓN

6.2. CARTOGRAFÍA Y REPLANTEO

(3)

6.4. RED DE DRENAJE

6.5. ALUMBRADO

6.6. FIRMES Y PAVIMENTOS

6.7. SKATEPARK

6.8. COMENTACIONES

6.9. ESTRUCTURA

6.10. MOBILIARIO URBANO

7. ESTUDIO DE IMPACTO AMBIENTAL

8. GESTIÓN DE RESIDUOS

9. ESTUDIO DE SEGURIDAD Y SALUD

10. PLAZO DE EJECUCIÓN Y GARANTÍA

11. JUSTIFICACIÓN DE PRECIOS

12. REVISIÓN DE PRECIOS

13. CLASIFICACIÓN DEL CONTRATISTA

14. PLAN DE OBRA

15. PRESUPUESTO

16. DECLARACIÓN DE OBRA COMPLETA

17. NORMATIVA A UTILIZAR

(4)

El presente proyecto tiene como finalidad completar los requisitos académicos necesarios para

conseguir el Grado en Ingeniería de Obras Públicas, especialidad en Construcciones Civiles, de la

E.T.S. de Ingenieros de Caminos, Canales y Puertos de la Universidad de A Coruña.

A través de los documentos que componen este proyecto, se describirán, justificarán, condicionarán y

valorarán todos los aspectos relacionados con la construcción de las actuaciones que nos ocupan.

Dadas las características académicas de este trabajo, algunos de los datos de partida no tienen el rigor

que se requeriría en el caso de tratarse de un proyecto real.

El título del proyecto es el que sigue:

SKATEPARK CON CUBIERTA Y SERVICIOS COMPLEMENTARIOS.

2. OBJETO DEL PROYECTO.

Con el skatepark que se define en este proyecto se pretende solucionar los daños que se provocan en

el pavimento y mobiliario urbano de las plazas de la ciudad de Santiago de Compostela, por los

practicantes del “skateboarding”, patinaje, etc.

La superficie del mismo permitirá cubrir las necesidades de la mayor parte de este colectivo, evitando

así que se siga produciendo un deterioro del mobiliario urbano. Además de promover y fomentar una

actividad deportiva en auge en la actualidad.

Este skatepark tendrá operatividad durante todo el año puesto que está dotada de una cubierta que

resguarda parte del skatepark, dotando al colectivo de un espacio para patinar durante todo el año.

3. DESCRIPCIÓN DE LA SITUACIÓN ACTUAL.

La zona de actuación se localiza en San Lázaro en Santiago de Compostela , en los terrenos

colindantes al Estadio de San Lázaro.

Este terreno se encuentra en una zona de expansión, con bastantes líneas de bus que pasan cerca,

está al lado de una obra lineal (Av. Gonzalo Torrente Ballester) a una altura considerable con un

perímetro de árbol alto que resguarda la pista del viento del norte.

Además , son terrenos pertenecientes al Ayuntamiento , con lo que no habría que hacer

expropiaciones..

4. DESCRIPCIÓN ADOPTADA.

Se proyectará la construcción de un skatepark realizado principalmente de hormigón armado y de

superficie aproximada de 750 m2 patinables. Consta de una explanada de 42x34 metros, en ella se

construirán diversos elementos como rampas, planos inclinados una piscina.

Complementando esta actuación se construirá una cubierta que dotará a la pista de funcionalidad

durante todo el año. Debido a las características de esta parcela la cubierta no supera los 9 metros, las

instalaciones no ocuparán más del 80% de la superficie total de

la zona.

5. ESTUDIO GEOLÓGICO-GEOTÉCNICO.

5.1. GEOLOGÍA.

La información geológica ha sido obtenida de los mapas publicados por el Instituto Geológico y

Minero, a escala 1/50.000.

5.2. GEOTÉCNIA.

Para llevara a cabo el estudio geotécnico, debido a las limitaciones de un Proyecto Fin de Grado,

se ha recurrido a los ensayos y sondeos de otros proyectos cercanos a la actuación.

La campaña geotécnica de campo para el reconocimiento del terreno ha costado de dos sondeos y

3 calicatas, además del correspondiente estudio visual.

En el anejo correspondiente se detallan los distintos estudios y sus resultados , pudendo destacar

la consideración de explanada tipo E-2 sin necesidad de realizar operación alguna más que el

compactado del suelo , por ser este suelo seleccionado.

(5)

presente proyecto. Los detalles de estos trabajos se encuentran en los anejos correspondientes

de la Memoria Justificativa del documento nº 1 así como en los planos del documento nº2.

6.2. CARTOGRAFÍA Y REPLANTEO

La ccartografíia para el desarrollo del presente proyecto es la cartografía proporcionada por el

Departamento Urbanístico y Ordenación del Territorio de la Escuela Técnica Superior de

Ingenieros de Caminos, Canales y Puertos de A Coruña, en escala 1/5000 y 1/500.

Dadas las características especiales de un proyecto académico las bases de replanteo no

podrán materializarse en el erreno si bien deberían elegirse de modo que se garantice su larga

permanencia y que su ubicación no se vea afecada por las propias obras. En base a este criterio

se proponen 3 bases cuya posición en coordenadas U.T.M se indican a continuación. La cota Z

se considerará con respecto al nivel medio del mar en Alicante:

6.3. MOVIMIENTO DE TIERRAS

Como primeros pasos a realizar en la construcción de las actuaciones de este proyecto, hay que

destocar varios árboles para dotar de accesibilidad a la parcela y posteriormente empezar a

retirar la capa vegetal para iniciar el movimiento de tierras pertinente, tanto en el camino de

acceso (que requiere un movimiento de tierras mínimo), la explanada de la mini.ramp o la pista

principal.

En estos primeros momentos en los que se realiza la retirada de la capa vegetal,también se

realizaría el desbroce de la parte de la parcela más colindante con la Av. Torrente Ballester que

tiene una vegetación media.

6.4. RED DE DRENAJE DE PLUVIALES.

Cada actuación llevará su correspondiente red de drenaje calculada conforme a lo establecido

en el Anejo 6.

En el skatepark se encuentra protegido por la cubierta. Esta cubierta estará dotada de un

canalón de 250 mm de diámetro en el lado de menor cota, que a su vez estará conectada a una

bajante de diámetro 125 mm que llevará el agua pluvial a los colectores (160mm) pasando

antes por una aqueta prefabricada.

6.5. RED DE ALUMBRADO

Se dotará de la pista principal de 6 Luminaria industrial modelo HANGAR 65 HIE/HIT E40 250W

BL con protección grille,en la parte de los bowls (suspendidas del techo de la cubierta, a una

altura aproxiamada de 8 metros) , puesto que es la parte del skatepark más resguardada de las

inclemencias del tiempo.

Para el resto de la obra se iluminará con luminarias solares. El camino de acceso se colocarán 4

luminarias aproximadamente cada 10 metros intercalando lado. A el camino patinable de

prefabricados se dotara de 3 luminarias puestas estratégicamente, y a la zona de bancos la

iluminaremos con otra luminaria.

Estas luminarias solares son modelo Sun-track, tienen una potencia 35w, una altura de 6,5

metros y con una autonomía de 8h al día en condiciones adversas y de 2 a 5 días en continuo

con cielo nublado.

6.6. FIRMES Y PAVIMENTOS.

Las aceras serán de losetas hidráulicas de 40x40 cm color beige para los pasos de peatones,

sobre capa de 20 cm de hormigón HM-20.

El caminos de acceso al skatepark se realizará con una capa de HM-20 de 15 cms sobre otros

15 cms de zahorra artificial.

El paseo no patinable se realizara con una capa de HM-20 de cms como base, seguida de 2

(6)

En el skatepark se deben diferenciar tres partes, la zona de los bowls, la parte alta y la parte que

está a la cota de la explanada. También es preciso decir que todo el skatepark, ya sean curvas o

rectas van sobre capa de 20 cm de zahorra artificial separadas del terreno.

Los bowls se ejecuta con la creación de una ménsula perimetral. Las rampas rectas y las soleras

se realizan con HA-25 y un mallazo de 15x15x8. Las rampas en curva se gunitan con HA-35 y

mallazo de 15x15x8. La parte alta de skatepark que tiene 0,7 m más de cota que la explanada

se ejecutará un muro perimetral compuesto de hormigón armado y fábricas de bloques de

hormigón.

El fondo de los bowls y la pista de patinaje se realizan con HA-25 y mallazo de 15x15x8 para

evitar mejor las fisuraciones por contracción.

En el camino patinable los elementos superficiales serán prefabricados y de hormigón polimérico

con estructura interna y cerramientos laterales y traseros metálicos.

El “Anejo 8 – Skatepark” profundiza en la descripción de todos estos elementos, y los planos

correspondientes del documento nº2 ayudan a ver con claridad dichas descripciones

6.8. CIMENTACIÓN

El tipo de cimentación a emplear, teniendo en cuenta el tipo de terreno, la magnitud de las

cargas actuantes y los elementos a través de los cuales se transmiten las mismas, se reduce a

cimentaciones superficiales, en concreto zapatas de centro y zapatas de esquina unidas por

vigas de atado y vigas centradoras en el caso de la cubierta de la pistas.

En el caso de la cimentación del edificio de vestuarios, la cual está formada por zapatas

aisladas unidas por vigas de atado a la cota -1,35 metro.

El hormigón utilizado es H-25, cuya armado estará formado por acero de calidad B-500S.

Agrupación por dimensiones

de zapata

Dimensión X Dimensión Y Dimensión Z

N44=N45=N46=N47 190 cm 190 cm 70 cm

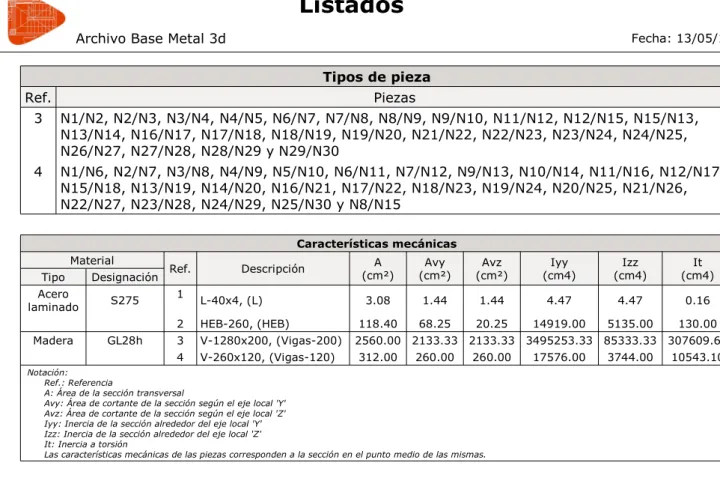

Como características principales de la estructura metálica, en acero S275, se distinguen:

•Pórticos formados por pilares con perfiles laminados simples, HEB-260.

•Arriostramientos metálicos laminados en cruces de San Andrés mediante perfiles,

L- 40 x 4.

 Placas de anclaje con pernos de 4ø16 mm, B500S

 Parte de madera

 Vigas transversales V-1280X200 , laminada encolada con clase resistente

GL28h.

 Correas de madera laminada encolada V-260x120 con clase resistente GL28h.

(7)

skatepark y bancos con mesas en la ``zona de descanso´´.

Las características técnicas así como las dimensiones de cada elemento de mobiliario urbano se

pueden encontrar en el anejo y planos correspondientes.

7. ESTUDIO DE IMPACTO AMBIENTAL

Según el RD 1/2008 de 11 de enero de texto refundido de la Ley de Evaluación de Impacto

Ambiental de proyectos, en su capítulo 1 artículo 3 “Ámbito” se someterán a incidencia ambiental los

proyectos públicos y privados consistentes en la realización de obras, instalaciones o cualquier otra

actividad comprendidas en el anexo 1.

En el anexo 1 no hay ningún grupo en el que se englobe el skatepark.

Dentro del anexo 2, en el que es el Órgano ambiental el que decide en cada caso el sometimiento a

la evaluación de impacto ambiental, únicamente le sería aplicable el grupo 7: “proyectos de infraestructuras”, debido a la cubierta. Se observa en este anexo que tampoco hay ningún grupo en

el que se recoja el skatepark.

En el caso de este proyecto, no es necesario la realización de un estudio de impacto ambiental ,

puesto que esta parcela está sujeta a un plan parcial de equipamento deportivo con una serie de

directrices. Por todas estas razones comentadas, no considero la realización del estudio.

8. GESTIÓN DE RESIUDOS

El estudio de gestión de los residuos tiene como finalidad comprobar que las obras proyectadas

cumplen con la normativa medioambiental vigente recogida en el R.D. 105/2008, de 1 de Febrero de

2008, por el que se regula la producción y gestión de los residuos de construcción y demolición.

Para ello, se realiza una estimación de la cantidad de los residuos que se prevé que se produzcan

durante el desarrollo de los trabajos directamente relacionados con las obras proyectadas.

Posteriormente, se lleva a cabo una clasificación de los residuos de construcción y demolición

generados. Esta clasificación se realiza según la codificación indicada en la lista europea de

residuos, publicada por la Orden MAM/304/2002, de 8 de febrero de 2002. Tras su clasificación se

recomiendan una seria de medidas para la reducción o prevención de la generación de estos

residuos.

En el Anejo de Gestión de Residuos se detallan y clasifican los materiales a gestionar dando como

resultado un presupuesto de 3.264,15€.

9. ESTUDIO DE SEGURIDAD Y SALUD

En el Anejo 15 se incluye el correspondiente Estudio de Seguridad y Salud que establece las

previsiones respecto a prevención de riesgos de accidentes y enfermedades profesionales, así

como los derivados de los trabajos de reparación, conservación y mantenimiento, y las

instalaciones preceptivas de higiene, salud y bienestar de los trabajadores.

Proporciona unas directrices básicas a la empresa constructora para llevar a cabo sus

obligaciones en el campo de la prevención de riesgos profesionales, facilitando su desarrollo,

bajo el control de la Dirección Facultativa, de acuerdo con el Real Decreto 1627/1997, de 24 de

octubre, por el que se implanta la obligatoriedad de la inclusión de un Estudio de Seguridad y

Salud en el Trabajo en los proyectos de edificación y obras públicas.

La partida destinada a labores de Seguridad y Salud en el trabajo asciende a la cantidad de

14.352,35 €.

10. PLAZO DE EJECUCIÓN Y GARANTÍA

El plazo de ejecución de las obras que se propone es de SIETE (7) MESES.

El plazo de ejecución citado tiene únicamente carácter orientativo, y prevalecerá cualquier otro

plazo fijado en el Pliego de Cláusulas Administrativas Particulares del propio contrato de obras.

El plazo de ejecución se justifica en base al plan de obra, en tiempo y coste adecuados, que se

(8)

Recepción Provisional de las Obras, ya que se considera que, transcurrido dicho plazo, estará

suficientemente comprobado su correcto funcionamiento.

Durante este período, será obligación del contratista la conservación de las obras en perfecto

estado.

11. JUSTIFICACIÓN DE PRECIOS

Para la obtención de los precios de las unidades de obra que figuran en los Cuadros de Precios

nº1 y nº2 del “Documento nº4: Presupuesto”, se ha redactado el Anejo 13 de Justificación de

Precios; en el cual se evalúan los costes directos e indirectos que influyen en cada partida.

12. REVISIÓN DE PRECIOS

El punto número 1 del artículo 77 (Procedencia y límites) del Capítulo II (Revisión de precios en

los contratos de las Administraciones Públicas) de la Ley 30/07, de 30 de Octubre, de Contratos

del Sector Público establece los requisitos que debe cumplir un contrato de obras para tener

derecho a revisión de precios son los siguientes:

-No ser un contrato menor.

-Haber ejecutado al menos el 20% del contrato

-Haber transcurrido 1 año desde la adjudicación del contrato.

Teniendo en cuenta que el tiempo estimado de ejecución de las obras es de 7 meses, no

procede la revisión de precios, no obstante, por tratarse de un Proyecto Fin de Carrera con

elevado valor didáctico y teniendo en cuenta que en su hipotética construcción podría darse

alguna circunstancia justificada que conllevase un mayor plazo de ejecución se define dicha

fórmula.

En el Anejo de Revisión de Precios, se justifica la elección de la fórmula tipo a aplicar que es la

nº 4.

13. CLASIFICACIÓN DEL CONTRATISTA

En cumplimiento de los artículos 25 apartado 1, 26 y 36 apartado 2 del Reglamento General de la

Ley de Contratos de las Administraciones Públicas del Estado, aprobado mediante el R.D.

1098/2001, se propone, según consta en el anejo nº 21 a la Memoria, que el Contratista acredite las

siguiente clasificaciones:

Administraciones Públicas, aprobado por Real Decreto 1098/2001 de 12 de Octubre, se presenta en

el Anejo de Plan de Obra un programa del posible desarrollo de las obras en tiempo y coste. Este

plan será de carácter indicativo, y no vinculante para el Contratista.

15. PRESUPUESTO

En el Documento N° 4 Presupuesto, se han obtenido, a través de la aplicación de los precios

(9)

16. DECLARACIÓN DE OBRA COMPLETA

En cumplimiento de lo establecido en el artículo 125 del Reglamento General de la Ley de

Contratos de las Administraciones Públicas (Real Decreto 1098/2001, de 12 de octubre), se

manifiesta expresa y justificadamente que el presente Proyecto se refiere a una obra completa,

entendiéndose por tal la susceptible de ser entregada al uso público, sin perjuicio de las

ulteriores ampliaciones de que posteriormente pueda ser objeto, y comprende todos y cada uno

de los elementos que son precisos para la utilización de la obra.

17. NORMATIVA A UTILIZAR

Para la redacción del presente proyecto se han tenido en cuenta principalmente las siguientes

Normas y Reglamentos:

-Norma 6.1.- I.C. “Secciones de Firme”

-Reglamento Electrotécnico para Baja Tensión

-Normas NIDE 2: Campos grandes y Atletismo

-Norma Básica de la Edificación

-Ley de ordenación de la edificación

-Código técnico de la edificación

-Ley 30/2007 contratos del sector público

18. DOCUMENTOS QUE INTEGRAN EL PROYECTO

I.

DOCUMENTO Nº1:MEMORIA

MEMORIA DESCRIPTIVA

MEMORIA JUSTIFICATIVA



Anejo 1: Antecedentes



Anejo 2: Cartografía y replanteo



Anejo 3: Geología



Anejo 4: Estudio geotécnico



Anejo 5: Estudio de alternativas



Anejo 6: Movimiento de tierras



Anejo 7: Estructura



Anejo 8:Skatepark



Anejo 9: Iluminación



Anejo 10: Drenaje de pluviales



Anejo 11: Mobiliario

(10)



Anejo 13: Justificación de precios



Anejo 14: Revisión de precios



Anejo 15: Seguridad y salud



Anejo 16: Plan de obra



Anejo 17: Clasificación del contratista



Anejo 18: Revisión de precios



Bases de replanteo. Skatepark



Movimiento de tierras



Cotas en perfil longitudinal



Cotas en perfil transversal

(11)



Detalle



Red de alumbrado



Red de alumbrado Skatepark.



Detalles alumbrado



Firmes y pavimentos



Disposición de secciones



Secciones de pavimento



Mobiliario urbano



Disposición en planta



Bancos y mesas



Papelera

III. DOCUMENTO Nº3:PLIEGO DE PRESCRIPCIONES TÉCNICAS

PARA PARTICULARES



Objeto



Descripción de las obras



Proceso contructivo



Características generales de los materiales



Condiciones que han de cumplir los materiales



Disposiciones generales

IV. DOCUMENTO Nº4:PRESUPUESTO

1. Mediciones

2. Cuadro de precios Nº1

3. Cuadro de precios Nº2

4. Presupuesto

5. Resumen del presupuesto

Santiago de Compostela, Junio 2016

Autor de proyecto:

(12)

Memoria justificativa

MEMORIA JUSTIFICATIVA

1. ANEJO 1-ANTECEDENTES

2. ANEJO 2- CARTOGRAFÍA Y REPLATEO

3. ANEJO 3- GEOLOGÍA

4. ANEJO 4-ESTUDIO GEOTÉCNICO

5. ANEJO 5- ESTUDIO DE ALTERNATIVAS

6. ANEJO 6-MOVIMIENTO DE TIERRAS

7. ANEJO 7- ESTRUCTURA

8. ANEJO 8 –SKATEPARK

9. ANEJO 9- ILUMINACIÓN

10. ANEJO 10- RED DE DRENAJE

11. ANEJO 11-MOBILIARIO

12. ANEJO 12- GESTIÓN DE RESIDUOS

13. ANEJO 13-JUSTIFICACIÓN DE PRECIOS

14. ANEJO 14- REVISIÓN DE PRECIOS

15. ANEJO 15- SEGURIDAD Y SALUD

16. ANEJO 16- PLAN DE OBRA

17. ANEJO 17-CLASIFICACIÓN DEL CONTRATISTA

(13)

Memoria justificativa

(14)

1 Antecedentes

ANEJO 1: ANTECECDENTES

1. INTRODUCCIÓN.

2. LOCALIZACIÓN DE LA ACTUACIÓN.

3. CLASIFICACIÓN DEL SUELO Y DISPONIBILIDAD DEL TERRENO.

(15)

Públicas, especialidad en construcciones civiles impartida en la E.T.S. de Ingenieros de

Caminos, Canales y Puertos de A Coruña.

Dadas las características académicas de este trabajo, se realiza el proyecto de

construcción sin tener ningún otro estudio previo, por lo que en este proyecto se realizará

una breve justificación de la solución adoptada.

Dadas las limitaciones existentes, como la ausencia de ensayos geotécnicos reales así

como el uso de cartografía a escala conveniente, al tratarse de un Proyecto Fin de Carrera,

algunos elementos estarán definidos basándose en otros proyectos similares o en hipótesis.

2. LOCALIZACIÓN DE LA ACTUACIÓN.

Como se indica ya en el título del proyecto, la actuación que se va a proyectar se localiza

en el ayuntamiento de Santiago de Compostela, provincia de A Coruña. Más concretamente

entre el estadio de San Lázaro y la Av. Torrente Ballester.

La localización se puede observar gráficamente en la imagen 1 y con más detalle en los

primeros planos del Documento Nº 2: Planos, del proyecto.

(Imagen 1:Foto situacional de la parcela)

3. CLASIFICACIÓN DEL SUELO Y DISPONIBILIDAD DEL TERRENO

De acuerdo con el Plan General de Ordenación Municipal de Santiago de

compostela, aprobado el 1991-04-25 y publicado en el BOP de A Coruña , el

1991-06-19, las parcelas están en terreno de suelo deportivo que está sujeto al plan parcial

ZD-2. Para realizer la obra en esta parcela es necesario seguír requisitos impuestos en el

pla parcial ZD-2. Los más destacados son:

-Las instalaciones deportivas no podrán ocuar más del 80%de la superfiie total de la

zona.

-Se permitirá la construccion que no sobrepasarán la altura máxima de 2 plantas o

9 metros

-La superfiie ocupada por cada edificacion no superará los 600 m2

Así mismo, cabe destacar, que por ser propiedad del ayuntamiento, no habría que

efectuar ninguna expropiación, abaratando de este modo los costes totales del proyecto.

4. SITUACIÓN ACTUAL Y JUSTIFICACIÓN DEL PROYECTO.

La zona de actuación se encuentra, como ya se ha dicho entre el estadio San Lázaro

y Av. Torrente Ballester. La parcela tiene buena acecesibilidad , con aparcamiento

cercano. En la actualidad son dos áreas a diferente altura con hierba y árboles grandes.

Con este proyecto se pretende resolver los deterioros y deficiencias que sufren la

mayoría de las plazas urbanas, debido a la práctica de este deporte que es el

skatebording, que rompen las baldosas del pavimento, los bordillos, los bancos, etc , y

proporcionar un lugar para practicar este deporte durante todo el año, puesto que este

colectivo no tiene instalacciones cubiertas.

(16)

3 Antecedentes

(Imagen 2: Estado actual de la zona de la parcela)

(17)

1 Cartografía y replanteo

ANEJO 2: CARTOGRAFÍA Y REPLANTEO

1. INTRODUCCIÓN

2. CARTOGRAFÍA

3. REPLANTEO

3.1. GENERALIDADES

(18)

En este anejo se pretende describir el material topográfico empleado para el desarrollo del proyecto, los tratamientos aplicados sobre aquel y el estado actual de los terrenos, así como realizar el replanteo de las bases que se van a utilizar en la fase de obra para replantear la actuación.

2.

CARTOGRAFÍA

La cartografía empleada para la realización del proyecto ha sido obtenida a partir de los mapas a escala 1:5.000 editados por la Xunta de Galicia y facilitados por la escuela para la realización de este proyecto. No ha sido posible conseguir cartografía a escalas mayores a la indicada. Debido al carácter académico del proyecto y que las pendientes reales en el terreno son minimas en la parte donde se construira la pista se ha considerado que éste tiene las mismas pendientes que las actuaciones a ejecutar, adaptándose las mismas, por tanto, al terreno natural.

3.

REPLANTEO

3.1.

GENERALIDADES

El carácter académico del proyecto y la inexistencia de medios y preparación adecuada hacen inviable la realización de un trabajo de campo con el que determinar las bases, por lo que se han tomado directamente de la cartografía, bajo la hipótesis de que las coordenadas son exactas.

3.2.

BASES DE REPLANTEO

Para replantear adecuadamente en planta el skatepark, se han de utilizar una serie de bases de replanteo que cumplan las siguientes características:

-Deben ser visibles entre sí y permitir una visión global de la actuación proyectada. -Los ángulos que formen deberán ser mayores de 30º.

-Estas bases se materializan en el terreno mediante marcas o clavos y además deben cumplir la condición de poder situar sobre ellos las estaciones topográficas. Deberán ser fácilmente accesibles.

-Las distancias entre vértices adyacentes han de ser menor de 200m, para quela triangulación entre bases no se vea dificultada por la presencia de obstáculos visuales intermedios.

Las bases de replanteo se materializan en campo mediante hitos insertados en el terreno, dado que no existe ninguna superficie rígida e inamovible, suficientemente cómoda para situar los equipos topográficos, en la zona en la que se ubican.

Así se han utilizado cuatro bases en cada una de las zonas afectadas, de manera que las cuatro del paseo sean independientes de las cuatro del skatepark. Las denominaciones irán acompañadas de una letra final para diferenciar ambas actuaciones. Así las bases de replanteo del skatepark irán acompañadas de una “s” y las del paseo de “p”. Las coordenadas UTM de las ocho bases mencionadas se exponen en la siguiente tabla, y los puntos exactos en el plano de bases de replanteo del documento de planos del proyecto.

Las coordenadas UTM de las ocho bases mencionadas se exponen en la siguiente tabla, y los puntos exactos en el plano de bases de replanteo del documento de planos del proyecto.

3.3. PROGRAMA UTILIZADO

El presente trabajo constituye un Proyecto de Fin de Carrera de una titulación académica por lo que no se realiza la comprobación de la cartografía que habría que hacer a partir de un vértice geodésico. Esta comprobación ha de realizarse forzosamente en el caso de abordar un proyecto de construcción en la vida real, ya que de ella depende la total fiabilidad de la cartografía empleada. Un proyecto constructivo requiere disponer de topografía y cartografía precisa.

Sin embargo si se realiza un modelo digital del terreno con curvas de nivel de equidistancia 0,5 metros. Esto se lleva a cabo con la utilización del programa MDT. Así en base la cartografía obtenida a escala 1/5000 mediante una triangulación y posterior interpolación se consigue una mayor precisión en las curvas de nivel.

Dadas las limitaciones existentes al tratarse de un proyecto Fin de Carrera y la imposibilidad de realizar un levantamiento del terreno, han tenido que adoptarse las medidas definidas anteriormente con el fin de adecuarse a la realidad, teniendo en cuenta la imprecisión de la cartografía obtenida por la obtención de esta mediante interpolación.

(19)

3 Cartografía y replanteo

COORDENADAS U.T.M

Puntos Coordenada X Coordenada Y Coordenada Z

Actual

Coordenada Z

Modificada

Bases de replanteo

Br-1 539823.172.172 4748029.653 290,13 -

Br-2 539793.051 4748016.519 286,53 -

Br-3 539795,27 4748079.575 291,22 -

Puntos de replanteo

Skatepark

Pr-1 539785.46 4748060.116 290,96 290

Pr-2 539804.017 4748067.752 290,21 290

Pr-3 539823.625 4748033.3 290,13 290

Pr-4 539799.111 4748024,256 289,57 290

Paseo patinable

Pr-5 539792.784 4748026.518 289,14 289,14

Pr-6 539780.051 4748024.143 288,15 288,15

Pr-7 539766.932 4748019.653 288,6 289

Zona de descanso

(20)

1 Geología y geotecnia

ANEJO 3: GEOLOGÍA Y GEOTECNIA

ÍNDICE:

1. OBJETO

2. INTRODUCCIÓN.

2.1. SITUACIÓN

2.2. ENCUADRE GEOLÓGICO

3. ESTRATIGRAFÍA

3.1. DOMINIO DEL COMPLEJO DE ÓRDENES

3.1.1 ROCAS METABÁSICAS, INICAILMENTE EN FACIES GRANULITO, EN SI

AYOR PARTE RETROGRADAS A FACEES ANFIBOLITAS.

3.1.2. ESQUISTOSBDEBÓRDENES.

3.2. DOMINIO DEL BORDE EXTERNO DEL COMPLEJO DE

ÓRDENES Y DEL COMPLEJO DE NOYA.

3.2.1. ESQUISTOS Y PARANEISES.

3.3. DOMINIO MIGMÁTICO Y DE LAS ROCAS GRANÍTICAS GRUPO

DE LAGE.

3.3.1 ESQUISTOS

3.4 TERCIARIO

3.4.1. ARCILLAS, ARCILLAS ARENOSAS Y ARENAS

3.5. CUATERNARIO HOLOCENO

(21)

4. PETROLOGÍA

4.1. DOMINIO DEL COMPLEJO DE ÓRDENES

4.1.1. ROCAS METABÁSICOAS INICIALMENTE FACIES GRANULITO,

EN SU MAYOR PARTE RETRÓGADAS A FACIES ANFIBOLITAS

4.1.1.1 ANFIBOLITAS CON GRANATE

4.1.1.2 ANFIBOLITAS

4.1.2 ESQUISTOS DE ÓRDENES

4.1.3 METAMORFISMOS

4.1.3.1 ROCAS METABÁSICAS INICIAMENTE EN FACIES

GRANULITO, EN SU MAYOR PARTE RETROGADAS A FACIES

ANFIBOLITAS

4.1.3.2 ESQUISTOS DE ÓRDENES

4.2 DOMINIO DEL BORDE EXTERIOR DEL CCOMPLEJO DE

ÓRDENES Y DEL COMPLEJO DE NOYA

4.2.1 ESQUISTOS Y PARANEISES

4.2.1.1 ESQUISTOS Y PARANEISES ALBÍTICOS .BANDA ORIENTAL

4.2.1.2 ESQUISTOS BANDA ORIENTAL

4.2.1.3 ESQUISTOS Y PARANEISES MIGMÁTICOS.ESQUINA NW

4.2.2 METAGABROS Y ANFIBOLITAS

4.2.2.1 ANFIBOLITAS CON GRANATE

4.2.2.2 ANFIBOLITAS

4.2.2.3 CLORITITAS

4.2.3 ORTONEIS BOITITICO Y ORTONEIS CON ANFIBOL

4.2.3.1. ORTONEIS BIOTÍTICO ,BANDA ORIENTAL

4.2.3.2 ORTONEIS BIOTÍTICO, ESQUINA NW

4.2.3.3. ORTONEIS CON ANFIBOL , ESQUINA NW

4.2.4 METAMORFISMO

4.2.4.2 PARANEISES Y ESQUISTOS

4.2.4.2 METAGABROS Y ANFIBOLITAS

4.2.4.2 ORTONEISES

4.3 DOMINIIO MIGMÁTICO Y DE LAS ROCAS GRANÍTICAS, GRUPO

DE LAGE.

4.3.1 ESQUISTOS CON NIVELES DE CUARCITA

4.3.2. ORTONEIS GRANDULAR

4.3.3. METAMORFISMO

4.3.3.1. ESQUISTOS CON NIVELES DE CUARCITA

(22)

Skatepark y servicios complementarios en Santiago de Compostela construcción de la urbanización con el fin de lograr una primera aproximación representativa de los suelos y rocas existentes en sus proximidades.

Además el presente estudio nos permitirá establecer una campaña de trabajo de campo y de laboratorio para, más adelante, en el estudio geotécnico poder obtener los parámetros definitorios del suelo.

De forma esquemática los objetivos perseguidos en este estudio son:

• Extraer conclusiones generales sobre la capacidad resistente del terreno.

• Obtener información sobre la disponibilidad de materiales mediante un estudio de yacimientos y canteras.

Tras una descripción general y el análisis de los grupos litológicos fundamentales, se analizarán las características estratigráficas y petrológicas. A continuación, se procederá a detallar las particularidades tectónicas de la zona de estudio.

2. INTRODUCIÓN

2.1. SITUACIÓN

El área de realización del proyecto está emplazada en la hoja geológica nº 04-07/94 (Santiago de Compostela), a escala 1:50000, perteneciente al plan Magna del Instituto Geológico y Minero de España.

La morfología de la Hoja está caracterizada por un relieve accidentado con abundantes montes, de laderas más o menos pendientes que no llegan a ser abruptas normalmente, distribuidos de un modo irregular. En ningún caso constituyen sierras, como lógica consecuencia de la distribución cartográfica inhomogénea de las rocas que ocupan su superficie. Las alturas máximas se alcanzan dentro del cuadrante NE, en los montes de Espiñeira con una cota máxima de 536 m. Como contraposición a este relieve, sólo existe una pequeña depresión con formas llanas y ocupada por sedimentos terciarios y cuaternarios en la zona de Bertamiráns (cuadrante SE).

Dentro de la superficie y próximo a su esquina SE se encuentra Santiago de Compostela.

2.2. ENCUADRE GEOLÓGICO

Tanto desde un punto de vista petrológico como estructural, la Hoja puede dividirse en tres dominios que en el presente trabajo han sido denominados “Dominio del Complejo de Ordenes”, “Dominio del borde externo del Complejo de Ordenes y del Complejo de Noya” y “Dominio migmatítico y de las rocas graníticas. Grupo de Lage”.

El primero se localiza en dos estrechas franjas a lo largo del límite E de la Hoja. Forma

parte del gran complejo polimetamórfico de Ordenes. Está compuesto por una serie de rocas máficas y ultramáficas que muestran signos de haber sufrido al menos un metamorfismo anterior al desarrollado durante la Orogenia Hercínica, de facies de más alto grado que el alcanzado por éste último y más concretamente de facies granulito. Junto con este metamorfismo debió acontecer también una, o quizá más, fases de deformación. Encima de estas rocas se sitúan los Esquistos de Ordenes que constituyen una formación metasedimentaria típica del complejo que lleva este mismo nombre.

El “Dominio del borde externo del Complejo de Ordenes y del Complejo de Noya” lo constituyen dos zonas geográficamente separadas. Una consiste en una banda que bordea por el W al Complejo de Ordenes con una anchura media de 3 Km aproximadamente y que correspondería a la primera parte del nombre dado a este dominio (Dominio del borde externo del Complejo de Ordenes). La otra se sitúa en la esquina NW de la Hoja con una extensión próxima a los 15 Km2. Los límites de esta última zona no son precisos debido a la migmatización que presentan las rocas. Corresponde a la segunda parte del nombre del dominio (Complejo de Noya).

Los materiales que constituyen la primera zona son: esquistos que frecuentemente presentan niveles con porfiroblastos de albita, dos cuerpos de ortoneis biótico de diferente extensión y un conjunto de rocas máficas definidas como metagabros y anfibolitas que afloran formando desde cuerpos masivos hasta delgados niveles. Los materiales que componen la segunda, presentan algunas diferencias con los de la primera, pero en conjunto, no parece plantear problemas graves el considerar a ambos equivalentes. Estas diferencias se concretan en que en esta última aparecen ortoneises con anfíbol (además de los bióticos) que no se encuentran en la primera y en que no se han localizado afloramientos importantes de rocas máficas. Por otro lado las series metasedimentarias de ambas zonas parecen comparables a pesar de la migmatización,

que presenten los metasedimentos de la esquina NW.

Además las rocas que componen esta segunda zona pueden hacerse corresponder también con los que constituyen el “Complejo de Noya” s.s. (según otro autores “Fosa blastomilonítica”) definido más al W de la presente Hoja y el cual da nombre a esta zona, ya que las carácterísticas petrológicas de los ortoneises y de los metasedimentos en ambas regiones parecen correlacionables.

El tercer dominio denominado “Dominio migmatítico y de las rocas graníticas. Grupo de Lage”, corresponde con el definido por PARGA PONDAL (1960) como Grupo de Lage, por esta razón se le ha añadido este nombre a la denominación que en principio se le había asignado, de “Dominio migmatítico y de las rocas graníticas”. Está compuesto fundamentalmente por una serie metasedimentaria más o menos migmatizada; por los productos avanzados de la migmatización de los cuales se han denominado genéricamente “granitoide migmatítico”; y por algunos afloramientos de ortoneises glandulares también migmatizados. También existen varios cuerpos graníticos y granodioríticos intrusivos en las rocas anteriores, pero que en un sentido estricto no deben considerarse como pertenecientes a este dominio, ni a ninguno de los dos anteriores, ya que intruyen también al “Dominio del borde externo del Complejo de Órdenes y del Complejo de Noya”.

4 ESTRATIGRAFÍA

(23)

3.1.1 ROCAS METABÁSICAS, INICIALMENTE EN FACIES GRANULITO, EN

SU MAYOR PARTE RETROGRADAS A FACIES ANFIBOLITA

Afloran únicamente junto al límite E de la Hoja y dentro de su mitad S. Forman parte de un cuerpo de mayores dimensiones que se extiende hacia el E y S, en las Hojas de El Pino y La Estrada. Su anchura de afloramiento en la Hoja alcanza como máximo 1 Km y su longitud es de aproximadamente 5 Km. De acuerdo con su disposición estructural debe corresponder a la parte inferior del dominio.

En general son de color verde oscuro. A veces se presentan masivas. Cuando no poseen estas características se observa en ellas un plano de esquistosidad cuyo origen podría estar relacionado con una fase de deformación antehercínica. Localmente poseen bandeados formados por niveles melanocratos ricos en anfíbol y leucocratos ricos en plagioclasa que suelen aparecer plegados, los cuales son, y debido seguramente a un proceso de deformación, y segregación.

Su tamaño de grano varía entre fino y medio, pudiéndose en este caso distinguir los cristales de plagioclasa de los minerales ferromagnesianos.

En su parte septentrional dentro de la Hoja, aparecen estas rocas muy retrogradas, como anfibolitas de grano fino.

Su alteración da lugar a suelos de color naranja o rojo característico.

Son rocas máficas, que han sufrido metamorfismo de alto grado de facies granulito y que posteriormente han sido retrogradadas a facies inferiores. Pero esta retrogradación no ha sido uniforme, ocasionando un conjunto de rocas petrológicamente diferentes. A pesar de esta diferencia petrológica, se piensa en una misma unidad original para ellas y así han sido representadas en la cartografía.

Su edad resulta muy difícil de establecer. Unicamente utilizando criterios indirectos podemos hacer una aproximación de ella. Estos criterios podrían resumirse en la relación que existe entre estas rocas y los Esquistos de Ordenes, los cuales se sitúan estructuralmente encima de ellas y que en otras regiones próximas pero fuera de la presente Hoja (por ejemplo, Hoja núm. 71, Sobrado), existen argumentos que les atribuyen una edad Precámbrico-Cámbrico. Por tanto no parece muy arriesgado atribuir a esta formación una edad Precámbrica. Por otro lado las dataciones realizadas por CALSTEREN (1977) no aportan ninguna precisión más sobre este particular, ya que asignan una edad de 350 m.a. (Devónico Superior), para el final del metamorfismo antehercínico de facies granulito, que como ya se ha dicho han sufrido estas rocas.

3.1.2 ESQUISTOS DE ÓRDENES

Aparecen representados en un solo afloramiento situado en la parte central del límite E de la Hoja. Su extensión no debe sobrepasar los 8 Km2. Su alteración superficial es frecuente por lo que los buenos afloramientos son escasos.

Son rocas de color verde a gris con una marcada esquistosidad de flujo hercínico a veces crenulada por otra posterior, que corresponden a esquistos, esquistos micáceos y esquistos de cuarzo y feldespato que alguna vez intercalan niveles arenosos. Su espesor resulta hasta el momento imposible de precisar, pero en cualquier caso no deben sobrepasar los 500 m dentro de la Hoja.

Deben proceder de sedimentos de naturaleza arcillosa y grauváquica, fundamentalmente.

Para den TEX (1965) la edad de esta formación sería precámbrica. De todos modos, no existen argumentos definitivos que le puedan asignar una edad exacta. Unicamente, y utilizando criterios deducidos en regiones próximas (por ejemplo, Hoja núm. 71, Sobrado), se les ha atribuido una edad Precámbrico-Cámbrico.

3.2. DOMINIO DEL BORDE EXTERNO DEL COMPLEJO DE

ÓRDENES Y DEL COMPLEJO DE NOYA

3.2.1. ESQUISTOS Y PARANEISES

Se localizan en dos zonas dentro de la Hoja, la primera corresponde a una banda que bordea de N a S y por su parte Occidental al Complejo de Ordenes, y que se encuentra dividida en dos partes por el ortoneis biotítico de este dominio.

La segunda se sitúa en la esquina NW de la Hoja, ocupando una superficie que no sobrepasa los 15 Km2. En esta zona la migmatización ha alcanzado cotas elevadas por lo que la identificación litológica de los materiales resulta muy difícil.

La serie, en general, está compuesta por esquistos de naturaleza política y grauváquica y de paraneises por lo general de color gris más o menos oscuro. Destacan del conjunto, los esquistos con porfiroblastos de albita los cuales de alguna manera la caracterizan.

Presentan una esquistosidad de crenulación muy intensa, denominada en el presente trabajo S'1, llegando en algún caso, a borrar la S1.

Su edad, igual que en los Esquistos de Ordenes, resulta imposible de precisar, por no existir restos fósiles o cualquier otro criterio directo que lo permita. Por tanto los argumentos utilizados son parecidos a los seguidos para la formación anterior.

Teniendo en cuenta el carácter intrusito de los ortoneises biotíticos en estas rocas y correlacionándolos con los del Complejo de Noya propiamente dicho (situado más al W de la región que nos ocupa), ya que sus similitudes petrológicas son evidentes, la datación de éstos podría ser utilizada como criterio para la delimitación de una edad, al menos aproximada.

Los ortoneises del Complejo de Noya han sido datados en su conjunto por van CALSTEREN (1977), asignándoles una edad de 462 m.a. lo cual sitúa su emplazamiento hacia la mitad del Ordovícico. Por tanto estos metasedimentos deben ser anteriores a esta edad, y no parece muy arriesgado el atribuirlos al Precámbrico-Cámbrico, más aún si tenemos en cuenta las similitudes con otras series del Macizo Hespérico datadas con estas edades.

3.3 DOMINIO MIGMATITICO Y DE LAS ROCAS GRANITICAS.

GRUPO DE LAGE

3.3.1 ESQUISTOS (PC-SE)

(24)

metasedimentarias ya descritas y su distribución muy irregular. Representan las zonas donde la migmatización no alcanzó el grado necesario para su transformación en rocas graníticas.

Lógicamente, los afloramientos representados en la cartografía correspondiente a los cuerpos más importantes y de mayor extensión superficial, pero existen muchos más de dimensiones no cartografiadas repartidos prácticamente por la totalidad de la superficie de la formación denominada “granitoide migmatítico” (que se describe en el siguiente capítulo).

Por tanto, se presentan por lo general migamtizados o con abundantes inyecciones graníticas lo cual provoca que la serie sedimentaria original se encuentre muy enmascarada. De todos modos se puede decir que la componen fundamentalmente esquistos con algunas intercalaciones de cuarcitas a veces negras.

Su potencia ha sido imposible de fijar e incluso resultaría muy arriesgado el atribuirle un valor aproximado, ya que no existen niveles guía, ni han podido definirse los pliegues.supuestamente isoclinales debidos a la primera fase de deformación hercínica, que seguramente les afectan.

En general presentan una esquistosidad de flujo, correspondiente a la S1 hercínica, que frecuentemente aparece microplegada y/o crenulada.

Su edad no ha podido ser precisada por lo que se les asigna una edad Precámbrico-Silúrico, aunque como indicación conviene mencionar la aparente, al menos, similitud de facies con las series Ordovícico-Silúrico de otras partes de Galicia, aún faltando algunos niveles guía como la Cuarcita Armoricana.

3.4 TERCIARIO

3.4.1 ARCILLAS, ARCILLAS ARENOSAS Y ARENAS (T)

Estos depósitos se localizan exclusivamente en el Sur de la Hoja y hacia su parte central.

Su extensión no sobrepasa los 6 𝑘𝑚2

Su situación posiblemente está relacionada con la reactivación, durante los tiempos recientes, de las fallas cubiertas en la cartografía por estos depósitos y por los cuaternarios. Esta reactivación seguramente dio lugar a una pequeña cubeta tectónica posteriormente aprovechada por la sedimentación terciaria y más tarde por la cuaternaria.

En general son arcillas, normalmente algo arenosas en las que se intercalan lechos delgados de arenas y que de un modo disperso poseen cantos de cuarzo y granito de subangulosos a redondeados con tamaños máximos de 4-5 cm. Su color es rojo, amarillo o pardo. En algunos casos, al menos, parecen proceder de la alteración de esquistos próximos. Los análisis de Rayos X realizados sobre muestras arcillosas revelan que la caolinita es el mineral de la arcilla principal en su composición y que la illita y moscovita son los secundarios.

Su espesor debe ser pequeño, pero no ha podido ser precisado con exactitud al faltar cortes buenos.

Su edad, ante la falta de datos paleontológicos, resulta muy difícil de precisar más de la asignada. Pero en principio, podrían correlacionarse con depósitos similares de otras

regiones gallegas a las cuales se les atribuye una edad de Mioceno

.

3.5. CUATERNARIO. HOLOCENO

3.5.1 LLANURAS ALUVIALES Y FONDOS DE VAGUADA (Q2AL)

No adquieren una representación importante dentro de la Hoja.

Se componen fundamentalmente de gravas de cuarzo, esquistos, paraneises y granito, dependiendo del área madre, heterométricas, de redondeadas a subredondeadas y con una matriz areno-limo-arcillosa parda.

El espesor de estos depósitos resulta difícil de conocer, por la falta de cortes buenos, pero es lógico pensar en valores bajos, como es tónica general en toda la región.

Respecto a los rellenos de fondos de vaguada, son frecuentes estos en gran número de arroyos y cauces secundarios de la red hidrográfica. En general, son depósitos poco

(25)

Skatepark y servicios complementarios en Santiago de Compostela representación se encuentra al E y al NE de esta Hoja. En estos afloramientos, las litologías encontradas son metasedimentos y rocas básicas que corresponden a las unidades fundamentales definidas en la vecina Hoja de El Pino (Formación Ordenes y Macizo de Santiago de Compostela). Los tipos petrológicos distinguidos son: Rocas básicas (anfibolitas), y esquistos yneises (metasedimentos).

4.1.1 ROCAS

METABÁSICAS

INICIALMENTE

EN

FACIES

GRANULITO, EN SU MAYOR PARTE RETROGRADADAS A

plagioclasa + granate, apareciendo como accesorios cuarzo, esfena, clinozoisita y carbonatos.

El anfíbol es verde claro, tipo hornbléndico subidiomorfo y bastante abundante.

La plagioclasa no presenta zonación y es de composición andesina.

El granate forma poikiloblastos que incluyen anfíboles y cuarzo o bien aparece como cristales esponjosos.

Entre los accesorios, la esfena suele ser bastante abundante con hábitos subidiomorfos y granulares de pequeño tamaño. La clinozoisita puede aparecer con bastante abundancia y con carecer intersticial. Los opacos son poco abundantes. El cuarzo aparece como pequeños cristales intersticiales. Esporádicamente puede aparecer carbonato.

Las texturas son granohematoblásticas equigranulares de grano fino con orientación bien definida.

4.1.1.2 ANFIBOLITAS

Son los tipos predominantes y su mineralogía más frecuente es anfíbol + plagioclasa. Entre los minerales accesorios hay cuarzo, clinozoisita, rutilo, esfena, opacos, apatito, clorita y epidota. El anfíbol suele ser muy abundante, llegando hasta el 80 por ciento. Tienen hábitos prismáticos subidiomorfos. Generalmente es hornblenda verdosa aunque a veces podemos encontrar tonalidades verdes marrones o algunos tipos incoloros, o incoloros con bordes verdosos.

La plagioclasa es oligoclasa-andesinam está poco maclada y no presenta zonación. Puede aparecer en agregados recristalizados.

Es frecuente su transformación por retrogradación a albita, clinozoisita y zoisita.

Entre los accesorios la esfena es el más abundante y se presenta con frecuencia

marginando a opacos o rutilo o como cristales aislados idiomorfos a subidiomorfos.

La clorita puede proceder de transformación de anfíbol aunque no existe evidencia directa de este hecho.

Texturalmente estas rocas son granonematoblásticas de grano medio a fino, con desigual orientación.

En algún caso se encuentran texturas palimpsésticas gabroides y microbandeado composicional.

4.1.2 ESQUISTOS DE ORDENES (PC-CA)

Dentro del afloramiento de éstos, se han distinguido fundamentalmente dos tipos de rocas mitológicamente distintos. Son los esquistos y los neises.

La distinción entre los dos tipos se realiza por la abundancia de plagioclasa dado que el grado de recristalización de ambos es muy semejante.

Esquistos: Su mineralogía es cuarzo + plagioclasa + biotita + moscovita ± granate.

Los accesorios más comunes son opacos, apatito, circón, epidota y allanita. También aparece clorita de transformación de biotita y granate.

La plagioclasa es oligoclasa sin zonado.

El granate es redondeado y está bastante transformado a biotita con posterior cloritización. Es precinemático con respecto a la esquistosidad S’1.

La allanita es muy pequeña y presenta una aureola de transformación a epidota.

Las texturas son granolepidoblásticas, pudiendo eventualmente estar superpuestos procesos de cataclasis tardía.

Neises: La mineralogía principal es cuarzo + plagioclasa + biotita ± moscovita ± granate y entre los accesorios más frecuentes se encuentran apatito, circón, opacos, allanita, anfíbol, epidota y clinozoisita.

La plagioclasa es poco zonada, de composición oligoclasa-albita. Presenta transformación a minerales del grupo de la epidota. Se encuentra como fenoblastos rodeados por la esquistosidad visible.

La biotita es marrón rojiza, domina sobre la moscovita y con ella define la orientación.

El granate cuando aparece es abundante, subidiomorfo y se encuentra rodeado por la esquistosidad.

Entre los accesorios puede aparecer allanita, rodeada de clinozoisita. Los circones están redondeados.

En una preparación se ha encontrado anfíbol verde muy escaso.

(26)

Skatepark y servicios complementarios en Santiago de Compostela encontrándose por tanto paragénesis plagiopyrigarníticas como las citadas por van ZUUREN (1969). No obstante parte de las anfibolitas encontradas podrían corresponder a un retrometamorfismo en grado medio de rocas que previamente han alcanzado condiciones granulíticas como en la vecina Hoja de El

Pino. El hecho de no encontrar plagiopyrigarnitas puede en parte deberse al hecho de que al encontrarnos en zonas marginales del complejo básico, el retrometamorfismo anfibolítico haya actuado con más intensidad, borrando los vestigios de la facies granulítica. El anfíbol en estas rocas se encuentra con frecuencia orientado debido a que su génesis está parcialmente en relación con una etapa de deformación. Otros anfíboles son heredados o corresponden a procesos retromórficos más tardíos.

La plagioclasa es tipo andesina-oligoclasa pero sufre retrogradación a tipos más albíticos con minerales del grupo en la epidota (saussurita).

El granate podría haberse formado en una etapa de metamorfismo prehercínico, o bien generarse en el metamorfismo hercínico en condiciones de la facies “anfibolitas con almandino”.

Estas rocas, además de haber sufrido un metamorfismo hercínico en facies anfibolita, han sido afectadas por otra etapa metamórfica de bajo grado responsable de una serie de reacciones retromórficas como la transformación de la plagioclasa en albita-zoisita-clinozoisita, la generación de anfíbol incoloro y la cloritización y generación de epidota y moscovita.

En la zona de contacto del Complejo de Ordenes se localiza un afloramiento de talcoesquistos que parecen corresponder a pinzamientos de rocas ultramáficas muy degradadas en relación con zonas de fractura.

4.1.3.2 ESQUISTOS DE ORDENES (PC-CA)

La biotita y la moscovita se encuentran generalmente asociadas a la esquistosidad más visible (S’1) y cuando aparecen fenoblastos de plagioclasa se encuentran rodeados por esta esquistosidad, siendo por tanto de génesis previa. También se encuentra alguna moscovita tardía sin relación con la estructura.

Los granates son pre S’2 y se encuentran parcialmente retromorfizados a biotita y a clorita.

De esta serie de observaciones se deduce que existe una etapa previa a la esquistosidad más visible en que se generaron biotita, moscovita, granate y blastos de plagioclasa. Existe otra etapa en relación con la esquistosidad principal S’1 con recristalización de micas, en las que el granate se hace inmestable. .Con carácter más tardío se produce la cloratización del granate y la biotita, la retrogradación de la plagioclasa y el crecimiento de algunas moscovitas desorientadas.

4.2 DOMINIO DEL BORDE EXTERNO DEL COMPLEJO DE ORDENES Y DEL

COMPLEJO DE NOY

Dentro de la Hoja este dominio se sitúa bordeando a los afloramientos del Complejo de Órdenes y en el ángulo NW de la Hoja.

Los grupos petrológicos distinguidos son: Rocas básicas (anfibolitas, metagabros y clorititas), ortoneises biotíticos, ortoneises con anfíbol y metasedimentos (esquistos y paraneises).

4.2.1 ESQUISTOS Y PARANEISES (PC-CAΞ)

Este grupo se localiza como ya se dijo en el capítulo de Estratigrafía en dos hojas. La primera correspondiente a la banda próxima al límite Oriental de la Hoja y otra en la esquina NW de ésta. El carácter migmatítico de la segunda zona nos ha llevado a describirlos independientemente. Por otro lado, dentro de la primera zona se han dividido en dos grupos estas rocas por lo que el presente apartado ha quedado clasificado en:

− Esquistos y paraneises albíticos. Banda Oriental.

− Esquistos. Banda Oriental.

− Esquistos y paraneises migmatizados. Esquina NW.

Dentro de los primeros grupos, la división se ha realizado en base a la presencia o no se porfiroblastos de albita y la distinción entre esquistos y paraneises en función de la abundancia de plagioclasa.

4.2.1.1 ESQUISTOS Y PARANEISES ALBÍTICOS. BANDA ORIENTAL

Su mineralogía principal es cuarzo + albita + biotita + moscovita. Los accesorios más frecuentes son granate, turmalina, apatito y opacos, apareciendo con menos frecuencia esfena, circón, rutilo y materia carbonosa. El cuarzo es alotriomorfo con extinción ondulante y a veces puede presentar un cierto estiramiento.

La albita forma porfidoblastos que frecuentemente engloban cuarzo, moscovita, biotita, esfena, grafito y granate, según una orientación en general discordante con la esquistosidad externa que rodea a los fenoblastos. En ocasiones las inclusiones son sigmoidales.

La biotita es marrón con transformación a clorita predominante, cuando no está incluida en la albita.

El granate puede estar incluido en la albita en cristales pequeños e idioblásticos y anubarrados o estar en el exterior. En este último caso está bastante transformado a micas y cloritizado. Es anterior a la esquistosidad principal (S’1).

La turmalina es muy frecuente en estas rocas y su eje mayor suele estar contenido en el plano de esquistosidad. Puede presentar zonados y recrecimientos.

Las texturas son granolepidoblásticas de grano fino con porfidoblastos de albita.

(27)

4.2.1.2 ESQUISTOS. BANDA ORIENTAL

En este apartado agrupamos rocas de diversa naturaleza, esquistosas con términos transicionales a las rocas con albita. La mineralogía es bastante heterogénea y principalmente consta de cuarzo + biotita + moscovita, presentándose en algunas ocasiones y según los tipos de roca: plagioclasa, granate (muy local), estaurolita y cloritoide. Como accesorios podemos encontrar opacos, turmalina, materia grafitosa y más escasamente esfena, circón, rutilo y epidota s.l.

El cloritoide se restringe a la zona Sur de la Hoja. Por el contrario los esquistos con granate aparecen sólo en la zona Norte, encontrándose también en esta zona la única muestra con distena y estaurolita.

El cuarzo puede aparecer como cristales individuales alotriomorfos o formando lentejones irregulares o bandeado granoblástico.

La biotita se encuentra junto a la moscovita definiendo los planos de esquistosidad.

Frecuentemente está muy transformada a clorita

.

El granate se encuentra casi siempre con transformación parcial a micas. En algún caso se presenta en individuos idioblásticos anubarrados y se encuentra rodeado por la esquistosidad visible.

La plagioclasa es de tipo ácido con pocas inclusiones.

La distena aparece en cristales pequeños, muy numerosos y algunos deformados, pero no se aprecian relaciones claras respecto a las deformaciones.

La estaurolita se encuentra en pequeños cristales residuales con parcial sericitización. Sólo ha aparecido una muestra, que además posee distena también.

El cloritoide se presenta en uno de los casos afectado por la esquistosidad principal pero no se puede posicionar con precisión respecto a la fase previa. Forma prismas cortos maclados, con pleocroísmo verde azulado.

Entre los accesorios es frecuente la presencia de materia grafitosa pulverulenta y la aparición de turmalina.

La zoisita se localiza rellenando venillas cortantes a la esquistosidad.

Las texturas son granolepidoblásticas con abundantes micas definiendo los planos. Es frecuente la agrupación del cuarzo en lentejones granoblásticos.

Se observan dos deformaciones, quedando la primera en la mayoría de los casos reducida a microlitos abrazados por la esquistosidad principal.

En algún caso se observan crenulaciones (S2) que doblan a la segunda esquistosidad (S’1).

4.2.1.3 ESQUISTOS Y PARANEISES MIGMATIZADOS. ESQUINA

NW

Este grupo reúne una serie de rocas de relativa heterogeneidad mineralógica y textural. En su composición mineralógica todas tienen en común entre los minerales principales cuarzo, biotita y moscovita, pudiendo aparecer según los casos plagioclasa y/o microclima que a veces se relegan a proporciones accesorias. Entre los minerales accesorios también según los casos, se encuentra sillimanita, opacos, apatito, circón, granate o epidota.

El cuarzo puede aparecer como mineral aislado aunque frecuentemente se encuentra formando venas y lentejones granoblásticos.

La plagioclasa se encuentra frecuentemente bastante sericitizada y en las rocas más migmatíticas puede presentar mirmequitas.

La biotita con frecuencia está bastante cloritizada y moscovitizada.

La sillimanita suele estar bastante moscovitizada encontrándose a veces únicamente pseudomorfosis que indican su existencia previa. Se encuentra a menudo con hábitos prismáticos en las rocas más migmatizadas. En bastantes casos ha crecido sobre la biotita que forma la esquistosidad.

El granate se encuentra con poca frecuencia y suele estar bastante transformado a biotita y a clorita.

La moscovita procede en proporción considerable de la transformación tardía de otros minerales, (biotita, sillimanita, plagioclasa), bien en forma microcistalina o en grandes placas superpuestas a las principales estructuras.

En la prolongación hacia el W de estos materiales, ya dentro de la Hoja 03 (Outes), pero muy cerca del borde de la presente Hoja, se ha localizado distena en una muestra.

Las texturas más frecuentes son lepidoblásticas a lepidogranoblásticas. En la mayoría de los casos sólo se observa una esquistosidad de flujo, si bien en alguno de los casos se llega a observar una esquistosidad plegada y recristalizada, llegándose a desdibujar la orientación en las rocas muy migmatizadas.

La alteración es frecuentemente alta aunque una buena parte de esta “alteración” puede corresponder a procesos de transformación hidrotermal.

4.2.2 METAGABROS Y ANFIBOLITAS (MΘ-ΞA)

Todos los afloramientos importantes de estas rocas se sitúan en la mitad N de la Hoja.

Se distinguen tres tipos litológicos distintos: anfibolitas con granate, anfibolitas y clorititas.
