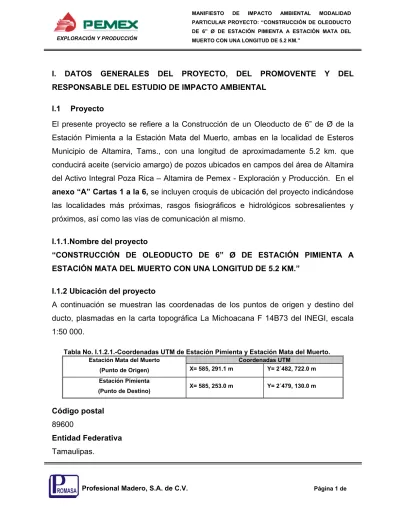

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 Proyecto
El presente proyecto se refiere a la Construcción de un Oleoducto de 6” de Ø de la Estación Pimienta a la Estación Mata del Muerto, ambas en la localidad de Esteros Municipio de Altamira, Tams., con una longitud de aproximadamente 5.2 km. que conducirá aceite (servicio amargo) de pozos ubicados en campos del área de Altamira del Activo Integral Poza Rica – Altamira de Pemex - Exploración y Producción. En el
anexo “A” Cartas 1 a la 6, se incluyen croquis de ubicación del proyecto indicándose
las localidades más próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, así como las vías de comunicación al mismo.
I.1.1.Nombre del proyecto
“CONSTRUCCIÓN DE OLEODUCTO DE 6” Ø DE ESTACIÓN PIMIENTA A ESTACIÓN MATA DEL MUERTO CON UNA LONGITUD DE 5.2 KM.”
I.1.2 Ubicación del proyecto
A continuación se muestran las coordenadas de los puntos de origen y destino del ducto, plasmadas en la carta topográfica La Michoacana F 14B73 del INEGI, escala 1:50 000.
Tabla No. I.1.2.1.-Coordenadas UTM de Estación Pimienta y Estación Mata del Muerto. Coordenadas UTM
Estación Mata del Muerto
(Punto de Origen) X= 585, 291.1 m Y= 2´482, 722.0 m Estación Pimienta (Punto de Destino) X= 585, 253.0 m Y= 2´479, 130.0 m Código postal 89600 Entidad Federativa Tamaulipas.
Municipio(s) o delegación(es)
Altamira, Tamaulipas
Localidad(es)
El oleoducto se alojará dentro de los límites de la localidad de Esteros, Municipio de Altamira, Tamaulipas.
I.1.3 Tiempo de vida útil del proyecto
• El tiempo de vida útil del proyecto está estimado en 20 años.
• El tiempo de duración del proyecto es de 90 días, tiempo que incluye todas las etapas.
La fecha tentativa de inicio de actividades se contempla al 25 de Noviembre de 2004.
I.1.4 Presentación de la documentación legal
En virtud de que la construcción del oleoducto se alojará (5.2 km. aproximadamente), sobre un derecho de vía nuevo, PEMEX - Exploración y Producción realiza la renovación del trámite de los permisos de paso con los propietarios, los que en su oportunidad presentará a la Autoridad correspondiente.
I.2 Promovente
I.2.1 Nombre o razón social
PEMEX – Exploración y Producción Región Norte. Activo Integral Poza Rica - Altamira
Área Altamira.
PEMEX - Exploración y Producción se establece como un organismo descentralizado de carácter técnico, industrial y comercial, con personalidad jurídica y patrimonio propio en la Ley Orgánica de Petróleos Mexicanos y Organismos Subsidiarios publicada en el Diario Oficial de la Federación el 16 de julio de 1992. Tiene como objetivo la exploración y explotación del petróleo y el gas natural; su transporte,
almacenamiento en terminales y comercialización. En el anexo “B”, se presenta copia simple de la Ley Orgánica de PEMEX.
I.2.2 Registro Federal de Contribuyentes del promovente
I.2.3 Nombre y cargo del representante legal
I.2.4 Dirección del Promovente o de su representante legal
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
d.
I.3 Responsable de la Elaboración del Estudio de Impacto Ambiental I.3.1 Nombre o razón social
Profesional Madero, S.A. de C.V.
I.3.2. Registro Federal de Contribuyentes o CURP
I.3.3 Nombre del Responsable Técnico del Estudio
I.3.4 Dirección del Responsable Técnico del Estudio.
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG
del sitio Mantenimiento
Desarrollo de la
ingeniería Excavación Celaje del D.D.V.
Limpieza interior del oleoducto utilizando un embolo mecánico de limpieza poly-pic (diablo), impulsado con agua a presión.
Adquisición de materiales Carga y transporte de tubería Inspección en vehículo
Construcción de cajas de recuperación de 2 m x 2 m de ancho, por 2.5 de profundidad, recubriéndolas con polietileno para aislarla, para captación de residuos producto de la limpieza de la línea. Transporte de maquinaria y equipo de trabajo Tendido de tubería Inspección de instrumentos de medición de flujo y control
Recuperación de residuos con unidades de presión y vacío para su transporte y disposición en el Centro de Recolección, de Altamira, Tams. Inyección de inhibidores de corrosión. Trazo del D.D.V. Alineado, soldado y protección mecánica Mantenimiento con recubrimientos anticorrosivos en lugares aéreos
Seccionamiento de la línea con corta-tubo en lingada transportable, para su confinamiento en patio de chatarra de PEMEX, para su venta como desecho ferroso. Obras especiales Inspección de la protección mecánica y catódica Tapado de la zanja Bajado Revisión de los señalamientos que indican la trayectoria del oleoducto a lo largo del D.D.V., tipo de producto manejado y los teléfonos para comunicarse en caso de emergencia. Tapado Prueba hidrostática Oleoducto Apertura y limpieza del D.D.V. Protección catódica Programa de capacitación y/o actualización al personal de operación y mantenimiento del oleoducto.
II. DESCRIPCIÓN DEL PROYECTO II.1. Información general del proyecto II.1.1. Naturaleza del proyecto
El presente proyecto, está incluido dentro del sector industrial petrolero, consistente en la construcción de un oleoducto de 6” de Ø, que conducirá aceite (crudo amargo) de pozos ubicados en campos del área de Altamira del Activo Integral Poza Rica – Altamira de Pemex - Exploración y Producción, desde la Estación Mata del Muerto hasta la Estación Pimienta, ambas ubicadas en la localidad de Esteros, municipio de Altamira, Tams., dicha producción tiene como destino la Estación Central Cacalilao, localizada en el municipio de Pánuco, Ver.
El oleoducto a construir tendrá una longitud aproximada de 5.2 km., ubicándose sobre un nuevo derecho de vía, con un estimado de 4.9 km de línea regular, y 300 m de tubería
lastrada que se utilizará al atravesar la Laguna Champayán, cabe señalar que en el cruce
con cuerpos de agua se colocarán válvulas de seccionamiento de acuerdo a la norma
CID-NOR-N-SI-0001 “Requisitos Mínimos de Seguridad para el Diseño, Construcción, Operación, Mantenimiento e Inspección de Ductos de Transporte”.
PEMEX-Exploración y Producción Activo Integral Poza Rica – Altamira, ha realizado proyectos semejantes en el sector.
Tabla II.1.1.1.- Composición del crudo que transportará el oleoducto.
PROPIEDAD MÉTODO CACALILAO 1996
Gravedad Especifica @ 60/60° F ASTM D -1298 0.9871 Gravedad *API ASTM D - 287 11.85 Viscosidad CSt @: ASTM D – 445
15.5° C 34652.00
21.1 °C 20122.00
25.0°C 15105.00
Carbón Ramsbottom, % Peso ASTM D - 524 12.58 Carbón Ramsbottom, % Peso ASTM D - 189 13.60 Agua por Destilación, % Vol. ASTM D - 4006 0.40 Agua y Sedimento, % Vol. ASTM D - 4007 0.42 Sedimentos por Extracción, % Peso ASTM D - 473 0.60 Azufre Total, % Peso ASTM D - 4294 5.400
Tabla II.1.1.1.- Composición del crudo que transportará el oleoducto (Continuación)
PROPIEDAD MÉTODO CACALILAO
1996
Factor de Caracterización, (K UOP) UOP - 375 11.40 Presión de Vapor Reid, lb/plg2 ASTM D - 323 2.30 Temperatura de Escurrimiento, °C ASTM D - 97 -3.0 Contenido de Sal, lb/1000 Bl ASTM D - 3230 >150 Ácido Sulfhídrico, ppm UOP - 163 37.0 Mercaptanos, ppm ASTM D - 3227 183.0 No. De Neutralización, mg KOH/g ASTM D - 664 2.15 Nitrógeno Total, ppm ASTM D - 4629 3387 Nitrógeno Básico, ppm UOP - 313 475 Insolubles en nC7, % Peso ASTM D - 3279
Poder Calorífico Bruto ASTM D - 240 Poder Calorífico Neto ASTM D - 240
Metales, ppm IMP – QA- 006
Níquel 62.40
Vanadio 320.00
Fuente: PEMEX - Exploración y Producción.
PEMEX - Exploración y Producción mediante el departamento de Servicios Generales gestiona los permisos de paso correspondientes, los que en su oportunidad presentará en caso de ser requeridos; el trazo se ubica en las siguientes coordenadas UTM:
Coordenadas UTM Estación Pimienta
(Punto de Origen) X= 585 253 m Y= 2 479 130 m
Estación Mata del Muerto
(Punto de Destino) X= 585 291.100 m Y= 2 482 722.00 m
Las características de la tubería a utilizar, serán las siguientes:
Tubería de línea de acero al carbón con o sin costura, para servicio de fluido amargo, con extremos biselados mediante maquinado, con un rango de suministro entre 10.57 y 13.72 metros sin soldadura circunferencial intermedia, probada e inspeccionada de acuerdo a la especificación API-5L, grado “X-52” de 6” de diámetro nominal, espesor de pared de 0.250”.
El fabricante deberá entregar al contratista constancia de que deberá tener implantado y vigente un sistema de calidad ISO 9000 del cual deben adicionar copia a la supervisión designada por P.E.P. La fabricación de la tubería deberá ser verificada por algún organismo acreditado ante la E.M.A. (Entidad Mexicana de Acreditación, A.C.) y aprobado por la Dirección General de Normas de la Secretaría de Economía contratada por el fabricante, debiendo integrarse a la misma la carta compromiso de la certificadora que verificará los trabajos.
Requisitos y Características de Fabricación
Proceso de aceración: horno eléctrico, hogar abierto o de oxígeno básico, totalmente desoxidado (acero calmado). los requisitos de composición química y propiedades mecánicas serán de acuerdo con lo indicado por la especificación para el grado X-52, la tubería se fabricará de acuerdo a la NORMA NRF-001-PEMEX-2000.
Requisitos de Inspección y Prueba.
Se deberá cumplir con los alcances establecidos en la NORMA NRF-001-PEMEX-2000 para:
- Equipos de prueba
- Prueba de composición química - Pruebas de propiedades mecánicas - Pruebas hidrostáticas
- Inspección visual
- Método de inspección radiográfica - Inspección no destructiva
- Prueba de inspección ultrasónica
La frecuencia de pruebas, calibración de equipos, evaluación de defectos y de resultados obtenidos estará apegada a los llneamientos de la NORMA NRF-001-PEMEX-2000.
ASME SECCiÓN V, ARTíCULOS 2 Y 5 ASME SECCiÓN IX, ARTÍCULOS 2 Y 5 API5LW
API-RP-5L 1
ASTM E-4, E-B, E-29, E-45, E-112, E-273, A-370 y A-435
Documentos y registros que el fabricante deberá entregar al contratista, el cual hará la entrega a P.E.P. de acuerdo a los alcances establecidos en la NORMA NRF-001-PEMEX-2000 para:
- Certificados de análisis químicos de materia prima (placa y material de aporte).
- Registro de pruebas mecánicas (resistencia a la tracción e impacto de la placa y de la tubería conformada).
- Procedimiento de fabricación de la tubería y especificaciones del procedimiento de soldadura.
- Registro de calificación de procedimiento de soldadura.
- Registro de calificación de habilidades de soldadores y operadores de máquinas de soldar.
- Registro de inspección radiográfica, ultrasónica y prueba hidrostática. - Trazabilidad de fabricación de cada tubo.
- Películas y reportes de inspección radiográfica. - Registro de inspección ultrasónica.
- Registro de gráficas de prueba hidrostática.
- Registro de inspección (incluyendo la prueba hidrostática).
Protección exterior
La tubería deberá ser entregada con protección mecánica de acuerdo a las siguientes especificaciones:
Previo a la iniciación de los trabajos de aplicación del recubrimiento, el contratista deberá de limpiar la superficie del tubo con chorro de abrasivo de metal blanco, SSPS-SP5/NACE-1 o su equivalente.
Las características que deben cumplir los sistemas de recubrimiento externo deben ser las siguientes:
Descripción Tolerancia Norma de Referencia
Permeabilidad al agua Máxima 1X10E-9G/CM/HR ASTM-D-57B Permeabilidad al oxígeno Máxima 1X10E-12G/CM/S ASTM-D-3743 Inspección de fallas 15,000 Volts NACE-RP-02-74 Desprendimiento catódico Máxima 25 MM ASTM-G-42 Resistencia a la niebla salina No corrosión ASTM-B-117 Resistencia a la penetración Máxima 27% ASTM-G-17 Temperatura de operación 65° C
Resistente a microrganismos CID-NOR-N-SI-001
Resistente al ataque químico CID-NOR-N-SI-001
No tóxico CID-NOR-N-SI-001
Resistencia al manejo de la tubería
CID-NOR-N-SI-001 Resistencia al impacto 10 Joules CAN / CSA-Z245-2Q Resistencia dieléctrica 27 KV/MM ASTM-D-149
Adherencia a 65° C 150 N CAN / CSA-Z245-20.
Los sistemas de recubrimientos anticorrosivos deberán cumplir con los métodos de pruebas (MP) indicados en el documento histórico PEMEX-SPCO 4-411-01, Capítulo 6 y con las características anotadas en la especificación CID-NOR-N-SI-0001 apartado 6.6.2.
Estos trabajos se realizarán en planta y cualquier daño que se realice al recubrimiento de la tubería, será reparado antes de la instalación del ducto.
Se deberá garantizar la calidad de la protección mecánica de la tubería y el certificado de la aprobación satisfactoria a las pruebas: Dieléctricas, físico-químicas y mecánico destructivas. Así mismo, se deberán proporcionar las características y especificaciones de los materiales utilizados en la protección mecánica, así como el procedimiento de aplicación para el parcheo de las juntas en línea.
La tubería lastrada a utilizar, equivalente a 300 m aproximadamente, se procederá a su lastrado en planta y cumplirá con la norma de referencia NRF-033-PEMEX-2003.
El oleoducto contará además con los siguientes accesorios para una segura operación:
¾ Válvulas de 6”
Ø
compuerta, lubricada cuerpo de acero al carbón fundido ASTM-A-216 GR WCB, extremos bridados, interiores de acero al carbón clase 150# RF¾ Válvulas de seccionamiento: Válvula de compuerta de paso completo y continuado API-6D de 6” de Ø.
¾ Válvulas de 6”
Ø
check. Clase 150 tipo RF ¾ bridas de 6”ø
Tipo RF clase 150#¾ codos de 6
”ø
x 45º y 90º Cédula 40¾ Tee recta de acero al carbón biselada cédula 40 ¾ Venteos
Las condiciones bajo las cuales operará el oleoducto son las siguientes:
a).- Presión de diseño 40 kg/cm2
b).- Gasto 750 Barriles.
c).- Temperatura 32° C
d).- Presión de bombeo 21 kg/cm2
Nota: La producción diaria de Altamira El 30 se acumula en la Estación Mata del Muerto
donde existen 2 Tanques de Almacenamiento de 3000 Bls. de capacidad, programándose los bombeos cada tercer día hacia la Estación Pimienta, en la cual existe 1 Tanque de 3000 BLS de capacidad.
En la llegada de la línea al Tanque de Almacenamiento de la estación Pimienta, se canalizará la tubería por los soportes de tuberías existentes para llegar a los cabezales de
carga del Tanque de Almacenamiento de dicha estación, en donde se hará la interconexión con Válvula de compuerta de paso completo.
Las características del crudo que se transportará por la tubería de 6” de Ø, son las siguientes:
a).- Hidrocarburo líquido 11.7 °API
b).- Viscosidad 1974 seg. Seybol Universales c).- Gravedad especifica 0.936 60/60 °F
Referente a los componentes ambientales que pudiesen ser aprovechados para el desarrollo del proyecto, no se identificó alguno susceptible de ser explotado, ya que en el caso del agua a utilizar para la prueba hidrostática, será tomada de la Red Contraincendio de la Estación Central Cacalilao de PEMEX, siendo bombeada hacia esta Estación una vez utilizada.
Especificaciones y profundidad del ducto
Las características que debe de cumplir el ducto son las establecidas en la especificación API-5L para tubería de acero de 6” de Ø. La sección de excavación para el oleoducto de 6” de Ø, será de 0.60 m de ancho por 1,50 m de profundidad, estas dimensiones son las adecuadas para alojar el oleoducto.
Procedimientos y medidas de seguridad
Para la realización de las diferentes etapas de construcción de esta obra, PEMEX Exploración y Producción contrata Proveedores o Contratistas los cuales deberán presentar su política de seguridad y medio ambiente de acuerdo al Lineamiento del SIASPA "Control del Producto o Servicio", al supervisor de Pemex Exploración y Producción y/o a la Gerencia de Seguridad Industrial. Dicha política seguirá los lineamientos que se describen en el Anexo “E” entre ellos:
• POLITICA EN MATERIA DE SEGURIDAD Y MEDIO AMBIENTE DEL PROVEEDOR O CONTRATISTA
• ACCESO DE PERSONAL DEL PROVEEDOR O CONTRATISTA A INSTALACIONES DE PEMEX EXPLORACIÓN y PRODUCCIÓN
• EQUIPO DE PROTECCION PERSONAL • SISTEMA PARA PERMISOS DE TRABAJOS. • PROTECCION AMBIENTAL
• PROCEDIMIENTOS DE TRABAJO PARA EL DESARROLLO DE LA OBRA A REALIZAR. • CAPACITACION
• ESTADISTICAS DE ACCIDENTES. • AUDITORIAS.
Dichas políticas aseguran a PEMEX-Exploración y Producción la correcta ejecución de sus proyectos contribuyendo a realizar trabajos de manera segura y confiable, buscando el desarrollo sustentable en todas sus obras.
Señalamientos
Se instalarán sobre todo el derecho de vía, señalamientos restrictivos tipo IV.
Según la norma CID-NOR-N-SI-0001, “Requisitos Mínimos de Seguridad para el Diseño,
Construcción, Operación, Mantenimiento e Inspección de Ductos de Transporte”,
párrafos 6.7.3.4.1 y 6.7.3.4.2, en áreas pobladas, estos señalamientos se colocarán espaciados en distancias no mayores a 100 m en donde no hay cruces, desde dos kilómetros antes, hasta dos kilómetros después de las construcciones en el perímetro de la población; en áreas rurales, los señalamientos se colocarán espaciados en distancias no mayores a 500 m en donde no hay cruces, preferentemente en los linderos o cerca de las propiedades, con el fin de evitar daños a las señales durante las tareas agrícolas.
El señalamiento consistirá en una paleta portadora del mensaje gráfico (ver Figura 0.1) fabricada en lámina de PVC rígido de 3 mm, en color amarillo de 40 x 40 cm., con impresión de película de vinil en acabado vulcanizado, incluyendo marco de sujeción de ángulo metálico de 1” x 1” x 3/16”, 6 tornillos galvanizados y poste formado por perfil tubular
rectangular (P. T. R.) galvanizado de 5 cm. de lado, espesor de pared de calibre 14 x 3 m de largo, ancla inferior y tapa superior.
El letrero será en colores y dimensiones especificados en la Figura 0.2. El tubo se enterrará efectuando excavación de 0,35 m x 0,35 m x 1 m y rellenándolo de concreto simple f’c = 150 Kg. /cm2, el señalamiento deberá estar debidamente nivelado y sobresaldrá
del terreno aproximadamente cuando menos 2 m. (ver figura 0.3).
Norma de referencia PEMEX No. 07.3.13 última edición, PEMEX No. 03.0.02 última edición.
Figura 0.1 Placa de señalamiento restrictivo tipo IV
Figura 0.2 Tipografía de la placa de señalamiento modificada
Figura 0.3 Detalle del dimensionamiento y sujeción de placa de señal tipo IV modificada
II.1.2 Selección del sitio
No se consideraron sitios alternativos para el desarrollo del proyecto, en virtud de que se utilizará un derecho de vía nuevo, el cual se encuentra ampliamente evaluado desde el punto de vista técnico, evitando de esta manera una incidencia negativa en el medio ambiente, el trazo del ducto puede observarse en el Anexo “A” Carta 4.
Desde el punto de vista socioeconómico, los pobladores de las localidades de Esteros del Municipio de Altamira, Tams., y el ejido Las Flores situado frente a la Estación Pimienta (municipio de Pánuco, Ver.), resultarán beneficiados con la derrama económica que implicará el desarrollo del proyecto, al requerirse la contratación de personal obrero, compra de insumos y materiales, así como la renta de casa para el establecimiento de campamento, elaboración de alimentos y servicios para los trabajadores, renta de equipos, etc.
II.1.3 Ubicación física del proyecto y planos de localización.
La ubicación física del proyecto “Construcción de Oleoducto de 6” Ø de Estación
Pimienta a Estación Mata del Muerto con una longitud de 5.2 km.”, se muestra en el “Anexo A”, mismo que contiene la carta 4 “Ubicación del proyecto” en 2 escalas
diferentes, dicha ubicación está plasmada en las cartas topográficas de INEGI “La Michoacana F-14 B73” escala 1: 50 000, y la carta Topográfica “Ciudad Mante F-14-5”
escala 1: 250 000, donde se incluye el polígono del sitio donde se desarrollará el proyecto, con las coordenadas UTM de origen y destino, así como de los puntos de inflexión del ducto.
Los planos de localización, trazo y perfil y diagramas de tuberías (DTI´s) del proyecto, serán desarrollados bajo el esquema de Diseño, procura y construcción para la realización del presente proyecto, siguiendo los lineamientos de la Ley de Obras Públicas y Servicios Relacionados con las Mismas (proceso licitatorio), proporcionándolos a la autoridad ambiental una vez ejecutados. En el Anexo “A” se esquematiza la distribución total de la infraestructura permanente, que para el presente proyecto es el oleoducto en sí (derecho de vía nuevo), no requiriéndose obras asociadas o provisionales.
II.1.4. Inversión Requerida
a).- El importe total estimado del capital requerido (inversión más gastos de puesta de
operación del proyecto), es del orden de los $ 3, 000,000.00 (Tres millones de pesos 00/100 M.N.), importe que incluye el desarrollo de la ingeniería, procura, y construcción del oleoducto, así como la supervisión y administración de la obra.
b).- Precisar el periodo de recuperación del capital, justificándolo con la memoria descriptiva.
No existe un periodo de recuperación del capital porque el proyecto esta dirigido a la construcción de un oleoducto de 6” Ø x 5.2 Km. de longitud, para el servicio de transporte de crudo amargo, manteniendo la producción de campos del área de Altamira, garantizando y evitando daños ecológicos a lo largo del nuevo derecho de vía el cuál será instalado en zona rurales, existiendo un cruzamiento con la Laguna Champayán donde se empleará tubería lastrada.
c).- Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Respecto a las medidas de prevención y mitigación de posibles impactos ambientales adversos, los costos de medidas correctivas y saneamiento ambiental se incluirán en las diferentes etapas del proyecto, representando un 3 % aproximadamente del costo de la obra. La terminación de la construcción del oleoducto, se considera una vez puesto en operación el ducto.
II.1. 5 Dimensiones del proyecto.
Especificar la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio en m2.
Para la construcción e instalación del oleoducto de 6”
Ø
X 5.2 Km. de Estación Pimienta a Estación Mata del Muerto, incluyendo su trazo y tendido de línea, se requerirá de la siguiente superficie a ocupar:“CONSTRUCCIÓN DE OLEODUCTO DE 6” Ø DE ESTACIÓN PIMIENTA A ESTACIÓN MATA DEL MUERTO CON UNA LONGITUD DE 5.2 KM.”
Tipo de área a ocupar Longitud Superficie requerida en m2
Área terrestre 4900 m (Línea regular) 49,000 m2
Área lacustre
(Laguna Champayán) 300 m (Tubería lastrada) 3000 m
2
Nota: Se considera un ancho del D.D.V. de 10 m.
b) Superficie a afectar en m2, con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio, indicando para cada caso su relación (en porcentaje), respecto a la superficie total del predio.
En la tabla siguiente se muestra la información requerida en el inciso que antecede.
49, 000 m2 Tipo de comunidad vegetal m2 de vegetación a afectar
del área del proyecto
% respecto del área del proyecto requerida
Matorral 300 m2 0.61 %
Tular 150 m2 0.30 %
Selva Baja caducifolia 0٭ 0٭
Pastizales y caminos de
acceso 0٭ 99.09
٭ En los espacios reportados con cero metros, se refiere a que la obra se realiza sobre un derecho de vía que se encuentra libre de este tipo de vegetación en dichos espacios. Así mismo, la instalación del oleoducto no cruzará zonas de cultivos existentes en la zona, ubicándose a un costado sobre caminos revestidos y rodados de terracería existentes en la zona y áreas de pastizal inducido.
c) Longitud total y ancho del D.D.V., superficie total de cruces (obras especiales)
Tipos de cruzamientos Longitud Ancho D.D.V. Procedimiento constructivo Coordenadas de localización Cruce “Laguna
Champayán” 300 m 10 m Lastrado y lanzado Pendientes por definir
El oleoducto de 6” Ø x 5.2 Km. para el transporte de crudo amargo, no se ubicará dentro de un área natural protegida.
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias.
La Construcción del oleoducto de Estación Pimienta a Estación Mata del Muerto, se realizará como ya se ha mencionado por un D.D.V. existente, cuya renovación de los permisos con los propietarios de los predios, se encuentra en trámite por parte del departamento de Servicios Generales, los que una vez obtenidos estarán a la disposición de las autoridades. Los predios adyacentes al D.D.V. son terrenos rurales, que presentan
práctica de ganadería de tipo extensiva, se observa actividad agrícola con cultivos tales como, cebolla, cebollina, tomate, sorgo, repollo, chile y maíz, sin embargo el D.D.V. del ducto no cruza por estos cultivos.
En cuanto a los cuerpos de agua colindantes al proyecto se muestran en la siguiente tabla.
Tabla II.1.6.1.- Colindancias del proyecto con cuerpos de agua Cuerpo de agua Dirección Distancia a Estación
Pimienta
Distancia al Cruzamiento (Laguna Champayán)
Laguna Champayán
N 1.15 KM. Cruzamiento con tubería lastrada (300 m)
Laguna La Tortuga S 750 M 1.7 KM
Laguna Quintero w 2.1 KM 2.2 KM
Laguna Jopoy SW 9.6 KM 9.6 KM
Laguna Las Pintas W 11 KM 10.8 KM
Laguna La Toquilla NW 9.9 KM 9.5 KM. Laguna La Puente NW 9.5 KM. 8.7 KM. Laguna La Josesito NW 8.1 KM. 7.25 KM. Laguna El Corozo SE 7.5 KM. 8.2 KM. Laguna El Yaqui SE 10.2 KM. 10.6 KM. Laguna El Mayorazgo SE 15 KM. 15.75 KM.
En las Lagunas colindantes y el curso del Río Tamesí se efectúa la pesca deportiva y de autoconsumo, comercializándose por medio de “recibas”, transportándose el producto hasta el mercado de “La Puntilla” para su venta al público.
En las colindancias del sitio del proyecto, se encuentran terrenos agrícolas que desarrollan diferentes cultivos en la localidad de Esteros municipio de Altamira, Tams., no ubicándose viviendas sobre el D.D.V. del ducto.
Para el desarrollo del proyecto, no se requiere de infraestructura para la prestación de servicios, pues el sitio donde se desarrollará el proyecto cuenta con los siguientes:
¾ Vías de acceso (carretera federal y caminos de terracería). ¾ Agua potable (localidad de Esteros, Mpio. de Altamira). ¾ Energía eléctrica (localidad de Esteros, Mpio. de Altamira). ¾ Drenaje (localidad de Esteros, Mpio. de Altamira)
¾ Líneas telefónicas (localidad de Esteros, Mpio. de Altamira)
II.2. Características particulares del proyecto
Referente a las obras principales, ésta lo es en sí el propio ducto y para su desarrollo no se requerirá de la construcción de obras asociadas o provisionales, las características particulares del proyecto se especificaron en el punto II.1.1 Naturaleza del proyecto, teniendo solamente relación con la infraestructura petrolera existente siguiente:
• Estación Pimienta (Tanque de almacenamiento y maniful de descarga).
• Estación Mata del Muerto (2 Tanques de Almacenamiento de 3 000 BLS de capacidad).
• Estación “Altamira El 30”
• Estación Central Cacalilao 2, Ver.
La tubería lastrada a utilizar, equivalente a 300 m aproximadamente, se procederá a su lastrado en planta y cumplirá con la norma de referencia NRF-033-PEMEX-2003.
II.2.1 Programa general de trabajo.
En virtud de que el presente proyecto se ejecutará bajo el esquema de ingeniería, procura y construcción, al momento de realizar el presente estudio no se dispone del programa de construcción, ni de la información suficiente y necesaria para describir las etapas y tiempos de construcción del proyecto por medio de diagrama de Gantt.
Una vez asignado el contrato bajo el esquema arriba descrito y que la compañía ganadora elabore y presente el programa de construcción correspondiente, se estará en posibilidad de elaborar el diagrama de Gantt, para ser presentado a la Autoridad Ambiental de requerirlo.
Sin embargo, como referencia para la autoridad ambiental, en el anexo “F”, se muestra un programa tentativo de construcción, que incluyen la mano de obra requerida por etapa del proyecto.
II.2.2 Preparación del sitio
Actividades a desarrollar en la etapa de preparación del sitio:
• Desarrollo de la ingeniería (Diseño Ingeniería Básica y de Detalle).
Esta actividad se realizará en gabinete y en campo para la localización del trazo en el derecho de vía existente, y elaboración de los planos de detalle, trazo y perfil y diagramas de tubería e instrumentación.
• Adquisición de materiales
La adquisición de materiales por parte de la contratista encargada de los trabajos, se realizará de acuerdo con sistemas de calidad implantados en la empresa para verificar en cualquier momento la calidad de los materiales utilizados, su certificación, marcaje y seguimiento de cualquier material empleado en la obra, redundando en beneficio de la confiabilidad de operación del ducto.
• Transporte de maquinaría y equipo de trabajo
El transporte de maquinaria y equipo de trabajo se realizará mediante tractocamión con cama baja Low – boy para el traslado de maquinaria como retroexcavadoras, y con Camioneta 350 para el traslado de maquinas de soldar, etc., al sitio de trabajo.
• Trazo del D.D.V.
Éste se efectuará en campo, verificando las coordenadas plasmadas en los planos de trazo y perfil, utilizando equipos analógicos digitales para el establecimiento del derecho de vía mediante encalado y estacado, y ubicando posibles ductos existentes en el derecho de vía con detectores de metal. Consiste en centrar, nivelar y visar un punto de referencia con el tránsito sobre tangente, deflexionando a 90° hacia la izquierda y
derecha para determinar las dos líneas laterales. Se deberá dejar balizas y estacas sobre las dos líneas del límite del DDV para mantenerlo identificado.
• Apertura y Limpieza del D.D.V.
La apertura y limpieza se efectuará preferentemente de manera manual, ya que éste se observa libre de vegetación en la mayor parte del derecho de vía, utilizándose maquinaria en los puntos de vegetación arbustiva densa (300 m del D.D.V.). Cabe mencionar, que no se realizarán actividades de desmonte, solo de despalme o eliminación de maleza y/o arbustos que se encuentren sobre el derecho de vía.
En general en la etapa de Preparación del sitio, las actividades a realizar se resumen al traslado de los equipos, maquinaria y personal al sitio de construcción e instalación del Oleoducto, utilizándose maquinaria especializada en movimientos de tierra, excavaciones y desmontes en el sitio elegido, para su establecimiento, al igual que el traslado de materiales y equipo, así como todo lo relativo al diseño de la ingeniería básica y de detalle, entrega de procedimientos tales como: de construcción, calidad, seguridad industrial, ambientales, capacitación, por parte de la contratista, avalados por empresa certificadora y constatados por la supervisión por parte de PEMEX-Exploración y Producción. Las actividades a desarrollar en esta etapa guardan vinculación con las Normas Oficiales
Mexicanas siguientes: 041-SEMARNAT-1999, 045- SEMARNAT-1996, NOM-080-SEMARNAT-1994, NOM 117-SEMARNAT-1998, y NOM-002-SEMARNAT-1996,
vinculación que se describe más ampliamente en el capitulo III correspondiente al rubro (Págs. 11 a la 19).
II.2.3 Descripción de obras y actividades provisionales del proyecto.
Para el desarrollo del proyecto no se requerirá de obras provisionales, pues el sitio donde se desarrollará cuenta con todos los servicios para su construcción.
Actividades a efectuar durante la etapa de construcción del Oleoducto.
• Excavación.
Esta actividad consiste en trazar un eje en el área destinada para realizar la zanja, posteriormente se afloja y se rompe el material, se remueve y se extrae excavando una franja de 60 cm de ancho (medida del cucharón), con retroexcavadora,, colocándolo a un lado de dicha zanja formando un camellón paralelo al D.D.V., Incluye también la extracción de raíces o materiales extraños que invaden el interior de la zanja. Finalmente, se procede al afine de paredes y del fondo de la zanja para evitar daño a la protección anticorrosiva y a la tubería misma por salientes extraños.
Revisar que la zanja donde se alojara la tubería, cumpla con la profundidad y amplitud indicadas en el proyecto de acuerdo con su diámetro o en las normas, para asegurar la debida protección de la tubería y evitar daños al recubrimiento durante su bajado; se deberá tener especial cuidado en el caso del empleo de equipo mecánico para efectuar las excavaciones, se empleara únicamente después de haber efectuado sondeos necesarios que permitan asegurar que el trazo y/o ruta de la tubería se encuentra libre de cualquier ducto en operación.
• Carga y Transporte de Tubería.
La carga - descarga y transporte de tubería hasta el sitio, se realizará con camión Hiab y Tractocamión, colocando a un lado del derecho de vía los tramos de tubería, teniendo especial cuidado en no dañar la protección anticorrosiva o el lastre.
• Tendido de Tubería.
Para el manejo y tendido de tubería, válvulas y conexiones, se deberán conocer los lugares y su forma de manejo para evitar daños, dicho tendido se efectuará a un costado de la zanja y en forma contraria al depósito de material de excavación, en el derecho de vía. El manejo y apilamiento de tubos deberá hacerse de manera que no se dañen los tubos que ya tienen el anticorrosivo.
El alineado deberá realizarse de acuerdo a procedimientos constructivos certificados de la contratista, y al Procedimiento constructivo de una línea regular (terrestre) 249-28900-CO-117-0004 de fecha mayo de 2000 emitido por la Gerencia de Mantenimiento y Logística de PEMEX-Exploración y Producción. Todas las curvas deben tener un contorno suave y los tubos deben estar libres de daños mecánicos, Revisar que los trabajos de soldadura de la tubería y conexiones se realicen de acuerdo a normas. Inspección de soldadura por método no destructivo, revisando que esté dentro de los límites de aceptabilidad, en caso de no ser así, se reparará la soldadura por no haber estado dentro de los límites de aceptabilidad, efectuando la Inspección de la reparación de la soldadura. Verificando que la inspección de la reparación sea tomada en el lugar reparado.
Todos los procedimientos a emplearse así como los soldadores que ejecuten estas labores en el campo, deberán ser calificados de acuerdo a las especificaciones de la ultima edición del estándar API-1104, Standard for Welding Pipelines and Rlated Facilietes. Los soldadores deberán realizar pruebas a los procedimientos establecidos al inicio de la obra. La protección mecánica se realizará cuidando que ésta se efectúe de acuerdo a normas y procedimientos constructivos certificados.
• Obras Especiales.
El cruce con la Laguna de Champayán (300 m), se efectuará mediante el procedimiento de lanzado y lastrado de tubería, el lastrado se realizará bajo la especificación general de Julio de 1996 PEP-LASCON-001 RECUBRIMIENTO DE LASTRE DE CONCRETO PARA LÍNEAS DE CONDUCCIÓN, Ver Anexo “G”.
• Bajado.
Movimiento de la tubería que se encuentra tendida a un lado de la zanja, hasta el fondo de la misma, esta operación deberá realizarse durante las horas más frías de las jornadas de trabajo para reducir los esfuerzos del terreno sobre la tubería, es importante que esta descanse (en toda su longitud) en el fondo de la zanja no permitiéndose dejar ondulaciones.
• Tapado.
El material de relleno deberá ser devuelto a la zanja, de manera que después del asentamiento la superficie del terreno no tenga depresiones y salientes en el área de la zanja. Todos los rellenos serán con tierra libre de piedras y serán coronados con una altura no menor de 20 cm y no más de 25 cm arriba de la superficie lateral del terreno del derecho de vía.
• Prueba Hidrostática.
Después de la operación de bajado y tapado y hechos todos los empates con las obras especiales a la línea regular, deberá probarse la tubería a presión interior utilizando como fluido agua dulce y limpia debiendo estar libre de partículas en suspensión que no pase por la malla de 100 hilos por pulgada (se deberá cumplir con lo establecido en el índice 6.3.16 de la Norma 2.421.01 de PEMEX) con la finalidad de detectar cualquier posible fuga.
Una vez llena la tubería y excenta de aire, deberá aplicarse la presión de especificada (1,50 veces la presión máxima de operación) durante una hora sin que se presenten variaciones de presión, después será abatida hasta 50%, para volver a subirla a la presión original (100%), se mantendrá hermética la tubería durante 24 h, usando un registrador gráfico de presión y temperatura, manómetro y balanza de pesos muertos y se obtendrá una gráfica presión - tiempo, si se presentan pérdidas de presión por fallas de la tubería, esta será reparada y deberán repetir la prueba hasta su aceptación.
Cualquier equipo que forme parte del sistema de la tubería y que no se sujete a las condiciones de la prueba deberá desconectarse. Una vez realizada la prueba hidrostática a toda la línea, válvulas y accesorios deberán ser drenados completamente. Si durante la prueba ocurren fugas, deben eliminarse y repetir la prueba. El suministro del fluido para la prueba será responsabilidad del constructor, se requerirán como mínimo los siguientes datos: nombre de los técnicos que la realizaron y aceptaron, presiones de diseño,
operación y prueba; variaciones de la prueba y sus causas, en caso de haberlas, fugas y otras fallas con sus características de las reparaciones realizadas, en su caso, queda prohibido utilizar accesorios “hechizos” para la ejecución de las pruebas, así como elementos que formen parte de la prueba y/o de la tubería que sean de menor resistencia que esta.
• Protección Catódica.
Simultánea o inmediatamente después de la instalación de la tubería y sus accesorios enterrados o sumergidos y a fin de prevenir la corrosión exterior de los mismos, se aplicará un sistema de protección catódica de acuerdo a la Norma 2.413.01 de PEMEX. Dicho sistema será a base de ánodos galvánicos o por un sistema de corriente impresa de acuerdo al proyecto, dicha protección será responsabilidad del constructor verificar, una vez instalado el sistema, que se alcance la protección total de la instalación a fin de poder realizar los ajustes y refuerzos necesarios, en el caso contrario.
Como se mencionó anteriormente, no se requiere de obras asociadas tanto terrestres como lacustres, sin embargo se considera como una obra permanente la construcción de una línea regular. Por lo que a quien se le adjudique el contrato deberá presentar los procedimientos de construcción debidamente certificados y considerando todas y cada una de las medidas de mitigacion indicadas en el presente estudio. Las Normas Oficiales Mexicanas que se vinculan con las actividades a desarrollar durante esta etapa del proyecto son las siguientes: NOM-041-SEMARNAT-1999, NOM-045- SEMARNAT-1996,
NOM-080-SEMARNAT-1994, NOM 117-SEMARNAT-1998, y NOM-002-SEMARNAT-1996,
vinculación que se describe más ampliamente en el capitulo III correspondiente al rubro (Págs. 11 a la 19).
II.2.5 Etapa de operación y mantenimiento
a) Los servicios que se brindará al oleoducto durante su etapa de operación por parte de PEMEX, serán los siguientes:
Inspección del ducto e instalaciones a todo lo largo del D.D.V. anotando en bitácora las observaciones realizadas y programando las correcciones a ejecutar.
Inspección en vehículo.
Inspección a todo lo largo del D.D.V. del ducto, anotando en bitácora las observaciones realizadas y programando las correcciones a ejecutar.
Inspección de instrumentos de medición de flujo y presión.
Revisión de las condiciones de la instrumentación del ducto por establecimiento de sistemas de medición continua, monitores de flujo y registro de presiones de descarga para la detección de desviaciones de las condiciones de operación normal del sistema.
Inyección de inhibidores de corrosión.
Se efectuará un programa de inyección de inhibidores de corrosión que se aplicará desde el principio de la operación, por tratarse de sistema de transporte de hidrocarburos amargos.
Mantenimiento con recubrimientos anticorrosivos en lugares aéreos.
Se impermeabilizará el área de trabajo en las conexiones aéreas del ducto, efectuándose la corrección del recubrimiento anticorrosivo, trasladando cualquier residuo generado durante la actividad a los lugares adecuados para su almacenamiento o disposición final.
Inspección de la protección mecánica y catódica
Se realizará la medición de corriente impresa por protección catódica realizando los ajustes necesarios en caso de encontrar diferencias en ésta, se mantendrá en buen estado la protección mecánica anticorrosiva (pintura) en las instalaciones superficiales. Se deben mantener las instalaciones libres de maleza, escombro, materiales dispersos, basura, entre otros.
Revisión de los señalamientos que indican la trayectoria a lo largo del D.D.V.,
el tipo de producto manejado y los teléfonos para comunicarse en caso de emergencia.
Se realizarán las actualizaciones conducentes en los señalamientos a lo largo del D.D.V. durante el periodo de vida útil del ducto para reducir al mínimo los riesgos a las instalaciones.
Programa de Capacitación y/o Actualización al personal de operación y
mantenimiento del oleoducto.
La capacitación que se brindará al personal de operación y mantenimiento del ducto, redundará en la confiabilidad y seguridad del sistema, programándose periódicamente y cubriendo temas diversos y actualizaciones inherentes a la etapa. familiarizando a los trabajadores con las secciones aplicadas de los planes.
Las Normas Oficiales Mexicanas que se vinculan con las actividades a desarrollar durante esta etapa del proyecto son las siguientes: NOM-041-SEMARNAT-1999, NOM-045-SEMARNAT-1996, NOM-080-SEMARNAT-1994, NOM-059-SEMARNAT-2001, NOM 117-SEMARNAT-1998 y lo estipulado en la Ley General para la Prevención y Gestión Integral de los Residuos, vinculación que se describe más ampliamente en el capitulo III correspondiente al rubro (Págs. 11 a la 19).
b) En virtud de que el proyecto motivo del presente estudio, tiene como función principal el transporte de crudo amargo, sin que esto implique la realización de proceso alguno de transformación, no se generarán emisiones de residuos líquidos, sólidos o gaseosos, por lo tanto no será necesario el controlar los mismos, por lo que no se requiere la aplicación de tecnologías para este tipo de emisiones.
c) Respecto al tipo de reparaciones a sistemas, equipos, etc., estos serán resultado de las actividades relacionadas en el inciso “a” de este punto, pudiendo ser:
- Sustitución de tramos del ducto
- Reforzamiento de protección catódica - Recubrimiento exterior de tubería aérea
- Mantenimiento a válvulas de seccionamiento.
d).-Dentro del derecho de vía, únicamente la maleza será controlada mediante el chapodeo periódico de la misma, con el objeto de cumplir con la normatividad vigente (NOM 117-SEMARNAT-1998), no empleándose herbicidas, biocidas, etc., para dicho control.
II.2.6 Descripción de obras asociadas al proyecto
El oleoducto de 6” Ø x 5.2 Km., no requiere de obras asociadas para su desarrollo, ya que estas están ya instaladas, sin embargo dichas instalaciones tales como Tanques de Almacenamiento, manifules, válvulas de descarga, etc.., requerirán se efectúe su mantenimiento antes de poner en operación el ducto.
II.2.7 Etapa de abandono del sitio
Al término de la vida útil de la línea, se requiere realizar las siguientes actividades, de acuerdo a lo señalado en la norma PEMEX CID-NOR-N-SI-0001 Requisitos mínimos de seguridad para el Diseño, Construcción, Operación, Mantenimiento e Inspección de ductos de transporte punto 6.4.4 precauciones para poner fuera de servicio temporal o permanentemente un ducto.
6.4.4.1 Para poner fuera de servicio temporal o permanentemente un ducto, se deberá contar con un procedimiento detallado, el cual indicará como mínimo los siguientes pasos: Despresurizar el sistema, desconectarlo de cualquier posible suministro y finalmente purgarlo ó drenarlo.(Ref. ASME B31.4, Capítulo VII, párrafo 457).
Actividades:
• Limpieza interior del ducto utilizando un embolo mecánico de limpieza poly-pic (diablo), impulsado con agua a presión.
• Construcción de cajas de recuperación de 2 x 2 de ancho x 2.5 de profundidad, recubriéndolas con polietileno para aislarla, para captación de residuos producto de la limpieza de la línea.
• Recuperación de residuos aceitosos con unidades de presión y vació para su transporte y disposición en centro de recolección.
• Seccionamiento de la línea con corta tubo en lingada transportable, para su confinamiento en patio de chatarra de PEMEX, para su venta como desecho ferroso. • Tapado de la zanja.
• Conformación del derecho de vía.
Considerando que las actividades arriba enlistadas no implican en su desarrollo impactos al entorno, además de la capacidad natural de restablecimiento de las condiciones del medio natural, no se considera necesaria la implementación de medidas de rehabilitación, compensación y restitución.
Las Normas Oficiales Mexicanas que se vinculan con las actividades a desarrollar durante esta etapa del proyecto son las siguientes: NOM-041-SEMARNAT-1999, NOM-045-
SEMARNAT-1996, NOM-080-SEMARNAT-1994 y NOM 117-SEMARNAT-1998,
vinculación que se describe más ampliamente en el capitulo III correspondiente al rubro (Págs. 11 a la 19).
II.2.8 Utilización de explosivos.
Para la realización de todas y/o cada una de las diferentes etapas no se requiere utilizar ningún tipo de explosivo.
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
Los residuos que se generarán, durante la etapa de preparación, construcción, mantenimiento y abandono del sitio, serán los resultantes de las excavaciones para la instalación del oleoducto, tendido, unión de tramos; así como del comedor provisional y almacén temporal (ambos son provisionales), ya que la preparación de la tubería se realizará en planta.
Cabe hacer mención que durante la construcción u operación del proyecto, no se utilizará ninguna sustancia peligrosa en el sitio, (en cualquier estado gaseoso, líquido, sólido), de
las mencionadas en el listado de sustancias que por sus características las hacen una actividad altamente riesgosa de acuerdo con:
• Primer listado de actividades altamente riesgosas publicado en el diario oficial de la federación el 28 de marzo de 1990.
• Segundo listado de actividades altamente riesgosas publicado en el diario oficial de la federación el 4 de mayo de 1992.
• Guías de respuestas iniciales en caso de emergencias ocasionadas por materiales peligrosos. ANIQ/CETIQ. 1992, México.
A continuación se hace mención de los residuos que se estima se generarán durante las etapas de construcción y/o mantenimiento:
Tabla II.2.9.- Caracterización de Residuos peligrosos y No peligrosos PELIGROSOS
NOMBRE DEL RESIDUO CANTIDAD ETAPA EN QUE SE GENERA
Recipientes vacíos de pintura
anticorrosivo - primario 65 recipientes de 18 litros para la obra
Construcción / Mantenimiento Recipientes vacíos de pintura
anticorrosivo -enlace
22 recipientes de 10 litros para la obra
Construcción / Mantenimiento Recipientes vacíos de pintura
ticorrosivo - acabado 70 recipientes de 18 litros para la obra
Construcción / Mantenimiento
Tabla II.2.9.- Caracterización de Residuos peligrosos y No peligrosos Continuación … NO PELIGROSOS
Orgánicos
Domésticos 200 gr/persona/día Preparación del sitio y Construcción Papel, cartón, bolsas de concreto,
etc. 5 tambos de 200 litrospara la obra
Preparación del sitio y Construcción
Madera aprox. 0.6 m3 Preparación del sitio
Inorgánicos:
Latas, plástico, vidrio y otros 30 k aproximadamente para la obra
Preparación del sitio y Construcción
Durante el desarrollo del proyecto, únicamente se generarán aguas residuales de tipo sanitario, las cuales serán captadas en sanitarios portátiles y periódicamente serán saneados y dispuestas por compañía con permiso para el manejo de este tipo de aguas.
Emisiones a la Atmósfera.- La emisión temporal de partículas a la atmósfera (polvo)
durante la excavación de zanja y derivadas del tránsito vehicular, será reducida en lo posible, regando con agua el área continuamente. Asimismo, se generarán emisiones de gases producto de la combustión de los motores.
Emisiones de Ruido:
Durante las etapas de Preparación del sitio y construcción, se generarán ruidos debido a la operación de fuentes móviles como maquinaria pesada y camionetas, cuyos niveles probablemente alcancen los 65 dB en algunos casos, debiendo señalar que en las inmediaciones del D.D.V. en el que se pretende desarrollar el proyecto, no existen zonas habitadas cercanas. Aún con la ausencia de casas habitación se regirá bajo las Normas Oficiales Mexicanas aplicables en la materia exigiendo a la contratista que los equipos se encuentren en buenas condiciones de operación/afinación/sistemas de escape, para evitar ruidos innecesarios. En etapa operativa no se generarán emisiones de ruido.
Residuos generados y su disposición final: Todos los residuos de la construcción o
mantenimiento se almacenarán de manera temporal en recipientes y sitios adecuados para después trasladarlos (patios-chatarra PEMEX) a los sitios autorizados cercanos al proyecto (Altamira, Tams.).
Sistemas de tratamiento y control:
Los restos de tubería a desmantelar se limpiarán y posteriormente serán enviados a un almacén de chatarra perteneciente a PEP.
Los residuos vegetales generados durante el despalme, deberán de triturarse y dispersar para facilitar su integración al suelo o en su caso almacenarlos en depósitos para posteriormente ser enviados al basurero municipal más cercano
La basura orgánica producto de la alimentación de los trabajadores deberá ser almacenada en bolsas o tanques y enviarla al basurero municipal
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
El municipio de Altamira Tamaulipas, está dotado con los servicios de infraestructura para el manejo y disposición final de los residuos (relleno sanitario), el cual es suficiente para cubrir las demandas presentes y futuras del proyecto. Asimismo, existen compañías con autorización para el manejo y disposición de Residuos peligrosos.
A continuación se presenta un diagrama de flujo detallado por etapas del proyecto, durante las cuales se generarán residuos, descargas de aguas residuales o emisiones a la atmósfera, reasaltándose que dicha generación no es representativa o considerada nociva para el ambiente.
ACT. GENER. /TIPO DE RESIDUO ETAP AS DEL PROYECTO PREPARACION DEL SITIO CONSTRUCCION ABANDONO DEL SITIO DISPOSICIÓN Y MANEJO SERVICIO DE COMEDOR
DESECHOS ORGANICOS, AGUAS RESIDUALES SERV. SANITARIOS
SERVICIO DE COMEDOR: PAPEL CARTON, PLÁSTICOS, PEDACERÍA DE TUBERÍA, SOBRANTES DE SOLDADURA, CINTA, ESTOPAS, GUANTES, ROPA DE TRABAJO, ETC.
RESIDUOS SÓLIDOS
PAPEL CARTON, TAMBOS, BOTES DE PINTURA, Y SOLVENTES
BASURERO MUNICIPAL TRITURACIÓN Y
REINCORPORACIÓN AL SUELO DISPOSICION Y TRAT. POR COMPAÑIAS AUTORIZADAS
BASURERO MUNICIPAL DISPOSICION Y TRAT. POR COMPAÑIAS AUTORIZADAS BASURERO MUNICIPAL DISPOSICIÓN DE RESIDUOS PELIGROSOS POR COMPAÑÍAS ESPECIALIZADAS OPERACIÓN Y MANTENIMIENTO
SERVICIO DE COMEDOR, RESIDUOS SÓLIDOS
PAPEL CARTON, RESTOS DE TUBERÍA. BASURERO MUNICIPAL PATIO DE CHATARRA Y DISPOSICIÓN DE RESIDUOS DE HIDROCARBUROS POR COMPAÑÍAS ESPECIALIZADAS
Manejo de Residuos no peligrosos
La disposición y manejo de los residuos que se generarán en este proyecto, se pueden observar en el diagrama de Flujo, éste contiene los nombres y tipos de dichos residuos y menciona su manejo y disposición temporal y/o final durante las etapas de construcción, operación y mantenimiento del oleoducto. Respecto al manejo de los residuos sólidos no peligrosos, como el caso de los residuos domésticos (orgánicos e inorgánicos) con capacidad de reciclaje, éstos serán clasificados de acuerdo a su origen. Finalmente serán separados y almacenados para su envío a los centros de disposición final una vez obtenida la autorización de la autoridad municipal.
Sitios de disposición final.
Los residuos antes mencionados pudieran ser enviados a los centros de confinamiento municipales de Ciudad Madero o Altamira, ambos pertenecientes al estado de Tamaulipas.
Independientemente de la zona donde se lleve a cabo la disposición final, la compañía que realice la construcción e instalación del oleoducto, deberá tramitar la solicitud del permiso correspondiente para el uso de dicho confinamiento de residuos sólidos municipales (Relleno Sanitario). No se prevé el depósito de residuos sólidos municipales fuera de estos centros de rellenos sanitarios.
Generación, manejo y descarga de aguas residuales
• Aguas residuales sanitarias
Se generarán aguas residuales generadas por los servicios al personal durante la preparación, construcción y abandono del sitio.
Nombre del Residuo
Vol. /cantidad por unidad de tiempo
Estado Físico
Fuente de Generación
Destino o uso Final
Aguas residuales sanitarias
1.2 m3
por día Líquido
Uso doméstico
Disposición y tratamiento por compañías autorizadas
(b) Construcción Nombre del Residuo Vol. o cantidad unidad de tiempo Estado Físico Fuente de Generación
Destino o uso Final
Aguas residuales sanitarias 1.8 m3 por día Líquido Uso
doméstico Disposición y tratamiento por compañías autorizadas
Agua cruda 93.6 m
3/por toda
la obra Líquido
Prueba
hidrostática Disposición y tratamiento por compañías autorizadas
(c) Abandono Del Sitio Nombre del residuo Volumen o cantidad por unidad de tiempo Estado físico Fuente de generación
Destino o uso final
Agua residual 1.2 m 3
por día Líquido Uso doméstico Disposición y tratamiento por compañías autorizadas
Descarga promedio: 1.8 m3/día de aguas residuales de servicios sanitarios de acuerdo al número de personal que laboren en la compañía de construcción. Cabe hacer mención que el manejo, disposición, transporte y destino final de dichas aguas residuales, la compañía contratista estará obligada a contar con los servicios de empresas especializadas o autorizadas para tales actividades cumpliendo con todas las normas en materia ambiental y de la secretaria de comunicaciones y transporte vigentes en materia ambiental.
III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL, Y EN SU CASO, CON LA REGULACIÓN SOBRE USO DEL SUELO.
El proyecto se relaciona con la industria petrolera y se encuentra enmarcado dentro de la Ley General del Equilibrio Ecológico y Protección al Ambiente, en la sección V. Evaluación de Impacto Ambiental, del Artículo 28 incisos: I. OLEODUCTOS, II. Industria del petróleo y X. Obras y actividades en humedales, manglares, lagunas, ríos, lagos y esteros conectados con el mar, así como en sus litorales o zonas federales; por lo que es necesaria su autorización correspondiente en materia de impacto ambiental.
Adicionalmente, de acuerdo a la Ley Reglamentaria del Artículo 27 Constitucional en el Ramo del Petróleo, destacan los artículos siguientes vinculados a las regulaciones sobre el uso de terrenos comprendidos en el Territorio Nacional:
Artículo 3º.
La industria petrolera abarca:
I. La exploración, la explotación, la refinación, el transporte, el almacenamiento, la distribución y las ventas de primera mano del petróleo y los productos que se obtengan de su refinación;
II. La exploración, la explotación, la elaboración y las ventas de primera mano del gas, así como el transporte y el almacenamiento indispensables y necesarios para interconectar su explotación y elaboración, y
III. La elaboración, el transporte, el almacenamiento, la distribución y las ventas de primera mano de aquellos derivados del petróleo y del gas que sean susceptibles de servir como materias primas industriales básicas y que constituyen petroquímicos básicos, que a continuación se enumeran: 1. Etano; 2. Propano; 3. Butanos; 4. Pentanos; 5. Hexano;
6. Heptano;
7. Materia Prima para negro de humo; 8. Naftas; y
9. Metano, cuando provenga de carburos de hidrógeno, obtenidos de yacimientos ubicados en el territorio nacional y se utilice como materia prima en procesos industriales petroquímicos.(Reformado el 13.XI.96 ).
Artículo 4º.
La Nación llevará a cabo la exploración y la explotación del petróleo y las demás actividades a que se refiere el artículo 3º, que se consideran estratégicas en los términos del artículo 28, párrafo cuarto, de la Constitución Política de los Estados Unidos Mexicanos, por conducto de Petróleos Mexicanos y sus organismos subsidiarios.
Salvo lo dispuesto en el artículo 3º, el transporte, el almacenamiento y la distribución de gas podrán ser llevados a cabo, previo permiso, por los sectores social y privado, los que podrán construir, operar y ser propietarios de ductos, instalaciones y equipos, en los términos de las disposiciones reglamentarias, técnicas y de regulación que se expidan.
Artículo 5º.
La Secretaría de Energía asignará a Petróleos Mexicanos los terrenos que esta institución le solicite o que el Ejecutivo Federal considere conveniente asignarle para fines de exploración y explotación petroleras. El Reglamento de esta Ley establecerá los casos en que la Secretaría de Energía podrá rehusar o cancelar las asignaciones.
Artículo 8º.
El Ejecutivo Federal establecerá zonas de reservas petroleras en terrenos que por sus posibilidades petrolíferas así lo ameriten, con la finalidad de garantizar el abastecimiento futuro del país. La incorporación de terrenos a las reservas y su desincorporación de las
mismas, serán hechas por decreto presidencial, fundado en los dictámenes técnicos respectivos.
Artículo 9º.
La industria petrolera y las actividades a que se refiere el artículo 4º, segundo párrafo, son de exclusiva jurisdicción federal. En consecuencia, únicamente el Gobierno Federal puede dictar las disposiciones técnicas, reglamentarias y de regulación que las dirijan, consideradas como estratégicas en los términos del Art. 28, párrafo cuarto de la Constitución Política de los Estados Unidos Mexicanos y sus organismos subsidiarios.
Dada la naturaleza de la obra, no se verán afectadas áreas forestales por lo que la Ley Forestal no es aplicable. Respecto al Reglamento de La Ley General del Equilibrio Ecológico y la Protección al Ambiente (LGEEPA) publicada en el Diario Oficial de la Federación el 30 de mayo del 2000, en Materia de Evaluación de Impacto Ambiental, se menciona en su capítulo dos (inciso D y R) de las obras que requieren autorización en materia de impacto ambiental y de las excepciones lo siguiente:
Artículo 5°.
“Quienes pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán previamente la autorización de la Secretaría en materia de impacto ambiental.”
Debemos antes mencionar a La Constitución Política de los Estados Unidos Mexicanos, Título Primero, Capítulo I de las Garantías Individuales, Artículo 27 en el cual se dicta que:
“... Tratándose del petróleo y de los carburos de hidrógeno sólidos, líquidos o gaseosos o de minerales radiactivos, no se otorgarán concesiones ni contratos, ni subsistirán los que, en su caso, se hayan otorgado y la Nación llevará a cabo la explotación de esos productos, en los términos que señale la Ley Reglamentaria respectiva”.
En nuestro país han sido emitidos seis programas sectoriales, los cuales se mencionan a continuación:
• Programa de medio ambiente 95-2000
• Programa de Áreas Naturales Protegidas de México 95-2000
• Programa de conservación de la vida silvestre y diversificación productiva rural 97-2000 • Programa de normalización ambiental industrial 97-2000
• Programa de residuos industriales y sustancias químicas • Programa e informes sobre la calidad del aire
Al respecto, el presente proyecto mantiene vinculación indirecta tan solo con el Programa de Normalización Ambiental Industrial 97-2000 y el Programa de Residuos Industriales y Sustancias Químicas.
Programa de Normalización Ambiental Industrial
Impacto ambiental
En este Programa, se hace hincapié en el uso de la normatividad en impacto ambiental ya que hoy en día, una gran cantidad de actividades o proyectos de carácter estandarizado o repetitivo se regulan a través del Procedimiento de Evaluación de Impacto Ambiental. La insistencia, deriva de la manera de regulación de dichas leyes, pues se le considera ineficiente, y que debe trasladarse a la normatividad, la función de definir parámetros, lineamientos y condiciones de diseño, construcción y operación que garanticen su compatibilidad ambiental para ir a la par del crecimiento industrial.
Programa de Residuos Industriales y Sustancias Químicas
En el proyecto de construcción del oleoducto, se pretenden cubrir todos los aspectos de seguridad industrial y un cuidado responsable con sustancias que pudieran resultar tóxicas o bien de manejo delicado. Es por ello que se hace un análisis al respecto, con la finalidad de establecer un marco de respeto por la normatividad ambiental.
Dentro de las gestiones ambientales aplicables, este programa hace mención en su sección de sustancias tóxicas un apartado de suma importancia con referencia a los Lineamientos e Instrumentos de Política que cita :
“ Promoción de alianzas: La base de este Programa es el establecimiento de vínculos de cooperación y alianzas, entre aquellos que tienen experiencia, conocimientos y tecnologías y aquellos que puedan aprovecharlos para reducir riesgos químicos, así como entre quienes tienen problemas similares al respecto.”
Considerando que en la construcción del oleoducto, se requerirá de la utilización de componentes considerados como peligrosos en la norma de residuos peligrosos NOM-052-SEMARNAT/1993, que “Establece las Características de los residuos peligrosos, el Listado de los mismos y los Limites que hacen a un residuo peligroso por su toxicidad al ambiente”, publicada el 22 de octubre del 93, se siguen para su estricto cumplimiento lo señalado en la LGEEPA, su Reglamento en materia de Residuos Peligrosos y las respectivas Normas Oficiales Mexicanas para el control del equilibrio.
Marco Jurídico
En virtud de los requerimientos particulares de la gestión de las sustancias peligrosas en las distintas fases de su ciclo de vida, se cuenta con diferentes leyes, reglamentos y normas oficiales mexicanas (NOM), de carácter obligatorio, que establecen las especificaciones para lograr su manejo seguro y ambientalmente razonable, y de las que se hace mención a lo largo del presente estudio, tales como: Ley General del Equilibrio Ecológico y la Protección al Ambiente, la Ley Reglamentaria del Artículo 27 Constitucional en el Ramo del Petróleo y sus reglamentos en materia de petróleo, petroquímica y trabajos petroleros, que establece el marco general de regulación de las entidades paraestatales en la industria petrolera y petroquímica.
Planes de Ordenamiento Ecológico
análisis de los Ordenamientos Ecológicos en los que el presente estudio se pudiera considerar, constatándose que los municipios dentro de los cuales se ubica el área de estudio (Altamira), se encuentran dentro del Ordenamiento Ecológico Regional para la Zona Costera de Tamaulipas, de la Desembocadura del Río Pánuco y Plan Subregional de Desarrollo del Área Metropolitana de la Desembocadura del Río Pánuco en el Estado de Tamaulipas , del cual destacamos:
Importancia de la zona:
• La región se caracteriza por ser una gran llanura interrumpida por lomeríos.
• La confluencia de los ríos Pánuco y el Tamesí, propician la formación de numerosos cuerpos de agua que forman todo un sistema lagunar.
• Presencia de Yacimientos Petrolíferos. • Desarrollo Industrial, Portuario y Urbano.
Ecosistemas relevantes:
• Mezquite.
• Selva Baja Caducifolia. • Lacustre (Tular).
• Vegetación Halófila. • Pastizal.
Área Natural Protegida de la región:
• Sin presencia de A.N.P. (Áreas naturales protegidas).
Poblaciones importantes: • Altamira. • Estación Manuel • Ciudad Madero. • Tampico. Sectores involucrados:
• Agricultura. • Ganadería • Pesca.
Compromisos legales (acuerdos):
• En 1999 el INE entregó el estudio del Ordenamiento Ecológico y anexos al Gobierno del Estado de Tamaulipas en turno, para que sea considerado como insumo para el Ordenamiento Ecológico de la Entidad.
Además, el uso potencial de ésta zona se centra generalmente en los siguientes rubros: • Agricultura: Los principales cultivos son: soya, maíz, sorgo y cártamo, en menos
importancia chile serrano, ajo, cebolla, jitomate y melón. • Ganadería: Se cría fundamentalmente ganado vacuno.
• Pesca: Las principales especies obtenidas son: tilapia, carpa, robálo, y lobina.
• Industria: El equipamiento industrial del municipio lo constituyen las industrias del petróleo, productos alimenticios, bebidas, químicos y petroquímicos, hule y plástico (actividad en la que se ocupa el mayor personal), de productos metálicos, maquinaria y equipo.
• Minería: El municipio de Altamira cuenta con marismas en explotación donde el mineral que se obtiene es la sal. Se encuentran ubicadas en los ejidos Aquiles Serdán y Congregación Lomas del Real.
Plan Estatal de Desarrollo de Tamaulipas 1999 - 2004
En dicho plan se establecen los objetivos, estrategias, prioridades del desarrollo integral, así como sus metas y acciones a fortalecer la soberanía y autodeterminación nacional, consolidar la democracia como sistema de vida, promover el desarrollo económico y social, impulsar el desarrollo regional, así como definir las políticas administrativas y financieras para darle mayor dinamismo al sistema estatal de planeación democrática.
Por otro lado, en materia de desarrollo urbano, es compromiso del Gobierno de Tamaulipas entre otros los siguientes puntos:
