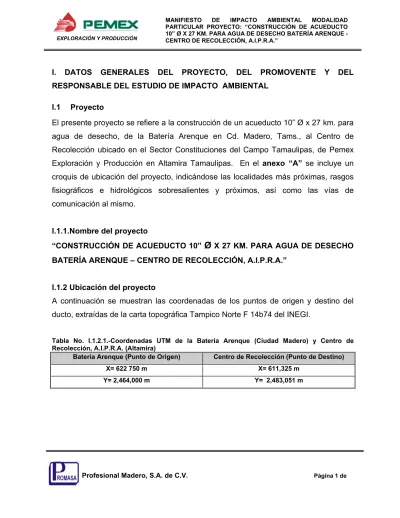

I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 Proyecto
El presente proyecto se refiere a la construcción de un acueducto 10” Ø x 27 km. para agua de desecho, de la Batería Arenque en Cd. Madero, Tams., al Centro de Recolección ubicado en el Sector Constituciones del Campo Tamaulipas, de Pemex Exploración y Producción en Altamira Tamaulipas. En el anexo “A” se incluye un croquis de ubicación del proyecto, indicándose las localidades más próximas, rasgos fisiográficos e hidrológicos sobresalientes y próximos, así como las vías de comunicación al mismo.
I.1.1.Nombre del proyecto
“CONSTRUCCIÓN DE ACUEDUCTO 10”
Ø
X 27 KM. PARA AGUA DE DESECHO BATERÍA ARENQUE – CENTRO DE RECOLECCIÓN, A.I.P.R.A.”I.1.2 Ubicación del proyecto
A continuación se muestran las coordenadas de los puntos de origen y destino del ducto, extraídas de la carta topográfica Tampico Norte F 14b74 del INEGI.
Tabla No. I.1.2.1.-Coordenadas UTM de la Batería Arenque (Ciudad Madero) y Centro de Recolección, A.I.P.R.A. (Altamira)
Batería Arenque (Punto de Origen) Centro de Recolección (Punto de Destino)
X= 622 750 m X= 611,325 m
Código postal
89600
Entidad federativa
Tamaulipas.
Municipio(s) o delegación(es)
Ciudad Madero y Altamira, Tamaulipas
Localidad(es)
El ducto se alojará dentro de los límites de los municipios de Ciudad Madero y Altamira, Tamaulipas
I.1.3 Tiempo de vida útil del proyecto
• El tiempo de vida útil del proyecto está estimado en 20 años.
• El tiempo de duración del proyecto es de 244 días, tiempo que incluye todas las etapas.
I.1.4 Presentación de la documentación legal
En virtud de que el ducto se alojará en su mayor parte (24 km. aproximadamente) por un derecho de vía existente, en el anexo “B” semuestran las copias de los contratos de legalización del mismo y en cuanto a los restantes 3 km. por donde se alojará el ducto, en su oportunidad se presentará a la autoridad los contratos de legalización correspondientes.
I.2 Promovente
I.2.1 Nombre o razón social
PEMEX – Exploración y Producción Región Norte. Activo Integral Poza Rica Altamira
PEMEX Exploración y Producción se establece como un organismo descentralizado de carácter técnico, industrial y comercial, con personalidad jurídica y patrimonio propio en la Ley Orgánica de Petróleos Mexicanos y Organismos Subsidiarios publicada en el Diario Oficial de la Federación el 16 de julio de 1992. Tiene como objetivo la exploración y explotación del petróleo y el gas natural; su transporte, almacenamiento en terminales y comercialización. En el anexo “C”, se presenta copia simple de ley orgánica de PEMEX.
I.2.2 Registro Federal de Contribuyentes del promovente
I.2.3 Nombre y cargo del representante legal
I.2.4 Dirección del Promovente o de su representante legal PROTEGIDO POR LA
LFTAIPG
PROTEGIDO POR LA LFTAIPG
I.3 Responsable de la Elaboración del Estudio de Impacto Ambiental I.3.1 Nombre o razón social
Profesional Madero, S.A. de C.V.
I.3.2. Registro Federal de Contribuyentes o CURP
I.3.3 Nombre del Responsable Técnico del Estudio
I.3.4 Dirección del Responsable Técnico del Estudio. PROTEGIDO POR LA
LFTAIPG
PROTEGIDO POR LA LFTAIPG
Tabla 1.- Matriz de actividades de los proyectos petroleros terrestres, sobre los componentes ambientales de un sistema ambiental particular.
Obras Tipo Etapas de desarrollo
Terrestres Preparación
del sitio Construcción
Operación y
Mantenimiento Abandono
Desarrollo de la
ingeniería Excavación Celaje del D.D.V.
Limpieza interior del ducto utilizando un embolo mecánico de limpieza poly-pic (diablo), impulsado con agua a presión.
Adquisición de materiales
Carga y transporte
de tubería Inspección en vehículo
Construcción de cajas de recuperación de 2 x 2 de ancho, por 2.5 de profundidad, recubriéndolas con polietileno para aislarla, para captación de residuos producto de la limpieza de la línea.
Transporte de maquinaria y equipo de trabajo Tendido de tubería Inspección de instrumentos de medición de flujo y control
Recuperación de residuos con unidades de presión y vacío para su transporte y disposición en el Centro de Recolección. Trazo del D.D.V. Alineado, soldado y protección mecánica Mantenimiento con recubrimientos anticorrosivos en lugares aéreos
Seccionamiento de la línea con corta-tubo en lingada transportable, para su confinamiento en patio de chatarra de PEMEX, para su venta como desecho ferroso. Apertura y limpieza del D.D.V. Obras especiales Inspección de la protección mecánica y catódica Tapado de la zanja Bajado Revisión de los señalamientos que indican la trayectoria del ducto a lo largo del D.D.V., tipo de producto manejado y los teléfonos para comunicarse en caso de emergencia.
Conformación del derecho de vía.
Tapado Programa de capacitación y/o actualización al personal de operación y mantenimiento del acueducto. Prueba hidrostática Acueducto (Transporta agua congénita) Protección catódica
II. DESCRIPCIÓN DEL PROYECTO II.1. Información general del proyecto II.1.1. Naturaleza del proyecto
El proyecto motivo del presente manifiesto esta encuadrado dentro del tipo industrial petrolero, consistiendo en la construcción de un acueducto que transportará agua de desecho (congénita), desde la batería Arenque en Cd. Madero, Tamps., hasta el centro de recolección ubicado en el sector Constituciones de PEMEX Exploración Y Producción, en Altamira, Tams., con un diámetro de 10” Ø y una longitud de 27 Km., el cual sustituirá al actual que se encuentra en operación, por haber llegado al término de su vida útil.
La composición del agua que transportará el acueducto es la siguiente:
Determinaciones PPM Como
Dureza total 35 500.0 CaCO3
Alcalinidad total 600.0 CaCO3
Alcalinidad a la fenolftaleina 0.0 CaCO3
Salinidad 69 705.0 NaCI Hidróxidos 0.0 OH -Carbonatos 0.0 CO3 -Bicarbonatos 732.0 HCO3 Cloruros 42 245 0 CI -Sodio 27 459.0 Na+ Calcio 12 560.0 Ca++ Magnesio 510.7 Mg++ Fierro - Fe+++ Aluminio - AI++ Cobre - Cu++ Bario - Ba++ Cromo - Cr Sulfatos - SO4= Ácido Sulfhídrico >5.0 H2S ph 6.62 Adim.
En este sentido, PEMEX-Exploración y Producción, Activo de Producción Altamira, ha realizado actividades semejantes en el referido sector.
Como se mencionó en el capítulo I, el acueducto se construirá dentro de un derecho de vía existente en lo que corresponde a una longitud de 24 Km. aproximadamente, una parte correspondiente al promovente del proyecto que es PEMEX Exploración y Producción y otro denominado compartido a cargo de la subsidiaria PEMEX Refinación. Para alojar los restantes 3 Km., del ducto, se contratará y legalizará el derecho de vía requerido, el cual se ubica en las siguientes coordenadas UTM:
Punto de inicio Punto de terminación
X = 612,871 Y =2´482,147
X =612,085 Y = 2´482,260
Durante la construcción del ducto, se utilizará tubería de línea de acero al carbón con costura, fabricada, probada e inspeccionada de acuerdo a la especificación API-5L, grado “X-52” de 10” de diámetro nominal, 0.312” de espesor de pared, peso 27.70 Lb. /Pie, extremos biselados para soldar, longitud nominal en tramos de 10.65 a 13.70 metros, marcada según apéndice “H” del API-5L.
Con el objeto de garantizar el correcto funcionamiento del acueducto, que redunde en una eficaz protección al medio ambiente, dicha tubería contará con recubrimiento exterior anticorrosivo aplicado en planta, que resista una temperatura de operación continúa de hasta 65º C, cumpliendo con las siguientes características:
Descripción Tolerancia Norma de referencia
Desprendimiento catódico Máximo 25 mm ASTM-G-42
Resistencia a la niebla salina No corrosión ASTM-B-117 Resistencia a la penetración Máximo 27% ASTM-G-17
Temperatura 65° C ASTM-D-1000
Permeabilidad al agua Máx.1 x 10e-9g/cm. ASTM-D-578 Permeabilidad al oxigeno Máx.1 x 10e-12cm/s ASTM-D-3743
Continuación …
Descripción Tolerancia Norma de referencia
Resistente a microorganismos - CID-NOR-N-SI-0001
Resistente al ataque químico - CID-NOR-N-SI-0001
No tóxico - CID-NOR-N-SI-0001
Resist. al manejo de la tubería - CID-NOR-N-SI-0001
Resist. al impacto - CID-NOR-N-SI-0001
La tubería lastrada a utilizar, equivalente a 3000 m aproximadamente, se procederá a su lastrado en planta y cumplirá con la norma de referencia NRF-033-PEMEX-2003.
El acueducto contará además con los siguientes accesorios para una segura operación: ¾ Válvulas de 10”
ø
compuerta, lubricada cuerpo de acero al carbón fundidoASTM-A-216 GR WCB, extremos bridados, interiores de acero al carbón clase 150# RF ¾ Válvulas de 10”
ø
check. Clase 150 tipo RF¾ bridas de 10”
ø
Tipo RF clase 150# ¾ codos de 10”ø
x 45º y 90º Cédula 40¾ Tee recta de acero al carbón biselada cédula 40 ¾ Venteos
Las condiciones bajo las cuales operará el acueducto son las siguientes:
Condiciones de operación Volumen de agua a manejar Presión de succión Presión de descarga máxima
Características del equipo de bombeo
Máxima: 636 M3/Día Normal: 397 M3/Día Mínima: 318M3/Día
1.0 Kg./cm2 14.0 Kg./cm2
Motobomba vertical de tazones, con motor eléctrico de 150 Hp., 440 volts, I.S., trabajo a intemperie, 20,000 BPD de capacidad.
Respecto de los elementos ambientales que pudieran ser integrados o aprovechados al proyecto en su desarrollo, por la naturaleza del proyecto, alcance y método constructivo, no se identificó ninguno durante la caracterización de la zona del proyecto para tal efecto.
Especificaciones y profundidad del ducto
Las características que debe de cumplir el ducto son las establecidas en la especificación API-5L para tubería de acero de 10 pulg. de diámetro.
La sección de excavación para el acueducto de 10 pulg., será de 0.60 m de ancho por 1,50 m de profundidad, estas dimensiones son las adecuadas para alojar el oleoducto.
Señalamientos
Se instalarán sobre todo el derecho de vía, señalamientos restrictivos tipo IV.
Según la norma CID-NOR-N-SI-0001, párrafos 6.7.3.4.1 y 6.7.3.4.2, en áreas pobladas, estos señalamientos se colocarán espaciados en distancias no mayores a 100 m en donde no hay cruces, desde dos kilómetros antes, hasta dos kilómetros después de las construcciones en el perímetro de la población; en áreas rurales, los señalamientos se colocarán espaciados en distancias no mayores a 500 m en donde no hay cruces, preferentemente en los linderos o cerca de las propiedades, con el fin de evitar daños a las señales durante las tareas agrícolas.
El señalamiento consistirá en una paleta portadora del mensaje gráfico (ver Figura 0.1) fabricada en lámina de PVC rígido de 3 mm, en color amarillo de 40 x 40 cm., con impresión de película de vinil en acabado vulcanizado, incluyendo marco de sujeción de ángulo metálico de 1” x 1” x 3/16”, 6 tornillos galvanizados y poste formado por perfil tubular rectangular (P. T. R.) galvanizado de 5 cm. de lado, espesor de pared de calibre 14 x 3 m de largo, ancla inferior y tapa superior.
El letrero será en colores y dimensiones especificados en la Figura 0.2. El tubo se enterrará efectuando excavación de 0,35 m x 0,35 m x 1 m y rellenándolo de concreto simple f’c = 150 Kg. /cm2, el señalamiento deberá estar debidamente nivelado y sobresaldrá del terreno aproximadamente cuando menos 2 m. (ver figura 0.3)
Norma de referencia PEMEX No. 07.3.13 última edición, PEMEX No. 03.0.02 última edición.
Figura 0.1 Placa de señalamiento restrictivo tipo IV
Figura 0.2 Tipografía de la placa de señalamiento modificada
Figura 0.3 Detalle del dimensionamiento y sujeción de placa de señal tipo IV modificada
II.1.2 Selección del sitio
No se consideraron sitios alternativos para el desarrollo del proyecto, en virtud de que se utilizará un derecho de vía existente, el cual se encuentra ampliamente evaluado desde el punto de vista técnico, evitando de esta manera una incidencia negativa en el medio ambiente, además de que los tres kilómetros a contratar se encuentran dentro un parque industrial, como lo es el puerto industrial de Altamira, el cual esta incluido en el Plan Subregional de Desarrollo del Área Metropolitana de la Desembocadura del Río Pánuco en el Estado de Tamaulipas, aprobado por el Congreso del Estado(Gobernador) y publicado en el Diario Oficial el día 15 de Enero de 1983 y con la Declaración de Reservas, Usos y Destinos derivada del primero y publicada en el periódico oficial el día 15 de Febrero de 1985. Aunado a lo anterior, desde el punto de vista socioeconómico, los municipios por donde se alojará el acueducto y los colonos en sí, resultarán beneficiados con la derrama económica que implicará el desarrollo del proyecto, al requerirse la contratación de personal y la compra de insumos y materiales.
II.1.3 Ubicación física del proyecto y planos de localización.
La ubicación física del acueducto de 10” ø x 27 Km. de Batería Arenque al Centro de recolección, se muestra en el anexo “E”, mismo que contiene la carta 1 “Ubicación Física del proyecto”, tomado de la carta topográfica emitida por INEGI escala 1: 250 000, donde se incluye el polígono del sitio donde se desarrollará el proyecto, con las coordenadas UTM de cada vértice (puntos de inflexión) y la longitud del ducto.
Así mismo, en el anexo “F” se muestra la distribución total de la infraestructura permanente, que para el caso que nos ocupa es el acueducto en sí. Debido a que para el desarrollo del proyecto no se requieren de obras asociadas o provisionales, estas no se reflejan en dicho anexo.
II.1.4. Inversión Requerida
a).- El importe total estimado del capital requerido (inversión más gastos de puesta de
operación del proyecto), es del orden de los $ 46, 000,000.00 (Cuarenta y seis millones de pesos. 00/100 M.N.), importe que incluye el desarrollo de la ingeniería, procura, construcción y del acueducto, así como la supervisión y administración de la obra.
b).- Precisar el periodo de recuperación del capital, justificándolo con la memoria descriptiva.
No existe un periodo de recuperación del capital porque el proyecto esta dirigido a la construcción de un Acueducto de 10” Ø x 27 Km., de longitud para conducir agua congénita de la Batería Arenque al Centro de Recolección, A.I.P.R.A., garantizando y evitando daños ecológicos a lo largo del derecho de vía a través de zona rurales, urbanas o cruces (carreteros o cuerpos de agua) por derrames o fugas en dichas áreas.
c).- Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Respecto a las medidas de prevención de posibles impactos ambientales adversos, los costos de medidas correctivas y saneamiento ambiental se han incluido en la actividad de instalación, representando un 3 % aproximadamente del costo de la obra. La terminación de la construcción del acueducto, se considera una vez puesto en operación el ducto.
II.1. 5 Dimensiones del proyecto.
Especificar la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio en m2.
Para la construcción e instalación del acueducto de 10”
ø
X 27 Km. de Batería Arenque al Centro de Recolección, incluyendo su trazo y tendido de línea, se requerirán de 351,000 m2,considerando un ancho de derecho de vía de 13 m, con una longitud de 27,000 m.
b) Superficie a afectar en m2, con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio, indicando para cada caso su relación (en porcentaje), respecto a la superficie total del predio.
En la tabla siguiente se muestra la información requerida en el inciso que antecede.
Superficie total del predio a ocupar para el desarrollo del proyecto 351,000 m2
Tipo de comunidad vegetal m2 de vegetación a afectar del área del proyecto
% respecto del área del proyecto requerida
Matorral 390 m2 0.0011%
Tular 260 m2 0.00074 %
Selva Baja caducifolia 0 0
Vegetación halófila 0 0
٭En los espacios reportados con cero metros, es debido a que la obra se realiza sobre un derecho de vía existente y/o con uso legalizado a favor de PEMEX Exploración y Producción, el cual se detecto que se encuentra libre de estos tipos de especies florísticas en dichos espacios.
Tipos de cruzamientos Longitud Ancho D.D.V. Procedimiento constructivo Coordenadas de localización Cruce carretera Ave.
Tamaulipas.
150 m 13 m Perforación direccional
X 620,753 Y 2,463,914 Laguna de “Los Patos”
(oxidación). 2500 m 13 m Lastrado y lanzado X 619,687 Y 2,466,176 Cruce carretera corredor Urbano Madero - Altamira 150 m 13 m Perforación direccional X 616,921 Y 2,475,950 Cruce laguna
“El Conejo” 1500 m 13 m Lastrado y lanzado
Inicia X 625,269 Y 2,480,608 Termina X 614,468 Y 2,481,341 Cruce de vía férrea 50 m 13 m Perforación
direccional
X 614,518 Y 2,481,541 Cruce de vía férrea 50 m 13 m Perforación
direccional X 613,961 Y 2,481,738 Cruce carretera al puerto industrial 250 m 13 m Perforación direccional Inicia X 613,678 Y 2,481,920 Termina X 613,524 Y 2,482,054 Cruce con línea Cía.
BASF
20 m 13 m Excavación
manual ducto
X 613,524 Y 2,482,054
El Acueducto de 10” Ø x 27 Km. para agua de desecho Batería Arenque – Centro de Recolección, A.I.P.R.A., no se ubicará dentro de un área natural protegida.
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias.
El D.D.V. por donde se alojará el ducto presenta la práctica de actividad agrícola y ganadera y en cuanto a los cuerpos de agua donde se alojará el acueducto, tal como la Laguna de “Los Patos” y “El Conejo”, en las mismas se realiza en poca escala la actividad pesquera. En las colindancias del sitio del proyecto, se encuentran asentamientos humanos tanto del municipio de Cd. Madero, como de Altamira, Tams., se practica la agricultura y la ganadería, así como la actividad industrial principalmente en el parque que para tal efecto se ubica en el puerto de Altamira, Tams., donde predomina la actividad petroquímica y de transformación en general.
II.1.7 Urbanización del área y descripción de servicios requeridos.
Para el desarrollo del proyecto, no se requiere de infraestructura para la prestación de servicios, pues el sitio donde se desarrollará el proyecto cuenta con los siguientes:
¾ Vías de acceso ¾ Agua potable ¾ Energía eléctrica ¾ Drenaje
¾ Líneas telefónicas
Cabe mencionar que actualmente se encuentra en proyecto de construcción una planta tratadora de aguas residuales en el municipio de Cd. Madero, Tams., con aportación de Petróleos Mexicanos.
II.2. Características particulares del proyecto
Referente a las obras principales, esta lo es en sí el propio acueducto y para su desarrollo no se requerirá de la construcción de obras asociadas o provisionales, teniendo solamente relación con la infraestructura petrolera existente siguiente:
En tierra:
• Batería de Separación Arenque • Centro de recolección
En mar:
• Oleogasoducto de 12” Ø Plataforma Arenque “B”- Batería Arenque
Como principales características de diseño que posibilitarán la reducción de alteraciones al ambiente, como se mencionó en el punto II.1 del presente capítulo, se tienen las siguientes:
Con el objeto de garantizar el correcto funcionamiento del acueducto, que redunde en una eficaz protección al medio ambiente, dicha tubería contará con recubrimiento exterior anticorrosivo aplicado en planta, que resista una temperatura de operación continúa de hasta 65º Celsius, cumpliendo con las siguientes características:
Descripción Tolerancia Norma de referencia Desprendimiento catódico Máximo 25 mm ASTM-G-42
Resistencia a la niebla salina No corrosión ASTM-B-117 Resistencia a la penetración Máximo 27% ASTM-G-17
Temperatura 65° C ASTM-D-1000
Permeabilidad al agua May.1 x 10e-9g/cm. ASTM-D-578 Permeabilidad al oxigeno Máx.1 x 10e-12cm/s ASTM-D-3743 Inspección de fallas 8927 volts. NACE-RP-02-74 Resistente a microorganismos - CID-NOR-N-SI-0001
Resistente al ataque químico - CID-NOR-N-SI-0001
No tóxico - CID-NOR-N-SI-0001
Resist. al manejo de la tubería - CID-NOR-N-SI-0001
Resist. al impacto - CID-NOR-N-SI-0001
La tubería lastrada a utilizar, equivalente a 3000 m aproximadamente, se procederá a su lastrado en planta y cumplirá con la norma de referencia NRF-033-PEMEX-2003.
El acueducto contará además con los siguientes accesorios para una segura operación: ¾ Válvulas de 10” Ø compuerta, lubricada cuerpo de acero al carbón fundido
¾ Válvulas de 10” ø check. Clase 150 tipo RF ¾ bridas de 10”ø Tipo RF clase 150#
¾ codos de 10”ø x 45º y 90º Cédula 40
¾ Tee recta de acero al carbón biselada cédula 40 ¾ Venteos
II.2.1 Programa general de trabajo.
En virtud de que el presente proyecto se ejecutará bajo el esquema de ingeniería, procura y construcción, al momento de realizar el presente estudio no se dispone del programa de construcción, ni de la información suficiente y necesaria para describir las etapas y tiempos de construcción del proyecto por medio de diagrama de Gantt.
Una vez asignado el contrato bajo el esquema arriba descrito y que la compañía ganadora elabore y presente el programa de construcción correspondiente, se estará en posibilidad de elaborar el diagrama de Gantt, para ser presentado a la Autoridad Ambiental de requerirlo. Sin embargo, como referencia para la autoridad ambiental, en el anexo “G”, se muestra un programa tentativo de construcción, que incluyen la mano de obra requerida por etapa del proyecto.
II.2.2 Preparación del sitio
En esta etapa se realizará el traslado de los equipos, maquinaria y personal al sitio de construcción e instalación del Acueducto, utilizándose maquinaria especializada en movimientos de tierra, excavaciones y desmontes en el sitio elegido, para su establecimiento, al igual que el traslado de la tubería lastrada a instalar, materiales y equipo, así como todo lo relativo al diseño de la ingeniería básica y de detalle, entrega de procedimientos tales como: de construcción, calidad, seguridad industrial, ambientales, capacitación, por parte de la contratista, avalados por empresa certificadora y constatados por la supervisión por parte de PEMEX-Exploración y Producción.
Actividades a desarrollar en la etapa de preparación del sitio: • Diseño ingeniería básica y de detalle
• Localización y Trazo del D.D.V. • Limpieza del área
• Adquisición de materiales (certificación) • Suministros agua, combustibles, comida
• Acarreo, carga y descarga de materiales de Fábrica a Patio de la Compañía
II.2.3 Descripción de obras y actividades provisionales del proyecto.
Para el desarrollo del proyecto no se requerirá de obras provisionales, pues el sitio donde se desarrollará cuenta con todos los servicios para su construcción.
II.2.4 Etapa de Construcción.
Como se mencionó anteriormente, no se requiere de obras asociadas tanto terrestres como acuáticas, sin embargo se considera como una obra permanente la construcción de una línea regular, dentro de la cual destaca la siguiente: Tendido, Trazo e Inspección de tubería regular
Por lo que a quien se le adjudique el contrato deberá presentar los procedimientos de construcción debidamente certificados y considerando todas y cada una de las medidas de mitigacion indicadas en el presente estudio.
ACTIVIDADES ETAPA DE CONSTRUCCION (Acueducto)
• Excavación.
• Carga y Transporte de Tubería. • Tendido de Tubería.
• Alineado, Soldado y Protección Mecánica. • Obras Especiales.
• Bajado. • Tapado.
• Prueba Hidrostática. • Protección Catódica.
II.2.5 Etapa de operación y mantenimiento
a) Los servicios que se brindarán al ducto durante su etapa de operación serán los siguientes:
Celaje del D.D.V. Inspección en vehículo.
Inspección de instrumentos de medición de flujo y presión. Inyección de inhibidores de corrosión.
Mantenimiento con recubrimientos anticorrosivos en lugares aéreos. Inspección de la protección mecánica y catódica
Revisión de los señalamientos que indican la trayectoria a lo largo del D.D.V., el tipo de producto manejado y los teléfonos para comunicarse en caso de emergencia.
Programa de Capacitación y/o Actualización al personal de operación y mantenimiento del acueducto.
b) En virtud de que el proyecto motivo del presente estudio, tiene como función principal el transporte de agua de desecho (congénita), sin que esto implique la realización de proceso alguno de transformación, no se generarán emisiones de residuos líquidos, sólidos o gaseosos, por lo tanto no será necesario el controlar los mismos, por lo que no se requiere la aplicación de tecnologías para este tipo de emisiones.
c) Respecto al tipo de reparaciones a sistemas, equipos, etc., estos serán resultado de las actividades relacionadas en el inciso “a” de este punto, pudiendo ser:
- Sustitución de tramos del ducto
- Reforzamiento de protección catódica - Recubrimiento exterior de tubería aérea
d).-Dentro del derecho de vía, únicamente la maleza será controlada mediante el chapodeo periódico de la misma, con el objeto de cumplir con la normatividad vigente.
II.2.6 Descripción de obras asociadas al proyecto
El acueducto de 10” Ø x 27 Km. de Batería Arenque al Centro de Recolección, no requiere de obras asociadas para su desarrollo.
II.2.7 Etapa de abandono del sitio
Al término de la vida útil de la línea, se requiere realizar las siguientes actividades:
• Limpieza interior del ducto utilizando un embolo mecánico de limpieza poly-pic (diablo), impulsado con agua a presión.
• Construcción de cajas de recuperación de 2 x 2 de ancho x 2.5 de profundidad, recubriéndolas con polietileno para aislarla, para captación de residuos producto de la limpieza de la línea.
• Recuperación de residuos aceitosos con unidades de presión y vació para su transporte y disposición en el centro de recolección.
• Seccionamiento de la línea con corta tubo en lingada transportable, para su confinamiento en patio de chatarra de PEMEX, para su venta como desecho ferroso. • Tapado de la zanja.
• Conformación del derecho de vía.
Considerando que las actividades arriba enlistadas no implican en su desarrollo impactos al entorno, además de la capacidad natural de restablecimiento de las condiciones del medio natural, no se considera necesaria la implementación de medidas de rehabilitación, compensación y restitución.
II.2.8 Utilización de explosivos.
Para la realización de todas y/o cada una de las diferentes etapas no se requiere utilizar ningún tipo de explosivo.
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
Los residuos que se generarán, durante la etapa de preparación, construcción, mantenimiento y abandono del sitio, serán los resultantes de la excavaciones para la instalación del acueducto, tendido, unión de tramos; así como del comedor provisional (todos son provisionales).
Cabe hacer mención que durante la construcción u operación del proyecto, no se utilizará ninguna sustancia peligrosa (en cualquier estado gaseoso, líquido, sólido), de las mencionadas en el listado de sustancias que por sus características las hacen una actividad altamente riesgosa de acuerdo con:
• Primer listado de actividades altamente riesgosas publicado en el diario oficial de la federación el 28 de marzo de 1990.
• Segundo listado de actividades altamente riesgosas publicado en el diario oficial de la federación el 4 de mayo de 1992.
• Guías de respuestas iniciales en caso de emergencias ocasionadas por materiales peligrosos. ANIQ/CETIQ. 1992, México.
A continuación se hace mención de los residuos que se estima se generarán durante la etapa de construcción y/o mantenimiento:
PELIGROSOS
NOMBRE DEL RESIDUO CANTIDAD ETAPA EN QUE SE GENERA Recipientes vacíos de pintura,
anticorrosivos, solventes, colillas soldadura
3 recipientes de 30 Lts. Construcción / Mantenimiento
NO PELIGROSOS Orgánicos
Domésticos 400 gr/persona/día Preparación del sitio y Construcción
papel, cartón, madera, bolsas de
concreto, etc. 0.4 m
3 Preparación del sitio y
Construcción
latas, plástico, vidrio y otros 30 k aproximadamente Preparación del sitio y
Construcción
Durante el desarrollo del proyecto, únicamente se generarán aguas residuales de tipo sanitario, las cuales serán captadas en sanitarios portátiles y periódicamente serán saneados y dispuestas por compañía con permiso para el manejo de este tipo de aguas.
Emisiones a la Atmósfera.- La emisión temporal de polvo durante la excavación de zanja y
el tránsito vehicular, será reducida en lo posible, regando con agua el área continuamente. Asimismo, se generarán emisiones de gases producto de la combustión de los motores.
Residuos generados y su disposición final: Todos los residuos de la construcción o
mantenimiento se almacenarán de manera temporal en recipientes y sitios adecuados para después trasladarlos (patios-chatarra PEMEX) o los sitios autorizados por los municipios cercanos al proyecto (Altamira y Ciudad Madero).
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
Ciudad Madero y Altamira Tamaulipas, localidades cercanas al sitio del proyecto están dotadas con los servicios de infraestructura para el manejo y disposición final de los residuos (relleno sanitario), los cuales en conjunto son suficientes para cubrir las demandas presentes y futuras del proyecto.
A continuación se presenta un diagrama de flujo detallado por etapas del proyecto, durante las cuales se generarán residuos, descargas de aguas residuales o emisiones a la atmósfera, reasaltándose que dicha generación no es representativa o considerada nociva para el ambiente.
(Para el manejo y disposición de los residuos no peligrosos generados).
PROYECTO
ACUEDUCTO 10” X 27 KM PARA AGUA DE DESECHO
ETAPAS DEL PROYECTO
PREPARACION DEL SITIO
CONSTRUCCION
OPERACIÓN Y MANTENIMIENTO
ABANDONO
ACT. GENER. /TIPO DE RESIDUO DISPOSICION Y MANEJO
SERVICIO DE COMEDOR
DESECHOS ORGANICOS, AGUAS RESIDUALES SERV. SANITARIOS
SERVICIO DE COMEDOR: PAPEL CARTON, PLASTICOS, CAL, SACOS MADERA, RECIPIENTES VACÍOS DE PINTURA, ANTICORROSIVOS, SOLVENTES, COLILLAS SOLDADURA, SERVICIO DE COMEDOR: PAPEL CARTON, PLASTICOS, TRAPOS RECIPIENTES VACÍOS DE PINTURA
SERVICIO DE COMEDOR RSIDUOS SÓLIDOS
PAPEL CARTON, TAMBOS, BOTES, TRAMOS DE TUBERÍA.
RELLENO SANITARIO DISPOSICION Y TRAT. POR COMPAÑIAS AUTORIZADAS RELLENO SANITARIO DISPOSICION Y TRAT. COMPAÑIAS AUTORIZADAS RELLENO SANITARIO DISPOSICION Y TRAT. COMPAÑIAS AUTORIZADAS RELLENO SANITARIO DESECHO FERROSO P.E.P.
Manejo de residuos no peligrosos
El manejo de los residuos que se generarán en este proyecto, contiene los nombres y tipos de dichos residuos y menciona su manejo y disposición temporal y final durante la etapa de construcción y operación y mantenimiento del acueducto. Respecto al manejo de los residuos sólidos no peligrosos, como el caso de los residuos domésticos (orgánicos e inorgánicos) con capacidad de reciclaje será clasificado de acuerdo a su origen. Finalmente serán separados y almacenados para su envío a los centros de disposición final una vez obtenida la autorización de la autoridad municipal.
Sitios de disposición final.
Los residuos antes mencionados pudieran ser enviados a los centros de confinamiento municipales de Ciudad Madero o Altamira, ambos pertenecientes al estado de Tamaulipas. Independientemente de la zona donde se lleve a cabo la disposición final, la compañía que realice la construcción e instalación de Acueducto deberá tramitar la solicitud del permiso correspondiente para el uso de dicho confinamiento de residuos sólidos municipales. No se prevé el depósito de residuos sólidos municipales fuera de este centro de rellenos sanitarios.
Generación, manejo y descarga de aguas residuales
• Aguas residuales sanitarias
Se generarán aguas residuales generadas por los servicios al personal durante la preparación, construcción y abandono del sitio.
Nombre del Residuo
Vol. /cantidad por unidad de tiempo
Estado Físico
Fuente de Generación
Destino o uso Final
Aguas residuales sanitarias
.05 m3
por día Líquido
Uso doméstico
Disposición y tratamiento por compañías autorizadas
(b) Construcción Nombre del Residuo Vol. o cantidad unidad de tiempo Estado Físico Fuente de Generación
Destino o uso Final
Aguas residuales sanitarias
0.05 m3
por semana Líquido
Uso
doméstico Disposición y tratamiento por compañías autorizadas
Agua cruda 1,700 m3 Líquido Prueba
hidrostática Disposición y tratamiento por compañías autorizadas
(c) Abandono Del Sitio
Nombre del residuo
Volumen o cantidad por unidad de tiempo
Estado físico
Fuente de generación
Destino o uso final
Agua residual 0.5 m 3
por día Líquido Uso doméstico Disposición y tratamiento por compañías autorizadas Agua residual 0.5 m
3
por día Líquido Uso sanitario Disposición y tratamiento por compañías autorizadas
Descarga promedio: 0.05 m3/día de aguas residuales de servicios sanitarios de acuerdo al número de personal que laboren en la compañía de construcción. Cabe hacer mención que el manejo, disposición, transporte y destino final de dichas aguas residuales, la compañía contratista estará obligada a contar con los servicios de empresas especializadas o autorizadas para tales actividades cumpliendo con todas las normas en materia ambiental y de la secretaria de comunicaciones y transporte vigentes en materia ambiental.
AMBIENTAL, Y EN SU CASO, CON LA REGULACION SOBRE USO DEL SUELO
Respecto a los Planes de Ordenamiento Ecológico del Territorio (POET), se hizo un análisis de los Ordenamientos Ecológicos en los que el presente estudio se pudiera considerar, constatándose que los municipios dentro de los cuales se ubica el área de estudio (Ciudad Madero y Altamira), se encuentran dentro del Ordenamiento Ecológico Regional para la Zona Costera de Tamaulipas, de la Desembocadura del Río Pánuco y Plan Subregional de Desarrollo del Área Metropolitana de la Desembocadura del Río Pánuco en el Estado de Tamaulipas , del cual destacamos:
Importancia de la zona:
• La región se caracteriza por ser una gran llanura interrumpida por lomeríos.
• La confluencia de los ríos Pánuco y el Tamesí, propician la formación de numerosos cuerpos de agua que forman todo un sistema lagunar.
• Presencia de Yacimientos Petrolíferos. • Desarrollo Industrial, Portuario y Urbano.
Ecosistemas relevantes:
• Manglar.
• Selva Baja Caducifolia. • Tular.
• Vegetación Halófila. • Pastizal.
Área Natural Protegida de la región:
• Sin presencia de A.N.P.
Poblaciones importantes:
• Altamira. • Ciudad Madero. • Anáhuac.
• Primero de Mayo. • Tampico. Sectores involucrados: • Energía. • Industria. • Agricultura. • Pesca. Instituciones involucradas: • SEDESOL. • CNA • SDEUR. • SCT.
Elaboración del Estudio de Ordenamiento Ecológico. Fecha de inicio:
• Noviembre de 1992.
Fecha de conclusión:
• Septiembre de 1993.
Compromisos legales (acuerdos):
• En 1999 el INE entregó el estudio del Ordenamiento Ecológico y anexos al Gobierno del Estado en turno para que sea considerado como insumo para el Ordenamiento Ecológico de la Entidad.
Además, el uso potencial de ésta zona se centra generalmente en los siguientes rubros:
• Agricultura: Los principales cultivos son: soya, maíz, sorgo y cártamo, en menos importancia chile serrano, ajo, jitomate y melón.
• Ganadería: Se cría fundamentalmente ganado vacuno.
• Pesca: Las principales especies obtenidas son: tilapia, carpín de altamar, jaiba y camarón.
• Industria: El equipamiento industrial del municipio lo constituyen las industrias del petróleo, productos alimenticios, bebidas, químicos y petroquímicos, hule y plástico (actividad en la que se ocupa el mayor personal), de productos metálicos, maquinaria y equipo.
• Minería: El municipio de Altamira cuenta con marismas en explotación donde el mineral que se obtiene es la sal. Se encuentran ubicadas en los ejidos Aquiles Serdán y Congregación Lomas del Real.
Plan Estatal de Desarrollo de Tamaulipas 1999 - 2004
En dicho plan se establecen los objetivos, estrategias, prioridades del desarrollo integral, así como sus metas y acciones a fortalecer la soberanía y autodeterminación nacional, consolidar la democracia como sistema de vida, promover el desarrollo económico y social, impulsar el desarrollo regional, así como definir las políticas administrativas y financieras para darle mayor dinamismo al sistema estatal de planeación democrática.
Por otro lado, en materia de desarrollo urbano, es compromiso del Gobierno de Tamaulipas entre otros los siguientes puntos:
• Introducir el proceso de planeación en la actividad urbana
• Promover la optimización de la inversión publica en la infraestructura y equipamiento urbano
• Promover la participación social en la elaboración de planes y los programas de desarrollo urbano y ambiental.
• Promover entre los usuarios de los sistemas una nueva cultura del agua y participación ciudadana y promover la reutilización de las aguas residuales tratadas.
1. Establecer el Sistema Estatal de Planeación de Desarrollo Urbano y Ordenamiento Territorial.
2. Elaborar el Plan de las Principales Regiones del Estado, Plan Binacional de Desarrollo Urbano de la Zona Fronteriza conjuntamente con el Estado de Texas, EUA, zona Costera del Litoral, así como el Plan de la Desembocadura del Río Panuco conjuntamente con el Estado de Veracruz.
En materia de Recursos Naturales y Medio Ambiente se destacan los siguientes aspectos: • Preservar las condiciones naturales y de medio ambiente bajo criterios de
sustentabilidad
• Participar con la sociedad en las actividades de protección del medio ambiente y prevención y combate a las contingencias ambientales
1. Generar el Sistema Estatal de Calidad Ambiental en el que participen los sectores social y privado, para el cuidado del medio ambiente y el combate de las contingencias ambientales.
2. Realizar estudios de Ordenamiento Ecológico del territorio estatal, en coordinación con la federación, los municipios y las instalaciones de investigación.
3. Formular programas de apoyo a los ayuntamientos en la realización de los programas Ambientales
4. Prevenir y controlar las emergencias ecológicas y las contingencias ambientales, en coordinación con instituciones y organismos de las tres ordenes de gobierno y la ciudadanía.
5. Evaluar la factibilidad ambiental de obras y actividades económicas que se consideren de alto riesgo a través de mecanismos normativos.
6. Establecer los acuerdos de coordinación con los municipios y organizaciones sociales que contribuyan a la observancia de la Ley Estatal del Equilibrio Ecológico y Protección al Ambiente y su Reglamento.
7. Establecer el Sistema Estatal de Conservación y Aprovechamiento Sustentable de la Vida Silvestre.
Las políticas para el desarrollo urbano son orientadas por el contenido de los Planes Directores Municipales, y tienen el propósito de impulsar la inversión pública para obras modernizadoras en las principales ciudades.
El Sistema Estatal de Ordenamiento Territorial y Planeación del Desarrollo Urbano, lo conforman los 43 Planes Municipales de Ordenamiento Territorial, que incluye el diagnóstico y el pronóstico de cada territorio municipal, así como la actualización cartográfica correspondiente integrada a la Red Estatal Geodésica. Se elabora el Plan Económico y Urbanístico del Estado basado en estadísticas actuales, plantea las acciones y las políticas para la entidad a partir de lo expuesto por el Plan Nacional de Desarrollo, el Plan Estatal de Desarrollo y lo que expresan los Planes Municipales de Desarrollo.
Plan Municipal de Desarrollo de Altamira, Tams., 2002-2004
Dentro del plan de desarrollo municipal para Altamira, Tamaulipas, se destacan de entre otros para el presente proyecto los siguientes objetivos.
Objetivos:
¾ Orientar la actividad económica traducida en inversiones de obra pública, planeación urbana, desarrollo social, seguridad pública, servicios públicos, administración etc., para obtener el máximo beneficio social.
¾ Regular el crecimiento del municipio asegurando un uso de suelo acorde con los planes y programas.
¾ Establecer el reglamento municipal que actuará como órgano rector y apoyados en la Ley de Equilibrio Ecológico y Protección al Ambiente del Estado de Tamaulipas y la Ley General del Equilibrio Ecológico y Protección al Ambiente, actuar en materia de suelos, aire y agua, para regular las actividades industriales, comerciales, de servicio y humanas con el objeto de preservar, corregir y controlar las acciones negativas que se están desarrollando hacia el medio ambiente.
Dentro del plan de desarrollo municipal para CD. Madero, Tamaulipas, se destacan de entre otros para el presente proyecto los siguientes objetivos.
¾ Una política ambiental que tenga como compromiso fundamental el desarrollo sustentable del municipio.
¾ Promover la inversión local, nacional y extranjera.
¾ Preservar las condiciones naturales y del medio ambiente bajo criterios de sustentabilidad.
¾ Dirigir la obra pública hacia el progreso social y la integración conurbana.
¾ Preservar las condiciones naturales y del medio ambiente para otorgar mejores niveles de bienestar para los habitantes de Madero.
Referente al coeficiente de ocupación de uso del suelo (COS) existe el Plan Subregional de Desarrollo del Área Metropolitana de la Desembocadura del Río Pánuco en el Estado de Tamaulipas y al coeficiente de utilización del suelo (CUS) así como a los niveles o alturas permitidas para la construcción del proyecto en el predio donde se pretende desarrollar, es de resaltarse que a lo largo del derecho de vía por donde se alojará el acueducto en ambos municipios, el mismo se encuentra libre de cualquier tipo de ocupación, tal como se puede apreciar en la memoria fotográfica, además de que el citado ducto se alojará en forma subterránea, por lo que no aplica de existir, lo reglamentado en cuanto a niveles o alturas permitidas.
Programas de Recuperación y Restablecimiento de las Zonas de Restauración Ecológica.
El área de estudio no cuenta con programas de recuperación y restablecimiento de las zonas de restauración ecológica, tampoco es considerada como región prioritaria para la conservación de la biodiversidad, establecida por la Comisión Nacional para el Conocimiento y uso de la Biodiversidad. (Conabio).
Normas oficiales Mexicanas
Para el presente proyecto, se atenderán las siguientes Normas Oficiales Mexicanas:
EN MATERIA DE
CALIDAD DEL AGUA RESIDUAL
NORMA
(NOMENCLATURA ACTUAL) REGULACIÓN
NOMENCLATURA ANTERIOR Y AÑO DE PUBLICACIÓN
EN DOF
NOM-001-SEMARNAT-1996.
Que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales en aguas y bienes nacionales. (Aclaración 30-abril-1997)
NOM-001-ECOL-1996 06-ENERO-1997
NOM-002-SEMARNAT-1996.
Que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales a los sistemas de alcantarillado urbano o municipal.
NON-002-ECOL-1996 03-JUNIO-1998
EN MATERIA DE ATMOSFERA EMISIONES DE FUENTES MÓVILES NOM-041-SEMARNAT-1999
Que establece los límites máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gasolina como combustible.
NOM-041-ECOL-1999 06-AGOSTO-1999.
NOM-045-SEMARNAT-1996
Que establece los niveles máximos permisibles de opacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel o mezclas que incluyan diesel como combustible.
NOM-045-ECOL-1996 22-ABRIL-1997.
NOM-050-SEMARNAT-1993
Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gas licuado de petróleo, gas natural u otros combustibles alternos como combustible.
NOM-050-ECOL-1993 22-OCTUBRE-1993.
NOM-077-SEMARNAT-1995
Que establece el procedimiento de medición para la verificación de los niveles de emisión de la opacidad del humo proveniente del escape de los vehículos automotores en circulación que usan diesel como combustible.
NOM-077-ECOL-1995 13-NOVIEMBRE-1995.
EN MATERIA DE RESIDUOS PELIGROSOS NOM-052-SEMARNAT-1993.
Que establece las características de los residuos peligrosos, el listado de los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente.
NOM-052-ECOL-1993 22-OCTUBRE-1993.
EN MATERIA DE RESIDUOS MUNICIPALES NOM
083- SEMARNAT-1996
Que establece las condiciones que deben reunir los sitios destinados a la disposición final de los residuos sólidos municipales.
NOM-083-ECOL-1996
25-
NOVIEMBRE-1996.
EN MATERIA DE CONTAMINACIÓN POR RUIDO
NOM-080- SEMARNAT-1994
Que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación, y su método de medición.
NOM-080-ECOL-1994 13-ENERO-1995. NOM-081- SEMARNAT-1994.
Que establece los límites máximos permisibles de emisión de ruido de las fuentes fijas y su método de medición.
NOM-081-ECOL-1994 13-ENERO-1995. (Aclaración 03-marzo-1995)
EN MATERIA DE IMPACTO AMBIENTAL NOM
117- SEMARNAT-1998.
Que establece las especificaciones de protección ambiental para la instalación y mantenimiento mayor de los sistemas para el transporte y distribución de hidrocarburos y petroquímicos en estado líquido y gaseoso, que realicen en derechos de vía terrestres existentes, ubicados en zonas agrícolas, ganaderas y eriales. NOM-117-ECOL-1998 24- NOVIEMBRE-1998. PROTECCIÓN DE ESPECIES NOM-059- SEMARNAT-2001
Protección ambiental - especies nativas de México de flora y fauna silvestres - categorías de riesgo y especificaciones para su inclusión, exclusión o cambio - lista de especies en riesgo. NOM-059-ECOL-2001 06-MARZO-2002 Reglamentos Municipales
Como se ha manifestado anteriormente, el presente proyecto se tiene contemplado realizarlo dentro de un derecho de vía existente y legalizado a favor de PEMEX Exploración y
Producción, por lo que en cuanto a reglamentos municipales se refiere, que en su caso aplicaría el relacionado con la construcción de obras.
Áreas Naturales protegidas.
No se encuentran en la zona de estudio áreas decretadas con algún tipo de protección especial.
DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO.
Inventario ambiental
IV.1. Delimitación del área de estudio.
Para la delimitación del área de estudio en la que se llevará a cabo la instalación Acueducto 10`` Ø, se recorrió la trayectoria total de 27 Km de longitud., dentro de los cuales se encuentran 24 Km de D.D.V. existente y compartido y 3 Km sobre nuevo D.D.V. Su origen es en la Batería Arenque ubicada en callejón de barriles en Cd. Madero, Tams., continuando por el derecho de vía existente y compartido (subterráneamente), a través de zonas urbanas, áreas rurales, cuerpos de agua, vías de comunicación, teniendo como punto de destino, el Centro de Recolección ubicado en el Sector Constituciones del Área Altamira (Activo Integral Poza Rica - Altamira).
Por otra parte, para la región terrestre de los municipios de Ciudad Madero y Altamira, Tamps. (Que corresponde la zona en la cual se desarrollará el proyecto), se realizó un análisis de los Ordenamientos Ecológicos Regionales y Locales, que ya han sido emitidos al respecto para la zona, de tal forma que la región terrestre se encuentra considerada dentro de los siguientes ordenamientos, incluyendo al municipio de Altamira y Ciudad Madero, Tamaulipas:
• Ordenamiento Ecológico Regional para la zona Costera de Tamaulipas y de la
Desembocadura del Río Pánuco.
En dicha información en materia de ordenamiento ecológico, se cuenta con documentos normativos en los cuales, se puede delimitar el área de estudio del presente proyecto, mas sin embargo no se cuentan con las llamadas Unidades de Gestión Ambiental en el sitio de estudio las cuales no han sido decretadas y publicadas en el Diario Oficial de la Federación al momento de realizar el presente estudio, por lo que se ha adoptado para ello el criterio expuesto a continuación:
a).-Las dimensiones del proyecto, distribución de áreas y actividades a desarrollar, principales, asociadas y provisionales, sitios para la disposición de deshechos.
b).-El tipo de obra a desarrollar considerando que se trata de la construcción de un Acueducto de 10” Ø (agua congénita).
c).-La ubicación y características de la obra, considerando que no habrá actividades asociadas ni provisionales.
d).-Rasgos geomorfoedafológicos, hidrográficos, climáticos, tipos de vegetación entre otros. e).-Tipo, características, homogeneidad, distribución y continuidad de las unidades ambientales (ecosistemas y/o sociosistemas).
Destacando en este último punto, la variabilidad biológica de la zona terrestre que circunda al sitio de la localización, así como su aspecto Lacustre, incluyendo sus variables abióticas. En base en lo anterior para este proyecto, el área de estudio queda definida por un polígono de 500 m del eje del D.D.V., cuyas coordenadas U.T.M., se muestran en el Anexo “H” Carta No. 2 (Delimitación del Área de Estudio), en dicho carta también se muestra el punto de origen y destino con sus correspondientes coordenadas U.T.M. Cabe añadir que el área a ocupar por el proyecto es acorde a las dimensiones del diseño de construcción y detalle, basado en el derecho de vía existente y compartido (13 m de ancho X 27 Km de longitud = 351,000.00 m2).
Por otra parte, por tratarse de un proyecto terrestre-lacustre y por tener relación directa con municipios cercanos, se incluyeron algunos de los puntos que se investigaron para su elaboración de este estudio como por ejemplo, área inundable, aspectos socioeconómicos, entre otros, por lo que solo se incluirán los aspectos que se relacionen directamente con dicho proyecto.
IV.2.Caracterización y análisis del sistema ambiental.
Para la descripción de factores tanto bióticos como abióticos y socioeconómicos en este punto. Se utilizo como técnica la descripción del medio físico, biótico y socioeconómico podemos decir que fue un trabajo de investigación de campo, bibliografica, cartográfica, biológica regional y estadística, sobre publicaciones, reportes y registros del INEGI, Del Censo General de Población y de SEMARNAT, para analizar de manera integral los diferentes elementos que integran el sistema ambiental, considerando la variabilidad estacional para poder reflejar tendencias y comportamientos.
Además se efectuaron estudios de investigación de la biodiversidad existente tanto terrestres, así como de las aguas litorales (lagunas), para definir los niveles de fauna y flora, para que una vez iniciadas las actividades del proyecto se efectúen nuevas determinaciones de la biodiversidad y determinar que variaciones se han presentado y así definir que acciones adicionales a las ya establecidas, serán necesarias aplicar para no alterar el sistema.
IV.2.1. Aspectos bióticos.
a) Clima.
•Tipo de clima: Considerando la clasificación de Köppen para la República Mexicana, modificada por Enriqueta García (1981) y de acuerdo a los datos de la Carta Estatal de Climas del INEGI; para el área en donde se desarrollará el proyecto, se reporta un tipo de clima: expresado con la fórmula Aw0(e), dicho grupo comprende al grupo mas seco de los
calidos subhumedos con lluvias en el verano, con un cociente P/T(precipitación total anual en mm., sobre la temperatura media anual en °C) DE 43.2. El subíndice (e), indica extremoso
con oscilación anual de temperaturas medias mensuales entre 7° y 14°C. La letra W, indica la
presencia de canícula, la cual corresponde a una pequeña temporada menos húmeda que se presenta en la mitad caliente y lluviosa del año; la cual se manifiesta con una merma en las cantidades de lluvias en el transcurso de los …
… meses del verano. El cual se interpreta con precipitaciones que varían de 230-1044.1 mm en la zona con temperaturas que varían de 22º C a 26 º C., los datos que a continuación se presentan se tomaron de las estaciones más próximas y que tienen registros de los últimos 10 años o más, las cuales son la Estación Meteorológica de Ciudad Madero, Tamps., así como los obtenidos de cartas del Instituto Nacional de Estadística Geografía e Informática (INEGI), de la Administración Portuaria Integral de Altamira, S.A. de C.V. (Puerto Industrial de Altamira), y de la Estación Meteorológica Tampico Clave 28-055.
•Fenómenos climatológicos:
Nortes.- Son vientos septentrionales que azotan durante 3 a 4 días la zona costera de
Tamaulipas, entre los meses de Agosto hasta el mes de Marzo, por lo que es necesario tomar en consideración, produciendo no sólo descensos de la temperatura, sino también lluvias de cuantía, pero de gran importancia para la región.
TORMENTAS TROPICALES Y HURACANES
En los dos espacios marítimos cercanos, Océano Atlántico y Océano Pacífico se presentan seis regiones matrices o de generación de ciclones, para México son relevantes cuatro:
La primera se ubica en el Golfo de Tehuantepec y se activa generalmente durante la última semana de mayo. Los huracanes que surgen en esta época tienden a viajar hacia el Oeste alejándose de México; los generados de julio en adelante, describen una parábola paralela a la costa del Pacífico y a veces llegan a penetrar en tierra.
La segunda región se localiza en la porción sur del Golfo de México, en la denominada "Sonda de Campeche"; los huracanes nacidos ahí aparecen a partir de junio con ruta Norte, Noroeste, afectando a Veracruz y Tamaulipas.
La tercera se encuentra en la región oriental del mar Caribe, y sus huracanes aparecen desde julio y especialmente entre agosto y octubre. Estos huracanes presentan gran intensidad y largo recorrido, afectan frecuentemente a Yucatán y a la Florida (EUA).
La cuarta se encuentra en la región oriental del Atlántico y se activa principalmente en agosto. Los huracanes de esta zona son de mayor potencia y recorrido, generalmente se dirigen al Oeste penetrando en el Mar Caribe, Yucatán, Tamaulipas y Veracruz, pero también tienden a recurvar hacia el Norte afectando a las costas de EUA.
En la siguiente tabla se registra la clasificación Saffir/Simpson de los huracanes:
Clasificación de huracanes de acuerdo a la escala Saffir/Simpson
Categoría Uno Dos Tres Cuatro Cinco
Vientos en Km./h 119-153 154-177 178-209 210-249 Mayor 250
El fenómeno atmosférico de mayor importancia que llega a verificarse en la zona, es la formación de huracanes que provocan inundaciones, y los cuales afectan sobre todo a las áreas bajas en las que por lo general se ubican asentamientos irregulares. Como lo fue el huracán Hilda, registrado en el norte de Veracruz y sur de Tamaulipas en septiembre de 1955, con vientos máximos de 240 Km. /hr. Los huracanes ocasionan igualmente procesos erosivos y azolvamiento en los cuerpos de agua, así como caída de los árboles debido a los vientos que alcanzan velocidades de hasta 200 Km. /hr.
Los ciclones tropicales constituyen una clase especial de grandes sistemas de vientos en rotación y poseen características únicas de circulación, completamente distintas a los sistemas ciclónicos típicos de latitudes medias y de los tornados de escala menor, de las trombas marinas y de los remolinos de polvo.
En las últimas décadas en México, con el proceso de urbanización creciente, se han …
… vuelto más evidentes los daños potenciales en áreas de grandes concentraciones humanas que provocan los ciclones tropicales. También puede verse afectados los medios de comunicación y los transportes aéreos, terrestres, fluviales y marítimos.
De acuerdo con los registros de penetración a tierra de los ciclones tropicales, la SEMARNAT a través de la Comisión Nacional del Agua, ha identificado áreas o entidades federativas en las que ha penetrado, al menos un ciclón tropical a tierra. Con base en las zonas de ingreso se puede notar que los estados con mayor ocurrencia de penetración son: Baja California Sur, Sinaloa, Michoacán, Guerrero, Quintana Roo y Tamaulipas. Entre los ciclones costeros que han penetrado en el estado de Tamaulipas se tienen registrados 48 en un periodo de 1886 a 1996, en 1967 penetro en el estado de Tamaulipas el ciclón Beulah con vientos máximos de 260 Km. /h, clasificado en la escala h5 de Saffir/Simpson, siendo el lugar de impacto Matamoros, Tamaulipas; en 1955 impactó en la zona del proyecto el ciclón Hilda con vientos máximos sostenidos de 240 Km. /h de igual clasificación, causando serias inundaciones en el sur del Edo. De Tamaulipas y Norte de Veracruz, otro ciclón ocurrido en 1966, el ciclón Inés, que también impactó en esta zona con categoría H-4 con vientos huracanados de 230 Km. /h. A continuación se presentan los huracanes y tormentas tropicales más importantes que han afectado el Estado de Tamaulipas
NOMBRE PERIODO CATEGORIA PORCION AFECTADA VIENTOS MAX.(Km./HR)
HILDA SEP.1955 HURACAN NORTE DE VER. Y SUR DE TAM 240
INES SEP-OCT 1966 HURACAN NORTE DE TAMAULIPAS 230
BEULAHAN SEP 1967 HURACAN NORTE DE TAMAULIPAS 250
FERN OCT 1967 HURACAN SUR DE TAMAULIPAS 140
ELLA SEP 1970 HURACAN CENTRO DE TAMAULIPAS 140
EDITH SEP 1971 TORMENTATROPICAL CENTRO DE TAMAULIPAS 100
CAROLINE AGO-SEP 1975 HURACAN CENTRO DE TAMAULIPAS 185
AMELIA AGOSTO 1978 TORMENTATROPICAL NORTE DE TAMAULIPAS 83
ALLEN AGOSTO 1980 HURACAN FRONTERA DE TEXAS Y TAM 280
BARRY AGOSTO 1983 HURACAN NORTE DE TAMAULIPAS 130
GILBERT SEP 1988 HURACAN CENTRODE TAMAULIPAS 278
DIANA AGOSTO 1990 HURACAN NOR-NOROESTE DE TUXPAN, VER 120
GERT SEP -1993 HURACAN SUR DE TAMIAHUA, VER 150
KEITH SEP-2000 HURACAN SUR DE TAMAULIPAS 150
La temporada de huracanes en la región se inicia a partir del mes de Junio y continúa hasta el mes de Octubre, siendo la temporada principal de Agosto a Septiembre.
• Temperatura promedio mensual, anual y extrema.
Los máximos valores de temperatura se reportan durante los meses de Abril y Mayo, siendo su promedio de 27° C. Por lo que respecta a las temperaturas medias mínimas, estas se presentan en los meses de Diciembre y Enero. Su temperatura media anual en la zona es de 24.2 ° C, cabe señalar que los valores medios comprenden temperaturas del rango de los 18° C, sin embargo, es necesario considerar que la presencia de diferentes fenómenos que se dan en la zona del proyecto, provocan cambios en los valores absolutos de las mínimas y máximas temperaturas de los 0°C y superiores a los 40° C.
Entre los meses de Abril y Septiembre se presentan las mayores temperaturas, las cuales tienen oscilaciones que van desde los 23.5° C a los 28.9° C. En seguida presentamos un cuadro con los reportes realizados durante los últimos 23 años de observación por el Servicio Meteorológico Nacional:
TEMPERATURAS PROMEDIO MENSUAL, ANUAL Y EXTREMA EN LOS MUNICIPIOS DE CIUDAD MADERO Y ALTAMIRA, TAMAULIPAS.
MES MEDIDA MENSUAL MAXIMA EXTREMA(°C) MINIMA EXTREMA(°C)
Enero 18.5 36.5 1.0(٭) Febrero 20.20 38.08 4.0 Marzo 22.5 39.0 8.0 Abril 24.9 39.0 6.0 Mayo 27.6 39.0 12.5 Junio 28.3 40.0 14.0 Julio 27.7 39.5 17.0 Agosto 27.7 39.5 17.0 Septiembre 26.3 38.5 6.1 Octubre 24.7 40.0 10.0 Noviembre 22.3 38.0 4.1 Diciembre 20.1 35.5. 2.0 Anual 24.2 40.0 1.0 (٭)REPORTADA EL 11 DE ENERO DE 1962.
Fuente. Servicio Meteorológico Nacional. Estación Climática Altamira México, 2003
• Precipitación promedio mensual, anual y extrema (mm).La precipitación anual reportada
para la zona del proyecto es de 1044 mm, siendo la época de lluvias de Junio a fines a fines de Septiembre y principios de Octubre.
• PRECIPITACION EN AREA DE ESTUDIO
MES ACUMULADA(mm) MAX. EXTREMA(mm) MIN. EXTREMA(mm) MAX. A 24 h(mm)
Enero 27.0 71.0 3.5 32.0
Febrero 17.3 75.0 2.0 50.0
Marzo 7.9 50.0 1.0 38.0
Abril 27.9 92.0 1.0 77.5
Junio 144.4 415.0 6.5 180.0 Julio 134.0 439.0 14.5 157.5 Agosto 119.1 400.0 16.0 139.0 Septiembre 219.2 957.5(٭ 1) 6.0 216.0(٭ 2) Octubre 116.2 753.5 5.0 160.0 Noviembre 41.1 243.5 3.0 85.5 Diciembre 27.6 96.0 4.0 50.0 Anual 1043.8 957.5(٭ 1) 1.0 216.0(٭ 2) (٭ 1) 9 DE SEPTIEMBRE.1955 (٭ 2) 23 DE SEPTIEMBRE, 1967 FUENTE: Servicio Meteorológico Nacional, registros de 30 años.
• Vientos dominantes (dirección y velocidad) mensual y anual.
En el área de estudio se presentan vientos dominantes del Este durante el día, con …
… velocidades entre los 3 y 4 m/seg.; logrando su máximo entre las 14:00 y 15:00 horas; las calmas ocurren el 11% del año, sobre todo durante la noche.
En seguida mostramos la frecuencia de los vientos dominantes en la zona del proyecto. VIENTOS DOMINANTES EN LA ZONA DEL PROYECTO
DIRECCION DEL VIENTO DOMINANTE
FRECUENCIA (%) VELOCIDAD DOMINANTE (m/seg) N 14.6 2-8 NE 12.01 2-5 E 21.61 2-5 SE 19.31 2-5 S 6.12 2-5 SW 1.54 2-5 W 3.83 2-5 NW 10.45 2-5
Los datos reportados para la Zona de Ciudad Madero-Altamira de 1995 a 2002 muestran una mayor presencia de vientos con velocidades deESTE 14.0 KPH (Administración Portuaria Integral de Altamira, S.A. de C.V.).En datos obtenidos de la carta de efectos climáticos
regionales Tampico F 14-3-6 1983 INEGI. Los vientos dominantes superficiales en el periodo mayo - octubre tienen una frecuencia de 60% y en el periodo noviembre - abril la frecuencia es de 45%, por lo general la dirección de los vientos dominantes superficiales y la del viento regional dominante es al Noroeste.
• Humedad relativa y absoluta.
La humedad relativa reportada para la zona es de 69% como promedio anual, en cuanto a la evaporación esta presenta un valor promedio anual de 13.4 mm con un valor mínimo de 52.7 mm, durante Enero y un máximo de 223 en Junio.
EVAPORACION TOTAL MENSUAL EN LA ZONA
MES EVAPORACION TOTAL MENSUAL PROMEDIO (mm)
Enero 70.1 Febrero 95.7 Marzo 138.2 Abril 169.1 Mayo 170.0 Junio 176.0 Julio 161.5 Agosto 171.4 Septiembre 143.5 Octubre 124.8 Noviembre 109.8
Diciembre 86.7
FUENTE: Servicio Meteorológico Nacional.
Se presenta la ocurrencia de lluvias en mm., y en porcentaje durante el verano, estación que como ya se menciono anteriormente, la precipitación es mayor en la zona del estudio. En el verano la ocurrencia de lluvias es 445 mm (48.3%) y en el resto del año 476.7 mm (51.7%).
También se presentan insolaciones y nubosidad en 74.21 días al año con cielo medio nublado y 61.87 días al año con cielo cubierto totalmente por nubes. Así mismo, se reportan 229.14 días despejados durante el año, con radiación solar de 12 horas sobre el sitio (Horario de Verano)
PRESION ATMOSFERICA.
La presión atmosférica media anual registrada en el sitio, corresponde a los 1,082.6 milibares, ocurriendo la mínima presión durante los meses de Enero y Julio (1.015 milibares) y en el mes de Abril la máxime (1,152 milibares).
Fuente. Servicio Meteorológico Nacional. Estación Climática Altamira México, 2003
Otros eventos extremos
TORMENTAS ELÉCTRICAS.- En relación a las tormentas eléctricas no se tienen reportes para Altamira. Sin embargo, en Ciudad Madero se reporta que en un periodo de 10 años, se han presentado un promedio de 3 tormentas eléctricas al año, siendo los meses de Mayo y Octubre los que presentan mayor frecuencia.
Fuente. Servicio Meteorológico Nacional. Estación Climática Altamira México, 2003.
HELADAS.-Se reporta durante el periodo de 1981 a 1984, una sola helada, en Diciembre de 1993, existiendo casi ausencia total de este tipo de fenómenos meteorológicos en la zona de estudio. Cabe señalar que la zona esta clasificada con una frecuencia de heladas del orden de 0 a 20 días. Por otra parte en cuanto a la frecuencia de granizadas y de heladas, éstas tienen un promedio anual poco significativo para ocasionar problemas a la población y al medio ambiente, 0.18 y 0.10 días respectivamente, (16 años de observación).
GRANIZADAS.
Por lo que respecta a granizadas, no existe reporte alguno por lo que la zona se encuentra catalogada con una frecuencia de 0 a 1 días.
Fuente. Servicio Meteorológico Nacional. Estación Climática Altamira México, 2003 NEBLINAS.
La frecuencia de neblina es de 12 por año, presentándose durante los meses de Noviembre a Mayo.
Fuente. Servicio Meteorológico Nacional. Estación Climática Altamira México, 2003
b) Geología y geomorfología.
•Características litológicas del área (descripción breve, acompañada de un mapa geológico). La zona estudiada se localiza dentro de la provincia llamada “LLANURA COSTERA DEL GOLFO NORTE”, “PLANICIE COSTERA NORORIENTAL”, misma que se origino por movimientos tectónicos en la Era Cenozoica, ( esto hace 65 millones de años), y se encuentra limitada al Norte por el Río Guayalejo y la población de Xicoténcatl, …
… Tamaulipas, así como el extremo Sur de la Sierra de Tamaulipas, al Sur por las poblaciones de Nautla y Mizantla, Ver., y el macizo de Tiziuntlán; al Este por el Golfo de México, al Occidente por la Sierra Madre Oriental; esta área que comprende una parte de las formaciones del terciario marino de México, tiene una superficie aproximada de 25,000 km2 Esta provincia se caracteriza por la existencia de dos cuencas o subprovincias siendo éstas la Cuenca de Burgos, la cual está ubicada en la parte Nororiental del Estado y la cuenca de Tampico-Mizantla o Región de Tampico al Sureste (ésta última bautizada así porque cubre una amplia zona de sedimentos que abarca desde las cercanías de Tampico, Tamps. a Mizantla Ver.) Cabe hacer mención que la cuenca contemporánea, los primeros plegamientos tectónicos que levantaron la Sierra Madre Oriental, dieron origen a la cuenca del Río Pánuco, durante la Revolución Orogénica Laramide correspondiente al período Eoceno hace 54 millones de años.
Al final del Mioceno y principios del Plioceno (30 a 6 millones de años), el mar cesó su retiro dando origen a lo que hoy conocemos como el Golfo de México.
